Схема освещения салона ВАЗ 2123 – как устроен свет в Ниве?

Как Снять Плафон В Салоне Нива Шевроле

Niva прочно укоренилась во славе самого массивного российского внедорожника, и преемник Chevrolet Niva VAZ 2123 одобрил эту славу с экологическим рвением. Но в старых автомобилях, несмотря на это, ощущается недостаток комфорта, и они, вероятно, пересматривают схему освещения салона.

Автомобиль ВАЗ 2123, получивший название Chevrolet Niva, широко использовался в последнее десятилетие. Ключевыми особенностями ВАЗ 2123 являются полный привод, который остается для нашего клиента. автомобильные колеса, двухскоростной корпус трансмиссии и блокируемый дифференциал, который можно заблокировать в соответствии с вашими потребностями.

Двигатель внутреннего сгорания автомобиля состоит из 4 цилиндров объемом 1,7 литра. Модели, выпущенные после 2010 года, более элегантны и современны, но основная сущность автомобиля не изменилась. ВАЗ 2123 очень практичен для современных дорожных условий. Автомобиль широко использовался в основном в сельской местности, но в городах он также имеет возможность часто встречаться.

Интерьер автомобиля ВАЗ 2123 выполнен из качественного материала и технически удивительно оснащен. Схема внутреннего освещения состоит из множества электронных устройств, расположенных по всему автомобилю. Приборная панель ВАЗ 2123 оснащена современной светодиодной подсветкой, которая удобна независимо от текущего времени суток. Более чувствительными элементами в схеме освещения автомобиля являются электронные шторы, а также выключатели освещения дверей.

Принципиальная электрическая схема электрооборудования с описанием

В соответствии с техническим руководством по обслуживанию и эксплуатации, обозначение компонентов и жгутов в электросхеме Niva Chevrolet следующее:

  • 1 — передняя правая фара головного освещения;
  • 2 — звуковой гудок, установленный на рулевом колесе;
  • 3 — источник света для освещения подкапотного пространства автомобиля модели 2123;
  • 4 — переключатель для активации и отключения лампочки моторного отсека;
  • 5 — стартерный узел автомобиля, необходим для подачи разряда на свечи зажигания при пуске силового агрегата;
  • 6 — аккумулятор, использующийся для обеспечения заряда при старте мотора;
  • 7 — генераторное устройство, предназначенное для выработки энергии во время движения авто;
  • 8 — контроллер температуры воздуха окружающей среды;
  • 9 — левая передняя головная фара;
  • 10 — переключательное устройство для опускания и поднятия электрического стеклоподъемника, установленного в передней правой двери;
  • 11 — моторедукторные устройства электрических стеклоподъемников;
  • 12 — переключатели, установленные в стойках дверей;
  • 13 — моторедукторные устройства блокировки замочных изделий на дверях;
  • 14 — разъем для подключения к переднему правому динамику;
  • 15 — электрический моторчик отопительной системы;
  • 16 — контроллер скоростного режима;
  • 17 — электрический моторчик системы омывания лобового стекла;
  • 18 — электродвигатель очистителя лобового стекла;
  • 19 — переключательное устройство, расположенное в стойке двери водителя;
  • 20 — моторедуктор системы блокировки замка водительской двери;
  • 21 — контроллер определения объема тормозной жидкости;
  • 22 — разъем подключения электропроводки к переднему левому динамику;
  • 23 — переключательное устройство для поднятия и опускания электрического стеклоподъемника, установленного в передней правой двери;
  • 24 — аналогичное устройство для регулировки положения стеклоподъемника, установленного в передней левой двери;
  • 25 — блок с предохранительными устройствами;
  • 26 — реле активации электрических стеклоподъемников;
  • 27 — реле активации и отключения рулевого гудка;
  • 28 — диагностический разъем, позволяющий произвести проверку всех систем автомобиля;
  • 29 — модуль управления системой блокирования дверных замков автомобиля;
  • 30 — разъем для соединения со жгутом устройства обогрева передних кресел;
  • 31 — разъем, предназначенный для соединения со жгутом системы впрыска;
  • 32 — контрольный щиток или приборная панель;
  • 33 — поворотный указатель, расположенный сбоку справа;
  • 34 — световой источник для освещения бардачка в салоне автомобиля;
  • 35 — переключательное устройство индикатора освещения вещевого ящика;
  • 36 — замок зажигания;
  • 37 — переключательное устройство для активации и отключения стопового сигнала;
  • 38 — переключатель светового источника заднего хода, включается при активации задней передачи;
  • 39 — модуль контрольных световых индикаторов;
  • 40 — регуляторное устройство для изменения уровня свечения оптики;
  • 41 — регулятор, назначение которого заключается в изменении яркости подсветки на приборной панели;
  • 42 — подрулевое переключательное устройство;
  • 43 — указатель поворота, расположенный сбоку слева;
  • 44 — переключательное устройство электрического моторчика отопительной системы;

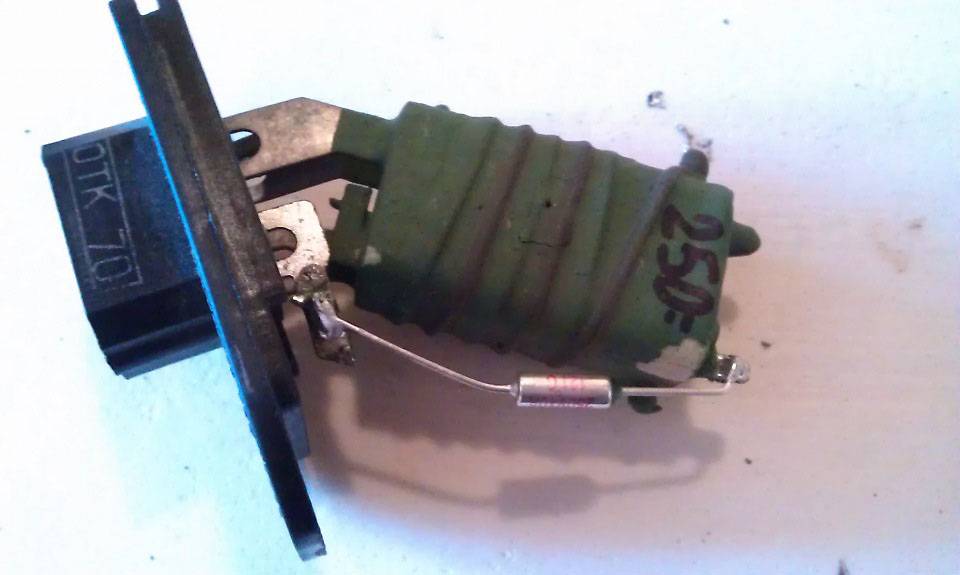

  • 45 — дополнительный резисторный элемент;
  • 46 — контроллер активации стояночного тормоза;
  • 47 — переключательное устройство для активации и отключения противотуманной оптики;
  • 48 — переключатель системы прогрева заднего стекла;
  • 49 — выключательное устройство внешнего освещения автомобиля;
  • 50 — кнопка для активации и отключения световой сигнализации;
  • 51 — электрический разъем, предназначенный для подсоединения к заднему правому динамику;
  • 52 — электрический топливный насос, оснащенный контроллером уровня горючего в баке;
  • 53 — световые индикаторы подсветки ручек управления отопительной системой;
  • 54 — контроллер активации дифференциала;
  • 55 — прикуривательное устройство;
  • 56 — модуль управления сигнализацией, установленной в авто;
  • 57 — внутренний плафон для освещения салона автомобиля;
  • 58 — индивидуальная лампа освещения салона;
  • 59 — электрический разъем для соединения с аудиосистемой;
  • 60 — выход для подключения проводки к заднему левому динамику;
  • 61 — задняя правая фара;
  • 62 — лампа освещения багажного отсека;
  • 63 — световой индикатор освещения автомобильного номера;
  • 64 — электрический моторчик системы омывания заднего стекла;
  • 65 — электромотор очистительного устройства заднего стекла;
  • 66 — система обогрева заднего стекла;
  • 67 — дополнительный сигнал торможения;
  • 68 — задняя левая фара.

Что делать, если не работает панель приборов в ниве Chevrolet

Панель устройств, вышедшая из строя, а не только лишь противное, да и опасное явление. Неправильная информация, которая в таком случае предоставляется водителю в состоянии тс, становится предпосылкой суровых повреждений. Если не работает панель устройств Шевроле Нива, нужно сходу приступит к диагностике и устранению проблем.

Провести такие работы можно и без помощи других

В таком случае принципиально уделять свое внимание на детали и изучить аннотацию по выполнению процедуры. Некорректная сборка, разборка и другие манипуляции с панелью привести могут к появлению новых ненужных заморочек

READ Ошибки На Панели Приборов Peugeot 407

Пошаговая инструкция

Снять щиток устройств на Шевроле Нива стремительно и без ошибок для вас поможет Пошаговое управление.

Демонтаж содержит в себе последующую последовательность действий:

В облицовка пускового подогревателя Снимите две имеющиеся на нем заглушки и Выкрут при помощи отвертки шурупы

Направьте внимание, что они имеются и на козырьки устройства. Их тоже нужно Выкрут.
Аккуратненько Вытащите правую сторону панели

Снимите со всех кнопок колодки, также Разъединить разъем с МК. Непременно запомните (либо Снимите на камеру) всю последовательность соединений. Это пригодится при оборотной сборке.
Дальше приступите к демонтажу левой стороны. В этой части находятся кнопки габаритов и включения фар. Аккуратненько Разъединить их с колодками и стопроцентно уберите облицовки ЧП.
По облицовкой вы увидите шурупы, на которых крепится сама панель устройств. Выкрут х, вынуть панель и отсоедините ее от разъемов.

На этом шаге демонтаж завершен. Пристально проверьте все детали, чтобы они были без повреждений и других недочетов. По мере надобности поменяйте их на новые. На этом же шаге делается устранение предпосылки проблемы. После того, как вся работа будет выполнена, нужно собрать конструкцию в правильной последовательности.

Она включает последующие деяния:

  • Над ЧП находятся отверстия в железной планке. При установке они Должны совпасть с пазами в панели с обеих сторон. Как связь меж ними будет установлена, Соберите агрегат в оборотной последовательности.
  • Перед установкой самой ЧП, установите на ее язычок железную клипсу. Она пригодится для предстоящего монтажа.
  • На заключительного шаге нажмите одной рукою на место, где была прикреплена клипса, а другой. на нижнюю часть козырька самой панели. Вы услышать маленький щелчок. Это будет свидетельствовать о том, что процесс сборки панели Шевроле Niva выполнен верно и все пазы совпали.

Совет! Если вы НЕ убеждены в собственных собственных силах, Обратитесь к спецу. Нередко это обходится дешевле, чем самостоятельный ремонт.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Предохранители и реле автомобиля Niva Chevrolet

Монтажный блок предохранителей и реле Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.

Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.


Рис. 1

Рис. 1. Монтажный блок


Рис. 2

Рис. 3. Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера)


Рис. 3

Предохранители и реле установлены в блоке (рис. 1), который находится в салоне автомобиля под панелью приборов с левой стороны от рулевой колонки. Схема внутренних соединений монтажного блока представлена на рис. 3.

Защищаемые цепи монтажного блока в салоне автомобиля

Обознач

Ток (А)

Защищаемые элементы

Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре,

подкапотная лампа, контрольная лампа включения габаритного света

Лампа ближнего света (левая блок-фара)

Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

Левая противотуманная фара

Реле электростеклоподъемников, электростеклоподъемники передних дверей

Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения,

элементы обогрева наружных зеркал заднего вида

Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла,

электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла,

правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода

Блок дистанционного управления электропакетом (блокировка дверей)

Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

Лампа дальнего света (правая блок-фара)

Правая противотуманная фара

Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

Рекомендации

Большинство проблем стартера на автомобиле Шевроле Нива возникает из-за его неправильного использования. Существуют определенные правила, соблюдение которых поможет предотвратить возникновение неполадок.

В противном случае работа стартера долгое время может привести к его перегреву. Необходимо делать не более 3 попыток запустить двигатель. Если он так и не заработает, то имеют место другие проблемы. Например, могут быть неполадки с зажиганием либо с системой питания двигателя.

После того как вы запустите двигатель, стартер необходимо сразу же отключить. Объясняется это тем, что при продолжительной работе шестерни привода с помощью маховика, обгонная муфта стартера может просто напросто заклинить.

Крайне важно использовать стартер только по назначению. Никогда не пытайтесь двигать свою машину с его помощью

Работа в таком режиме приведет к его значительной перегрузке и поломке в дальнейшем.

Каждый автомобиль оснащен таким устройством, как стартер, который предназначен для запуска мотора транспортного средства. Немаловажную роль в работе стартера играет реле, обеспечивающее соединение двух зубчатых деталей. Именно о втягивающем реле, которым оснащается внедорожник Нива Шевроле и поведает данная статья.

Рассмотрим, что же собой представляет втягивающее реле стартера, для чего оно необходимо, какие функции выполняет, где размещается на Ниве Шевроле, и как осуществляется его замена. Итак, поехали…

Принципиальная электрическая схема электрооборудования с описанием

В соответствии с техническим руководством по обслуживанию и эксплуатации, обозначение компонентов и жгутов в электросхеме Niva Chevrolet следующее:

  • 1 — передняя правая фара головного освещения;
  • 2 — звуковой гудок, установленный на рулевом колесе;
  • 3 — источник света для освещения подкапотного пространства автомобиля модели 2123;
  • 4 — переключатель для активации и отключения лампочки моторного отсека;
  • 5 — стартерный узел автомобиля, необходим для подачи разряда на свечи зажигания при пуске силового агрегата;
  • 6 — аккумулятор, использующийся для обеспечения заряда при старте мотора;
  • 7 — генераторное устройство, предназначенное для выработки энергии во время движения авто;
  • 8 — контроллер температуры воздуха окружающей среды;
  • 9 — левая передняя головная фара;
  • 10 — переключательное устройство для опускания и поднятия электрического стеклоподъемника, установленного в передней правой двери;
  • 11 — моторедукторные устройства электрических стеклоподъемников;
  • 12 — переключатели, установленные в стойках дверей;
  • 13 — моторедукторные устройства блокировки замочных изделий на дверях;
  • 14 — разъем для подключения к переднему правому динамику;
  • 15 — электрический моторчик отопительной системы;
  • 16 — контроллер скоростного режима;
  • 17 — электрический моторчик системы омывания лобового стекла;
  • 18 — электродвигатель очистителя лобового стекла;
  • 19 — переключательное устройство, расположенное в стойке двери водителя;
  • 20 — моторедуктор системы блокировки замка водительской двери;
  • 21 — контроллер определения объема тормозной жидкости;
  • 22 — разъем подключения электропроводки к переднему левому динамику;
  • 23 — переключательное устройство для поднятия и опускания электрического стеклоподъемника, установленного в передней правой двери;
  • 24 — аналогичное устройство для регулировки положения стеклоподъемника, установленного в передней левой двери;
  • 25 — блок с предохранительными устройствами;
  • 26 — реле активации электрических стеклоподъемников;
  • 27 — реле активации и отключения рулевого гудка;
  • 28 — диагностический разъем, позволяющий произвести проверку всех систем автомобиля;
  • 29 — модуль управления системой блокирования дверных замков автомобиля;
  • 30 — разъем для соединения со жгутом устройства обогрева передних кресел;
  • 31 — разъем, предназначенный для соединения со жгутом системы впрыска;
  • 32 — контрольный щиток или приборная панель;
  • 33 — поворотный указатель, расположенный сбоку справа;
  • 34 — световой источник для освещения бардачка в салоне автомобиля;
  • 35 — переключательное устройство индикатора освещения вещевого ящика;
  • 36 — замок зажигания;
  • 37 — переключательное устройство для активации и отключения стопового сигнала;
  • 38 — переключатель светового источника заднего хода, включается при активации задней передачи;
  • 39 — модуль контрольных световых индикаторов;
  • 40 — регуляторное устройство для изменения уровня свечения оптики;
  • 41 — регулятор, назначение которого заключается в изменении яркости подсветки на приборной панели;
  • 42 — подрулевое переключательное устройство;
  • 43 — указатель поворота, расположенный сбоку слева;
  • 44 — переключательное устройство электрического моторчика отопительной системы;
  • 45 — дополнительный резисторный элемент;
  • 46 — контроллер активации стояночного тормоза;
  • 47 — переключательное устройство для активации и отключения противотуманной оптики;
  • 48 — переключатель системы прогрева заднего стекла;
  • 49 — выключательное устройство внешнего освещения автомобиля;
  • 50 — кнопка для активации и отключения световой сигнализации;
  • 51 — электрический разъем, предназначенный для подсоединения к заднему правому динамику;
  • 52 — электрический топливный насос, оснащенный контроллером уровня горючего в баке;
  • 53 — световые индикаторы подсветки ручек управления отопительной системой;
  • 54 — контроллер активации дифференциала;
  • 55 — прикуривательное устройство;
  • 56 — модуль управления сигнализацией, установленной в авто;
  • 57 — внутренний плафон для освещения салона автомобиля;
  • 58 — индивидуальная лампа освещения салона;
  • 59 — электрический разъем для соединения с аудиосистемой;
  • 60 — выход для подключения проводки к заднему левому динамику;
  • 61 — задняя правая фара;
  • 62 — лампа освещения багажного отсека;
  • 63 — световой индикатор освещения автомобильного номера;
  • 64 — электрический моторчик системы омывания заднего стекла;
  • 65 — электромотор очистительного устройства заднего стекла;
  • 66 — система обогрева заднего стекла;
  • 67 — дополнительный сигнал торможения;
  • 68 — задняя левая фара.

Принципиальная электрическая схема Нива Шевроле с обозначениями ч. 1 Принципиальная электрическая схема Нива Шевроле с обозначениями ч. 2

Модернизация отопительного приспособления в автомобиле Chevrolet Niva

Прежде чем отопитель будет усовершенствован, необходимо разобраться в принципе функционирования заслонок. Затем следует произвести полный демонтаж декоративных щитков, расположенных по левой стороне печки Chevrolet Niva. Следующим шагом станет снятие регулятора, отвечающего за положение заслонок. Оптимизируя свой автомобиль, необходимо разбираться в конструкции отопительного приспособления, что позволит без лишних задержек произвести демонтаж «ненужного» оборудования. Автомобилист должен убрать нижнюю часть регулятора, посредством которой приводится в движение фронтальная заслонка.

А еще интересно: Продажа Chevrolet Niva с пробегом в Санкт-Петербурге: 78 объявлений. Купить Шевроле б/у, подержанный, с пробегом, цены.

Во время демонтажа всех пластиковых элементов не стоит пытаться резко снимать детали, так как практически все составляющие разбираемого прибора элементы сделаны из хрупкого пластика, ломающегося даже при более-менее значительном воздействии. Если всё-таки из-за спешки или неаккуратности владельца движимого имущества снимаемая нижняя часть приспособления получит трещину — её можно будет скрыть посредством паяльника.

Доработка печки Шевроле Нива своими руками предусматривает необходимость закрепить нижнюю заслонку таким образом, чтобы она наглухо была закрыта в верхнем положении. Конечно, такая модернизация полностью исключает возможность автомобилиста воспользоваться положением «фронт», однако, даёт множество других более существенных преимуществ.

После того как «фронт» печки будет в закрытом положении, нужно будет продумать траекторию движения элемента, регулирующего одновременную подачу тепла на стекло и ноги. Стоит отметить, что умелые мастера, модернизируя свой Шевроле Нива, используют все подручные средства, в частности, для оптимизации печки пригодится обыкновенная дисконтная карточка. Посредством которой чертится линия разреза, затем элемент клеится цианкрилатом и обтачивается по размеру напильником.

Доработка отопителя Шевроле Нива должна быть окончена после того, как вырезанная своими руками деталь будет приклеена посредством суперклея.

Распиновка контактов монтажного блока предохранителей Нива Шевроле

Авто поставляется на рынок с несколькими разновидностями монтажных блоков. Точная разновидность устройства зависит от комплектации транспорта и его года выпуска. Дальнейшее описание приведено на примере Bosch M,1,5,4:

  • 1 – система зажигания цилиндров;
  • 2 – пустой;
  • 3 – контакт присоединения топливного насоса;
  • 4 – шаговый двигатель;
  • 5 – свободен;
  • 6 – присоединение главного предохранителя охлаждения силовой установки;
  • 7 – входящий импульс от МРВ;
  • 8 – пуст;
  • 9 – штатный спидометр;
  • 10 – не занят;
  • 11 – датчик детонации;
  • 12 – подача напряжения для сенсоров;
  • 13 – L-line ;
  • 14 – масса на кузов от форсунок;
  • 15 – управление приводами форсунок для 1-4 цилиндра;
  • 16/17 – не используются;
  • 18 – питание устройств от 12 вольт;
  • 19 – общий кабель массы электроприборов;
  • 20 – подача зажигания на 2 и 3 цилиндры;
  • 21 – клемма шагового мотора;
  • 22 – лампа проверки двигателя;
  • 23 – пуст;
  • 24 – масса шагового мотора;
  • 25 – выход реле системы кондиционирования воздуха;
  • 26/29 – шаговая силовая установка;
  • 27 – напряжение на клемму №15 замка зажигания;
  • 28 – пуст;
  • 30 – масса сенсоров управления мотором;
  • 31/32 – не применяются;
  • 33 – контроль настроек драйверов форсунок цилиндров №2/3;
  • 34-36 – пусты;
  • 37 – устройство запитки главного реле;
  • 38-40 – не задействованы;
  • 41 – подача запроса модуля кондиционирования воздуха внутри салона;
  • 42 – пустой;
  • 43 – контрольный сигнал тахометра;
  • 44 – подача сигнала от потенциометра;
  • 45 – ДТОЖ;
  • 46 – контроль главного реле;
  • 47 – устройство подтверждения допуска к программированию ЭБУ;
  • 48 – низкий уровень импульса от ДПКВ;
  • 49 – противоположное значение;
  • 50-52 – пустые;
  • 53 – получение импульса от ДПДЗ;
  • 54 – детальрасхода топлива;
  • 55 – K-line .

Основные неисправности печки

Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:

  • неисправность крана отопителя;
  • повреждение патрубков радиатора;
  • выход из строя добавочного резистора;
  • повреждение радиатора;
  • неполадки блока управления.

В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.

Тёплый воздух не поступает в нижнюю часть салона

Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона

Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.

  1. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой.
  2. Переключатель скоростей вентилятора отопителя устанавливается в положение 4.

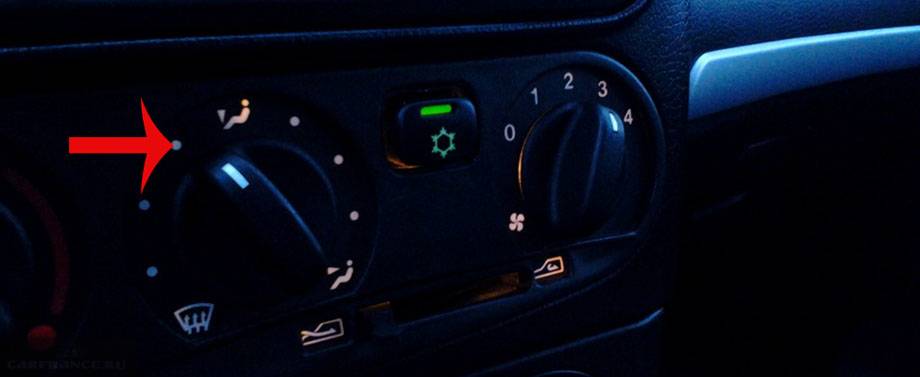

  3. Ручка направления обдува поворачивается в положение «12 часов» и сразу возвращается на «10 часов». Воздух должен начать поступать в нижнюю часть салона.
  4. Если результат не достигнут, процедура повторяется.

Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.

Утечка тосола из печки

У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол

ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Печка плохо греет

Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Причиной невозможности переключить скорости является выход из строя резистора

Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней

Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ

Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе

При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.

Видео: замена предохранителя печки на «Ниве Шевроле»

Тёплый воздух также может плохо поступать или совсем не поступать в салон из-за загрязнения системы отопления. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.

Схема блока предохранителей с 2009 годах

Схема размещения реле и предохранителей Шеви Нива приведена ниже. Компоновка блока, установленного на Вашем автомобиле, может отличаться. Это зависит от комплектации и года выпуска автомобиля.

Расположение реле и предохранителей в монтажном блоке:

  • F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
  • F2 (7,5 А) Левая фара (ближний свет)
  • F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
  • F4 (10 А) Левая противотуманная фара
  • F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
  • F6 (15 А) Прикуриватель
  • F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
  • F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
  • F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
  • F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
  • F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
  • F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
  • F13 (10 А) Правая фара (дальний свет)
  • F14 (10 А) Правая противотуманная фара.
  • F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
  • F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
  • F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
  • F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
  • F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
  • F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Описание реле на блоке:

  • К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
  • К2 – реле очистителя ветрового стекла;
  • К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
  • К4 – реле включения ближнего света фар;
  • К5 – реле включения дальнего света фар;
  • К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
  • К7 – реле включения обогрева заднего стекла;
  • К8 – реле не используется;

Схема соединений монтажного блока:

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; F1–F20 – плавкие предохранители.

Схема освещения салона ВАЗ 2123 – устраняем неисправности + Видео » АвтоНоватор

За Нивой прочно закрепилась слава самого массового отечественного авто повышенной проходимости, и эту славу преемник ВАЗ 2123 – Chevrolet Niva – поддерживает со всем старанием. Однако в старых автомобилях все же ощущается нехватка комфорта, в частности, многие пересматривают схему освещения салона.

Внедорожник для дорог – по ямам да по ухабам

Автомобиль ВАЗ 2123, носящий название Шевроле Нива, получил широкое распространение в последнее десятилетие. Основными характеристиками модели ВАЗ 2123 являются полный привод на все колеса автомобиля, двухступенчатая раздаточная коробка и управляемый дифференциал, который можно блокировать, в зависимости от потребности.

Бензиновый двигатель автомобиля состоит из 4 цилиндров объемом 1.7 л. Модели, выпущенные после 2010 года, более стильные и современные, однако главная суть автомобиля не поменялась – ВАЗ 2123 очень практичен для нынешнего состояния дорог. Широкое применение автомобиль получил в основном в сельской местности, однако и в городах его также можно часто встретить.

Салон автомобиля ВАЗ 2123 выполнен из качественного материала и технически очень хорошо оснащен. Схема освещения салона состоит из многих электрических устройств, расположенных по всему салону автомобиля. Панель приборов ВАЗ 2123 оснащена современной диодной подсветкой, которая практична, независимо от времени суток. Наиболее уязвимые элементы в схеме освещения автомобиля – электрический плафон, а также дверные выключатели освещения.

Рекомендуем Вам специальный солнцезащитный козырек для автомобилей.

Как устроено освещение в Ниве?

Схема освещения Нивы закольцована на блок предохранителей, который расположен внутри салона автомобиля под торпедой с водительской стороны. Каждый из предохранителей отвечает за определенный тип прибора освещения, не только внутри салона, но и в наружной подсветке автомобиля. При неисправности подсветки любого прибора салона первым делом нужно проверить предохранители.

Схема освещения ВАЗ 2123 имеет слабое звено – выключатели освещения салона. Возникает поломка в результате недостаточно плотного закрывания дверей в автомобиле, или выхода из строя дверных выключателей. Расположены выключатели в опорных стояках дверей. Во время их частичной поломки при движении автомобиля свет в салоне может периодически мигать, так как возникает плохой контакт.

Для устранения причин поломки, прежде всего, нужно снять клеммы электропитания с аккумулятора. В процессе работ вам нужна будет отвертка и новые выключатели. Стоят они недорого, поэтому лучше покупать с запасом. Для замены открутите фиксирующий болт и извлеките кнопку. Отсоедините от нее контактный провод, после чего присоедините новую кнопку. Обязательно убедитесь, что резиновая прокладка выключателя кнопки сидит надежно. Если она испорчена, лучше её заменить, так как она препятствует попаданию влаги в стойку дверей автомобиля.

После замены всех элементов выключателей убедитесь, что схема освещения салона исправна. Если имеются какие-то неполадки, стоит произвести регулировку дверей, а именно проверить, правильно ли срабатывает пластиковая кнопка, которая давит на выключатель – она должна быть выставлена по центру.

Плафон подсветки и прочие неполадки

Схема освещения ВАЗ 2123 предусматривает как центральное освещение, так и индивидуальное. В центральном плафоне подсветки периодически может выходить из строя лампочка, реже выходит из строя кнопка включения и выключения. Для ремонта отключите питание на клеммах аккумулятора. Плоской отверткой подсадите пластик внутри салона, делать это нужно так, чтобы не портить обшивку. Далее, если есть необходимость, произведите замену лампочки.

В наше время стандартные лампочки освещения салона принято заменять светодиодными – они светят более ярко и при этом снижают энергопотребление, да и срок эксплуатации намного больше стандартных.

В салоне автомобиля ВАЗ 2123 предусмотрено также индивидуальное освещение. Производить в нем замену лампочек гораздо сложнее. Для их извлечения постарайтесь не применять отвертки или сторонние предметы, так как весь корпус и крепления плафонов индивидуального освещения состоит из пластика, и на нем могут остаться царапины. Попытайтесь снять их путем нажатия по центру на специальные клипсы.

После этого извлеките плафон, отключив от него клеммы. Далее замените в нем две лампочки. Мощность лампочек необходимо выбирать одинаковую. После замены установите все в обратном порядке и проверьте работоспособность.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
