Схема подключения проводов замка зажигания ВАЗ-2114: распиновка

Тестируем исправность

Срок службы замка ограничен. После выхода его из строя приходится проводить ремонт или полную замену изделия. Работоспособность проверяется после вставки ключа в «секрет».

Появляются неисправности из-за механического износа или потери контакта. Проверка осуществляется проворотом ключа. Если он начинает заклинивать, то в качестве временного решения допускается возможность использования силиконовой смазки, капнув ее внутрь.

Чтобы схема подключения проводов правильно функционировала, необходимо знать, какие контакты соединять между собой. Обычно пользуются следующей системой для проводов:

красный соединяется с кабелем от стартера;
розовый провод идет на «+» от 12 В АКБ;
коричневый +12 В задействован для пуска реле зажигания;
белый – включение реле;
черный и голубой соединяют прочих потребителей.

Необходимо проводить проверку контактов на наличие нагара или на возможность окисления. Подгорающие контакты удастся услышать в салоне по характерному запаху сгоревшей изоляции.

В электрические цепи питания потребителей электрооборудования автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 напряжение подается через выключатель (замок) зажигания.

Для токовой разгрузки контактов замка зажигания в его цепь включено реле зажигания 113.4737-10, которое крепится рядом с ним под панелью приборов.

Провода замка зажигания автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099, порядок присоединения, распиновка контактов

Положение ключа в замке зажигания: «О» (выключено)

Под напряжением контакты замка «30» (розовый провод — «плюс» от генератора) и «30/1» (коричневый провод — «плюс» от генератора). Электрический ток в систему не поступает.

Положение ключа: «I» (зажигание)

Замыкаются контакты «30» (розовый провод) и INT (черный провод). Напряжение подается через один черный провод к выключателю наружного освещения, выключателю освещения приборов, через другой к подрулевому переключателю для кратковременного включения дальнего света фар.

Замыкаются контакты «30/1» (коричневый «плюсовой» провод) и 15/2 (синий провод). Напряжение подается в обмотку возбуждения генератора, систему зажигания, к очистителю ветрового стекла, блоку управления электромагнитным клапаном карбюратора, указателям поворота, лампам света заднего хода, контрольным приборам.

Замыкаются контакты «30» (розовый «плюсовой» провод) и «15/2» (синий провод). Включаются ближний и дальний свет фар, противотуманный свет, фароочистители, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения двигателя на радиаторе.

Положение ключа «II» (стартер)

Замыкаются контакты «30» (розовый провод) и «50» (красный провод к стартеру).

Помимо этого замкнутыми остаются «30» и «INT», а так же 30/1 (коричневый провод) и «15/1» (белый провод на реле зажигания).

Положение ключа «III» (стоянка)

Замкнуты «30» и «INT», «30/1» и «Р» (на автомобилях ВАЗ 2108, 2109, 21099 этот контакт использовался для включения стояночного света, провод желтый).

Примечания и дополнения

— Не запитываются через замок зажигания: аварийная, звуковая, световая сигнализация, освещение салона, габариты, стоп-сигналы. охранная сигнализация. электроприводы замков дверей (если имеются).

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

Неисправности замка зажигания Ваз 2109 довольно распространенное явление. Этот элемент состоит из двух частей: механической и электрической. Из-за этого неисправности замка зажигания на Ваз 2109 могут представлять для многих большую проблему, справиться с которой самостоятельно им не удается. Данная публикация ставит перед собой цель ознакомить читателя со всеми известными неисправностями замка зажигания и объяснить, как их исправить.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

Отключить аккумуляторную батарею
Снять пластмассовый кожух, предварительно открутив винты его крепления.
Затем откручиваем два винта крепления замка зажигания к кронштейну.
Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

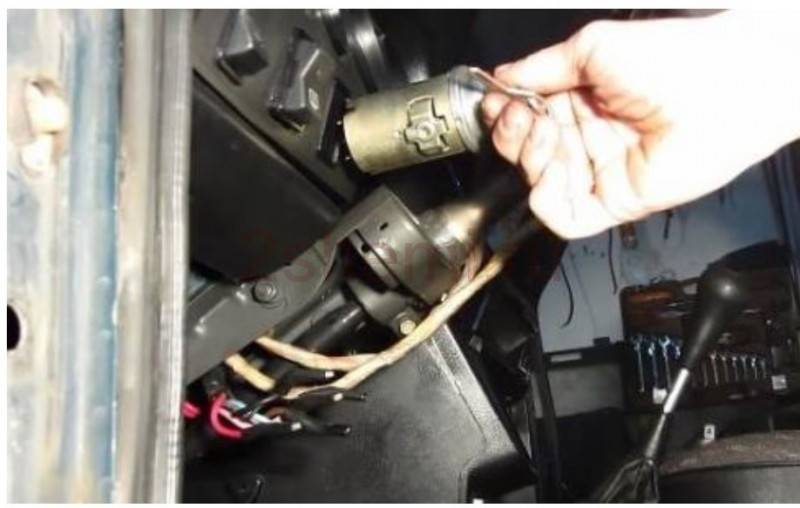

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки

После этого собираем кожух рулевой колонки.

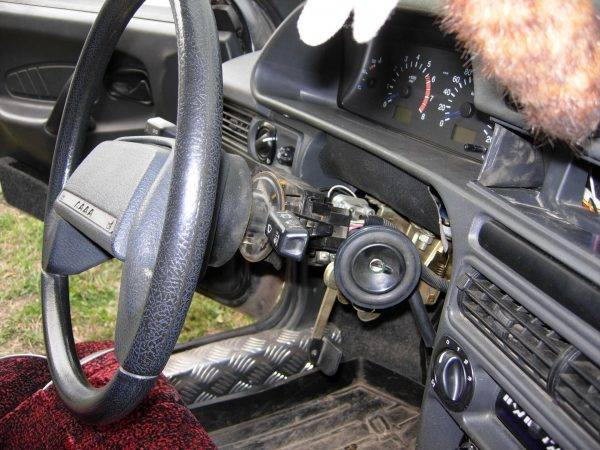

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Электросхема ВАЗ 2114 инжектор: расшифровка контактов заднего жгута

Здесь сосредоточены выводы оборудования, расположенного в кормовой части автомобиля:

1 – выход монтажного агрегата;
2 – обогреватель ветрового стекла;
3 – электропривод редуктора тыльного дворника;
4 – диоды подсветки кормового государственного номера;
5 – непосредственно осветитель номерного знака, некоторые пользователи сюда подключают диодные ленты для более качественного освещения;
6/7 – световые указатели поворотов, для левой и правой стороны соответственно;
8 – лампа индивидуальной подсветки полезного пространства;
9 – плафон подсветки внутреннего пространства салона, обычно расположен в потолке, над зарулевыми сидениями;
10 – индикатор положения рычага ручного тормоза;
11/12 – левая и правая лампа габаритного освещения;
13 – подача питания на дополнительный указатель стоп сигнала;
14-17 – группа выключателей салонного освещения, расположенная в дверных стойках;
Ш9 – клеммная колодка монтажного устройства предохранителей;
А1 – заземление номерного знака;
А2/7 – стандартные точки заземления.

Инструкция по ремонту и замене

В основном ЗЗ можно отремонтировать. Ремонт обычно заключается в замене сердцевины или контактной группы. Если после ремонта проблема осталась, то необходима .

На ВАЗ 2109 замена сердцевины состоит из следующих действий:

Сначала снимается защитно-декоративный кожух с рулевой колонки, а также переключатели стеклоомывателей и поворотов.
Замок крепится с помощью винтов и крючковой защелки. С выкручиванием винтов, могут возникнуть проблемы, так как у них срезаны головки. Чтобы их удалить, сначала нужно ослабить ударами зубила, а потом выкрутить с помощью плоскогубцев. Можно винты аккуратно высверлить.
Далее разъединяем хомуты, выводя их из зацепления.
Вытянув боковой штифт, можно вынимать сердцевину. Если не получилось, то сердцевину можно высверлить с помощью тонкого сверла. В крайнем случае придется демонтировать весь узел.
На следующем этапе нужно отсоединить разъем, штекер проводов, а также провод массы.
Отжав защелку, можно снимать крышку и контактную группу.
Вставляем новую сердцевину и проверяем работу. При проворачивании ключа, должны работать все процессы.

Завести большинство автомобилей и ехать дальше помогает предусмотренное для такой операции устройство – замок зажигания. Им оборудованы как автомобили иностранного производства, так и продукция отечественного автопрома, в частности, наши «девятки». Поломка или сбои в работе данного элемента создадут трудности для пуска двигателя водителем.

Отказавшись от левостороннего расположения как в «классике», конструкторы позаботились о комфортном правом месте для использования ключа в первых переднеприводных своих авто. Это добавило эргономичности в салоне. Для выполнения своей функции основной, используемый для старта автомобиля, элемент оснащен двумя составными блоками:

механический;
электрический.

Первый блок отвечает за фиксацию руля, в то время, когда изъят ключ. Во втором блоке имеется распиновка замка зажигания ВАЗ-2109, на которую возложена миссия по подаче напряжения на электроприборы-потребители.

Разработчики предусмотрели наличие определенных электрических приборов в девятой модели «Лады», которые способны работать вне зависимости от состояния блока зажигания. К ним относятся:

автомобильная мигающая аварийка;
«стопы» из тыльных фонарей;
габаритная оптика;
салонное освещение;
лампочки света щитка приборов.

Необходимо учитывать, что схема замка зажигания ВАЗ-2109 подстраивается под его непосредственную разновидность. В «девятках» может быть установлено два типа замков:

поздний образец, в котором предусмотрено три положения, не используется реле и активация осуществляется коротким ключом;
ранний образец, в котором есть четыре фиксированных положения, встроено реле и предусмотрен длинный ключ.

Обычно водители легко визуально определяют тип установленной системы. Можно ориентироваться по рабочей длине ключика

Замена замка зажигания на ВАЗ 2109 своими руками

Перед началом замены замка зажигания нужно точно убедится в том, что этот процесс действительно так необходим. Ключ засовываем в замок зажигания и начинаем устанавливать значения, которые указанные в таблице. В это время начинает создаваться замыкание в цепи. Когда ключ будет повернут в третье положение, тогда в таком случае начнет работать охранная система, если из третьего — в нулевое, то система автоматически отключается. Это все очень легко проверить — начинаем крутить руль и он не должен блокироваться. Когда ключ повторно проворачивается во второе положение, тогда происходит блокировка. Во второе положение ключ можно поворачивать только из положения 0. Если будет обнаружен дефект, тогда всю контактную группу нужно заменить или заменить замок зажигания.

1. Для начала нужно открутить 6 винтов, которые между собой скрепляют половинки кожуха на рулевой колонке. Нужно быть аккуратным в таком случае, потому что винты могут упасть на пол и потеряться, поэтому лучше всего использовать магнитные отвертки.

2. Обе половины кожуха и резиновую облицовку замка ВАЗ 2109, 2108, 21099 удаляем.

3. Теперь нужно отсоединить все колодки от жгута проводов и реле зажигания. Ключ устанавливаем в замок зажигания и в нулевое положение прокручиваем, таким образом противоугонная система автоматические выключается.

4. Четыре болта крепления откручиваем, убираем скобу, выключатель зажигания вытаскиваем. Большинство болтов имеют срезанные головки и их очень трудно открутить, хотя вполне реально. Придется высверлить, или отвернуть с помощью отвертки и молотка. На многих автомобилях замок зажигания установлен только на двух болтах

Нужно обратить внимание, что вверху есть специальная борозда, куда цепляется крючок, который есть на корпусе

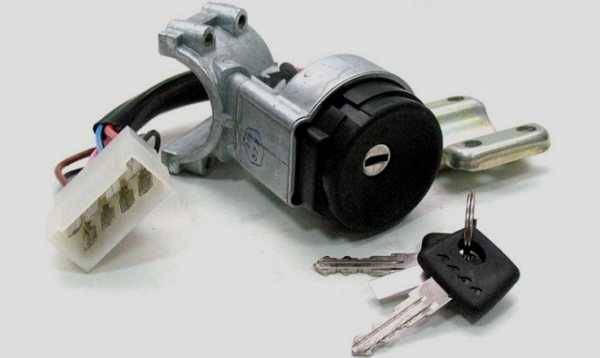

Замена замка зажигания ВАЗ 2114

Хотя замена замка зажигания ВАЗ 2114 — процедура важная и трудоёмкая, но, тем не менее любой водитель в силах провести её самостоятельно, без обращения в автосервис. Данная процедура полезна не только с точки зрения бюджета, но также может быть увлекательной для некоторых автолюбителей и представлять некоторый «спортивный» интерес. Данный узел, который является своего рода «выключателем» автомобиля, играет очень важную роль в стартовой системе автомобиля. Он принимает участие в работе самых разных электрических контуров, таких как стартер, фары, поворотники, стеклоподъёмники. Вследствие чего его выход из строя приводит к тому, что на машине становится невозможно ездить. Рассмотрим, что делать, если данная неприятность всё-таки произошла.

Почему может потребоваться замена замка зажигания

Причин возникновения данной проблемы может быть несколько, самые распространённые из них:

Поломка замка, всё-таки он постоянно подвергается износу.
Потерянные ключи.
Повреждение при попытке угона.
Неисправность разъема с проводами.

Неисправность легко определить при включении двигателя, если не слышен звук работы стартера, щелчки реле или попросту не включается электрооборудование.

Как проверить замок зажигания ВАЗ 2114

Есть несколько способов, которые позволят определить источник проблемы:

диагностический;
визуальный.

Сперва необходимо проверить реакцию машины на разные положения ключа в замке. Для начала ключ необходимо установить в положение номер один, оно же зажигание. Если модуль в порядке, должна заработать вся электрика автомобиля. Однако в случае, когда вся электрика, либо её часть не работает, можно сделать вывод о повреждении замка.

В положении номер два ключа происходит запуск двигателя, для чего включается стартер. Если при повороте ключа не слышно звуков работы стартера (вращения), а также звука щелчка реле, то поломан либо замок зажигания, либо же сам стартер. В этом случае необходимо провести диагностику для получения прочих подробностей о неполадке. В данном случае понадобится мультиметр, установленный в режим омметра. Также перед снятием, либо установкой замка нужно снять кожух рулевой колонки.

Распиновка замка зажигания ВАЗ-2114:

приходит +12В для микровыключателя датчика вставленного ключа;
приходит масса при открытой водительской двери;
уходит +12В на стартер (контакт 50);
уходит +12В после включения зажигания (контакт 15);
уходит +12В при вставленном ключе на 5 контакт БСК;
приходит +12В для подсветки личинки замка;
приходит +12В от АКБ (контакт 30);
не используется.

Первое, что надо сделать, — отсоединить разъем питания замка зажигания.
После этого подключить мультиметр к проводам четыре и семь, после чего проделать то же самое с проводами пятнадцать и тридцать соответственно.
Развернуть ключ в замке в положение номер один. Если при проверке узел оказывается не поврежден, мультиметр должен показать нулевое значение сопротивления.
Далее нужно развернуть ключ в положение номер два. Сопротивление на экране мультиметра, как и в случае, описанном выше, должно иметь нулевое значение.

При ситуации, когда после проверки замка мультиметром значение сопротивления хоть в одном из случаев не было равно нулю, его требуется заменить. В противном случае — замок исправен и на неисправность следует проверять уже другие узлы автомобиля.

Необходимо подготовить запчасти и другие приспособления для работы. Понадобится новый замок зажигания. Найти в интернете оригинальные детали и аналоги достаточно легко, но стоит учесть, что замок желательно приобретать «в сборе».

Самостоятельный ремонт электрооборудования ВАЗ 2114

Самые простые неисправности, которые могут случиться с электрооборудованием ВАЗ 2114 вполне могут быть ликвидированы своими руками. Некоторые — даже без особенного оборудования. Вот только несколько примеров наиболее часто встречающихся поломок и неисправностей.

Если аккумулятор разряжается слишком быстро, стоит проверить зарядное напряжение на его клеммах. Для этого нужно запустить двигатель и при помощи мультиметра снять показания с клемм аккумулятора. Нормальный ток зарядки АКБ составляет 12-14 вольт. Если напряжение на клеммах на холостом ходу двигателя меньше указанного, тогда аккумулятор не будет заряжаться до номинального значения. Причиной этого могут быть как уставший , так и реле-регулятор. Для начала стоит проверить уровень натяжения ремня привода генератора. Если натяжение ремня недостаточное, то на высоких оборотах или в мокрую погоду, когда влага попадает на шкивы ремня привода, ремень может проскальзывать, и тогда обороты генератора будут недостаточными для обеспечения полноценной зарядки АКБ.

В том случае, если натяжение ремня соответствует норме, а аккумулятор не получает соответствующую зарядку, может быть виноват реле-регулятор. Задача реле-регулятора — контролировать напряжение на выходе из генератора. Двигатель автомобиля может работать на разных оборотах, а в зависимости от этого меняется и напряжение на выходе. Реле стабилизирует напряжение и обеспечивает постоянный ток зарядки для аккумулятора . Выход из строя реле опасно тем, что на высоких оборотах может повредиться высокочувствительное к перепадам напряжения электрооборудование.

Проверить реле довольно просто. Если на выходе из реле напряжение нестабильно и в зависимости от оборотов двигателя изменяется в пределах более, чем 12-14 вольт, реле, скорее всего пробито и требует замены. Оно восстановлению не подлежит.

ВАЗ 2106-2114 – сравниваем замки зажигания у разных моделей

Сравнивать замок зажигания ВАЗ 2106 и родственных ему моделей вряд ли будет потенциальный покупатель продукции отечественного автопрома, а вот фанату-механику в нашем кратком обзоре наверняка будет что почерпнуть или покритиковать.

Для чего авто замок зажигания?

А знаете ли вы, что в первых авто вовсе не было замка зажигания? Как тогда заводили двигатель? С помощью специального кривого ключа, вручную раскручивая силовой агрегат. На сегодняшний день ситуация изменилась в корне и уже существуют машины, которые привести в рабочее состояние можно простым нажатием на специальную кнопку. Стоят они очень дорого и основной массе приходятся не по карману. Да и несмотря на это новшество в них тоже есть замок зажигания, больше выполняющий роль считывающего устройства. Рассмотрим все функции этого элемента.

Прежде всего с его помощью вы приводите в действие мотор. Кроме того, этот узел контролирует подачу питания к электрическим системам авто и не дает аккумуляторной батарее разрядиться во время длительных стоянок. Состоит он из механической и электрической части. Необходимо вставить ключ в устройство переключения, а уже при повороте происходит замыкание нужных контактов. При этом каждая часть – это независимый элемент и вы легко можете заменить один из них, не трогая второй.

Что общего у всех моделей?

Замки зажигания ВАЗ 2107, 2106, 2109 и следующих моделей имеют одинаковый принцип работы. Напряжение подается на 30-й контакт, такое название пошло от предохранителя, рассчитанного на 30 ампер. В некоторых случаях используется две линии 30/1 и 30/2. 15-й контакт отвечает за обеспечение питания главной цепи зажигания. А вот с «50» напряжение поступает непосредственно на втягивающее реле стартера.

В режиме «Паркинг» происходит замыкание контакта ITN, и с него напряжение поступает на дополнительное оборудование. Включив зажигание, вы также задействуете ITN, но вместе с ним подключаются еще 15/1 и 15/2. Если переходите в режим старт, включаются только 15/1 и 50 контакты. Все это работает как часы, но тогда какие отличия мы ищем у замков зажигания различных моделей ВАЗ?

Эволюция замков зажигания

Начнем со всеми любимой «семерки». На нее устанавливается бесконтактная или классическая система зажигания. Во втором случае есть прерыватель, в первом варианте это устройство заменили коммутатором, что позволило улучшить условия запуска движка. Работа коммутатора заключается в регулировке напряжения на свечах и, соответственно, энергии искрового заряда.

Заранее следует оговорить, что отличается только схема замка зажигания ВАЗ 2109, 2110, 2114 и последующих поколений от «классики», поведение авто одинаково при установке ключа в конкретное положение. Вы вставляете ключ при нулевом положении, в этом случае отключены абсолютно все электросистемы. Прокрутив его немного по часовой стрелке, вы активируете движок и включаете зажигание. Следующая позиция отвечает за запуск стартера. Ну а если провернуть ключ в обратном направлении от нулевой метки, то вы перейдете в режим «Паркинг». Как только вернетесь в исходное положение, на свечах теряется искра и мотор глушится.

Все старые модели «классического семейства», выпущенные до 2009 года, снабжены пятью клеммами, а вот последующие уже имеют иную схему. В этом случае из цилиндра выходят провода, они соединяются в специальном выносном разъеме. В замках зажигания ВАЗ 2110 и более поздних поколениях используется только одна цепь и токопроводящая линия. Получается, что в «десятках» осталось всего три клеммы – «30», «15» и «50». В предыдущих поколениях две добавочные клеммы подключены к иммобилайзеру. А в авто, выпущенных позже 2010 года, нет третьего режима «Паркинг».

Стоит уделить немного внимания и «девяткам». В этом случае замок зажигания может быть двух образцов. Отличаются они длиной ключа и количеством позиций, можно сказать, что эта модель является переходом от старого типа к новому.

Итак, старые модели имеют более длинный ключ и четыре позиции, описываемые выше. В новой комплектации ключ стал несколько короче, а количество режимов работы сократилось до трех, как в десятках. Замки зажигания ВАЗ 2114 немного совершеннее по конструкции. Они блочного типа и состоят из следующих частей: клеммы низкого и вывод высокого напряжения, два типа обмотки (первичная и вторичная) и железный пластинчатый сердечник. Благодаря особенностям конструкции, а точнее, общему корпусу, подобные узлы намного проще устанавливать. Еще одной особенностью является укороченный проводник.

carnovato.ru

Реле и предохранители ВАЗ 2114

F1 для задних противотуманных фар на 10 Ампер (A) и лампа включения сигнализатора включения задних противотуманных фар.
F2 10 A указатели поворота, реле направления, аварийная группа, аварийная сигнальная лампа.
F3 7,5 A Абажуры для внутреннего освещения (обоих) и багажника, фонарей зажигания, контрольной лампы системы управления трансмиссией, стоп-сигналов, компьютера, если имеется.
F4 Опора 20 А, реле и резистор заднего стекла.
F5 20 А звуковой сигнал и соответствующее реле, вентилятор охлаждения.
F6 30 А электрические стеклоподъемники и относительные реле
Электродвигатель отопителя F7 30 А, омыватель фар, омыватель ветрового стекла, прикуриватель, лампа освещения перчаточного ящика, обмотка реле обогрева заднего стекла.
F8 7.5 Правый туман.
F9 7,5 Левая противотуманная фара.
F10 7.5 Левая сторона, лампа, сигнализирующая о включении габаритного света, лампа для освещения знака, моторный отсек, освещение переключателей и приборов, выключатель освещения приборов.
F11 7,5 А правая сторона.
F12 7,5 А ближний свет правый.
F13 7,5 А ближний свет слева.
F14 7.5 Левый дальний свет и лампа, сигнализирующая о включении дальнего света.
F15 7,5 А крайний справа.
F16 30 A – сигнальная лампа, указывающая недостаточное давление масла, уровень тормозной жидкости, активацию стояночного тормоза, разряд аккумулятора, комбинацию приборов, реле контроля состояния ламп, индикацию системы контроля, фонари заднего хода, указатели поворота и соответствующие реле, а также сигнализацию в при развороте режим активен, ЭБУ, обмотка возбуждения генератора на момент пуска двигателя.

Расположение реле и предохранителей нового образца

К1 – реле включения омывателей фар;
К2 – реле-выключатель указателей поворота и аварийной сигнализации;
К3 – реле стеклоочистителя;
К4 – реле контроля исправности ламп;
К5 – реле стеклоподъемника;
К6 – реле включения звуковых сигналов;
К7 – реле включения обогрева заднего стекла;
К8 – реле включения дальнего света;
К9 – реле включения ближнего света фар;
F1-F20 – предохранители.

Схема соединений монтажного блока нового образца

К1 – реле включения омывателей фар;
К2 – реле-выключатель указателей поворота и аварийной сигнализации;
К3 – реле стеклоочистителя;
К4 – реле контроля исправности ламп;
К5 – реле стеклоподъемника;
К6 – реле включения звуковых сигналов;
К7 – реле включения обогрева заднего стекла;
К8 – реле включения дальнего света;
К9 – реле включения ближнего света фар;
F1-F20 – предохранители.

Расположение реле и предохранителей старого образца

1 – реле включения омывателя фар (К6);
2 – реле времени мытья заднего стекла (К1);
3 – реле включения указателей поворота и аварийной сигнализации (К2);
4 – реле стеклоочистителя (К3);
5 – контактные перемычки вместо реле контроля состояния ламп;
6 – реле включения обогрева заднего стекла (К10);
7 – запасной предохранитель;
8 – реле включения дальнего света фар (К5);
9 – реле включения ближнего света фар (К11);
10 – предохранитель;
11 – реле включения электродвигателя вентилятора системы охлаждения двигателя (К9);
12 – реле включения звукового сигнала (К8).

Схема соединений монтажного блока старого образца

К1 – реле времени омывания заднего стекла;
К2 – реле-выключатель указателей поворота и аварийной сигнализации;
К3 – реле стеклоочистителя;
К4 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются на место реле);
К5 – реле включения дальнего света фар;
К6 – реле омывателя фар;
К7 – реле стеклоподъемников;
К8 – реле включения звукового сигнала;
К9 – реле включения электродвигателя вентилятора системы охлаждения двигателя;
К10 – реле включения обогрева заднего стекла;
К11 – реле включения ближнего света фар.

ЭЛЕКТРОННЫЙ РЕМОНТ АВТО ЗАРЯДНОЕ УСТРОЙСТВО

Как подключить кнопку?

Кнопки водительской и пассажирской двери соединены между собой, а также с двигателем ЕСП и проводом питания. Правильная распиновка кнопки стеклоподъемника:

Контакт 1 на водительской двери соединен с контактом 6 на пассажирской стороне. Контакт 1 на пассажирской двери соединен с минусовым контактом двигателя ЕСП.
Контакт 2 на обеих кнопках соединен с питанием.
Контакт 3 — это масса на водительской стороне и плюсовой провод на пассажирской.
Контакт 4 в обоих случаях идет к выключателю габаритов.
Контакт 5 во всех случаях является массой.
Плюсовой провод мотора ЕСП соответствует контакту 7 кнопки пассажирской двери.
