Схема блока предохранителей на 8 и 16 клапанных ВАЗ-2110: какой и за что отвечает

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

Любая электрическая цепь в любом современном и не очень современном автомобиле обязана быть предохранена от короткого замыкания. ВАЗ-2110 не самая технологичная машина, но прогресс в компоновке элементов электрооборудования всё-таки есть. По сравнению с классическими моделями ВАЗ. Одним из положительных сдвигов в компоновке элементов стало применение комбинированных блоков, в которых сгруппированы плавкие предохранители и реле. На классике все это было разбросано по всему салону и по всей передней панели. Обслуживать и выявлять неисправности реле и предохранителей стало удобнее, чем мы сейчас и займёмся.

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ релеНазначение
К1Исправность ламп
К2Очиститель переднего стекла
К3Реле-прерыватель указателей поворота и аварийной сигнализации
К4Ближний свет
К5Включение дальних фар
К6Дополнительное реле стартера
К7Обогрев заднего стекла
К8Задний противотуманный свет

Что касается предохранителей, то их 20:

№ предохранителяСила тока (ампер)Описание предохранителей
F15Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F27,5Ближняя левая фара
F310Дальняя левая фара
F410Правый противотуманный свет
F530Электродвигатели стеклоподъемников дверей
F615Переносная лампа или розетка
F720Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F820Обогрев заднего стекла. Включение обогрева заднего стекла
F920Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F1020Резерв
F115Правый габаритный свет
F127,5Правый ближний свет
F1310Правый дальний свет. Контрольная лампа включения дальнего света
F1410Левый противотуманный свет
F1520Электрообогрев сидений. Блокировка замка багажника
F1610Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F177,5Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F1825Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F1910Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F207,5Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

  1. Реле электромотора вентилятора;
  2. Реле зажигания;
  3. Реле электромотора насоса подачи топлива;
  4. Предохранитель ЭБУ мотора и модуля зажигания;
  5. Предохранитель электронных элементов системы подачи топлива;
  6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

  • Б — белый;
  • Ч — черный;
  • Ж — желтый;
  • О — оранжевый;
  • Г — голубой;
  • Р — розовый;
  • З — зеленый;
  • С — серый;
  • К — коричневый;
  • П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Основной монтажный блок с предохранителями и реле

Схема основного монтажного блока предохранителей и релеОбозначения предохранителей и реле монтажного блокаОткрытая крышка монтажного блокаРасположение монтажного блока в машине

Реле

№ реле.

Артикул

Назначение

К1

реле контроля исправности ламп

К2

реле очистителя ветрового стекла

K3

реле-прерыватель указателей поворота и аварийной сигнализации

К4

реле включения ближнего света фар

К5

реле включения дальнего света фар

К6

дополнительное реле

К7

реле включения обогрева заднего стекла

K8

резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается)

Предохранители

№ пред.

Ампер

Назначение

F1

5 А

Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника

F2

7,5 А

Ближний свет в левой фаре

F3

10 А

Дальний свет в левой фаре

F4

10 А

Правая передняя противотуманная фара

F5

30 А

Стеклоподъемники дверей

F6

15 А

Переносная лампа, прикуриватель

F7

20 А

Вентилятор радиатора, звуковой сигнал

F8

20 А

Обогрев заднего стекла

F9

20 А

Омыватель и очиститель лобового стекла

F10

20 А

Резервый

F11

5 А

Габарит с правой стороны

F12

7,5 А

Ближний свет в правой фаре

F13

10 А

Дальний свет в правой фаре

F14

10 А

Противотуманная фара, левая

F15

20 А

Обогрев сидений

F16

10 А

Аварийный сигнал, поворотники

F17

7,5 А

Стоп сигнал, подсветка замка зажигания, освещение салона

F18

25 А

Прикуриватель, подсветка бардачка, отопитель салона

F19

10 А

Лампа заднего хода, контроль исправности стоп сигнала

F20

7,5 А

Задние противотуманные фары

Почему плавятся предохранители в машине

Рассмотрим почему горят предохранители в машине — наиболее частые типовые причины.

Прикуривателя

Предохранитель прикуривателя часто выходит из строя. В большинстве случаев это не связано с курением. В прикуриватель часто устанавливаются разъемы питания дополнительного оборудования (радар-детекторы, навигаторы, прочие автогаджеты), компрессор, зарядные устройства мобильной техники, разветвители и тройники сомнительного качества.

В некоторых случаях одновременное подключение нескольких гаджетов может привести к превышению максимального тока по цепи питания разъема прикуривателя.

Часто возникают такие ситуации при использовании рекламируемого дополнительного электрического обогревателя салона, питающегося от разъема прикуривателя.

Омывателя

Выход из строя данного предохранителя связан с возможным замерзанием воды в бачке и трубках системы омывателя при отрицательных и слабоположительных температурах. Нарушается подвижность привода электронасоса, в результате чего увеличивается ток, перегорает предохранитель. Для предотвращения таких ситуаций необходимо своевременно заменить воду на незамерзающую жидкость и очистить всю систему от воды.

Дворников

Выходит из строя в случае примерзания дворников к стеклу, заклинивания редуктора.Поэтому перед началом движения утром в холодное время года необходимо проверять щетки на предмет примерзания к стеклу.

Обогрева стекол и зеркал

Может перегореть вследствие замыкания электропроводки. Наиболее «слабые» места проводки – в гофрошлангах передних дверей, двери багажника, под накладкой водительского порога.

Печки

За печку обычно отвечает предохранитель номиналом от 30 Ампер. В случае износа электродвигателя печки, особенно подшипников и втулок, ток в цепи электропривода значительно увеличивается. Избежать таких ситуаций помогает своевременное проведение регламентных работ вентилятора печки.

Систем освещения

Часто перегорают, если устанавливается мощность, устанавливаются нештатные лампы, особенно ксеноновые с блоком розжига, ток потребления которых значительно выше. При увеличении номинала следует одновременно «усилять» электропроводку ламп, укладывая провода большего сечения.

Системы охлаждения двигателя

Выходят из строя при увеличении тока потребления электровентилятора радиатора по причинам:

Лада калина реле бензонасоса где находится фото

  • попадания посторонних предметов в область вращения лопастей вентилятора;
  • износа электродвигателей вентилятора;
  • выработке смазки двигателей.

Блока управления двигателем

Их перегорание приводит к отказу запуска двигателя. По этой причине водитель должен знать, где расположены предохранители, обслуживающие блок управления двигателем. Практически половина всех неисправностей, связанных с отказом запуска двигателей, определяется их перегоранием.

Электроусилителя руля

Системы электроусилителя руля все чаще применяются в автомобилях. Электропривод электроусилителя потребляет большой ток, при повышенных нагрузках предохранители часто выходят из строя.

Электрических стояночных тормозов

Электрические стояночные тормоза некоторых моделей автомобилей (например, VW PASSAT B6) головная боль многих автовладельцев. Электропривод стояночных тормозов находится в «неуютном» месте возле колес.

Это способствует механическому разрушению корпуса, попаданию внутрь влаги и грязи, как следствие, заклиниванию двигателя, перегоранию предохранителей по цепям питания.

Системы ABS

В результате износа насоса увеличивается ток, перегорает предохранитель системы ABS. Это приводит к неработоспособности антиблокировочной системы тормозов, особенно нужной при плохом состоянии дорожного покрытия.

Центрального замка, стеклоподъемников

Приводы центрального замка, стеклоподъемников часто заклинивают, в результате чего перегорают предохранители. Проблемным также является замыкание проводки в гофрошланге электропроводки дверей.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

Основной блок

Он же монтажный. Во всех версиях ВАЗ десятого
поколения и выше находится слева от рулевой колонки, под переключателем фар.
Чтобы его открыть, достаточно потянуть пластиковую защелку. Крышка опускается
вниз и все элементы доступны для замены. Если приходится работать на морозе в
непрогретой машине, выковыривать маленькие предохранители неудобно, поэтому
лучше снять блок целиком. Для этого:

  1. Фигурной
    крестовой отверткой выкрутите защелку у переднего края панели.
  2. Переверните
    плату.
  3. Отсоедините
    фишки контактов.
  4. Извлеките
    блок наружу.

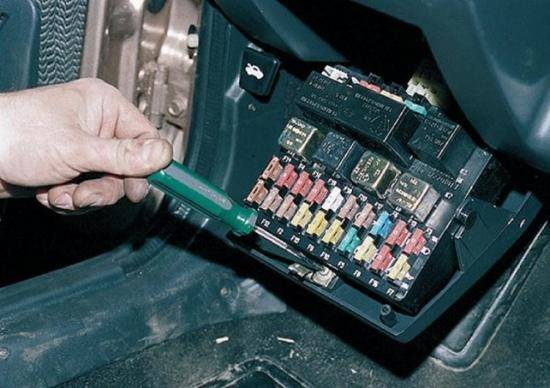

Расположение блока предохранителей
Месторасположения монтажного блока предохранителей

Так работать с ним гораздо удобнее, особенно
когда требуется перепаивание схемы предохранителей или замена многочисленных
плавких элементов. Чтобы заменить только один защитный модуль или реле,
монтажный блок ВАЗ 2112 демонтировать не требуется. Достаточно использовать
пластиковый пинцет, расположенный с краю. Зажмите им верхнюю часть и
расшатывающими движениями тяните вверх.

В
основном блоке ВАЗ находится 20 предохранителя и 8 реле. Их расположение
одинаково для всего “семейства”. Реле могут немного отличаться по
разбросанности на панели. На некоторых моделях отдельные ячейки могут
пустовать. Это связано с комплектацией и установленным/отсутствующим
оборудованием.

Каждый предохранитель отвечает за отдельное
электрооборудование, оптику. Для этого в нем точно подобран критический ток по
силе (А), чтобы защитить последующую цепь от повреждения при скачках
напряжения, коротком замыкании. Без них автомобили загорались бы гораздо
чаще.

Всем владельцам ВАЗ следует сохранить себе
схему плавких защитных элементов с расшифровкой, предоставленную в таблице.

№ предохранителя

Сила тока в амперах

Расшифровка назначения

F1

5

Подсветка приборной панели водителя, освещение в багажном отсеке,
подсветка заднего номерного знака, габариты по левому борту авто

F2

7.5

Свечение левой фары в режиме ближнего света

F3

10

Свечение левой фары в режиме дальнего света

F4

10

Свет передней правой противотуманной фары (если предусмотрено
комплектацией)

F5

30

Электрические стеклоподъемники дверей

F6

15

Отвечает за прикуриватель, подключенную к разъему переносную лампу

F7

20

Вентилятор охлаждения радиатора ДВС, звуковой сигнал

F8

20

Электрический обогрев заднего стекла

F9

20

Подача насосом омывающей жидкости на лобовое стекло, работа дворников

F10

20

Запасной, для подключения дополнительных устройств

F11

5

Свет габаритов по правому борту авто

F12

7.5

Свечение правой фары в режиме ближнего света

F13

10

Свечение правой фары в режиме дальнего света

F14

10

Противотуманная передняя фара слева

F15

20

Подогрев передних сидений (если предусмотрен комплектацией)

F16

10

Аварийное свечение поворотников, указатель поворотов налево и направо

F17

7.5

Подсвечивание экрана бортового ПК, стоп сигналы, освещение салона
авто, подсветка замка зажигания, часов

F18

25

Подсвечивание панели регуляторов отопителя, бардачка, прикуривателя,
контроллер печки

F19

10

Отвечает за подачу питания на бортовой ПК, блокиратор дверей, часы,
лампу заднего хода,

F20

7.5

Задние противотуманные фонари

Монтажный блок ВАЗ 2111 и аналогичные в
“родственных” моделях скрывают за собой дополнительный
предохранитель, отвечающий за цепь питания центрального замка. Он спрятан в нише, в пластиковом
коробе.

Блок реле ВАЗ 2110 и смежных модификаций
расположен на одной плате с предохранителями. Реле отвечают за цикличные
действия отдельного оборудования.

Нумерация элементов в основном блоке предохранителей
Нумерация предохранителей и реле в основном блоке

Если устройства в машине перестают работать,
сперва проверяют реле. Когда мультиметра нет под рукой, чтобы
“прозвонить” элемент, просто вынимают другое реле с аналогичными
характеристиками по току и вставляют на место проверяемого. Если оборудование
заработало — значит нужно заменить реле. Если нет, — ищут поломку в обрыве проводки,
окисленных контактах, самом неисправном оборудовании.

№ реле

Назначение

К1

Реле, отвечающее за контроль исправности свечения ламп

К2

Реле переднего стеклоочистителя

К3

Прерыватель работы поворотов, аварийная сигнализация

К4

Реле включения ближнего света фар

К5

Реле включения дальнего света фар

К6

Дополнительное реле

К7

Реле электрообогрева заднего стекла

К8

Реле задних противотуманных фонарей

Вместо К1 иногда могут быть просто контактные
перемычки. Если на ВАЗе нет задних противотуманок, то К8 остается свободным.
Это место можно использовать для подключения другого, циклично работающего
электрооборудования.

Где находится стартер

втягивающее реле и предохранитель стартера ВАЗ 2110 и Приора

Владельцы отечественных “десяток”, когда сталкиваются с проблемой запуска двигателя, в первую очередь считают, что вышло из строя втягивающее реле, а не стартер. И его поиски под капотом оказываются безрезультатными — реле стартера обнаружить не удается. Все дело в том, что конструкция стартеров семейства ВАЗ 2110-2115, включая авто Лада Приора, имеет интересную особенность — втягивающее реле находится внутри пускового устройства. Запуск стартера происходит при зацеплении шестерни тягового реле и привода, который, в свою очередь, находится в зацеплении с маховиком коленвала. Иными словами — если втягивающее реле по какой-то причине не работает, то и запуск двигателя не произойдет.

Кроме этого, тяговое реле выполняет еще и другую важную функцию — при замыкании его контактов подается питание на обмотки стартера от аккумулятора. Управляется оно непосредственно поворотом ключа в замке зажигания. Со временем проявляется нечеткое срабатывание стартера или медленное его вращение, так как изнашивается контактная группа реле из-за повышенных пусковых токов. В таком случае необходим ремонт стартера ВАЗ с заменой тягового реле.

Где находится стартер и втягивающее реле

Реле находится в корпусе стартера, чтобы его демонтировать для замены, необходимо выполнить следующие операции:

Основные симптомы поломки генератора:

  • снять минусовую клемму с аккумулятора;
  • демонтировать воздушный фильтр;
  • под фильтром имеется колодка проводов, которые необходимо отсоединить;
  • отключить силовой провод;
  • открутить болты стартера и демонтировать его;
  • отключить провода и снять тяговое реле, предварительно выкрутив крепежные болты.

После замены втягивающего реле необходимо выполнить процедуру сборки в обратной последовательности.

Где находится предохранители и реле стартера

Чтобы проверить целостность предохранителей и работоспособность реле стартера, необходимо с левой стороны от руля, в нижней части приборной панели нажать на защелку и опустить крышку блока вниз. Выше блоков предохранителей, справа находится реле стартера. Реле и предохранитель зажигания находится в другом месте — для доступа к ним необходимо открутить два винта в боковой облицовке консоли и извлечь дополнительный блок электрооборудования.

Целостность защитных приборов, работоспособность реле и обмоток стартера можно проверить омметром, если имеются навыки и минимальный опыт диагностики электрооборудования.

Если возникли сложности в определении неисправности пускового устройства в автомобиле, мы рекомендуем обращаться к специалистам в автосервис “СтартерПро”, где быстро и качественно выявят все неисправности и устранят их с минимальными затратами. К тому же, поиск стартера, реле, предохранителей и другого оборудования может быть затруднен по причине конструктивных изменений расположения приборов, в зависимости от года выпуска и модификации автомобиля.

Ремонт блока предохранителей

После срабатывания защиты внутренняя нить расплавляется и подлежит демонтажу. Замена какого-либо предохранителя не представляет затруднений. Нужно учитывать его номинал. Жизнеспособность каждого защитного элемента легко определяется визуальным осмотром. Дефектные детали имеют подплавленный вид, в них виден внутренний разрыв. Диагностику подозрительных деталей также можно провести» прозвонкой»

В случае замены реле необходимо принимать во внимание электрические параметры

Внезапное перегорание плавкой вставки происходит по причинам:

  • короткое замыкание в электрической проводке,
  • резкий скачок напряжения в сети питания.

Контакты предохранителей глубоко утоплены в монтажной плате. Извлечение их с целью проверки или замены следует вести специальным пинцетом. Разработчики предусмотрели актуальность данного инструмента и ввели его в комплектацию блока. При отсутствии пинцета можно воспользоваться пассатижами.

Если предохранители выходят из строя периодически, это говорит о неправильном подборе номинала либо о проблемах в запитываемом потребителе. Выход находится в проверке состояния исполнительного механизма.

Если замена предохранителей и реле является обыденной процедурой, то ремонт блока производится в исключительных случаях. Обычно это происходит по причине отгорания дорожек. Визуальный осмотр печатной платы электросхемы показывает прогоревшие участки. Ремонт дорожки заключается в зачистке, лужении и нанесении нового слоя.

Разумеется, потребуется наличие расходных материалов (олово, канифоль) и навыки ведения паяльных работ. С целью продления срока службы дорожек и защиты от возможного влияния влаги рекомендуется покрыть лаком дорожки.

Если блок предохранителей не подлежит ремонту, имеется возможность его замены новой комплектацией. Деталь доступна в любом автомагазине автозапчастей. Стоимость составляет около 30 долларов

При покупке следует обратить внимание на производителя, чтобы впопыхах не заполучить товар сомнительного качества. Товар проверенного бренда окупит себя безотказной длительной службой

Разборка блока предохранителей

Последовательность демонтажа блока следующая:

  • откидывается отрицательная клемма аккумулятора с целью безопасного проведения работы,
  • откидывается вниз крышка после нажатия кнопки, находящейся под гидрокорректором фар,
  • освобождается устройство от удерживающей защелки,
  • отключаются все электрические разъемы.

Разборка обычно ведется с целью ревизии печатной платы. Причиной нестабильной работы защитного блока может заключаться в плохо пропаянных контактах. Такой «врождённый» дефект с течением времени порождает перегрев с дальнейшим разрушением проводников.

Плату в местах соединения с основой следует аккуратно отпаять, после чего открывается доступ к наружной стороне. Следует соблюдать осмотрительность, чтобы не нарушить состояние печатной платы, так как пластиковая основа ее довольно хрупкая. На этой поверхности можно припаять перемычки для обхода оборванных цепей.

Отремонтированный блок подлежит установке в обратной последовательности. После проведенных процедур необходима проверка пропускной способности защитного узла. Это производится пробным запуском двигателя.

Дополнительное реле стартера

Чтобы пускатель прослужил дольше, выполняется установка реле стартера ВАЗ-2112 дополнительного. Это необходимо для контроллера, отвечающего за правильную работу автомобиля. Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя. Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей. Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

Такое устройство устанавливалось не на все модели. Сейчас мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют предварительно проверить, стоит ли оно на автомобиле. Для этого нужно:

  1. Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
  2. Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

В том случае, если этот элемент отсутствует на автомобиле, можно установить его самостоятельно. Однако опытные ремонтники утверждают, что в нем нет острой необходимости. Более того, производители современных отечественных и иностранных автомобилей часто отказываются от этого механизма.

Принцип работы предохранителей

Принцип работы электрооборудования ВАЗ 2110 далеко не ушел от прадедовских ВАЗ 2101 — все та же однопроводная схема, где роль минусового провода играет кузов автомобиля. Схема выгодна тем, что позволяет уменьшить количество проводников, однако имеет и свои недостатки. Основной из них в том, что при отсутствии контакта с основной массой на кузов, практически все электрооборудование автомобиля тухнет.

Как бы там ни было, а законы электротехники никто не отменял и при соприкосновении положительно заряженного проводника и отрицательного, без нагрузки, неминуемо возникает короткое замыкание. Оно приводит к выходу из строя электроприборов на борту, перегреву проводников, оплавлению изоляции и может служить причиной пожара. Поэтому и приходится усложнять себе жизнь плавкими предохранителями.

Схема реле и предохранителей ВАЗ 2110

Очиститель переднего стекла

Реле-прерыватель указателей поворота и аварийной сигнализации

Включение дальних фар

Дополнительное реле стартера

Обогрев заднего стекла

Задний противотуманный свет

Сила тока ( ампер )

Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь

Ближняя левая фара

Дальняя левая фара

Правый противотуманный свет

Электродвигатели стеклоподъемников дверей

Переносная лампа или розетка

Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал

Обогрев заднего стекла. Включение обогрева заднего стекла

Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла

Правый габаритный свет

Правый ближний свет

Правый дальний свет. Контрольная лампа включения дальнего света

Левый противотуманный свет

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер

Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер

Задний противотуманный свет

Замена блока предохранителей ваз 2110.

Что касается непосредственной замены последних, то именно с контроля исправности последнего необходимо начинать диагностику вышедшего из строя элемента электрической цепи. Предохранитель извлекается пинцетом или, если толщина пальцев позволяет, просто рукой из посадочной колодки и осматривается на свет на предмет замкнутости плавкого проводника. При сгорании, на место вышедшего из строя в блок предохранителей в обязательном порядке устанавливается новый предохранитель соответствующего номинала.

Видео по замене

В заключении хотелось бы отметить, что создатели ВАЗ 2110 на самом деле не ограничились только данным блоком предохранителей, на самом деле есть еще одно место, более скрытое от посторонних глаз и водителя – под декоративной панелью, слева от стойки центральной консоли у ног пассажира.

Здесь расположены три предохранителя: модуля зажигания, топливного насоса и сборки датчиков (скорости, кислорода, расхода воздуха и продувки абсорбера). Кроме того здесь имеется три реле: реле зажигания, реле бензонасоса, реле электровентилятора.

Так что, отыскивая причину поломки своего авто, не забудьте и о них. О блоке предохранителей ВАЗ 2109 читайте здесь.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
