Как отремонтировать дизельные форсунки самому

Замена распылителя форсунки

В процессе эксплуатации дизельного автомобиля могут возникать ситуации, когда заметно увеличивается расход топлива, снижается мощность двигателя вплоть до полной остановки. Часто причиной этого являются неисправные распылители. Ремонтные работы в этих случаях желательно провести в максимально короткие сроки.

Причиной снижения мощности двигателя и повышенного расхода топлива часто является неисправный распылитель форсунки

Симптомы неисправности распылителя форсунки

Необходимость замены распылителя можно определить по следующим признакам.

  1. Топливо подаётся в избыточном объёме. Оно продолжает поступать в двигатель даже после завершения рабочего цикла. Появляются подтёки.
  2. Двигатель работает неустойчиво, плохо запускается после длительной стоянки и плавают обороты на холостом ходу. Причиной этого является недостаток топлива в системе.
  3. Из-за неполного сгорания топлива выхлоп становится чёрным и более плотным.

В результате снижается мощность двигателя. В этом случае требуется замена распылителей.

Необходимые инструменты

Обычно форсунки установлены в головке блока цилиндров на резьбе. Для их демонтажа не стоит пользоваться рожковыми ключами. Даже если получится таким способом форсунки снять, то установить обратно не удастся — выполнить затяжку ключом с требуемым усилием невозможно.

Основная часть корпуса форсунок представляет собой шестигранник. Для их снятия можно использовать стандартные торцевые головки на 24 и 27 и вороток. Они должны быть удлинёнными. Кроме этого, потребуется ёмкость с топливом для промывки форсунок.

Видео: демонтаж и ремонт форсунок

Порядок действий при замене форсунки

После снятия форсунок из форсуночных каналов удаляют шайбы и загрязнения. Шайбы вытаскиваются с помощью самостоятельно изготовленных крючков. После очистки каналов следует обязательно прокрутить стартер в течение 10 секунд. Это обеспечит полную очистку каналов от мусора. Кроме этого, рекомендуется проверить работоспособность свечей накаливания и систему управления.

После снятия форсунок проверяется их работоспособность по следующим критериям:

  • при подаче топлива под определённым давлением форсунка должна открываться;
  • до открытия форсунок топливо из распылителя вытекать не должно;
  • распыление должно быть равномерным;
  • при прекращении подачи топлива давление внутри форсунки в течение некоторого времени должно оставаться неизменным.

При разборке форсунки удобно использовать тиски, но прилагать излишние усилия не стоит

Если распылители неисправны, на форсунки следует надеть защитные колпачки и подготовить место для работы. Поверхность должна быть чистой и ровной. Потребуются:

  • тиски;
  • ёмкость с чистым топливом;
  • накидные ключи.

Форсунки японских авто, имеющие обратку через рампу, в тисках зажимать не стоит, поскольку деталь может быть повреждена. В тиски закрепляют ключ и уже в него помещают форсунку.

Форсунки немецких двигателей можно зажимать в тисках. При этом не рекомендуется использовать рожковые ключи — только торцевые ключи и удлинённые головки.

Порядок замены распылителя следующий.

  1. Ослабляется и откручивается накидная гайка. Иногда она снимается вместе с распылителем. В этом случае её выбивают любой подходящей наставкой, очищают от загрязнений и промывают.
  2. Снимается и промывается в ёмкости с топливом промежуточный корпус.
  3. С корпуса форсунки сливается оставшееся топливо.
  4. Извлекается из упаковки и промывается новый распылитель.
  5. Промежуточный корпус вынимают из ёмкости таким образом, чтобы вместе с топливом удалялись частицы загрязнений.
  6. Форсунка собирается, затягивается гайка.
  7. На стенде проверяется работоспособность форсунки.
  8. Перед установкой форсунки посадочное место смазывается графитной смазкой. Затягивание производится с усилием 6–7 кг-м. Закручивать форсунку в канал следует руками — она должна идти легко.

Процесс сборки не представляет каких-либо сложностей, если при разборке трубки и штуцера были помечены. Трубки высокого давления перед установкой промывают топливом как снаружи, так и изнутри. После присоединения на трубки устанавливаются зажимы, предотвращающие их вибрацию и преждевременную поломку. Затем из системы удаляется воздух, и запускается двигатель.

Промывка форсунок дизеля — как и чем?

Перед тем как промыть дизельные форсунки неплохо было бы разобраться, чем это лучше сделать. Для этих целей используют специальную жидкость «сольвент», которая представляет собой топливо с функцией очистителя. Сольвент подается из емкости, однако недостаток заключается в том, что при такой промывке топливная рама не промывается.

Далее более подробно о способах промывки…

Промывочная жидкость. Такой способ еще называют «промывка форсунок без снятия» и заключается он в том, чтобы залить специальную «химию» в топливный бак, после чего моющая жидкость проходя через форсунки, производит очистку рабочих частей. Данный метод считается любительским и, как правило, не дает серьезного результата. Более того, такую промывку форсунок лучше проводить в целях профилактики, поскольку с серьезными загрязнениями и отложениями она вряд ли справится. Есть также и «обратная сторона медали». Дело в том, что из-за глобального воздействия на всю топливную систему такая жидкость нередко вызывает обратный эффект. Различные частицы грязи, которые отмывает промывка, по пути от топливного насоса до форсунок могут еще больше забить распылитель и привести к ухудшению общей картины.

Промывка форсунок дизеля на ультразвуковом стенде. Данный метод предусматривает полный демонтаж загрязненных узлов и последующую их очистку на специальном ультразвуковом стенде. В эффективности такой очистки сложно усомниться, однако данная метода также предусматривает исключительно очистку форсунок, топливная рампа и прочие узлы топливной системы не будут промыты. То есть, как вы понимаете, этот вариант не подойдет в случае если вся топливная будет нуждаться в очистке. Плюс такой технологии состоит в том, что частицы грязи, которые будет отмыты в процессе очистки, не смогут попасть в камеру сгорания, причинив вред поршневой группе. Также данный метод хорош тем, что в процессе диагностики и очистки вы сможете получить комплексный анализ производительности форсунок и узнать, что можно промыть, а что нуждается в замене.

Очистка с использованием спец. установки. Выглядит это следующим образом: к силовому агрегату подключается специальный аппарат, способный выполнять промывку форсунок дизеля без снятия и участия топливной системы. Такая очистка позволяет убрать различные отложения, нагар и прочую гадость с рабочих поверхностей форсунок. Способ хороший, однако все зависит от степени загрязнения «форсов». Из минусов отмечу тот факт, что данный метод не позволит выполнить диагностику форсунок, то есть понять какая из них еще может послужить, а какую пора менять вы не сможете. Например, существуют ситуации, когда в промывке вообще нет необходимости, следовательно, зная это вы сможете просто отказаться от промывки, сэкономив время и деньги. Также вам не придется менять рабочую форсунку только потому, что сотруднику СТО она «почему-то не нравится».

Последний способ промывки, пожалуй, наиболее примитивный, поскольку предусматривает полную разборку форсунки и отмачивание ее в моющем растворе. В качестве промывки может выступить специальная жидкость, однако в большинстве случаев автовладельцы используют простой растворитель. Что касается результата, то, думаю, не сложно догадаться, что он может быть разным, но в большинстве случаев он не может сравниться с полноценной ультразвуковой промывкой. Из минусов можно выделить высокую вероятность испортить деталь. Дело в том, что топливные каналы имеют очень крошечный размер и любая мельчайшая частица механической грязи может привести к засору и усугублению ситуации. В итоге такая промывка форсунок своими руками может привести к необходимости замены форсунки, а это, как вы понимаете, очень недешево.

Если у вас нет должного опыта или понятия о том, что и как нужно делать, но при этом ваши форсунки нуждаются в диагностике и чистке, настоятельно рекомендую вам не экспериментировать, а сразу обратиться к специалистам. Люди знающие свое дело качественно выполнят диагностику и ультразвуковую промывку форсунок, избавив вас от неприятных хлопот

Кроме того вы будете точно знать, что процедура выполнена правильно и с соблюдением всех мер предосторожности

Текст: savemotor.ru

Проверка работоспособности форсунки

Существует несколько методов проверки работоспособности распылителя. Проще всего проверить форсунку на работающем моторе:

  1. Запустите «движок» на холостом ходу.
  2. Начинайте поочерёдно выкручивать распылители один за другим.
  3. Если после снятия работа мотора ухудшилась, то удалённая форсунка исправна и её нужно вернуть на место.
  4. Методом исключения Вы найдете форсунку, демонтаж которой не изменит режим работы ДДВС. Это и будет сломанное устройство.

Можно для диагностики использовать мультиметр. Заранее необходимо скинуть клеммы АКБ и отключить проводку форсунок, после чего «чекнуть» прибором каждую деталь. На форсунках высокого сопротивления значения прибора будут находиться в диапазоне 11 — 17 ом; при низком импедансе мультиметр покажет до 5 ом.

Проверка дизельных форсунок на перелив (слив в обратку)

Проверка объема слива в обратку

По мере износа дизельных форсунок со временем возникает проблема, связанная с тем, что топливо из них попадает обратно в систему, из-за чего насос не может нагнетать нужного рабочего давления. Следствием этого может быть проблемы с запуском и работой дизельного двигателя.

Перед проверкой вам необходимо будет купить медицинский шприц объемом 20 мл и систему для капельниц (для подключения шприца вам понадобится трубочка длиной 45 см). Чтобы найти форсунку, которая скидывает в обратку больше топлива, чем ей положено, необходимо воспользоваться следующим алгоритмом действий:

  • вынуть поршень из шприца;
  • на запущенном двигателе с помощью системы подключить шприц к “обратке” форсунки (трубочку вставить в горлышко шприца);
  • в течение двух минут держать шприц, чтобы в него набиралось топливо (при условии что оно будет набираться);
  • повторять процедуру поочередно для всех форсунок либо соорудить систему для всех сразу.

На основании информации о количестве топлива в шприце можно сделать соответствующие выводы:

Проверка перелива в обратку

  • если шприц пустой — значит, форсунка полностью исправна;
  • количество топлива в шприце объемом от 2 до 4 мл также в пределах нормы;
  • в случае, если объем топлива в шприце превышает 10…15 мл, это означает, что форсунка частично или полностью вышла из строя, и ее необходимо заменить/отремонтировать (если льет 20 мл, то ремонтировать бесполезно, поскольку это говорит об износе седла клапана форсунки), так как она не держит давление топлива.

Однако такая простая проверка без гидростенда и тест плана не дает полной картины. Ведь на самом деле при работе двигателя количество сбрасываемого топлива зависит от многих факторов, она может быть забита и её нужно чистить или она подвисает и требуется в ремонте либо замене. Поэтому данный способ проверки форсунок на дизеле в домашних условиях позволяет лишь судить лишь об их пропускных способностях. В идеале количество пропускаемого ими объема топлива должно быть одинаковым и находиться в пределах до 4 мл за 2 минуты.

Точный объем топлива, которое может подавать в обратную магистраль вы можете найти в мануале своего автомобиля или двигателя.

Для того, чтобы форсунки эксплуатировались как можно дольше, заправляйтесь качественным дизельным топливом. Ведь оно напрямую зависит от на работу всей системы. Кроме этого, ставьте оригинальные топливные фильтры и не забывайте вовремя их менять.

Ремонтные работы

Ремонт дизельного двигателя относится к типу комплексных работ

Важно устранить все неполадки, которые связаны не только с работой дизельных форсунок, но и с другими типами впрыска их посредством

Высока восприимчивость дизеля к некачественному топливу либо маслам. Этот фактор зачастую и становится причиной неисправности. Прочистка деталей с помощью специального оборудования – это тоже ремонт. В этом случае может понадобится новый ремкомплект, так как некоторые детали могут успеть выйти из строя.

Этот же производитель предлагает специальный ремкомплект, куда входят уплотнительные кольца. Их повреждения или износ также негативно влияют на функциональность дизельной системы. Полное восстановление форсунок необходимо при условии поломки комплектующей детали, ремонт которой невозможен.

Не стоит забывать, что каждый типовой форсунок наделен ходовым ресурсом, значение которого следующее:

  • легковой транспорт 150 – 200 тыс. км;
  • внедорожники и малый коммерческий транспорт 140 – 150 тыс.км;
  • грузовой транспорт 100 – 140 тыс.км.

Соответственно, их время эксплуатации обуславливается добросовестным обслуживанием, выполнением регламента и использованием качественных запчастей.

Нужно заменить ремкомплект либо форсунок в целом? Не пренебрегайте услугами профессиональных мастерских. Работы по их выкручиванию и последующей установке, требуют правильности выполнения, дабы избежать повреждений этих деталей топливной аппаратуры. Их дальнейшая производительность зависит от соблюдения точных настроек.

Форсунки и его ремкомплект – важные части топливной системы, их техническое состояние влияет на производительность двигателя в целом. Помните, своевременный ремонт дизельных форсунок обязателен. Это позволит избежать сложных поломок двигателя, устранение которых потребует более длительных и дорогостоящих услуг.

https://youtube.com/watch?v=JtFks826uAg

Проверка форсунок с помощью специальных приборов

Более серьезная проверка форсунок дизельного двигателя проводится с помощью прибора под названием максиметр. Под этим названием подразумевается специальная образцовая форсунка с пружиной и шкалой. С их помощью выставляется давление начала впрыска дизельного топлива.

Другой метод проверки — использование контрольной образцовой рабочей форсунки, с которой сравниваются эксплуатируемые в двигателе устройства. Всю диагностику выполняют при запущенном моторе. Алгоритм действий таков:

  • выполняют демонтаж форсунки и топливопровода с двигателя;
  • на свободный штуцер ТНВД подключают тройник;
  • выполняют ослабление накидных гаек на других штуцерах ТНВД (это позволит топливу поступать лишь на одну форсунку);
  • к тройнику подсоединяют контрольную и тестируемую форсунки;
  • активируют декомпрессионый механизм;
  • вращают коленчатый вал.

В идеале контрольная и тестируемая форсунки должны показывать одинаковые результаты в вопросе одновременного начала впрыска топлива. Если есть отклонения — значит, надо регулировать форсунку.

Самостоятельная проверка форсунок

Начнем с того, что автомобильные форсунки делятся на несколько типов, из которых в разное время широкое применение нашли два вида: механические форсунки и электромагнитные (электромеханические) инжекторы.

Электромагнитные форсунки имеют в основе специальный клапан, который осуществляет открытие и закрытие форсунки для подачи топлива под воздействием управляющего импульса ЭБУ двигателем. Механические форсунки открываются в результате роста давления топлива в форсунке. Добавим, что на современных авто зачастую устанавливаются электромагнитные устройства.

Чтобы проверить форсунки своими руками без снятия с машины можно воспользоваться несколькими способами. Наиболее простым и доступным способом, который позволяет быстро проверить инжекторные форсунки не снимая их с машины, является анализ шумов, издаваемых двигателем в процессе работы.

Чистка форсунок

Загрязнение каналов, по которым проходит топливо, нарушает образование воздушно-топливной смеси и существенно ухудшает распыление топлива.

Решить данные проблемы помогает промывка, обеспечивающая удаление накопившихся загрязнений внутри топливных каналов. Чистка форсунок осуществляется следующими способами:

  • При помощи ультразвука. Достаточно эффективный способ удаления отложений, который проводится на СТО. Форсунки помещают в жидкость и воздействуют на них ультразвуковыми колебаниями. Под их воздействием грязь в сопле разрушается довольно быстро.
  • Промывка на стенде с помощью жидкостей. Очищение форсунок происходит под воздействием высокого давления за счет активной циркуляции жидкости. Этот способ наиболее эффективный.
  • Промывка топливом, содержащим присадки. Этот метод довольно простой и не требует использования дорогого оборудования. В топливо добавляют специальную присадку, которая проходя через форсунку, растворяет отложения.
  • Ручная промывка. Достаточно распространенный способ, не требующий использования специального оборудования. Форсунки демонтируют с рейкой и хорошо фиксируют над емкостью. По прозрачной трубке подается очищающая жидкость. Дозатор форсунки активируют при помощи по проводам аккумулятора электрического тока. Очистка происходит через 10-15 минут распыления жидкости.

Это интересно: Причины белого дыма из выхлопной трубы: как устранить неисправность

Важно! Чтобы форсунки служили долго, рекомендуется использовать фильтр для дизельного топлива тонкой очистки

Ультразвук

Воздействие акустическими колебаниями высокой частоты достаточно эффективно, часто с деталей смываются даже нанесённые на заводе надписи специальными красками.

Снятая форсунка помещается в ванну, наполненную чистящей жидкостью, к которой подключён мощный излучатель ультразвука. Процесс очистки продолжается около 20 минут, после чего результаты контролируются на стенде.

Наиболее современные форсунки, где содержится много нежных пластиковых деталей, могут начать работать ещё хуже, чем до очистки, поэтому проверять их надо по всем параметрам, а не только по виду факела.

Очистка на стенде

Через загрязнённый инжектор проливается под давлением специальная промывочная жидкость, представляющая собой очень эффективный растворитель.

Это самый надёжный способ чистки, поскольку деталь не подвергается никаким разрушительным воздействиям, а всё акцентировано именно на растворении отложений и загрязнений.

Одновременно с помощью того же стенда контролируются результаты работы, после чего можно будет принять максимально точное решение о возможности дальнейшего использования распылителей.

Промывка своими руками

Вначале рассмотрим наиболее приемлемый для автолюбителя вариант: промывка форсунок без их снятия с автомобиля. Для проведения этой процедуры потребуются следующие вещи:

  • промывочная жидкость Wynns;
  • пустая пластиковая бутылка ёмкостью 1.5 л;
  • шланг резиновый длиной 1.5 м;
  • 2 соска для автомобильных колёс;
  • компрессор автомобильный;
  • фильтр для инжектора, 1 штука;
  • хомуты стальные для шланга, 4 штуки.

Принцип работы дизельных форсунок и частые неисправности

Начнем с того, что большинство форсунок для дизеля (за исключением насос-форсунок и систем Cоmmon Rail) устроены и работают по схожему принципу. Это значит, что их ремонт также предполагает похожие действия. Для лучшего понимания начнем с принципов работы.

Подача топлива на форсунки в дизелях реализована посредством его нагнетания под высоким давлением. Такое давление на каждую форсунку создает:

  • топливный насос высокого давления ТНВД;
  • насос-форсунки сами сжимают и впрыскивают топливо;
  • в системах Cоmmon Rail давление топлива поддерживается постоянно в специальном «аккумуляторе» высокого давления;

Теперь давайте рассмотрим работу наиболее распространенной системы питания с обычным ТНВД. Если просто, такой насос имеет механический привод и вращается от двигателя. Вращение шкива ТНВД позволяет плунжерным парам в устройстве насоса сильно сжимать дизельное топливо и выдавать давление около 300 кг/см². Затем происходит распределение дизтоплива на форсунки, что соответствует тактам работы двигателя.

Топливо поступает от насоса по магистралям высокого давления к форсунке, установленной на каждом цилиндре, после чего проходит через отдельный канал и оказывается внутри дизельной форсунки (в полости распылителя). Внутри распылителя конструктивным элементом является специальная конусная игла. Такая игла форсунки снизу притирается к седлу с очень большой точностью. Сверху иглу прижимает пружина. Указанная пружина давит на иглу через отдельную шайбу.

Шайба может иметь разную толщину, что определяет степень давления пружины на иглу. По этой причине шайбу называют регулировочной, так как от давления пружины будет зависеть и давление топлива, от которого сработает игла форсунки.

Статья в тему: Servotronic на BMW: что это такое и как работает

Срабатывание иглы происходит в результате того, что внутри форсунки накапливается нагнетаемое ТНВД топливо. Если иначе, когда горючее доходит до конуса иглы, дальнейший проход солярки становится невозможным, так как канал перекрыт иглой, плотно прижимаемой к седлу усилием пружины.

Однако ТНВД продолжает работать и нагнетать топливо, происходит рост давления, которое в определенный момент становится сильнее давления пружины. В результате игла приподнимается, горючее проходит в пространство между седлом и конусом иглы, попадает под высоким давлением в отверстия распылителя и далее происходит впрыск распыленного топливного заряда.

Время впрыска зависит от того, когда давление топлива внутри форсунки понизится до такой степени, чтобы пружина снова прижала иглу к седлу. Получается, канал для выхода топлива перекрывается, давление снова начнет расти и процесс повторяется.

Синхронная работа всего механизма предполагает точный впрыск топлива в цилиндре, в котором поршень приближается к ВМТ. Следующий впрыск в этом цилиндре в заданный момент будет возможен только при условии того, что игла закроется своевременно, то есть сразу после того, как давление топлива упадет.

Неисправности, которые могут привести к проблемам закрытия иглы после впрыска, не позволяют растущему давлению топлива снова открыть иглу строго в момент приближения поршня в ВМТ. В результате момент впрыска нарушается, дизельный двигатель начинает троить, функционировать с перебоями и т.д.

Например, если впрыск произойдет раньше, процесс сгорания топлива в цилиндре нарушается, дизель громко и жестко работает. Более того, значительно усиливается износ не только ДВС, но и проблемной форсунки.

Дело в том, что через неплотно закрытое седло происходит прорыв газов, механизм разрушается, подвергается сильному загрязнению от скопления нагара. На начальном этапе нагар удаляют путем промывки форсунок дизельного двигателя, то есть без ремонта.

При этом важно понимать, что нагарообразование является не причиной, а только результатом неполадок внутри самой форсунки. Другими словами, необходимо решать проблему точного срабатывания иглы, усилия пружины и эффективного перекрытия седла

Конструкция

Инжектор — самый важный элемент в системе впрыска бензиновых двигателей. Это электромагнитный клапан, который работает «под командой» ЭБУ, электронного блока управления двигателем. После получения импульсов определённой частоты, ЭБУ «отмеряет» дозу необходимого топлива, в зависимости от нагрузки двигателя и температуры охлаждающей жидкости. Точная и отлаженная работа этого механизма позволяет двигателю долго и исправно работать: меньший расход топлива, большая мощность и крутящий момент, легкий пуск двигателя при любых температурах — всё это плюсы отлаженной работы инжектора, но любые сбои в его работе ухудшают работу всего двигателя.
Очень часто в неисправной работе бензинового двигателя виноваты электромагнитные форсунки, которые не выполняют своих функций, или частично неисправны.
Это происходит из-за того, что нет электрического импульса на открытие клапана, может быть, произошёл обрыв обмотки электромагнита, а может быть загрязнены внутренние клапаны. Загрязненные внутренние клапаны чаще всего дают о себе знать авто-владельцу именно зимой при запуске инжекторного двигателя.

Подготовка к снятию с двигателя дизельных форсунок и демонтаж инжекторов

Перед началом ремонта очень важно не допустить попадания грязи и мелких посторонних частиц внутрь элементов системы питания. Для этого рекомендуется предварительно вымыть ГБЦ одним из доступных способов (Керхером, мойка паром, самостоятельная очистка и т.д.), очистить углубления под форсунки и сами инжекторы

Указанные действия помогут избежать повреждения резьбы, уплотнительного конусного отверстия, а также снизить вероятность попадания мелких частиц грязи внутрь ДВС после выкручивания форсунок.

О том, как сделать ремонт форсунок Common rail своими руками, смотрите в этом видео:

Ремонт распылителя форсунки

Так как покупка и установка новой форсунки сопряжена с довольно серьёзными финансовыми расходами, часто заменяют лишь распылитель. Он состоит из корпуса и расположенной внутри иглы. В процессе эксплуатации посадочные поверхности деформируются, и распылитель начинает работать некорректно. Ремонт распылителя возможен в следующих случаях:

  1. Залипание иглы в корпусе по причине загрязнения, деформации, задиров или выкрашивания рабочих поверхностей.
  2. Загрязнение сопла распылителя.

Порядок действий при ремонте распылителя

Отремонтировать распылитель можно несколькими способами. Одним из них является ультразвуковая чистка, к которой прибегают для снятия нагара с внутренних поверхностей. Однако при сильной закоксованности распылителя полное удаление нагара этим способом невозможно. Более того, ультразвук не может восстановить механически изношенные поверхности.


Один из вариантов ремонта распылителя — ультразвуковая чистка

Другой вариант ремонта распылителей — притирка с помощью полировочных паст разной степени зернистости. Недостатком этого способа является возможное нарушение геометрии взаимного расположения деталей. В результате может происходить утечка топлива в форсунку из распылителя. Притирка не поможет и в случае сильной механической деформации поверхностей.


Элементы форсунки располагаются в строго определённойпоследовательности

Притирка осуществляется следующим образом.

  1. Форсунка зажимается в тисках. Отворачивается гайка, фиксирующая распылитель.
  2. Игла промывается в ёмкости с топливом, протирается чистой ветошью и продувается сжатым воздухом.
  3. Для притирки иглы используют пасту с содержанием абразива и чугунный притир для окончательной обработки. Игла пропускается по притиру для удаления рисок. При этом следует избегать появления новых повреждений.
  4. С помощью никелирования восстанавливается рабочий объем иглы.
  5. Механически обрабатывается корпус распылителя. Он должен приобрести гладкий и блестящий вид.
  6. Иглу вставляют в корпус. Зазор между иглой и корпусом не должен превышать 1–2 мкм. В противном случае никелирование следует повторить.

Таким образом, ремонт распылителя заключается в очистке от нагара, шлифовке и наращивании объёма. Процесс этот достаточно трудоёмок. Если заменить распылитель форсунки сможет практически каждый автовладелец, то для самостоятельного ремонта потребуется специальное оборудование.

Притирка распылителя

Во избежание ошибок процесс притирки распылителей следует рассмотреть более подробно. Для притирки потребуется:

  • паста ГОИ;
  • густое автомобильное масло;
  • дрель.

Паста ГОИ измельчается в порошок и разводится с маслом в пропорции 1 к 2. Затем состав наносится в корпус распылителя, игла зажимается в дрель, и на самых низких оборотах производится притирка к корпусу. При этом необходимо постукивать иглой о корпус в течение минуты. Затем детали промывают в чистом топливе и продувают компрессором. После этого проводится притирка только маслом.

Все элементы, в том числе и сама форсунка, промываются в керосине, продуваются и собираются.


Посадочное место для иглы в корпусе распылителя восстанавливается методом притирки с помощью специальных паст

Как продлить срок службы распылителя

Для увеличения срока службы распылителя рекомендуется придерживаться ряда простых, но важных правил:

  • заправляйтесь только качественным топливом на проверенных АЗС;
  • своевременно меняйте топливный фильтр;
  • используйте присадки для топлива, очищающие топливную систему от воды и примесей;
  • при появлении проблем в работе двигателя незамедлительно проведите диагностику на СТО.

Эти простые рекомендации позволят избежать серьёзных расходов при внеплановой замене форсунок.

Алгоритм замены форсунок на дизельном двигателе достаточно прост. Сделать это может даже неискушённый автолюбитель. Ремонт распылителя более сложен и трудоёмок. Однако при наличии желания и необходимых инструментов его тоже можно осуществить своими руками. Заправляйтесь качественным топливом, своевременно меняйте топливные фильтры, и проблемы с форсунками будут возникать гораздо реже. Удачи на дорогах!

(4 голоса, среднее: 2 из 5)

Как найти причину поломки?

Это делается при помощи специального тестера, вначале проверяют подаваемое напряжение на форсунки (нормальное давление от 0 до 2-3В), если напряжение есть, значит с форсункой всё в порядке. Далее осуществляется проверка обмотки клапанов форсунок. При нормальной работе форсунок они имеют сопротивление 12-16 Ом, в системах с турбонаддувом – 4-5 Ом, а в системах с моноинжектором – 4-5 Ом. Подвижность электроклапана форсунки определяется моментальным подключением клемм форсунки к источнику электропитания, например, к аккумулятору двигателя. Нормально работающий инжектор будет слегка щёлкать, это будет говорить о нормальной работе клапана, при этом, если клапан работает, а цилиндр нет, значит, форсунка очень сильно загрязнена.
На станциях техобслуживания уровень загрязнения форсунок проверяют при помощи мультитестеров по продолжительности импульсов, которые ЭБУ подаёт для открытия клапана. Если форсунка загрязнена, то время импульса увеличивается.
Также, если в работе двигателя обнаружены нарушения, то можно проверить токсичность отработавших газов. Их токсичность повышается при переобогащении смеси, ухудшении смесеобразования, при невозможности воспламенения горючей смеси.
Если в машине установлен трёхкомпонентный катализатор, то здесь показателем ухудшения работы форсунок может служить увеличение содержания окислов азота. При этом, если иномарка новая, то не отработанное топливо в виде газов может быстрее вывести катализатор из строя.

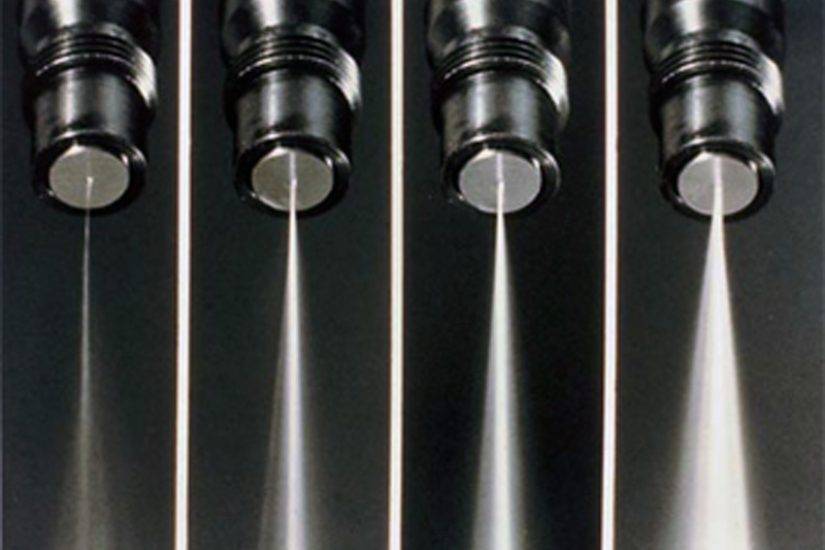

Качество распыла дизтоплива

Нормально работающая форсунка в момент подачи топлива производит одиночный, короткий и «кучный» впрыск, который сопровождается резким звуком. Распространенной ситуацией является то, что отверстия сопла форсунок (распылителя) могут быть частично забиты или изношены. Тогда сопло требует чистки или замены.

В этом случае деталь необходимо закрепить на проверочном стенде и направить соплом в специально подготовленное место. В это место нужно положить чистую бумагу для того, чтобы упростить процесс диагностики. Далее осуществляется резкий впрыск топлива. После этого на бумаге можно увидеть следы или прорывы листа от струй солярки. Общее количество таких следов после впрыска должно быть идентичным сравнительно с общим количеством отверстий  в конструкции распылителя. Если следов на бумаге меньше, тогда некоторые отверстия забиты и требуется очистка сопла (распылителя) дизельной форсунки.

Следы солярки на бумаге должны иметь одинаковую сгущенность, а также располагаться на равном удалении от центра

Важной функцией инжектора является не только подача, но и обеспечение максимально равномерного распыла дизтоплива по окружности

Отверстия прочищают после разбора инжектора. Осуществлять чистку без разбора элемента не рекомендуется по причине того, что грязь и отложения останутся внутри. Распылитель и остальные детали необходимо тщательно промывать в керосине. Образовавшийся нагар, который находится снаружи составных элементов, аккуратно удаляется деревянным скребком. Сами отверстия прочищаются небольшим куском тонкой и мягкой стальной проволоки.

Обратите внимание, что диаметр проволоки обязательно должен быть меньше диаметра отверстий сопла минимум на 0,1 мм. Если сопловые отверстия получат увеличение их суммарного сечения или будет нарушена правильная форма отверстий, это приведет к снижению скорости выхода топлива из форсунки

Качество распыла автоматически ухудшится.

Распылитель подлежит замене, если диаметр отверстий сопла увеличен всего на 10% от максимально допустимого. Также поводом для замены сопла выступает и разница в диаметрах отверстий на 5%. После чистки или замены распылителя осуществляется обратная сборка форсунки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
