Чтобы подобрать подшипник, недостаточно знать только три числа из старой маркировки или измерить вал штангенциркулем. Один и тот же внутренний диаметр может встречаться у десятков серий с разной наружной обоймой, шириной, грузоподъёмностью и типом уплотнений. Если поставить деталь «почти подходящего» размера, она может сесть с перекосом, не войти в посадочное место, перегреваться или быстро разрушить вал и корпус.
На практике подбор подшипника по размерам начинают с трёх базовых размеров: внутреннего диаметра, наружного диаметра и ширины. Но проверять их нужно вместе с типом подшипника, посадками, зазорами и условиями работы. Иначе совпадение по геометрии даст ложную уверенность: подшипник встанет на место, но не выдержит скорость, осевую нагрузку или смазку, для которой был рассчитан узел.
Какие размеры действительно определяют совместимость
Внутренний диаметр показывает, на какой вал устанавливается подшипник. Наружный — в какой корпус или посадочное гнездо он должен входить. Ширина влияет не только на то, поместится ли деталь по месту, но и на жёсткость узла, площадь контакта тел качения и допустимую нагрузку. Эти размеры обычно записывают в формате d × D × B. Например, 20 × 47 × 14 означает 20 мм по валу, 47 мм по корпусу и 14 мм по ширине. Совпадение только одного или двух параметров не гарантирует заменяемость.
Как правильно измерить старый подшипник

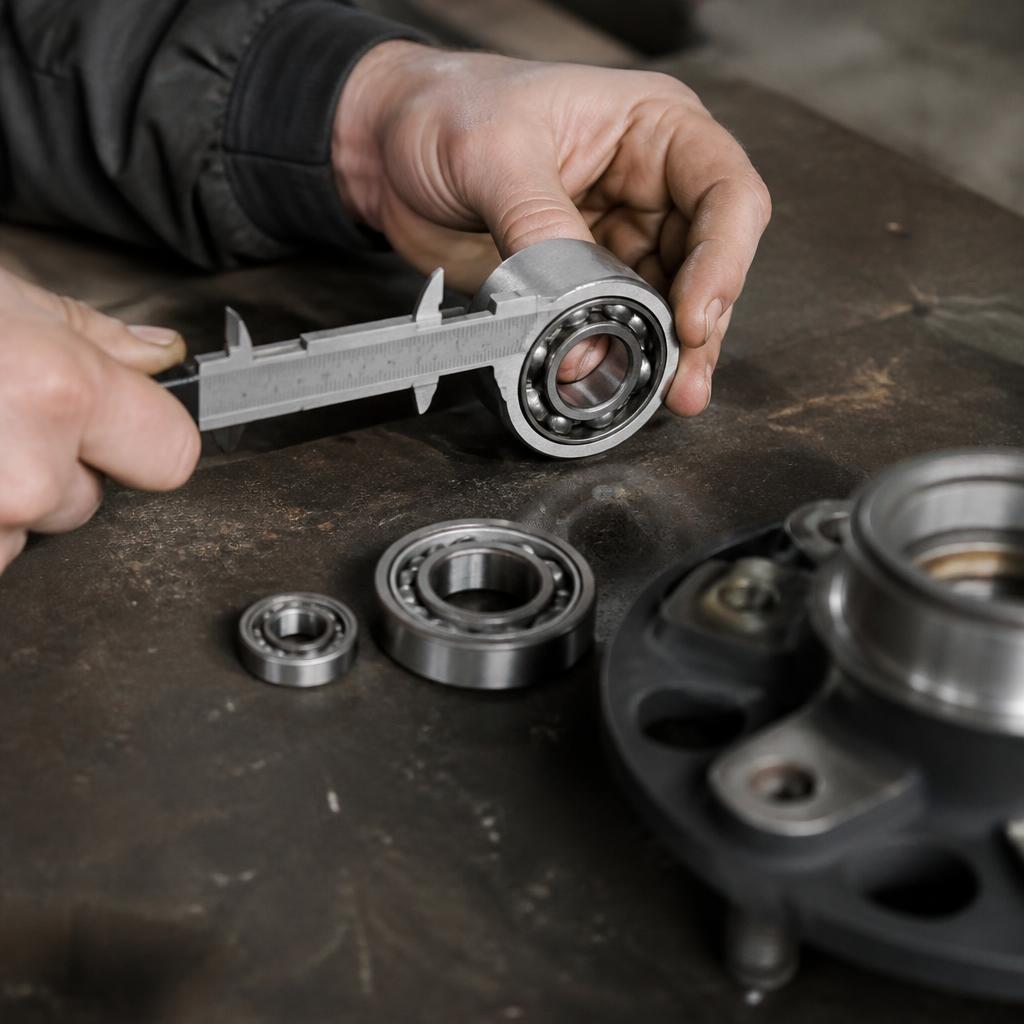

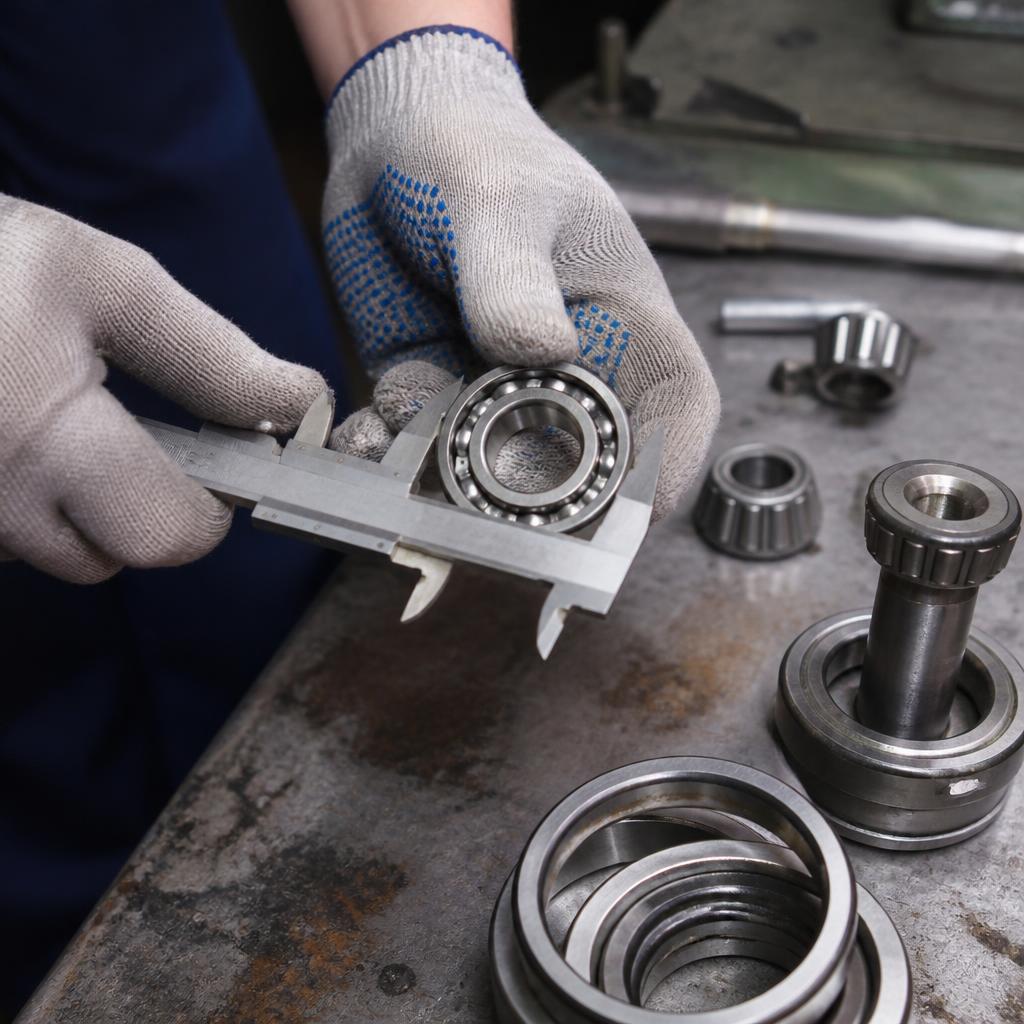

Если маркировка читается, сначала сверяют её с каталогом производителя: это надёжнее, чем измерение изношенной детали. Когда обозначение стёрто, подшипник измеряют после очистки от грязи и следов смазки. Для работы нужен исправный штангенциркуль или микрометр, а мерить лучше в нескольких точках, потому что износ и деформация искажают результат.
- Внутренний диаметр измеряют по внутреннему кольцу, без перекоса инструмента.
- Наружный диаметр — по внешнему кольцу, также в нескольких положениях.
- Ширину проверяют по общей толщине подшипника, а не по одному кольцу.
- Если значения получаются «нецелыми», учитывают износ: реальный номинал часто оказывается ближайшим стандартным размером.
Почему одинаковые размеры не всегда означают полную замену
Даже при совпадении d, D и B подшипники могут отличаться по конструкции. Радиальный шариковый, роликовый, упорный и игольчатый варианты работают по-разному и воспринимают разные нагрузки. Один рассчитан в основном на радиальное усилие, другой допускает заметную осевую составляющую, третий требует особенно жёсткой посадки. Кроме того, есть исполнения с металлическими шайбами, контактными уплотнениями, канавкой под стопорное кольцо, увеличенным внутренним зазором или термостойкой смазкой. Если заменить конструкцию без учёта этих особенностей, ресурс узла может резко сократиться.
Что проверить после размеров
Тип нагрузки и режим работы
Для медленно вращающегося механизма с ударной нагрузкой подойдёт не то же решение, что для электродвигателя или вентилятора. Нужны данные о скорости, направлении сил, наличии вибрации, загрязнения и нагрева. При высоких оборотах особенно критичны класс точности, качество смазки и уплотнения, а при тяжёлой нагрузке — серия подшипника и его грузоподъёмность.
Посадка на вал и в корпус
Если вал изношен или корпус разбит, новый подшипник правильного размера всё равно не будет работать как нужно. Слишком свободная посадка вызывает проворачивание колец, слишком тугая уменьшает рабочий зазор и ведёт к перегреву. Поэтому вместе с размерами проверяют состояние посадочных мест, овальность и следы выработки.
Частые ошибки при подборе
Самая распространённая ошибка — искать замену только по внутреннему диаметру. На втором месте — попытка поставить более узкий или более широкий подшипник «если входит». Это меняет положение шкивов, шестерён, дистанционных втулок и стопорных элементов. Ещё одна проблема — игнорирование маркировки суффиксов: две детали с одинаковыми базовыми размерами могут различаться по зазору, уплотнениям и материалу сепаратора. Наконец, нельзя без проверки переходить между метрическими и дюймовыми сериями: расхождение иногда кажется небольшим, но для посадки оно критично.
Когда размеров достаточно, а когда нет
Если подшипник работает в простом узле с умеренной нагрузкой и старая маркировка известна, трёх размеров часто хватает, чтобы найти нужную позицию в каталоге и затем уточнить исполнение. Но для редукторов, ступиц, станков, насосов и другого ответственного оборудования только геометрии мало. Тогда подбирают не просто аналог по месту, а совместимую по нагрузке и режиму деталь. В спорных случаях ориентируются на каталог конкретной серии или техническую документацию узла: это надёжнее, чем подбор «на глаз» по похожему внешнему виду.
