Устанавливаем противотуманные фары на Рено Дастер своими руками: видео и жгут проводов к ПТФ

Регулировка противотуманных фар

Когда установка завершена, вы убедились, что противотуманки работоспособны, пора перейти к их регулировке:

Ставим машину на ровную поверхность, важно, чтобы впереди была стена, ворота гаража или что-то в этом роде.
Проверяем одинаковое ли давление в колесах.
Мерим расстояние от середины фары до асфальта (земли).
Вычитаем 5 см из расстояния фар до пола, рисуем полоску на стене, соответствующую этой величине.
Включаем противотуманки и настраиваем их таким образом, чтобы верхняя граница светового потока была на горизонтальной линии.

На этом регулировку можно считать завершенной. Теперь вы будете уверены, что никому не доставите неудобств неправильным направлением света.

Противотуманные фары значительно улучшают видимость на дороге в темное время суток, а также в условиях плохой погоды. Вы не только себе упростите движение, но и остальные водители будут вас лучше видеть. Главное не забыть произвести их регулировку.

Птф на приору ставят для улучшения штатного света, проезжая по темным участкам дороги, или в тумане, они просто необходимы. Противотуманные фары на Приору – это привилегия люкс комплектаций. Лада Приора выпускалась в 2 вариантах дизайна бамперов: рестайлинг SE, дорестайлинг, поэтому артикул детали отличается — о нем ниже. Во всех остальных, пустых комплектациях автомобиля Приора на место Птф ставятся заглушки, которые со временем хочется заменить на противотуманки. Обычно этот момент настает тогда, когда водитель впервые проедет на своем автомобиле по глухому туману – так, что видимость минимальная, ехать страшно, а надо. В таких случаях включается аварийка, передвижение должно быть медленным, аккуратным — а были бы туманки, водитель чувствовал бы себя увереннее.

Подключение птф делается за 7-8 шагов, при желании выполнить можно самому в гараже — читайте об этом в этой статье.

Особенности установки ПТФ на Рено Дастер

Заводские «противотуманки»

Прежде всего, некоторые модели Рено уже укомплектованы ПТФ, которые справляются с любыми погодными условиями. Однако, по большей части комплектация данный вид фар не включает, а производитель предусмотрел их самостоятельную установку. Прежде чем определяться самому, как как установить противотуманные фары на Рено Дастер актуально изучить специализированное видео и правила монтажа.

Ксенон в фару?

Одним из вариантов решения проблемы будет установка ксенона в уже идущие в комплектации фары ближнего света. Такой подход обеспечивает качественное освещение и может заменить ПТФ в условии ухудшения погоды. Однако, слишком сильное повышение освещения будет ослеплять водителей встречных автомобилей, а сама установка ксенона потребует также монтажа дополнительного оборудования – омывателей и автокорректора.

Установка ПТФ от Рено Сандеро

Противотуманные фары от автомобиля Рено Сандеро — один из самых популярных вариантов замены

Наиболее частым (и многократно опробованным) методом является установка ПТФ от Сандеро. В данном случае используются противотуманные фары Фаза-1 с «родными» крепежами и зажимами. Подключение таких ПТФ не вызывает сложностей и занимает минимум времени (без опыта и специальных знаний – около часа).

Порядок и правила монтажа ПТФ

В первую очередь, необходимо заранее подготовить инструменты и комплектующие, которые потребуются для установки противотуманных фар.

Вам потребуется:

  1. приготовить сами ПТФ,
  2. инструмент для монтажа,
  3. жгут,
  4. кронштейны и накладки.

Как правило, переключатель под рулевой колонкой уже предусмотрен самим производителем.

Первый шаг – подготовка места для установки

Необходимо прорезать отверстия в бампере для установки ПТФ, используя специальные коронки или обычный нож (при должной сноровке это сделать просто). Отверстие прорезается в заглушках, которые установлены вместо ПТФ и должно точно соответствовать размеру 9 сантиметров ( такой же используется и диаметр коронки).

Второй шаг – снятие бампера

Винты Torx T30, 9 шт.

Для снятия бампера необходимо выкрутить девять болтов. Два болта расположены в верхней части бампера, два – по бокам, а оставшиеся пять – снизу. Первыми выкручиваются боковые болты, потом освобождается низ и, последними – два верхних. Далее бампер нужно просто потянуть на себя, он должен легко отщёлкнуться. Сломать при этом что-то будет довольно сложно, а сама процедура займет всего несколько минут.

Третий шаг – крепление ПТФ

Крепление ПТФ с Сандеро необходимо использовать с комплектом

Следует подчеркнуть, что данные ПТФ нельзя закрепить при помощи крепежей с Логана. Крепление простое и потребуется инструмент, который можно найти у любого водителя в багажнике или гараже.

Четвертый шаг – подключение ПТФ

Для подключения можно использовать подрулевой переключатель Рено Дастер с ПТФ или выбрать один из еще двух вариантов. Можно рассмотреть все три варианта подключения и выбрать оптимальный:

  1. Подключение осуществляется посредством соединения с габаритами. Такой метод будет удобен во время дневной езды и обеспечит качественную работу ПТФ. Для подключения необходимо соединить массу на самих габаритах и подсоединить второй провод к лампе ПТФ.
  2. Подключение осуществляется к задним ПТФ. В данном методе также будут задействован ближний свет фар параллельно с противотуманными. О замене лампы ближнего света здесь!
  3. Подключение к жгуту проводов ПТФ Рено Дастер, которые уже предусмотрены комплектацией. В данном методе также будет соединение с ближним светом, которое можно разделить с ПТФ посредством установки специального подрулевого рычага.

    Разъём ПТФ у левой фары

    На обновлённом Дастере разъём будет под бампером правой фары

Это интересно: Почему скрипят тормоза, основные причины

Важные особенности выбора

Рено Дастер бывает полноприводным 4×4 и моноприводным (привод идет на передние колеса). Из-за этого, покупая машину 2013, 2014, а может и 2016 года выпуска или нашего сегодняшнего 2017, не забывая и про 2015 год, будьте готовы столкнуться с некоторыми проблемами.

Большинство ТСУ совместимы с полноприводной и моноприводной версией кроссовера. Но монтаж потребует некоторых корректировок. К примеру, часто приходится подпиливать язычок на бампере. Есть версии ТСУ, которые подходят под бампер кроссовера, но тут придется выбирать — оставить целым бампер или иметь возможность возить запаску.

Если это полноприводная версия, тогда тут все несколько проще, на первый взгляд. Вы монтируете кронштейны (в простонародии щечки), а потом устанавливаете их на балку. Но тут есть нюанс. Придется демонтировать защитный экран, а вот назад уже его не поставите. Хотя автовладельцы утверждают, что ничего страшного в этом нет.

Производители

Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.

На рынке есть несколько лидеров в лице:

  • Bosal VFM;
  • Трейлер;
  • Лидер-Плюс.

Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.

  • Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
  • Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
  • Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
  • Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
  • Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;
  • Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.

Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.

Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.

Установка противотуманных фар на рено логан

Ниже подробно описано, как самостоятельно установить ПТФ, на примере Логана фаза 2.

Перед установкой проверяем наличие реле ПТФ в блоке под капотом и наличие нужного предохранителя (F31) в блоке предохранителей, находящемся в торце торпедо со стороны водителя.

Нам понадобится запчасти:

  1. Комплект противотуманных фар (ПТФ);
  2. Подрулевой переключатель (с положением для передних ПТФ);
  3. Рамки (кронштейны) под противотуманные фары (комплект);
  4. Жгут подключения;
  5. Накладки на бампер (для Рено Логан фаза 2).

Для установки подрулевого переключателя понадобится крестовая отвертка и ключ торкс на 20.

Отодвигаем сиденья назад на максимум, потому что подлезть туда очень проблематично. Берем торкс и снизу откручиваем 2 винта. После чего отпускаем рычаг регулировки руля по высоте, оставляем его в таком положении (для Фаза2) и тянем за верхнюю часть кожуха (снимается без проблем). Теперь нижняя (не снимайте ее до конца, а лишь чуть опустите, чтобы был доступ к болтикам держащих подрулевой, иначе потом сложно вставить кожух на место).

Откручиваем 2 болтика переключателя вынимаем его и отсоединяем шлейф, нажав на боковые фиксаторы. Подключаем новый (будет щелчок), ставим на место и закручиваем болтиками. Вставляем до конца нижний кожух. Далее – верхний. И защелкиваем их между собой. Можно поднять руль в самое верхнее положение и зафиксировать рычагом наклона руля (для Фаза2). Закручиваем два винта.

Проверяем.

Накладки на бампер имеют фиксаторы, но для надёжности лучше подстраховаться двусторонним скотчем. Так же, перед установкой ПТФ на Логан Фаза 2, можно заготовить шаблон из картона, по которому будут просверлены отверстия для защёлок накладок и отверстие под ПТФ.

Для Логан Фаза 1 понадобится просто вырезать заглушки в бампере, в нишах ПТФ.

Сейчас читают: Лампы, применяемые в автомобиле Рено Логан — автомануал заказ автокниг с доставкой в любую точку мира

Для установки ПТФ понадобится:

  1. Шаблон;
  2. Маркер;
  3. Дрель;
  4. Нож;
  5. Обезжириватель;
  6. Пластиковые хомуты.

Снимаем бампер.

Обезжириваем и размечаем бампер (Фаза2)/вырезаем заглушки (Фаза1).

Берем дрель и по разметке сверлим отверстия. Зачищаем их ножом. Убираем мусор и ещё раз обезжириваем, чтобы скотч приклеился. Устанавливаем заглушки в бампер. Прижимаем до защёлкивания и удерживаем пару секунд, чтобы скотч приклеился.

Далее, надо поставить ПТФ с рамкой на штатные пластмаски.

Фото до пропила отверстий.

На этом этапе возникает проблема – штатные заглушки, которые должны крепить рамку с ПТФ к бамперу крайне сложно найти в продаже. Вместо них используются пластиковые хомутики.

Рамка ПТФ имеет пластиковую полоску. Берем дрель и просверливаем все 4 крепления на бампере и 4 отверстия в рамке. Стягиваем пластиковыми хомутиками.

Должно держаться неподвижно.

Финальный этап – подключение.

Подключаем жгут к разъему, находящемуся за бампером с водительской стороны.

Внимание! В самой дешевой комплектации этого разъема нет (его придётся докупать и прокладывать отдельно)!

Место крепления жгута на Фаза2 — под нижней решеткой. (в Фаза1 – иначе).

Хомутами можно дополнительно закрепить накладку

Подключаем правую ПТФ

Прокладываем жгут

Подключаем левую ПТФ

Проверяем

Выключаем. Ставим бампер на место.

При креплении левого брызговика смотрим, чтобы жгут не болтается в воздухе.Если болтается – можно зафиксировать хомутом.

Готово.

Бесплатная замена масла в Логан-Шоп

Скоро открытие на Ветеранов 101

Двойная скидка на сервис

Акция Приятное знакомство- скидка 20% на работы

Рекомендации по выбору и установке противотуманных фар

Противотуманки Дастера, ввиду их низкого расположения подвержены большому риску повреждения, поэтому к ним предъявляются особые требования. Они должны иметь герметичный, крепкий корпус и толстое стекло, и устанавливаются строго на штатные места.

Прежде всего необходимо знать: по ПДД, согласно ГОСТ8769-75, противотуманки устанавливаются в количестве не более 2-х, не далее 40 см. от бокового края передней проекции и не менее 25 см. от уровня дороги. Они должны включаться только при включенных габаритах. Противотуманки должны быть сертифицированы по Предписаниям 19 ЕЭКООН и иметь заводскую надпись с указанием страны сертификации, номера, литеры, категории и пр. свойств этих фар. Если нет кода страны и литеры В, значит это простые стекла, а не линзы противотуманок. Располагаться они должны ниже линии основной оптики (за исключением полноприводных автомобилей).

Рекомендации по выбору

Немецкая фирма Osram по праву считается одним из ведущих производителей противотуманок. Большинство автомобильных брендов выбирают ее высококачественные и надежные ПТФ. Однако такие фирмы как Philips, Hella, DLAA, Wesem и IPF, тоже довольно популярны у нас. Противотуманки для Дастер сейчас несложно купить в автомагазинах и на рынках. При наличии довольно широкого ассортимента и ценового диапазона, хочется заметить, экономить здесь не следует. Возможность нарваться на азиатскую низкокачественную поделку, которая подведет в самый неподходящий момент, довольно высока. Из этих же соображений лучше обойти стороной рынки и развалы.

Приобретая противотуманки необходимо учитывать:

  • ПТФ должны генерировать луч достаточной ширины, имеющий резкую верхнюю границу (иначе они будут светить в гущу тумана, ухудшая обзор и слепить встречных водителей;
  • стеклянные линзы для противотуманок лучше пластиковых, они лучше пропускают свет и гораздо прочнее, менее подвержены царапинам и не мутнеют со временем, как пластиковые;
  • корпус наружных, открытых противотуманок должен обладать округлой, аэродинамической формой, во избежание дополнительных шумов и свистов при движении;
  • лучше если противотуманки будут разборными — при перегоревшей лампочке или треснувшем стекле не надо будет менять фару в сборе;
  • они обязательно должны иметь вертикальные и горизонтальные регулировки.

Применяемые лампы — обычно однонитевые, имеющие обозначение Н1, (лампы с обозначениями Н2, Н3, Н4 — это усовершенствованные Н1), встречаются маркировки Н11 и НВ4. Это галогенные лампы, обеспечивающие достаточный световой поток, имеющие невысокую стоимость и длительный срок службы.

Лучше если противотуманки на Рено Дастер будут жёлтые. Жёлтый светофильтр не пропускает синюю, наиболее рассеиваемую полосу спектра, отражающуюся и слепящую водителя при езде в ливень, снегопад, при задымленной дороге и в других условиях, когда отсутствует свободная, как при тумане, прослойка.

Монтаж ПТФ Рено Дастер

На люксовых моделях Renault Duster уже установлены противотуманки, но в среде владельцев есть мнение что они совершенно бесполезны. Максимум на что они годятся — ДХО. И хотя производитель предусмотрел возможность установки ПТФ на всем модельном ряде Дастер (за исключением экспресс), не все так просто. Далеко не все дилеры соглашаются установить их, самостоятельная же установка ПТФ нарушает гарантийные условия и обязательно создаст проблемы при прохождении ТО.

Если решение об установке принято, необходимы:

  • приготовленные для установки ПТФ линзовые для Рено Дастер;
  • инструмент для установки и подключения;
  • набор кронштейнов и накладок;
  • жгут.

Для начала необходимо вырезать отверстия диаметром 90 мм. в бампере Duster, в заглушках, предназначенных для установки ПТФ. Сделать это можно и ножом, но удобнее применив коронку, или специальный инструмент — балерину. Затем откручиваем 11 болтов крепления бампера в следующем порядке: боковые 4 шт. (по два с каждой стороны), потом 5 расположенных снизу и верхние 2. Закончив, слегка надавив отводим бампер назад и услышав щелчок снимаем. Для установки необходимо использовать набор зажимов, накладок и креплений Сандеро (Логановские не подойдут). После установки фар в подготовленные отверстия на бампере, сборка производится в обратном порядке.

Какова роль ПТФ и характеристики?

Нередко «Логановоды» озадачиваются вопросом: противотуманные фары для Рено Логан действительно ли необходима только для передвижения в условиях тумана? А вот и нет! Эти приборы оказывают существенную помощь ездоку при движении ночью на загородных магистралях или на неосвещенных участках. Если заводская комплектация не предусматривает наличия ПТФ, то настоятельно рекомендуется их приобрести и смонтировать в заранее предусмотренные места на бампере. Когда оптика будет качественной, комфорт поездки гарантированно улучшится.

Для эффективности освещения дорожного полотна в условиях повышенной туманности в противотуманных приборах, необходима не только установка потивотуманных фар, а установка специальных ламп накаливания с желтым спектром освещения. Некоторые владельцы, желая повысить световой эффект, устанавливают в противотуманные фары лампы с повышенной мощностью. С одной стороны, это неплохо, но при отсутствии правильного подхода к данной операции, можно в качестве «вознаграждения» заиметь «облезлые» рефлекторы.

Конструктивные аспекты такого элемента, как стекло противотуманной фары весьма близки к таковым у обычной головной оптики. Применив правильный выбор ламп и корректную настройку пучка, можно обзавестись полезным осветительным прибором, а не только изысканным элементом экстерьера.

Какие лампы установлены в птф Дастера

С завода устанавливаются галогенные лампы с цоколем H11 12v/55w. Как правило с завода устанавливаются лампы фирмы Philips, тип лампы long Life. То есть лампа h11 с увеличенным сроком службы.

Срок ее работы зависит от условий эксплуатации, при постоянно включенных противотуманных фарах около года.

Если же вы используете птф только в темное время суток или в условиях плохой видимости, «родные» лампы служат до 4 лет.

Какие лампы лучше установить

  • PHILIPS H11-12-55 LONGLIFE ECO VISION P-12362LLECO
  • BOSCH H11-12-55 Pure Light 1987302084
  • OSRAM H11-12-55 O-64211
  • МАЯК H11-12- 55 УЛЬТРА 82110UL
  • KOITO H11-12-55 0110

Это стандартные галогенные лампы, от оригинальной до недорогой китайской. Если вам не хватает света, и хочется поставить лампы поярче, можно установить в птф Дастера лампы

  • KOITO H11-12-55 Вт (100 Вт) Other Brand
  • OSRAM H11-12-55 +110% NIGHT BREAKER UNLIMITED

Это лампы с увеличенной яркостью, которые будут намного лучше стандартных освещать дорогу. Их минусы высокая стоимость и сравнительно небольшой срок службы. Если вы используете птф как ходовые огни, тогда лучше установить светодиодные лампы.

  • H11-12V/24V 4+1 диод SMD 5000K 11вт 520LM Xenite
  • H8/H9/H11/H16-12/24V белая 7000-8000К Маяк

Эти лампы не будут освещать дорогу, но в качестве ДХО отлично подойдут и будут потреблять не более 5-10 Вт, по сравнению с обычными галогеновыми лампами потребляющими 110Вт.

Ознакомьтесь с нашей инструкцией по замене ламп в передних блок фарах (ближнего, дальнего света и габаритных огней) на Рено Дастер.

Помимо ламп, необходимо производить и замену свечей зажигания на Дастере, тут мы подробно описали как это сделать.

Не забывайте следить за состоянием передних тормозных колодок Дастера, они влияют на безопасность и торможение. Во время меняйте колодки.

Инструкция по самостоятельной замене ламп

Снимаем или выворачиваем правое колесо влево. Это необходимо чтобы добраться до пластиковой защиты.

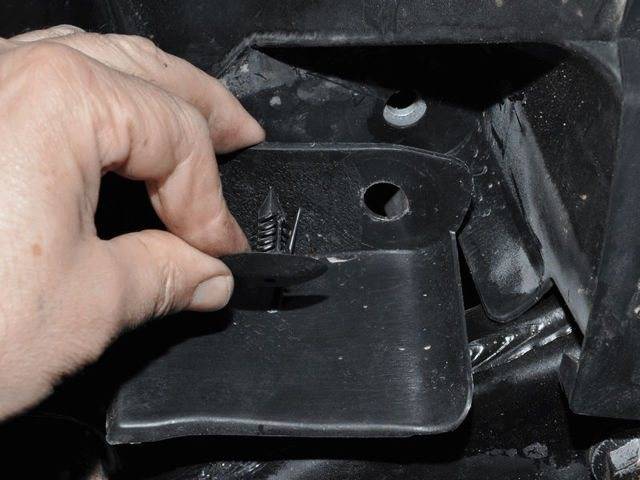

Аккуратно поддеваем отверткой клипсу и снимаем защиту.

Далее откручиваем верхнюю пластиковую гайку крепления грязезащитного щитка и вытаскиваем его из подкрылка.

Теперь с помощью ключа Torx Т-20 необходимо открутить два самореза крепления защиты к нижней части бампера

И один саморез в арке колеса.

Отгибаем защиту и видим перед собой противотуманную фару

  • Отжимаем и снимаем колодку идущую к лампе
  • Берем лампу и поворачиваем на пол оборота против часовой стрелки.
  • Устанавливаем лампу и производим сборку в обратной последовательности.

Как снять противотуманную фару

При необходимости замены самой птф, снять ее очень легко. Нам потребуется ключ Torx T-20 с помощью которого откручиваем два самореза крепления птф и снимаем ее.

Регулировка птф на Рено Дастер

После замены ламп или установки новых птф желательно проверить регулировку. Для этого в нижней части бампера есть специальное отверстие для регулировки.

С помощью отвертки откручиваем либо закручиваем регулировочный винт, регулирую световой пучок.

Какие птф установлены с завода на Renault Duster

Оригинальные противотуманные фары Valeo 261500097R. Левая и правая птф одинаковы. Это номер противотуманной фары без декоративной накладки, так как они продаются отдельно.

  1. Правая накладка: 261A23831R, 263316044R
  2. Левая накладка: 261A35148R, 263361007R
  3. Если по каким либо причинам у вас вышла из строя проводка птф на Дастере, вот ее оригинальный артикул 240707566R

Установка ПТФ

Приору необходимо загнать на смотровую яму и проверить, все ли необходимые компоненты для модернизации есть под рукой:

  • Комплект ПТФ и проводки.
  • Плоскогубцы.
  • Набор отверток и ключей.

Установка фар

  1. Отключаем минусовую клемму от аккумуляторной батареи и переходим к креплениям переднего бампера – саморезы расположены сверху, снизу и сбоку. Снимаем бампер Лада Приора; Выкрутите отмеченные крепления и снимите передний бампер
  2. Переходим к заглушкам. Они крепятся при помощи нескольких саморезов, здесь удобней всего будет работать короткой крестовой отверткой;
  3. Необходимо поместить противотуманные фары на места, где были заглушки. Для крепления можно использовать саморезы от заглушек; Снимите заглушки и на их место прикрутите противотуманные фары
  4. Теперь нам нужно найти в наборе самый длинный провод. Подключаем его к левой фаре, а затем к правой и протягиваем со стороны АКБ в моторный отсек;
  5. «Десятым» ключом демонтируем оба бачка Лада Приора, ключом на 13 откручиваем крепления дворников;
  6. Нам необходимо добраться к левому краю обивки, для этого нужно снять защиту. Шланг необходимо отодвинуть в сторону, ослабьте хомут;
  7. Теперь обивку можно полностью достать;
  8. Наша задача – протянуть проводку фар через заглушку в салон Приоры и закрепить провода хомутом, который идет в наборе;
  9. Собираем компоненты Лада о обратной последовательности. К болтам картерной защиты обязательно нужно подвести провода.

Подключение электрики в салоне

Под рулевой колонкой Лада необходимо снять защитный пластик – проворачиваем три защелки на 90 градусов;
Под предохранительным блоком вы увидите саморез – выкручивайте его и вытаскивайте блок. В комплект ПТФ входит инструкции, в которой присутствует подробная схема подключения;
Теперь переходим к центральной панели. Достаньте заглушку и кнопку включения обогрева заднего стекла, вы найдете эти элементы слева от часов;
Берем кнопку ПТФ из комплекта. Синий провод идет на предохранительный блок, остальные необходимо подключить кнопке обогрева – вы сможете сделать это при помощи зажимов, которые идут в наборе. Вот схема подключения:
Нам нужно установить реле ПТФ в блок

Здесь важно не перепутать: провода, идущие из капота, подключите к F18 и F17, также к эти гнездам следует подвести желтый провод, черный и красный идут на А86 и А30, предохранители из вставьте в F18, F17, провод синего цвета подведите к A Разобраться с этим вам поможет схема. Подключаем реле в указанные гнезда

Установка ПТФ на Лада Приора завершена. Осталось собрать детали и подключить минусовую клемму к батарее. Работают противотуманки только при включенном зажигании. Ставить крышки приборной панели стоит только тогда, когда вы убедились, что оптика работает исправно. Осталось провести регулировку фар, для этого используется стандартная схема.

Виды оптики

Противотуманные огни подразделяются на несколько типов:

  • штатные;
  • универсальные;
  • линзовые;
  • лазерные противотуманки.

Заводская оптика монтируется на автомобили в высоких комплектациях и соответствует всем требованиям. Включение оптики возможно только при активном ближнем свете или габаритах. Для настройки угла луча используется специальный барашек, который находится на корпусе.

Универсальные огни требуют самостоятельной установки, подключения и настройки. Для крепления используются металлические держатели, которые прикручиваются к бамперу или усилителю кузова. При выборе оптики доверять стоит только известным производителям: это фары Hammali, Hella, Osram, PIAA, Wesem, Morimoto. Неизвестные китайские изделия плавятся при долгом использовании и плохо поддаются настройке.

Линзованные фары устанавливаются в редком случае и способны выдавать мощный луч света, который пробивает туман и освещает обе обочины. Для самостоятельной установки существуют комплекты с крепежами, кнопкой и проводами.

Лазерные варианты устанавливаются на задний бампер и используются для обозначения автомобиля в условиях недостаточной видимости.

Описание для до рестайлинговых

Блок под капотом

Общая фото — схема

Описание предохранителей

F1Не используется
F2Не используется
F3 (25)Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
F4 (15)Цепь электромагнитной муфты компрессора кондиционера
F5 (40)Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
F6 (60)Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60)Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60)Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25)Цепи, находящиеся под напряжением в положении S и А ключа зажигания
F10 (80)Силовые цепи реле включения электрообогревателя салона
F11 (50) и F12 (25)Цепи блока управления ABS

Обозначение реле

  • К1 — Реле большой скорости вентилятора системы охлажде­ния
  • К2 — Реле кондиционера
  • КЗ — Реле малой скорости вентилятора системы охлаждения
  • К4 — Реле топливного насоса и катушек зажигания
  • К5 — Главное реле системы управления двигателем
  • К6 — Не используется
  • К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
  • К8 — Реле вентилятора отопителя

Другие варианты исполнения данного блока.

В этом случае, полное описание можете скачать тут.

Блок в салоне

Расположен в торце приборной панели с водительской стороны за крышкой.

Схема

Расшифровка

F1 (20)Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10)Цепи ламп сигналов торможения
F4 (10)Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)Цепь управления электромагнитной муфтой заднего редуктора
F6Резерв
F7Резерв
F8Резерв
F9 (10)Цепь лампы ближнего света левой блок-фары
F10 (10)Цепь лампы ближнего света правой блок-фары
F11 (10)Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)Цепь лампы дальнего света правой блок-фары
F13 (30)Цепи электро стеклоподъемников задних дверей
F14 (30)Цепи электро стеклоподъемников передних дверей
F15 (10)Цепь блока управления ABS
F16 (15)Цепи обогрева сидений водителя и переднего пассажира
F17 (15)Цепи звуковых сигналов
F18 (10)Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)Цепь лампы заднего противотуманного света
F21 (5)Цепи элементов обогрева наружных зеркал заднего вида
F22Резерв
F23Резерв
F24 (5)Цепь контроля усилителя рулевого управления
F26 (5)Цепь блока управления подушками безопасности
F27 (20)Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)Цепи центрального замка
F31 (15)Цепь противотуманных фар
F32 (30)Силовая цепь реле обогрева стекла двери багажного отделения
F33Резерв
F34 (15)Цепь электромагнитной муфты заднего редуктора
F35Резерв
F36 (30)Силовая цепь реле К8 вентилятора отопителя
F37 (5)Цепи электроприводов наружных зеркал заднего вида
F38 (15)Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)Реле электродвигателя системы отопления, кондиционирования и вентиляции

Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).

Это интересно: Замена элементов выпуска отработавших газов Renault Logan 2004-2015 Бензин

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
