Где находится реле бензонасоса на Форд Фокус 2

Предохранители и реле Ford Focus 2

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рисунок 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1.
Таблица 10.1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне
*При их наличии.


рисунок 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рисунок 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Таблица 10.2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве

*При их наличии.

2. …и опустите монтажный блок вниз.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…
3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.
4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

ВНИМАНИЕ ! Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару. 6

Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета)

6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.

Эл. оборудование Поломки эл. оборудования Предохранители и реле Аккумулятор Генератор Поломки генератора Монтаж генератора Шкив генератора Стартер Поломки стартера Монтаж стартера Ремонт стартера Контакты замка зажигания Личинка замка зажигания Монтаж замка зажигания Система управления двигателем Поломки системы управления дв. Катушка зажигания Монтаж катушки зажигания Блок управления двигателем Датчики системы управления двигателем Лампочки и их замена Блок-фара Корректор света фар Боковой поворотник Задний фонарь Фонарь заднего хода Противотуманки Дополнительный стоп-сигнал Освещение номерного знака Освещение салона Освещение багажника Переключатели под рулём Звуковой сигнал Мотор лобового стеклоочистителя Мотор заднего стеклоочистителя Стеклоомыватель Мотор стекло-подъёмника Мотор вентилятора радиатора Сопротивление вентилятора радиатора Мотор печки Сопротивление вентилятора печки Обогрев заднего стекла Приборная панель Блок управления световыми приборами Выключатели на приборной панели Выключатель аварийки Блок управления стекло-подъёмниками и зеркалами Антенна Датчик лампы давления мсала Датчик топлива Датчик гидроусилителя Выключатель света заднего хода Выключатель стоп-сигнала Выключатель круиз-контроля Выключатель лампы ручного тормоза Аварийное отключение подачи топлива

ford-manual.ru

Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг (видео)

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

Где искать предохранитель прикуривателя

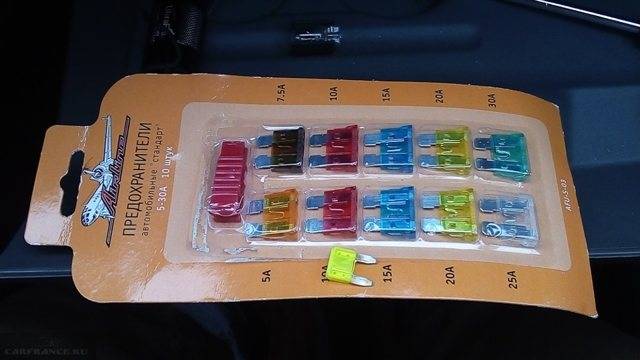

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
  • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

  1. Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

  2. Монтажный блок опускаем на максимально возможное расстояние.

    Где-то тут наши предохранители.

  3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
  4. Выдвигаем монтажный блок на себя.
  5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

    Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

  6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
  7. Собираем монтажный блок в обратном порядке.

Топливный насос Форд Фокус 2: замена

На модели Форд Фокус 2 бензонасос установлен так, что специального технологического отверстия для его обслуживания попросту нет. Это касается как дорестайлинговых версий Фокус II, так и моделей уже после рестайлинга. Имеется только заглушка, под которой отверстия недостаточно для извлечения модуля.

Отсутствие отдельного лючка бензонасоса означает следующее:

  1. официально замена модуля осуществляется только после снятия бензобака с автомобиля (способ сложный);
  2. чтобы снять бензонасос ФФ2 без снятия бензобака, потребуется дополнительно вырезать в полу автомобиля отверстие под задними сидениями (часто практикуется при самостоятельном обслуживании);

Важно понимать, что каждый из указанных способов замены позволяет снять на Форд Фокус бензонасос, однако также нужно учитывать плюсы и минусы того или иного метода извлечения модуля

Снятие бензобака  для замены топливного насоса

Метод замены со снятием топливного бака является официальным, так как в кузове нет необходимости проделывать отверстие, выполнять резку днища и т.д.

Данный способ замены предполагает получение свободного доступа к нижней части автомобиля. Для этого необходимо загнать автомобиль на смотровую яму, эстакаду или поднять на подъемнике.

Для замены со снятием бака потребуется подготовить набор ключей, молоток, отвертку (плоскую) и проникающую смазку типа WD-40, а также ветошь.

Перед снятием крепежа, болты и гайки следует обработать смазкой. Затем потребуется сбросить давление в системе питания, сняв реле К4 (дорестайлинговые модели) или реле R19 (после рестайлинга). Отключив предохранитель бензонасоса Форд Фокус, мотор следует завести и ждать, пока он не заглохнет.
Сначала следует снять тепловой экран топливного бака. Далее следует обнаружить пару трубопроводов возле бака, которые отсоединяются путем нажатия на фиксаторы (с одной стороны подковыривается и вытаскивается белая защелка из пластика, затем надавливается фиксатор и происходит размыкание).
Следующий шаг — удаление трубопровода заливной горловины (ослабляется хомут, стягивается трубка с выходного патрубка). Теперь нужно открутить три болта крепления металлических лент, которые удерживают бак.
Теперь можно снимать бензобака (предварительно из него откачивается топливо при помощи груши или бензостойкого шланга). Далее внешняя поверхность бака очищается от грязи, после чего модно откручивать прижимное кольцо из пластика.
Выполнив данную процедуру, можно извлекать топливный стакан из бака, после чего выполняется проверка, ремонт или замена насоса

При установке нового насоса важно учитывать, что на корпусе есть стрелка, которую следует совместить с риской, выполненной на топливном баке.
Установив насос, следует затянуть прижимное кольцо. Учитывайте, что кольцо из пластика, то есть сильно затягивать его не следует. Важно добиться надежной фиксации модуля, при этом не перетянуть кольцо.

Важно добиться надежной фиксации модуля, при этом не перетянуть кольцо.

Как поменять бензонасос Форд Фокус 2 без снятия бака

Второй метод замены неофициальный, так как лючок под бензонасос потребуется вырезать. Помните, подобные работы могут привести к случайному возгоранию топлива! Также минусом является то, что после вырезания лючка в днище данные участки могут быть подвержены активной коррозии.

Для выполнения работ потребуется подготовить:

  • ножницы для резки металла;
  • болгарку и дрель;
  • напильник;
  • шуруповерт.

Также желательно подготовить кисточку, антикоррозийные составы или мастику для обработки металла. Это позволит предотвратить развитие коррозии днища и защитить металл от воздействия влаги.

Для замены насоса в баке без его снятия нужно выполнить следующее:

проделать отверстие в полу под задним сидением (желательно заранее сделать шаблон)

Отверстие делается болгаркой или ножницами;
далее от насоса отсоединяются клеммы, патрубки (ветошью нужно закрыть концы топливопровода);
деревянным бруском следует сбить кольцо-фиксатор и выкрутить кольцо;
теперь насос можно извлечь, предварительно очистив верхнюю часть бака от грязи, чтобы мусор не попал внутрь;
С учетом того, что края проделанного отверстия будут ржаветь, х необходимо обработать антикором, поле чего покрасить.
Также важно после установки насоса не оставлять отверстие без заглушки (игнорирование данного правила приведет к тому, что воздух на скорости будет создавать шум). Часто проблему решают путем установки лючка от другого авто. Например, подходит лючок от ВАЗ «десятки».

Например, подходит лючок от ВАЗ «десятки».

Как Разобрать Блок Предохранителей Форд Фокус 2

Основной блок предохранителей на Ford Focus 2 располагается под капотом — в его правом дальнем углу.

Схема расположения предохранителей:

  • 36 — РСМ
  • 35 — предохранитель клапанов, РСМ
  • 34 — предохранитель катушки зажигания, форсунок
  • 33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
  • 32 — предохранитель датчиков кислорода
  • 31 — предохранитель зарядки аккумулятора
  • 30 — предохранитель коробки передач, РСМ
  • 29 — предохранитель системы климат-контроля
  • 28 — управление свечой
  • 27 — компрессор кондиционера
  • 26 — коробка передач
  • 25 — предохранитель зажигания
  • 24 — предохранитель вспомогательного отопителя
  • 23 — предохранитель омывателя
  • 22 — предохранитель усилителя руля
  • 21 — предохранитель вспомогательного отопителя
  • 20 — звуковая сигнализация
  • 19 — предохранитель ABS
  • 18 — инвертирующий усилитель мощности
  • 17 — крыша
  • 16 — предохранитель левого обогревателя ветрового стекла
  • 15 — предохранитель вентилятора охлаждения двигателя
  • 14 — предохранитель правого обогревателя ветрового стекла
  • 13 — предохранитель стартера
  • 12 — реле зажигания
  • 11 — предохранитель стартера и приборов
  • 10 — вентилятор климат-контроля
  • 9 — предохранитель силового агрегата
  • 8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
  • 7 — насос системы динамической стабилизации, антиблокировочная система
  • 6 — предохранитель свечей подогрева
  • 5 — предохранитель вспомогательного отопителя
  • 4 — блок предохранителей
  • 3 — блок предохранителей
  • 2 — предохранитель усилителя руля
  • 1 — предохранитель вентилятора охлаждения

https://youtube.com/watch?v=7vShMbVIpHI

Жгут блока предохранителей форд фокус 2 в скрутках

Полез в блок в салоне и обнаружил ужасную работу предыдущих хозяев машины.

Замена предохранителя на Форд Фокус 2

В данном мини уроке вы увидите(узнаете) как менять предохранитель на Форд Фокус 2 и как находить какой предо…

В салоне автомобиля располагается еще один блок предохранителей. Диагностика Форд Фокус 2 своими руками Михаил: Подскажите какие амортизаторы взамен оригиналу поставить на форд фокус 2 универсал. Диагностика Форд Фокус 2 – это осмотр автомобиля и выявление неисправностей. Монтажный блок в моторном отсеке Форд Фокус 2. Ford Focus Hatchback Бортжурнал Где и как найти диагностический штекер на Форд Фокус 3. Топливный фильтр на Форд Фокус 2 – меняем без автосервиса. Выключатель (замок) зажигания — Форд Фокус 2 Замена задней ступицы Форд Фокус 2 своими руками с фото и видео Его можно найти под бардачком.

Схема расположения предохранителей в салоне Форд Фокус:

  • 143 — предохранитель левого ближнего света
  • 142 — предохранитель правого ближнего света
  • 141 — электропривод зеркала заднего вида, габариты заднего хода
  • 140 — предохранитель левого дальнего света
  • 139 — предохранитель правого дальнего света
  • 138 — трансмиссия, акселератор, силовой агрегат
  • 136 — предохранители жиклеров и насоса омывателя
  • 135 — ночная подстветка
  • 134 — электрика водительской двери, центральный замок
  • 133 — электрика пассажирской двери, центральная система блокировки
  • 132 — стоп-сигнал
  • 131 — предохранитель заднего стеклоочистителя
  • 130 — не задействован
  • 129 — предохранитель очистителя ветрового стекла
  • 128 — не задействован
  • 127 — предохранитель стеклоподъемников
  • 126 — система управления без ключа
  • 125 — предохранитель правых габаритов
  • 124 — предохранитель левых габаритов
  • 123 — предохранитель обогрева зеркал
  • 122 — подушка безопасности
  • 121 — обогрев передних сидений
  • 120 — электрика задней правой двери
  • 119 — гнездо питания в багажнике
  • 118 — электрика задней левой двери
  • 117 — подсветка номера
  • 116 — предохранитель фар и противотуманных фар
  • 115 — внешнее освещение от генератора
  • 114 — иммобилайзер, питание от генератора
  • 113 — подфарники
  • 112 — предохранитель аудио-системы
  • 111 — топливный насос
  • 110 — переключение освещения от генератора (в дневное время)
  • 109 — дополнительное гнездо питания сзади, прикуриватель
  • 108 — система навигации, аудио-система
  • 107 — система бортовой диагностики, питание приборов от аккумулятора
  • 106 — система управления без ключа
  • 105 — предохранитель обогревателя заднего стекла
  • 104 — внутреннее освещение
  • 103 — внешнее освещение от аккумулятора
  • 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
  • 101 — привод крыши, привод водительского кресла, привод люка
  • 100 — питание электронных модулей от замка зажигания

Видео-инструкция по замене предохранителя на Форд Фокус 2:

ford блок предохранителей разобрать фокус Форд Фокус

Предохранители и реле в салоне Ford Focus 2007, 2008, 2009 и 2010 годов (рестайлинг)

НоминалПредохранитель Назначение
Ф10010АПитание электронных модулей от контакта
F10120 АБлок управления вентиляцией люка, электрорегулировки сидений с электроприводом. Для автомобилей со съемной крышей — тяга крыши
F10210АРегулировка рулевой колонки, блок обогрева салона, приемник дистанционного управления, сажевый фильтр.
F10310АПостоянный заряд батареи для наружного освещения
F10410АОсвещение салона, система энергосбережения
F10525АОбогрев заднего стекла
F10620 АСистема бесключевого доступа и запуска
F10710АДиагностический разъем и питание комбинации приборов от аккумулятора
F1087,5 ААудио, радио и дополнительные функции комбинации приборов (аудио и навигационная система)
F10920 АПеределан предохранитель прикуривателя Форд Фокус 2, дополнительная розетка в багажнике
F11010АДневные ходовые огни с питанием от генератора
F11115АТопливный насос (для автомобилей с бензиновым двигателем)
F11215ААудиосистема (на батарейках)
F11310АДневные ходовые огни
F11410АИммобилайзер, питание приборной панели от замка зажигания
F1157,5 АНаружное освещение — питание от замка зажигания
F11620 АПротивотуманные огни
F1177,5 АПодсветка номерного знака автомобиля
F11820 АМодуль электрооборудования в левой задней двери
F11915АВилка багажника Форд Фокус 2
F12020 АМодуль электрооборудования в правой задней двери
F12120 АЭлектрообогрев передних сидений
F12210АПОДУШКА БЕЗОПАСНОСТИ, подушки безопасности
F1237,5 АТепловые зеркала
F1247,5 АГабаритные огни с левой стороны
F1257,5 АГабаритные огни с правой стороны
F12620 АСистема бесключевого доступа и запуска
F12725АЭлектрические окна
F128Бронирование
F12920 АСтеклоочиститель (предохранитель стеклоочистителя)
F130Бронирование
F13115АОчиститель заднего стекла
F13215АСтоп-сигналы
F13325АРеле центрального замка, силовой модуль двери переднего пассажира
F13420 АЦентральный замок, Электромодуль в двери водителя
Ф13520 АДневные ходовые огни
F13615АОмыватель ветрового стекла, подогрев форсунок омывателя
F13710АРезервный аккумулятор для противоугонной системы
F13810АЭлектронный блок управления двигателем, электронная педаль акселератора, электронный блок управления АКПП
F13910АДальний свет — правая фара
Ф14010АДальний свет — левая фара
F14110АЗеркала заднего вида с электроприводом, фонари заднего хода
F14215АБлижний свет — правая фара
F14315АБлижний свет — левая фара

Всё про бензонасосы Ford Focus: какие устанавливать, фильтры, реле

На всех машинах сегодня применяются топливные насосы. Не является исключением и «Форд Фокус». Со временем приходится выяснять, какие именно топливные насосы следует устанавливать владельцу этих авто, если понадобится замена элемента.

Какие бензонасосы устанавливаются на «Форд Фокус»: модели, конструкция, расположение

В системе топливной подачи автомобилей «Форд Фокус» бензонасос исполняет роль транспортировщика топлива из бака к двигателю. Желательно устанавливать на эти автомобили оригинальные запчасти. Но стоят они дорого. Поэтому некоторые довольствуются альтернативными вариантами. К примеру, довольно популярны итальянские бензонасосы ERA.

Несколько интересных моментов по «еровским» моделям:

  • фирма ERA не производитель, а поставщик запчастей. Она сама ничего не производит, а является лишь упаковщиком тех или иных компонентов. Таким образом, бензонасос для американского автомобиля, упакованный этой фирмой, можно считать тоже оригинальной деталью;
  • нередко на рынке можно встретить топливные насосы, упакованные в такие же коробки с надписью Mesmer. Цена на модели чуть ли вдвое ниже, чем на продукцию ERA. В чём подвох? Оказывается, это насос «левого» производства, скорее всего, изготовленный в Китае; Топливный насос Messmer в упаковке рекомендуется тщательно проверять
  • для определения подделки рекомендуется посмотреть в первую очередь на этикетку упаковочной коробки. Наклейка «китайца» более низкого качества, распечатана на чёрно-белом принтере. Второе — смотреть на наличие защитной плёнки поверх насоса, на которой должна быть нанесена фирменная надпись ERA. На подделках её, как правило, нет; Надпись ERA внутри упаковки свидетельствует об оригинальности продукции
  • наличие этикетки Visteon на верхней части насоса тоже можно считать фирменным отличием настоящего «фордовского» товара; Этикетка Visteon на бензонасосе как знак качества и оригинальности

Аналогичные топливные насосы, которые без всяких проблем подходят на «Форд Фокус» – от автомобилей Volvo S40, Mazda 3. Стоят они чуть дороже итальянских, но дешевле оригинальных.

Оригинальный топливный насос автомобилей «Форд Фокус» в конструктивном плане — это модель электрического погружного роторного насоса. Оснащён насос фильтрами грубой и тонкой очистки, регулятором давления. Погружной вариант модели насоса на сегодняшний день считается лучшим, так как он снижает риск образования паровых пробок. Горючее здесь подаётся под давлением, а не в результате разрежения.

Оригинальные бензонасосы для «Форд Фокус» производятся в США. Цена на детали — порядка 3–5 тыс. руб. (во времена дефицита стоимость подскакивала до 20 тыс. руб.). Аналоги, как и говорилось, дешевле почти вдвое.

Определить топливные насосы «Форд Фокус» можно по каталожным номерам:

  • 1234552;
  • 1254193;
  • 1305354;
  • 1309160;
  • 1312617;
  • 1529595.

Особой разницы между топливными насосами для автомобилей «Форд Фокус» разных поколений нет. Однако рекомендуется при покупке указывать год выпуска и модификацию двигателя.

Все насосы для американского автомобиля рассчитаны на производительность от 3 до 4,15 бара. Пропускную способность в 90 л./ч. можно считать достаточной. Однако на автомобилях последнего поколения с более мощным двигателем желательно подбирать модели с пропускной способностью 115 л./ч. Если пропускная способность насоса будет низкой, а мотор — мощным, это приведёт к лишним нагрузкам на ДВС и топливный насос

Важно также знать, что на Ford Focus идут модели насосов длиной 11,5 см с диаметром 38 мм

Расположен топливный насос на верхней поверхности бака, рядом с лючком. Нужно снимать задний диван, чтобы до него добраться (на седанах) или лезть со стороны багажника (в хэтчбеках). Однако инженеры при разработке автомобиля не учли, что насосы, пусть и оригинальные (высокого качества), но совсем не вечные. Предусмотри они люк под сиденьем, демонтаж насоса значительно бы упростился. Здесь же насос поставлен прямо в бак. Чтобы его вынуть, приходится резать бак.

Как проверить бензонасос на Форд Фокус 2?

Неисправность в системе топливоподачи можно установить по следующим признакам:

  • силовой агрегат не запускается;
  • во время движения часто возникают рывки, как будто мотору не хватает мощности, падают его обороты;
  • при работе силового агрегата на холостых оборотах можно отчетливо различить всевозможные шумы в области расположения бензобака.

Однако, при появлении описанных симптомов, не стоит опрометью, бросив все дела, бежать в автомагазин за новым бензонасосом. Вначале стоит его продиагностировать и убедиться, что именно он является источником описанных проблем.

Диагностика работы детали состоит из проверки создаваемого им давления. Сразу после включения зажигания начинает работать топливный насос. Поэтому, если он исправен и на его клеммы поступает напряжение, должен раздаться отчетливо слышимый звук его работы.

Стоит отметить, что при наличии давления в топливной системе насос подачи бензина не включится. Говоря проще, при повторном включении зажигания система уже находится под давлением и звук работающего бензонасоса не будет слышен.

При подозрении поломки топливного электронасоса первым делом стоит проверить его предохранитель и реле.

Проверка давления осуществляется при помощи подключенного в цепь топливной рампы манометра. При нажатии акселератора прибор должен отреагировать на это изменением показаний. Обратное говорит о неисправности бензонасоса.

Ford Focus | Проверка реле топливного насоса

Проверка реле топливного насоса

1. Реле топливного насоса (2) находится
у справа в багажнике позади облицовки, над аккумуляторной батарей.
Обратитесь к сопроводительной иллюстрации. Оно снабжает электрическим
током топливный насос. Посредством предохранительного выключателя
оно прекращает подачу топлива, если при включенном зажигании не
поступают импульсы числа оборотов двигателя. Если для проверки системы
впрыска необходимо запустить топливный насос, не запуская двигателя,
отсоедините реле и соедините коротким проводом клеммы 30 и 87b (Дизель:
клемму 87). Диаметр провода 1.5 мм.

Для проверки реле топливного насоса
аккумуляторная батарея должна быть заряжена.

2. Проверьте предохранитель системы впрыска.
Расположение предохранителей показано на крышке блока предохранителей.
3. Отсоедините реле топливного насоса.

4. Соедините коротким проводом клеммы 30 и 87b (Дизель:
клемму 87). Обратитесь к сопроводительной иллюстрации. Не повредите
при этом чувствительные контакты реле. Если насос работает, замените
реле. Если насос не работает, проверьте провода, идущие к реле и
топливному насосу. При необходимости замените провод.

5. Проверьте реле/топливный
насос, обратитесь к Разделам Реле и Проверка
реле.

Где находится реле бензонасоса на Форд Фокус 2 видео

Замена предохранителя на Форд Фокус 2

Ford Focus не заводится

Меняю предохранитель на Форд Фокус2

замена топливного насоса форд фокус 2 (Focus 2)

Как поменять бензанасос на Форд Фокус 2. Азбука Форд.

Практический видеоурок Ремонт бензонасоса Форд Фокус 2

Замена предохранителя на Форд Фокус 2

https://youtube.com/watch?v=NkYHZy1YtaI

Ford Galaxy ,не заводится ? решаем проблему.

Схема предохранителей в блоке на Форд Фокус 2

Ford Focus Sigorta Kutusu – Fuse Box – Блок предохранителей

Также смотрите:

  • Как снять магнитолу Шевроле лачетти хэтчбек видео
  • Тест драйв порше кайен дизельный видео
  • Тест драйв Тойота ленд крузер прадо 2005 видео
  • Смотреть тест драйв тагаз с 190
  • Втулки стабилизатора Тойота Королла 2008 замена видео
  • Обзор вольво s60 2004 года
  • Краш тест ipad air 2
  • Honda air blade обзор
  • Как снять прикуриватель на БМВ е34 видео
  • Большой тест драйв брилианс h530
  • Место аварии дедюшко видео
  • Видео обзор Шевроле авео 2011
  • Видео гонок на мотоциклах аварии
  • Элен феррари видео
  • Toyota alphard 2015 обзор

Как Снять Прикуриватель На Форд Фокус 2

Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2

В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.

  • Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
  • Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
  • Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:

Купить Лопатки для разбортки тут: Или тут: Купить Кожу тут:  …

https://youtube.com/watch?v=lnIwhWpiIuA

Как сделать кнопку прикуривателя ?

Простенькое видео для тех кто столкнулся с проблемкой неработающей кнопкой прикуривателя.Способ удобен…

На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.

Местонахождение предохранителя прикуривателя

Заглушить мотор Ford Focus и выключить зажигание.

Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки

В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока

В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
