Подскажите где предохранитель на дворники Лада Приора

Распространенные неисправности

Как и любое другое электромеханическое устройство, прикуриватель Приоры имеет свойство ломаться. Иногда это может быть вызвано дефектами конструкции, иногда сбоями в бортовой цепи машины, а иногда и по вине самого пользователя. К частым неисправностям прикуривателя можно отнести:

  • западание тех самых биметаллических «ушек»;
  • перегорание спирали;
  • нарушение контакта в разъеме;
  • перегорание предохранителя.

К неисправностям также можно отнести и перегорание лампы подсветки, однако, это больше относится к снижению уровня комфорта, нежели к серьезным поломкам. К тому же, она нисколько не влияет на работу самого устройства, и легко устраняется путем замены лампы.

Западание ушек характеризуется отсутствием фиксации патрона в нажатом положении. Оно может быть вызвано либо низким качеством металла, из которого они изготовлены, т.е. дефектом, либо же высокой интенсивностью или длительным периодом использования прикуривателя.

Проблема решается путем подгибания «ушек» внутрь при помощи тонкой отвертки, естественно после обесточивания бортовой цепи. Если после недолгого использования проблема возникает вновь, прикуриватель лучше заменить.

При перегорании спирали патрон фиксируется при нажатии, однако не нагревается. Диагностируется неисправность путем прозвона при помощи автомобильного тестера. Спираль не рекомендуется восстанавливать, так как это может повлечь снижение ее сопротивления, что внесет нежелательные коррективы в работу бортовой цепи. В этом случае прикуриватель также необходимо заменить.

Нарушение контакта несложно определить, сняв облицовку тоннеля и проверив состояние разъема. Эта неисправность не критична, и может быть устранена самостоятельно за несколько минут.

А вот, что касается предохранителя, то эту неисправность есть смысл рассмотреть отдельно, так как его неисправность чаще всего вызвана человеческим фактором.

Замена

Если в процессе эксплуатации транспортного средства возникла поломка, и было обнаружено, что перегорел предохранитель, то необходимо произвести его замену. Если этого не сделать, прекратится подача электричества, например, на фары.

Выполнить процесс можно собственными руками, что значительно сэкономит денежные средства. Стоит рассмотреть несколько случаев:

  • Если перегорел предохранитель основного блока, то необходимо заглушить двигатель, отсоединить клеммы от аккумулятора и только после этого приступать к рассматриваемому агрегату. С помощью инструментов нужно открутить крышку и пинцетом извлечь неисправный элемент. На его место тем же самым пинцетом будет установлен новый предохранитель. Стоит отметить, что к каждому блоку идет набор запасных предохранителей, и многие водители предпочитают возить его с собой, что является неплохим решением.
  • В случае если сгорел предохранитель монтажного блока, требуется также отключить работу генератора. После этого с помощью отвертки необходимо извлечь блок из распиновки приборной панели. Как только все крепежные крючки будут откручены, а сам агрегат извлечен, можно воспользоваться пинцетом для замены.
  • Наконец, последний случай – поломка предохранителя третьего блока. В этой ситуации нужно отключить подачу топлива и воспользоваться ключом на «8», чтобы открутить гайку щитка. Впоследствии на помощь снова придет пинцет.

Никаких сложностей процесс замены предохранителя не представляет, поэтому нет необходимости отправляться с автомобилем на СТО.

В результате следует сказать, что Лада Приора привлекает покупателей небольшой стоимостью, однако перегрев предохранителей – частая проблема в процессе эксплуатации. И чем дольше автолюбитель будет пользоваться данным транспортным средством, тем чаще он будет сталкиваться с подобной проблемой.

Приора сгорает предохранитель вентилятора отопителя

Конкретно по теме, я бы отбросил разьем от мотора и посмотрел горят предохранители или нет (лучше конечно тестером прозвонить). Все нормально меняем/ремонтируем мотор, нет ищем КЗ в проводке блоке САУО.

С дворниками всё нормально? Предохранитель у них один на двоих с печкой!

да, с дворникиами порядок. по крайней мере сейчас ехал, работал вентилятор на 1ке и дворниками тоже пользовался,но почему то мне кажется что и когда не работал вентилятор,с дворниками тоже было все в порядке,хотя точно не помню. в любом случае дворники работают.

предохранитель поменял,сейчас на 1,2 скоростях работает выше не пробовал но предыдущий поменяный 15 минут назад на 3-4 расплавился в секунды. Да и еще, между дворниками и отопителем связи точно нет,на дворники отдельный предохранитель. Выдергивал предохранитель вентилятора печки и дворники работают.

Отключи прикуриватель(скорее всего он коротит)

Thundercat,тут дело в моторе,и только в нём. Не парься с прикуривателем и дворниками! Ситуация такая у многих,в том числе и у меня! На форуме поднимался этот вопрос уже несколько раз!

Выход: либо замена мотора — он залит,засран листьями и тп.,а то и заржавел весь! Либо не использовать мотор на высоких оборотах!

Похоже мотор окончательно стал такие токи по цепям гонять даже на минимальных скоростях!?

Кстате посмотрите кто нибудь — если вставить предохранитель при включённом зажигании,но выключенном моторе отопителя — есть небольшое искрение в разъёме предохранитея в ЧЯ?

Где то пролетал совет еще поменять предохранитель на 30 А.

Постоянно перегарает предохранитель на печку! Подскажите в чем может быть проблема? С чего начинать поиск?

1) заменить фильтр салона 2) разобрать, промыть, смазать моторчик отопителя

Ну и как обычно: научиться пользоваться ПОИСКом

Была такая же фигня. Приехал на СТО мастер посмотрел и сказал иди на склад и бери матор отопителя. Этому хана. Поменял и нет проблем. А предохранитель горел точь в точь как у тебя

у меня вот резистор перегорает, который под жабо — тоже мотору хана?

Была такая же фигня. Приехал на СТО мастер посмотрел и сказал иди на склад и бери матор отопителя. Этому хана. Поменял и нет проблем. А предохранитель горел точь в точь как у тебя

у меня вот резистор перегорает, который под жабо — тоже мотору хана?

Была такая же фигня. Приехал на СТО мастер посмотрел и сказал иди на склад и бери матор отопителя. Этому хана. Поменял и нет проблем. А предохранитель горел точь в точь как у тебя

у меня вот резистор перегорает, который под жабо — тоже мотору хана?

машинка то всего 3 тыщи прошла, неужели уже успела засорится. Тем не менее 4-ая скорость работает.

А как реализована система управления печкой в матрехе ( слышал что-то про электропривод, не знаю правда ли).Я вот думаю если там принцип одинаков, т.е. если он стоит так же в разрыв патрубка, то теоретически его можно инсталировать в Классику.Если кто знает просветите или ткните ссылочкой.Пасибо всем заранее

Была такая же фигня. Приехал на СТО мастер посмотрел и сказал иди на склад и бери матор отопителя. Этому хана. Поменял и нет проблем. А предохранитель горел точь в точь как у тебя

у меня вот резистор перегорает, который под жабо — тоже мотору хана?

Источник

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

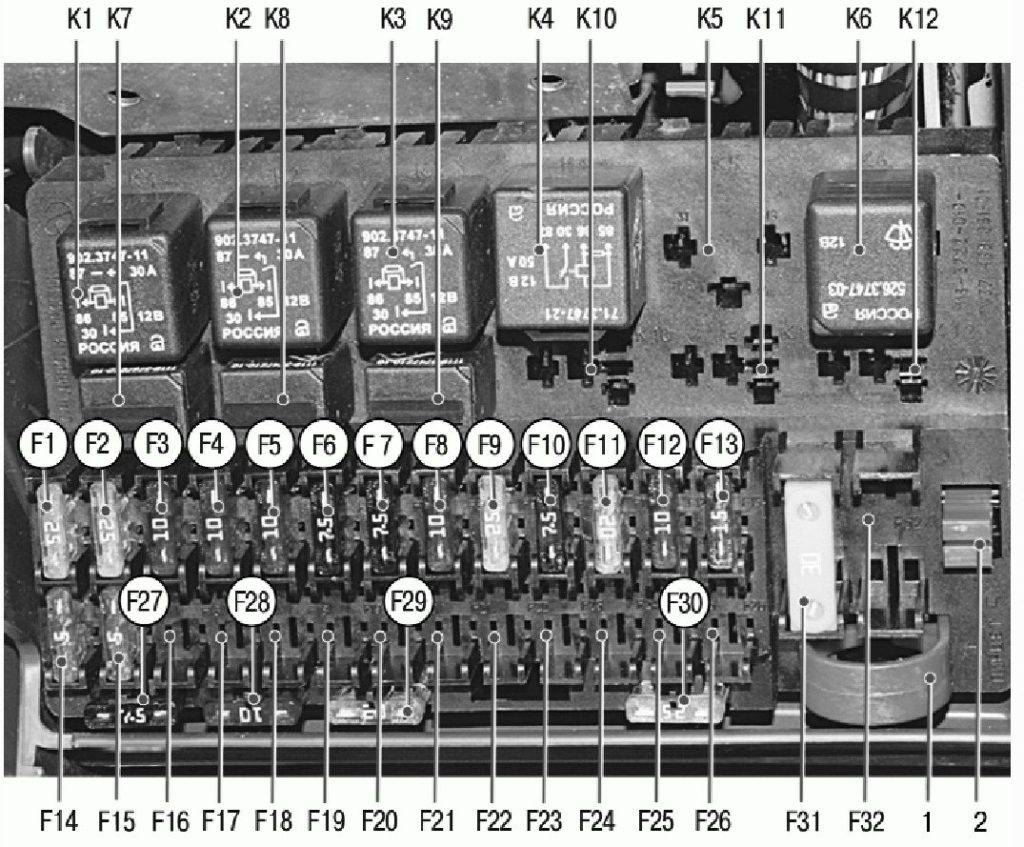

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
  3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
  4. F4 — 10А — Лампа дальнего света левой фары.
  5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света левой фары.
  7. F7 — 7,5А — Лампа ближнего света правой фары.
  8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара левая сторона.
  18. F18 — 10А — Противотуманная фара правая сторона.
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
  22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервное гнездо.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
  26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

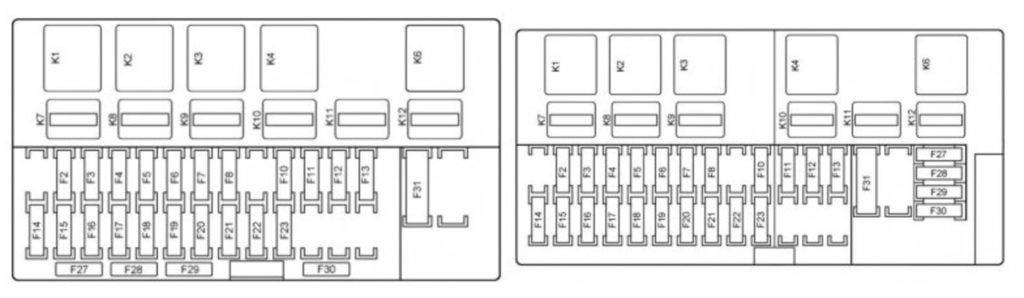

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Описание и назначение предохранителей в салоне Лады Приора

Салонный блок является основным. Именно от него по кузову расходятся все остальные потребители. В зависимости от комплектации, плавкие вставки и реле могут иметь разное назначение. Более подробно все расписано в таблицах.

Таблица салонных предохранителей:

НомерНоминалСтандарт/нормаНорма+кондиционер/Люкс
F125Вентилятор охлажденияЗапасной
F225Обогрев заднего стеклаПитание реле обогрева стекла, блок управления электропакетом, элемент обогрева заднего стекла, питание монтажного блока
F310Дальний свет правой блок-фарыДальний свет правой блок-фары, щиток приборов, индикатор дальнего света на щитке
F410Дальний свет левой блок-фарыДальний свет левой блок-фары
F510КлаксонПитание реле клаксона, питание монтажного блока, включение тревожного сигнала штатной охранной системы
F67,5Ближний свет левой блок-фарыБлижний свет левой блок-фары
F77,5Ближний свет правой блок-фарыБлижний свет правой блок-фары
F810Сигнал тревоги штатной сигнализацииПитание монтажного блока, сигнал тревоги штатной сигнализации
F925ОтопительЗапасной
F107,5 или 10Салонный плафон, подсветка щитка приборов, стоп-сигнал Щиток приборов, концевой выключатель стоп-сигнала, лампы сигналов торможения, освещение салона, дополнительный стоп-сигнал
F1110 или 20Мотор стеклоочистителяПитание монтажного блока, стеклоочиститель, кнопка обогрева заднего стекла, очиститель заднего стекла, блок управления подушек безопасности
F1220/10«Плюс» после замка зажигания Щиток приборов, ЭБУ электропакета, ЭБУ электромеханического усилителя руля, концевой выключатель лампы заднего хода, блок управления штатных парктроников
F1315ПрикуривательПрикуриватель
F145Габарит левой блок-фары, освещение номерного знака и багажникаГабаритный свет по левому борту, щиток приборов, индикатор включенного света, освещение номерного знака и багажника, ЭБУ электропакета
F155Габаритный свет правой блок-фарыГабаритный свет по правому борту, плафон вещевого ящика
F1610Питание АБСПитание АБС
F1710Левая ПТФЛевая ПТФ
F1810Правая ПТФПравая ПТФ
F1915Обогрев сиденийВыключатель обогрева сидений, элементы обогрева
F205 или 10ИммобилайзерВыключатель и сигнализатор рециркуляции воздуха в салоне, питание монтажного блока, реле ближнего света и габаритов, питание реле вентилятора отопителя, ЭБУ стеклоочистителя, ЭБУ климат-контроля, датчик света и дождя
F217,5 или 5Задние ПТФАварийная сигнализация, ЭБУ климат-контроля, питание колодки диагностики
F2220ЗапаснойМотор стеклоочистителя – автоматический режим очистки, питание монтажного блока, питание реле высокой скорости стеклоочистителя
F237,5ЗапаснойБлок управления стеклоочистителем
F24С 24 по 30 РезервС 24 по 30 Резерв
F25
F26
F27
F28
F29
F30
F3130ЭБУ электропакетаЭБУ электропакета
F32ЗапаснойЗапасной

Таблица Реле:

Номер релеОбозначение
K1Электровентилятор охлаждения (Норма) или ближнего света (комплектация ЛЮКС)
K2Обогрев стекла
K3Реле стартера
K4Реле зажигания
K5Резерв
K6Реле омывателя и стеклоочистителя
K7Реле дальнего света фар
K8Звуковой сигнал
K9Сигнал тревоги штатной сигнализации
K10Реле ПТФ
K11Обогрев сидений
K12Запасной

Чтобы запитывать цепи ЭБУ двигателя, в салоне также размещают небольшой блок плавких вставок и реле под торпедо в центральной части салона.

Таблица дополнительного монтажного блока:

НаименованиеНоминалОбозначение
Предохранитель F115Питание главного реле и блокировки стартера
Предохранитель F27,5Питание ЭБУ
Предохранитель F315Питание топливного насоса
Реле К1Главное реле
Реле К2Реле топливного насоса

Вставки в этом блоке перегорают реже, зато очень часто выходят из строя реле. Поэтом при неполадках топливного насоса, следует заглядывать, в первую очередь, сюда.

Отечественные авто

«Классика» автомобильной промышленности серий 2106, 2107, 2103 имела много слабых мест в электрическом оборудовании. Соединения от долгих лет эксплуатации ослабевают, а двигатели меняют проводимость. От вибраций и влаги появляются токи утечки на корпус, меняется распределение потенциалов.

Частой проблемой на «классике» является образование окислов на контактах. Однако такая ситуация приводит к дополнительному падению напряжения, предохранитель вряд ли перегорит. Более вероятнее, он выйдет из строя из-за слабого контакта.

Негативные режимы работы предохранителей создают проблемы при поиске неисправностей. Это возможно, когда токи превышают номинальные незначительно. Плавкий элемент постоянно греется до температуры, которой недостаточно для его сгорания.

Описание предохранителей в блоке

Как известно автомобили Лада Приора выпускались в нескольких
модификациях, следовательно, и блоки предохранителей у них тоже разные. Далее
по тексту будут указаны все устанавливаемые блоки предохранителей на автомобиль
Лада Приора.

В салоне расположены основной блок предохранителей и реле, и
дополнительный монтажный блок предохранителей и реле.

Ниже в таблицах будут представлены предохранители, которые
устанавливаются на Ладу Приору. Блоки могут отличаться в зависимости от комплектации
машины, поэтому для каждой комплектации отдельная таблица.

Основной блок предохранителей и реле Приоры в комплектации «Норма» и «Стандарт»

Комплектация «Норма» Лады Приоры отличается от стандарта наличием подогрева сидений и противтуманными фарами. В комплектацию «Норма» не входит кондиционер (не путать с «Норма+»). Основной блок устанавливается под рулевым колесом.

Дополнительный монтажный блок

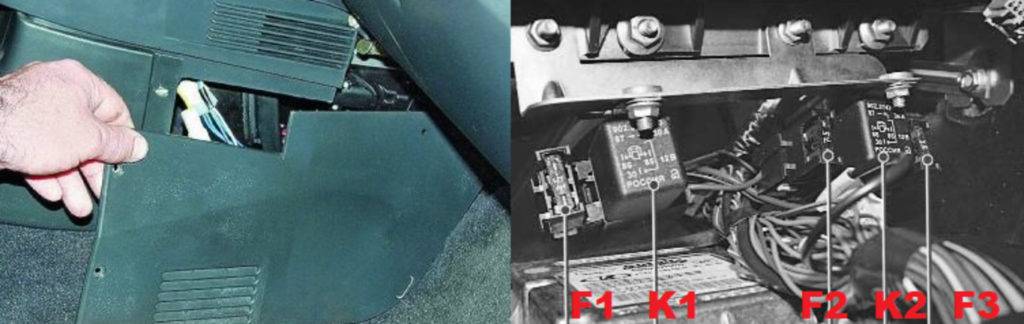

Дополнительный монтажный блок устанавливается в ногах у
переднего пассажира, для того чтобы добраться до него необходимо снять
пластиковую заглушку.

Дополнительный монтажный блок не имеет отличий и не зависит
от комплектации автомобиля.

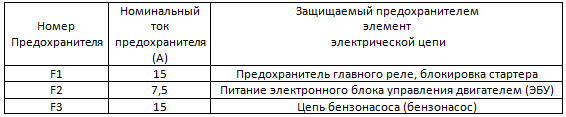

Таблица предохранителей дополнительного монтажного блока

Таблица реле
дополнительного монтажного блока

Силовые предохранители в подкапотном пространстве

Как было сказано выше, предохранители Лады приоры
устанавливаются не только в салоне, но и в подкапотном пространстве. В
некоторых комплектациях автомобилей устанавливается 2 монтажных блока в
подкапотном пространстве.

Силовые предохранители устанавливаются на все автомобили
лада приора вне зависимости от комплектации.

Таблица силовых
предохранителей  в подкапотном
пространстве

Предохранители автомобилей с климатическими системами

В автомобилях в которых установлен кондиционер
устанавливается дополнительный монтажный блок в подкапотном пространстве
отвечающий за работу климатической установки.

В блоке климата устанавливаются реле и предохранители
поэтому отдельной таблицы для них нет.

Предохранители и реле автомобиля с кондиционером HALLA

  1. Предохранитель защищающий правую цепь двигателя вентилятора (30 А);
  2. Предохранитель защищающий левую цепь двигателя вентилятора (30 А);
  3. Реле двигателя вентилятора правого;
  4. Дополнительное реле вентиляторов;
  5. Реле двигателя вентилятора левого;
  6. Предохранитель защищающий электрическую цепь питания двигателя отопителя(40 А);
  7. Предохранитель компрессора кондиционера (15 А);
  8. Реле отвечающее за работу двигателя отопителя;
  9. Реле компрессора кондиционера;

Предохранители и реле автомобиля с кондиционером Panasonic

  1. Реле скорости отопителя;
  2. Реле двигателя вентилятора правого;
  3. Реле включение вентиляторов последовательно;
  4. Реле двигателя вентилятора левого;
  5. Предохранитель левого двигателя вентилятора (30А);
  6. Предохранитель правого двигателя вентилятора (30А);
  7. Предохранитель электродвигателя отопителя салона (40А);
  8. Предохранитель компрессора кондиционера (15А);
  9. Реле электродвигателя вентилятора отопителя салона;
  10. Реле компрессора кондиционера;

Основные функции и принцип работы автомобильных предохранителей

Современные автомобили уже невозможно представить без применения электроники. А электроника, как и любая техника, может выйти из строя и, как правило, в самый неподходящий момент. Для защиты электрических цепей давно используется всем известный элемент — предохранитель. Основная задача любого предохранителя — это защита электрической цепи. Автомобильные предохранители не исключение.

В серии отечественных автомобилей Приора используются предохранители с плавкими элементами. Если сила тока в электрической цепи превышает допустимое значение, то плавкий элемент перегорает и размыкает цепь. Для изготовления плавких элементов используют сплав или один вид метала. Корпус, в который помещают плавкие элементы, изготавливают из особого вида стекла. Обычно корпус представляет собой систему креплений, между которыми фиксируют плавкий элемент. Такое расположение элементов типично для предохранителей Лада Приора.

Предохранители в Приоре находятся там, где и аккумулятор, то есть под капотом. Такое размещение, прежде всего, связано с безопасностью. Маркировка элементов обозначается латинской буквой F, что указывает на принадлежность к приборам с небольшой мощностью.

Маркировка предохранителей и реле, их расположение в монтажных блоках Приоры зависит от комплектации. Например, F9 указывает на предохранитель вентилятора отопителя, а F3 или F15 может показывать, где находятся предохранители бензонасоса на Приоре.

Для электрической цепи ВАЗ-2170, как и для других модификаций Приора характерно использование реле трех видов. Главный блок реле (или первое, главное реле) располагается с левой стороны от водителя. Еще есть монтажный блок и дополнительный блок, они находятся возле сидения пассажира.

На Приорах с кондиционером дополнительно встроен блок предохранителей и реле для осуществления функций контроля устройств, регулирующих состояние климата. В автомобилях с датчиками света запитка ламп ближнего света осуществляется через реле, которое обычно обозначают на схемах К1, но могут быть и другие обозначения.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
  3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
  4. F4 — 10А — Лампа дальнего света левой фары.
  5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света левой фары.
  7. F7 — 7,5А — Лампа ближнего света правой фары.
  8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара левая сторона.
  18. F18 — 10А — Противотуманная фара правая сторона.
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
  22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервное гнездо.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
  26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Дополнительный монтажный блок

Чтобы найти этот агрегат, необходимо заглянуть под левую ногу пассажира переднего сиденья. Устройство защищено специальной крышкой, закрепленной на блоке винтами.

Агрегат представлен двумя реле и тремя предохранителями, среди которых:

  • К1. Включение зажигания.
  • К2. Подача топлива на насос.
  • F Работоспособность электрической цепи стартера и реле.
  • F Включение контроллера двигателя.
  • F Работа топливного насоса.

Становится понятно, какой элемент и за что отвечает. С помощью данного блока обеспечивается безопасное зажигание системы с помощью центрального замка. Также данный блок способствует бесперебойной работе АБС.

Где находится реле бензонасоса Лада Приора: фото, схема

В автомобилях Лада Приора предохранитель бензонасоса является наиболее уязвимым элементом. Эту деталь достаточно часто нужно менять, и ввиду обстоятельств владельцы автомобилей делают это без посторонней помощи. Отечественный автомобиль относят к той категории, когда автолюбители производят ремонт самостоятельно.

Одна из основных деталей – блок реле и предохранителей, – который также известен под названием «монтажный блок». Этот компонент автомобильной системы замыкает в себе все электрическое оборудование.

Предохранитель бензонасоса и его функции

Функциональность системы подачи бензина в хэтчбеке Приора обеспечивается предохранителем топливного насоса. Этот компонент ответственный за функцию впрыска топлива по инжекторной подаче. Работа насоса проходит под напряжением 12 В и с его помощью осуществляется поставка топлива. В случае поломки предохранителя, автомобиль Приора не получится завести.

В чем состоит функция бензонасоса?

Этот компонент отвечает за всасывание топлива и подачу бензина к впускному инжекторному коллектору. В случае поломки подача бензина не осуществляется, и завести двигатель становится невозможно. Когда возникают неполадки с движком, владельцы автомобилей Приора в первую очередь должны провести проверку предохранителя насоса.

Работоспособность топливного насоса полностью контролирует электронная система управления. Сигнал передается в бензонасос при зажигании, после чего он начинает движение. Таким образом, создается давление определенной мощности для регулярной доставки бензина к двигателю.

Старт подачи топлива начинает ключ зажигания, приведенный в активное положение.

Принцип работы предохранителя бензонасоса

Работает предохранитель по несложной конструкции, которая включает два алюминиевых контакта и устойчивую к возгоранию пластиковую крышку. Высокое напряжение выводит его из строя и его оболочка плавится. Это является лучшим сигналом для проведения замены предохранителя.

Где находится реле бензонасоса Лада Приора

Неисправность одной из деталей электрооборудования системы, требует провести осмотр, а затем ремонт автомобиля Приора. Прежде всего, понадобится провести диагностику блока реле и предохранителей.

Автомобили Приора имеют свою особенность, которая заключается в том, что блок реле у них разделен на три части. Если вы ищете, где находится реле бензонасоса в машине Лада Приора, найти их можно в таких местах автомобиля:

  • главный монтажный блок вы обнаружите слева возле ноги водителя. Чтобы открыть ящик, необходимо повернуть три фиксатора на 90 градусов;
  • второй блок, расположенный под капотом, можно увидеть возле расширительного бачка;
  • найти дополнительный блок можно слева со стороны пассажира.

В поисках предохранителя бензонасоса нужно заглянуть в дополнительный монтажный блок. Обычно его обозначают маркировкой F3 (15А) на схеме блока предохранителей и реле. Место расположения реле бензонасоса обозначают на схемах К2. Теперь вы без труда сможете самостоятельно найти расположение предохранителя.

Почему предохранитель бензонасоса выходит из строя

Правильная работа бензонасоса напрямую связана с такими деталями системы подачи топлива:

Произвести замену реле можно достаточно легко, для этого необходимо его отсоединить и поставить новую деталь.

Подводя итог, можно отметить несколько важных моментов:

  1. Предохранитель бензонасоса располагается в дополнительном блоке рядом с реле.
  2. Предохранитель обеспечивает защиту электроцепи.
  3. В случае высокого напряжения тока предохранитель срабатывает и размыкает цепь.

Функция защиты может прийти в действие в любое время, и благодаря этому работоспособность других деталей системы сохраняется. Главной причиной обычной является перегрев или внезапный перепад тока. Предохранитель бензонасоса защищает бортовой компьютер от скачков напряжения.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
