Где находится предохранитель бензонасоса на Нива Шевроле: где же он стоит?

Система питания в Шевроле Нива

Электрическая сеть Нивы работает с номинальным напряжением 12 Вольт. Конструкция топливной системы представляет собой электродвигатель с насосом в баке автомобиля, от которого протянута топливная магистраль к рампе.

Электрическая цепь системы питания состоит из:

  • электродвигателя;
  • провода питания с разъемами;
  • датчика уровня топлива;
  • реле;
  • предохранителя.

Концы проводов запитаны на центральный замок. Когда мы вставляем ключ в замок зажигания и поворачиваем его, происходит замыкание управляющих разъемов реле, которое вызывает смыкание силовых контактов. Раздается характерный щелчок из-под панели приборов, оповещающий о готовности топливного насоса.

Способы диагностики реле бензонасоса

Представим ситуацию, автомобиль не заводится, потому что бензонасос не качает топливо. В этой ситуации первым делом начинают проверку целостности электрической цепи, а только после этого заменяют сам бензонасос. Любое реле такого типа можно очень просто диагностировать на слух. При срабатывании раздается характерный щелчок, который хорошо слышно со стороны переднего пассажира. Это говорит об исправности самого управляющего rele.

Даже если не удалось расслышать щелчки, то следующим сигналом послужит звук срабатывающего бензонасоса — жужжание работающего электродвигателя, который создает рабочее давление в топливной магистрали. Если этого не произошло, то вероятнее всего в цепи произошел обрыв.

Проверить реле на исправность можно двумя способами:

  1. Замена на заведомо рабочее. Взять его можно с соседнего разъема или вытащить из блока предохранителей с аналогичной маркировкой, но не отвечающее за запуск мотора. Например, реле головной свет или система охлаждения.
  2. Вытащить подозрительную деталь из разъема. Взять кусочек провода с зачищенными концами. Замкнуть контакты 30 и 87 на монтажном блоке. Таким образом, цепь бензонасоса окажется замкнута напрямую. Если двигатель в этом случае не запускается, то причина кроется в чем-то другом, а реле можно считать исправным.

Важно! Перемычка между контактами носит временный характер, а постоянная эксплуатация с ней недопустима

Как функционирует бензонасос Нивы Шевроле

После демонтажа модуля необходимо приступить к его разборке, так как сам моторчик находится внутри корпуса. Алгоритм разборки интуитивно понятен. Электромотор вставлен в специальный корпус, удерживающийся шплинтом на направляющих. На роторе закреплена крыльчатка с лопастями. При ее вращении образуется завихрение топлива, в результате которого бензин приобретает кинетическую энергию и поступает в магистраль. Узел при выходе из строя меняется целиком, так как считается неразборным.

Рычаг поплавка соединен с ползунком реостата. При изменении уровня топлива в баке изменяется сопротивление резистора датчика.

Оно расположено под бардачком с пассажирской стороны и закрыто декоративной крышкой. В том же блоке установлен предохранитель цепи

На эти две детали необходимо обращать внимание, так как они часто становятся причиной неисправности

Топливо поступает в бензонасос через фильтрующий элемент, выполненный в виде мелкой сетки. Это уберегает узел от попадания внутрь крупных инородных частиц. Запрещается «сушить» бак, то есть расходовать топливо до конца, так как насос должен оставаться погруженным для частичной смазки и охлаждения. При работе крыльчатки в магистрали нарастает давление, которое варьируется от 3,6 до 4 бар, если включено зажигание, а двигатель не работает. При достижении предельного давления срабатывает клапан регулятора.

Роль предохранителя в электрических цепях

Электрическая сеть Нивы работает с номинальным напряжением 12 Вольт. Конструкция топливной системы представляет собой электродвигатель с насосом в баке автомобиля, от которого протянута топливная магистраль к рампе.

Электрическая цепь системы питания состоит из:

  • электродвигателя;
  • провода питания с разъемами;
  • датчика уровня топлива;
  • реле;
  • предохранителя.

Шевроле Нива — полноценный внедорожник, который эксплуатируется своими владельцами в экстремальном режиме. По причине тряски, вибраций, попадания влаги в салон и не только выход из строя электрических цепей и узлов происходит чаще, чем на повседневной машине. Кроме выхода из строя самого реле, питание может не поступать по другим причинам.

Наиболее распространенные это:

  • перегорание предохранителя;
  • обрыв провода идущего к бензонасосу;
  • плохой контакт в местах соединений или покрытие их ржавчиной;
  • ослабление «массы» на кузове автомобиля;
  • ослабление плюсового провода питания инжектора на клемме аккумулятора;
  • напряжение в бортовой сети автомобиля недостаточно для срабатывания катушки с соленоидом;
  • короткое замыкание в электрической цепи;
  • нарушение контакта на щетках электродвигателя бензонасоса.

Выявление и устранение этих неполадок производят в определенной последовательности. Проверку всегда начинают с контроля заряда на АКБ и надежности всех видимых контактов. Затем проверяют исправность реле и целостность плавкого предохранителя. После чего «прозванивают» провода, идущие к бензонасосу и на замок зажигания. Если они оказываются целыми, то остается единственная причина – выход из строя бензонасоса в топливном баке.

Неисправное реле или предохранитель заменяют на новый, но вначале требуется устранить причину их выхода из строя. Если в цепи обрыв или короткое замыкание, то эта часть проводки перекладывается целиком. Плохой контакт в разъемах исправляется обжатием или пропайкой проводов. Стоимость нового реле в магазине составляет в среднем 200-400 рублей.

Предохранитель можно заменять только на такой же по номиналу в 15А. На Шевроле Нива устанавливаются современные ножевые предохранители, которые никогда не теряют контакт от вибраций и служат достаточно долго.

Предохранитель электроцепи бензонасоса предназначен для защиты устройства. Основная его функция заключается в разрыве потока электричества во время скачков или тепловых перегрузок. Данные явления непредсказуемы по своей природе. Реле во время работы может внезапно отказать, подавая большой импульс энергии по проводам системы или к контроллеру.

Если перегорает предохранитель, в первую очередь страдают:

  • бортовой компьютер;
  • электросеть питания топливного насоса, которая состоит из проводников тока;
  • само устройство, подающее бензин в систему.

Так как все это неоспоримо важные элементы, то и роль предохранителя далеко не второстепенна, как может показаться на первый взгляд.

Блок предохранителей Шевроле Нива выпущенных до 2009 года

Расшифровка предохранителей

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.F4 (10 А) — резервный предохранитель.F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги. Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя. Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.F8 (20 А) — элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7.F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.F10 (20 А) — резервный предохранитель.F11 (5 А) — лампы правых габаритных огней.F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.F14 (10 А) — резервный предохранитель.F15 (20 А) — резервный предохранитель.F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.F18 (25 А) — электродвигатель печки и его переключатель. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах. Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.F20 (7,5 А) — резервный.

Расшифровка реле

1 . Не используется2 . Реле электродвигателя очистителя ветрового стекла3 . Реле-прерыватель указателей поворотов и аварийной сигнализации4 . Реле ближнего света фар5 . Реле дальнего света фар6 . Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)7 . Реле обогрева стекла двери багажника8 . РезервДополнительные выносные реле. Находятся немногим ниже основного блока.Расшифровка1 . Реле стеклоподъёмников2 . Реле противотуманных фонарей3 . Реле звукового сигнала либо обогрева сидений4 . Реле привода наружных зеркал (опционально)

Типичные неисправности и методы их устранения

О поломках бензонасоса можно судить по следующим симптомам:

  1. Двигатель остановился и не запускается;
  2. ДВС работает на холостых и малых оборотах, но не набирает обороты выше определенного значения;
  3. Двигатель работает во всем диапазоне оборотов, но не развивает нужной мощности;
  4. Двигатель неустойчиво работает на холостых оборотах.

При полном отказе бензонасоса необходимо проверить цепь питания, начиная от реле и предохранителя (Находятся в ногах переднего пассажира, под панелью).

Нередко проблемы возникают в месте соединения колодок проводов на модуле, так как в этом месте подгорают контакты. Если при исправной цепи моторчик не работает (нет характерного шума при включении зажигания), то его придется заменить.

В остальных случаях возможно два исхода событий. Первый подразумевает замену фильтра (сеточки). Ее состояние можно оценить визуально. Наличие отложений коричневого цвета говорит о сильном загрязнении. Топливо не может в полном объеме поступать в насос.

Если состояние фильтра удовлетворительно, то причина может крыться в неправильной работе регулятора. Отметим, что такая поломка возникает гораздо реже, однако имеет место быть. Дело в том, что перепускной клапан может срабатывать раньше времени, и поэтому давление в магистрали меньше номинального. Измерить давление несложно. Необходимо подсоединить манометр к топливной рампе и включить зажигание.

Обслуживание бензонасоса Шевроле Нивы не предусмотрено, хотя некоторые ремонтные работы определены. Опытные владельцы стараются не доводить дело до полного отказа, так как произойти это может не в самый подходящий момент. Они стараются заправляться только на зарекомендовавших себя качеством заправках, а после определенного пробега менять сеточку-фильтр.

Обнаружение и замена

Для того чтобы установить вместо сломанного предохранителя новый, особых навыков не нужно. Главное – правильно определить маркировку новой модели. Для Шевроле Нива – это 15 А.

Расплавленное устройство необходимо срочно заменить и не медлить с этим, потому что если инцидент повторится и предохранитель не сможет разорвать цепь тока, то пострадает более дорогостоящая часть авто.

Проверить, работает ли нерасплавленный или немного подпорченный предохранитель, можно с помощью тестера в режиме прозвонки. При отсутствии соответствующего сигнала от прибора смело меняйте предохранитель – он слома

Как происходит замена данного элемента:

  1. Извлеките крышку под бардачком в салоне. Под ней находится платка с предохранителями и релюшками.
  2. Третий от начала блока предохранитель именно тот, что вам нужен. Извлечь его можно собственноручно, но в случае расплава пригодятся пассатижи.
  3. Проверьте элемент, если в этом есть необходимость, по методу описанному ранее.
  4. Обязательно установите новый предохранитель, если старый вышел из строя, но обязательно маркировки 15 А.
  5. Путем включения зажигания проверьте работоспособность топливного насоса.

Потом просто установите крышку корпуса на место.

Подробнее о том, как заменить предохранитель бензонасоса Шевроле Нива, узнайте из видео.

Что сделать, если варианты не сработают?

Случается так, что после всех манипуляций насос по-прежнему не работает и тогда необходимо обращать внимание на проводку и состояние насоса в целом. Если два вышеописанных способа никак не повлияли на работоспособность топливной системы, то, скорее всего, вышел из строя сам бензонасос

Диагностировать его состояние можно при помощи вольтметра, проверив напряжения на контактах, и если оно присутствует, то это будет говорить только о замене агрегата, а вот если оно отсутствует, то имеет место разрыв или замыкание провода

Если два вышеописанных способа никак не повлияли на работоспособность топливной системы, то, скорее всего, вышел из строя сам бензонасос. Диагностировать его состояние можно при помощи вольтметра, проверив напряжения на контактах, и если оно присутствует, то это будет говорить только о замене агрегата, а вот если оно отсутствует, то имеет место разрыв или замыкание провода.

Видно не вооружённым глазом, что контакты оплавлены и нуждаются в замене.

Расположение и электросхема

Если в процессе эксплуатации транспортного средства вы выявили какие-либо неисправности в работе электрооборудования, то, в первую очередь, нужно выяснить причину поломки. Если в электрической проводке автомобиля повысилось напряжение или произошло короткое замыкание, то сначала из строя выходят именно предохранители.

БП в месте установки

Именно поэтому владельцы Нива Шевроле должны знать, какой элемент блока предохранителей (далее — БП) за работу каких устройств отвечает. Поскольку проблема с перегоревшими деталями может настигнуть водителя в любой момент. И поэтому следует возить с собой набор из запасных элементов. Но перед тем как приступить к замене необходимо знать, где именно находится монтажный блок.

В автомобилях Нива Шевроле БП расположен под пластиковой облицовкой торпеды. В частности, он находится под панелью приборов, со стороны водительского сидения слева от рулевого колеса. Чтобы произвести замену компонентов, необходимо открутить декоративную пластиковую накладку, которая закрывает БП. Она крепится на двух саморезах, так что сделать это нужно при помощи отвертки.

Далее, вашему вниманию представлена электросхема и обозначение всех компонентов, а также реле монтажного блока.

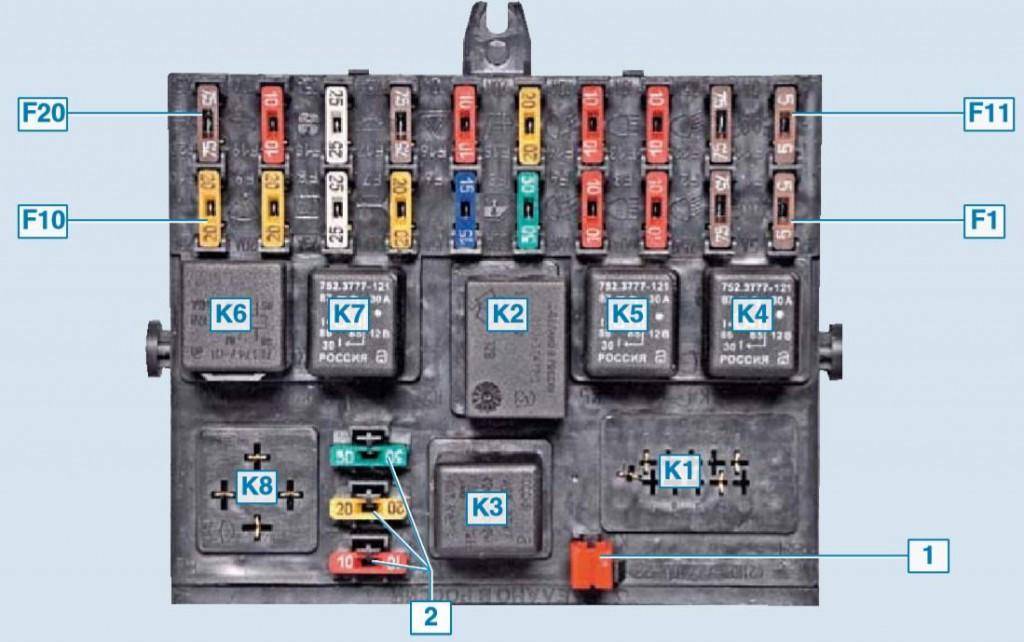

Схема расположения элементов в монтажном блоке Нива Шевроле.

Ниже представлена таблица, в которой указано, какой предохранитель за какое электрооборудование отвечает.

Как вы понимаете, при нерабочем бензонасоса запуск двигателя и эксплуатация машины будет невозможной. Поэтому, если вы столкнулись с такой проблемой, следует проверить элемент БП, отвечающий за функционирование бензонасоса.

Таблица, в которой указано назначение всех предохранителей БП

Однако, помимо плавких элементов монтажного блока, в нем также находятся и реле. Они предназначены для более мощных потребителей напряжения, поэтому их предназначение мы рассмотрим в отдельной таблице.

НомерПредназначение
К1Это реле не используется.
К2Без этого компонента невозможна работы электрического двигателя дворников лобового стекла.
К3Отвечает за функционирование лампочек указателей поворотов, а также световой сигнализации.
К4Обеспечивает функционирование ламп фонарей ближнего света.
К5Отвечает за работоспособность лампочек фонарей дальнего света.
К6При выходе из строя этого неработоспособными станут сразу несколько компонентов электросети, а именно:

  • устройство обогрева заднего стекла двери багажника;
  • устройство вентиляции отопительной системы;
  • механизм омывания лобового и заднего стекла;
  • а также механизм очистителя (дворников) как лобового, так и заднего стекла.
К7Обеспечивает работу устройства обогрева заднего стекла двери багажника.
К8Является резервным реле. Если по каким-либо причинам одно из реле не функционирует, его можно переподключить в гнездо К8.

Если какой-либо компонент электрооборудования вышел из строя, то вам необходимо произвести проверку не только цепи, но и реле. Если же реле рабочее, то следует прочистить его гнездо щеткой от загрязнений и коррозии. Возможно, контакт не работает из-за грязи.

Где находится реле бензонасоса Нива Шевроле

Реле бензонасоса является очень важной деталью, некоторые специалисты ее называют одной из ключевых в топливной системе автомобиля. В этом утверждении есть большая доля правды, ведь этот элемент, по сути своей, и является своего рода ключом, коммутационным устройством, без срабатывания которого ваш двигатель попросту не запустится

Как и любое реле, оно работает по принципу замыкания-размыкания электрической цепи под воздействием электромагнитного поля, и включается при подаче напряжение на контактах. Кроме того, оно служит для усиления импульса, подаваемого в систему топливоподачи.

Конструкция реле бензонасоса принципиально ничем не отличается от многих подобных устройств. Оно состоит из катушки с медной проволокой, контактов, возвратной пружины и якоря. Питается реле от напряжения в 12 вольт, и переключение происходит после того, как ключ поворачивается в замке зажигания. Импульс приводит в действие контакты, они замыкаются, и питание подается на бензонасос. Именно в этот момент мы обычно и начинаем слышать характерное жужжание, свидетельствующее о том, что система подачи топлива заработала, и работает она нормально, а значит, с этим проблем точно не будет.

Если существует подозрение на неисправность реле, следует провести оперативную диагностику. Существует два основных способа:

  • замена «подозреваемого» реле бензонасоса на исправное;
  • проверка при помощи кусочка провода.

Если исправное «сменное» реле отсутствует, подойдет кусок проводника. Его оголенными концами необходимо замкнуть контакты под номерами «30» и «87» (их нетрудно найти). После того как контакты замкнуты, нужно повернуть ключ в замке зажигания. Если двигатель запустился, значит, реле требует замены, ибо эксплуатация автомобиля с перемычкой, установленной напрямую, мимо реле, категорически запрещается.

Подводя итоги, стоит отметить, что выход из строя реле бензонасоса является не такой уж и частой причиной того, что двигатель не заводится, ибо устройство это конструктивно несложное и довольно надежное в эксплуатации. Вместе с тем, с учетом особенностей диагностики, о которых речь шла выше, опытные автолюбители рекомендуют постоянно иметь при себе запасное реле, чтобы в самый неподходящий момент не пришлось идти пешком в ближайший магазин запчастей или на станцию техобслуживания.

Бензонасос не качает при включении зажигания

В первую очередь надо проверить клеммы бензонасоса и питание на них. На фото клеммы износились, что вызвало замыкание контакта и оплавление бензонасоса.

Что делать, если возникла такая ситуация. Алгоритм проверки расписан ниже. Вкратце проверяется наличие напряжение на клеммах бензонасоса. Исходя из этого делаются дальнейшие выводы.

Проверка цепи бензонасоса

Проверка цепи питания.

Если знать, что насос работает (для этого надо получить доступ к нему, извлечь и подсоединить к альтернативному источнику питания), то тогда причину следует искать в проводке автомобиля. Для этого контрольную лампочку следует подсоединить к серому проводу, который выходит на насос.

Проверка реле и предохранителей

Тут изначально стоит проверить предохранители и реле. Блок предохранителей располагается за слева от водителя под торпедой, а потому доступ к нему непростой. Придётся открутить два болта и снять декоративную защитную крышку.

Если данные узлы неисправны, то их следует поменять. Проверяется реле аналогичным способом, что и насос, при подключении контрольной лампочки на вход и выход. Предохранитель можно проверить визуально.

Реле бензонасоса отмечено зелёной стрелочкой

Если автомобиль и после этого не будет заводиться, то следует проверить колодку с разъёмами. Находится оно за блоком предохранителей со стороны водителя в салоне. Тут также можно использовать контрольную лампочку или тестер, при помощи которых проверяется напряжение на входах/выходах.
