ДУТ (датчик уровня топлива): как работает топливный датчик

Не работает датчик уровня топлива

ДУТ, как и любые другие элементы автомобиля, может систематически выходить из строя, в результате чего появляется потребность в ремонтных работах. Сейчас мы подробно рассмотрим самые частые причины данного явления:

  1. Если показания ДУТ постоянно меняются («скачут»), возможно, на плате износились контактные дорожки, которые под влиянием времени стираются в результате того, что по ним постоянно перемещается бегунок устройства. Если стертая площадь не большая, попробуйте загнуть бегунок таким образом, чтобы он расположился выше стертого места, однако при большой площади износа, решить проблему удастся лишь заменив датчик.

  2. Бывает, что при полном топливном баке, указательная стрелка датчика возвращается к нулевому значению. Возможная причина данного явления — неправильно размещенный ограничитель хода поплавка.
  3. При работающем моторе и включенном зажигании, указательная стрелка остается неподвижной. Как правило, причина кроется в повреждении соединительных проводов, окислении их наконечников, неисправности приемника указателя или в перегорании предохранителя.

  4. Если указательная стрелка уровня топлива постоянно падает к нулевому значению и, при этом, еще и дергается, следует проверить токосъемник, вероятно, он недостаточно касается резистора датчика, либо оборвалась обмотка резистора.
  5. Кроме того, лампа предупреждения о минимальном уровне горючего в баке может вовсе перестать работать или работать некорректно, с перебоями. В данном случае, скорее всего проблема кроется в резисторе и, возможно, придется его заменить.

Наиболее распространенная проблема потенциометрических датчиков — быстрый их износ, а также окисление дорожек, чем и определяется появление описанных выше проблем.

Как проверить датчик аварийного уровня топлива

Если на Ланосе перестала загораться лампочка низкого количества топлива в баке, то первым делом следует проверить исправность датчика.  Вероятность того, что перегорела лампочка крайне низкая, тем более, если она ни разу не загоралась. Чтобы проверить исправность датчика низкого уровня бензина, понадобится произвести демонтаж модуля бензонасоса. ДАУТ крепится к модулю сбоку, что показано на фото ниже.

Перед тем, как прибегнуть к его проверке, надо разобраться, по каким причинам может выйти из строя датчик. Так как датчик представляет собой терморезистор, то причинами его неисправности являются:

  • Естественный износ, особенно если водитель допускает частого уменьшения количества топлива в баке
  • Частая езда на автомобиле с низким уровнем топлива, в результате чего страдает не только бензонасос и двигатель, но еще и ДАУТ
  • Разгерметизация латунного корпуса

Перед тем, как снимать модуль, можно простым способом убедиться в неисправности ДАУТ. Для этого необходимо отсоединить колодку с проводами, и закоротить средние контакты верхнего и нижнего ряда. Эти контакты отвечают за подачу питания на лампочку индикации уровня топлива. Ниже на фото показано, какие провода необходимо закоротить, чтобы убедиться, что неисправен резистор ДАУТ.

После этого включить зажигание, и если индикатор работает, то неисправен датчик. Другой способ проверки описан далее.

Теперь можно прибегнуть к процессу проверки исправности датчика. Для этого понадобится вооружиться мультиметром, при помощи которого будет осуществляться проверка сопротивления. Отсоединить фишку питания, и подключить щупы мультиметра к центральным контактам. Если прибор не показывает сопротивление, значит, можно предположить, что ДАУТ вышел из строя.

Однако торопиться с выводами не нужно, так как причина может заключаться в отсоединении одного из контактов. При разомкнутой цепи лампочка не загорится. Чтобы убедиться, что неисправен терморезистор, понадобится снять модуль бензонасоса.

После извлечения модуля бензонасоса из бака автомобиля, приступаем к проверке ДАУТ. Как снять модуль электробензонасоса, подробно описано в .

  1. Первоначально следует убедиться, что провода, подходящие к корпусу датчика, не отпаялись
  2. После этого включаем прибор в режим измерения сопротивления, и снимаем замеры
  3. Так как датчик не погружен в бензин, то это означает, что его сопротивление уменьшается. Если прибор показывает значение сопротивления ниже 100 Ом, значит, резистор исправен. Для верности проверки, можно опустить его в бензин, и измерить сопротивление. Результат должен соответствовать значению 1 кОм или 100 Ом. При проведении измерений учитывайте температуру воздуха, так как проведение измерений при минусовой отметке будет не эффективной. Измерения рекомендуется проводить при комнатной температуре или не ниже 15 градусов

Если прибор показывает другие значения или вовсе ничего не показывает, значит, терморезистор неисправен. Чтобы устранить неисправность, имеется два способа — самостоятельно перепаять резистор или купить новый датчик. Стоимость резистора составляет около 50 рублей, а датчик стоит около 100 рублей.

Это интересно! Если лампочка на панели все время горит, то это говорит о том, что резистор вышел из строя, и при этом он выступает в качестве перемычки, способствующей протеканию электрического тока.

Основные неисправности в работе датчика

Если датчик неправильно показывает уровень топлива, можно судить о том, что произошла определённая поломка и её нужно устранить. Современные датчики, фиксирующие уровень топлива, как и все детали транспортного средства, время от времени выходят из строя. В этом случае нужно обязательно провести ремонт датчика уровня топлива.

Неисправность в показателях

Основным признаком поломки датчика является показ ложных данных, отображающихся на указателе. По его «поведению» можно сделать определённые выводы относительно образовавшейся поломки. Вот самые основные виды поломок и их причины:

Указатель находится на нуле, вне зависимости от уровня топлива. Проблема заключается в поломке ограничителя хода поплавка.
Указатель перемещается, но всё равно опускается на нулевую отметку
В этом случае нужно обратить внимание на общее состояние обмотки устройства, а также на надёжность контакта между датчиком и токосъёмником.
Колебания в указателях количества топлива. Данная неисправность указывает на достаточно сильный износ контактов.
В процессе запуска двигателя указатель топлива не поднимается выше нулевой отметки
Подобная неисправность связана напрямую с электроникой транспортного средства

Здесь важно провести проверку проводов на предмет возможного обрыва и на степень надёжности подключения. Важно убедиться в общей целостности предохранителя.
Не загорается лампочка низкого уровня топлива

Подобная проблема часто связана с выходом прибора из строя.
Врёт датчик уровня топлива. В подобной ситуации потребуется провести проверку поплавка на уровень герметичности.

Согласно современным ПДД, эксплуатация машины с неисправным указателем строго запрещена. Проблемы, возникшие с датчиками нужно максимально своевременно устранять.

Неисправность механики и функционирования

Наряду с проблемами, которые выражаются в неправильных показателях, поломки датчика могу проявляться в следующих неисправностях:

  • потеря герметичности встроенного поплавка;
  • сильный изгиб проволочного держателя;
  • нарушение общей герметичности корпуса и вытекающее отсюда снижение уровня сопротивления;
  • механический обрыв переменного резистора;
  • потеря герметичности в месте крепления прибора к топливному баку.

После потери поплавком должной герметичности, устройство по контролю, при полном баке, будет показывать неполный уровень топлива. При достаточно сильной потере герметичности индикатор тут же покажет минимальный уровень топлива. При этом реальное количество не будет иметь значения. Чтобы устранить подобную неисправность, потребуется снять датчик и заменить поплавок. Если поплавок нет возможности приобрести, потребуется полностью заменить весь прибор.

Довольно часто датчик выходит из строя по причине долговременного перемещения по пересечённой или неровной местности. Постоянные удары по баку приводят к серьёзному повреждению проволочного держателя встроенного поплавка.

При таких изгибах поведение индикатора будет прямо зависеть от того, куда был изогнут держатель. Если изгиб будет направлен вверх, показатели всегда будут увеличенными, если вниз, параметры будут заниженными. Если поломка заключается в подобном изгибе, потребуется просто выпрямить проволочный держатель, придать ему первоначальную форму.

Нередко у датчика нарушается герметичность корпуса. Это происходит после случившейся аварии, а также после долговременного применения топлива низкого качества. Попадание бензина в прибор приводит к нарушению его работы и, как следствие, к неправильным показаниям датчика. Данные неисправности можно устранить только полной заменой прибора.

Если оборвётся переменный резистор, это приведёт к тому, что датчик всегда будет показывать наполненный или совершенно пустой бак. Аналогичные признаки могут наблюдаться в процессе обрыва сигнального провода, идущего от датчика к индикационному блоку. Перед тем как снять датчик, потребуется подсоединить к кузову авто и к сигнальному контакту переменный резистор, у которого уровень сопротивления составляет 100 — 200 Ом. В процессе вращения ручки нужно убедиться в том, что показания датчика изменяются. В этом случае устранить неисправность можно будет только посредством полной замены прибора.

Это интересно: Тюнинг Opel Corsa с фото

Основным признаком полной потери герметичности на месте монтажа прибора является появление в салоне запаха бензина.

Проверка датчика уровня топлива мультиметром

После визуального осмотра также может потребоваться проверка при помощи мультиметра. Другими словами, чтобы понять, почему не работает датчик топлива, указанный датчик также проверяется в режиме омметра.

Дело в том, что резистор может со временем изменить сопротивление, что приводит к неверным показаниям датчика. Сопротивление нужно проверять на пустом баке, заполненном на 50% и полном. Если выявлено, что сопротивление не соответствует норме, лучше сразу ставить новый датчик.

Также добавим, что если после установки нового ДУТ датчик не точно определяет уровень топлива в баке, часто это происходит по причине того, что сопротивление отклоняется от номинального. Фактически, можно говорить о том, что установлен неподходящий датчик.

Как правило, при выборе важно учитывать, что хотя датчики уровня топлива визуально похожи, при этом обычно имеют разные номиналы сопротивлений. На деле, именно это и приводит к ошибкам

По этой причине нужно приобретать именно такой датчик, который имеет нужное сопротивление.

Поплавок датчика уровня топлива и другие неполадки

В случаях, когда не работает указатель уровня топлива, в ряде случаев напрямую связаны с поплавком. Поплавки могут быть двух типов:

  • пустотелый поплавок, выполненный из пластика или тонкого металла;
  • так называемый «пенопластовый» поплавок, который изготовлен из пористой основы;

В первом случае поплавок может постепенно изнашиваться и повреждаться, стрелка указателя уровня топлива постепенно все сильнее и сильнее не доходит до максимума при заправке полного бака.

Внутрь полого поплавка может проникать топливо, в результате чего датчик уровня показывает неверные данные. Чтобы устранить проблему и выполнить ремонт, необходима замена поплавка датчика уровня топлива в баке.

Также нужно понимать, что если врет датчик топлива, не следует исключать вероятность механического повреждения самого бензобака. Если бак поврежден, тогда поплавок может попросту заедать.

Как правило, в этом случае указатель точно работает, однако диапазон сильно ограничен. Еще стрелка уровня топлива может «застревать» только в одном положении. На деле проблема не самая безобидная и часто для решения требуется полная замена бензобака.

Кстати, часто при покупке машины с пробегом можно услышать от продавца, что недавно выполнялась чистка сетки бензонасос а или замена топливного насоса, после чего перестал работать датчик уровня топлива и т.д.

При этом продавец утверждает, что просто нет времени устранить такую мелкую поломку. На самом деле, если в машине не работает датчик уровня топлива, это может быть вызвано как выходом из строя самого датчика или поплавка, так и деформацией бензобака. Естественно, менять бак получается достаточно дорого.

Еще отметим, что если ДУТ неправильно показывает уровень топлива, также причиной может быть изгиба рычага. В этом случае стрелка указателя не способна дойти до крайних отметок.

Рычаг можно поправить, при этом важно понимать, что сама неполадка возникает в результате того или иного механического воздействия на бак. Также после правки поплавок все равно может подклинивать

Опять же, в подобной ситуации может оказаться, что нужно ремонтировать или менять сам бак.

Завершает список возможных проблем с ДУТ индикатор уровня топлива. Чтобы понять, почему не работает датчик топлива, необходимо учесть, что проблема может быть не только в датчике, но и в указателе.

В таком случае неправильный уровень топлива отображается по причине того, что происходит подклинивание подвижной обмотки индикатора. В свою очередь, это приводит к тому, что свободно перемещаться нет возможности, а сами данные на индикаторе будут неточными.

Как проверить датчик уровня топлива?

Начать диагностику следует с изучения электрической схемы подключения ДУТ на вашем авто. При включенном зажигании проверьте на разъеме топливного модуля наличие питающего напряжения измерителя уровня бензина. Для этого воспользуйтесь мультиметром в режиме измерения постоянного тока либо контрольной лампой для проверки электрических цепей. Облегчит диагностику наличие построечного резистора, который позволяет вручную изменять сопротивление цепи. Так вы сможете сымитировать нормально работающий датчик уровня горючего, проверив целостность проводов от бензобака до приборной панели и даже исправность указателя.

После снятия топливного модуля осмотрите составляющие датчика на предмет механических повреждений и характерных неисправностей потенциометрических датчиков положения. Окислы и налет можно удалить ватной палочкой, смоченной в растворителе. Будьте аккуратны при чистке резистивного слоя абразивными элементами (жесткая губка, скотч-брайт, наждачная бумага), чтобы не повредить токопроводящий слой . В случае повреждения контактных дорожек датчик бензина придется заменить на новый.

Ремонт своими руками

Если датчик оборудован пористым компонентом, то для его смены имеется несколько вариантов:

  1. Можно демонтировать его из гнезда фиксатора и установить новый, закрепив его.
  2. Либо произвести замену самого поплавка вместе со штангой.

Второй вариант более предпочтительный, поскольку прост в реализации. При загрязнении поверхности полосы на шкале реостата производится очистка элемента.

Процедура очистки выполняется исключительно ватой либо мягкой тканью, заранее обработанной спиртом. Использование жестких материй или других изделий не допускается. Это приведет к повреждению рабочего слоя шкалы, он достаточно тонкий, поэтому можно спровоцировать поломку реостата. Ремонту элемент не подлежит, придется его менять.

Если от контроллера оторвались контакты электроцепи, их надо аккуратно припаять обратно либо соединить в месте повреждения. Пластины, обладающие механическими повреждениями (трещины, излом), ремонту не подлежат, только меняются. Если датчик выдает некорректные показания, то исправить проблему можно путем регулировки угла на так называемой штанге. Этот элемент предназначен для фиксации поплавка. Чтобы получить точные показания, угол выгибается в разные стороны.

Какие виды топливных датчиков существуют?

Стоит различать сразу несколько видов классификации топливных датчиков, чтобы лучше понимать разновидности устройств, которые могут быть установлены в современных машинах. Некоторые производители элитных авто комплектуют машину сразу несколькими типами датчиков и сложной системой обработки данных. Это позволяет с максимальной точностью определять количество топлива в баке в настоящий момент и очень точно рассчитывать пробег до пустого бака, чтобы предоставить водителю наиболее актуальную информацию.

Итак, в современных машинах можно найти такие типы датчиков:

  • поплавковые – это традиционная система с наименьшей стоимостью, она довольно точная, но только при грамотной реализации системы управления, также это устройство является самым популярным среди машин бюджетного и среднего ценового класса;
  • емкостные – обычно такие датчики устанавливаются дополнительно уже при эксплуатации авто, они популярны для коммерческих машин, так как позволяют довольно просто контролировать уровень топлива, пресекать несанкционированные сливы, считать количество заправок;
  • ультразвуковые – устройство крепится на внешней стороне бака и подает ультразвуковые волны через стенки устройства, волны отражаются от поверхности жидкости и формируют точную информацию об объеме топлива в резервуаре.

Последние два типа датчиков чаще всего применяют на грузовых автомобиля для подключения системы GPS-мониторинга транспорта. В таком случае данные о потреблении топлива и уровне топлива в баках в режиме реального времени обновляются и сохраняются. Это делает невозможным слив топлива с автомобиля или внесение ложных данных в отчеты.

Но нужно также различать датчики топлива по типу подаваемого сигнала:

  • аналоговые – это варианты довольно старые и практически не используются сегодня в автомобилях, аналоговый сигнал очень неточный и сильно зависит от положения авто, наклона, состояния системы поплавка, к примеру;
  • частотные – переходной вариант от аналоговых к более современным типам оборудования, но также довольно условно точный, частотные варианты датчиков устанавливаются только на авто в бюджетном сегменте;
  • цифровые – такие устройства оснащаются микропроцессором, а сигнал сразу же в датчике превращается в цифровой, это дает возможность выводить информацию в бортовой компьютер в любом нужном формате и давать необходимые данные.

Именно внедрение цифровых датчиков топлива в баке сделало возможной реализацию всех тех функций, которыми обладают современные автомобили в плане подсчета среднего расхода и прочих важных параметров. К сожалению, заменить датчик на вариант с другим преобразованием сигнала практически невозможно, поскольку это устройство сопряжено с бортовым компьютером и не будет работать, если станет выдавать данные в каком-либо другом формате или виде.

Процесс установки ДУТа

Установка ДУТа в 100% случаев выполняется партнерами. Клиенты, как правило, не обладают квалификацией, опытом и желанием устанавливать ДУТы самостоятельно. Причины нежелания не только технические, но и организационно-социальные (препятствие нововведениям по контролю, саботаж и вандализм водителей и т.п.).

Чтобы установить ДУТ необходимо иметь:

  • Бригаду из 2-х человек (одному сложно, например, демонтировать бак)
  • Инструменты
    • Биметаллическую коронку по металлу (часто диаметром 35мм)
    • Угловую дрель
    • Сверла по металлу (часто нитрид-титановые, желтого цвета)
    • Отвертки крестовые и шлицевые
    • Шарнирно-губцевый инструмент (кусачки, пассатижи и т.п.)
    • Ножовку по металлу или трубкорез
    • Заклепщик (для закрепления ДУТа на толстостенных баках)
  • Оборудование для тарировки
    • Трубку для тарировки
    • Мини-АЗС – портативную станцию с точным измерением залитого топлива в процессе тарировки
    • Емкости для временного хранения топлива в процессе тарировки (часто используются складные, типа надувных матрасов)
  • Расходные материалы – хомуты, провода в гофре, пломбы, термоусадочные колпачки и т.д. и т.п.
  • Ноутбук – для проведения калибровки, тарировки

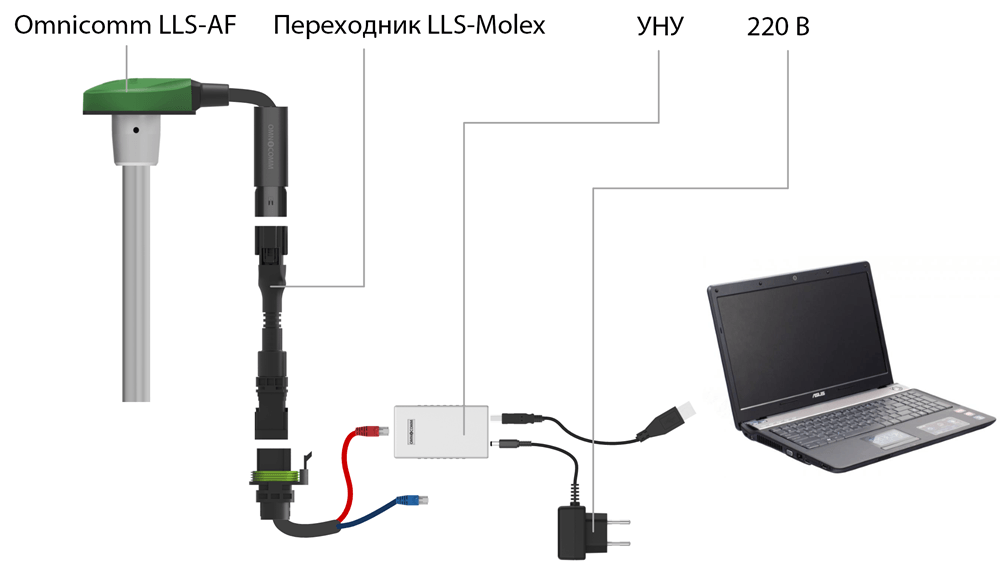

  • УНУ – устройство настройки (соединяет ноутбук и плату ДУТа); как правило имеет специализированные разъемы, подходящие только к датчикам какого-то одного производителя; поэтому для подключения к датчикам другого производителя нужно или другое УНУ или соответствюущие переходники.

Как правило, профессиональные установщики имеют специальный автомобиль-техничку. В нем находятся емкости для слива топлива и станция для перекачивания топлива.

Помимо оборудования нужно иметь теоретическую подготовку и опыт решения нестандартных ситуаций.

А теперь посмотрим внимательно на процесс установки каждого типа ДУТа.

Ультразвуковой ДУТ

Для установки нужно зачистить участок снаружи дна бака, приклеить туда ДУТ и закрепить его хомутом, надетым вокруг бака. После этого к ДУТу подключается электропитание, производится тарировка.

  1. Ультразвуковой ДУТ устанавливается снаружи на дно топливного бака. Для установки выбирается геометрический центр дна бака.

Время работы — примерно 4 часа.

Емкостный ДУТ

Чтобы установить емкостный ДУТ нужно снять и выпарить топливный бак, проделать вверху бака отверстие, вставить в него измерительную часть ДУТа и закрепить ДУТ саморезами к поверхности бака. После этого к ДУТу подключается электропитание, производится калибровка и тарировка.

  1. Перед установкой из бака требуется слить все топливо. Затем необходимо избавиться от паров топлива, сохранившихся в баке после слива топлива. Если этого не сделать, то при сверлении отверстия из-за искры произойдет взрыв (особенно после бензина). Для этого бак демонтируется, в него заливается вода, сливается (повторить), и затем выпаривается (процесс называется “выпаривание бака”).
  2. Для установки выбирается геометрический центр бака.
  3. В геометрическом центре бака делается отверстие, металлическая стружка не должна попасть в бак.
  4. Измерительная часть ДУТа подрезается чуть короче, чем высота бака — так топливо сможет свободно попадать между трубками бака. Для подрезки используется трубкорез или ножовка по металлу.
  5. Выполняется калибровка. Это позволит ДУТу узнать свою новую длину, после подрезки. Для этого ДУТ переворачивается измерительной частью вверх и полностью заполняется топливом. Через 1-2 минуты топливо сливается.
  6. Емкостный ДУТ устанавливается в сделанное отверстие так, чтобы измерительная часть находилась внутри бака, а плата с интерфейсным кабелем — снаружи.
  7. Датчик закрепляется к поверхности бака саморезами. Для саморезов в металлическом основании верха датчика, на котором закреплена плата, предусмотрены отверстия.
  8. ДУТ подключается к бортовой электросети автомобиля и к компьютеру. Для этого используется специальный переходник. На компьютер устанавливается ПО для настройки ДУТа.
  9. Выполняется тарировка.
  10. ДУТ отключается от компьютера и подключается к трекеру. Монтаж трекера закончен.

Время работы – примерно 4 часа. Обучающее видео от Omnicomm (10 минут)

Подключение к CAN-шине

Чтобы подключиться к CAN-шине, нужно сперва отыскать ее в автомобиле. CAN-шина – это два провода, свитых в витую пару. В автомобиле много проводов, да и CAN-шина может быть не одна. Поэтому отыскать нужную CAN-шину без документации о том, где она проходит, очень сложно.

Когда ее нашли, то для считывания данных используется “CAN-крокодил” (рекомендуется) или подключаются прямо к медным проводам (менее предпочтительно).

Установка DUT-E в наклонный бак

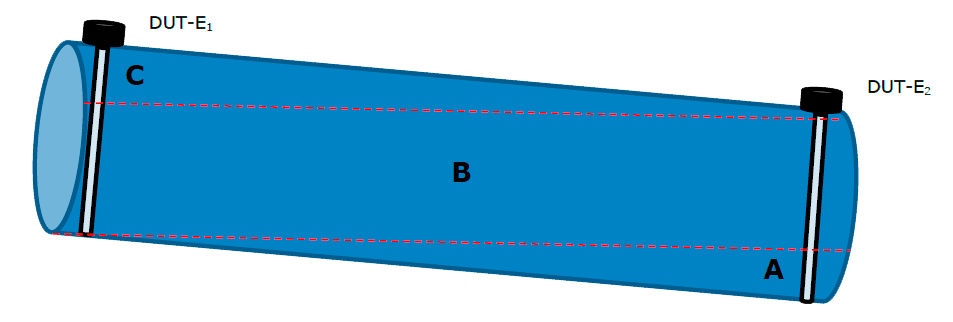

Рисунок 6 Установка датчиков DUT-E на наклонном баке

Установка в этом случае аналогична «Лестнице» (рис 5). Участки A, B и С тарируются аналогично.

Пример тарировки DUT-E1 и DUT-E2:

УчастокПорция, лУровень, ммОбъем, лУровень, ммОбъем, л
DUT-E1DUT-E2
A
30020300
30040600
B3001015050750
3002030060900
30030450701050
C300801050
3001001350

Каким образом на практике понять: где начинаются и заканчиваются границы Участков? Очевидно, что придется во время тарировки таких сложных баков следить за показаниями обеих DUT одновременно. Например, для Рис. 6, в начале тарировки бака вносить показания в таблицу датчика DUT2, при этом сигналом к переходу на Участок B будет минимальное изменение уровня топлива в датчике DUT1. И далее сигналом к переходу на Участок С будет прекращение изменения показаний датчика DUT2.

Замена устройства

Если потребуется установить новый датчик топлива, заменив старый, то ехать в сервисный центр нет необходимости – процедуру можно выполнить самостоятельно. Нужно лишь иметь под рукой все инструменты.

Как заменить ДУТ:

Если автомобиль бензиновый, в самом начале нужно отключить отрицательную клемму аккумулятора.
Снять облицовку багажного отсека и демонтировать задние сиденья, чтобы обеспечить доступ к датчику.
Убрать защитную пластину, скрутив саморезы, и тщательно протереть поверхность, удалив грязь вокруг датчика.
Отключить все подведенные электроцепи, предварительно оставив на каждой маркировку, чтобы исключить ошибки в дальнейшем.
Скрутить винты, фиксирующие ДУТ, и аккуратно отсоединить устройство

Если измеритель установлен в топливном насосе, то может потребоваться разобрать и его.
Произвести тщательную чистку от грязи и клея на месте, где будет установлено новое устройство, обеспечив хорошую герметичность.
Устанавливая датчик, важно точно совместить его с прокладкой и, если есть необходимость, аккуратно обработать уплотнитель клеем.
Выполнить все действия в обратной последовательности, за исключением установки облицовки и задних сидений.. Когда подключение будет выполнено, следует произвести диагностику

Сначала требуется залить полный бак и убедиться, что стрелка показала увеличение объема топлива. Затем нужно проехать не менее 30 километров и проверить, нет ли утечек и запаха горючего. Если все в порядке, то останется вернуть на место сиденья и облицовку

Когда подключение будет выполнено, следует произвести диагностику. Сначала требуется залить полный бак и убедиться, что стрелка показала увеличение объема топлива. Затем нужно проехать не менее 30 километров и проверить, нет ли утечек и запаха горючего. Если все в порядке, то останется вернуть на место сиденья и облицовку.

Большинство действий с датчиком можно произвести самостоятельно. Однако не стоит разбирать устройство и производить его ремонт, если нет опыта работы с аналогичными приборами. Лучше обратиться в сервис и получить квалифицированную помощь.
