Что такое S-tronic: преимущества и недостатки

Необходимость осуществления диагностических и ремонтных работ

Основная причина возникновения проблем с функционированием преселективной коробкой – отсутствие со стороны водителя должного ухода за ней. Ее обслуживание обходится автовладельцу дорого. По мере износа составляющих частей КП, с ее стороны начитают слышаться посторонние звуки, шумы. Как правило, данные проявления отмечаются отчетливо при переходе со средних скоростей на более высокие.

При активной эксплуатации автомобиля в тяжелых условиях по пересеченной местности в скором времени может отмечаться увеличенный расход топлива на фоне замедлении реакции на смену скорости. Ремонт S-Tronic в данном случае обязателен. Ее диагностика должна осуществляться с помощью специализированных программ, оборудования. Благодаря этому представляется возможным точно определить характер имеющейся неполадки. После этого можно приступать к съему коробки и ее дефектовке.

Машине с такой коробкой необходима регулярная замена масла. Данная процедура обычно проводится раз в 40000 (50000) км пробега. При этом необходимо снять защиту картера, открутить сливную пробку, далее ставится пустая емкость, куда будет стекать отработавшая трансмиссионная жидкость. Добавление горючего происходит через сапун с помощью заправочного шприца. Использовать следует оригинальные виды масел с оптимальной вязкостью.

https://youtube.com/watch?v=enzSdO6STEw

Замена сцепления может понадобиться после 30000 км. Для этого нужно демонтировать коробку. Следует вооружиться набором инструментов для снятия сцепления. Все валы нуждаются в проверке. Как правило, если сцепление имеет поломку, из-за этого отмечаются рывки и характерные вибрации. Рекомендуется приобретать фирменные запчасти, необходимые для ремонта коробки (фильтрующий элемент, прокладка поддона и др.).

Сколько прослужит и что может поломаться

X Tronic будет нормально работать примерно 150 000 км. После такого пробега его ресурс начинает исчерпываться. Как правило, это время механизм работает исправно, что и гарантируется производителем. Конечно, срок его службы будет зависеть от автомобиля, на котором он установлен, и от условий эксплуатации. Но после указанного пробега вариатор может и поломаться.

Если не соблюдать правила эксплуатации транспортного средства, то через некоторое время установленная на нем коробка начнет издавать звуки, напоминающие шум движущегося троллейбуса. Невозможно указать какую-то одну причину этой неисправности — их может быть очень много, и для точного определения нужно производить диагностику.

Ременной привод также может получить определенные повреждения. Ремень попросту рвется, если правила эксплуатации машины не соблюдались, а за состоянием ременного привода никто не следил. Разрыв ремня чреват и другими повреждениями, так как его частицы могут повредить другие элементы агрегата.

Еще одна типичная неисправность вариатора — поломка подшипников. Причиной этого дефекта также, как правило, является неправильная эксплуатация силового агрегата. Когда это произойдет, из коробки будет слышен сильный нехарактерный шум.

Проблемы с коробкой и их решение

Владельцам авто с данной коробкой нужно знать наиболее частые неполадки с С-троник Ауди и методы их устранения.

Дерганье при трогании

Такая проблема чаще всего возникает из-за неисправной работы сцепления, перед тем как обратиться в салон, можно самостоятельно воспользоваться несколькими советами по устранению проблемы. Во-первых, двигатель прогревается до стандартной рабочей температуры, после чего нужно убедиться, что система зажигания и питания работает исправно. Если толчки не прошли, нужно проверить варианты с незначительными поломками, которые возможны к самостоятельному устранению:

  • деформация ведомого диска — его нужно будет заменить;
  • заедание ступицы первичного вала КПП — следует очистить шлицы от грязи и устранить мелкие повреждения надфилем, если он значительно поврежден, то лучше заменить диск и/или первичный вал, а также нанести смазку ШРУС-4;
  • повреждения на поверхности маховика или нажимного диска — заменить маховик или «корзину» сцепления (кожух сцепления с нажимным диском);
  • износ крепления фрикционных прокладок или упругости пружин ведомого диска — заменить ведомый диск.

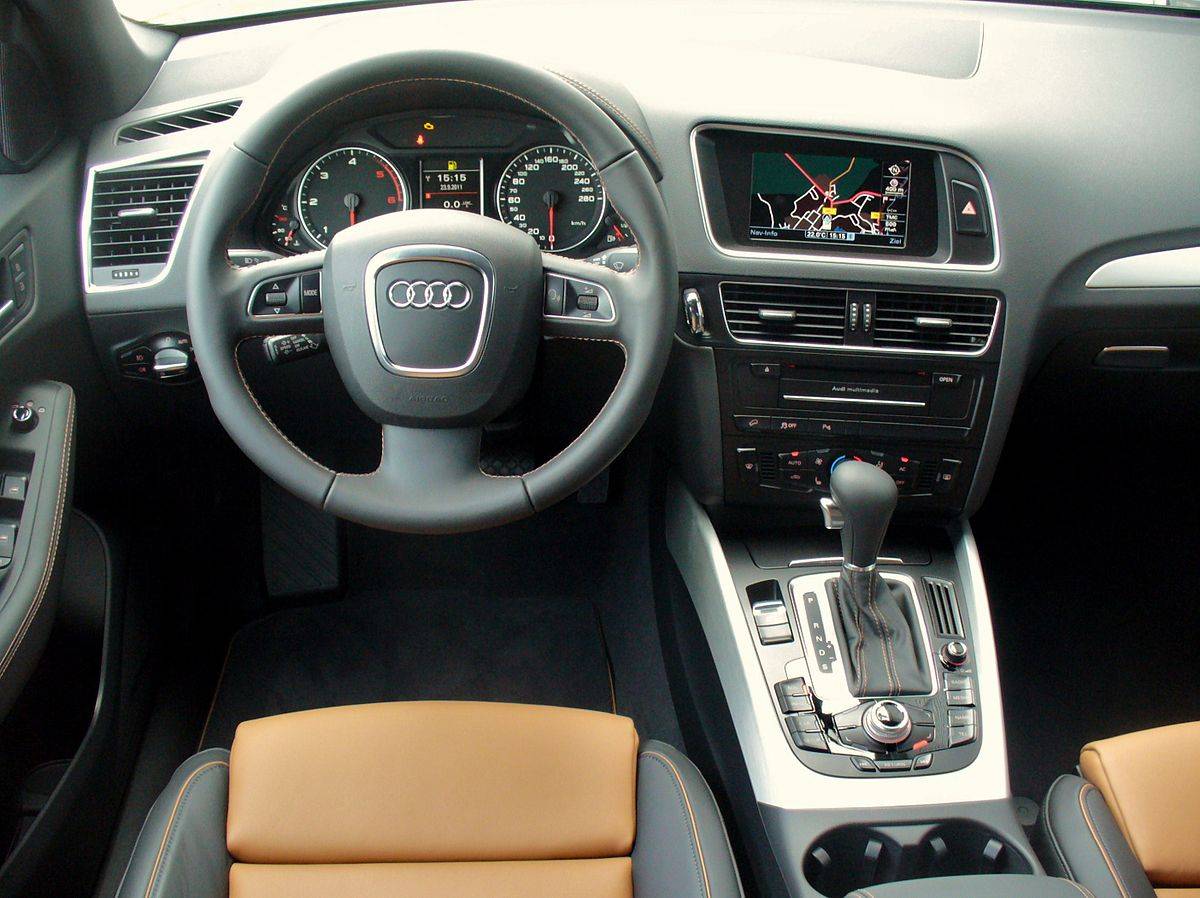

Фото Audi Q5 2.0 TDI quattro S-tronic

Странный звук при разгоне

Чаще всего это может быть связано с неисправностями сцепления, которых у коробки S-tronic два. Если есть навыки и умения, то можно самостоятельно проверить сцепления и заменить их, при необходимости, выполняется это процедура в несколько шагов:

  1. Снимаются детали, преграждающие доступ к трансмиссии, после чего ее нужно открутить и провести осмотр на деформацию. Также проверяется состояние двухмассового маховика, при сильном износе его нужно заменить.
  2. Снимается сцепление, если оно повреждено или уже сильно поношено, его следует заменить на новое. Оба сцепления лучше заменять в одно время.
  3. Трансмиссия соединяется с мотором, все устанавливается на свои места.

Перед приобретением автомобиля Aуди с S-tronic нужно реально оценивать свои возможности, чтобы в дальнейшем его эксплуатация и обслуживание не показались сложными.

Ээто видео расскажет, что такое автоматическая коробка передач S-tronic от Audi:

Про особенности и частые причины поломки АКПП Audi A5 DSG7 0B5 (DL501 S-Tronic) расскажет видеоролик ниже:

Стоит ли покупать авто с S-tronic Audi?

Что такое гидромеханическая коробка передач и как она работает Данная трансмиссия рассчитана на премиальный сегмент Audi и устанавливается только на автомобили с моторами, имеющими высокий мощностной потенциал. S-tronic идеально подойдет для автомобиля выходного дня, предназначенного для динамической эксплуатации или путешествий по трассе и автомагистралям, приобретать авто с данной трансмиссией для ежедневной эксплуатации в черте города крайне нецелесообразно.

Кроме того, перед покупкой автомобиля с S-tronic Audi важно рассчитывать стоимость и регламент обслуживания или ремонта трансмиссии. В территории РФ найти сертифицированный автосервис, который с гарантией устранит неисправность трансмиссии можно только в крупных городах

Как правильно эксплуатировать этот вариатор

Зимой сразу после запуска мотора нельзя подвергать трансмиссию чрезмерным нагрузкам. Коробка передач обязательно должна как следует прогреться. Для этого ей понадобится не менее 15 минут.

Обязательно нужно иметь в виду, что двигатель прогревается раньше, чем вариатор. Поэтому некоторое время после запуска двигателя зимой крайне не рекомендуется включать повышенные обороты. А непосредственно перед тем, как тронуться, нужно поочередно повключать все режимы, задерживаясь на каждом из положений до 15 секунд.

Время от времени необходимо проверять, в каком состоянии находится трансмиссионное масло, а также нужно следить за его уровнем. Если объем масла сильно уменьшился или оно совсем отсутствует, необходимо срочно принять меры по установлению причины этого неприятного явления. При полном отсутствии масла автомобиль ни в коем случае нельзя эксплуатировать, так как это может стать причиной поломки двигателя. Трансмиссионную жидкость придется полностью заменить, если она начала пахнуть гарью.

Для извлечения автомобиля из сугроба не рекомендуется его раскачивать, переводя селектор из положения D в режим R и наоборот — таким образом можно просто «убить» шестеренки, шлицевые соединения также могут существенно пострадать. А если уж ваша машина застряла в сугробе или в грязи, то вытаскивать ее можно при помощи другого автомобиля, предварительно установив коробку передач в нейтральное положение.

А вот самому буксировать транспортные средства крайне не рекомендуется. Также лучше обойтись без использования прицепов. Последнее утверждение не касается модификаций X Tronic JF016 и JF017.

Всевозможные датчики, а также контроллеры всегда должны находиться в удовлетворительном состоянии. Конструкция вариатора отличается наличием большого количества электроники. Это, конечно, очень хорошо, но здесь есть и отрицательная сторона — при поломке одного из датчиков может перестать работать вся система или же она перейдет в аварийный режим работы.

Вариатор — довольно сложный механизм, разобраться с действием которого может далеко не каждый, поэтому его ремонт лучше доверить профессионалам.

Рекомендации по эксплуатации

Их не так уж и много, но скрупулезное соблюдение правил эксплуатации CVT трансмиссий поможет обеспечить большой ресурс работы этого агрегата.

  1. Стиль езды. Как уже упоминалось, резкая манера стартов губительна для CVT X-Tronic. Любителям трогания с пробуксовкой и дымом из-под колес лучше использовать МКПП.
  2. Обязательный прогрев трансмиссии после длительной стоянки, особенно зимой. Запустить двигатель при нажатой педали тормоза или затянутом «ручнике» включить режим «Drive» и постоять хотя бы минуту – две в таком положении.
  3. Не допускать перегрева CVT при больших скоростях движения. Если человек любит ездить при скорости 100 км/ч и более, нужно установить дополнительный радиатор-теплообменник для автоматической коробки.
  4. Не стоит выбираться из рыхлого снега или грязи методом «раскачки» попеременно без паузы включая режимы «Drive» и « Revers». Такая привычка быстро убьет X-Tronic.
  5. Регулярно, хотя бы через 50 тысяч км нужно менять трансмиссионное масло и фильтр тонкой очистки, проводить диагностику коробки.
  6. Нежелательно заниматься буксировкой или вытаскиванием из снега или грязи других автомобилей. Для коробки это может плохо кончиться.

Очевидно, что требования довольно простые и посильны для водителя любой квалификации и стажа.

Надежность S-Tronic от Ауди

Одним из преимуществ использования таких преселективных семиступенчатых автоматических коробок передач s-tronic являются компактные габариты трансмиссии. Подобное позволяет с лёгкостью использовать преселективные коробки передач на компактных автомобилях, которые имеют ограниченное подкапотное пространство.

В данном случае установить в таком ограниченном подкапотном пространстве полноценную шести – семиступенчатую коробку передач затруднительно. Использование преселективного автомата s-tronic в данном случае стало оптимальным решением проблемы малолитражек. Теперь небольшие городские автомобили от Ауди получили возможность использования многоступенчатых автоматических коробок передач, которые оптимальным образом реализуют динамический потенциал силового агрегата и экономят топливо.

Конструкция коробки С-Троник

Как результат внутри трансмиссии располагается больше подвижных элементов, которые, несмотря на использование достаточно прочных материалов, подвержены поломкам. Кроме того автовладельцам необходимо учитывать тот факт, что преселективные коробки, к которым относится s-tronic, требуют квалифицированного обслуживания.

Необходима регулярная смена масла в трансмиссии, что выполняется при пробеге в 40 – 50 тысяч километров. Желание автовладельца сэкономить на проведении сервисных работ неминуемо приводит к поломкам фрикционов и проблемам с соленоидами. Масло в s-tronic необходимо использовать исключительно оригинальное.

Наглядное видео, которое демонстрирует работу коробки

Конструктивно данная коробка передач имеет несколько иное исполнение, нежели чем классические автоматические коробки передач. По этой причине многие специалисты в сервисных центрах попросту отказываются от обслуживания и ремонта автоматической коробки передач s-tronic. Всё это несколько усложняет выполнение ремонтных работ и сервис преселективной автоматической коробки.

Это современный вариатор, постепенно сменяющий АКПП, от которой его отличает гораздо более высокая степень надежности, экономичности и долговечности. Называть его КП можно только с определенной долей условности, ведь передачи как таковой в ней, собственно, нет. На смену ей здесь пришла бесступенчатая трансмиссия, называемая так из-за способности плавно менять передаточное число во время работы.

Размеры таких коробок уменьшились, а насос для подачи масла стал работать более производительно. Машины с такими КП намного экономнее расходуют горючее и двигаются плавнее. Срок службы данного узла стал значительно больше из-за того, что теперь он не подвергается повышенным нагрузкам. Большие обороты такой коробке уже не страшны.

На этом усовершенствования не закончились, затронули они и прошивку. Были добавлены следующие режимы:

  • для использования на грунтовых дорогах;
  • спортивный;
  • для езды в городских условиях.

Теперь эти коробки можно применять даже на двигателях, обладающих высокой мощностью. После внесения изменений в конструкцию диапазон передаточных чисел также претерпел изменения, что и послужило причиной повышения плавности хода автомобиля. После внесения всех изменений X Tronic стала самой надежной коробкой передач. Кстати, сейчас ее ставят не только на Nissan, но и на Renault.

Коробка передач на автомате что означают буквы

Положение позволяет изменять передаточное число водителю через кнопки плюс и минус, на рукоятке переключения передач.

Буква «S» — Sport, это спортивный режим использования АКПП. Этот режим делает автомобиль более динамичным при старте и обгоне, но увеличивает нагрузку на двигатель, резину и трансмиссию.

Две буквы «OD» — от английского Over Drive, это повышенная передача или ускоренный режим, аналогичный режиму Sport, буква «S»;

Буква «W» — от английского Winter, зимний режим работы АКПП, при котором трогание автомобиля с места осуществляется со второй передачи во избежание пробуксовки;

Буква «E» — от английского Economic, режим экономии топлива.

Нам будет приятно, спасибо)

Подписывайтесь на канал.

W – зимний, «Winter», режим трогания с места.

В нем автомобиль начинает движение со второй передачи, чтобы избежать пробуксовки на снегу и льду.

  • E – режим экономии топлива, Economy.
  • Кнопка Hold может иметь разные значения, обычно ею обозначается «зимний» режим, аналогичный кнопке W.

Она монтируется на рычаге КПП или выносится на приборную панель:

Важно: не стоит путать с обозначением на коробке автомат Auto Hold – кнопкой, включающей систему электромеханического стояночного тормоза

На рычаге АКПП может быть обозначение типа установленной в автомобиле коробки – например, DSG, и типа привода:

Рядом с селектором могут быть расположены дополнительные функциональные клавиши, задейвствующие различные возможности автомобиля – открытие багажника, подогрев сидений, и т.д.

Дело в том, что производители стремятся максимально упростить процесс взаимодействия с агрегатом.

Это сделано для того, чтобы водитель не испытывал каких-либо затруднений и сложностей, пересаживаясь из автомобиля, например, с «классическим» гидромеханическим автоматом на машину с вариатором CVT или роботом.

Итак, с учетом того, что на разных АКПП обозначения будут обязательно присутствовать, нужна правильная расшифровка коробки передач автомат и различных режимов того или иного агрегата. Другими словами, понимание, для чего нужен отдельный режим позволяет не только более комфортно эксплуатировать автомобиль в зависимости от условий, но также избежать поломок автоматической трансмиссии и т.д.

Внимание

Режим задействуется в том случае, если необходим выраженный эффект торможения двигателем, машина движется со скоростью до 80 км/ч по дорогам с частыми спусками и подъемами, в случае постоянных разгонов до средних скоростей и последующих частых остановок (например, движение в городском цикле). Также улучшается динамика разгона на скоростях 40-80 км/ч.

D4 или 4 (обычно такой режим встречается на 4-х ступенчатых АКПП и аналогичен режиму «D») означает, что будут включаться все 4 передачи (с 1-й по 4-ю), то есть коробка использует весь диапазон и работает в штатном автоматическом режиме.

Режим OD (оver drive, овердрайв) является аналогом режима D3.

Овердрайв АКПП нужен для того, чтобы отключить повышенную передачу (4, 5 и т.д.) В этом случае на панели приборов горит O/D off.

  • Поставили рычаг в положение Р или паркинг
  • Поворачиваете ключ в зажигании и производите завод двигателя автомобиля
  • Выжимаете тормоз и и удерживая его в нажатом положении ставите рычаг положение D драйв
  • Отпускаете плавно тормоз и добавляете газа и начинаете своё движение
  • Помните, что при изменении любого положения рычага скорости вы должны выжимать педаль тормоза
  • Так же на коробке автомат очень не рекомендуется кого либо буксировать или тягать за собой прицеп – вы слишком перегружаете этим АКПП что приведет к её быстрому износу или вообще выходу из строя непосредственно в момент буксировки
  • С коробкой автомат буксировка заглохшего авто осуществляется в режиме рычага N нейтраль, а саму буксировку можно производить на расстоянии не боле 50км при скорости не выше 30км.

Построена на базе «механики» с электронным модулем управления и осуществляющими смену передач сервоприводами.

  • AT – общее название автоматических коробок передач. Часто под этим обозначением коробки-автомата скрывается классическая гидромеханическая конструкция, надежная и проверенная временем.
  • MTA – роботизированная КП, или «робот».

Аббревиатура расшифровывается как Manual Transmission Shifted Automatically, что означает «механическая коробка передач, переключаемая автоматически».

В основе коробки лежит привычная «механика», но переключение передач отдано автоматическим приводам и блоку управления. Педаль сцепления отсутствует.

S-Tronic – что это такое

Устройство и принцип работы роботизированной коробки передач

Трансмиссия является важнейшей составной частью автомобиля. На рынке представлено множество разновидностей автоматических коробок. Данные узлы по всему миру набирают все большую популярность. Именно от корректной работы этой детали во многом зависит способность автомобиля передвигаться, а также комфорт самого водителя и безопасность движения. Одним из самых современных направлений в разработке новых устройств считается создание роботизированных преселективных узлов в сочетании с электронным блоком управления.

Понятие преселективный s-tronic означает, что следующая передача (не важно: нижняя или верхняя) уже включена системой, что намного повышает комфорт от вождения, увеличивает динамику разгона, а также изрядно экономит топливо. Одной из самых прогрессивных считается устройство с двумя сцеплениями КПП as tronic. Данный агрегат является дальнейшим логическим продолжением системы DSG от немецкого VAG, куда также входит Ауди

Однако этот аппарат является собственной разработкой компании с опорой лишь на принцип действия и компоновку своего «младшего» собрата. Данный узел состоит из нескольких частей (чем и отличается от иных автоматических трансмиссий):

Данный агрегат является дальнейшим логическим продолжением системы DSG от немецкого VAG, куда также входит Ауди. Однако этот аппарат является собственной разработкой компании с опорой лишь на принцип действия и компоновку своего «младшего» собрата. Данный узел состоит из нескольких частей (чем и отличается от иных автоматических трансмиссий):

Одной из самых прогрессивных считается устройство с двумя сцеплениями КПП as tronic. Данный агрегат является дальнейшим логическим продолжением системы DSG от немецкого VAG, куда также входит Ауди. Однако этот аппарат является собственной разработкой компании с опорой лишь на принцип действия и компоновку своего «младшего» собрата. Данный узел состоит из нескольких частей (чем и отличается от иных автоматических трансмиссий):

  1. Электронный блок управления системы АКПП s tronic представляет собой массу разнообразных датчиков и единый блок, который синхронизирует работу валов и сцеплений в процессе движения автомобиля. Данный электронный блок системы является важнейшей частью, поскольку именно электронный алгоритм позволяет быстро и адекватно переключать передачи. При этом данная часть является одной из самых дорогих в ремонте. Датчики s-tronic постоянно сигнализируют и направляют в главный блок массу информации о дорожной обстановке, скорости движения, параметрах двигателя, стиле езды водителя и иных показателях, которые позволяют системе быстро адаптироваться. К тому же стоимость данного блока при выходе из строя довольно высока. Однако при отсутствии механических повреждений блока системы проблемы с ним возникают не часто.
  2. Сцепления агрегата – в данной коробке установлено 2 сцепления, которые осуществляют работу асинхронно. Одно отвечает за включение четных передач, второе нечетных. Таким образом, достигается плавность и высокая скорость переключения, которая составляет менее 1 секунды. Работой данных узлов руководит электронный блок управления.
  3. Валы агрегата s-tronic выполняют механическую работу внутри коробки посредством перемещения крутящего момента и управления сцеплением. Также в агрегате присутствует гидроблок, который отвечает за рабочее давление внутри трансмиссии. В недорогих версиях такого типа роботизированной коробки устанавливается электрический аналог, который по своим показателям менее эффективен. Работой этого агрегата также руководит электронный блок.

Данная система позволяет упростить процесс управления автомобилем, а также сэкономить топливо, к тому же такие коробки без труда «переваривают» большой крутящий момент в отличие, к примеру, от бессутпенчатых конкурентов (вариаторов), что позволяет агрегатировать их с мощными двигателями линейки Ауди. Самое больше распространение система получила в сочетании с моделью ауди а6с троник, что позволило существенно повысить общие продажи.

Как работает S-Tronic?

Конструктивно данная разработка концерна Volkswagen ближе к механическим КПП, которые оснащаются роботом — автоматическим устройством, переключающим ступени. В автомобилях с S-Tronic предполагается использование подрулевых «лепестков» (переключателей для ручной смены), хотя довольно эффективно справляется с поставленными задачами и автоматический режим. Процесс и автоматического, и ручного переключения занимает доли секунды, а потерь мощности не происходит, так как задействуются два сцепления.

7-ступенчатая коробка S-Tronic для Ауди отличается наличием компьютерной системы управления, отслеживающей все параметры работы трансмиссии. Если произойдет какая-либо неполадка, к примеру, выйдет из строя масляный радиатор охлаждения АКПП, то компьютер выведет на приборную панель предупреждение. Благодаря этой особенности не только упрощается эксплуатация авто и повышается комфорт водителя, но и появляется возможность своевременно отреагировать на поломки и снизить расходы на обслуживание и/или ремонт агрегата.

Современное диагностическое оборудование, используемое в сервисных центрах, также способствует быстрому определению неисправности и её устранению, если предупреждение о проблеме носит общий характер (предупреждение от компьютера трансмиссии есть, но без конкретизации причин).

Ещё одна специфическая особенность данной преселективной коробки — обеспечение большей маневренности при поворотах. При маневрах вправо поварачиваемость увеличивается благодаря сжатию фрикционных пакетов, а при повороте влево имеет место блокировка гидроприводом, что дает правому колесу повышенный крутящий момент.

Коробка передач S-tronic что это такое и как работает

Итак, коробка S-tronic является преселективным роботом и устанавливается на модели Audi. C учетом того, что Ауди входит в состав концерна VAG, становится понятно, трансмиссия фактически является аналогом известной DSG (Direct Shift Gearbox). Однако есть и некторые отличия. КПП S-tronic обычно устанавливается на авто с полным и передним приводом, также на Ауди часто устанавливают коробку R-tronic, которая отличается от аналога наличием гидропривода.

Как и в случае с ДСГ, S-tronic имеет два диска сцепления, что позволяет очень быстро переключать передачи, поток мощности практически не разрывается при переключениях, достигается высокая топливная экономичность, комфорт, улучшается разгонная динамика.

Если говорить об устройстве S-tronic, следует выделить:

  • два диска сцепления;
  • два вторичных вала (для четных и нечетных передач);
  • сложную электронную систему управления (датчики, ЭБУ);
  • гидравлический блок управления (мехатроник), который является исполнительным устройством.

Если просто, коробка С-троник на Ауди является двумя механическими КПП, которые объединены в одном корпусе. На валу одной коробки реализованы четные передачи, тогда как другой вал отвечает за нечетные.

Также имеется два диска сцепления. Пока автомобиль движется на одной передаче (четной или нечетной), соответствующий диск работает, при этом другой диск сцепления отключен. Однако следующая передача уже заранее выбрана и включена. Это и есть основной принцип работы преселективной коробки передач.

В момент переключения работающее сцепление быстро отключается и моментально подключается второе. В результате переключение передачи «вверх» или «вниз» происходит мгновенно, водитель не ощущает рывков, задержек, толчков и т.д.

Чтобы было понятнее, давайте представим машину на механике, которая разгоняется с места на первой передаче. Для такого разгона задействована пара шестерен первой передачи. Далее водитель выжмет сцепление и самостоятельно включит повышенную (вторую или даже сразу третью).

В случае с преселективным роботом, пока машина едет на первой передаче, шестерни второй передачи также уже будут находиться в зацеплении друг с другом, однако сцепление не будет включено.

Далее, в момент, когда ЭБУ посчитает скорость движения ТС и условия подходящими для включения второй передачи, механизм гидропривода автоматически отключит один диск сцепления и включит второй.

После того, как коробка таким образом дойдет до 6 или седьмой передачи (наивысшей), процесс переключений будет происходить в обратном порядке. Пока машина, например, движется на 7 передаче, 6 также уже будет выбрана и почти включена. Кстати, роботизированная коробка похожа на секвентальную, где, в отличие от МКПП, менять передачи можно только в строгой последовательности.

Что касается мехатроника, который позволяет создавать нужное давление в системе и гидроцилиндрах под управлением ЭБУ, вся система настроена так, чтобы добиться максимальных показателей КПД трансмиссии одновременно с высоким уровнем комфорта для водителя. Добавим, что также существуют роботизированные коробки передач с электрическим приводом, однако электропривод ставят исключительно на бюджетные модели авто.

Устройство вариатора и виды CVT

Автоматическая коробка вариатор отличается от аналогов тем, что изменяет передаточное число плавно, в ее конструкции для всех передач (кроме задней) отсутствуют элементы зацепления, то есть ступени.

Что касается типов вариаторов, можно выделить:

  • тороидальный;
  • клиноременной;

Тороидальный вариатор устанавливается только на авто с полным и задним приводом. Тороидальная вариаторная КПП имеет два диска, где один ведущий, второй ведомый. Между дисками установлены особые ролики.

Во время работы ролики осуществляют вращение по отношению к горизонтальной оси и производят смещение по отношению к вертикальной оси. Это дает возможность перераспределять усилие, касаясь различных участков дисков.

Если просто, в зависимости от степени перемещения роликов по вертикали становится возможным менять передаточное число, числа, а за счет силы трения роликов между дисками передается крутящий момент.

В случае, когда ролики контактируют с ведущим диском около обода, происходит увеличение скорости, крутящий момент меньше. Такой режим похож на высокую передачу (5-6 на МКПП). Если же ролики контактируют с ведомым диском с краю обода, скорость меньше, передается больше крутящего момента, что соответствует пониженной передаче.

При этом тороидальный вариатор CVT надежнее клиноременного, однако в случае поломки его нельзя отремонтировать. Другими словами, вместо ремонта такая КПП обычно подлежит замене.

Клиноременный вариатор более распространен, устанавливается на авто с передним приводом. В его основе лежат конические диски и ремень. Диски идут парами (в устройстве вариатора две таких пары), каждая пара имеет стационарный и подвижный диск. Фактически, они представляют собой шкивы, которые связаны с соответствующим валом.

Принцип работы заключается в том, что первичный вал отдает на ведущий шкив крутящий момент от ДВС через гидротрансформатор. В ГДТ приводное насосное колесо через масло передает момент на турбинное колесо, связанное с первичным валом.

Далее через ремень усилие с ведущего шкива передается на ведомый, который также связан со вторичным валом. Сама передача момента на вторичный вал для того, чтобы машина двигалась вперед, осуществляется при помощи планетарного редуктора с дисковым сцеплением. Чтобы двигаться назад, используется дисковый тормоз, (реверсивный механизм задней передачи).

От промежуточного вала крутящий момент передается на дифференциал, который распределяет усилие на полуоси. Крутящий момент и скорость движения ТС изменяется благодаря изменению диаметров шкивов вариатора. Пока автомобиль разгоняется с места, диаметр ведущего шкива самый маленький (аналогично шестерне 1-й передачи МКПП), диски сжаты.

Далее происходит изменение диаметра за счет движения дисков шкива. Когда диски полностью разжаты, шкив получает самый большой диаметр. Получается, на маленькой скорости движения ТС диаметр ведущего шкива минимален, а ведомого наоборот, то есть максимальный.

Если же авто движется на высокой скорости, ведущий шкив имеет самый большой диаметр, а ведомый наименьший. Регулировка скорости движения становится возможной благодаря согласованным изменениям диаметров шкивов. При этом благодаря большому количеству возможных диаметров, условное количество доступных «скоростей» по аналогии с МКПП или АКПП у вариатора очень большое.

Благодаря этим особенностям достигается хорошая динамика разгона и плавность хода, нет разрыва потока мощности, которое происходит при переключениях передач в ступенчатых КПП. Так как физических ступеней нет, отсутствуют толчки, рывки, провалы. Также вариатор позволяет экономить топливо.

Однако есть и минусы. Как правило, тяжелые условия эксплуатации и нагрузки могут быстро вывести из строя вариатор CVT. Срок его службы меньше, чем у автоматов или роботов. На практике при езде на полной мощности и высоких оборотах детали вариатора разрушаются, также данную КПП обычно не устанавливают в паре с мощными и тяговитыми ДВС.

Еще в коробке вариатор нужно чаще менять масло по сравнению с гидромеханическими АКПП, жидкость можно заливать только оригинальную, само масло для вариатора дорогостоящее. Ремонт вариатора также является трудоемким и сложным процессом, замена деталей требует значительных затрат. Часто вместо ремонта практикуется полная замена вариатора на новый или контрактный аналог.
