Снимаем задний тормозной барабан на Рено Логан без съёмника, как?

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Подготовительный этап

Для того, чтобы приступить непосредственно к снятию, необходимо провести несколько подготовительных работ:

• Поставить автомобиль на ровный участок земли.
• Включить 1-ю передачу.
• Поставить под передние колёса противооткатные упоры.
• Отключить стояночный тормоз.
• Снять колесо.

Снимаем колесо и видим наш ржавый тормозной барабан

Нам потребуется

После того как автомобиль подготовлен, необходимо подобрать весь необходимый инструмент:

• Плоская отвёртка.
• Торцевая головка на «30» (для снятия ступичной гайки).
• Набор ключей для снятия колеса.
• Специальный съёмный инструмент для демонтажа тормозного барабана (как заменить тормозной барабан без съёмника подробно в этом материале).

В зависимости от поставленных вами задач, для выполнения работ может потребоваться так же:

• Длинногубцы и плоскогубцы (для снятия пружин с тормозных колодок).
• Штангенциркуль (для замера степени износа тормозного барабана).

Приступаем к работе

Когда всё будет приготовлено, можно приступать к работе.

1. С помощью плоской отвёртки нужно поддеть и снять защитный колпачок ступицы.

   Придав небольшое усилие на отвёртку, колпачок легко слетит со ступицы

2. Перед тем как поднять автомобиль, с каждой стороны необходимо ослабить гайки со ступичного подшипника и болтов крепления колеса (подробнее о замене заднего ступичного подшипника).

Откручиваем гайку по часовой стрелке

Подобную операцию стоит проводить, когда машина находится на земле.

После срыва гаек и болтов необходимо поднять автомобиль, окончательно снять колесо и выкрутить гайку ступицы (подробнее о замене передней ступицы).

Перед снятием, еще раз убедитесь, что машина расторможена.

Не стоит пренебрегать рекомендациям завода производителя.

Для того, чтобы процесс снятия самого барабана был лёгким и не занял много времени потребуется специальный съёмный инструмент.

С помощью подобного механизма, время снятия заметно уменьшится.

Закреплено всё надёжно, осталось лишь приложить небольшое усилие.

Если у вас такого прибора под рукой нет, в этой статье описано как обойтись иными способами.

Далее, барабан в сборе со ступичным подшипником аккуратно снимается с цапфы и откладывается в сторону.

Чтобы узнать состояние внутренней части барабана, необходимо знать максимально допустимый диаметр износа. На автомобилях с двигателем 1.6 литра он составляет 204.45 мм, а на 1.4 равен 181.22 мм.

При установленном износе барабана, его необходимо заменить.

А если вам необходимо поменять задние тормозные колодки, подробнее об этом вы можете узнать в этой статье.

Это интересно: Как снять салонный фильтр на Рено Дастер: передаем все нюансы

Как распознать неисправность?

Из-за того, что задние тормоза принимают на себя меньшую нагрузку, заметить уменьшение их эффективности удается не сразу. Сложность заключается и в том, что этот процесс происходит постепенно и почти незаметен для владельцев Логана. Проще всего распознать поломку, если резко нажать на тормоз. В такой ситуации будет заметно снижение эффективности торможения. Если же вышло из строя только одно колесо, то возрастает риск заноса. Проблема заметна и при движении задним ходом. В этом случае барабанный тормоз становится передним, поэтому машина при нажатии на тормоз останавливается медленно.

Отдельно внимание уделите наличию течи в системе. Известно, что потеря герметичности в любом контуре приводит к повышению тормозного пути

Появление «мягкости» в педали свидетельствует о попадании в систему воздуха.

Распространенная проблема тормозов на задних колесах Рено — в перекосе накладок, выходе из строя стоек или пружин. Как следствие, появляются посторонние звуки, связанные с прикосновением механизма к барабану. При этом возрастают риски перегрева тормозного узла, снижение наката машины или рост «потребления» тормозной жидкости. Если изменилась форма барабана, это приводит к появлению пульсаций или рывкам. Также из-за такой проблемы возможен износ протектора.

Как заменить задние тормозные колодки на рено логан с видео

Следить за техническим состоянием автомобиля необходимо регулярно

При очередном техобслуживании обязательно уделите внимание тормозным механизмам. От исправности работы тормозов нередко зависит жизнь водителя и пассажиров. Ниже разберёмся когда и как менять колодки задних тормозных механизмов на Renault Logan своими руками

Также узнаем, что необходимо для самостоятельной замены

Ниже разберёмся когда и как менять колодки задних тормозных механизмов на Renault Logan своими руками. Также узнаем, что необходимо для самостоятельной замены.

Когда проводят замену колодок

Авто французской фирмы Renault оснащён на задних колёсах тормозами барабанного типа. Замену колодок проводят при достижении критического износа фрикционных накладок. Толщина, при которой необходимо сделать замену, составляет 6 мм. Точное измерение проводят не на глаз, а штангенциркулем. Мерить следует с основанием.

Данных сколько километров ходят задние колодки нет. На износ влияют несколько факторов. Главные из них – это манера езды, качество тормозных колодок и состояние автомобильных дорог.

Признаки неисправности

Признаки свойственны всем автомобилям, не только Renault Logan. Кроме критической толщины накладок, о необходимости замены барабанных колодок говорят такие сигналы:

• появление скрипа и скрежета при резком торможении;
• наличие основательных борозд, сколов и трещин на поверхности тормозного барабана;
• отслоение фрикционной накладки от основы;
• стояночный тормоз не удерживает автомобиль на уклоне в 20-25 градусов.

Инструменты и материалы

Для самостоятельной замены барабанных колодок нужен следующий инструмент:

• автослесарный вороток,
• головка на 30,
• отвёртка,
• плоскогубцы,
• штангенциркуль,
• надёжная опора для автомобиля.

Чтобы очистить тормозной механизм при замене, пригодится средство WD-40 или обычный бензин, а также металлическая щётка. И главное – комплект новых тормозных колодок для Renault Logan.

Какие колодки выбрать?

Предложений на рынке автомобильных запасных частей огромное количество. Здесь есть и именитые производители и малоизвестные. Чётких рекомендаций от официальных представителей французского концерна нет.

Выбор делайте на основе отзывов на специализированных форумах. Опыт других водителей Renault Logan поможет определиться с фирмой.

В большинстве случаев главный критерий – это оптимальное соотношение цены и качества.

Пошаговая инструкция

Замену проводим сначала на одном колесе, затем на втором.

1. Устанавливаем автомобиль на ровной площадке.
2. Опускаем рычаг стояночного тормоза вниз.
3. Ослабляем колёсные шпильки.
4. Снимаем отвёрткой защитный металлический колпачок.
5. Поднимаем автомобиль на домкрате и устанавливаем на надёжную опору.
6. Снимаем колесо.
7. Откручиваем гайку на ступице и снимаем тормозной барабан.
8. Очищаем механизм заднего тормоза от грязи и пыли.
9. Снимаем плоскогубцами пружину и сам регулятор зазора.
10. Снимаем верхнюю пружинку, стягивающую колодки.
11. Поворачиваем установочные чашки и снимаем пружинки с опорных стоек.
12. Вынимаем планку-распорку с храповым механизмом.
13. Снимаем стягивающую пружинку снизу.
14. Отсоединяем трос ручника от колодки.
15. Устанавливаем новые колодки и собираем механизм заднего тормоза в обратном порядке.
16. Проверяем расстояние между внешними поверхностями барабанных колодок. Оно должно быть 202,45 ± 0,25 мм. Коррекция расстояния проводится путём изменения длины распорной планки.
17. Устанавливаем тормозной барабан, предварительно очистив его металлической щёткой.
18. Затягиваем гайку на подшипнике ступицы.
19. Устанавливаем колесо.
20. Проводим замену колодок с другой стороны автомобиля, повторяя пункты 3–19.

Видео по замене задних колодок

Для более полной информации предлагаем просмотреть видео про замену колодок задних тормозных механизмов на Renault Logan.

Регулировка и обкатка

После установки новых колодок необходимо провести регулировку зазора между тормозными накладками и барабаном. Для этого нажимаем несколько раз педаль тормозы. Должны быть слышны щелчки. Так срабатывает автоматический механизм регулировки. После нескольких нажатий тормоза щелчки прекращаются.

Обязательно проверьте работу стояночного тормоза. При необходимости подтяните тормозные тросы. При опущенном ручнике колёса должны вращаться свободно, а при затянутом – невозможно провернуть. Загляните под капот и проверьте уровень жидкости в расширительном резервуаре тормозной системы. Если он ниже нормы – долейте.

После установки новых тормозных колодок избегайте резких торможений первые 100 км. пробега, дайте фрикционным накладкам притереться. Счастливой дороги!

Съемник заднего барабана рено логан

На некоторых тормозных барабанах большинства автомобилей, имеются специальные отверстия с резьбой, в которые вкручиваются два болта, с помощью которых можно отжать барабан со своего места. Но часто тормозной барабан конкретно «приклеивается» к своему месту (от коррозии) и сорвать его с места двумя болтами не удаётся (повреждается резьба) и их усилия не хватает. А на некоторых машинах отверстий для болтов вовсе нет. В таких случаях без съёмника тормозного барабана не обойтись.

Большое преимущество этого съёмника в его прочности и большой длине внутренней резьбы держателя (но лучше конечно сделать трапецеидальную резьбу, вместо обычной метрической), и легко справляется он даже с большими волговскими тормозными барабанами, как с задними, так и с передними. Процесс установки съёмника и демонтажа тормозного барабана Жигулей, показан на рисунке 1.

При изготовлении этого съёмника, наиболее тяжело изготовить основу съёмника — держатель 2. Лучше конечно эту деталь заказать фрезеровщику, изготовить из цельной болванки, чем самому делать из пластин и сваривать эти пластины. Тогда съёмник получится ровным, красивым, а главное очень прочным.

Захваты 1 вставляются в держатель 2 и чтобы их зафиксировать в нужном положении (когда захваты зацепятся за края тормозного барабана), нужно зажать их стопорными винтами 4. Опорная втулка 6, более крупным планом изображена на рисунке 2 а.

Когда потребуется демонтировать более крупный задний тормозной барабан автомобиля Волга, то захваты нужно развернуть в другую сторону (относительно держателя), ну а винт нужно будет закрутить с обратной стороны. Конечно и опорная втулка для волги немного другая (см. рисунок 2б). Ну а если нужно будет демонтировать передний тормозной барабан автомобиля Волга, как показано на рисунке 3, то и здесь потребуется немного изменённая опора 4 (смотрите рисунок 2 в).

Вообще этот съёмник подходит для всех автомобилей, в том числе и для иномарок, и как уже многие поняли, потребуется всего лишь выточить опорные втулки (примеры смотрим на рисунке 2) именно для барабанов конкретной модели автомобиля. И как я уже писал про другие съёмники, например этот, или этот, детали приспособления желательно изготовить из легированной стали, особенно захваты и подвергнуть их термической обработке с закалкой и отпуском.

Надеюсь данная статья, и съёмник описанный в ней, поможет водителям, привыкшим всё делать своими руками, легко заменить тормозные барабаны своей машины, без порчи деталей, лишних усилий и нервов; успехов всем!

Автомобиль: Рено Логан. Год выпуска: 2012. Спрашивает: Михаил Чембаров. Суть вопроса: Меняю задние тормозные колодки, не могу снять тормозной барабан без съёмника, что делать?

Подошло время заменить тормозные колодки. Передние колодки уже заменил (подробно о выборе передних колодок тут — примечание редакции), осмотр передних тормозных дисков провёл. Начал замену, как понял, предыдущий владелец их вообще не менял ни разу, настолько всё тут прикипело. Снял колесо, открутил шпильки, и всё, дальше не получается. Никак не получается снять задний барабан без съёмника, что делать? В-первый раз такая проблема у меня!

Снятие, замена, установка тормозного барабана задних колес Renault Logan 2004-2015 Бензин

Инструменты:

Вороток под торцевую насадку
Насадка на вороток 30 мм
Динамометрический ключ
Балонный ключ
Домкрат
Опорные стойки
Зубило тонкое
Молоток
Башмаки (2 шт.)
Монтажные лопатки (2 шт.)
Штангенциркуль
Напильник

Детали и расходники:

• Тормозной барабан (2 шт.)

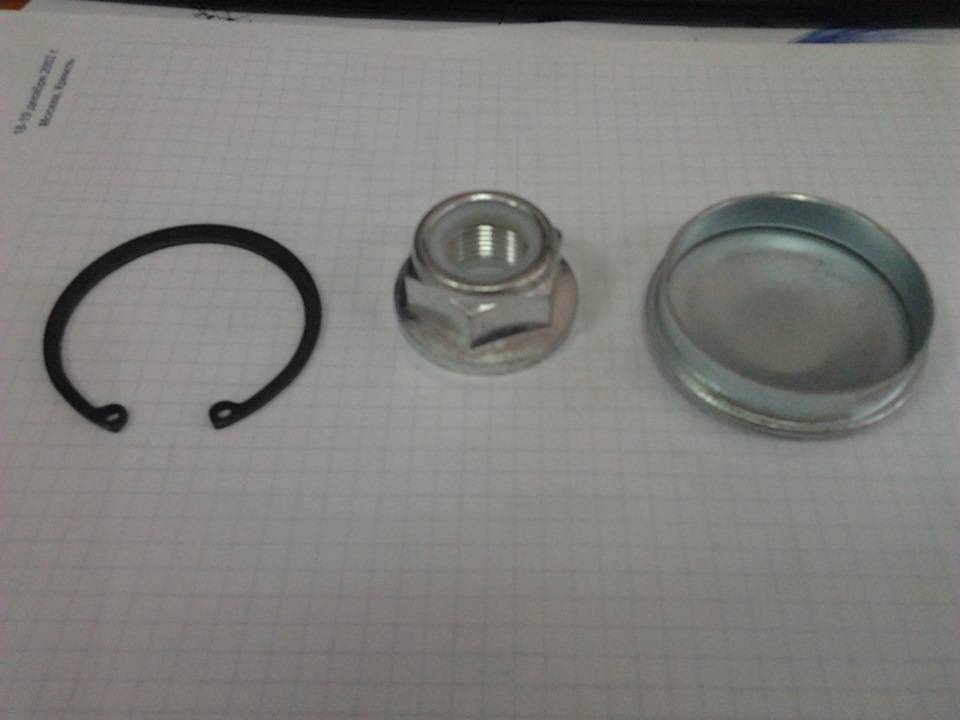

• Гайка ступицы (2 шт.)

Примечания:

Замена тормозного барабана выполняется при его повреждении или сильном износе.

Работы выполняются на поднятой задней части автомобиля, которая установлена на надежных опорах. Стояночный тормоз должен быть выключен.

Максимальный внутренний диаметр тормозного барабана не должен превышать 204.45 миллиметра (двигатель объемом 1.6 литра). Для данной модели автомобиля с двигателем объемом 1.4 литра, внутренний диаметр тормозного барабана не должен быть больше 181.25 миллиметра.

1. Включаем первую передачу.

Снятие, замена, установка тормозного барабана задних колес Renault Logan Бензин

При этом фрикционные накладки могут отслоиться или покрыться слоем ржавчины. Также высок риск осевого биения барабана тормоза или неравномерности износа. Как диагностировать проблему на ранней стадии?

Чтобы вовремя определить неисправность барабана и заднего тормоза Рено в целом, стоит обратиться на СТО. Опытные специалисты проводят полный комплекс мероприятий по проверке барабанов на специальном стенде.

При этом компьютер фиксирует основные параметры и выдает результаты о необходимости замены детали. В обычной эксплуатации проблема диагностируется по появлению тормозной жидкости на цилиндре механизма или путем резкого нажатия на тормоз дорога должна быть сухой.

Последний тест должен быть проведен раза. Если следы тормозного пути ровные, то тормоза работают равномерно. Поводом проверить механизм барабанного типа являются проблемы с ручным тормозом. Чтобы определить, требуется снимать барабаны Рено или нет, проверьте состояние рабочей части и измерьте ее диаметр.

Так, если этот параметр составляет больше 18, см для мотора объемом 1,4 литра или 20, см для двигателя 1,6 литрато устройство требует замены. Кроме того, снять барабан придется для установки новых колодок, для проверки тормозов или с целью корректировки цилиндров системы.

Как снять задний барабан на Рено Логан: Сделать это можно двумя способами — поднять транспортное средство с помощью домкрата или использовать подъемное устройство имеется на СТО. Как снять тормозной барабан на рено логан проверьте позицию ручного тормоза Рено — он должен быть внизу. Чтобы снять барабан, подготовьте минимальный набор инструмента. Чтобы снять барабан на Рено, действуйте так: Ставьте селектор выбора скоростей в положение первой скорости, после чего подставляйте упоры под колеса.

Демонтируйте защитный колпак если он предусмотрен на колесе вашего авто. Как снять тормозной барабан на рено логан зубило и молоток для снятия защитного колпака из ступицы, после чего демонтируйте узел.

Послабляйте ступичную гайку, а далее — откручивайте болты на колесе. Если с этим возникают сложности, обработайте гайку WD Поднимайте колесо сзади, а дальше ставьте зад машины на подпорки.

Уделяйте внимание той части, где производится снятие. Далее демонтируйте колесо сзади

Опустите рукоять ручника вниз колеса не должны быть блокированы. Скручивайте заднюю ступичную гайку и выбрасывайте ее применение старой детали запрещено. Демонтируйте барабан тормоза с подшипником. Проводите измерения с помощью штангенциркуля.

Если диаметр больше параметров, указанных выше, требуется снятие и замена барабана.

Установка правильного расстояниия между колодками и барабаном — задача распорной планки, которую часто называют цилиндром с возможностью саморегулирования. В старых авто регулировка зазора производится вручную, но в автомобилях Рено Логан этот процесс полностью автоматический.

Какие бывают поломки?

Как правило, задний тормоз Рено Логан теряет эффективность из-за истирания барабана или колодок. В итоге рабочий диаметр возрастает. В сложных ситуациях возможна выработка изделия и выдавливание поршня, клин колеса или же снижение уровня рабочей жидкости в тормозном контуре.

Нарушение герметизации системы возможно, когда разрушается кожух (манжеты) цилиндра. По этой причине происходят потери тормозного состава, а внутрь системы подсасывается воздух. Если система разгерметизирована, ее эффективность однозначно снижается по причине попадания внутрь воздуха или масла на колодки.

Восстановление барабана тормоза — реальная задача. Делается это посредством стачивания бортика и выравнивания углубления, появившегося на рабочей части. На старых авто из-за действия коррозии возможно «подвисание» или снижение эффективности пружин, которые стягивают между собой пару колодок. Также страдают и пружины, гарантирующие прижатие колодок к щиту механизма.

В случае неправильной или несвоевременной регулировки троса ручника Рено возможно изменение нажимного усилия в худшую сторону. При этом фрикционные накладки могут отслоиться или покрыться слоем ржавчины. Также высок риск осевого биения барабана тормоза или неравномерности износа.

Как распознать неисправность?

Поломка барабана при недостаточном внимании часто проявляет себя отказом тормозной системы

По этой причине важно своевременно производить замену вышедшей из строя детали

Из-за того, что задние тормоза принимают на себя меньшую нагрузку, заметить уменьшение их эффективности удается не сразу. Сложность заключается и в том, что этот процесс происходит постепенно и почти незаметен для владельцев Логана. Проще всего распознать поломку, если резко нажать на тормоз. В такой ситуации будет заметно снижение эффективности торможения. Если же вышло из строя только одно колесо, то возрастает риск заноса. Проблема заметна и при движении задним ходом. В этом случае барабанный тормоз становится передним, поэтому машина при нажатии на тормоз останавливается медленно.

Отдельно внимание уделите наличию течи в системе. Известно, что потеря герметичности в любом контуре приводит к повышению тормозного пути

Появление «мягкости» в педали свидетельствует о попадании в систему воздуха

Появление «мягкости» в педали свидетельствует о попадании в систему воздуха.

Распространенная проблема тормозов на задних колесах Рено — в перекосе накладок, выходе из строя стоек или пружин. Как следствие, появляются посторонние звуки, связанные с прикосновением механизма к барабану. При этом возрастают риски перегрева тормозного узла, снижение наката машины или рост «потребления» тормозной жидкости. Если изменилась форма барабана, это приводит к появлению пульсаций или рывкам. Также из-за такой проблемы возможен износ протектора.

Обслуживание и ремонт

10.6 Снятие, осмотр и установка барабанов задних тормозных механизмов

Снятие, осмотр и установка барабанов задних тормозных механизмов

ВСЕ МОДЕЛИ, КРОМЕ SCENIC

СНЯТИЕ

1. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите заднее колесо. 2. Используя молоток и большую плоскую отвертку, аккуратно отожмите крышку, расположенную в центре тормозного барабана (обратитесь к сопроводительной иллюстрации). 3. Используя головку и длинный стержень, ослабьте и снимите гайку ступицы заднего колеса. Выбросите гайку — она подлежит замене. 4. Снимите сборку тормозного барабана и подшипников ступицы с поворотной цапфы вручную. Если сделать этого не удается, или подшипники туго сидят на поворотной цапфе, или барабан подтормаживается тормозными колодками. В первом случае постучите по периферии барабана киянкой или используйте универсальный съемник, прикрепив его к барабану болтами колеса. Во втором случае действуйте следующим образом. 5. Сначала убедитесь, что ручной тормоз полностью выпущен. Работая под автомобилем, заблокируйте приводящую тягу ручного тормоза, ослабьте контргайку регулятора тросика и отверните регулировочную гайку уравнителя (обратитесь к Главе Техническое обслуживание). Заметьте, что на некоторых моделях, чтобы получить доступ к регулировочной гайке, необходимо сначала отвернуть крепежные гайки и опустить теплоизоляционный щит выпускной системы. 6a. Вставьте отвертку через одно из отверстий под болт колеса в тормозном барабане, чтобы дотянуться до рабочего рычага ручного тормоза на ведомой тормозной колодке (обратитесь к иллюстрациям). 6b. Толкните рычаг, так чтобы колодки отошли от барабана насколько возможно. 6c. Снимите барабан и стяните распорную прокладку с поворотной цапфы.

МОДЕЛИ SCENIC

СНЯТИЕ

1. Барабан заднего тормоза снимается независимо от ступицы заднего колеса. 2. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите заднее колесо. 3. Отверните два винта, крепящие барабан к ступице заднего колеса, и снимите барабан. Если сделать это не удается из-за подтормаживания тормозных колодок, выполните процедуру, описанную в параграфах 5 и 6 выше.

ВСЕ МОДЕЛИ

ОСМОТР

1. Аккуратно снимите с барабана пыль, образовавшуюся в результате износа колодок, стараясь не вдохнуть ее, поскольку это вредно для здоровья. 2. Очистите внешнюю сторону барабана и осмотрите ее на наличие повреждений и признаков износа; замените барабан, если необходимо. 3. Внимательно осмотрите внутреннюю поверхность барабана. Наличие неглубоких царапин на трущейся поверхности вполне допустимо, но если обнаружены глубокие бороздки, замените барабан. Обычно на внутреннем крае барабана образуется выступ, состоящий из смеси ржавчины и пыли, образовавшейся в результате износа колодок. Этот нарост необходимо соскоблить и отшлифовать обнажившуюся поверхность мелкой наждачной бумагой. Если перепад толщины образовался из-за износа трущейся поверхности, переточите барабан, учитывая указанное в Спецификациях предельное значение толщины, или замените его. 4. Если Вы подозреваете, что барабан чрезмерно изношен или стал овальным, измерьте его внутренний диаметр в нескольких местах, используя внутренний микрометр. Замеры должны быть выполнены на перпендикулярных друг к другу осях, чтобы определить овальность барабанов. Незначительную овальность можно устранить переточкой, если овальность чрезмерна, замените барабан.

ВСЕ МОДЕЛИ, КРОМЕ SCENIC

УСТАНОВКА

1. Если устанавливается новый тормозной барабан, используйте подходящий растворитель, чтобы снять с его внутренней части защитное покрытие. 2. Убедитесь, что ограничитель рычага ручного тормоза стоит у края тормозной колодки. Нанесите на поворотную цапфу небольшое количество машинного масла и установите на нее распорную прокладку и барабан, стараясь не запачкать маслом колодки или трущуюся поверхность барабана. Нажмите педаль тормоза несколько раз, чтобы сработал саморегулирующийся компенсатор зазора. 3. Повторите описанную выше процедуру на сборке второго заднего тормоза. 4. Снимите тормозной барабан и отрегулируйте ручной тормоз как описано в Разделе Регулировка ручного тормоза. 5a. Поместите барабан в рабочее положение, затем установите шайбу (где применяется) и новую гайку ступицы. 5b. Затяните гайку приведенным в Спецификациях усилием, и установите колпачок ступицы. 6. В заключение, установите колесо, опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием.

МОДЕЛИ SCENIC

Как снять тормозной барабан рено дастер

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Тормозные механизмы задних колес перед­неприводных и полноприводных автомобилей Renault Duster имеют принципиально одина­ковую конструкцию.

Разница в расположении стяжных пружин и разжимного рычага приво­да стояночного тормоза.

Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на при­мере переднеприводного автомобиля.

Одна­ко для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.

Работу проводим на ровной площадке.

Замену колодок показываем на левом заднем колесе.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.

Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4х4

Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице

Снимаем тормозной барабан

Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.

Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины

Также снимаем нижнюю стяжную пружину

Снимаем пружину регулятора зазоров

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Также снимаем опорную стойку передней колодки

Отводим от тормозного щита заднюю тормозную колодку

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки

Снимаем колодку и пружину наконечника троса

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.

Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).

При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.

Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4х2

Поддеваем отверткой защитный колпак

Снимаем защитный колпак подшипника ступицы

Головкой на 36 откручиваем гайку подшипника ступицы

Снимаем тормозной барабан в сборе с подшипником

Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм

Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее

Как Снять Тормозной Барабан На Рено Логан ~ AVTO-MELVIN.RU

Снимаем задний тормозной барабан на Рено Логан (фото и видео)

Тормозной барабан на Рено Логан следует снимать в случаях его износа либо повреждения, подмены тормозных цилиндров либо колодок, также для диагностики общего состояния тормозной системы.

Подготовительный этап

Для того, чтоб приступить конкретно к снятию, нужно провести несколько предварительных работ:

• Поставить автомобиль на ровненький участок земли.
• Включить 1-ю передачу.
• Поставить под фронтальные колёса противооткатные упоры.
• Отключить стояночный тормоз.
• Снять колесо.

Снимаем колесо и лицезреем наш заржавелый тормозной барабан

Нам потребуется

После того как автомобиль подготовлен, нужно подобрать весь нужный инструмент:

• Плоская отвёртка.
• Торцевая головка на «30» (для снятия ступичной гайки).
• Набор ключей для снятия колеса.
• Особый съёмный инструмент для демонтажа тормозного барабана (как поменять тормозной барабан без съёмника тщательно в этом материале).

Зависимо от поставленных вами задач, для выполнения работ может потребоваться так же:

• Длинногубцы и плоскогубцы (для снятия пружин с тормозных колодок).
• Штангенциркуль (для замера степени износа тормозного барабана).

Приступаем к работе

Когда всё будет приготовлено, можно приступать к работе.

1. При помощи плоской отвёртки необходимо поддеть и снять защитный колпачок ступицы.

Как снять тормозной барабан на рено логан.

как снять задний тормозной барабан в обыденных критериях, без съемника, используя средства находящиеся под рукой в гараже

Съемник заднего тормозного барабана своими руками Logan

Рено Логан/Renault Logan как снять барабаны

Придав небольшое усилие на отвёртку, колпачок легко слетит со ступицы

Откручиваем гайку по часовой стрелке

Подобную операцию стоит проводить, когда машина находится на земле.

После срыва гаек и болтов необходимо поднять автомобиль, окончательно снять колесо и выкрутить гайку ступицы (подробнее о замене передней ступицы).

Перед снятием, еще раз убедитесь, что машина расторможена.

Производитель рекомендует менять ступичную гайку каждый раз, когда происходит снятие барабана.

Не стоит пренебрегать рекомендациям завода производителя.

Для того, чтобы процесс снятия самого барабана был лёгким и не занял много времени потребуется специальный съёмный инструмент.

С помощью подобного механизма, время снятия заметно уменьшится.

Закреплено всё надёжно, осталось лишь приложить небольшое усилие.

Если у вас такого прибора под рукой нет, в этой статье описано как обойтись иными способами.

Далее, барабан в сборе со ступичным подшипником аккуратно снимается с цапфы и откладывается в сторону.

Чтобы узнать состояние внутренней части барабана, необходимо знать максимально допустимый диаметр износа. На автомобилях с двигателем 1.6 литра он составляет 204.45 мм, а на 1.4 равен 181.22 мм.

При установленном износе барабана, его нужно поменять.

Установка тормозного барабана

Аналогичный порядок работ, проделываем с обратной стороны. Порядок сборки барабана происходит строго в оборотной последовательности.

После окончания работ нужно проверить регулировку ручного тормоза. Для этого включите ручник и поглядите качество его работы.

https://youtube.com/watch?v=3yhdo7Lh1pA

https://youtube.com/watch?v=tDrME5JAHr0
