Меняем топливный фильтр на Рено Логан с дизельным двигателем

Как заменить?

Модуль бензонасоса Рено Логан находится в бензобаке. Доступ к нему обеспечивается через заднее сидение автомобиля. Замена насоса происходит следующим образом:

  1. Вытащите предохранитель топливного насоса.
  2. Заведите мотор и дайте ему поработать, пока он не заглохнет. Процедуру можно произвести несколько раз, пока машина не перестанет заводиться.
  3. Снимите провод с минусовой клеммы аккумулятора.
  4. Уберите сиденье заднего дивана.

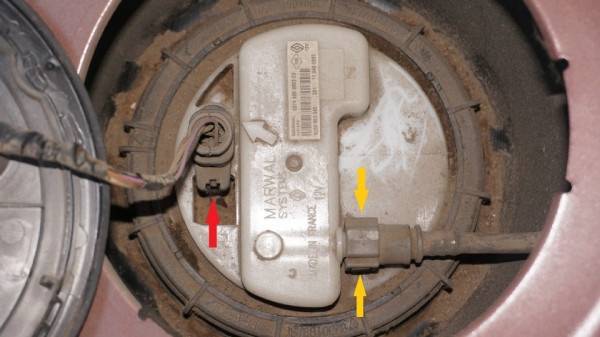

  5. Подденьте плоской отверткой и уберите пластиковую крышку модуля бензонасоса.
  6. Отожмите фиксатор на колодке проводов и отсоедините её.
  7. Отсоедините шланги топливопровода.
  8. Отверните и снимите прижимное кольцо.
  9. Вытащите модуль из бака, слейте оставшееся в нём топливо.
  10. Снимите уплотнительное резиновое кольцо. При установке нового насоса её нужно будет заменить.
  11. Отключите колодку датчика уровня топлива.
  12. Отожмите фиксаторы, чтобы снять верхнюю часть топливного насоса.
  13. Отсоедините колодку проводов от насоса.
  14. Вытащите насос из модуля и отсоедините от него шланг.
  15. Установите новый насос и соберите детали в обратном порядке.

Если вы не уверены в своих силах, в Интернете можно найти инструкции с фото и видео по замене топливного насоса.

Когда необходима на логан 2 замена салонного фильтра?

Существует определенный регламент, который устанавливает сроки проведения замены фильтрующих элементов для автомобилей Рено, в зависимости от объема двигателя и конкретной модели. Например для двигателя на 16 клапанов менять фильтрующие элементы нужно через 15 тысяч километров пробега, а для мотора на 8 клапанов делать это можно в два раза реже, через каждые 30 тысяч пробега.

Наши специалисты не рекомендуют действовать, основываясь только на инструкции производителя. Необходимо учитывать многочисленные факторы, которые зависят от условий эксплуатации конкретного автомобиля. Лучше всего, если вы будете выполнять подобный ремонт через каждые 8-10 тысяч километров пробега. Это необходимо потому, что условия эксплуатации у нас в стране могут быть экстремальными.

Есть определенные признаки, которые указывают на необходимость замены салонного фильтра раньше положенного регламентом периода

Нужно обращать на них внимание и своевременно обращаться за квалифицированной помощью в автомастерскую. Нужно оценить состояние салона автомобиля в настоящий момент времени, чтобы наверняка понять, что пора ехать в автомастерскую. Итак, когда требуется заменить фильтр салона Рено Логан 2?

Итак, когда требуется заменить фильтр салона Рено Логан 2?

Основные признаки необходимости замены салонного фильтра таковы:

Может появиться неприятный запах, свидетельствующий о том, что салонный фильтр покрылся плесенью

Нужно обратить внимание на работу системы охлаждения и обогрева, оценив мощность работы кондиционирования. При засоренности фильтра возможно увеличение расхода топлива

При этом пыль, попадающая в салон автомобиля, продолжает летать в воздухе и не оседает.. Если вы заметите любой из перечисленных признаков, то постарайтесь как можно скорее обратиться к специалистам

Чем скорее вы обратитесь за помощью, тем меньше ресурсов и дополнительных средств будет затрачено на проведение подобных ремонтных работ. Наши мастера оперативно проведут диагностику для выявления беспокоящих вас причин и если виновником окажется в фильтр, то мы сразу его заменим

Если вы заметите любой из перечисленных признаков, то постарайтесь как можно скорее обратиться к специалистам. Чем скорее вы обратитесь за помощью, тем меньше ресурсов и дополнительных средств будет затрачено на проведение подобных ремонтных работ. Наши мастера оперативно проведут диагностику для выявления беспокоящих вас причин и если виновником окажется в фильтр, то мы сразу его заменим.

Важно понимать, что когда неприятный запах въестся в салон вашего автомобиля, то вывести его будет уже достаточно непросто. Правильнее будет заранее обратиться за квалифицированной помощью наших мастеров

Особенности процедуры

Сложность и продолжительность работ зависит от типа фильтра. Если у вас машина первого поколения, то все будет достаточно просто. В том случае, когда фильтр вмонтирован в бензонасос, придется демонтировать весь этот узел. Далее мы расскажем особенности замены каждого типа фильтра. Предварительно подготовьте полный набор инструментов, который включает:

  • смотровая яма/эстакада или подъемник (для машин первого поколения);
  • набор ключей;
  • отвертка;
  • съемник;
  • тара для излишков бензина, которые могут капать из патрубков;
  • средство WD-40 и металлическая щетка;
  • новая деталь.

Естественно, вам понадобится качественное освещение, поэтому подготовьте фонарик, если в мастерской или гараже слабые лампы.

Замена фильтра но авто 1-го поколения

Сначала необходимо выяснить расположение топливного фильтра Renault Logan. Здесь все очень просто: он находится в задней части днища ближе к правому заднему колесу. Визуально он будет располагаться под бензобаком. Фильтр выглядит как цилиндрический элемент длиной в ладонь. К нему идут две металлических трубки. Как только вы нашли элемент, выполните следующие шаги:

С помощью WD-40 и тряпки очистите поверхности фильтра и соединительные элементы от грязи.
Установите под фильтром пустую тару, чтобы при демонтаже бензин не разливался на пол.
С обеих сторон отожмите фиксирующие утяжки (выполнены в виде кнопочек зеленого и красного цветов) и отсоедините наконечники патрубков.
Потяните хомут и достаньте весь фильтр со своего посадочного места.
Поставьте новый фильтр. Подключите все патрубки и фиксаторы

Обратите внимание, что на фильтре имеется стрелка, которая показывает как его правильно устанавливать.
Заведите автомобиль и убедитесь, что топливный насос прогнал через магистраль бензин.

Финальный этап – проверка герметичности всех соединений. Не должно быть потеков топлива. Если они обнаружены, убедитесь в целостности патрубков и качественном соединении. Процедура достаточно простая, при этом займет 10-20 минут вашего времени

Что самое важное – вам не придется лезть в конструкцию автомобиля и демонтировать какие-либо части машины для замены фильтра

Выбор воздушного фильтра

Воздушные фильтры для Рено Логан делятся на 2 типа:

  • Оригинальные — фильтрующие элементы, созданные корпорацией Рено;
  • Аналоговые — разработанные иными производителями, но подходящие для машин марки Рено по всем техническим параметрам.

В случае Renault Logan, встаёт вопрос о поиске совместимых аналогов, потому что оригинальные запчасти стоят неоправданно дорого. На Рено Логан разных поколений, в зависимости от двигателя, устанавливаются следующие типы воздушного фильтра:

  • Овальный — предназначен для 8-клапанных двигателей объёмом на 1.4 и 1.6 литра;
  • Трапецевидный — устанавливается на 16-клапанный мотор объёмом в 1,6 литров;

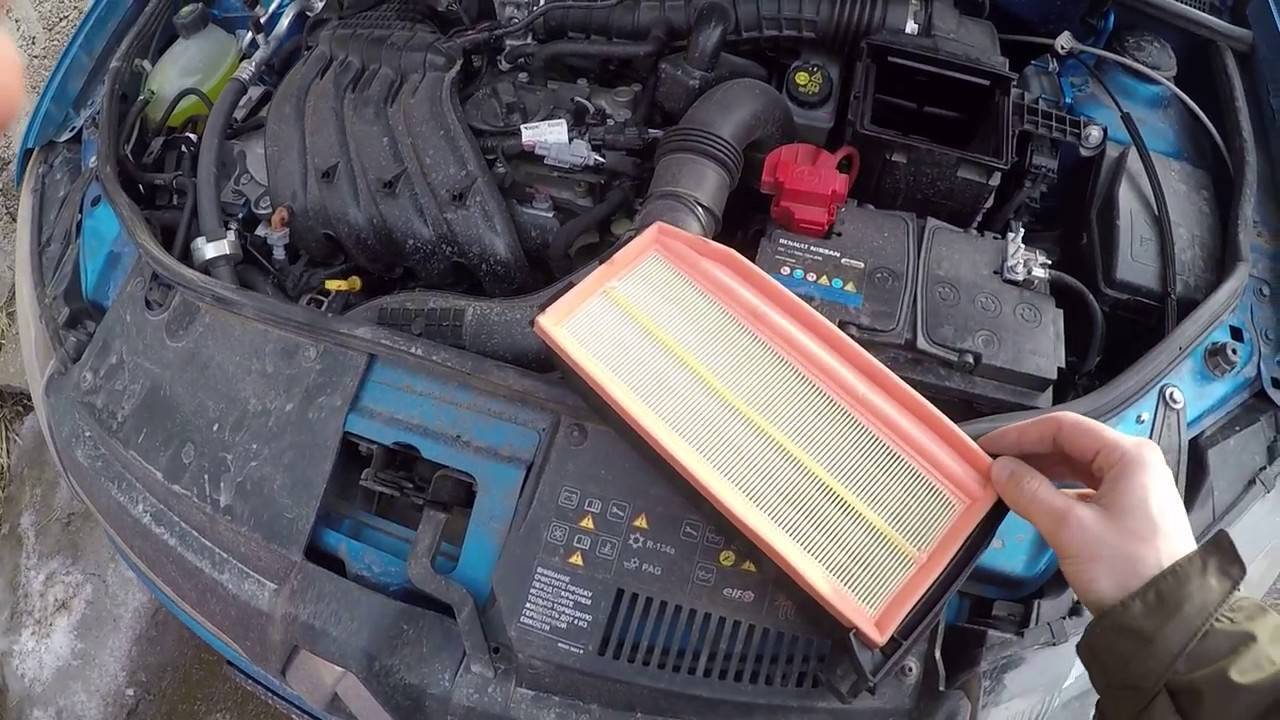

  • Прямоугольный — предпочтителен для Рено Логан 2-го поколения.

Для установки на автомобиль рассматриваемой марки подходят аналоговые воздушные фильтры следующих марок:

  • Goodwill;
  • Bosch;
  • Filtron.

Перечисленные фильтрующие элементы по техническим характеристикам ничуть не уступают оригинальным деталям для Рено Логан, однако выгодно отличаются в плане цены. Цена на рассматриваемые аналоги варьируется в пределах 200-300 рублей, в то время как цена оригинального фильтра — 700 рублей. При этом аналоговые детали можно найти в любом магазине автомобильных запчастей, в то время как фильтры Рено продаются далеко не везде.

Процесс замены

Перед тем, как приступить к замене фильтра на Рено Логан, необходимо подготовить требуемые инструменты. Автолюбителю потребуется:

  • Набор гаечных ключей;
  • Чистые тряпки;
  • Новый фильтрующий элемент;
  • Отвёртка среднего диаметра.

Дальнейшая процедура зависит от расположения фильтра. Данная деталь, в зависимости от поколения Рено Логан и типа двигателя, может находиться в верхней части карбюратора или внутри воздухозаборника. Для снятия отработанного фильтра необходимо:

  • Заглушить двигатель;
  • Открутить заготовленной отвёрткой болты держателя воздухозаборника или верхней панели карбюратора;
  • Снять деталь, препятствующую доступу к утилизируемому фильтру;
  • Достать устаревший фильтрующий элемент.

Перед установкой нового воздушного фильтра необходимо очистить воздухозаборник и карбюратор от скопившихся в них пыли. Сделать это можно при помощи заготовленной заранее ветоши. После чистки устанавливается новый воздушный фильтр, и все детали возвращаются в исходное положение.

Важно! При установке фильтрующего элемента необходимо проследить, чтобы крышка агрегата плотно прилегала к его корпусу. В противном случае возникнут щели, через которые в двигатель будет попадать неочищенный воздух, что может стать причиной серьёзных поломок системы Рено Логан

8-клапанный и 16-клапанный двигатель

Замена воздушного фильтра в Рено Логан 1.4, 1.6, 2 является стандартной процедурой, не имеющей особых отличий, зависящих от вместимости двигателя. Разница заключается только в расположении фильтрующего элемента в автомобилях с 8-клапанным и 16-клапанным двигателем и в зависящем от этого процессе замены.

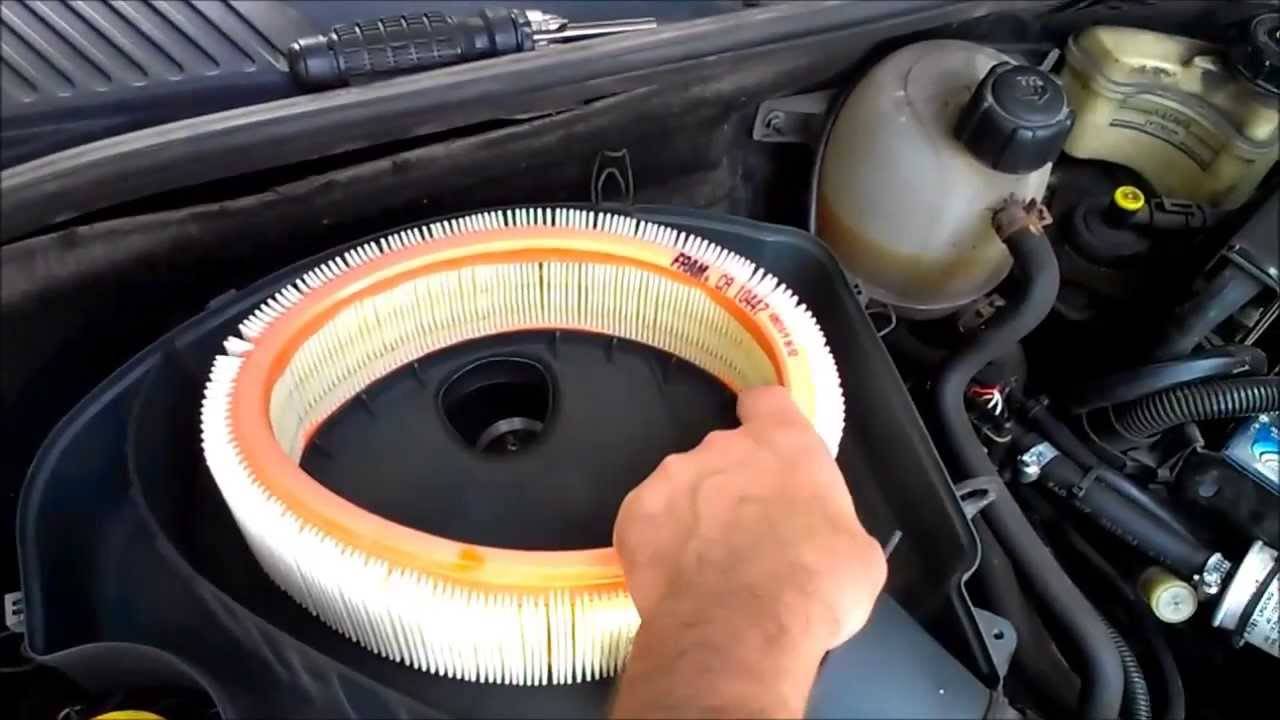

В случае наличия 8-клапанного двигателя, фильтр располагается в верхней части карбюратора. Чтобы снять деталь, необходимо устранить фиксаторы, которые располагаются по обе стороны от фильтрующего элемента. После этого требуется устранение болтов на корпусе защитной коробки фильтра и нижними саморезами. Патрубки воздухозаборника при извлечении рассматриваемой детали необходимо отвести в сторону, потому что они могут послужить препятствием устранению отработанного материала. После перечисленных манипуляций фильтровальная коробка изымается, чистится, после чего производится смена фильтра.

Если двигатель оснащён 16 клапанами, то фильтрующий элемент, вероятнее всего, располагается внутри воздухозаборника. По этой причине сама процедура смены фильтрующего элемента — несколько сложнее:

  • Убирается резиновый уплотнитель;
  • В местах закрепления предыдущего фильтра отсоединяются патрубки воздухозаборника и сам агрегат;
  • Шланг вакуумного насоса, присоединённый к коробке фильтрующего элемента, отводится в сторону;
  • Утилизируемая деталь аккуратно отсоединяется от креплений, чтобы избегать повреждения резонатора.

Воздушные фильтры предназначены для одноразового использования в системе Рено Логан. Не следует использовать утилизированный фильтрующий элемент даже при тщательной промывке. В детали накапливаются вредные элементы, способные загрязнить топливную систему транспортного средства и нанести ей непоправимый вред.

Расположение

Сразу стоит отметить, что в Рено логан 1.6 и 1.4 замена осуществляется не совсем идентичным образом. Разница этих машин заключается только в месторасположении фильтрующего элемента. Еще один нюанс. Дело в том, что авто, где объем силового агрегата составляет 1.4 литра, выпускаются по сей день. Что касается Renault Logan с мотором 1,6, этот силовой агрегат перестали использовать еще в 2006 году.

Так где находится необходимый элемент? Если говорить про машины, появившиеся в продаже после 2006, тогда нужно искать его в топливном баке. Примечательно, что ставится он совместно с бензиновым насосом.

Если говорить про более ранние модели, здесь все немного проще. Фильтр находится в месте, где из бака выходят трубки, по которым движется горючее.

Замена топливного фильтра рено логан —

Топливный фильтр на Renault Logan, выпускавшихся до осени 2006 года, расположен под днищем. Его замену нужно производить каждые 30 тыс. км. (1-1) А на моделях, выпущенных позже, топливный фильтр находится непосредственно в бензобаке. Такой элемент требует замены через 120 тыс. км. (1-2)

Старые модели

1.Открываем капот. Отсоединяем «-» аккумулятора. Отжимаем фиксаторы крышки монтажного блока и снимаем ее. (2)

2.Вынимаем из блока реле топливного насоса, обозначенное на фото К5. (3)

3.Накидываем клемму, заводим автомобиль и ждем самостоятельной остановки двигателя. Данная процедура необходима для выработки остатков топлива. После этого выключаем зажигание и опять снимаем клемму.

4.Приподнимаем авто или загоняем на смотровую яму. В правой задней части днища находим топливный фильтр. (4) Счищаем с него загрязнения.

5.Отжимаем фиксаторы с обеих сторон (красная и зеленая кнопки) и отсоединяем шланги топливопровода. При этом может вытечь небольшой объем бензина, поэтому лучше подставить какую-нибудь емкость. (5)

6.Вынимаем топливный фильтр из крепления. (6)

7.Устанавливаем новый элемент

Следует обратить внимание на стрелку на корпусе фильтра. Она должна быть направлена в соответствии с движением топлива в системе

(7)

8.Надеваем топливные шланги до щелчка. Нажимать на кнопки фиксаторов не нужно. (8) Устанавливаем на место электрические компоненты.

Включаем зажигание. Примерно 2– 4 секунды будут слышны пощелкивания топливного насоса. Когда они затихнут, проверяем герметичность соединений.

Новые модели

1.Снимаем подушку заднего сиденья для доступа к технологическому отверстию бензобака. (9)

2.Стрелка на крышке указывает на расположение защелки. Поддеваем ее отверткой и отодвигаем в сторону. (10)

3.Очищаем поверхность от загрязнений. Вынимаем разъем с проводами. (11)

4.Нажимаем фиксатор на наконечнике топливопровода и отсоединяем его. (а) Иногда к блоку подходят два шланга, действуем аналогично. (б)

5.Откручиваем съемником удерживающее кольцо и вынимаем его. (13)

6.Вынимаем резиновую прокладку и протираем ее. В противном случае на воздухе, под воздействием бензина, она разбухнет, и ее дальнейшая эксплуатация станет невозможной. (14)

7.Вынимаем блок топливного фильтра. (15)

8.На Renault Logan невозможно заменить отдельно картридж фильтра. Поэтому необходимо приобретать всю конструкцию в сборе. Замене подлежит только сеточка грубой очистки. Также можно промыть стакан сбора топлива. (16)

Производим установку всех элементов в обратной последовательности.

Так же посмотрите видео по замене топливного фильтра на рено логан:

Признаки проблем с фильтром

Топливный фильтр забивается не сразу, это происходит постепенно. Среди главных признаков того, что топливный фильтр начинает выходить из строя, выделяют:

  1. Неровная работа двигателя, неоправданное повышение оборотов, «чихание» при работе.
  2. Проблемный запуск двигателя после простоя в течение нескольких часов, когда топливо сливается из системы.
  3. Снижение мощности, что особенно сильно проявляется при обгоне и подъеме в гору.
  4. При сильном загрязнении фильтра автомобиль может просто заглохнуть.

Очевидно, что подобные признаки могут проявляться и при других неисправностях. Но забитый топливный фильтр — это одна из наиболее частых причин, которые приводят к подобным проблемам.

Как заменить воздушный фильтр Рено Логан 1.6 на 8 и 16 клапанов

Автомобиль Renault Logan с бензиновым силовым агрегатом оборудован системой очистки воздуха, поступающего в двигатель. Главная составляющая системы – воздушный фильтр. Он требует регулярной замены. Французский автомобиль Renault Logan второго поколения комплектовался двумя видами двигателей: с 16 и 8 клапанами. Размеры, форма и порядок замены фильтрующего элемента в авто с разными силовыми агрегатами отличаются. Последовательности операций на каждом из этих автомобилей описаны ниже.

На фото чётко виден корпус воздушного фильтра на автомобиле Renault Logan

Когда нужно делать замену?

В инструкции по эксплуатации Renault Logan конструкторы прописали, что замену фильтрующего элемента проводят каждые 15 тысяч километра пробега для автомобилей с мотором на 16 клапанов и каждые 30 тысяч для 8-клапанных двигателей.

Мотористы рекомендуют менять фильтр воздуха каждые 8-10 тысяч пробега. Временной интервал отличается от предписаний производителя. На это есть причины. Условия эксплуатации Renault Logan в России и других постсоветских странах экстремальные. В Европе дороги чище и лучше.

По результатам исследований, проводимые независимыми экспертами, запылённость российских автомобильных дорог в 5 раз выше, чем в Европе

Придётся менять воздушный фильтр раньше срока, если при эксплуатации Renault Logan появились такого рода проблемы:

  • резко увеличился расход бензина;
  • при ускорении появились «провалы»;
  • автомобиль не «тянет»;
  • произошло засорение камеры сгорания двигателя;
  • частое загрязнение дроссельной заслонки.

Фильтр какого производителя выбрать?

Бытует мнение, что производитель воздушного фильтра неважен. Но помните, что некачественная автозапчасть приводит к поломкам транспортного средства и двигателя внутреннего сгорания (ДВС).

На автомобильном рынке запасных частей представлено сотни производителей расходников, в том числе и воздушных фильтров. Сам Renault не выпускает фильтрующие элементы.

Воздушные фильтры заказывают у других производителей. В оригинальной комплектации на Renault Logan установлен фильтрующий элемент от фирмы Mahle.

Главный критерий выбора – это соотношение цены и качества

Наверняка фильтрующий элемент другой фирмы справится не хуже. Главный критерий выбора – это соотношение цены и качества.

Пошаговая инструкция замены

Перед заменой фильтрующего элемента в системе очистки воздуха приготовим необходимый инструмент. Конструкция корпуса воздушного фильтра и крепление отличается для 16- и 8-клапанного двигателей, поэтому используется разный инструмент. В обоих случаях понадобится специальный ключ TORX T25 (звёздочка), а для мотора 8v приготовим ещё и рожковый ключ на 8.

8-клапанный двигатель

Корпус воздушного фильтра размещён под капотом над двигателем. Он крепится 2 болтами и 2 саморезами. По бокам две металлические защёлки.

  1. Откручиваем два болта в нижней части корпуса ключом на 8.
  2. Откручиваем два самореза сверху на корпусе.
  3. Отщёлкиваем две защёлки по бокам.
  4. Отводим корпус воздушного фильтра в сторону и вытаскиваем старый фильтрующий элемент.
  5. Протираем или продуваем корпус.
  6. Устанавливаем новый воздушный фильтр.
  7. Крепим корпус на защёлках и закручиваем 2 болта и 2 самореза.

16-клапанный двигатель

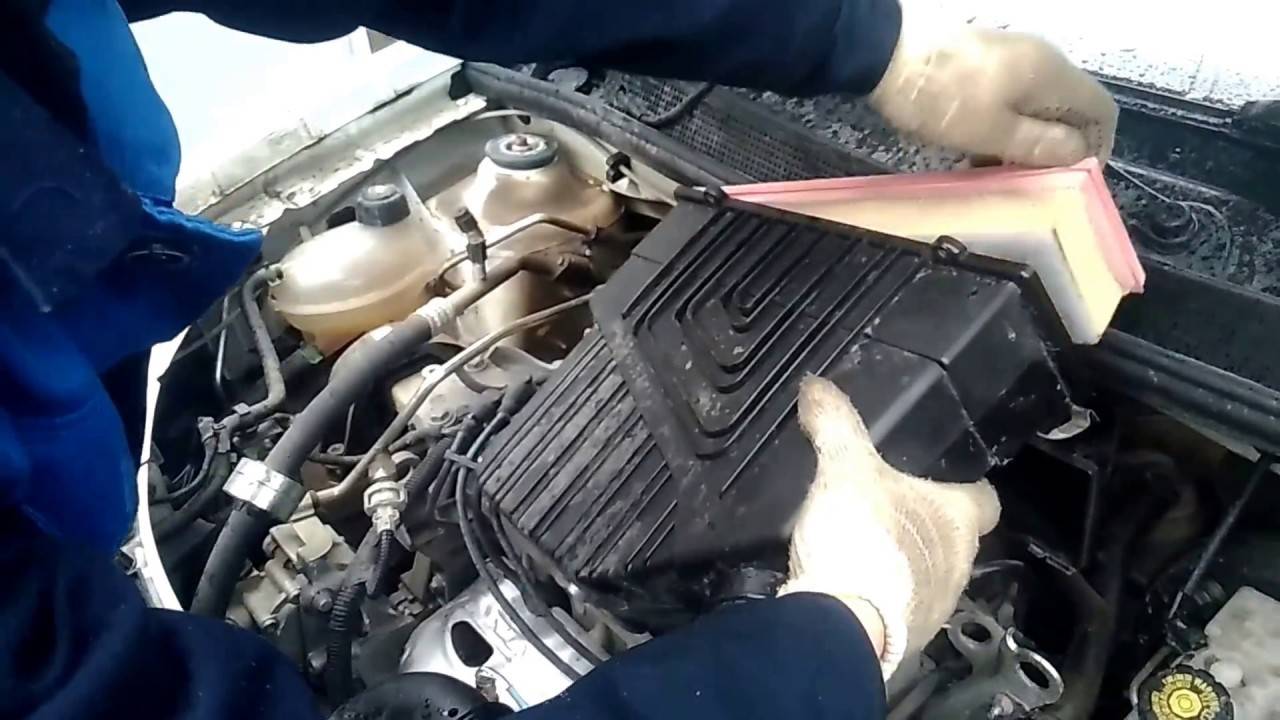

Корпус воздушного фильтра расположен за двигателем. К нему подсоединён корпус влагосборника.

  1. Снимаем резиновый уплотнитель на корпусе влагосборника.
  2. Отсоединяем подходящий патрубок от корпуса влагосборника.
  3. Отсоединяем влагосборник от корпуса воздушного фильтра.
  4. Отсоединяем трубку вакуумного насоса от впускного коллектора. Она крепится двумя защёлками.
  5. Откручиваем два самореза на корпусе воздушного фильтра ключом TORX T25. Саморезы остаются в корпусе.
  6. Аккуратно вынимаем корпус фильтрующего элемента вверх. Снизу две направляющие из пластмассы.
  7. Вынимаем старый фильтр.
  8. Очищаем корпус от пыли и загрязнений.
  9. Устанавливаем новый воздушный фильтр в корпус и закручиваем его двумя саморезами.
  10. Подсоединяем трубку вакуумного насоса и корпус влагосборника.
  11. Закрепляем патрубок на корпусе с помощью резинного уплотнителя.

Видео: замена воздушного фильтра на Renault Logan с двигателем 1.6 16 клапанов

Выполнить замену воздушного фильтра на автомобиле Рено Логан под силу любому владельцу такого транспортного средства. Замену проводите каждые 8-10 тысяч пробега или по мере загрязнения фильтрующего элемента. Помните, что состояние воздушного фильтра влияет на работу двигателя.

Что приводит к необходимости замены топливного насоса Логан?

Бензонанос, как и любой другой механизм автомобиля, однажды придёт в негодность – это неизбежно из-за износа и старения. Вопрос только в том, когда это произойдёт – через пару месяцев или через пять лет. Продлить жизнь топливному насосу вполне возможно, если знать, что ускоряет его выход из строя.

  1. Привычка заправляться, когда бензин практически на «нуле». На Рено Логан используется насос, работа которого охлаждается именно топливом. Если его в баке недостаточно, движущиеся детали механизма больше нагреваются и изнашиваются.
  2. Отсутствие контроля за состоянием электрической части. Повреждения проводки может привести к скачку напряжения и короткому замыканию цепи. В результате насос может сгореть в один момент. В лучшем случае сгорит предохранитель. Но если он был подобран без учета рекомендаций производителя, то сам может стать причиной перебоев в работе бензонасоса. К отключению может привести также неисправное состояние реле.
  3. Использование некачественного бензина и забитого фильтра. Давление в таких случаях обязательно снизится, особенно при повышенных нагрузках.

Замена фильтра тонкой очистки на Рено Логан

При помощи плоской отвертки снимается нижняя часть пластикового кожуха топливного насоса. Делать это нужно аккуратно, чтобы не сломать пластмассовые защелки. В нижней части останется топливо, в котором будет виден оставшийся мусор

Важно, чтобы в нем не было металлической стружки, которая будет указывать на выход из строя двигателя бензонасоса

Нужно сразу извлечь и аккуратно вытереть резинку уплотнителя регулятора давления топлива и проверить ее целостность. Внимательно рассмотрите обратный клапан оранжевого цвета, если он выходит из строя, при резких или затяжных поворотах при низком уровне топлива автомобиль может глохнуть.

Чтобы снять датчик уровня топлива, требуется отключить его разъем, аккуратно протолкнуть провода и извлечь их из креплений. Сам датчик извлекается из пазов плоской отверткой. Из нижней части насоса вынимается фильтр грубой очистки, представляющий собой частую сетку.

Надавливая на верхнюю крышку, аккуратно отщелкните держатель на стойке с пружиной, после чего насос разделяется на две части. Нижняя часть есть фильтром тонкой очистки. Снимается разъем бензонасоса, и он извлекается из гнезда для удобства дальнейшей работы.

Далее требуется снять гофру, соединяющие элементы бензонасоса, не повредив их. Специалисты советуют оставлять оригинальные трубки, поскольку новые имеют более низкое качество. Перед демонтажем требуется запомнить, как расположен бензонасос по отношению к фильтру. Это нужно, чтобы впоследствии не иметь проблем с подключением к разъемам.

Чтобы снять патрубки, их нужно разогреть строительным феном, но делать это можно только тогда, когда насос полностью высушен, что сделать достаточно сложно. Поэтому проще обломать штуцеры старого фильтра тонкой очистки, потом аккуратно раздробить их молотком через тряпку или ветошь и извлечь их тонкогубцами. Остатки пластмассы не должны остаться в патрубках.

Перед сборкой все элементы бензонасоса тщательно вымываются очистителем тормозов, чтобы избавить их от налета. Дунув в трубку насоса, можно проверить ее клапан, при исправном клапане она не должно продуваться. На патрубки одеваются металлические хомуты, чтобы зажать их на новых штуцерах.

Заменяя фильтрующий элемент, требуется помнить об аккуратности, поскольку все его элементы хрупкие. Каждый патрубок слегка разогревается строительным феном, чтобы он стал более пластичным, после чего надеваются на монтажное место нового фильтра тонкой очистки. При установке патрубка насоса обязательно сохраняем его ориентацию. Устанавливаем насос в гнездо, аккуратно затягиваем хомуты, чтобы не треснула пластмасса штуцеров.

Вставляется верхняя часть, пружина и защелкивается разъем. Сжимаем систему в рабочее положение и убеждаемся в том, что гофра не трется о провода

Это важно, поскольку при работе насоса неизбежна вибрация и касающиеся друг друга элементы могут истираться

Уплотнительное кольцо устанавливают на регулятор давления, далее фильтр грубой очистки

Обратите внимание на то, чтобы он надежно защелкнулся. При этом нужно следить за тем, чтобы сетка не перекрывала отверстие регулятора давления. После сборки нужно убедиться, что обратный клапан двигается нормально

Установите датчик уровня горючего, тщательно запаковывая проводку в гнезда

После сборки нужно убедиться, что обратный клапан двигается нормально. Установите датчик уровня горючего, тщательно запаковывая проводку в гнезда.

Признаки засоренности фильтра

Топливный фильтр при падении своей эффективности взывает ряд симптомов, которые могут почувствовать даже новички. В этот список входит:

  • затрудненный подъем машины на возвышенность;
  • падение мощности двигателя, ухудшение динамики авто;
  • заметное увеличение расхода топлива;
  • появление рывков в работе двигателя;
  • силовой агрегат регулярно глохнет.

Обратите внимание, что эти симптомы необязательно говорят именно об испорченном топливном фильтре, но в первую очередь рекомендуем заменить его, особенно если по пробегу пора выполнять процедуру. К сожалению, визуально осмотреть деталь не получится. Фильтры чаще всего выпускаются в закрытом корпусе, поэтому оценить его засоренность визуально невозможно

На авто второго поколения фильтр демонтировать еще сложнее

Фильтры чаще всего выпускаются в закрытом корпусе, поэтому оценить его засоренность визуально невозможно. На авто второго поколения фильтр демонтировать еще сложнее.

К сожалению, визуально осмотреть деталь не получится. Фильтры чаще всего выпускаются в закрытом корпусе, поэтому оценить его засоренность визуально невозможно. На авто второго поколения фильтр демонтировать еще сложнее.

Замена топливного фильтра Рено Логан 2

Если вы разбираетесь в технической стороне Рено Логан 2 поколения, то вы можете сэкономить, посетив СТО и самостоятельно проведя процедуру замены фильтра. Это не займет много времени.

Алгоритм действий в случае с Логаном 2-го поколения следующий:

Перед началом работы нужно снять заднее сиденье Рено Логан. Это разблокирует узел. Необходимо зажать нижний край подушки и сильно потянуть. Защелки откроются и их можно будет легко снять.

На защитной крышке топливного бака Логана можно увидеть стрелку, указывающую на защелку. Используйте отвертку с плоским лезвием, чтобы нажать в направлении стрелки. Защелка откроется, и крышку можно будет снять.

Для защиты системы от пыли и грязи следует очистить верхнюю часть бака и крышку насоса, которая находится под защитной крышкой.
Необходимо снять всю проводку, ведущую к топливному насосу. Требуется расчистить «путь» к коннектору, на котором стоит флаг

Его следует поддеть перфоратором или отверткой и осторожно перемещать. И тогда разъем легко снимается.
После разделения проводов пришло время снять шланг с насоса

Он держится на быстросъемных застежках. Можно нажимать на ствол пальцами, а можно снять шланг, чтобы не мешать дальнейшей работе.
Этот этап можно назвать самым сложным. Необходимо отделить гайку от пластика. И очень прочно фиксируется. И чтобы его открутить, придется приложить значительные усилия. Вы можете немного облегчить себе работу, если воспользуетесь съемником топливного насоса. Если такого инструмента нет в наличии, в качестве альтернативы можно взять газовый ключ. Ножки ключа должны упираться в стороны гайки и поворачиваться против часовой стрелки. Часто в подобных инструкциях пишут советы по использованию молотка и зубила для откручивания этой гайки. Ни в коем случае нельзя! Если вы будете следовать рекомендациям, вы попрощаетесь с баком, потому что он настолько деформирован, что переустановить запчасти уже не получится.
После вскрытия крышки помпы Логан будет видна резиновая прокладка
Важно просушить его тряпкой, иначе он вздуется.

Затем снимите топливный насос, но поплавок усложняет это действие. Для того, чтобы все работало плавно, нужно слегка наклонить корпус и плавно подвигать помпой, чтобы найти положение, при котором поплавок не мешает.
И, наконец, требуется удалить остатки топлива из насоса
Это легко сделать, нажав на вентиль в нижней части детали. Лучше будет слить жидкость в отдельную емкость.

Разбираем модуль

В дальнейшем это поможет вам не гадать, как проложить проводку, как отремонтировать трубки бензонасоса Рено Логан 2 и т.д.

Последовательность действий:

1. Отсоедините провода датчика уровня топлива. 2. Снимите выводы датчика с кронштейна на корпусе топливного модуля. 3. Вставляем узкую стальную пластину в отверстие направляющей датчика и выдавливаем фиксатор датчика. 4. Снимите датчик уровня топлива.

  • Снимите дно. Делать это нужно очень аккуратно, чтобы не сломать защелки.
  • Затем его необходимо снова очистить, стараясь не повредить ни сетчатый фильтр, ни прокладку.

1. Отсоедините жгут топливного насоса от разъема внутри крышки топливного модуля. 2. Затяните две защелки. 3. Снимите крышку топливного модуля с кронштейном насоса с корпуса модуля. 4. В корпусе топливного модуля установлен клапан для предотвращения вытекания топлива из корпуса.

Снимите клеммы и поплавок

Важно обратить внимание на то, как расположен топливный насос по отношению к забитому фильтру. Точно так же его нужно будет надеть после замены фильтра на новый. Для большей верности можно и сфотографировать

Для большей верности можно и сфотографировать.

1. Снимите уплотнительное кольцо трубки регулятора давления топлива. 2. Также снимите пружинную шайбу. 3. Снимите пружину трубки регулятора давления топлива. 4. Нажмите на защелку отверткой.

  • Далее разрываем соединение на забитом фильтре Логана. Часть останется в трубе. Чтобы его вытащить, нужно обмотать трубки ветошью (чтобы не порвались), аккуратно отломить оставшийся кусок штуцера. Осталось встряхнуть его и промыть пробирки.
  • Затем наденьте на них хомуты. С помощью строительного фена нагрейте трубки и установите новый фильтр. Освободите зажимы. Затяжка производится после фиксации проводки.

1. Снимите трубку регулятора давления топлива с втулки в крышке модуля. 2. Нажимаем отверткой на усики наконечника «земляного» кабеля. 3. Отсоедините трос регулятора давления топлива. 4. Затяните защелку отверткой.

Осталось все восстановить и вернуть Renault Logan второго поколения в исходное состояние, ориентируясь на сделанные фотографии.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
