Меняем радиатор печки без снятия панели на Лада Калина: фотоотчет, видео, цена радиатора

Грамотная замена радиатора отопителя на Лада Калина по «заводскому» мануалу

Базовое руководство по эксплуатации предлагает к осуществлению технологию ремонта отопителя, начальный этап которого предусматривает проведение работ в подкапотном пространстве:

  • слив антифриза (отвернуть пробку сначала в передней части блока цилиндров, затем на правом торце радиатора охлаждения двигателя);
  • удаление АКБ из подкапотного пространства;
  • демонтаж корпуса воздушного фильтра двигателя совместно с воздухозаборником и Г-образным каналом, присоединенным к дроссельному узлу;
  • ослабление хомутов и отсоединение проходящих через моторный щит патрубков, способствующих циркуляции антифриза по теплообменнику печки (производится снизу автомобиля);
  • демонтаж болтового соединения, фиксирующего отопительную установку относительно перегородки моторного отсека (гайка располагается со стороны двигателя возле места присоединения патрубков системы охлаждения к радиатору отопителя);
  • удаление правой части облицовки лобового стекла;
  • демонтаж крышки салонного фильтра и самого фильтрующего элемента.

Предшествуют замене дефектного радиатора отопителя на Калине также и «внутренние» работы:

  • удаление сидений;
  • демонтаж центрального тоннеля пола;
  • снятие пластикового кожуха рулевой колонки, отсоединение колодок подрулевых переключателей и электроусилителя «баранки»;
  • удаление самой рулевой колонки в сборе с ЭУР (альтернатива – опустить агрегат на пол, предварительно сняв рулевое колесо и отвернув 4 гайки крепления к кузову);
  • полный демонтаж торпедо в сборе с отопителем.

радиаторрадиаторПосле удаления панели приборов из посадочного места открывается свободный доступ к фиксирующим элементам корпуса нагревательного элемента и создаются все условия для демонтажа поврежденного теплообменника. Процесс замены дефектной единицы выглядит так:

  • на левом торце центральной консоли открутить 3 винта, фиксирующих кожух теплообменника и металлический кронштейн уплотнителя трубок;
  • демонтировать кожух и кронштейн;
  • вынуть радиатор;
  • установить новый теплообменник, закрепить кожух и кронштейн.

Опасность поломки

Течь из радиатора отопителя может стать причиной серьезных неприятностей.

Как вовремя распознать

  • Первый признак это маслянистые подтёки под ковриком водителя. Достаточно извлечь коврик, и посмотреть на его обратную сторону.

    Сухой коврик.

    Сухо под ковриками в салоне. Место водителя.

  • Косвенным признаком может быть запотевание стёкол в ясную погоду. В этом случае в салоне будет чувствоваться запах антифриза. В зависимости от производителя и типа антифриза, запах может быть разный. От противного химического, до приторно сладкого.

Причины частой замены

Радиаторы печки именно в Калине славятся своей недолговечностью. А все это потому, что алюминиевый корпус данной детали не выдерживает длительного контакта с агрессивными антифризами.

Поэтому при замене мы рекомендуем медные радиаторы, их можно запаять и они в целом более долговечны.

Альтернативный метод замены радиатора

Второй способ требует некоторого дополнительного вмешательства, но его вполне можно освоить и получить бесценный опыт. На 1 этапе сливают охлаждающую жидкость из системы. Далее следует демонтировать аккумуляторную батарею. Клеммы снимаем так: сначала «минус», затем «плюс». Аккуратно отводят в их сторону. Потребуется снять и подставку под аккумулятор, которая установлена на 4 болтах.

Расширительный бачок для охлаждающей жидкости

Снимаем и убираем корпус воздушного фильтра автомобиля, предварительно демонтировав и воздуховод, который идет к двигателю. Это позволит обеспечить доступ к нужным деталям.

В салоне потребуется демонтировать водительское сиденье. Обязательным подготовительным этапом перед снятием печки является освобождение педалей газа и тормоза, чтобы их можно было отвести в сторону. Педаль газа прикручена 3 гайками на 10.

Для освобождения дополнительного пространства потребуется демонтировать и электроусилитель руля. Отсоединить трубки от радиатора отопителя можно, получив необходимый доступ со стороны капота. При помощи крестовой отвертки освобождают хомуты на патрубках.

Для извлечения со стороны водителя радиатора потребуется не только открутить 3 винта крепления, но и дополнительно несколько расширить пространство, чтобы могли выйти трубки радиатора. В противном случае придется разбирать еще и всю центральную консоль.

Далее через подготовленное и немного расширенное за счет надреза отверстие вставляется новый радиатор системы отопления автомобиля. Снаружи к штуцерам прикручиваются шланги, проводится монтаж деталей, которые были сняты или ослаблены.

Наверно, каждый автолюбитель со временем сталкивается с . Владельцы Лады Калины тоже, к сожалению, не исключение. Порой очень сложно понять истинную причину плохого обогрева салона, когда нормально работавший отопитель вдруг начинает не справляться со своей задачей.

Проблему слабого обогрева может решить замена и регулировка заслонки печки на Ладе Калина.

Отопитель автомобиля Лада Калина

Замена со снятием панели

Автолюбители не любят этот способ не только из-за сложности. Они небезосновательно считают, что после разборки в салоне «Калины» появится большое количество «сверчков», то есть посторонних звуков. Это, действительно, так, заводскую сборку повторить трудно и, тем не менее, настоятельно рекомендуется использовать именно этот способ.

Нужно помнить, что демонтаж панели предусматривает работу с электричеством, поэтому, прежде всего, нужно отключить аккумулятор

Теперь можно переходить непосредственно к процессу замены.

Последовательность действий следующая:

  1. Снять воздушный фильтр вместе с патрубком, АКБ и декоративный кожух двигателя.
  2. Слить антифриз.
  3. Ослабив хомуты, отсоединить шланги от патрубков печки. Здесь же находится гайка ее крепления к перегородке моторного отсека, открутить ее подходящим ключом на 10.
  4. В нише, где установлен привод дворников, с правой стороны снимается декоративная накладка, демонтируется фильтр салона, под ним откручивается 4 самореза.
  5. Все остальные работы нужно производить в салоне автомобиля.
  6. Отогнув защелки, снять декоративные панели передних стоек кузова. Под ними будут саморезы, их нужно выкрутить.
  7. Открыть 7 гаек крепления передней панели к кузову, открутить их. Демонтировать решетки воздуховодов, магнитолу, все ручки с панели управления печкой.
  8. Снять панель управления отопителем, она держится на двух шурупах.
  9. Открутить шурупы кожуха рулевой колонки, снять его.
  10. Демонтировать переключатели света и дворников, а также замок зажигания.

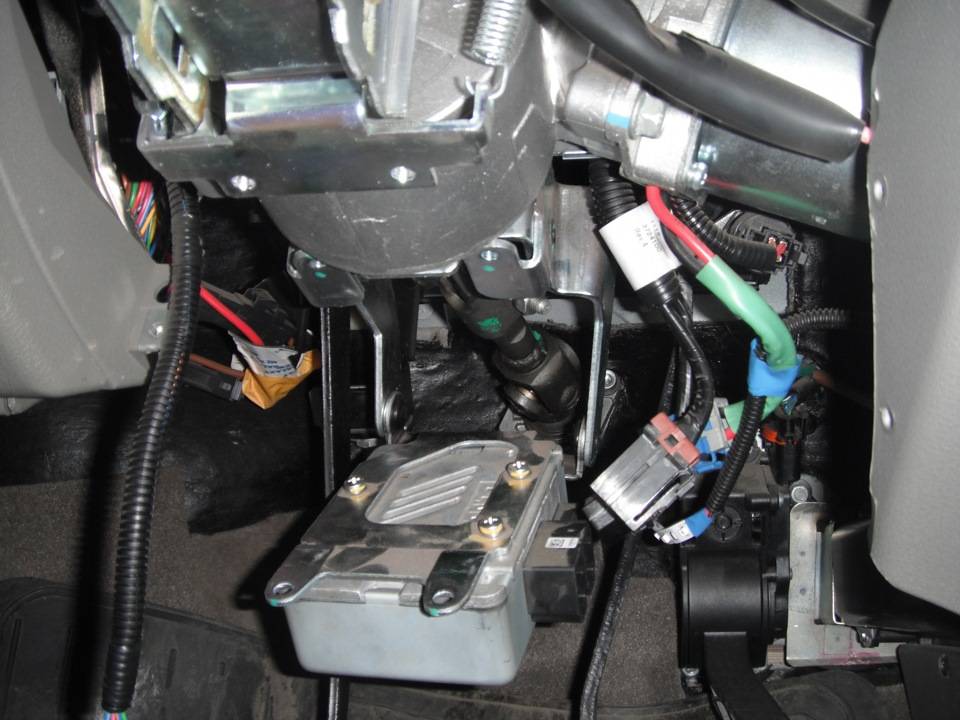

  11. Открутив 2 гайки на 13, отвести в сторону рулевую колонку.
  12. Панель осталась держаться на 9-и болтах, 4 из них большие, с одной и другой стороны торпедо.
  13. Теперь панель можно снять, но делать это лучше с помощником, чтобы не повредить проводку.
  14. Теперь без труда можно демонтировать радиатор, он крепится двумя болтами к ребрам жесткости кузова.
  15. Заменить радиатор на новый, при этом нужно следить, чтобы он точно «сел» на свое место и между ребрами и кожухом не осталось зазоров.
  16. Сборку следует производить в обратной последовательности.

На бумаге замена радиатора печки «Калины» не кажется очень сложной, однако на практике придется непросто, но лучше не спешить, даже если работа затянется на несколько дней. Бонусом станут сэкономленные 6000 рублей, именно такая стоимость работы в сервисе.

Более подробно последовательность замены элемента узла отопления показана в этом видео.

Способ №1: замена радиатора печки Лады Гранты со снятием панели

  1. Снимаем клеммы с аккумуляторной батареи во избежание короткого замыкания в цепи.

Снятие клеммы с аккумулятора

  1. Отвинчиваем сливную пробку в радиаторе, блоке цилиндров, стачиваем антифриз в пластиковую емкость.

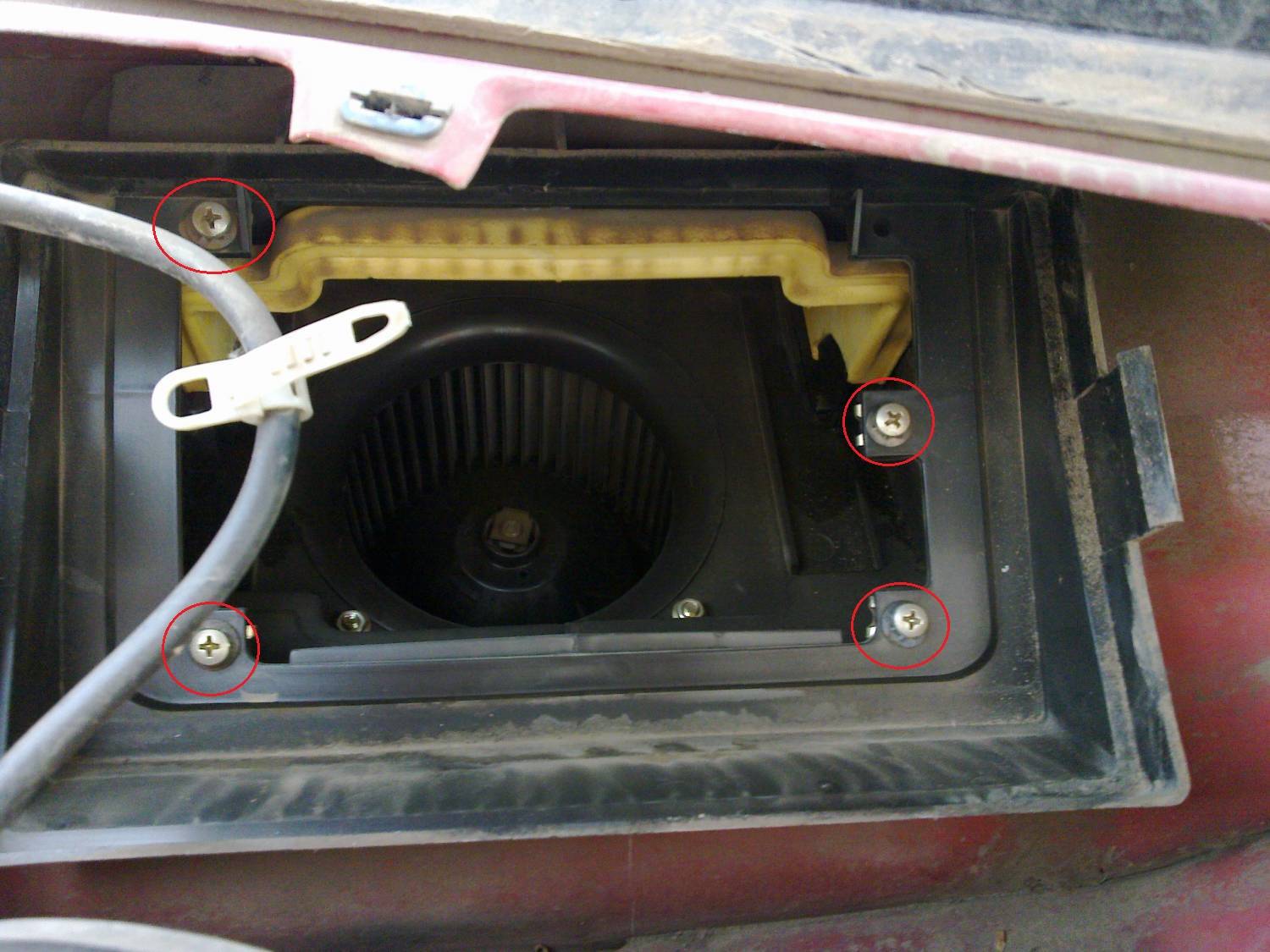

  2. Выкручиваем четыре самореза, снимаем фильтр системы отопления, кожух.

Расположение саморезов

  1. Отпускаем стяжные хомуты, снимаем два резиновых патрубка «подача», «обратка» со штуцеров радиатора.

Патрубки на подачу и обратку

  1. В салоне машины поддеваем и снимаем крышку блока предохранителей.

Снятие крышки блока предохранителей

  1. Снимаем пластиковую облицовку туннеля, каркас рулевой колонки.

Каркас рулевой колонки

  1. Снимаем приборную панель в центральной части.

Центральная часть приборной панели

  1. Демонтируем резиновые уплотнители на дверных проемах.

Резиновые уплотнители на дверных проемах

  1. Поддеваем и снимаем боковую (левую) пластиковую накладку панели приборов.

Пластиковая накладка панели приборов

  1. По аналогии снимаем накладку с правой стороны.
  2. Демонтируем обивку передней левой, правой стойки.

Обивка передней стойки

  1. Демонтируем ручку регулятора пучка освещения.

Ручка регулятора освещения

  1. Отвинчиваем гайку, извлекаем регулятор «на себя».

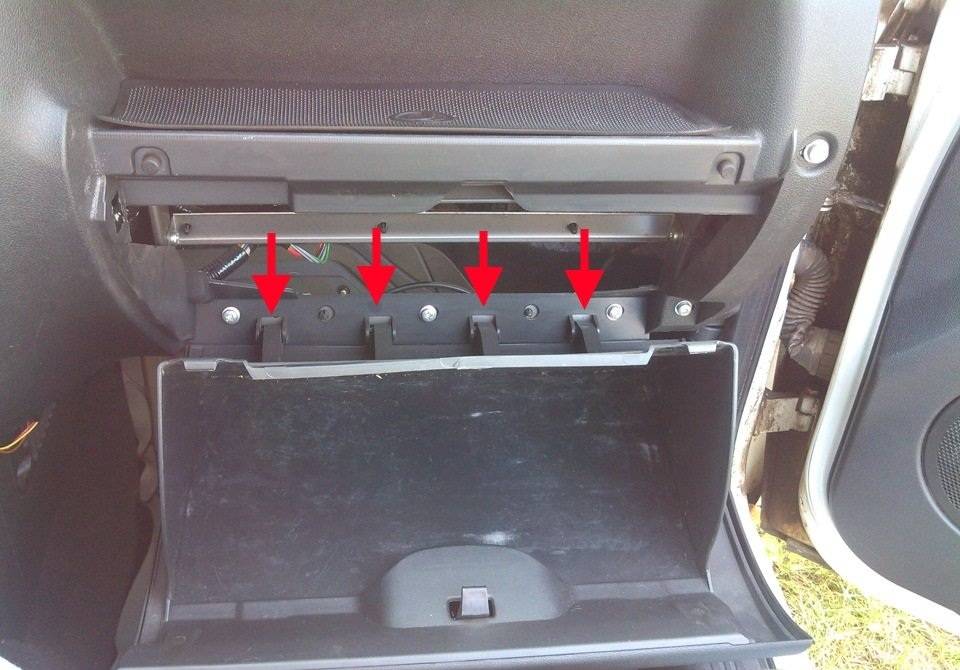

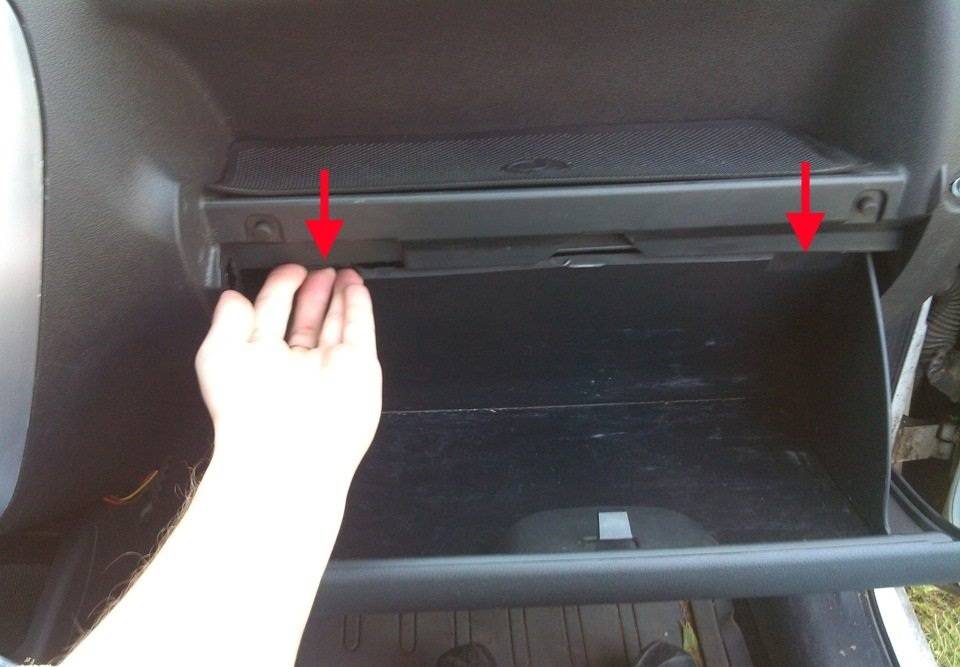

  1. Отверткой поддеваем, извлекаем крышку вещевого ящика со штатного места.

Крышка вещевого ящика

  1. Извлекаем вещевой ящик.

Вещевой ящик

  1. С левой стороны под обшивкой находим крепление массы, отвинчиваем гайку (ключ на «10»).

Крепление массы

  1. Головкой на «10» отвинчиваем левый, правый кронштейн крепления консоли.

Кронштейн крепления консоли Отвинчиваем болты

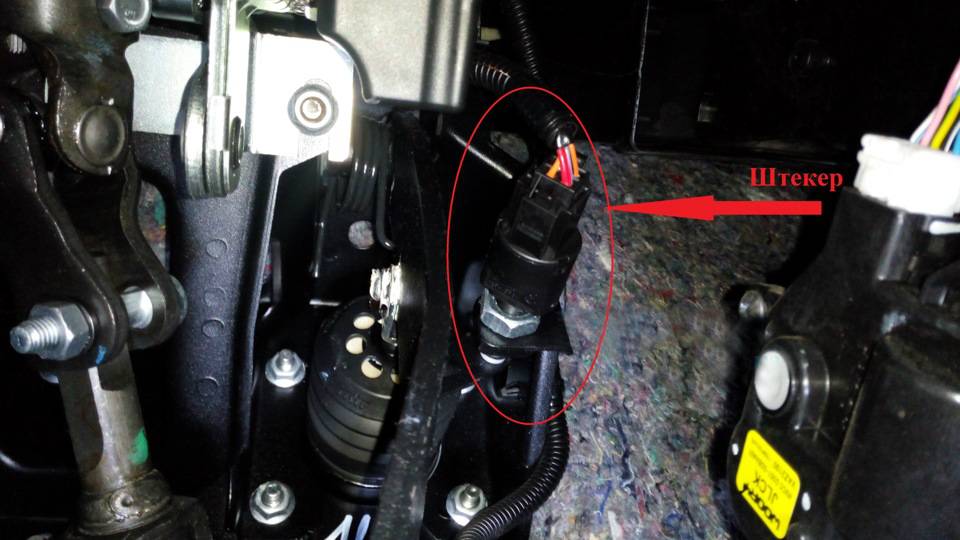

  1. Прижимаем боковые фиксаторы, отсоединяем колодку с проводами от выключателя стоп-сигналов.

  1. По аналогии отсоединяем педаль акселератора.

Педаль акселератора

  1. Отключаем педаль сцепления.

Педаль сцепления

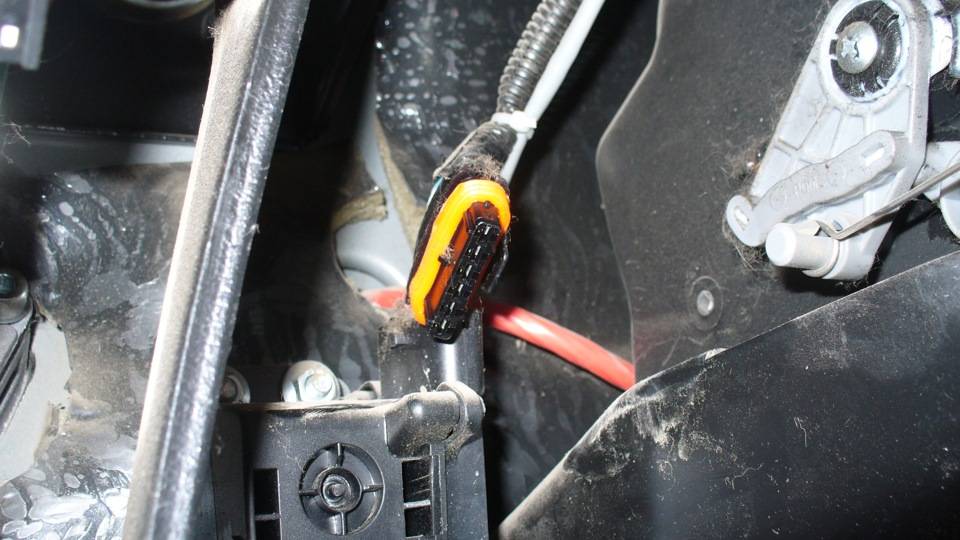

  1. С правой стороны нажимаем фиксатор, отсоединяем колодку проводов от контроллера.
  1. Головкой на «13» отворачиваем болты крепления панели приборов к кузовному элементу.
  1. Извлекаем панель приборов из салона автомобиля, аккуратно укладываем ее на поверхность верстака для проведения работ.

Замена радиатора печки Лады Гранты своими руками окончена.

Некоторые мотористы практикуют не снимать приборную панель целиком, а лишь облицовку из пластика. Процесс аналогичен вышеописанному. Фактически остается на месте каркас торпедо, а все пластиковые накладки, вставки изымаются.

Сборка

Возвращаем на свое место педаль тормоза. Сделать это будет мешать упор. так вот его надо вывести в сторону и это позволит вернуть педаль на ее законное место. Если упор отогнулся вперед, то после возвращения педали на ее место, выпрямите упор с помощью плоскогубцев .

Соединив педаль со штоком, не забудьте установить стопорную пластину .

Также не забудьте поставить, подключить и обязательно настроить датчик нажатия педали тормоза :

Не забудьте подключить и настроить датчик нажатия педали тормоза. Стоп-сигналы должны загораться уже при слабом нажатии на педаль.

Также, устанавливаем на место кронштейн педали газа и на него саму педаль. которую обязательно фиксируем на кронштейне стопорной пластиной .

Пожалуй, в салоне все, теперь переходим в моторный отсек. Не забудьте вернуть на место рулевую тягу и прикрутить на место тепловую защиту (если Вы ее откручивали):

Ставим на место воздушный фильтр. воздуховод. затем площадку под АКБ и сам аккумулятор .

Итак, все собрано, осталось залить антифриз и выгнать воздушную пробку из печки. Прежде, чем заливать тосол, убедитесь что все шланги надеты на свои места и все хомуты на них затянуты, включая шланг подогрева дроссельного узла .

Признаться, залив антифриз и проверив систему охлаждения, я по началу, был немного удручен, тем, что печка снова не греет. В отчаянии я прибавил газу и заметил, что на высоких оборотах воздух из печки идет гораздо горячее. Тогда до меня дошло: в системе воздушная пробка. Воздух скапливается в высшей точке (у меня это в шлангах) и не дает тосолу нормально циркулировать через печку.

Воздух из системы я выгонял так же, как делаю это уже лет 7. Достаточно просто поездить на высоких оборотах (3-4 тыс.об) и поток тосола сам разобьет воздушную пробку на пузырьки, а затем вынесет их в расширительный бачек. Следите за уровнем тосола и убедитесь, что пробка расширительного бачка хорошо запускает воздух внутрь. и тогда воздушная пробка Вам не страшна.

Вот, пожалуй, и все, уважаемые читатели! Искренне надеюсь, что эта статья поможет Вам заменить радиатор печки и у Вас больше не будет проблем с этим агрегатом. Желаю, чтобы в Вашей машине печка работала отлично, никогда не подтекала, и пусть, даже в сильный мороз, в Вашем авто будет тепло и уютно!

Штатный радиатор по реверсивной схеме поставил 5 декабря 2020. Езжу с ним почти месяц, на носу Новый год, печкой пока очень доволен ))

Устройство СОД Лады Калины

На автомобилях Калина 1 и Калина 2 используется жидкостная система охлаждения. Она состоит из рубашки двигателя, радиатора, электровентилятора, помпы (водяного насоса), расширительного бачка, термостата и соединительных шлангов. Охлаждающая жидкость перемещается по двум контурам циркуляции. В малом круге антифриз циркулирует только по рубашке двигателя, а в большом жидкость проходит через радиатор.

Расширительный бачок

Используется для заливания жидкости в систему. Изготавливается из термостойкого пластика полупрозрачного цвета для возможности контроля уровня антифриза. На верхней части предусмотрен специальный патрубок, через который бачок соединяется с пароотводом радиатора.

Герметичность всей системы обеспечивается клапанной крышкой, имеющей впускной и выпускной клапаны. Последний предназначен для поддержания в СОД давления выше атмосферного. Благодаря этому потери в виде пара снижаются, а температура кипения рабочей жидкости увеличивается. Выпускной клапан крышки открывается при повышении давления до 1,1 бар, а впускной – когда давление снижается до 0,13 бар, и двигатель остывает.

Помпа

Это центробежный насос с лопастями. Он имеет ремённый привод от шкива коленвала, включен в систему газораспределительного механизма. Помпа изготавливается из алюминия. Этот узел ремонту не подлежит – при выходе из строя его можно только заменить. Вращение происходит за счёт двухрядного неразборного подшипника, его высокотемпературная смазка рассчитана на весь срок эксплуатации. Спереди находится зубчатый шкив, сзади – крыльчатка.

Термостат

Предназначен для перераспределения потоков охлаждающей жидкости, имеет в своем составе чувствительный к температурам элемент и два клапана. Когда двигатель остывает, один из клапанов термостата находится в закрытом положении, и жидкость циркулирует по рубашке мотора – используется только малый контур. По мере достижения температуры в 85 градусов второй клапан начинает приоткрываться, пропуская антифриз в радиатор и перекрывая при этом байпасный канал. Полное открытие происходит при температуре от 100 градусов. В этом случае вся жидкость начинает проходить через охладитель.

Радиатор двигателя

Теплообменник бывает монолитный алюминиевый, трубчатый, пластинчатого типа. В его устройстве используются два пластиковых бачка, которые соединяются трубками. Верхний – впускной, а нижний – выпускной, через него охлаждённая жидкость отправляется снова к двигателю. Возле первого расположен пароотвод, соединённый с расширительным бачком. Радиатор на Калине дополняется электровентилятором. В нижней части выпускного бачка расположена сливная пробка.

Система охлаждения дополняется радиатором печки, который интегрирован в СОД и используется для нагревания воздуха в салоне, так как через него тоже проходит горячий антифриз. Контроллер следит за температурой охлаждающей жидкости с помощью датчика, который устанавливается в головку блока цилиндров и передает показания на панель приборов. Для передачи сигнала на контроллер используется датчик, установленный на патрубке выпуска, возле термостата.

Отличия модификации с кондиционером

Некоторые комплектации Лады Калины дополняются кондиционером, который является частью климатической установки и используется для охлаждения воздуха в салоне. Устройство не может работать, если температура на улице ниже 5 градусов, двигатель не запущен или когда включен вентилятор печки. Компрессор кондиционера работает от привода двигателя, и это главный минус установки.

Как выбрать правильный радиатор отопителя

Перед тем, как выбрать радиатор печки, стоит знать, что они могут быть как алюминиевые, так и медно-латунные. Трудно однозначно расставить приоритеты в выборе по одному материалу, но особенности работы есть у каждого. Особенности эти диктуются свойствами материала. Медь имеет немного меньшую теплопроводность, чем алюминий, а поэтому прогревается медленнее. Нельзя сказать, что это плохо, поскольку тепловая инерция у такого радиатора достаточно велика. Это значит, что он может долго не остывать.

Алюминиевый радиатор — наоборот. Быстро прогревается, но так же быстро и остывает. Есть у него еще несколько минусов. Во-первых, алюминиевый радиатор неремонтопригоден. Раз потек — можно выбрасывать. Медный паяется довольно просто и сколько угодно раз. Только выбирать его нужно правильно, поскольку при продаже, особенно на авторынке, может попасться экземпляр после ремонта, с удаленными перегородками. Течь он не будет, но и тепла тоже не даст. Антифриз будет просто проходить сквозь такой радиатор, как сквозь трубу.

Также стоит обратить внимание на наличие пластиковых завихрителей жидкости. Их видно, если посмотреть в патрубок. Это спиралевидные пластиковые пластины, которые увеличивают на 25%!эффективность работы радиатора

Цена радиатора отопителя на Калину может составлять от 900 рублей за оригинал, а малоизвестные конторы могут предлагать свои радиаторы и за 600-800 рублей. Естественно, что лучше переплатить и купить оригинальный новый. Медь или алюминий — на усмотрение владельца

Это спиралевидные пластиковые пластины, которые увеличивают на 25%!эффективность работы радиатора. Цена радиатора отопителя на Калину может составлять от 900 рублей за оригинал, а малоизвестные конторы могут предлагать свои радиаторы и за 600-800 рублей. Естественно, что лучше переплатить и купить оригинальный новый. Медь или алюминий — на усмотрение владельца.

Ремонт радиатора печки

Сразу стоит обратить внимание, чтобы сменить печку Калины — нужно сделать очень трудоемкую задачу. Производитель этого авто предоставляет фирменный мануал, где описаны ремонты при самых распространенных поломках. Смена радиатора входит в число инструкций

Смена радиатора входит в число инструкций.

Народные умельцы разработали свою собственную лазейку, как можно выполнить ремонт без существенных затрат сил и времени. Но, когда выполняется замена печки Калина, нужно будет вырезать кусок корпуса под обшивкой, чтобы можно было извлечь радиатор, не разбирая приборной панели.

Этапы ремонта

  • Загоняем машину на яму, глушим авто и откидываем провода с АКБ.
  • Сливаем антифриз из теплового контура печки. Слив находится внизу. Нужно выкрутить болтик. Желательно не откручивать пробку на бачке с антифризом в капоте, чтобы жидкость поменьше разбрызгивалась. Пусть себе стекает понемногу.
  • Переходим в салон. Отодвигаем передние сиденья и откидываем спинки назад. Если радиатор меняет человек с крупной комплекцией, то лучше всего, переднее сиденье вовсе демонтировать, а на пассажирском откинуть спинку назад и застелить его клеенкой и каким-нибудь одеялом.
  • Снимаем обшивку руля (держится на 4 болтиках).

Отводим педаль газа в сторону (для этого откручиваем крепеж).

Снимаем стопорное кольцо на штоке вакуумного усилителя тормоза.

Заглядываем под капот и откидываем патрубки, по которым циркулирует антифриз.

Переходим в салон и маленькой болгаркой делаем технологический вырез (как на фото), чтобы можно было вынуть изношенный радиатор.

  • Достаем радиатор и ставим на его место новый.
  • Собираем все элементы в обратной последовательности.

Замена печки Калина таким способом на порядок легче и быстрее. Единственным минусом является необходимость резки корпуса. Новый автомобиль вряд ли кто-то станет курочить. Но если транспорт уже успел отколесить 8 лет, то рука у владельца Калины не будет дрожать, так как замена радиатора в автосервисе стоит в 7 раз дороже, чем покупка нового.

Замена радиаторной вставки на модели с кондиционером

На Лада Калина замена радиатора кондиционера

Последовательность действий следующая

  1. Демонтировать бампер машины.
  2. Слить антифриз в подготовленную заранее тару.
  3. Отключить клеммы вентилятора радиатора.
  4. Снять напорные патрубки и заглушить их для предотвращения попадания грязи.

  5. Отжать пластиковые крепления системы охлаждения и снять радиатор кондиционера с машины.

Установка нового элемента производится в обратной последовательности.

Если потребуется установка нового элемента – пластиковые заглушки магистралей снимаются исключительно, непосредственно перед его монтажом на машину.

Замена радиатора печки Лада Калина

Все владельцы отечественных автомобилей Лада Калина знают, что снятие и замена радиатора печки в данной модели сопряжена с некоторыми сложностями ввиду конструктивных особенностей авто, но бывалые «калиноводы» знают, как заменить основной элемент отопительной системы своими руками и мы готовы рассказать вам о таком ремонте во всех подробностях.

Недолговечность радиаторов печки, устанавливаемых в Калине, вызвана тем, что алюминий, из которого изготавливается данная деталь, очень быстро приходит в негодность при контакте с агрессивными современными антифризами. Что бы процедуру замены не приходилось повторять часто, приобретайте качественные запчасти!

Выбор качественных запчастей и необходимый инструмент

Новые детали системы отопления для отечественных автомобилей представлены в широком ассортименте на рынке запчастей, но не каждый производитель поставляет качественные детали, имеющие продолжительный безаварийный эксплуатационный срок, поэтому предпочтение при выборе, стоит отдать узлам, имеющим оригинальные артикулы ЛАДА и приобрести следующие узлы:

  • радиатор печки (ориг. арт. 11180-8101060-00);
  • набор армированных патрубков системы охлаждения (арт. Ремкомплект 234РШ)
  • металлические стяжки 2шт;
  • антифриз.

Снятие радиатора печки на Лада Калина проводится без применения специализированного инструмента, достаточно запастись стандартным набором автослесарных ключей, а именно:

  • ключи рожково-накидные (набор);
  • отвертки и плоскогубцы;
  • ножовка (понадобится в случае проведения работы без снятия торпедо);
  • емкость для слива старой охлаждающей жидкости;
  • перчатки для безопасности рук.

На начало 2019 года, стоимость работы по замене радиатора отопителя в специализированных сервисах ЛАДА составляет 6 — 8 тыс. рублей. Частные автомастерские оценивают данную работу примерно в 5 тысяч, а внимательно изучив нижеприведенную инструкцию, можно без особых трудностей провести весь ремонт своими руками, что существенно поможет сэкономить бюджет владельца Калины.

Этапы работ

Опытные авторемонтники знают, что выполнить замену печки на автомобилях Калина можно как с полным снятием центральной консоли, так и без разборки торпедо автомобиля.

Способ первый: Замена без демонтажа центральной консоли

  1. Машина загоняется в помещение, после чего необходимо дождаться полное остывание мотора, что позволит безопасно провести все работы. Далее с аккумулятора снимается клемма (+).
  2. Следующим шагом в заранее подставленную емкость сливают старый антифриз, делается это через откручивание специализированной пробки внизу радиатора системы охлаждения. После чего демонтируют корпус воздушного фильтра и его патрубка воздухоподачи, что откроет свободный доступ к креплению радиатора печки в подкапотном пространстве автомобиля.


Открутив гайку крепления и сняв патрубки подачи и отвода охлаждающей жидкости на систему отопления, переходим к демонтажу поврежденной детали в салон машины.
Следующим шагом является демонтаж педали газа. Предварительно ее необходимо отсоединить от тросика управления. Далее разбираются декоративные накладки на рулевой колонке, снимаются с нее все узлы управления дворниками и сигналами поворотников.

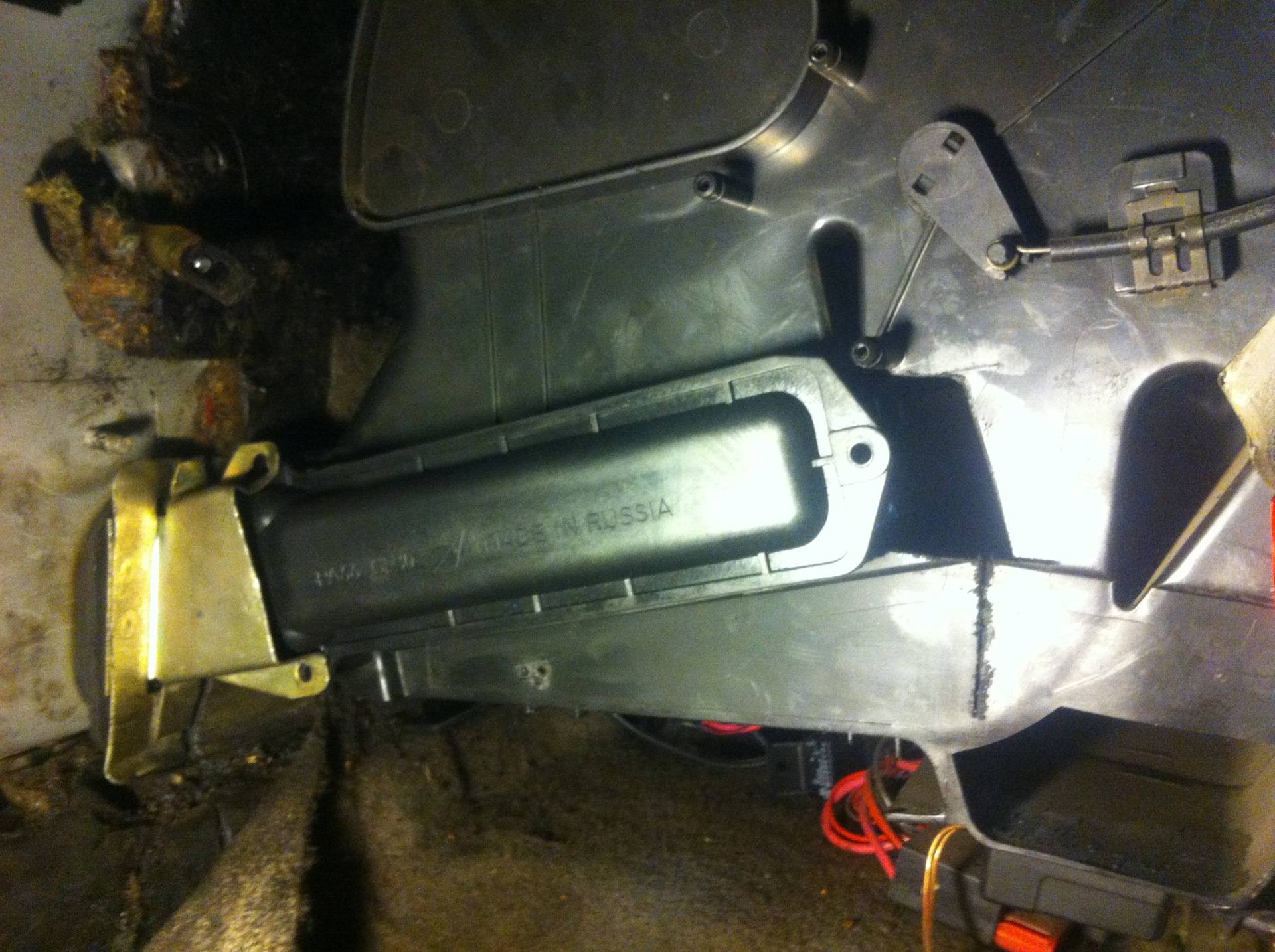

Выпилив часть пластикового кожуха, неисправную деталь отопителя можно демонтировать, подложив на пол салона машины старую ветошь, что позволит остаткам антифриза не попасть на пол.

На этом демонтаж окончен. Установив на посадочное место новую деталь, приступаем к монтажу всех снятых узлов автомобиля в обратном порядке.

Вариант второй: замена с полной разборкой торпедо

Следуя приведенной инструкции как снять старый радиатор, необходимо повторить вышеописанные первые четыре пункта этапы работы (за исключением демонтажа педали газа и рулевой колонки). Далее выполняем такие действия:

  1. Полностью снимаем декоративные накладки панели приборов, на центральной консоли вынимаются магнитола и блок управления климат-контроля.
  2. Демонтируем все воздуховоды и накладку перед лобовым стеклом, что откроет доступ к девяти болтам крепежа торпедо. Откручиваем болты и демонтируем панель.


Снимаем весь кожух печки, выкрутив его крепеж (из боковых ребер жесткости кузова). Снимаем старую печку, и устанавливаем новую.
Возвращаем на место все снятые элементы (в обратном порядке).

Полностью собрав, в систему охлаждения, заполняем систему новым антифризом и внимательно осматриваем все соединения на предмет утечек. Все, ремонт завершен, автомобиль можно эксплуатировать. Также смотрите пошаговую видео инструкцию по замене радиатора печки на автомобилях Лада Калина:

Как поменять радиатор печки Лада Калина

Существует классический способ рекомендованный автопроизводителем, который связан со снятием панели (торпеды). И относительно простой, популярный метод среди многих автолюбителей. Его суть состоит в том, что снятие радиатора печки, производится из салона автомобиля без демонтажа панели. Подробнее остановимся на самом простом способе, и произведем поэтапные работы в следующей последовательности:

Первое что необходимо сделать — это (по понятным причинам) слить всю охлаждающую жидкость из системы. Далее, для получения удобного доступа к месту проведения работ, требуется полностью демонтировать корпус воздушного фильтра вместе с гофрой, которая к нему присоединена. Отключаем аккумуляторные клеммы. Полностью удаляем аккумуляторную батарею из копотного пространства. После чего, также нужно демонтировать металлическое основание (платформу), на которой был установлен АКБ. Увеличение внутреннего рабочего пространства, необходимо для проведения комфортных манипуляций и обеспечения доступа к двум шлангам, присоединенным к радиатору печки.
 Ослабляем хомуты и отсоединяем 2 шланга, которые подсоединены к корпусу термостата.
 Теперь, переместимся в салон автомобиля, где и будут проводиться основные работы. Для обеспечения хорошего доступа и удобства проведения работ, первым делом снимаем пластиковую защиту рулевой колонки. Наша цель конечная цель, отвести педали газа и тормоза в верхнее положение, для того, чтобы появилась возможность беспрепятственно снять и установить радиатор. Для этого, необходимо ослабить саму рулевую колонку. Откручиваем четыре гайки на 13

Теперь, мы имеем доступ и все условия для проведения необходимых нам работ.

 Перед процедурой непосредственного снятия, обратите внимание на металлическое крепление (планку), которая удерживает корпус отопительного агрегата на месте. Необходимо снять этот элемент

Для этого, рядом со шлангами со стороны моторного отсека, находим и откручиваем гайку на 10 или саморез . Если демонтировать планку не получается, допустимо ее просто отогнуть, а лучше распилить, с последующим извлечением.

 Теперь, нам следует взять болгарку и отпилить шланги. После этого радиатор извлекается из ниши.

 Далее, берем новое изделие и отпиливаем на нем два патрубка. Обратите внимание, что на патрубках находятся специальные кантики (выпуклости) необходимые для плотной посадки шлангов. Распиливание производите рядом с этими кантиками. После чего, тщательно зачистите все патрубки наждачной бумагой.

 Помещаем «усовершенствованный» новый радиатор печки в нишу. Здесь придется немного повозиться, так как монтаж крайне неудобен. Главное это терпение, и все обязательно получится.
 По завершении монтажа, нужно присоединить все шланги. Делать это необходимо со стороны моторного отсека, направляя шланг на необходимый патрубок. После, нужно переместиться в салон и закрепить шланги хомутами.
 Работы практически закончены, осталось лишь вернуть рулевую колонку в исходное положение, затянуть все гайки, одеть кожух. Вернуть на место аккумулятор, установить корпус воздушного фильтра и конечно залить необходимое количество охлаждающей жидкости в расширительный бачок. На этом замена печки лада калина закончена.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
