Что такое DSG в автомобиле: особенности преселективной роботизированной КПП с двумя сцеплениями

Плюсы и минусы ДСГ

Основные преимущества DSG:

  • Переход от передачи к передаче не ведет к разрыву между ними, нет потери мощности, точнее потеря ничтожно минимальная;
  • Наилучшая динамика разгона;
  • Высокие показатели КПД;
  • Высокое быстродействие;
  • Возможность самостоятельного выбора режима, передачи. Доступно только в версии ДСГ 7 и ДСГ 6;
  • DSG 7 потребляет в 10 раз меньше масла чем DSG 6.

Недостатки DSG:

  • Толчки, вибрации при переключении передач в механическом режиме;
  • Запрещено буксировать автомобили с коробкой типа DSG 7;
  • Недопустимо использовать седьмое поколение робота на авто с продольным размещением силового агрегата;
  • Резкое падения тяги при старте с места, на светофоре;
  • Систематические шумы в области расположения КПП;
  • Очень сложная конструкция;
  • Дорогостоящие ремонты, диагностика;
  • Для сброса настроек, удаления системных ошибок обязательное посещение СТО;
  • Частые перегревы при длительных простоях в пробках;
  • Не рекомендована езда по бездорожью, что приводит к снижению ресурса эксплуатации, повышению давления в контуре;
  • Нуждается в правильной эксплуатации;
  • Некорректное отображение информации при попадании грязи, влаги на датчики. Расшифровка поломки, неисправности невозможна;
  • Отказ в наборе скорости, разгоне, малоинформативная педаль акселератора.

В чем особенность КПП с двумя сцеплениями и механической трансмиссии?

Новейшая КПП работает очень быстро и плавно. Все передачи переключаются моментально – это козырь для гоночных автомобилей, где скорость, прежде всего. Трансмиссия имеет отличия от механики. Давайте напомним принцип работы механической КПП:

  1. Когда водитель включает сцепление, происходит отделение мотора от трансмиссии, тем самым прекращая подачу силового потока к КПП.
  2. После перемещения рычага коробки передач происходит переход зубчатой муфты от одной шестерни к другой, при том, что они по размеру разные.
  3. Во время этого процесса постепенно выравнивается скорость вращения муфты, что и приводит к включению следующей передачи.
  4. При отпускании педали сцепления трансмиссия вновь соединяется с мотором, запускается крутящий момент, что переходит во вращение колес автомобиля.

Каждый процесс не ощущается физически водителю, но если за рулем неопытный шофер, то благодаря остановке силового потока от мотора к трансмиссии, происходит толчок, который чувствует водитель с пассажирами в салоне. Принцип работы DSG включает в себе процесс работы механики и коробки автомат. Здесь нет педали сцепления. Есть 2 автоматических сцепления, которые регулируют нечетные (первое) и четные (второе) передачи. Скорости переключаются с неотразимой плавностью. Этому способствует электронная система регулировки трансмиссией Mechatronic.

В DSG передачи расположены на разных валах. Если в механике был один-единственный вал, то здесь четные и нечетные размещены на первом и втором выходном вале. При этом внутренний вал размещен во внешнем так, что четные передачи работают от внешнего, а нечетные от внутреннего.

Роботизированная коробка DSG

Роботизированная коробка передач DSG-7 и DSG-6 – принцип работы, устройство

Роботизированная коробка передач DSG-7 и DSG-6 (Direct Shift Gearbox) в настоящее время, является самой современной автоматической коробкой передач. Она преимущественно дешевле, чем автоматическая коробка передач.
Роботизированная DSG, активно используется на всех автомобилях Volkswagen, заменяя автоматические коробки.
Говоря простым языком, это механическая коробка передач в которой переключение передач осуществляется автоматически, с помощью электронного блока управления.
Особенность данной технологии в том, что переключение передач происходит без потери потока мощности. Это значительно повышает эффективность работы и комфорт при езде. Благодаря применению двойного сцепления и двух рядов передач, удалось достичь передачи крутящего момента непрерывно.

Например DSG-7 имеет предел крутящего момента в 250 Нм (современные больше), она устанавливается в основном на легковые автомобили B,C и некоторые D класса. DSG-6 имеет больший порог в 350 Нм и устанавливается на более мощные автомобили.
Для внедорожников она не очень подходит, по крайней мере не для всех, и поэтому компания Фольксваген устанавливает на Touareg 8-ми ступенчатый автомат, а не роботизированную DSG.
Коробка передач DSG включает в себя следующие устройства:
– двойное сцеплении;
– первые ряд передач;
– второй ряд передач;
– лавная передача;
– дифференциал;
– электронный блок управления (система управления);
– корпус коробки (картер).

Схема роботизированной DSG

Двойное сцепление необходимо для передачи крутящего момента от двигателя на первый и второй ряды передач. Ведущий диск, включается с помощью сцепления, он соединен через ступицу с маховиком и с двумя фрикционными многодисковыми муфтами. Все они связаны с рядами передач через ступицу.

Шестиступенчатая роботизированная коробка передач, обладает так называемым «мокрым» сцепление, это значит, что постоянно находится в масле. Семиступенчатая, наоборот называется «сухим» механизмом.
Именно поэтому у DSG-7 объем, необходимого масла равен 1,7 литра, а не 6,5, как у DSG-6. А также, это позволяет сделать работу двигателя более экономичной, к тому же уменьшаются энергозатраты.
Именно для экономии и большей эффективности, у DSG-7 установлен электрический насос вместо гидравлического масляного насоса.

Для управления переключением передач и сцеплением, используется блок управления, который включает в себя:
– входные датчики;
– электронный блок управления;
– электрогидравлический блок управления;
– исполнительные механизмы.
Сам модуль управления находится в картере коробки передач (в корпусе). Электрогидравлический и электронный блоки, а также датчики располагаются в одном блоке, который называется Mechatronic.
Входные датчики считывают информацию о вращении на входе и выходе коробки передач, температуру масла, давление и положение вилок включения передач. Электронный блок, используя данные полученные с датчиков работает в соответствии с алгоритмом заложенным в него.

– золотники-распределители;
– клапаны электромагнитные;
– клапаны для регулировки давления;
– мультиплексор (устройство принимает сигналы и на их основе выдает управляющий сигнал).
Распределители начинают работать при движении селектора. Электромагнитные клапаны используются для переключения передач. Клапаны, контролирующие давление, обеспечивают работу фрикционных муфт. Клапаны являются в данном случае исполнительными устройствами, которые обеспечивают работу коробки передач.
Мультиплексор нужен для управления восемью гидроцилиндрами переключения передач, используя всего 4 клапана. В разных режимах мультиплексора работают, то одни, то другие цилиндры, а используются всего 4 клапана.Принцип работы DSG весьма простой, он состоит в последовательном включении передач, используя два ряда. Получается, что когда включена одна передача, вторая уже подготовлена для включения. Таким образом получается включить следующую передачу гораздо быстрее.

Правда ли, что все проблемы с коробкой ДСГ компания Volkswagen устранила?

Конечно, с момента выхода на производственные линии коробка претерпела немалых изменений. С того момента уже прошло почти 12 лет. Также автоконцерн не делал объявления о том, что механизм больше не будет дорабатываться. До сих пор ведутся работы по улучшению ПО, из-за которого чаще всего возникают трудности.

Несмотря на это точка в вопросе ускоренного износа фрикционных элементов не поставлена. Хотя в 2014-м году компания постепенно выводит из практики 5-летнюю гарантию, как бы намекая на то, что вопрос с поломкой агрегата уже не должен вставать. Тем не менее, проблема еще существует, поэтому нужно быть внимательным, когда покупается новая модель авто (уточнять, входит ли ремонт ДСГ в гарантию).

Принцип работы DSG

Принципиальное отличие преселективной АКП от других — в двух сцеплениях, оперативно переключающих передачи. В «механике» или роботизированной коробке для смены передачи диск сцепления отсоединяется от маховика, водитель или роботизированный компьютер выбирает нужную «скорость», и после этого диск встает на место. За это время крутящий момент на коробку не передается и автомобиль теряет в динамике.

Система DSG позволяет избавиться от провалов мощности. В основе коробки работа двух валов, расположенных соосно: первый — полый, а второй — внутри него. Двигатель соединен с каждым из них через свое, отдельное многодисковое сцепление — тоже внешнее и внутреннее. На первичном, то есть внешнем валу, закреплены шестерни четных передач (2-, 4-, 6-й), на внутреннем — нечетных — 1-, 3-, 5-й и передача заднего хода.

Когда автомобиль стартует, к вращающемуся маховику прижимается диск с нечетным рядом, а диск с четными «скоростями» разомкнут. Во время разгона вычислительный блок коробки дает команду приготовить вторую передачу, чтобы в момент ее включения отсоединить диск нечетного ряда и моментально пустить в работу диск четного. Настроенное управление переключением позволяет не терять крутящий момент.

Роботизированная коробка передач DSG 6 встала на конвейер Volkswagen в 2003 году. Двойное сцепление на ней работало масляной ванне, получив название «мокрого». Масло в такой коробке отбирает часть мощности, увеличивая расход топлива. В 2008 году немецкий автоконцерн представил семиступенчатую DSG 7 с «сухим» сцеплением.

Электроника

Владельцы сталкивались и с электрическими неисправностями. Они связаны с гидравлическим блоком. Среди частых ошибок, что возникают при диагностике, стоит отметит:

  • 21247 Р189С.
  • 21148 Р0562.

Эти коды связаны с:

  • Повреждением проводников платы.
  • Выходном из строя электрического насоса мехатроника ДСГ.

Проблема усугубляется тем, что проводники буквально выгорают и повреждают корпус самой платы. В итоге машина просто отказывается ехать дальше. Что касается второй проблемы, она случается из-за сгоревшей обмотки электрического насоса.

Нужно сказать, что наши специалисты научились восстанавливать поврежденные платы. Так, мастера перепаивают силовые шины, а моторчик насоса меняют на новый. Стоимость восстановления не превышает пяти тысяч рублей.

Автомат коробка DSG: плюсы и минусы

DSG – это преселективная роботизированная коробка, которая имеет два сцепления, за счет чего реализована возможность переключать передачи очень быстро (за доли секунды). Автомобиль получает возможность быстро разгоняться, причем КПД данной трансмиссии выше, чем у обычных автоматов.

Дело в том, что ДСГ напоминает механическую коробку с автоматизированным управлением процессами выбора и переключения передач. Механическая коробка работает таким образом, что водитель отсоединяет диск сцепления от самого маховика, затем включает нужную передачу и подсоединяет диск в обратное положение педалью сцепления. Это и помогает осуществить переключение «наверх» или «вниз».

При этом машина начинает терять в динамике, когда крутящий момент с двигателя на коробку не передается во время того, как переключаются скорости. Эти промежутки в DSG сокращены до минимума благодаря  тому, что коробка имеет два сцепления. Первое сцепление отвечает за нечетный ряд передач, а именно за 1,3,5,7, а второе – за четный ряд 2,4,6.

Во время разгона автомобиля к вращающемуся маховику прижат диск нечетного ряда, причем параллельно диск четного ряда разомкнут. Компьютер (ЭБУ АКПП) дает команду включить вторую передачу четному ряду уже тогда, когда машина движется на первой передаче.

Получается, когда приходит время переключения, происходит отсоединение нечетного диска и в тоже время сразу включается диск четного ряда. Следовательно, в этот период продолжает работать четный ряд, а нечетный ряд отключается  и «готовится» к вступлению в работу.

Добавим, что есть разновидности коробки DSG (ДСГ-6 и ДСГ-7). Их принято делить на «мокрый» и «сухой» тип. Производитель ставит на свои модели как одну, так и другую версию КПП. При этом считается, что версия DSG6 более вынослива и способна выдержать большой крутящий момент. Решение подходит для установки на мощные автомобили. DSG7 в этом плане более чувствительна к нагрузкам. Кстати, такая DSG 7 (она же S-Tronic) устанавливается на автомобили Audi.

Отличия DSG — 6 от DSG — 7

Давайте рассмотрим два вида DSG, а также их отличия. Первой появилась шестиступенчатая коробка DSG6. Примечательно то, что двойное сцепление в ней «мокрое» (работает в масляной ванне). Масло обеспечивает защиту и смазку, а также охлаждает диски для лучшего сцепления.

Важнейшим минусом коробки является то, что отбор мощности и снижение КПД происходит по причине масла. В дальнейшем Volkswagen представил еще одну версию коробки — DSG7. В данной КПП уже используется «сухое» сцепление. На практике эта коробка оказалась более проблемной.

Именно по этой причине при покупке автомобиля нужно всегда обращать внимание на то, какой вид DSG используется. Как правило, DSG7 выбирают  под давлением маркетологов неопытные водители, тогда как на самом деле DSG6 более надежна

DSG коробка передач: проблемы

Итак, коробки DSG6, а также автомобили с DSG7 никак не лишены проблем с трансмиссией. Рассмотрим частые поломки, которые свойственны для ДСГ. Наиболее распространенной проблемой являются характерные толчки при переключении передач.

Если просто, автомобиль начинает дергаться в движении. Это происходит по причине того, что процесс переключения передач нарушен, смыкание дисков сцепления происходит со сбоями. Водитель может ощущать:

  • металлический лязг, скрежет, посторонние звуки;
  • толчки, рывки и пинки;
  • вибрации в области КПП;
  • потерю тяги в движении;

Большую опасность предвещает потеря тяги в движении, особенно в том случае, когда автомобиль во время такого провала тяги совершает обгон по встречной полосе. Также среди проблем коробки ДСГ можно выделить быстро изнашивающееся сухое сцепление, неисправности «мехатроника» (мехатронного блока) который непосредственно берет на себя управление работой коробки.

Есть и другие различные недостатки и недоработки:

  • износ втулки валов;
  • износ вилки выключения сцепления;
  • отхождение контактов соленоидов;
  • налипание грязи на датчики;
  • попадание в масло антифриза;

При этом сама коробка передач (фактически, комплект шестерен) обычно не выходит из строя. Однако ремонт DSG все равно получается затратным, так как отдельные запчасти очень дорогие, самих запчастей часто нет в наличии, далеко не все сервисы качественно и с гарантией ремонтируют такую КПП и т.д.

Ресурс DSG и неисправности коробок ДСГ

Начнем с неполадок. Чаще всего проблема выражается в виде толчков при переключении передач. Причина — слишком резкое включение сцепления, машина начинает дергаться. Также при переключении передач могут возникать удары, скрежет. Еще одним вариантом может оказаться проблема потери тяги на машине с DSG, причем прямо в движении.

Как правило, такие неисправности больше присущи ДСГ 7 с сухим сцеплением. Такое сцепление подвержено быстрому износу, параллельно  определенные сбои дает и «Мехатроник» (ЭБУ коробкой).

В списке других проблем, связанных с данным типом КПП, следует выделить износ втулки валов, проблемы с вилкой выключения сцепления, неполадки по части электрики (контакты, выход из строя датчиков и т.д.)

При этом важно понимать, что зачастую для негарантийного автомобиля работы по диагностике и ремонту DSG являются дорогостоящими, стоимость запчастей также высока

Если же говорить о ресурсе, следует отметить, что на начальном этапе особых проблем с DSG 6 не наблюдалось в среднем, до 150-200 тыс.км. Однако после того как на многие модели VAG начали массово устанавливать DSG 7, количество обращений в гарантийный период на пробегах 60-80 тыс. км. заметно возросло.

В результате производитель запустил программу поддержки клиентов, продлив полную гарантию на коробку передач DSG 7 до 5 лет или 150 тыс. км пробега (в зависимости от того, что наступит раньше). В рамках данной программы все работы по ремонту (вплоть до полной замены агрегата) выполнялись бесплатно.

В дальнейшем программу свернули, ссылаясь на то, что инженеры VAG доработали  ПО для блока управления, внесли определенные изменения в конструкцию сцепления, то есть сделали ДСГ 7 более надежной.

Так или иначе, с учетом приведенной информации вполне логично предположить, что средний ресурс DSG 6 составляет около 200 тыс. км, тогда как для DSG 7 данный показатель составляет около 150 тыс. км.

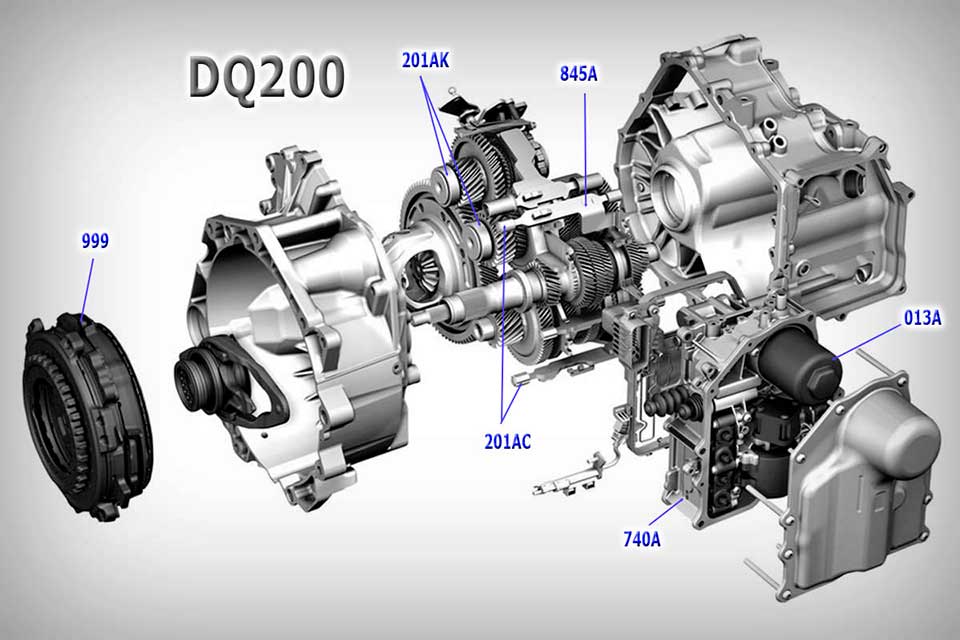

Проблемы DSG 7 (DQ200)

Почему так капризна?

ДСГ относится к роботизированным трансмиссиям, как и большинство (но не все) роботы имеют дурную славу. Пообщайтесь с владельцами автомобилей Тойота Аурис и Опель, оснащенными роботизированными трансмиссиями, они наверняка расскажут Вам о круглых суммах оставленных в сервисах.

Слабые места мехатроника ДСГ 7

Со стороны кажется, что нет ничего проще роботизированных кпп, ведь это практически механическая коробка, управляемая электроникой. Отметим, что при кажущийся простоте, практически никому не удалось достичь надежной работы агрегата. Если у обычной АКПП, например, рывки при старте гасит бублик (он же гидротрансформатор), то в роботизированной коробке все зависит от качества программы и гидравлики. Что касается преселективных роботов, а это именно DSG, то они еще сложнее, имеют 2 сцепления, а значит, сложнее и сам «софт», и гидравлика. Например, для коробок DSG важна согласованная работа исполнительных механизмов приводов сцеплений. Ведь чтобы смена передач воспринималась водителем, как скорострельная, коробка должна успеть разомкнуть одно сцепление и замкнуть другое без разрыва потока мощности и максимально быстро.

С какими проблемами сталкивается владелец?

Безобидные по мнению VW:

При этих симптомах с вероятностью 90-95% изнашивается сцепление. При этом, к сожалению, проблема будет прогрессировать. Если речь идет о вибрации, то обычно она такого характера:

Замена синтетического масла на минеральное:

Как правильно ездить на ДСГ

Согласно статистическим данным, лишь треть покупателей предпочитает механику при равных технических характеристиках авто. Отдают предпочтение двум педалям вместо трех.

Механика достаточно проста в понимании, обслуживании, ремонте. К тому же это надежный вариант КПП, независимо от фактического пробега. Не требует систематического ухода в отличие от робота или гидравлики.

Не стоять в пробках с выжатым сцеплением – одно из немногих предупреждений производителя автомобилистам. Часто горе – наездники забывают убрать ногу с педали, вследствие чего сцеплением летит в два счета.

Как определить неисправность ДСГ при покупке автомобиля с пробегом?

  • Не включаются отдельные передачи — коробка «перескакивает» их.
  • Переключение передач сопровождается ударами — коробка «пинается».
  • При движении раздается гул.
  • Машина вибрирует на старте.
  • Осмотр на подъемнике показывает, что из коробки подтекает масло.

Если есть подозрение на некорректную работу коробки, стоит заказать дополнительную проверку, или отложить такой вариант.

Доверяйте свой выбор проверенным площадкам автомобилей с пробегом. FAVORIT MOTORS — это команда опытных специалистов, чьи результаты подтверждены первыми местами в рейтингах продаж. Мы продаем подготовленные машины, прошедшие детальную диагностику. У них нет скрытых неисправностей и «прозрачная» юридическая история. Вы приобретаете автомобиль, в точности соответствующий Вашим ожиданиям, точно подходящий для Ваших задач. Запись на сервис Контакты сервисного центра Задать вопрос

Существующие версии коробок типа DSG

В течение нескольких первых лет, начиная с 2003 года, коробка передач DSG-6, получившая заводской индекс DQ250, была доступна только в связке с двигателем, устанавливаемым под капотом поперечно, автомобили при этом оснащались передним или полным приводом с муфтой Haldex, двойным «мокрым» сцеплением (Wet Clutch).

DQ250

Эту трансмиссию от концерна Фольксваген можно бы считать единственной версией, у которой имеется шесть передач, но есть еще и модель DQ400e, применяемая на гибридных автомобилях, например, на Skoda Superb Mk4 и Volkswagen Golf GTE.

Начиная с конца 2007 года автопроизводитель Volkswagen стал оснащать свои машины преселективным 7-ступенчатым роботом DQ200 с «сухим» сцеплением (Dry Clutch).

Агрегат рассчитан на работу с двигателями объемом от 1.0 до 1.9 литра, устанавливаемыми поперечно, с максимальным крутящим моментом до 250 Ньютон-метров (модели VW Polo/Golf/Caddy/Touran/ Passat, Skoda Fabia/Octavia/Jetta). Также имеется версия DSG-7 (DQ200e) со сцеплением такого же типа, применяемая на Jetta Hybrid с силовым агрегатом 1.4 TSI.

Все остальные роботизированные КПП производства VW на сегодняшний день идут только с Wet Clutch, и все семиступенчатые, но могут быть разными по типу в зависимости от расположения двигателя.

Какие есть еще модели РКПП от Фольксвагена (семь ступеней, «мокрое» сцепление, для поперечно расположенных ДВС):

  • DQ500 – выпускается с 2009 года, в основном встречается на Volkswagen Transporter, но также может устанавливаться на Passat B8 (BiTDI), Multivan T5/T6, Tiguan, Audi TT RS и RS3;
  • DQ380 – производится с 2014-го, применяется на авто Audi S3 и VW Golf-7, широко распространена в Китае, по сути, представляет собой уменьшенную версию DQ500 (авто VW Golf-7 GTI, Skoda Octavia-3, Octavia RS, Skoda Superb-3, Audi S3);
  • DQ381 – существует с 2017 года, является улучшенным вариантом DQ380, используется на многих авто, построенных на платформе MQB. Для полноприводных транспортных средств разработана модификация DQ381-7A, для переднеприводных – DQ381-7F.

Также на данный момент существует три типа 7-ступенчатых «преселективов» ДСГ, рассчитанных на работу с двигателями с продольным расположением:

  • DL382 – начало выпуска: 2015 год, встречается на Volkswagen Phideon, а также на авто Audi A4 /A5/A6/Q5. Сначала коробка передач была рассчитана на крутящий момент до 400 Н*м, с 2018 года стала устанавливаться на Ауди A6/A7 в кузове 4K с расчетом на к. м. до 500 Н*м. Здесь имеются две модификации: для 4WD – DL382-7Q, для 2WD – DL382-7F;
  • DL800 – производится с 2015-го, применяется нечасто, трансмиссию можно встретить на втором поколении Audi R8;
  • DL501 (Audi S-tronic) – выпускается с 2008-го, ставится на Ауди Q5-Q7, RS5-RS6, A6-A7, A4 Allroad, A5 Cabriolet, рассчитана на крутящий момент до 600 Н*м.

В линейке роботизированных коробок Volkswagen есть одна не совсем типичная модель – это 10-ступенчатый «робот» DQ511, по своей механике похожий на DQ511.

О плане выпуска данной трансмиссии директор VW Group Мартин Винтеркорн впервые объявил в 2013-м, по расчетам немецкого автопроизводителя «короткие» передачи должны были способствовать снижению потребления топлива до 15%. Но коробка передач так и не появилась в серийной версии, от ее применения отказались в 2017 году.

Разновидности коробок

На данный момент существует две основные роботизированные коробки передач, работающие по dsg принципу. Оба варианта широко распространены и используются на автотранспортной технике, выпускаемой концерном VAG(Volkswagen Audi Group). Это коробка передач dsg 6 и её более современная версия dsg 7. Механизмы устанавливаются на широко известных и популярных автомобилях: Volkswagen, Skoda, Audi, Seat.

Обе коробки передач используют одинаковый принцип, тем не менее, в их конструкции много отличий. Так, главной особенностью коробки дсг 6, в сравнении с дсг 7, можно считать применение сцепления с фрикционной частью, помещённой в масляную ванну, что позволяет значительно увеличить ресурс изделия. В такой ванне дисковые пакеты смазываются и охлаждаются, это оказывает на механизм благоприятное воздействие.

Благодаря своей конструкции и хорошему охлаждению, dsg 6 обеспечивает тяговое усилие до 350 Нм, что делает её идеальным кандидатом для установки на автомобили с мощными моторами. Коробку передач устанавливают на двигатели объёмом от 1,4 до 3,2 литра.

Наиболее известные модели, использующие версию dsg 6 (DQ 250):

  • Volkswagen: Passat, Golf, Scirocco, Sharan;
  • Skoda: Octavia, Yeti, Superb;
  • Audi: A3 8v, TT, Q2, Q3;
  • Seat: Altea, Leon, Ateca.

Поскольку не все модели автомобилей нуждаются в мощной коробке передач, такой как dsg 6, разработчики сконструировали, усовершенствованную коробку с семью ступенями dsg 7. Кроме количества ступеней, отличительной чертой этой коробки dsg 7 dq200 было применение сцепления с сухой фрикционной частью, коробка передач была сконструирована специально для силовых установок, с крутящим моментом, не превышающим значение в 250 Нм.

Сравнивая шестую модель с седьмой, можно выделить преимущества последней:

  1. Коробка нуждается в меньшем количестве смазки (1,7 л. против 6,5 л. в шестой);
  2. Меньший вес и габариты коробки передач (70 кг. против 93 кг. в dsg 6);
  3. Высокая экономия горючего, за счет устранения потерь на привод насоса для масла.

Характеристики роботизированной коробки передач пришлись по душе потребителю, благодаря этому она получила широкое применение на маломощных агрегатах.

Робот dq 200 устанавливается на такие автомобили:

  • Audi: A1, A3, TT, Q2;
  • Volkswagen: Golf 6-7, Polo, Passat CC, Touran;
  • Skoda: Octavia A7, Rapid, Fabia, Karoq;
  • Seat: Altea, Leon.

В связи с тем, что фрикционная часть сцепления в коробке передач dsg 7 была сухой, её установка на более мощные силовые агрегаты негативно сказывалась на надёжности механизма. Поздние конструкции коробок получили «мокрое» сцепление и могли устанавливаться на мощные моторы.

Наиболее популярная версия dsg7 0dl dq500 применялась в автомобилях моделей:

  • Volkswagen: Passat B7, Tiguan, Arteon;
  • Skoda Kodiaq.

Существует еще много модификаций коробок dsg 7, в конструкции которых применяется масляная ванна, большая их часть предназначена для использования на транспортных средствах, выпускаемых под маркой Audi.

Почему продолжается выпуск автомобилей с DSG7?

Ответ очень простой – отозвать трансмиссию для представителей компании означает сделать шаг назад, и признать несостоятельность своих инженеров. Для немецкого производителя, продукция которого славится надежностью, согласиться, что механизм оказался ненадежным – удар ниже пояса.

Основной упор, на который делается в этом вопросе – возможные поломки обусловлены высокой эффективностью коробок. В разработку системы было вложено много средств. Настолько много, что компании легче согласиться на бесплатное дополнительное обслуживание своих автомобилей, чем комплектовать свою продукцию предыдущим вариантом.

Регламент замены масла в роботизированном типе КПП

Для замены трансмиссионного масла в условиях СТО используют вакуумные насосы. Самостоятельное «обновление» трансмиссионной жидкости «дома» возможно лишь частично из-за отсутствия специального оборудования.

  • Помещаем машину на смотровой канал или используем гидравлический подъемный механизм, в зависимости от того, что есть в наличии;
  • Под днищем машины, в области расположения робота отвинчиваем сливную пробку (ключ TORX на «20»);
  • Подставляем пустую емкость для слива отработки. Минимальный объем 4.0 литра;
  • Стачиваем максимальное количество отработки, завинчиваем пробку;
  • Выкручиваем заливную пробку, посредством шланга и воронки заливаем равнозначное количество свежего масла;
  • Включаем зажигание, запускаем двигатель, выжимаем тормоз, переключаем селектор скоростей;
  • Останавливаем мотор, сливаем отработку;
  • Закручиваем пробку, восполняем недостающее количество трансмиссионной жидкости.

Повторяем цикл слива отработки до тех пор, пока смазка не станет светло-коричневого цвета. На практике, общее количество циклов не превышает 2 — 3 раза.

В домашних условиях, без наличия специального оборудования можно обновить трансмиссионное масло на 85%. В СТО с помощью вакуумного насоса показатель достигает 98 – 99%.

Какое масло заливать в робот шестого и седьмого поколений:

  • марка, рекомендованная производителем;
  • на синтетической основе;
  • API GL-4;
  • Mil-L-2105;
  • 75W/80W.

ДСГ мехатроник: что это такое

Мехатроник является электронно-гидравлическим блоком, который активно используется в устройстве преселективной коробки передач DSG на моделях VAG. Также подобное устройство можно встетить и на авто других производителей. Указанный элемент находится в картере роботизированной КПП.

Если говорить о конструкции, мехатроник это ЭБУ и целый ряд электронно-гидравлических компонентов, которые находятся в едином корпусе. Также к мехатронику подключено большое количество различных датчиков АКПП, что позволяет добиться слаженной и четкой работы коробки автомат данного типа.

От датчиков в электронный «мозг» поступают данные (температура масла, давление, частота вращения входного/выходного вала и т.д.). Затем электроника производит анализ полученных данных, после чего формируются управляющие сигналы (в соответствии с «зашитой»  в память программой) и посылает их на гидравлический блок. Далее в гидроблоке под управлением ЭБУ срабатывает гидравлический контур.

При этом нормальная работа мехатроника возможна только в том случае, если все компоненты находятся в исправном состоянии (нет проблем по части электрики, гидравлики и механики). Становится понятно, что блок mechatronic фактически управляет работой роботизированной коробки передач.

На основании полученных от датчиков сигналов о состоянии и режимах работы всех систем автомобиля,  блок  подбирает оптимальный момент переключения передач, а также осуществляет самостоятельную регулировку самого процесса переключений.

Параллельно мехатроник контролирует работу фрикционной муфты, а также тесно контактирует с другими блоками, которые входят в состав ЭСУД на том или ином автомобиле.  При этом следует помнить, что определенные неисправности mechatronic (в отличие от подобных случаев с «классическими» АКПП), могут привести к тому, что машина внезапно не сможет продолжать движение.

Другими словами, любые сбои в работе преселективной коробки являются поводом для прекращения дальнейшей эксплуатации ТС и проведения углубленной профессиональной диагностики.  В противном случае возможно размыкание сцеплений при езде, а также возникновение поломок КПП.

Также нужно помнить, что мехатроник DSG (электронный блок управления трансмиссией) принимает сигналы, которые сообщают ему параметры работы двигателя, сцепления, сервоприводов. Это значит, что например, проблемы с ДВС также могут отразиться на работе коробки.

С учетом того, что ЭБУ АКПП и сами коробки постоянно совершенствуются, логика работы становится все более сложной. На начальном этапе первые АКПП имели блоки постоянной памяти (ПЗУ), куда записывались микропрограммы. При этом серьезным минусом являлось то, что изменить и откорректировать записанные данные не представлялось возможным.

В результате машина с автоматом не могла быть отдельно адаптирована для других условий эксплуатации, отличных от ранее прописанных в память ЭБУ. В дальнейшем коробки стали более совершенными, от ПЗУ без возможности  внесения изменений в программное обеспечение  быстро отказались в пользу решений с возможностью перезаписи или корректировки  программного обеспечения.

Возможность перепрошивки позволила гибко адаптировать ЭБУ АКПП и мехатроник к различным условиям эксплуатации. На практике, после появления коробок DSG регулярная перепрошивка и адаптация блока управления (обновление ПО и установка доработанных версий программы) стала обычной практикой.

Если просто, такие коробки адаптивные, а сами алгоритмы, по которым работает  мехатроник и осуществляется процесс управления трансмиссией, достаточно сложные. Также нужно учитывать и тот факт, что существуют разные версии самой КПП ДСГ, которая устанавливается на те или иные модели, в паре с разными двигателями и т.д.

Получается, каждый тип DSG имеет отдельный вид блока мехатроник, при этом они зачастую не взаимозаменяемы между собой. Также можно отметить, что в разное время было выпущено несколько типов блоков.

Они имеют определенные конструктивные отличия, содержат в памяти разные версии программного обеспечения, рассчитаны на работу с разными двигателями и коробками, где отличается передаточное соотношение.  При этом только в отдельных случаях мехатроник  одного поколения можно успешно перепрограммировать и установить на другой автомобиль.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
