Ремкомплект главного тормозного цилиндра – поменяем сами!

Регулировка тормозов уаз буханка. Неисправности тормозов и методы их устранения

Если у УАЗ «буханка» сравниваются схема переднего тормоза и схема заднего тормоза, то легко понять, что они одинаковые, за одним исключением. Задние тормозные колодки работают от одного цилиндра, а передние — от двух. Это объясняется тем, что передней оси требуется более работоспособная система тормозов в связи с большей нагрузкой во время торможения.

Все эти элементы объединяются в одну конструкцию еще при отливке обода. При этом к барабанам обеспечивается удобный доступ, так как они съемные. Благодаря этому их очищение и проверка не вызовут серьезных осложнений, поскольку нет необходимости в снятии ступиц, а соответственно, не будет нарушена регулировка ступичных подшипников.

Знаменитый УАЗ-452, именуемый в народе «буханкой», уже давно зарекомендовал себя как автомобиль надежный и неприхотливый. Тем не менее, всякое транспортное средство рано или поздно требует обслуживания, замены некоторых деталей и т.п. Конечно, можно просто отвезти свою машину на СТО, заплатить определенную сумму денежных средств и не беспокоиться ни о чем.

Не доливайте в главный тормозной цилиндр жидкость, собираемую в стеклянный сосуд при прокачке. Если тормозная жидкость в системе грязная, слейте ее и заполните систему свежей жидкостью. Не нажимайте на педаль при снятом тормозном барабане, так как под давлением в гидроприводе поршни будут выжаты из колесных цилиндров и жидкость вытечет наружу.

УАЗ 3741 или 452, называемый народом «буханка», является самым знаменитым творением Ульяновского авто запомнилась как надежный автомобиль скорой помощи, аварийной газовой службы, полиции, водоканала. У нее множество положительных качеств. Она неприхотлива в обслуживании, обладает отличной проходимостью и выносливостью.

В верхней части тормозного щита крепится разжимный механизм, а в нижней — регулировочный. Обе колодки тормоза одинаковые.

Когда процесс окончен, а жидкость продолжает пузыриться, проверяют уплотнения сочленений, патрубков, цилиндров (основного и рабочего). Контролируют резьбовые затяжки, меняют уплотнители, прокладки, кольца, манжеты цилиндра. Что касается замены рабочих цилиндров, процесс замены происходит в комплексе.

Тормозная система УАЗ: особенности устройства

Прежде чем браться за ремонт тормозной системы, нужно определить, какой именно ее части требуется замена или реставрация и в каких вмешательствах нуждается весь механизм. Если при торможении слышится скрип, значит, самое время менять тормозные колодки. Эта деталь нуждается в замене чаще остальных.

По окончанию действий налейте жидкость тормоза до о, зафиксируйте пробку ёмкости с измерителем, контролирующим снижение уровня. Жидкость меняют до того момента, когда новая, светлая консистенция не заменит старую, тёмную материю. Основными компонентами его являются: поршни, приводящие в действие контуры передних и задних тормозов, возвратные пружины и уплотнительные кольца. Главный тормозной цилиндр работает в паре с вакуумным усилителем.

Трубопроводы, внутренняя часть главного цилиндра, а также всех колесных цилиндров содержат тормозную жидкость.

При отпущенной педали тóрмоза одно из колес притормаживает

На подозрении следующие причины: заклинивание поршня колесного цилиндра, разбухание тормозных манжет, деформация тормозной трубки, ­заедание колодок из-за загрязнения направляющей, отслоение накладки тормозной колодки барабанного тóрмоза. Бывает, что ослабла или сломалась стяжная пружина колодок барабанного тормоза, перетянут стояночный тормоз, трос заклинен в оболочке.

  • Знаете ли вы, с каким неисправностями можно ездить, а с какими — нет? Пройдите тест и проверьте уровень своего водительского мастерства.
  • Чтобы увеличить ресурс автомобиля, пользуйтесь присадками от SUPROTEC. Оригинальную продукцию SUPROTEC можно приобрести в .

Как прокачать тормоза на уаз 31519

Поршни и уплотнительные манжеты колесных цилиндров передних и задних тормозов УАЗ-469 одинаковые. Все колодки передних тормозов УАЗ-469 и передние колодки задних тормозов взаимозаменяемы. Тормозные барабаны одинаковые на всех колесах — съемные со ступиц.

Принцип для самостоятельной прокачки подойдёт для всех УАЗ-иков даже с АБС. Однако, чтобы правильно прокачать, нужно будет учитывать для каждой системы АБС принцип её работы и очерёдность с колёсами.

В переводе с тюркского языка тормоз (turmaz) означает подкладку под колеса арбы. Мы уже прошли по эволюционной линейке развития транспорта, и в современном автомобиле тормозная система не ограничивается одной только подкладкой под колёса авто.

Инструкция

Уровень тормозной жидкости в бачке должен быть достаточным (выше средины или до отметки MAX). При недостаточном количестве жидкости произойдет завоздушивание тормозной системы, что существенно усложнит работу, ведь помимо замены ЗТЦ необходимо будет прокачивать систему. Ниже приведена пошаговая инструкция замены тормозного цилиндра на заднем колесе на примере автомобиля ВАЗ 2101-07.

Замена заднего тормозного цилиндра

Шаг 1. Поднимите заднее колесо домкратом и вывесьте колесо.

Поддомкрачивание заднего колеса

Шаг 2. Подставьте под автомобиль надежную опору. Нельзя проводить ремонтные работы на домкрате, даже если он выглядит прочным и надежным.

Установка надежной опоры под авто

Шаг 3. Снимите машину с ручника.

Снятие с ручного тормоза

Шаг 4. Подложите что-нибудь под передние колеса. Это позволит надежно зафиксировать транспортное средство.

Фиксация колес автомобиля

Шаг 5. Снимите заднее колесо.

Снятие заднего колеса

Шаг 6. Открутите две направляющие колесного диска и снимите тормозной барабан.

Демонтаж тормозного барабана

Шаг 7. Отсоедините тормозную трубку от цилиндра. Сделать это желательно специальным ключом, чтобы не сорвать грани на штуцере.

Инструменты для отсоединения тормозной трубки

Шаг 8. Будьте осторожны при выкручивании штуцера. Он может проворачиваться вместе с трубкой и тогда придется менять еще и трубку.

Выкручивание штуцера

Шаг 9. Снимите колпачок от штуцера прокачки. Он нужен для того, чтобы из тормозной трубки не вытекала жидкость.

Снятие колпачка от штуцера прокачки

Шаг 10. Наденьте резиновый колпачок на тормозную трубку. Он также защитит трубку от налипания на нее грязи.

Защита тормозной трубки резиновым колпачком

Шаг 11. Открутите два болта крепления тормозного цилиндра к опорному щиту.

Выкручивание болтов крепления тормозного цилиндра

Шаг 12. Извлеките тормозной цилиндр с машины.

Снятие заднего тормозного цилиндра

Шаг 13. Заложите немного специальной смазки под пыльники новых цилиндров. Она нужна для защиты детали от коррозии.

Нанесение смазки под пыльники цилиндров

Шаг 14. Так выглядит старый и новый тормозной цилиндр. При визуальном сравнении деталей можно выявить признаки износа.

Визуальный осмотр тормозного цилиндра

Шаг 15. Установите новый ЗТЦ на место. Поскольку его поршни разведены, то с установкой проблем не должно возникать.

Установка нового ЗТЦ

Шаг 16. Затяните болты крепления цилиндра к опорному щиту.

Крепление цилиндра к опорному щиту

Шаг 17. Извлеките из цилиндра резиновую заглушку. Снимать заглушку желательно в самый последний момент, чтобы избежать попадания грязи в деталь.

Извлечение заглушки с цилиндра

Шаг 18. Присоедините к цилиндру тормозную трубку.

Подключение тормозной трубки к цилиндру

Шаг 19. Тщательно очистьте от грязи и коррозии полуось и барабан.

Очистка барабана от грязи и коррозии

Шаг 20. Нанесите на места прилегания деталей какую-нибудь высокотемпературную смазку. В любой книге по ремонту автомобилей ВАЗ об этом написано, но, к сожалению, сейчас люди читать не любят.

Нанесение высокотемпературной смазки

Шаг 21. Установите на место барабан и закрутите две направляющие колесного диска.

Установка тормозного барабана

Шаг 22. Поставьте обратно снятое колесо и, убрав из-под машины опору, спустите ее с домкрата. Не забудьте забрать то, что вы подкладывали под передние колеса. На этом замену заднего тормозного цилиндра можно считать оконченной.

Установка колеса на автомобиль

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Как снять тормозной суппорт

Включите ручник (если вы не заменяете задний суппорт) и используйте два куска дерева, чтобы положить их под передние или задние колеса (сторона, с которой вы не будете работать). Это предотвращает движение машины, пока вы на ней работаете. Ослабьте крепежные болты на одном или обоих передних или задних колесах. ПРИМЕЧАНИЕ. Если вы не знакомы с узлом суппорта, рекомендуется снять оба колеса, чтобы при установке нового можно было использовать другой узел в качестве ориентира. Поднимите оба колеса, используя домкрат. Разместите автомобиль на стойках домкрата и закончите снятие колес. Поместите небольшой поддон под суппорт для сбора тормозной жидкости, которая может вытечь из шланга. Отсоедините трос ручникаа, если вы работаете на заднем

Обратитесь к руководству по ремонту вашего автомобиля, если вам нужна помощь

На некоторых автомобилях вам необходимо снять датчик износа колодок, обычно расположенный на одной из тормозных колодок Осторожно снимите датчик (ВНИМАНИЕ, этот датчик хрупкий) с помощью плоскогубцев. При необходимости обратитесь к руководству по ремонту для вашего автомобиля марки и модели. Найдите шланг, соединенный с суппортом (обычно на верхней, задней стороне)

Тщательно очистите конец шланга, болт и фитинг на суппорте, используйте тряпку и очиститель деталей, чтобы предотвратить загрязнение тормозной системы. Используя гаечный ключ или храповик, удлинитель и шестигранную головку, ослабьте и плотно затяните шланг, чтобы предотвратить потерю жидкости Избегайте использования обычного гаечного ключа для предотвращения закругления головки болта, крепящего шланг. Затем ослабьте и снимите крепежные болты суппорта

Найдите шланг, соединенный с суппортом (обычно на верхней, задней стороне). Тщательно очистите конец шланга, болт и фитинг на суппорте, используйте тряпку и очиститель деталей, чтобы предотвратить загрязнение тормозной системы. Используя гаечный ключ или храповик, удлинитель и шестигранную головку, ослабьте и плотно затяните шланг, чтобы предотвратить потерю жидкости Избегайте использования обычного гаечного ключа для предотвращения закругления головки болта, крепящего шланг. Затем ослабьте и снимите крепежные болты суппорта

Некоторые имеют крепежный болт на каждом нижнем конце, что позволяет полностью снять суппорт с монтажного кронштейна; другие модели используют болт на одном конце, который можно снять, чтобы повернуть суппорт вверх. В зависимости от модели вашего автомобиля вам понадобится набор бит, шестигранный ключ, или обычный ключ или гнездо и храповик, чтобы открутить болты или штифты крепления суппорта

После того, как вы удалите крепежные болты, осторожно снимите суппорт с ротора или поверните его вверх. ПРИМЕЧАНИЕ.Некоторые крепежные болты имеют на конце ряд выступов

Для этого вам нужно сжать эти выступы с помощью пары плоскогубцев, одновременно поддев головку болта на другом конце, чтобы сдвинуть болт с суппорта

Обратите внимание на положение любого крепежа суппорта, который может потребоваться удалить, чтобы установить его на сменный (зажимы, опора колодок, пружины, прокладки). Некоторые колодки крепятся на самом суппорте; другие крепятся на кронштейн крепления

Если колодки установлены на самом суппорте, вам, возможно, придется отодвинуть наружную колодку с помощью отвертки

Внутренняя колодка может крепиться к поршню с помощью зажима, который крепится к задней пластине колодки, поэтому вам нужно осторожно снять прокладку с поршня суппорта. Используйте проволочную подвеску, чтобы прикрепить суппорт к подходящему компоненту подвески, чтобы он не висел на шланге; в противном случае вы повредите шланг

Как проверить главный тормозной цилиндр

Техобслуживание и диагностика авто предусматривает проверку уровня тормозной жидкости каждую неделю: при резком уменьшении можно судить об утечках

Кроме того, ее важно своевременно менять, так как со временем ухудшается качество жидкости, что приводит к преждевременному износу частей

Стоит обращать внимание и на совместимость с манжетами, так как некоторая автохимия может их повредить. И, конечно, следует своевременно менять все резиновые уплотнители, обращая внимание на заявленный производителем срок службы

Оптимальным будет прибегать к ремкомплекту со всеми резинками каждые 100 тысяч км пробега, и лучше не экономить на качестве комплектующих.

При появлении симптомов неисправности ГТЦ желательно проверить его, и начать необходимо с визуального осмотра. Если при осмотре корпуса будут обнаружены капли тормозной жидкости, следует демонтировать гидроцилиндр для поиска проблемы с герметичностью. Также к распространенным неполадкам можно отнести перетекание жидкости через уплотнители, что несложно проверить: если при нажатии на педаль из бачка будет слышаться бульканье, уплотнители подлежат замене

И, конечно, особое внимание стоит уделить поведению педали: как уже отмечалось, короткий ход или провалы могут говорить о необходимости чистки цилиндра и замены всех резиновых элементов. Лучше всего об их состоянии можно судить, демонтировав деталь и разобрав ее: иногда помимо незначительных повреждений прокладок можно обнаружить и трещину в самом цилиндре

В таком случае деталь придется заменить целиком.

Неисправности ГТЦ

Тормозная система ВАЗ 2101 конструктивно имеет множество деталей, которые по причине износа, низкого качества или несвоевременного обслуживания могут выйти из строя. Можно выделить следующие характерные признаки неполадок:

  • медленная остановка транспортного средства после нажатия на тормозную педаль. Одна из причин — пришли в негодность манжетные уплотнения поршней, что привело к потере герметичности;
  • большое усилие на педаль. Такая проблема появляется при увеличении манжет в размерах, например, при установке некачественного ремкомплекта;
  • тормозная педаль имеет короткий ход. Рабочей среде, т. е. тормозной жидкости, некуда уходить из-за того, что засорилось компенсационное отверстие. Кроме этого, возможно перекрытие канала разбухшими манжетами;
  • автомобиль тормозит только при упоре педали в пол. Этот говорит о полном выходе манжетных уплотнений из строя, когда жидкость уходит в бачок, а не в систему;
  • тормозные колодки не отходят от дисков и барабанов, в результате чего они нагреваются во время движения. Причина кроется в заедании одного из поршней либо образовании засора в перепускном отверстии.

Указанные признаки могут проявляться также и при неполадках с другими частями системы торможения. Например, педаль может проваливаться при отсутствии жидкости в одном из колёсных цилиндров либо в случае попадания в систему воздуха

Поэтому для окончательной диагностики необходимо обратить внимание на дополнительные особенности поведения автомобиля. Например, есть определённые признаки, которые явно указывают на проблемы с другими составляющими тормозной системы, а не с ГТЦ:

  • увод автомобиля в сторону при торможении;
  • подклинивание тормозных механизмов на одном из колёс;
  • появление звуков, нехарактерных для нормальной работы тормозов (скрип, писк, скрежет);
  • нагрев тормозных колодок либо дисков на одном колесе.

Проверка главного тормозного цилиндра

Самая частая причина неполадок ГТЦ — износ уплотнителей. При замене манжет нужно учитывать, что ремонт имеет смысл лишь в том случае, когда поршень и стенки цилиндра не имеют выработки. Иначе замена резиновых уплотнений не принесёт никакого результата и вскоре всё равно придётся ставить новую деталь. Перед тем как приступить к проверке главного гидропривода тормозов, следует убедиться, что с другими элементами системы проблемы отсутствуют:

  1. Осматривают колёса с внутренней поверхности на предмет выявления подтёков тормозной жидкости из РТЦ.
  2. Проверяют целостность бачка и шлангов, соединяющих его с ГТЦ, а также наличие жидкости и её уровень.

Явным признаком того, что с главным цилиндром возникли неполадки, является появление жидкости на корпусе узла. Исправный механизм должен быть всегда сухим без намёка на протекание. Если гидропривод утратил герметичность, его необходимо демонтировать в обязательном порядке для дальнейшей разборки и ремонта. Определить, что ГТЦ перепускает жидкость, т. е. она не поступает в систему, а возвращается в расширительный бачок при нажатии на педаль, можно следующим образом:

  1. Открывают крышку резервуара.
  2. На водительское место усаживают помощника. Двигатель не запускают.
  3. Напарник нажимает на педаль тормоза, а вы прислушиваетесь к звукам, которые исходят из бачка.
  4. Если из ёмкости слышно бульканье, а педаль при этом легко нажимается, значит, жидкость вместо системы поступает в бачок. Неисправность заключается в износе уплотнителей, которые неспособны создавать необходимое давление в контурах цилиндра.

Симптомы поломки ГТЦ

Главный симптом или признак поломки тормозного цилиндра — это неравномерность подачи жидкости к колесам, из-за чего происходит нарушение в работе срабатывание тормозов.

Износ уплотнительных манжет влияет на давление. Если резиновые уплотнения стали не плотными, давление в системе уже меньше (подробнее ниже смотрите на видео).

Если в жидкости есть частички абразивных веществ (песок, камешки), то на поршне и цилиндре появятся задиры и быстро износятся резиновые уплотнительные манжеты.

Как видите, некачественная тормозная жидкость, то есть не чистая, имеющая примеси, засорит отверстия и сделает царапины и задиры на соприкасаемых трущихся поверхностях.

При обнаружении симптомов, признаков неисправности тормозной системы, найти, отремонтировать или заменить нужно срочно, так как эта система безопасности и управления транспортом.

Если педаль тормоза нажимается без усилий, или вообще проваливается, то причина в утечке жидкости, или в компрессионном отверстии. Если отверстие компрессии закупорится или закроется, то давление не будет создаваться. Также, может произойти заедание поршня. При заедании поршня, педаль тормоза будет нажиматься незначительно. Признаком заедания поршня может быть срабатывание тормозов даже, если педаль не нажата.

Переборка главного тормозного цилиндра (ГТЦ) (отчет с фото)

Уважаемые модераторы! Первый отчет, сильно не пенайте, что надо поправить — пишите, дополню/исправлю.

Привет всем! не видел я отчета о переборке ГТЦ и решил его сделать) Идентификатор подопытного: 8D0611021B — главный тормозной цилиндр (23,81) VW Passat 1.8 T (AEB), 1997(модельный год 98), без ESP/ASR. Переднепривод. Седан. Был куплен ремкомплект Jp Group арт.1161150610 за аж целых 160 рублей Итак по порядку.

1) выкачиваем шприцем тормозную жижу из бачка.

2) Отсоединяем фишку датчика уровня тормозной жидкости.(под бачком слева, если смотреть со стороны переднего бампера на водителя)

3) Стаскиваем шланг помеченый стрелочкой , ведущий на контур сцепления. Я его подогнул за вакумник и заткнул пробкой от духов))

4) Отсоединяем бачок от ГТЦ, у меня его никакие болты не держат, он просто крепко вставлен в резинки в отверстиях в ГТЦ. Я применял метод шатания туда-сюда, без фанатизма и излишнего применения силы. Вылез без проблмем. Сторона куда тащить — вверх. Перед этим действием стоит обложить все вокруг тряпками или другими не нужными вещами, для впитывания расплескивающейся тормозной жижи. После снятия мы увидим такую картину:

5) Далее откручиваем тормозные магистрали идущие в ГТЦ. Их тоже лучше бы чем-нибудь заткнуть, тормоза как-никак.

6) Откручиваем 2 гайки на 22 крепления ГТЦ к вакумному усилителю(Такая большая черная круглая хрень, справа от аккума, для тех кто не знает) Они помечены на фото выше.

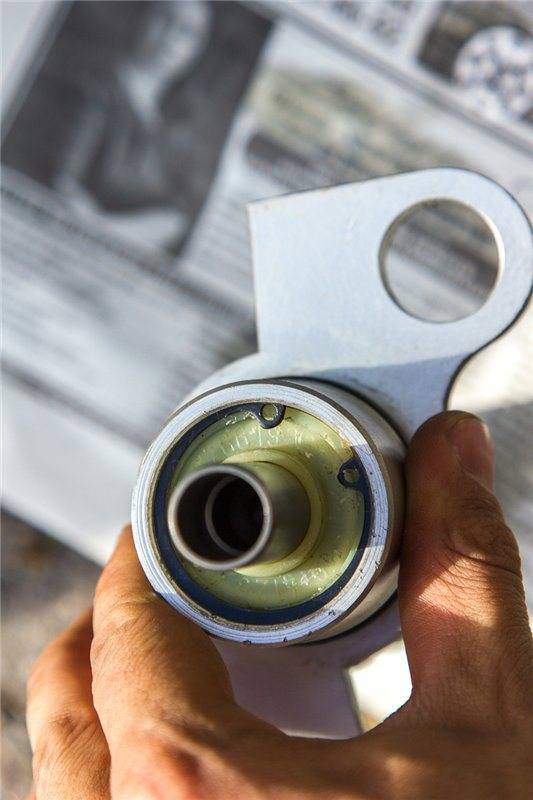

7) Вытаскиваем ГТЦ из вакумника, идти будет туговато сначала (мой сидел в этом стойле 15 лет). Он будет упираться в стальной разделитель отсеков (моторный и аккомуляторный) но как упрется — его можно сдвинуть немного в сторону левого (если сидеть за рулем) колеса и вытащить. Так он выглядит снятым:

9) Дальше выковыриваем стальную скобу, удерживающую детали патрохов вместе. Фотографировал я собирая все это добро, в купленном комплекте была скоба с отверстиями, а родная стояла без отверстий. Но ничего, ловкость рук и отвертка помогли преодолеть и эту трудность)

Дальше вытаскиваем пластиковое колечко(его не просто поддеть, но возможно!) За ним будет резиновая прокладка и стальная шайба. Вот они:

10) Далее вдавливаем поршень в цилиндр и вытаскиваем плоскогубцами или пасатижами, кому чем удобней, стальной штифт, который будет виден после извлечения шайбы с «пупырышками) (пункт

11) После этого обе части поршня можно без труда извлечь из цилиндра.

Меняем все резинки) Я думаю найти схожие на цилиндре и в ремкомплекте удастся.

После собираем все в обратном порядке с последующей прокачкой тормозов.

Небольшой совет по сборке: Когда будете вставлять поршень в корпус цилиндра старайтесь выставить его, как на фото. Т.к. стальной штифт, удерживающий «вторую, внутреннюю» часть поршня, можно вставить на место только при вдавленном поршне в корпус цилиндра !

Что бы не завоздушить блок АБС можно после сборки обратно, снять оба передних колеса, снять суппорта с дисков и вдавить поршни до предела в суппорт. Если будет не достаточно проделать такое на задних суппортах. Жижа должна появиться в бачке — после этого её можно доливать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
