Меняем задний тормозной цилиндр на ВАЗ-2110 своими руками

Замена задних тормозных цилиндров

Лучшие задние тормозные цилиндры на ВАЗ 2110 могут работать долгое время. Примером бракованного изделия может служить тормозной цилиндр, у которого поршни выходят из цилиндра всего на несколько миллиметров, чего недостаточно для раздвижения тормозных колодок. На срок службы тормозных цилиндров играет и качество тормозной жидкости.Инструкция указывает, что задние тормозные цилиндры извлекаются на снятом тормозном барабане.

Совет: Желательно, чтобы замена задних тормозных цилиндров ВАЗ 2110 выполнялась одновременно на обоих тормозах. Износ одного из элементов указывает, что скоро выйдет со строя и второй. А цена проведения работ будет уменьшена, за счет разборки автомобиля один раз.

  • Машина устанавливается на смотровую яму или подъемник.
  • Фиксируются передние колеса.
  • Снимаются задние.
  • Используя резиновый молоток, со своего места вытаскивается тормозной диск .
  • Аккуратно извлекается конец верхней стяжной пружины, позиция 7 на первом фото. До этого он соединялся с тормозной колодкой.
  • До конца поднимается ручка ручного тормоза. В этом случае раздвигаются тормозные колодки, и они без особых усилий снимаются.
  • Откручивается от цилиндра тормозная трубка.
  • Снимается задний тормозной цилиндр.

Снятие заднего тормозного цилиндра ВАЗ 2110

  • При необходимости, выполняется замена заднего тормозного цилиндра ВАЗ 2110 новым.
  • Сборка узла выполняется в обратной последовательности.
  • Работа заканчивается прокачкой тормозов.

Совет: Замена тормозного цилиндра на автомобиле ВАЗ 2110 выполняется в строгой последовательности – как демонтаж, так и установка запчастей. Главное условие – исправность и герметичность в гидравлической системе.

Как происходит на автомобиле ВАЗ 2110 замена заднего тормозного цилиндра можно увидеть на видео.

Ремонт задних тормозных цилиндров ВАЗ 2110

Бывают случаи, когда для экономии средств достаточно заменить изношенные детали узла. В этом случае после снятия с автомобиля задний тормозной цилиндр разбирается.

Разборка заднего тормозного цилиндра ВАЗ 2110

  • Снимаются защитные колпачки, поз. 10 на рисунке выше.
  • Из корпуса цилиндра выпрессовываются поршни вместе с деталями для регулирования зазора в автоматическом режиме, образующегося между барабаном и тормозными колодками.
  • После установки поршня поз. 9 на специальное приспособление его проворачивают и вынимают упорный винт, поз. 3.
  • Снимается уплотнительное кольцо поз. 8 и опорная чашка поз. 7 с сухарями поз.5 и пружиной поз.6 с винта.
  • Разъединяются упорное кольцо поз. 4 и упорный винт.

После разборки узла проверяются детали на наличие неисправностей:

  • Рабочие поверхности поршней, цилиндра и упорных колец должны быть гладкими, без царапин и шероховатостей. В противном случае может произойти утечка жидкости и преждевременный износ поршней и уплотнителей.
  • Дефекты на зеркальной поверхности устраняются шлифовкой или притиркой.

Совет: Необходимо следить, чтобы не увеличился внутренний диаметр цилиндра.

  • Проверяется визуально упорный винт, пружины, опорная чашка и сухари. При их повреждении выполняется замена деталей.
  • Уплотнители поз.8 меняются новыми.
  • При необходимости меняются защитные колпачки поз.10.

Сборка конструкции производится в обратной последовательности. При этом нужно учесть:

  • Все детали обильно смазываются тормозной жидкостью.
  • Затяжка упорных винтов должна выполняться моментом 3,9 – 6,9 Нм.
  • Прорезь, расположенная на упорных кольцах, направляется вертикально вверх, отклонение не должно быть более 30 градусов. Это обеспечивает удаление всего воздуха из привода механизма при прокачке тормоза.
  • С помощью приспособления запрессовываются поршни в корпус цилиндра.
  • После сборки проверяется перемещение в корпусе каждого поршня, которое должно быть от 1,25 миллиметров до 1,65 миллиметров.
  • Устанавливаются защитные колпачки.

Своевременный ремонт или замена задних тормозных цилиндров – гарантия безопасности движения на дорогах.

Почему барахлит механизм заднего торможения

Гидропривод, встроенный в ВАЗ-2110, совмещает во внутренней конструкции усилитель и двухконтурный контроллер давления, предназначенный для управления задними тормозами. Если задний цилиндр работает неверно, неполадки могут спровоцировать и создать аварийную ситуацию в любой момент передвижения автомобиля по дорожному полотну. Чтобы этого не произошло, следует своевременно провести ремонт детали.

Нет ничего удивительного в замене старого образца цилиндра заднего торможения (ЗТЦ) новым, ничто не вечно. Магазины автозапчастей предлагают автолюбителям приобрести деталь от лучших производителей, которая прослужит долго и гарантирует безопасность на дороге.

Тормозной механизм переднего колеса

Рис. 6-20. Диаграмма проверки работоспособности регулятора давления: Pi — давление на входах в камеры А и D (см. рис. 6-18) регулятора давления, МПа (кг/см 2 ); Рг — давление на выходе из камеры В, МПа (кг/см 2 ); Рэ — давление на выходе из камеры С, МПа (кг/см 2 ); 1 — номинальная величина давления Рг; 2 — верхняя граница давления Рг; 3 — нижняя граница давления Рг; 4 — давление Рэ

манометра Мг) должно укладываться в заштрихованную зону (рис. 6-20).

Показания манометров Мз и Мг (см. рис. 6-19) не должны отличаться более чем на 0,4 МПа (4 кгс/см 2 ) в диапазоне давления от 0 до 10 МПа (от 0 до 100 кгс/см 2 ) на входах регулятора.

Тормозной механизм переднего колеса

Снятие. Поднимите переднюю часть автомобиля, установите на подставки и снимите колесо. Отверните штуцер трубопровода и отсоедините от магистрали гибкий шланг; отверстия шланга и трубки заглушите, чтобы не допустить утечку тормозной жидкости. Выньте шланг из направляющего кронштейна.

Отвернув два болта, которыми направляющая колодок крепится к поворотному кулаку, снимите направляющую в сборе с суппортом и рабочим цилиндром.

Установка тормозного механизма проводится в последовательности, обратной снятию. После установки восстановите уровень тормозной жидкости в бачке и прокачайте систему гидропривода для удаления воздуха.

Рис. 6-21. Отвертывание болта крепления цилиндра: 1 — болты крепления цилиндра; 2 — цилиндр, 3 — болты, стягивающие цилиндр с суппортом

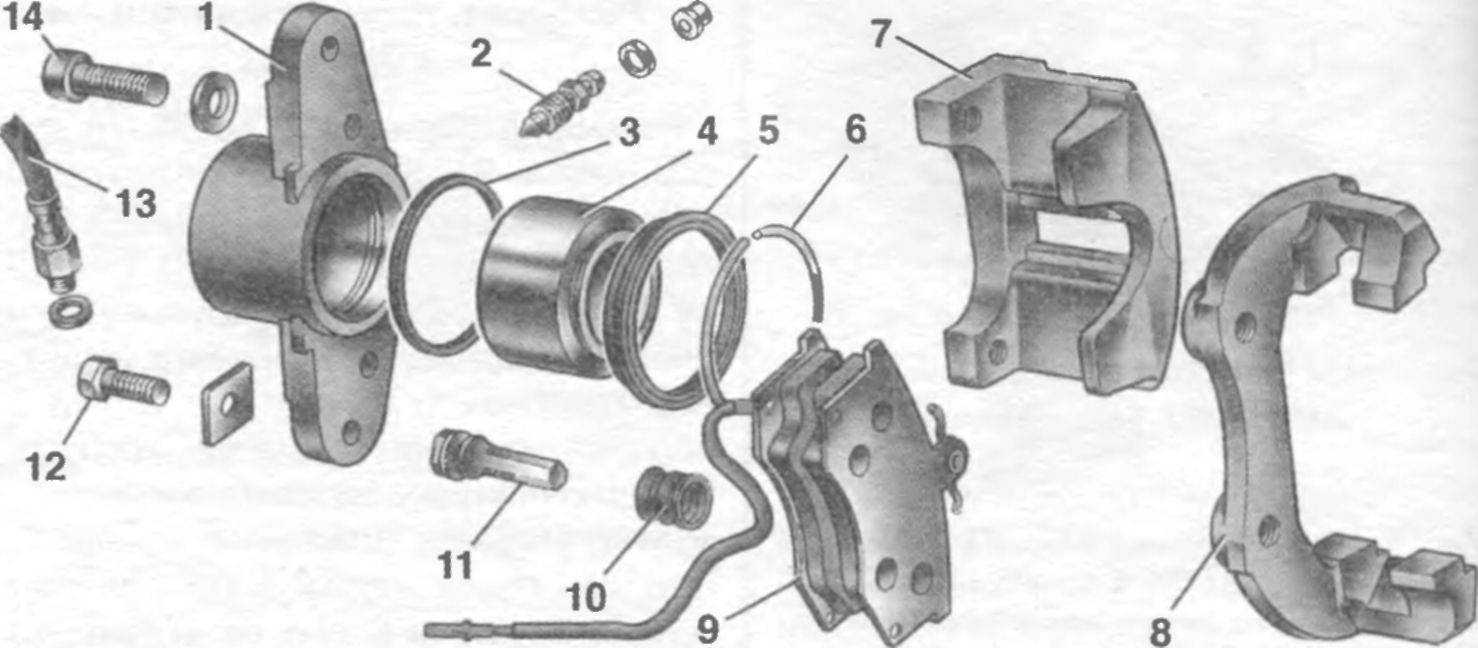

Рис. 6-22. Детали тормозного механизма переднего колеса: 1 — колесный цилиндр; 2 — штуцер для прокачки привода тормоза; 3 — уплотнительное кольцо; 4 — поршень; 5 — защитный колпачок; 6 — стопорное кольцо; 7 — суппорт; 8 — направляющая колодок; 9 — тормозные колодки; 10 — защитный чехол; 11 — направляющий палец; 12 — болт крепления направляющего пальца; 13 — тормозной шланг; 14 — болт крепления цилиндра к суппорту

Разборка и сборка

Разборка. Отсоедините шланг от колесного цилиндра 2 (рис. 6-21). Рас-контрите и отверните болты 1 крепления колесного цилиндра к направляющим пальцам, придерживая ключом за грани направляющий палец. Снимите направляющую 8 (рис. 6-22) колодок в сборе с пальцами. Снимите тормозные колодки 9.

Нельзя отвертывать болты 3 (см. рис. 6-21), соединяющие между собой суппорт и цилиндр, кроме случаев замены суппорта или цилиндра.

Снимите стопорное кольцо 6 (см. рис. 6-22) и защитный колпачок 5 с цилиндра и поршня. Аккуратно, нагнетая струю сжатого воздуха через впускное отверстие для жидкости, вытолкните поршень из цилиндра. Чтобы при выталкивании не повредить поршень о поверхность суппорта, установите под поршень деревянную накладку (рис. 6-23).

Выверните из корпуса цилиндра штуцер для прокачки и внимательно осмотрите рабочую поверхность цилиндра. На ней не должно быть задиров, повреждений и коррозии.

Сборку тормозного механизма проводите в последовательности, обратной разборке. При этом уплотнительное кольцо 3 (см. рис. 6-22) и колпачок 5 рекомендуется заменять новыми. Зеркало цилиндра, поршень 4 и уплотнительное кольцо смазывайте тормозной жидкостью, а на поверхность поршня нанесите графитовую смазку, установите поршень в цилиндр и, не удаляя остатки смазки, наденьте защитный колпачок 5 так, чтобы его края вошли в канавку поршня и цилиндра, по-

сле чего установите стопорное кольцо 6. Направляющие пальцы смазывайте смазкой УНИОЛ-1 (1,5 г на каждый палец). Болты крепления суппорта и цилиндра к пальцам затягивайте моментами, указанными в приложении 1, после чего законтрите их. Перед завертыванием болтов нанесите на них герметик, чтобы не корродировала резьбовая часть соединения. После сборки и установки тормозного механизма восстановите уровень жидкости в бачке и прокачайте систему гидропривода.

Проверка технического состояния деталей

Очистите все детали и внимательно проверьте их состояние: нет ли признаков износа, повреждений или коррозии

Особое внимание обратите на поверхность поршня и цилиндра. При их износе, повреждении или сильном корродировании замените цилиндр и поршень

С корпуса цилиндра коррозию удалите проволочной щеткой

С корпуса цилиндра коррозию удалите проволочной щеткой.

Проверьте направляющие пальцы 11 (см. рис. 6-22) и их чехлы 10. Убедитесь, что на пальцах нет коррозии и по-

Рис. 6-23. Выталкивание поршня из цилиндра

Замена задних тормозных цилиндров

Лучшие задние тормозные цилиндры на ВАЗ 2110 могут работать долгое время. Примером бракованного изделия может служить тормозной цилиндр, у которого поршни выходят из цилиндра всего на несколько миллиметров, чего недостаточно для раздвижения тормозных колодок.

На срок службы тормозных цилиндров играет и качество тормозной жидкости.Инструкция указывает, что задние тормозные цилиндры извлекаются на снятом тормозном барабане.

Совет: Желательно, чтобы замена задних тормозных цилиндров ВАЗ 2110 выполнялась одновременно на обоих тормозах. Износ одного из элементов указывает, что скоро выйдет со строя и второй.

А цена проведения работ будет уменьшена, за счет разборки автомобиля один раз.

  1. Машина устанавливается на смотровую яму или подъемник.
  2. Фиксируются передние колеса.
  3. Снимаются задние.
  4. Используя резиновый молоток, со своего места вытаскивается тормозной диск .
  5. Аккуратно извлекается конец верхней стяжной пружины, позиция 7 на первом фото.
  6. До этого он соединялся с тормозной колодкой.
  7. До конца поднимается ручка ручного тормоза. В этом случае раздвигаются тормозные колодки, и они без особых усилий снимаются.
  8. Откручивается от цилиндра тормозная трубка.
  9. Снимается задний тормозной цилиндр.

Снятие заднего тормозного цилиндра ВАЗ 2110

  1. При необходимости, выполняется замена заднего тормозного цилиндра ВАЗ 2110 новым.
  2. Сборка узла выполняется в обратной последовательности.
  3. Работа заканчивается прокачкой тормозов.

Совет: Замена тормозного цилиндра на автомобиле ВАЗ 2110 выполняется в строгой последовательности – как демонтаж, так и установка запчастей. Главное условие – исправность и герметичность в гидравлической системе.

Как происходит на автомобиле ВАЗ 2110 замена заднего тормозного цилиндра можно увидеть на видео.

Ремонт задних тормозных цилиндров ВАЗ 2110

Бывают случаи, когда для экономии средств достаточно заменить изношенные детали узла. В этом случае после снятия с автомобиля задний тормозной цилиндр разбирается.

Разборка заднего тормозного цилиндра ВАЗ 2110

  1. Снимаются защитные колпачки, поз. 10 на рисунке выше.
  2. Из корпуса цилиндра выпрессовываются поршни вместе с деталями для регулирования зазора в автоматическом режиме, образующегося между барабаном и тормозными колодками.
  3. После установки поршня поз. 9 на специальное приспособление его проворачивают и вынимают упорный винт, поз. 3.
  4. Снимается уплотнительное кольцо поз. 8 и опорная чашка поз. 7 с сухарями поз.5 и пружиной поз.6 с винта.
  5. Разъединяются упорное кольцо поз. 4 и упорный винт.

После разборки узла проверяются детали на наличие неисправностей:

  1. Рабочие поверхности поршней, цилиндра и упорных колец должны быть гладкими, без царапин и шероховатостей. В противном случае может произойти утечка жидкости и преждевременный износ поршней и уплотнителей.
  2. Дефекты на зеркальной поверхности устраняются шлифовкой или притиркой.

Совет: Необходимо следить, чтобы не увеличился внутренний диаметр цилиндра.

  1. Проверяется визуально упорный винт, пружины, опорная чашка и сухари. При их повреждении выполняется замена деталей.
  2. Уплотнители поз.8 меняются новыми.
  3. При необходимости меняются защитные колпачки поз.10.
  4. Сборка конструкции производится в обратной последовательности.

При этом нужно учесть:

  1. Все детали обильно смазываются тормозной жидкостью.
  2. Затяжка упорных винтов должна выполняться моментом 3,9 – 6,9 Нм.
  3. Прорезь, расположенная на упорных кольцах, направляется вертикально вверх, отклонение не должно быть более 30 градусов. Это обеспечивает удаление всего воздуха из привода механизма при прокачке тормоза.
  4. С помощью приспособления запрессовываются поршни в корпус цилиндра.
  5. После сборки проверяется перемещение в корпусе каждого поршня, которое должно быть от 1,25 миллиметров до 1,65 миллиметров.
  6. Устанавливаются защитные колпачки.
  7. Своевременный ремонт или замена задних тормозных цилиндров – гарантия безопасности движения на дорогах.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Схема топливной системы ваз 21214 инжектор

Как поднять зарядку генератора ваз 2110, увеличить напряжение при помощи впайки диода

Как почистить сапун на ваз 2106

Какое заливать масло в ваз 2109, когда менять, какое заливать, как заливать

Замена радиатора на ваз 2110. Замена своими руками

Карданчик кулисы кпп ваз 2109

Замена рулевых наконечников на ваз 2110, диагностика и ремонт

Ремонт днища кузова ваз 2107

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы.

Его задачи обширные, но со всеми усилитель справляется отлично:

Увеличивается степень сопротивляемости тормозной педали;
Снижает показатель нагрузки на тормозную систему;
Выступает в роли высокоэффективного вспомогательного узла;
Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

У данного элемента следующие составляющие:

  • Плотный корпус, для изготовления которого применяют высокопрочный полимер;
  • Диафрагма, которая также называется собирательным узлом;
  • Следящий или контрольный специализированный клапан;
  • Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
  • Главный шток поршня цилиндра тормозной системы (главного);
  • Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

  1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
  2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

  • Корректирует положение поршня в пространстве;
  • Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Замена ТЖ

Первое, о чем вы должны подумать при замене тормозной жидкости — это собственная безопасность. Дело в том, что в состав гидравлического состава входят химические компоненты, обладающие высокой степенью токсичности. Если тормозуха попадет вам на кожу, химических ожогов будет не избежать.

Плюс жидкость представляет потенциальную опасность для проводки, поскольку она без особых проблем разъедает ее защитные кожухи. Если попадания на элементы авто избежать не удалось, сразу постарайтесь вытереть жидкость тряпками. Промывать водой нет необходимости. При ожогах кожи промойте водой и незамедлительно обратитесь в больницу.

Будем надеяться, что с вопросами вашей безопасности проблем не возникнет, и вы будете работать аккуратно. А для работы вам потребуется набор инструментов:

  • Гаечные ключи;
  • Шланг из прочной резины;
  • Любая прозрачная емкость объемом от 3 литров.

Что ж, теперь можно приступать непосредственно к процедуре замены тормозной жидкости на вашем ВАЗ 2110.

  1. Открутите крышку бачка с тормозной жидкостью. Она располагается слева на отечественной «десятке».
  2. Положите крышку на чистую ветошь, поскольку на ней могут находиться частички тормозной жидкости. Работайте обязательно в перчатках.
  3. Слейте жидкость из гидроцилиндров, которые находятся позади. Это объясняется схемой распространения тормозной жидкости по автомобилю. Сначала подключаются передние колеса, потому если авто находится в нормальном положении, сливаться ТЖ с задних цилиндров не будет.
  4. Для удобства домкратом поднимите задние колеса и отключите регулятор блокировки, то есть колдун в народе. Между поршнем колдуна и пластиной вставляют отвертку, которая не позволит элементу перемещаться.
  5. Очистите всю грязь, которая скопилась на клапанах гидроцилиндров сзади, и с одного из них демонтируйте колпачок. Он выполнен из резины.
  6. Так вы освободите штуцер, на который насаживают заготовленный заранее шланг. Рекомендуется брать шланг из прозрачной резины, поскольку это позволит следить за сливом жидкости.
  7. Другой конец шланга помещается в также прозрачную емкость.
  8. Предусмотрите наличие помощника у вас в гараже, который будет выполнять прокачку, пока вы держите емкость для слива тормозной жидкости.
  9. Прокачка выполняется путем резких нажимов на педаль тормоза. Педаль следует выжать до упора около 6 раз подряд. После 6 нажимания педаль упирается в пол и удерживается.
  10. Теперь на пол оборота открутите воздушный клапан цилиндра. За счет этого жидкость начнет выдавливаться из емкости и поступать в тару по шлангу.
  11. Как только весь контур очистится от тормозной жидкости, педаль тормоза сама упадет в нижнее положение.
  12. Ждите, пока жидкость полностью вытечет, после чего выпускной клапан обязательно закрутите.
  13. Аналогичный процесс повторяется на втором заднем колесе, после чего выполняется откачка с передних колес.
  14. Процедура слива гидравлического раствора с передних колес аналогична работе с задними колесами. Параллельно проверьте состояние гидроцилиндров. Возможно, им потребуется ремонт.
  15. Определить исправность гидроцилиндра не сложно. Если рабочий ход штока идет плавно, не наблюдается передергиваний и резких скачков, тогда все работает хорошо, замена не нужна.
  16. Если же проблемы с гидроцилиндром имеются, проще всего их заменить на новые. Но можно и отремонтировать. Действуйте по ситуации.
  17. Заливка нового гидравлического раствора осуществляется путем прокачки каждого колеса отдельно.
  18. Как только вы зальете и прокачаете все 4 колеса, обязательно наполните бачок с тормозной жидкостью до максимальной отметки. Для этого на корпусе нанесен соответствующий значок МАХ.
  19. Последний этап — это проверка работоспособности новой тормозной жидкости внутри системы. Если замена гидравлического раствора прошла грамотно и без нарушений, тормозное усилие будет распределяться равномерно, педаль четко среагирует на нажатие без задержки и без повышенной чувствительности.
  20. Если колодки будут не одновременно реагировать на торможение, вы попросту уйдете в занос при нажатии на педаль тормоза. Потому подобного допускать ни в коем случае нельзя.

Выполнить замену тормозной жидкости на отечественном автомобиле ВАЗ 2110 не составляет большого труда даже без помощи специализированных станций технического обслуживания.

Для удачной процедуры, выполняемой своими руками, от вас потребуется:

  • Соблюдение правил личной безопасности;
  • Наличие помощника;
  • Качественная тормозная жидкость;
  • Действия согласно инструкции и руководству по эксплуатации ВАЗ 2110.

Совместите все это вместе, и вы без особых проблем сумеете сами заменить гидравлический раствор в тормозной системе своего автомобиля.

 Загрузка …

Замена колодок тормозов передних колес

Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки.

Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Если уровень жидкости в бачке гидропривода тормозов находится на отметке МАХ, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка.

Снимаем переднее колесо.

1. Пассатижами отгибаем края стопорной пластины болта крепления цилиндра к нижнему направляющему пальцу суппорта.

2. Накидным ключом на 13 отворачиваем болт, удерживая направляющий палец ключом на 17.

3. Вынимаем болт со стопорной пластиной.

4. Поднимаем скобу

5. Вынимаем тормозные колодки из их направляющей.

Очищаем от грязи и коррозии посадочные места колодок в суппортах и направляющей колодок.

Перед установкой новых колодок необходимо максимально переместить поршень внутрь цилиндра — выполнить эту операцию можно разными способами.

6. Раздвижными пассатижами утапливаем поршень в цилиндр.

7. При другом способе устанавливаем на место внутреннюю колодку и опускаем скобу в рабочее положение.

Вставив через отверстие суппорта отвертку или монтажку, и опираясь ею о тормозной диск, сдвигаем скобу, утапливая поршень в цилиндр

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками.

Проверяем уровень в бачке.

Пошаговая инструкция по демонтажу суппорта ВАЗ 2106

Сначала необходимо поднять автомобиль домкратом и снять переднее колесо. Затем побрызгать на все крепящие гайки и болты проникающей смазкой, так как они обычно очень плохо откручиваются.

Далее отгибаем отверткой фиксирующую пластину, которая прижата к болту тормозного шланга. Наглядно можно посмотреть эту операцию на фото:

Отгибаем ее вверх, чтобы можно было свободно накинуть ключ и открутить болт тормозного шланга:

И после этого свободно снимаем шланг и отводим его в сторону, чтобы в дальнейшем он не мешался:

Следующим шагом будет отворачивание двух болтов крепления суппорта, один из которых находится внизу, и наглядно показан на картинке:

Сначала срываем болт головкой с воротком, так как усилие придется приложить немалое, а после лучше всего воспользоваться трещоточной рукояткой, чтобы сделать все максимально быстро и удобно:

И второй болт, который находится вверху, также необходимо отвернуть вышеописанным способом:

Так как больше никаких креплений суппорта тормозов нет, то теперь можно свободно снимать его со своего места, как показано на фото:

Вот и все готово, думаю, теперь не останется ни у кого вопросов о том, как снять суппорт с автомобиля. Если вы решили заменить эту деталь, то цена ее новой составляет около 1500 рублей. Установка проходит в обратной последовательности.

Суппорт переднего тормозного механизма снимают при необходимости его замены, а также при выполнении работ, связанных с заменой тормозного диска или рабочих цилиндров. Все работы будет удобнее проводить, если вывесить автомобиль на подъёмнике. Для выполнения работы понадобится всего три инструмента, а именно: отвёртка и пара гаечных ключей на 14 и 17.

Порядок работы:

Колесо снимают и затем отворачивают болт, крепящий к суппорту кронштейн тормозного шланга, после чего снимают кронштейн и пружинную шайбу.

Отворачивают болт крепления и снимают тормозной шланг и специальную уплотнительную шайбу. На суппорте останется вторая шайба, которую также следует снять. Вывернув шланг, следует заглушить отверстие, через которое может вытечь тормозная жидкость, резиновой пробкой.

Снимают тормозные колодки и отгибают стопорные пластины, фиксирующие болты крепления суппорта, болты отворачивают и снимают вместе с пластинами, после чего снимают сам суппорт.

Суппорт переднего тормозного механизма снят, остаётся заменить его новым изделием и произвести сборку в порядке, обратном снятию.

Тормозной суппорт ваз 2107 представляет из себя прочную металлическую кострукцию, служащая для крепления тормозных цилиндров. Сам по себе суппорт не поддается ремонту и его снятие выполняют в основном для замены заклинивших тормозных цилиндров или при выполнение какого-либо другого ремонта, при котором его наличие будет мешать работать.

Разберем процесс разборки тормозного суппорта на примере замены рабочих цилиндров. Для выполнения ремонта потребуется молоток, плоская отвертка и пассатижи, а так же специальный ключ на десять для отворачивания штуцеров тормозных трубок. При наличие всего необходимого можно приступать к ремонту.

  1. Разобрав тормозной механизм переднего колеса и сняв суппорт, его необходимо закрепить в тисках.
  2. Специальным гаечным ключом отверните два штуцера соединительной тормозной трубки и снимите ее.
  3. Далее необходимо отжать фиксатор, удерживающий тормозной цилиндр, тонкой плоской отверткой и одновременно с этим выбить тормозной цилиндр из посадочного места.

На этом работы по разборке тормозного суппорта ваз 2107 завершены. Произведите замену тормозных цилиндров на новые. При установке незабывайте, что тормозные цилиндры не взаимозаменяемы и каждый устанавливается на свое место. Установку производите в обратном порядке, устанавливая тормозной цилиндр, так же предварительно отожмите пружинный фиксатор. Как только цилиндр станет на свое место, тут же сработает его фиксатор. Очень часто бывает, что новые цилиндры очень туго лезут на свое место, как правило это связано с наличием на их поверхности заводских шероховатостей, чтобы такого не происходило, обработайте грубым напильником края цилиндра и смажьте направляющие суппорта литолом, после чего аккуратно подбивайте цилиндр молотком. После сборки всей тормозной системы прокачайте тормоза. На этом ремонтные работы завершены.

Источники

  • http://vaz2106-remont.ru/snyatie-supporta-perednego-kolesa/
  • http://rem-vaz.ru/remont-vaz-2106/tormoz-sistema/kak-snyat-i-ustanovit-support-perednego-tormoznogo-mexanizma-vaz-2106-2103.html
  • http://remont-vaz2106.ru/razborka-tormoznogo-supporta-vaz-2107

Необходимые запчасти

Еще 10 лет назад старые колодки не меняли, их сажали на клей,  меняли накладки или проклепывали. Сегодня на рынке можно легко приобрести весь механизм полностью. Для замены нужно приготовить новые колодки. Специалисты считают, что лучше устанавливать на замену заводские детали, артикул 2110-3501080-60 (ТИИР-260), 21100350180082 или 2110-3501080. Есть и другие мнения. Некоторые автомобилисты считают, что колодки известных брендов обеспечивают лучшие параметры торможения на ВАЗ 2110, 2111, 2112. Это детали таких торговых марок, как Brembo, ABS, Ferodo, TRW, Bosch, Optimal или Delphi.

Замена главного цилиндра

А теперь приступаем непосредственно к замене главного тормозного цилиндра на автомобиле ВАЗ 2110.

Снятие цилиндра

ВАЗ 2110 замена главного тормозного цилиндра

Итак:

  • Первым делом следует отсоединить датчик уровня тормозной жидкости от расширительного бачка главного тормозного цилиндра.
  • Далее нужно открутить крышку расширительного бачка.
  • При помощи шприца откачайте тормозную жидкость из расширительного бачка.
  • Следующий шаг – отсоединение трубопровода тормозной системы.
  • При помощи ключа на 10 отсоедините последовательно все 4 трубки, 2 с одной стороны цилиндра и 2 с другой.
  • Теперь трубки следует немного отогнуть так, чтобы они не мешали при снятии главного тормозного цилиндра.
  • Чтобы добраться до болтов крепления главного цилиндра к вакуумному усилителю тормозов необходимо открутить несколько саморезов при помощи крестовой отвертки.

Частичное снятие обшивки моторного отсека

  • Эти саморезы удерживают обивку моторного отсека. Отогните обивку и обеспечьте себе хороший доступ к двум гайкам.
  • При помощи ключа на 17 открутите эти две гайки.
  • Затем просто снимите главный тормозной цилиндр со шпилек вместе с бачком.
  • Если придется снять тормозной бачок для того, чтобы установить его на новый (в случае поломки бачка на новом цилиндре), то его следует просто поддеть отверткой и снять.

Крепление расширительного бачка к главному тормозному цилиндру

Установка цилиндра:

  • Если необходимо заменить бачок, сделайте это перед началом установки.
  • Установка главного тормозного цилиндра происходит в обратном порядке.
  • Сначала следует попасть штоком-толкателем в отверстие главного тормозного цилиндра.
  • После чего наденьте его на две шпильки и плотно зажмите гайки крепления ключом на 17.
  • Подключите все трубки трубопровода тормозной системы.
  • Открутите крышку бачка и наполните его тормозной жидкостью.
  • Установите обратно обшивку моторного отсека и прикрепите ее при помощи саморезов.

И вот, на ВАЗ 2110 главный тормозной цилиндр поменян!

Прокачка главного тормозного цилиндра ВАЗ 2110

После установки цилиндра, чтобы обеспечить его работоспособность, следует его прокачать.Далее приведена инструкция, как это делать:

  • Как уже упоминалось, для этой операции, как и для прокачки рабочих цилиндров, требуется напарник, которого следует усадить в салон автомобиля.
  • Следует накачать педаль (сделать несколько качков).
  • Теперь педаль следует зажать, а тем временем, при помощи ключа на 10, приоткрутить штуцер одной из трубок тормозной системы.
  • В это время должен выйти воздух и немного тормозной жидкости.
  • Теперь нужно затянуть штуцер ключом на 10.
  • Затем педаль можно отпустить.
  • Операцию повторять до тех пор, пока во время открытия штуцера не будут выходить пузырьки воздуха.
  • Таким образом следует прокачать каждый из 4-х контуров.

И помните – всегда имейте при себе (в багажнике) запас тормозной жидкости, ведь случаи на дороге случаются самые разные.

Имейте запас тормозухи

Добавить комментарийДобавить комментарийСоветуем прочитатьВАЗ 2109: замена главного тормозного цилиндра собственными силами

Главный тормозной цилиндр (ГТЦ) – основной элемент тормозной системы автомобиля ВАЗ 2110. ГТЦ преобразует усилие, прикладываемое к педали тормоза, в гидравлическое давление в тормозной системе. Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. В нижней части цилиндра ввернуты два винта, ограничивающие перемещение поршней. Винты уплотнены медными прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины, также уплотненная медной прокладкой. Поршни в главном цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие правый передний и левый задний тормозные механизмы, а тот, что ближе к заглушке – левый передний и правый задний. Уплотнительные резиновые кольца высокого давления (манжеты) главного тормозного цилиндра и задних колесных цилиндров взаимозаменяемы (номинальный диаметр – 20,64 мм). Уплотнительное кольцо низкого давления – с проточкой, установлено на поршне, контактирующем со штоком вакуумного усилителя.От исправного состояния главного тормозного цилиндра зависит надежность работы всей тормозной системы.

Признаки неисправности главного тормозного цилиндра ВАЗ 2110:

  • появление подтёков тормозной жидкости на корпусе вакуумного усилителя тормозов в месте стыка с ГТЦ;
  • мягкая или подклинивающая педаль тормоза;
  • заедание педали тормоза в момент торможения;
  • педаль тормоза не возвращается в исходное положение.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
