Замена катушки зажигания на Рено Логан своими руками

Устройство датчика коленвала

Для того чтобы понять работу и ошибки датчика коленчатого вала, в первую очередь необходимо разобраться с принципом его работы. Он представляет собой конструкцию из стального сердечника, обмотанного медным проводом, помещенного в пластмассовый корпус. Все провода изолированы друг от друга компаундной смолой.

Датчик положения коленвала/распредвала. Устройство и назначение

Видео лекция об устройстве и назначению датчика положения коленвала/распредвала. Функциональные особенности и выход из строя датчиков положения коленчатого вала и распределительного вала (ДПКВ и ДПРВ). Подробнее

Задача устройства — фиксировать прохождение возле датчика металлических зубьев шкива. На нем есть 60 зубьев, 2 из которых отсутствуют. Именно прохождение этого пустого промежутка должен зафиксировать датчик. Это дает возможность синхронизировать работу системы зажигания и системы питания с тем, чтобы обеспечить правильную последовательность подачи топлива через форсунки. Это необходимо для создания оптимальной топливной смеси.

Перед тем как перейти непосредственно к описанию принципа работы датчика коленвала необходимо указать, что всего существует три их разновидности. В частности:

  • Индукционный датчик. В его основе лежит использование намагниченного сердечника, вокруг которого намотана медная проволока (катушка), концы которой выведены для фиксации изменения напряжения. Именно такой тип датчика чаще всего устанавливается в современных машинах.
  • Оптический датчик работает на основе светодиода, который излучает световой луч и приемника, фиксирующего этот луч с другой стороны. При прохождении контрольного зуба луч прерывается, что фиксируется контрольным прибором. Информация о частоте вращения передается на ЭБУ.
  • Датчик Холла. Он основан на одноименном физическом эффекте. Так, на коленвале установлен магнит, который фиксируется датчиком, в котором в этот момент начинается движение постоянного тока, что фиксируется синхронизирующим диском. Подробнее об этом вы можете почитать в следующей статье.

Как проверить катушки зажигания своего «Рено»

Катушки зажигания — важный элемент системы зажигания, который отвечает за подачу напряжения на свечи зажигания в бензиновых двигателях.

Признаки нарушений в работе катушек зажигания:

  • мотор не запускается, часто глохнет
  • случаются пропуски зажигания
  • начинает «троить», проблема усиливается
  • нестабильно работает при холодном пуске и во время осадков

Перечисленные признаки могут сообщать владельцу и о других проблемах в системе зажигания, например, со свечами. Но проверить катушки будет точно не лишним. Тем более что сделать это несложно.

Вам понадобятся:

  • гаечные ключи, съемник для свечей зажигания
  • плоскогубцы с изолированными ручками
  • исправная свеча зажигания
  • мультимер для измерения сопротивления
  • перчатки и очки для защиты от электрического тока
  • мануал по системе зажигания вашего «Рено», включая характеристики катушек зажигания

Способ первый: тест «на искру»

Этот способ не требует особого оборудования, его можно провести буквально «на ходу». Недостатки — трудоемкость и неточность, потому что причиной выявленных нарушений может быть не обязательно катушка.

Важно: соблюдайте технику безопасности, не прикасайтесь к деталям под напряжением

  1. Заглушите мотор, дайте ему остыть. Достаньте ключ из зажигания. Натяните на руки перчатки и защитите глаза очками.
  2. Откройте капот, отыщите катушки.

  1. Визуально оцените целостность изоляции высоковольтной проводки. Если с ней все в порядке, снимите наконечник со свечи первого цилиндра и подсоедините к подготовленной заранее исправной свече зажигания.
  2. Поверните ключ в зажигании, запустив стартером все электросистемы «Рено».
  • если катушка исправна, между электродами свечи проскочит ярко-голубая искра;
  • если искра слабая и оранжевого цвета, это означает, что напряжение на свечу подается, но оно недостаточное. Вероятны проблемы с проводкой, плохой контакт, повреждение катушки;
  • если искры нет вообще, катушка неисправна.
  1. Повторите тест с искрой для всех индивидуальных катушек.

Важно: если у вас в наличии нет приготовленной исправной свечи, можно провести тест с искрой, выкрутив любую свечу зажигания из головки блока цилиндров. Используйте специальную насадку на ключ, следите за тем, чтобы пыль и мусор не попали в отверстие свечи в ГБЦ

Затем, держа свечу плоскогубцами с изолированными ручками, прикоснитесь резьбовым участком к голому металлу (мотору, например). И выполните пункт 4-5

Используйте специальную насадку на ключ, следите за тем, чтобы пыль и мусор не попали в отверстие свечи в ГБЦ. Затем, держа свечу плоскогубцами с изолированными ручками, прикоснитесь резьбовым участком к голому металлу (мотору, например). И выполните пункт 4-5.

Способ второй: проверка сопротивления

Этот способ более точный и помогает определить, точно ли проблема с зажиганием заключается в катушке.

  • Для теста понадобится мультимер, измеряющий сопротивление.
  • Катушку лучше снять с автомобиля.
  • Перед тем, как приступать к тесту, узнайте, как устроены катушки зажигания на вашем «Рено» (где находятся выводы первичной и вторичной катушек) и какие у них технические характеристики.

Как правило, катушки для легковых автомобилей имеют сопротивление 0,7-1,7 Ом для первичной и 7500-10500 Ом для вторичной обмотки.

  1. Посмотрите руководство к вашему «Рено», чтобы понять, как снять катушки: отсоединить проводку, открутить катушку от ее крепления гаечным ключом.
  2. Измерьте сопротивление первичной обмотки.

Для этого коснитесь щупами мультимера выводов первичной обмотки. Обычно это два контакта по бокам катушки. Сравните полученное значение со значением сопротивления, которое указал производитель (понадобится справочная литература по вашей модели «Рено»).

  1. Измерьте сопротивление вторичной обмотки.

Для этого коснитесь щупами мультимера одного бокового и центрального контакта катушки. Соблюдайте полярность: черный щуп мультимера должен касаться центрального контакта, красный — бокового. Сравните результат с техническими характеристиками конкретно ваших катушек зажигания.

Если сопротивление хоть намного отличается, катушку придется менять — она не будет работать правильно.

голоса

Рейтинг статьи

Лучшие свечи зажигания на Рено Логан 1.4-1.6 с 8 клапанным двигателем

Для 8-клапанного двигателя объемом 1.4-1.6 лучшими оказались 3 модели.

Renault 7700500168

Описание. Свечи производятся во Франции компанией Eyiem. Рассчитаны под ключ на 16, резьба М14. Затягивать нужно с усилием 25 Нм.

Резьба имеет длину 19 мм. Изделие со средним калильным числом – 8 по шкале NGK.

Центральный электрод никелевый, боковых электродов 2, зазор составляет 0,9 мм. Эта свеча штатная для двигателя Рено Логан объемом 1,4 и 1,6 л.

Срок службы. Рекомендуется замена через 30 тыс. км, однако выхаживают дольше, показатели приличные, но не рекордные.

Надежные, при этом достаточно недорогие.

Плюсы Renault 7700500168

  1. 2 электрода.
  2. Высокое качество.
  3. Бесперебойная работа.

Минусы Renault 7700500168

  1. Могут попасться в комплекте с сопротивлением на 1 единицу меньше или больше.

Bosch F7LDCR (0 241 235 751)

Описание. Свечи немецкого бренда с центральным хромоникелевым электродом с диаметром 1,25 мм и 2-мя боковыми. Зазор на 0,9 мм.

Резьба М14 с длиной 19 мм. Рассчитаны на затяжку ключом на 16 с силой до 28 Нм. Калильное число 7 по шкале Bosch, средние.

Качественные свечи, примерно на 25% дороже, чем Renault 7700500168.

Изготавливаются в России, за счет чего и дешевле. Обеспечивают бесперебойную работу двигателя, снижают расход бензина. Отличаются надежностью.

Срок службы. Ходят более 30 тыс. км.

Плюсы Bosch F7LDCR (0 241 235 751)

  1. Надежные.
  2. Недорогие.
  3. Доступные в продаже.

Минусы Bosch F7LDCR (0 241 235 751)

  1. Встречается контрафакт.

Denso K20TXR

Описание. Для Рено отлично подходит модель Denso K20TXR от известного японского производителя автомобильных свечей.

Свеча оснащена центральным электродом из сплава никеля и 2-мя боковыми. Рабочий зазор составляет 1 мм.

Используется резьба М14 длиной 19 мм. Шестигранник под ключ на 16. По калильности средние, число по собственной шкале Denso 20 единиц.

Изделия очень качественные, но дороговаты – модель Renault 7700500168 обойдется на 40-45% дешевле.

Весьма надежные, не сбоят, помогают экономить горючее. Благодаря U-образному вырезу на боковых электродах создают искру сильнее, что улучшает сгорание смеси.

Плюсы Denso K20TXR

  1. Улучшают сгорание.
  2. Усиленное искрообразование.
  3. Повышенная надежность.
  4. Стойкие к эрозии электроды.

Минусы Denso K20TXR

  1. Дороже штатных.

Как снять и заменить замок зажигания на Рено Логан: фото и видео


Борьба длилась минут 30, в итоге я победил- завел машину и поехали домой, больше не глушил пока не приехали.

Поняв что ждать нет смысла решил поменять замок. Цена оригинального писец р.

Замена прошла непросто, пришлось применять акробатические приемы чтобы достать замок. Он вынимается только при повороте ключа в определенное положение, я этого не знал и пока допер потерял около часа.

Качественная замена замка зажигания Рено Логан

Было желание применить силу, но отказался от затеи и включил мосх. Поменяв замок обнаружилась еще одна проблема, после пуска двигателя не играла магнитола и не дул вентилятор.

У Renault Logan, как и во многих иных марках, предусмотрено четыре различных положения ключа зажигания: Так как основную часть конструкции составляет электрическая контактная плата, реле-выпрямитель, повреждение и нестабильная работа одного из них приводит к выходу из строя целого оборудования.

При этом механически он остаётся исправным. Для самостоятельного устранения неполадки потребуется много сноровки, чем владеет далеко не каждый собственник авто. С целью минимизации возможных рисков от непрофессионального вмешательства в процесс ремонта обратитесь в сервисный центр для заказа диагностики.

Замена замка зажигания Рено Логан и другие наши услуги Мастерская предоставляет услуги по комплексному ремонту автомобилей, в том числе и французского производства Рено.

Частые обращения в СТО связаны с заказом работ по диагностике системы зажигания, а именно: Помимо текущих и малозначащих работ, специалисты нашего сервисного центра выполняют капитальный ремонт двигателя, трансмиссии, ходовой части, подвески, топливной аппаратуры. СТО предоставляет услуги по перепрошивке электронного блока управления в случае обнаружения его некорректной работы или несовпадения фактических показаний.

В распоряжении сервисного центра имеется ряд боксов для покраски, что способствует принятию и выполнению заказов по восстановлению геометрии кузова, отдельных его частей от последствий аварий, удара, столкновения. Если ключ входит с трудом в замок или наоборот проблемы при выходе ключа из замка, то проблемы с сердцевиной замка зажигания.

Если при отсутствии ключа зажигания руль не блокируется, проблемы с запоротым механизмом замка зажигания. Но если при включенном зажигании не работает стартер, или попросту зажигание не включается, проблема в контактной группе.

Замена замка зажигания Рено Логан своими руками

Замена личинки замка Рено Логан Замок зажигания является одной из самой надежной деталью в автомобиле, но и он выходит из строя. Самая распространенная поломка замка зажигания Рено Логан — это заедание или закусывание личинки.

Этот узел для дешевизны ремонта можно заменить отдельно от замка. Для замены замка необходимо знать определенный нюанс — замок вынимается при определенном повороте ключа.

Кнопка старт стоп на рено логан

None Для этого нужно просунуть плоскую отвертку в отверстие с задней стороны рулевого колеса и надавить на металлическую защелку.

Доброго всем дня! Авто — Рено Логан 2007 г. в.

, 1,6, полная комплектация. Проблема: после поездки стал глушить машину, и не сразу это удалось, т. к.

ключ не поворачивался в замке зажигания, после пары-пяти попыток, машину заглушил, но ключ повернулся только на четверть оборота, и далее минут 15 ключ поворачивался туда сюда также примерно на четверть оборота, что не позволяло вынуть ключ или завести машину. Спустя время удалось вынуть ключ. Но теперь вставляешь ключ и он не хочет там поворачиваться,как не крути, и с подергиваниями, и одновременно с рулем и т.

д. и т. п.

Чтобы снять замок зажигания, нужно прокрутить в нем ключ на четверть оборота, но …ЧТО ДЕЛАТЬ? ? ?

? В1Порядок действий при замене и снятии замка зажигания Для выполнения всех работ вам потребуется: отвёртка с плоским жалом и специальный ключ Torx Т20.

ШАГ 1: В первую очередь отсоедините минусовую клемму от замка зажигания.

ШАГ 2: Отверните 2 болта которые соединяют между собой нижнюю и верхнюю элементы кожуха.

ШАГ 3: Демонтируйте эти элементы рулевого колеса

ШАГ 4: Отключите питание и извлеките иммобилайзер.

ШАГ 5: Под приборной панелью отключите жгут проводов питания зажигания, предварительно демонтировав из держателя на корпусе.

ШАГ 6: Путём смещения фиксатора отсоедините колодку.

ШАГ 7: При помощи отвёртки выверните болт из корпуса замка зажигания.

ШАГ 8: Вставив ключ в замок зажигания, поверните его на ¼ оборота.

ШАГ 9: Плоской отверткой отогните фиксатор корпуса и достаньте замок зажигания вместе со жгутом проводов.

ШАГ 10: Установку следует производить аналогично порядку снятия.

Замок зажигания автомобиля Renault Logan настолько универсален и практичен, что используется в качестве штатной единицы на многих марках и моделях, в том числе Renault Sandero, а также отечественной Lada Largus. Конструкция включает в себя электрический элемент, контактную плату, механический блокиратор, расположенный в правой нижней части. У Renault Logan, как и во многих иных марках, предусмотрено четыре различных положения ключа зажигания:

  • S – «полное отключение», но при этом ключ находится в замке;
  • A – «на стоянке», для подачи электрического питания на некоторые приборы в салоне и центральной консоли;
  • M – «зажигание», происходит активация всех агрегатов и оборудования автомобиля;
  • D – режим «старт» и запуск мотора.

Так как основную часть конструкции составляет электрическая контактная плата, реле-выпрямитель, повреждение и нестабильная работа одного из них приводит к выходу из строя целого оборудования. При этом механически он остаётся исправным. Для самостоятельного устранения неполадки потребуется много сноровки, чем владеет далеко не каждый собственник авто. С целью минимизации возможных рисков от непрофессионального вмешательства в процесс ремонта обратитесь в сервисный центр для заказа диагностики.

Рено Логан замена личинки замка зажигания

Замок зажигания отвечает за запуск двигателя любого автомобиля. Этот узел очень необходим, ведь без него вы попросту не сможете запустить либо заглушить мотор. Также замок зажигание отвечает за работу большинства электронных приборов в машине, будь то дворники, печка и т.д. Замок зажигания можно поделить на две основные части — это электронная и механическая часть.

В механическую часть входит — металлический цилиндр, в котором находится личинка замка. В нее в свою очередь вставляется сам ключ зажигания.

В электрическую часть входит — разъем замка и контактная группа, которая при повороте ключа перемыкает контакты между собой.

Но также замок зажигания необходим для того, чтоб ваш автомобиль не смог завести посторонний человек. В замке есть специальный запорный стержень, который при отсутствии ключа зажигания стопорить руль, и поворот невозможен при любом повороте. Ключ замка зажигания индивидуален и не подходит к другим автомобилям той же модели. Замок зажигания может выйти из строя и причиной тому может быть множество:

  • Если ключ входит с трудом в замок или наоборот проблемы при выходе ключа из замка, то проблемы с сердцевиной замка зажигания.
  • Если при отсутствии ключа зажигания руль не блокируется, проблемы с запоротым механизмом замка зажигания.
  • Но если при включенном зажигании не работает стартер, или попросту зажигание не включается, проблема в контактной группе.

Снятие катушки зажигания двигателя 1,4-1,6(8V) Renault Logan, Sandero

Катушку зажигания снимаем для замены, а также при ремонте двигателя.

При выключенном зажигании отжимаем фиксатор колодки жгута проводов системы управления двигателем…

…и отсоединяем колодку жгута проводов от катушки зажигания.

Снимаем с вывода катушки зажигания наконечник высоковольтного провода. Аналогично снимаем наконечники других высоковольтных проводов.

Ключом Torx T-30 отворачиваем три винта крепления катушки зажигания к крышке головки блока цилиндров…

…и снимаем катушку зажигания. Устанавливаем катушку зажигания в обратной последовательности.

Высоковольтные провода подсоединяем к выводам катушки в соответствии с номерами цилиндров, нанесенными на корпус катушки.

Видео по теме «Снятие катушки зажигания двигателя 1,4-1,6(8V) Рено Логан, Сандеро»

Источник

Renault Logan › Logbook › Катушка зажигания — копаем глубже

Недавно дождливым утром, после того как машина нормально завелась, двигатель начал троить (второй раз за полгода). Секунд через 20 всё пришло в норму, но пришло осознание что проблема не в спавшем проводе, а в катушке зажигания.

Чтение форумов, натолкнуло на проверку катушки на предмет трещин и они были найдены.

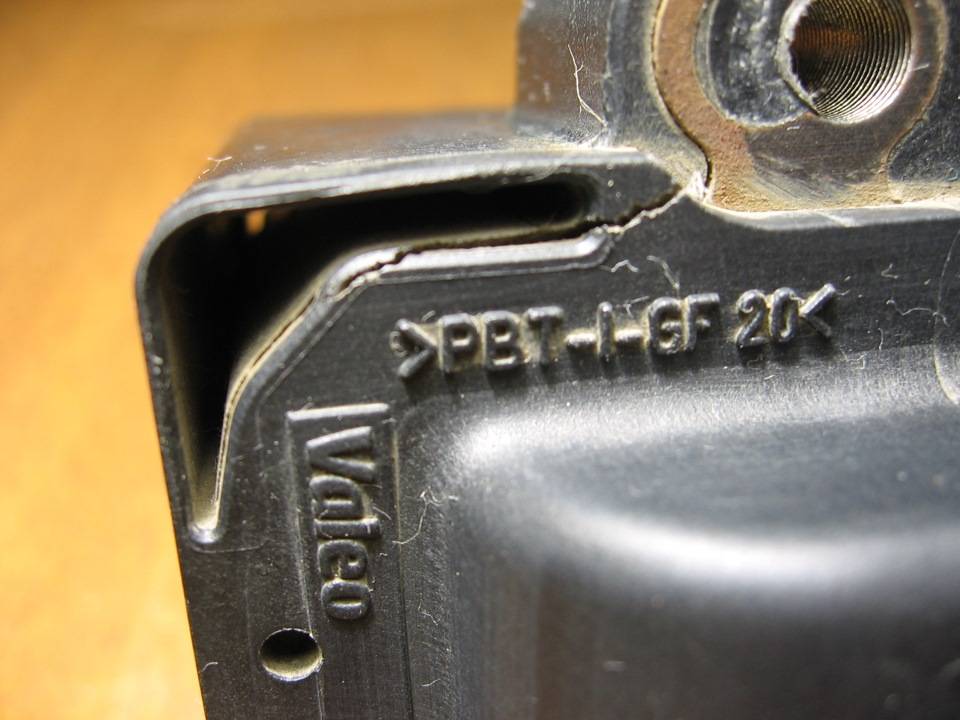

Трещины на катушке

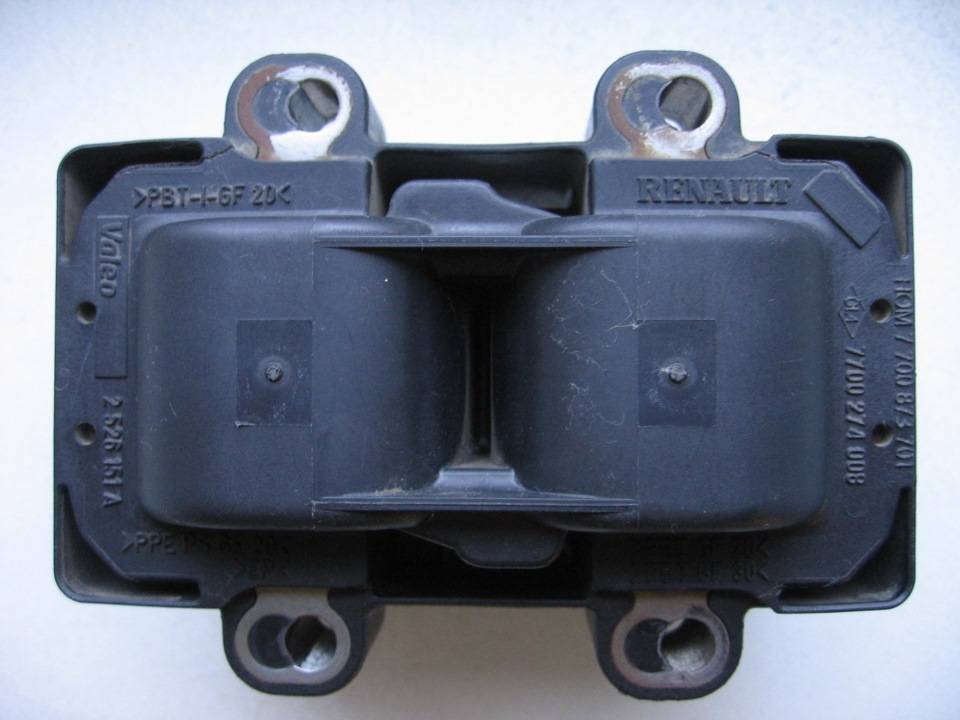

Катушка фирмы Valeo, тоже подвержена проблеме

Поездка в сервис ничего не дала (машина ещё полгода на гарантии). Инженера по гаратии трещины на катушке совсем даже не смутили и он невозмутимым видом предложил записаться на диагностику. Причём не забыл вежливо сообщить, что если проблема себя не проявит, мне придётся отдать 800 рублей.

С учётом того, что за полгода проблема вылазила всего два раза, а недорогую новую катушку можно купить в районе тысячи рублей, пришлось этому инженеру сказать спасибо…

Копейка рубль бережёт, поэтому решил сначала попробывать решить проблему сам, благо трещины пока ещё не такие большие. Чтение форумов сводилось к мысли о том, что трещины появляются из за неудачного расположения катушки близко к горячему двигателю. Народ советует её поднять повыше и заодно на всякий случай подложить какой нибудь теплоизолирующий материал.

Немного отвлечённо поразмыслив, решил что дело не столько в близком расположении катушки, сколько в том что она крепится на выступах клапанной крышки через которые тепло очень хорошо начинает нагревать катушку в районе крепления. На мой взгляд, трещины рядом, лучшее тому свидетельство. Почему я пришёл к такому выводу:

1. Берём к примеру лобовое стекло, оно часто трескается от перепада температур, другим материалам это не чуждо.2. Теплопроводность воздуха мала, это всё даки один из лучших теплоизоляторов, потому если речь идёт о нагреве катушки, она прогревается от него более менее равномерно.3. Теплопроводность алюминия и железа велика, на ряду с большой массой (и тепловой ёмкостью катушки) получаем что тепло передаётся через ножки и вот этот перекос как раз и может приводить к деформациям.4. Когда снимал катушку, она была еле тёплая, а вот болты крепления были конкретно горячие.

Отсюда сделал для себя два вывода:

1. Катушку надо поднимать, но желательно в качестве подкладки использовать не железо (гайки шайбы и прочее), а что нибудь не проводящее тепло, например пластик.2. Чтобы тепло не проходило на корпус через шляпку болта, под неё для профилактики можно подложить специальные стопорные шайбы. Судя по схеме, корпус катушки должен сидеть на массе, поэтому совсем уж её изолировать наверное не стоит.

В результате сначала очистил катушку от грязи и замазал трещины силиконовым герметиком. На всякий случай вырезал из первого попавшегося под руку материала (вроде похож на изолон) прокладки. Нашёл небольшие пластиковые шайбы и собрал конструкцию как показано ниже. Длины штатных болтов хватило.

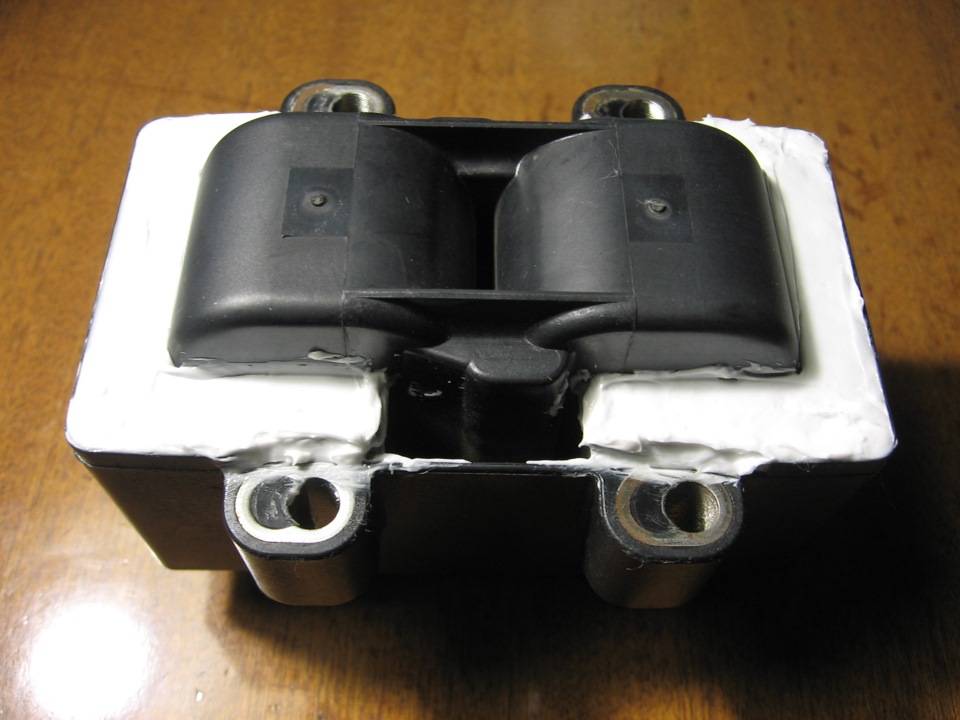

Замазал трещины строительным силиконовым герметиком

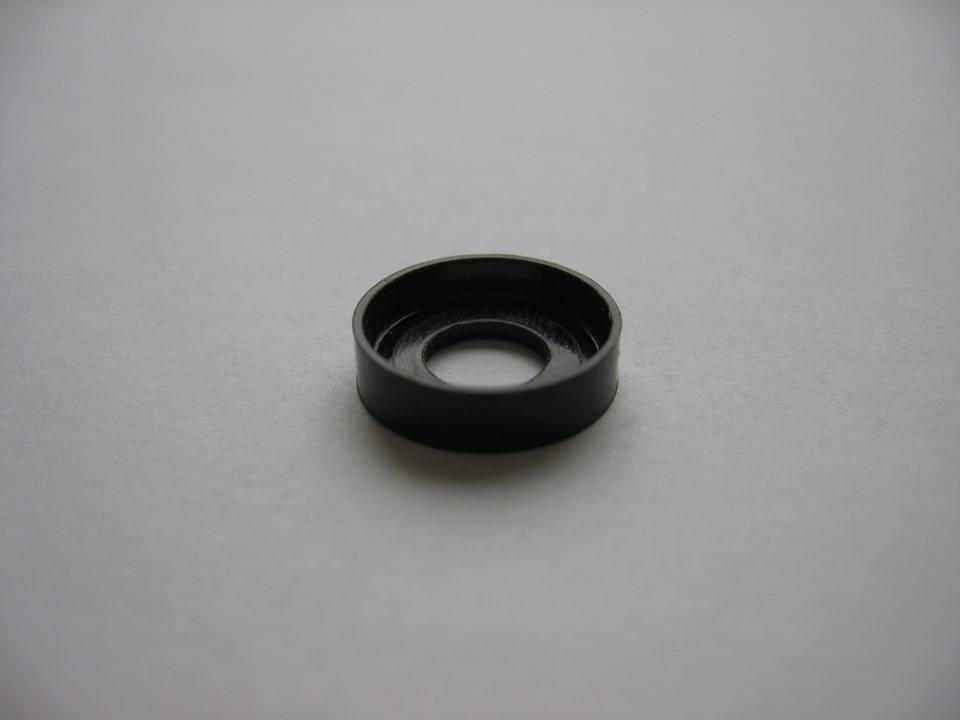

Нашёл вот такие шайбочки (от серверной стойки)

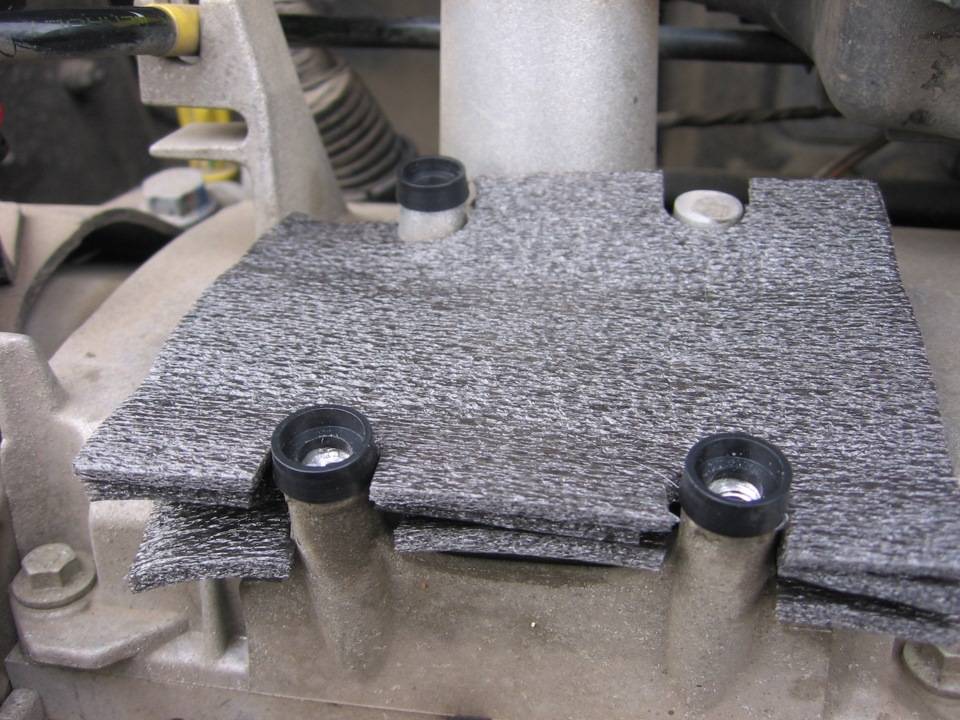

Вырезал прокладки из изололона (3 штуки, т.к. материал тонкий)

Закрепляем, шайбочки немного приклеял

Длины штатных болтов хватило

На сколько хватит старой катушки покажет время, пока проблема себя больше не проявляла.

P.S. Удивляет что инженеры РЕНО до сих пор не устранили этот неприятный косяк.

Замена замка зажигания на Рено Логан

Перед тем как приступать к работам, следует провести полноценную диагностику, обнаружить источник поломки, определить тип проведения ремонта (частичны или полный). Изначально мастер фиксирует возможные дефекты, повреждения на рулевой колонке, корпусе замка, в электропроводке, моторном отсеке, иммобилайзере. На основании полученных данных мастер приступает к ремонту или замене, в зависимости от результатов диагностики. Основные этапы замены таковы:

сбрасывание клемм аккумуляторной батареи во избежание возможного короткого замыкания (подобное часто случается по неосторожности мастеров или изношенности проводки);
демонтаж пластмассового кожуха с рулевой колонки (крепится на двух болтах);
отвинчивание центральной консоли приборов, снятие контактной платы с разъёмов;
полный демонтаж иммобилайзера со штатного места расположения;
отключение питания, контактной платы, кольца-фиксатора.

Далее мастер устанавливает новый и начинает сборку в обратном порядке. Рекомендовано провести диагностику смежных деталей и оборудования, возможно, требуется ремонт или профилактика.

Катушка зажигания Renault Logan и Renault Sandero 8V. Троит двигатель

Для Рено Логан и Рено Сандеро с 8-клапанными моторами K7J и K7M, выпущенных до 2012 года, очень частой проблемой является появление “троения” двигателя. Особенно сильно оно проявляется после долгой стоянки или в сырую погоду.

Основной и наиболее вероятной причиной, как правило, является появление трещин в нижней части катушки зажигания. Возникают они со временем, из-за резких перепадов температуры.

Дело в том, что катушки зажигания на Логан и Сандеро до 2012 года установлены таким образом, что в силу их конструкции, нижняя часть соприкасается с крышкой головки блока цилиндров.

Со временем пластик корпуса катушки лопается и образуются трещины, в которые попадает влага. Это и приводит к нарушениям в работе.

Хотя стоит отметить, что на многих машинах трещины в катушке никак не сказываются на работе двигателя на протяжении многих лет.

Есть несколько путей решения проблемы.

Наиболее распространённый вариант- установка катушки фирмы Bosch. Её принципиальное отличие– кронштейны, которыми она крепится к крышке ГБЦ. За счёт них обеспечивается зазор между катушкой и крышкой ГБЦ. Единственный минус конструкции заключается в том, что при установке этой катушки, за счет ее более высокого положения, не хватает длины штатного высоковольтного провода 2-го цилиндра. Поэтому придётся либо найти замену этому проводу, либо приобрести комплект более длинных высоковольтных проводов. Идеальным вариантом считается комплект проводов Bosch. Альтернативой ему может быть комплект высоковольтных проводов NGK.

Второй вариант- установить модернизированную катушку зажигания Renault, которую стали устанавливать на Логан, Сандеро и Лада Ларгус с 2012 года. Проблем с этими катушками не возникает, т.к.

исправлен конструктивный просчёт и нижняя часть катушки более не соприкасается с крышкой ГБЦ. Преимущество этого варианта в том, что он не потребует дополнительных затрат на провода – все штатные высоковольтные провода прекрасно дотянутся.

Стоит отметить, что у этой катушки имеется более дешевый аналог фирмы NGK, либо фирмы Bosch.

Самый бюджетный способ решения проблемы- приобрести аналогичную катушку зажигания старой конструкции. В этом случае рекомендуется подобрать чуть более длинные болты, аналогичные тем, что крепят катушку и гайки к ним. Гайки используются в качестве проставок, чуть приподнимая корпус катушки зажигания.

на:

Кнопка старт стоп на рено логан

None Для этого нужно просунуть плоскую отвертку в отверстие с задней стороны рулевого колеса и надавить на металлическую защелку.

Доброго всем дня! Авто — Рено Логан 2007 г. в.

, 1,6, полная комплектация. Проблема: после поездки стал глушить машину, и не сразу это удалось, т. к.

ключ не поворачивался в замке зажигания, после пары-пяти попыток, машину заглушил, но ключ повернулся только на четверть оборота, и далее минут 15 ключ поворачивался туда сюда также примерно на четверть оборота, что не позволяло вынуть ключ или завести машину. Спустя время удалось вынуть ключ. Но теперь вставляешь ключ и он не хочет там поворачиваться,как не крути, и с подергиваниями, и одновременно с рулем и т.

д. и т. п.

Чтобы снять замок зажигания, нужно прокрутить в нем ключ на четверть оборота, но …ЧТО ДЕЛАТЬ? ? ?

? В1Порядок действий при замене и снятии замка зажигания Для выполнения всех работ вам потребуется: отвёртка с плоским жалом и специальный ключ Torx Т20.

ШАГ 1: В первую очередь отсоедините минусовую клемму от замка зажигания.

ШАГ 2: Отверните 2 болта которые соединяют между собой нижнюю и верхнюю элементы кожуха.

ШАГ 3: Демонтируйте эти элементы рулевого колеса

ШАГ 4: Отключите питание и извлеките иммобилайзер.

ШАГ 5: Под приборной панелью отключите жгут проводов питания зажигания, предварительно демонтировав из держателя на корпусе.

ШАГ 6: Путём смещения фиксатора отсоедините колодку.

ШАГ 7: При помощи отвёртки выверните болт из корпуса замка зажигания.

ШАГ 8: Вставив ключ в замок зажигания, поверните его на ¼ оборота.

ШАГ 9: Плоской отверткой отогните фиксатор корпуса и достаньте замок зажигания вместе со жгутом проводов.

ШАГ 10: Установку следует производить аналогично порядку снятия.

Замок зажигания автомобиля Renault Logan настолько универсален и практичен, что используется в качестве штатной единицы на многих марках и моделях, в том числе Renault Sandero, а также отечественной Lada Largus. Конструкция включает в себя электрический элемент, контактную плату, механический блокиратор, расположенный в правой нижней части. У Renault Logan, как и во многих иных марках, предусмотрено четыре различных положения ключа зажигания:

  • S – «полное отключение», но при этом ключ находится в замке;
  • A – «на стоянке», для подачи электрического питания на некоторые приборы в салоне и центральной консоли;
  • M – «зажигание», происходит активация всех агрегатов и оборудования автомобиля;
  • D – режим «старт» и запуск мотора.

Так как основную часть конструкции составляет электрическая контактная плата, реле-выпрямитель, повреждение и нестабильная работа одного из них приводит к выходу из строя целого оборудования. При этом механически он остаётся исправным. Для самостоятельного устранения неполадки потребуется много сноровки, чем владеет далеко не каждый собственник авто. С целью минимизации возможных рисков от непрофессионального вмешательства в процесс ремонта обратитесь в сервисный центр для заказа диагностики.

Принцип работы катушки зажигания

Катушка зажигания является простейшим трансформатором, преобразующим ток низкого напряжения — 12 вольт, в ток высокого напряжения — 35000 вольт, который необходим бензиновому двигателю внутреннего сгорания для воспламенения горючей смеси. От АКБ низкий ток поступает на первичную обмотку, внутри которой находится вторичная. За счёт разницы в количестве витков и толщине медной проволоки возникает ток высокого напряжения, который через высоковольтный провод поступает на распределитель зажигания и оттуда согласно очерёдности в работе цилиндров попадает на свечи зажигания, где возникает искра, поджигающая горючую смесь.

Неисправности катушки и замка зажигания: что предпринять?

Большое значение для работоспособности автомобиля имеет катушка зажигания Рено Логан. При ее неисправности, машину просто не удастся завести, а значит и свои функции транспортного средства она не выполнит. К сожалению, замок зажигания Рено Логан вообще и катушка в частности достаточно часто выходят из строя. О том, как их починить или полностью заменить вы узнаете из статьи.

Снятый замок зажигания

Конструктивно, замок зажигания – это электрический элемент в контактной частью и механической блокировкой. Располагается он справа от рулевой колонки. Для управления этим узлом используется ключ.

Замок имеет несколько составных частей и выход любой из них оставляет машину без энергии. Чаще всего возникают проблемы с реле и поломка возвратной пружины.

Ремонт замка зажигания и его замена производится достаточно просто:

  • вначале нужно отсоединить минусовую клемму;
  • затем открутить вначале первый, а потом второй болты, которые скрепляют две части кожуха;
  • теперь вы сможете демонтировать элементы рулевого колеса;
  • отключив питание, аккуратно удалите иммобилайзер;
  • под приборной панелью находится жгут проводов питания, который нужно демонтировать из держателя и отключить;
  • затем, сместив фиксатор, вы сможете отсоединить колодку;
  • используя отвертку, выверните блокирующий болт из корпуса замка;
  • потом нужно вставить ключ и повернуть его на четверть оборота;
  • теперь, отогнув фиксатор корпуса отверткой, вы сможете извлечь замок вместе с проводами.

Как видно, демонтаж данного устройства достаточно не сложен. Установка нового производится в обратном порядке (автор — Ремонт Рено).

Как проверить катушку зажигания?

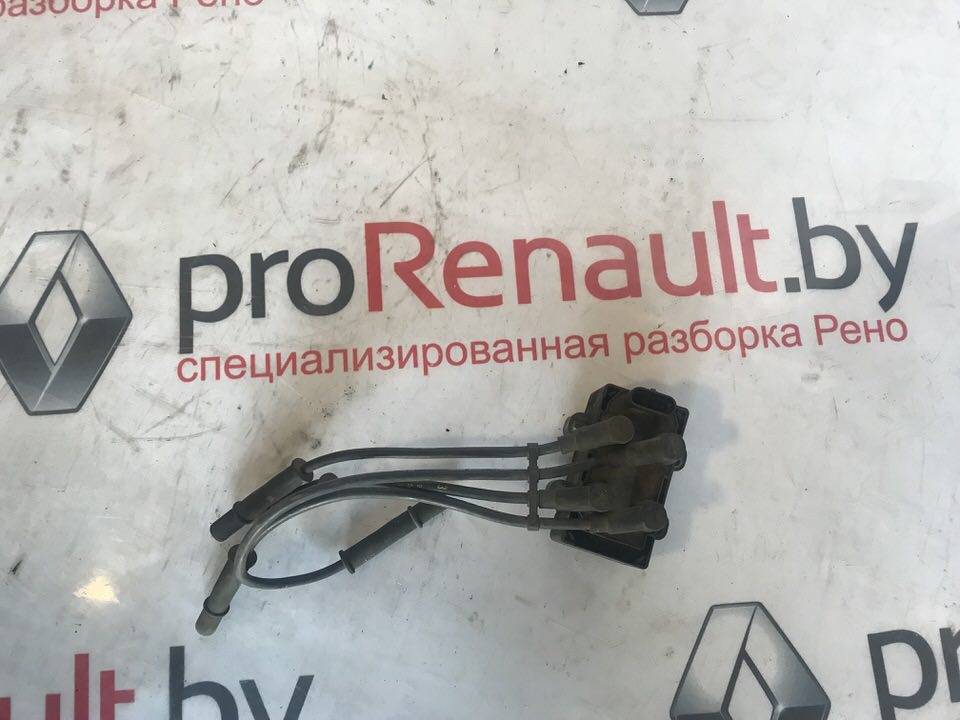

Модуль зажигания

Если не усложнять объяснения, то катушка (модуль зажигания) представляет собой узел, при помощи которого подается напряжение на свечи. Она преобразует его из низковольтного в высоковольтный импульс.

Проверить работу узла можно несколькими способами. Первый из них подходит, если на вашем двигателе их несколько, как на 16 клапанных вариантах двигателей Рено Логан, Сценик и других. В этом случае непосредственно во время неправильной работы двигателя отключайте катушку.

Если после отключения, работа идет с нарушениями, значит данный узел был работающим. Попробуйте отключить следующий. При отключении не работающей катушки, на работе двигателя это никак не скажется.

Или вы можете проверить на снятой КЗ сопротивление обмоток и измерение между контактами и на выходе на свечу. При этом измерение нужно проводить по очереди на всех узлах. Также посмотрите на состояние электродов свечей, под неисправной катушкой они будут влажными и иметь нагар.

Характерные неисправности узла

Старый модуль с трещинами и следами плавления

Чаще всего поломка катушки зависит от неисправных свечей и высоковольтных проводов. Когда неисправны эти части, возникает большое сопротивление, тем самым вырастает нагрузка на катушку.

Часто причиной поломки является перегрев. Дело в том, что катушка зажигания Рено Меган 2 не находится в безопасном месте, а прямо на клапанной крышке. Так сильно разогревается во время работы двигателя, а вместе с ней и сама катушка. В результате, ее корпус плавится.

Основные признаки неисправности — это неестественно большой расход топлива, неравномерная работа двигателя или кратковременная потеря динамики на ходу. Также, бывает, автомобиль не заводится, то есть происходит блокировка запуска двигателя.

1. Замок в упаковке 2. Модуль, вид снизу 3. Демонтаж замка

Инструкция по ремонту и замене катушки зажигания

Дальнейшая инструкция по замене предназначена для 16 клапанного двигателя. Но вы можете адаптировать ее и для варианта с 8 клапанами, чтобы отремонтировать его.

Нужно делать следующим образом.

Вначале, вам нужно отсоединить от катушки питание. Затем снимите бронепровода, они же ПНВ

Обратите внимание, что они помечены в соответствии с номерами цилиндров, к которым подведены. Теперь нужно открутить три болта, которыми закреплена катушка

Если она установлена давно, то они могли заржаветь, так что при откручивании может потребоваться применить силу

Но будьте осторожны. Теперь нужно просто установить на то же место новую катушку. С ней в комплекте должны были быть три болта. Хотя они могут быть короче, чем старые, все равно используйте их. Теперь просто подключите бронепровода в соответствии с номерами на катушке Остается только подключить колодку с проводами и проверить работу двигателя.

Если вы все сделали правильно, проблем с работой двигателя не возникнет и он легко сможет завестись.

Видео «Замена модуля зажигания на Рено Логан»

В этом видео схематично показан весь процесс замены модуля (автор ролика — Ремонт Рено Логан своими руками).

 Загрузка …

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
