Почему сползает ремень ГРМ на ВАЗ-2114

Как поставить и правильно натянуть ремень ГРМ на ВАЗ-2114: видео

Ремень ГРМ должен иметь строго определенное натяжение.

При недостаточном натяжении он может бить по кожуху или перескакивать через зубья, что может повлечь нарушение фаз газораспределения.

Чем грозит не верное натяжение ремня ГРМ двигателю на ВАЗ-2114?

Ремень ГРМ практически сполз

Обратите внимание на зазор от ремня к двигателю, он неравномерный. При значительном смещении ремня может наблюдаться картина аналогичная его полному обрыву

Поэтому необходимо уделять серьезное внимание правильному натяжению ремня ГРМ, как при его замене, так и в процессе эксплуатации автомобиля. Вы можете это сделать самостоятельно, но будьте внимательны и обязательно придерживайтесь инструкции ниже

При значительном смещении ремня может наблюдаться картина аналогичная его полному обрыву

Поэтому необходимо уделять серьезное внимание правильному натяжению ремня ГРМ, как при его замене, так и в процессе эксплуатации автомобиля. Вы можете это сделать самостоятельно, но будьте внимательны и обязательно придерживайтесь инструкции ниже

Правильное натяжение (порядок и процесс)

Перед тем как приступить к натяжению ремня ГРМ, необходимо заглушить двигатель после работы на холостом ходу на нейтральной передаче. В этом случае коленчатый вал двигателя остановится в том положении, когда все силы действующие на него, будут уравновешены. Теперь приступаем к натяжению.

  1. Снимаем защитный кожух ремня.

    Кожух снят. Проводим осмотр ремня

  2. Вращаем коленчатый вал в сторону движения часовой стрелки. Засечка на маховике встает против промежуточного значения на шкале. Метка шкива распределительного вала совпадает с делением на маховике.
  3. Вращением коленчатого вала в обратную от хода стрелки часов сторону, передвигаем метку на шкиве распредвала ниже, чем метка маховика на два зубца.

    Тут тоже совмещаем

  4. Ремень натянут правильно, когда применив усилие от 1,5 до 2,0 кгс в середине между шкивов распределительного и коленчатого валов, ремень может быть прокручен на 90˚.
  5. Когда степень натяжения меньше требуемой, необходимо вращать коленвал по направлению стрелки часов, пока не совпадут метки распредвала и маховика. Теперь необходимо отпустить гайку фиксирующую ролик натяжения, довернуть коленчатый вал на 10 – 15˚ и зажать гайку крепящую ось.
  6. Делаем два оборота коленчатого вала в сторону движения стрелки часов, пока не совпадут метки на распределительном валу и маховике, после этого необходимо повернуть в обратную сторону, до тех пор пока метка на шкиве распределительного вала сместится ниже метки маховика на два зубца. Повторно определяем степень натяжения ремня ГРМ. Подробнее о выставление меток см. «Выставляем метки ГРМ на 8-ми клапанной ВАЗ-2114».
  7. В том случае, когда натяжение не соответствует нормальному, необходимо снова выполнить все шаги натяжения.
  8. При нормальной степени натяжения ремня необходимо затянуть гайку натяжного ролика приложив усилие 4 кгс*м. Затем устанавливаем защитный кожух ремня. Избыточное натяжение нежелательно, т.к. может повлечь повышенную нагрузку на подшипники помпы и натяжного ролика и их преждевременный выход из строя.

Видео замены и натяжки ремня ГРМ на ВАЗ-2114

Не верное натяжение ремня ГРМ приведёт к его ускоренному износу.

Ускоренный износ ремня ГРМ из-за не верной затяжки.

Двигатель на ВАЗ-2114 при обрыве ремня ГРМ клапана не гнёт, но всё-же, существует риск встать ночью в тёмном поле в нашей большой стране. Повезёт, если ремень оборвётся у дома или на работе, а не в дальней поездке. Чтобы этого не произошло, необходимо правильно выставить ремень ГРМ, как мы писали выше!

САМОВЫВОЗ:

— Товар, который имеет статус «в наличии» может находится как в магазине так и на складе.

— Для покупки товара в off-line магазине сначала, обязательно, оформляйте заказ и только после звонка менеджера и уточнения всех деталей Вы сможете забрать товар с точки выдачи.

— Получить заказ в Харькове «в метро», «при встрече», «поближе к окружной», «по пути домой» категорически НЕЛЬЗЯ, (нет возможности там сделать документы))) (от нас до центра. ул. Сумской — 6км, пешком займет один час).

— Мы не имеем отношения к рынку и мы работаем в понедельник!

— Цена товара в on-line магазине может отличаться от цен off-line магазина. Оформляйте заказ через корзину, в таком случае цены которые вы видите на сайте будут зафиксированы для вас.

Как производить замену ремня ГРМ ВАЗ?

Установите автомобиль на горизонтальную площадку. После этого выжмите ручной тормоз. Включите 5 передачу на коробке. Снимите переднюю крышку, защищающую газораспределительный механизм, используя гаечный ключ на 10. Запомните расположение метки ГРМ ВАЗ 2114 и выкрутите по одному болту сбоку крышки и один спереди. С целью ослабления натяжного усилия ремня необходимо прокрутить коленчатый вал в сторону против хода часовой стрелки до тех пор, пока метки ГРМ ВАЗ 2114 не переместятся на расстояние двух зубов шестерни от усика задней крышки.

Проведите демонтаж ременной передачи генератора. Сняв шкив устройства, установите болт на место крепления. Верните в нейтральное положение рычаг переключения коробки передач. Вращая коленвал, наблюдайте за появлением метки ГРМ ВАЗ 2114 напротив центра маховика. Установочная метка должна быть на одной прямой с меткой, установленной на шкиве. Ослабив крепление гайки на ролике натяжного механизма, проводим демонтаж ремня ГРМ.

Схема привода распределительного вала ВАЗ 2114

После этого устанавливаем новый ремень, натягиваем его левой стороной за ролик и надеваем на шкив помпы, впоследствии — на шкив коленчатого вала

Натяжение проводим в обратном направлении от хода часов, принимая во внимание недопущение изломов и перегибов. Проверните вал вперед и установите метки ГРМ ВАЗ 2114 на место до снятия ремня

Это надо делать самому. В случае несовпадения проведите весь технологический процесс сначала.

При совпадении меток открутите болт на коленчатом вале и установите шкив генератора на прежнее место. Проведите натягивание ремня, используя ролик. С соблюдением мер безопасности запустите двигатель в рабочее состояние. Через 2-3 минуты заглушите его и проведите дополнительную регулировку натяжения ремня. Установите снятую ранее крышку газораспределительного механизма на место.

Процесс замены требует терпения, спокойствия, усидчивости и желания приобрести опыт ремонта. В отсутствие таковых обращайтесь в сервисные службы, где замена ГРМ ВАЗ 2114 инжектор без учета стоимости запасной части обойдется в «круглую» сумму.

Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам» поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.

2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).

3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).

Примечание! Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!

Установка: Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «Замена ремня ГРМ», пункт 1.

Дополнительный видео-ролик: Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.

Как определить, что пришла пора менять ремень ГРМ

Предусмотрительнее всего будет до обрыва ремня на ВАЗ-2115 установить новую запасную часть. О том, что необходима срочная замена, могут свидетельствовать следующие признаки:

  • гул и посторонние шумы при работе силового агрегата;
  • пробег на одном ремне свыше 60 тысяч километров;
  • попадание масла в ГРМ.

В ситуации с ремнем лучше всего потратить средства на новую запасную часть и несколько раз произвести замену, чем платить потом за капитальный ремонт двигателя. Производители часто заверяют, что на одном ремне на ВАЗ-2115 можно проехать до 100 тысяч километров, на деле лучше менять через каждые 60 или чуть раньше.

Регулярно проверяйте натяжение ремня, если он будет провисать или распределять нагрузку неравномерно, то в скором времени может понадобится замена этой комплектующей. Помните, что в этой части ГРМ нет такого понятия, как саморегулировка во время работы. Неравномерное его натяжение неизбежно приведет к обрыву. Замена этой части газораспределительного механизма должна быть произведена сразу же после первого случая его подтяжки.

Обязательно следите за аккумулятором и системой зажигания своего ВАЗ-2115, так как пуск двигателя «с толкача» пагубно влияет на состояние приводного ремня ГРМ. Дело в том, что при таком виде запуска валы начинают движение с сильного рывка, что растягивает ремень и приводит к уменьшению его срока службы.

Вступление

Огромное количество владельцев автомобилей ВАЗ сталкиваются с проблемой сползающего ремня ГРМ и вследствие этого его скорым износом. Ответом данной проблемы будут, является лишь одно – ремень ГРМ имеет несоосность элементов привода газораспределительного механизма и вследствие перекос ремня

Перекос может возникнуть по большому количеству различных факторов и причин. Начиная от кривых шпилек или болтов крепящих ролик и заканчивая износом шестерней привода. Решение каждой из проблем будет являться индивидуальным и требующим наличие необходимого инструмента и навыков в ремонте автомобиля.

В данной статье речь пойдет о перекосе ремня ГРМ на автомобилях ВАЗ и о самостоятельном решении данной проблемы. Прочитав эту статью, вы сэкономите некоторое количество денег на диагностику и ремонт автомобиля в сервисе, и сможете решить данную проблему в кратчайшие сроки.

Этапы работы

Замена выполняется достаточно просто, достаточно только снять установленную деталь и на ее место поставить новую, удостоверившись в том, что на ней нет никаких дефектов, которые могут помешать нормальной работе. Но как демонтаж, так и замена ремешка на новый должны проводиться в строгом соответствии с инструкцией.

Подготовка

Перед тем, как будет проводиться непосредственно сама процедура замены в ВАЗ-2114, нужно включить ручной тормоз, а также выставить рычаг на четвертую передачу. Делается это для того, чтобы обеспечить не только безопасное, но и удобное выполнение всех работ, так как в противном случае проведение всех работ будет довольно затруднительным.

Снимаем старый ремень ГРМ

Удалите крышку, которая обеспечивает защиту деталей от внешних факторов, после чего снимите приводной ремень.
Далее следует аккуратно демонтировать шкив привода коленвала, при этом не трогая болт крепления, и затем переключить рычаг на нейтральную передачу.
Аккуратно вращайте коленвал по часовой стрелке, постоянно обращая внимание на текущее состояние маховика и метки, которые можно будет увидеть сквозь специальное отверстие кожуха сцепления. Двигать коленвал нужно до того момента, когда метка встанет в одну линию со средней полоской шкалы.
После того, как метка точно расположится параллельно той, которая находится сзади, следует выкрутить крепежную гайку натяжного ролика, чтобы потом удалить использованный ремень.

Устанавливаем новый ремень и производим его натяжение

  1. Новый ремень, на который меняется отработавшая деталь, надевается на шкив распределительного вала, после чего обе его ветви следует достаточно натянуть.
  2. Левая часть, которая осталась ненатянутой, следует завести за ролик, после чего надеть ее на шкивы коленвала и помпы, а затем постоянно прокручивать ролик против часовой стрелки, пока вы не будете точно уверены в том, что ремень ГРМ полностью натянут.
  3. Коленвал проворачивается приблизительно на полтора-два оборота, после чего ремонтирующему нужно обязательно удостовериться в том, чтобы обе метки находились посередине. Если после выполнения замены оказалось, что метки не совпадают друг с другом, нужно опять снять ремень ГРМ и заново повторить все указанные выше операции, и делать это до того момента, пока обе метки не будут стоять параллельно друг другу.
  4. Если все правильно, коленвальный болт следует убрать, после чего вернуть на рабочее место генераторный шкив, который затем следует закрепить болтом.
  5. Натяните ремень и верните обратно ремешок генераторного привода, проворачивая специальный ролик по направлению против часовой стрелки.

В конечном итоге после того, как замена ремня ГРМ на ВАЗ-2114 будет завершена, нужно завести двигатель для того, чтобы удостовериться в отсутствии каких-либо проблем. Помимо этого, ориентируясь по звуку, вы сможете приблизительно понять, насколько хорошо затянули ремень.

Если что-то осталось непонятным, можете посмотреть видеоинструкцию по проведению этой операции на ВАЗ-2114:

Пошаговая инструкция замены

Почему свистит ремень генератора при запуске двигателя или кондиционера

Автомобиль ВАЗ 2109 сконструирован таким образом, чтобы при необходимости проведения ремонтных работ, их мог выполнить сам автовладелец. Процесс смены ролика натяжителя довольно простой, а по времени он займет не более 1,5 часов.

Пошаговая инструкция для проведения технических работ с системой ГРМ:

  1. Припарковать автомобиль. Лучше всего использовать гараж с хорошим освещением.
  2. Далее нужно выключить двигатель. Подождать около 10 минут для остывания двигателя.
  3. При помощи ключа трещотки открутить кожух ремня ГРМ.
  4. Специальным ключом нужно ослабить натяжитель ремня.
  5. Затем открутить шкив привода.
  6. Провести пол оборота ремня, во время которого аккуратно выполнить его снятие.
  7. Далее при помощи накидного ключа нужно ослабить болт, фиксирующий положение натяжителя.
  8. Затем освободить натяжитель от давления в пружине.
  9. Далее нужно выполнить замену проставочных колец, шайб если такие используются в двигателе вашей модификации.
  10. Заменить натяжители.
  11. После того как ролики будут установлены, их положение будет настроено, можно приступать к обратному монтажу ремня ГРМ.
  12. Нужно выставить шестерню вала и генератора таким образом, чтобы метка в виде полосы на шестернях была направлена в сторону генератора сцепления.
  13. Затем можно надеть ремень ГРМ.
  14. После чего выполнить регулировку его натяжителя. Если в автомобиле установлен модифицированный щит системы ГРМ, то владельцу придется выполнять регулировку всех натяжителей одновременно, затягивая их по полоборота по часовой стрелке. Затем переходить против часовой стрелки к следующему. Так до конца затяжки всех роликов.
  15. После выполненной сборки нужно завести двигатель.
  16. Затем нужно пронаблюдать за движением ремня. При наличии в нем люфта, он движется с перекосами, издает шум, или скрип, то нужно выполнить дополнительную регулировку.
  17. После тестового старта нужно еще раз завести мотор, дать ему проработать около 10-15 минут. После чего выключить двигатель машины, проверить степень заряда аккумулятора. Если его напряжение в норме, то все работы выполнены корректно.


ролик со скрытой пружиной


ролик с конструкцией внешней пружины

Если после проведенных работ, у владельца автомобиля нет нареканий к работе двигателя, то на этом процесс замены роликов ГРМ в двигателе окончен.

Неисправности после замены роликов ГРМ

В большинстве случаев, после проведения замены натяжителей ремня ГРМ, автовладелец не встречает никаких проблем. Однако, как показала практика, неисправности могут проявить себя спустя некоторое время.

Неисправности и способы устранения:

Неисправность 1: Аккумулятор плохо заряжается, после нескольких часов простоя автомобиль не заводится. Также в бортовой электросети наблюдаются перепады напряжения.

Способ решения: Скорее всего во время установки ремня ГРМ, водитель неверно настроил положения шестерен вала, по отношению к шестерни генератора. Следствием чего стали проявляться сбои в бортовой сети. Они возникают из-за асинхронной работы выше описанных шестерен. Для устранения данной проблемы следует всего лишь выполнить отладку положения шестерен вала, генератора. После проведения дополнительной настройки проблема уходит.

Неисправность 2: После замены роликов — ремень ГРМ треснул, или вовсе порвался.

Способ решения: В большинстве случаев, такая проблема встречается при установленной модифицированной панели щита системы ГРМ. Такие поломки происходят из-за того, что положение роликов было не откалибровано, в следствии чего ремень был перетянут. Для устранения данной неисправности стоит снять один из роликов, затем надеть ремень. После этого установить снятый ролик обратно на панель. Затем проводить настройку его положения. Саму настройку нужно проводить при помощи специального ключа, которым нужно затягивать дополнительные винты на натяжителе. Во время настройки положения ролика следует также выполнять проворот ремня, чтобы удостовериться в отсутствии чрезмерного давления на нем.

При появлении любых других неполадок в работе двигателя после проведенной замены роликов, простым решением будет:

  1. Проведение проверки положения ведущих шестерен. Скорее всего из-за неточного выставления положения вала при замене ролика, произошло отворачивание шестерни генератора. В таком случае ее необходимо подтянуть.
  2. В случае если автовладелец не может самостоятельно решить выше перечисленные проблемы, то необходимо обратиться в официальный сервис по ремонту автомобилей ВАЗ.

Несмотря ни на что хотелось бы подчеркнуть, что автомобиль ВАЗ 2109 хоть и является детищем отечественного автопрома, но при должном уходе может не один год прослужить своему владельцу.

Признаки, что ремень ГРМ пришел в негодность

Все мастера на СТО определяют износ детали по нескольким
характерным симптомам. Рассмотрим признаки растянутого ремня ГРМ более
подробно.

Возраст

Выше было написано, что ресурс привода определяется
возрастом (пробегом автомобиля).

Резиновое
изделие в ходе работы испытывает большие нагрузки, поэтому неудивительно, что
изнашивается и растягивается. Еще быстрее оно приходит в негодность, если на
него попадает масло или другие технические жидкости.

К тому же, имеет значение и возраст самого изделия —
использовать можно ремни, которым не больше 5 лет. Иначе они теряют свою мягкость,
дубеют и трескаются, независимо от проделанных машиной километров. Получается,
что даже если водители редко ездят — мягкий привод ГРМ все равно изнашивается со
временем.

Из этого следует, что в первую очередь надо
проверить состояние детали и определить время эксплуатации. Наличие трещин и
потертостей на детали однозначно укажут на необходимость замены.

Ремень ГРМ с трещинами
Трещины на ремне ГРМ

Падение мощностей двигателя

Порядком потрепанный или ослабленный ремень ГРМ не в
состоянии синхронизовать работу зажигания. По этой причине процесс нарушается —
топливная смесь воспламеняется не в свое время. Из-за этого осложняется запуск,
двигатель начинает сильно вибрировать. Это не только вызывает дискомфорт от
вождения, но и грозит другими, более серьезными поломками.

Дым из выхлопной трубы

Из-за неправильной работы системы зажигания, топливо
сгорает не полностью. Часть горючего проникает в выпуск, что повышает температуру
в глушителе. В результате оплавляется и разрушается катализатор, а выхлоп
начинает сильно дымить черным нагаром. Также при этом наблюдается хлопающая
работа мотора.

Дымящий автомобиль
Дым из выхлопной трубы

Стучит мотор

Вернее сказать, что он шоркает или тикает, как часы.
И чем сильнее обороты силового агрегата, тем громче и чаще звуки. Однако они не
всегда бывают связаны с самим ремнем — нередко причиной становится
неисправность смежных узлов.

Течь из-под кожуха привода ГРМ

Масляные подтеки в зоне привода ГРМ — еще один
характерный симптом описанной проблемы. Тут это уже не следствие, а причина
износа. На резину однозначно попадет масло, а это выведет деталь из строя.
Поэтому, если заметили течь, ремень нужно проверять и в 90% случаях, менять.

Износ ремня ГРМ

Как и говорилось выше, износ удастся определить на
глаз. Надо вывесить одно из колес, вытащить свечи зажигания, после чего начать
медленно прокручивать коленвал и осматривать ремень. Любые признаки износа —
трещины, разлохмачивания — повод для осуществления замены.

Подробнее о том, что можно выяснить при визуальном
осмотре:

  • надрывы и разлохмаченность (выступающие
    нити) — ремень ослаблен;
  • большое количество трещин, мелких и
    больших — указывают на старение изделия;
  • истирание между зубьями — неправильно проведено
    натяжение;
  • сильные потертости на торце — привод
    перекошен, нужно отрегулировать.

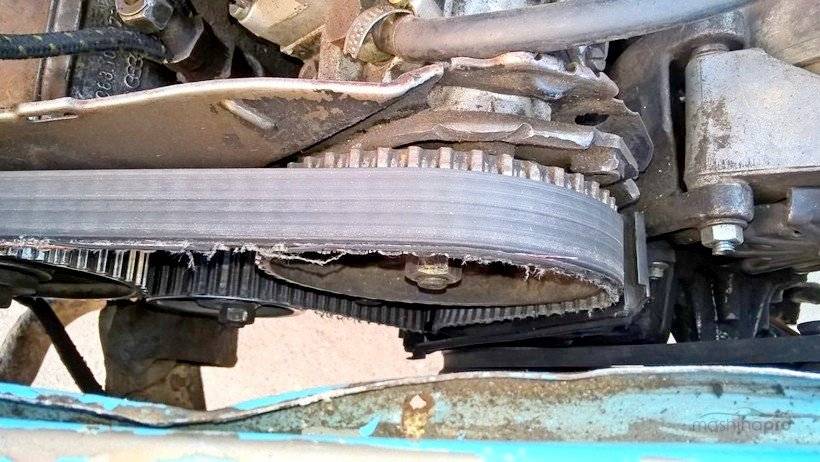

Разлахмоченный ремень ГРМ
Разлохмоченый ремень ГРМ

А еще можно послушать, как работает привод. Если
ремень свистит, то это укажет на его перетянутость или недотянутость.
Необходима срочная регулировка во избежание скорого обрыва.

Стартер крутит в холостую

Это означает, что двигатель не получается завести.
Уже ситуация вышла боком, и поздно махать кулаками. Сам по себе стартер
крутится бодро, но мотор не хочет запускаться, так как нет реакции. Данный
признак означает потерю компрессии, что вызывается разрушением агрегата. Что
делать — единственный вариант, окончательно убедиться в неисправности, а затем
отправить ДВС на свалку и купить новый. Можно, конечно, попытаться
отремонтировать движок, но целесообразнее приобрести контрактный агрегат в
хорошем состоянии.

Выше были представлены все известные симптомы
растянутого ремня ГРМ.

Ремень ГРМ двигателя ВАЗ 2109

Раньше зубчатое устройство встречалось достаточно редко и вызывал некоторое недоверие у автолюбителей. В современных автомобилях такой привод уже не является редкостью. И на то есть ряд объективных причин:

  • привод на зубчатом ремне менее шумный;
  • простота конструкции и лёгкий вес;
  • обслуживание стоит дешевле.

Но, как оказалось, у ремня есть немало недостатков. Во-первых, недолговечность (часто рвётся). Во-вторых, при длительной эксплуатации наблюдается провисание, сопряженное с визгом. В-третьих, если перетянуть ремень, то его зубья со временем «слижутся», что приведёт к необходимости замены и нестабильной работе силового агрегата.

Назначение ремня ГРМ

Ремень ГРМ изготавливается из резины и имеет зубья с насечками на внутренней стороне. Главная его задача заключается в обеспечении синхронного вращения приводов коленвала и распредвала. Благодаря ремню достигается меньшая скорость распредвала: она ниже относительно скорости коленчатого вала в два раза. К сожалению, деталь служит не так долго, как цепь, и изнашивается уже до 60 тыс. км пробега. Рекомендуется ремень заменить, даже если визуально нет видимых повреждений и признаков износа.

Обрыв ремня полностью выводит из строя двигатель, передвигаться на автомобиле становится невозможным. На 8-клапанных двигателях с объёмом 1,5 л (инжектор и карбюратор имеют одинаковые системы) обрыв ремня не приводит к тому, что клапаны деформируются, в просторечье – клапаны загибает о клапанную крышку.

Причин, по которым обрывается привод, может быть несколько.

  1. Естественный износ ремня или заводской брак (некачественный материал).
  2. Попадание масла и грязи, как следствие – отслаивание резины и обрыв.
  3. Заклинивание насоса охлаждающей жидкости, при этом наблюдается течь антифриза.
  4. Проблема с роликом-натяжителем.
  5. Заклинивание распредвала или коленвала.

Для того чтобы избежать финансовых затрат на устранение проблем, когда порвётся ремешок газораспределительного механизма, необходимо по возможности контролировать работу ГРМ:

  • не пренебрегать установленным регламентом и своевременно менять расходные материалы (ремень, ролик, помпу и др.);
  • слушать звук двигателя и при возникновении подозрительных шумов немедленно искать причину;
  • регулярно проверять натяжение ремня, при необходимости подтягивать;
  • следить за сигнальными лампами на приборной панели (сигнальная лампа давления масла сообщает об имеющейся неисправности);
  • не допускать подтёков масла, если они есть – искать причину утечки.

Однако следить за состоянием ремня и других элементов привода проблематично из-за защитного кожуха. Для решения данной проблемы рекомендуется в крышке кожуха сделать небольшую смотровую прорезь.

Так можно будет отслеживать состояние ремня. И при наличии трещин, задиров и других повреждений своевременно заменить привод, не дожидаясь, пока в самый неподходящий момент он оборвётся.

Как натянуть ремень ГРМ правильно

Оптимальная натяжка ремешка газораспределительного механизма проверяется очень просто. Приложив небольшое усилие, необходимо выкрутить ремень. Если угол, на который он выкручивается, составляет 90 градусов, то натяжка не требуется.

После замены любого элемента ГРМ потребуется натянуть ремень. Для этого нужно надеть его на зубчатые шкивы привода коленвала и распредвала и с помощью ролика-натяжителя сделать натяжку оптимальной. После этого нужно несколько раз провернуть двигатель. Это можно сделать ключом, поворачивая гайку крепления шкива распредвала. Далее нужно посмотреть местоположение установочных меток на маховике и шестерне – они должны точно совпадать. Если совпадения нет, ремень снова снимается. А шкивы устанавливаются по меткам, после чего процедура натяжки повторяется.

Бывает так, что даже правильно натянутый ремень после запуска двигателя начинает сползать. Причина этого – деформация шпильки ролика. Необходимо её заменить.

Последствия обрыва

Разглядим, что происходит в движке ваз 2109 при обрыве ремня грм:

  • Чтоб осознать последствия обратимся к физическим и механическим процессам, протекающим в движке
  • Последствия зависят впрямую от конструкции мотора
  • Чем проще его устройство, тем не просто возможность, что при обрыве ничего не будет повреждено
  • В этом случае, когда на движке поршень в положении ВМТ не достает до клапана в очень открытом положении, это является не малым везением, тогда для которого предназначена конструкция обрыва, поменять приходится только ремешок
  • Но далековато всегда получится отвертеться «легким испугом»
  • Это относится к современным много клапанным моторам, направленным на увеличение мощности, поршни там у них нет глубочайших выборок под клапана
  • Тогда, при обрыве ременной передачи ГРМ, распредвалы останавливаются здесь же, в положении, когда и произошел обрыв
  • Коленвал, раскрученный маховиком, крутится автоматически еще определенный период, и открытые клапана встречаются с поршнями
  • Скорее всего ожидаемый итог – загиб клапанов
  • Пригодится снять и разобрать головку блока
  • Когда обрыв происходит на холостых оборотах мотора, скорее всего поменять будет нужно менее трех-четырех клапанов
  • Если эта проблема произошла на передаче – тогда, стоимость вопроса смена клапанов всех
  • Бывалые механики советуют при любом раскладе поменять весь набор клапанов (вероятны сокрытые недостатки и повреждения, которые выплывут потом)
  • Бывают вариации разорваться (потрескаться) направляющие втулки клапанов, что угрожает сменой или ремонтом головки блока
  • При от удара по головкам клапанов повреждаются поршни

Выводы

Как вы убедились сами, причину сползания ремня ГРМ на ВАЗ-2114 можно решить лишь заменой, поэтому выбирая подобную запчасть в магазине, лучше всего обращать внимание на проверенного изготовителя, который зарекомендовал себя только с наилучшей стороны. Если ремень ГРМ сползает к двигателю, то это является одной из причин износа ремня привода газораспределительного механизма

Ремень, как бы «пожирается». Эффект сползания возникает в результате несоосности между шкивами деталей, входящих в состав ГРМ. В подавляющем большинстве случаев виноват натяжной ролик. В технической документации, которая прилагается заводом-изготовителем к каждой марке автомобиля, установлены свои моменты затяжки резьбовых соединений. Для болта крепления натяжного ролика это значение равно 4,2 Н*м. Но таков уж русский менталитет, мало кто заглядывает в техническую документацию. Большинство даже не знают, что это такое. Даже ремонт двигателя для наших мастеров превратился постепенно в затяжку «на авось» при помощи кучи труб-рычагов разной длины

Если ремень ГРМ сползает к двигателю, то это является одной из причин износа ремня привода газораспределительного механизма. Ремень, как бы «пожирается». Эффект сползания возникает в результате несоосности между шкивами деталей, входящих в состав ГРМ. В подавляющем большинстве случаев виноват натяжной ролик. В технической документации, которая прилагается заводом-изготовителем к каждой марке автомобиля, установлены свои моменты затяжки резьбовых соединений. Для болта крепления натяжного ролика это значение равно 4,2 Н*м. Но таков уж русский менталитет, мало кто заглядывает в техническую документацию. Большинство даже не знают, что это такое. Даже ремонт двигателя для наших мастеров превратился постепенно в затяжку «на авось» при помощи кучи труб-рычагов разной длины.

Поясним, в чем проявляется «вина» натяжного ролика. Как вы знаете, он установлен на резьбовую шпильку. Когда хозяин автомобиля меняет ремень привода газораспределительного механизма, то даже не задумывается о том, с каким моментом надо затянуть болт его крепления после натяжения ремня. Затягиваем мы все всегда со всей силы. Это неправильно. При приложении слишком большого усилия шпилька загибается в сторону блока цилиндров на незначительное расстояние. Но этого достаточно, чтобы ремень ГРМ начал сползать к двигателю. Конечно, можно обойтись заменой шпильки и все встанет на свои места. Кстати подобный способ является единственным для исправления шпильки, которую согнуло так, что ремень сжирает почти полностью. Вариант, который мы опишем ниже, для устранения неисправности сильно искривленной шпильки уже не подойдет.

Копаемся в старом мусоре, либо идем в магазин и покупаем банку Кока Колы. Ту самую, которая сделана из алюминия. Её толщина примерно равно 0,1 мм. Под диаметр шпильки вырезаем 2 – 3 шайбы, точнее их половины. Подкладываем их под правую сторону натяжного ролика

Внимание! Подкладывайте шайбы только на дистанционное кольцо, иначе вся работа будет напрасной. Обычно установки двух полушайб бывает достаточно, чтобы остановить сползание ремня ГРМ к двигателю

Установите фазы газораспределения, натяните ремень и заведите двигатель. Визуально проверьте, не сползает ли ремень. Рекомендуем делать это через каждую 1000 км пробега после процедуры. Если ремень продолжает сползать, то подложите еще одну полушайбу. Если подкладкой шайб ничего исправить не удалось, то причина уже не в натяжном ролике. Или просто-напросто шпилька натяжителя настолько кривая, что исправить проблему можно только ее заменой.

  • https://enginehack.ru/pochemu-spolzaet-i-sedaet-remen-grm/
  • https://fortunaavto.com.ua/poleznaya-informatsiya/chto-delat-esli-spolzaet-remen-grm/
  • https://carfrance.ru/pochemu-spolzaet-remen-grm-na-vaz-2114/
  • http://awtosowet.ru/remen-grm-spolzaet-k-dvigatelyu/
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
