Делаем самодельный подлокотник на Рено Логан своими руками

Типы, конструкция и особенности подлокотников ВАЗ

Все используемые в автомобилях Волжского автозавода подлокотники делятся на три больших группы по назначению и месту установки:

  • Штатные подлокотники дверей;
  • Дополнительные подлокотники кресел;
  • Центральные (консольные) подлокотники.

Салонные ручки дверей с подлокотникам автомобилей ВАЗ

Передняя дверь ВАЗ с интегрированным подлокотником

Штатные подлокотники монтируются на внутренней стороне всех боковых дверей, выступая точкой опоры для локтя водителя (левой руки) и пассажиров. В автомобилях ВАЗ различных моделей используется несколько конструктивных типов подлокотников дверей:

  • Подлокотники, объединенные с ручками двери в одну съемную конструкцию;
  • Подлокотники без ручек, интегрированные в пластиковую обшивку дверей;
  • Подлокотники с ручками и без, выполненные в виде съемной части обшивки двери.

Детали первого типа использовались только на ранних моделях автомобилей — ВАЗ-2101, 2102, 2103 и 2106. Такой подлокотник является цельнолитой пластиковой деталью изогнутой формы, горизонтальная часть выполняет роль опоры для локтя, а наклонная — ручки двери. Поверхность детали фактурирована (имитирует кожу), на горизонтальной части предусмотрена декоративная вставка-молдинг. Монтаж подлокотника осуществляется на три винта, отверстия под крепеж могут закрываться декоративными заглушками.

Детали второго типа применялись на автомобилях, начиная с ВАЗ-2104, такая конструкция используется и в актуальных моделях Lada (Priora, Granta, Largus). Подлокотник данного вида сформирован в виде горизонтальной или наклонной полки непосредственно в пластиковой обшивке двери. В передней части подлокотника монтируется наклонная пластиковая ручка двери, в ранних моделях ВАЗ крепление ручки выполняется двумя винтами (колодцы под них закрываются декоративными заглушками), в актуальных моделях чаще всего используется скрытый монтаж на винтах и защелках.

Детали третьего типа используются на актуальных моделях Lada Kalina, такие подлокотники конструктивно похожи на описанные выше, однако они выполнены в виде съемного участка обивки двери. Подлокотники этого типа чаще всего отделены от рукояток, который тоже выполняются в виде съемной части обивки.

Универсальный подлокотник с боксом.

Подлокотник выполнен из тонкого пластика с применением ребер жесткости.

Данная модель имеет вместительный внутренний отсек, а также откидной механизм. Крышка бокса выполняется из экокожи, с возможностью выдвижения крышки вперед (слайдер).

Подлокотник устанавливается при помощи пластикового адаптера и фиксируется на центральный туннель пола при помощи саморезов.

  • Демократичная цена.
  • Вместительный бокс.
  • Крышка слайдер.
  • Откидывается назад.
  • Хрупкий пластик и ненадежная конструкция.
  • Установка с повреждением центрального туннеля (при вкручивании саморезов).
  • Ограничивает доступ к ручному тормозу.
  • Доставляет неудобства при застегивании ремней безопасности.

Цена: от 2300 рублей — Нет в наличии.

Сборка подлокотника своими руками

Каждый владелец автомобиля, даже советского производства, желает выделить свою «красавицу». Кто-то делает из машины суперкар по внешним данным, а кто-то ставит упор на внутреннем дизайне. Желая ездить легко и с комфортом. Автолюбители, у которых машина не только предмет роскоши, но и еще «рабочая лошадка», большую часть своего времени проводят за рулем автомобиля.

Вариант конструкции подлокотника в салоне Газели

Набросок с размерами подлокотника

Что нужно

Для того чтобы начать производить данный шедевр, требуется:

  1. Данные замера места, где будет располагаться подлокотник. Высота, ширина, глубина и так далее.

Чертеж с размерами подлокотника для газели

Процесс вырезания шаблона из бумаги

Пример расположения ручника в салоне

Необходимые материалы и процесс монтажа

Для работы необходима пила или электролобзик, а также дерево небольшой толщины. Это может даже быть ДСП или лакированная деталь со старой мебели. На этом деревянном листе требуется нарисовать чертеж и аккуратно его вырезать.

Вырезанные из фанеры детали подлокотника

Собранная конструкция подлокотника из фанеры

Вариант конструкции подлокотника из фанера

Пример готового каркаса подлокотника

Обшивка

Материал требуется выбирать под тон салона автомобиля. Подлокотники на газель своими руками можно обшить кожзаменителем. Это будет актуально.

Пример обшивки подлокотника для Газели

Установка крышки

Для этой детали нужно уделить особое время. Для того чтобы подлокотник не был жестким, сверху на крышку требуется положить поролон. Если нет цельного поролона, можно положить губку. Для того чтобы поролон не съёживался и не комкался под обшивкой, на основу крышки накладывается клей. После чего на клей ложатся губки или поролон. Дать засохнуть клею. После этого требуется сшить отдельные губки или прошить поролон. Излишки убираются ножницами. После, сверху накладывается войлочный материал и оббивается со всех сторон.

Пример готовой крышки подлокотника

Шарниры и магнит

Чтобы крышка не «ездила» туда-сюда, когда водитель кладет руку, и для того чтобы она не открывалась, требуется магнит. После установки магнита требуется саморезами поставить шарниры. Выбрав место установки крышки, она окончательно прикручивается к самому подлокотнику.

Нужен ли подлокотник в авто

Некоторые модели автомобилей бюджетного сегмента выпускаются в продажу без специальной подставки под локоть. Водители быстро привыкают, и даже не замечают, что в их автомобиле чего-то не хватает. Поэтому встаёт логичный вопрос: а есть ли, вообще, какая-то польза от подлокотника?

На самом деле есть, и она довольно заметная. Подлокотник значительно снижает нагрузку на мышцы руки и спины при частом использовании рычага передач. Особенно это актуально в машинах с механической коробкой переключения передач. В поездках на большие расстояния и даже в обычных пробках рука напрягается и устаёт, в некоторых случаях мышцы начинает сводить, что может повлечь за собой попадание в ДТП.

Подлокотник в автомобиле значительно снижает нагрузку на мышцы руки и спины

Ещё один приятный момент — возможность использования подлокотника в качестве места хранения полезных мелочей. Бутылка с водой, кошелёк, документы на автомобиль, футляр с солнечными очками и многое другое можно поместить внутрь, и они всегда будут у вас под рукой (в прямом и переносном смысле). У дорогих моделей часто встречаются подлокотники, оборудованные кнопками управления некоторых устройств автомобиля.

К тому же обычный подлокотник способен создать в автомобиле атмосферу домашнего уюта и сделать пребывание в нём более комфортным.

Как сделать подлокотник в машину своими руками

Если купить готовый элемент по каким-то причинам не представляется возможным, выход один: сделать его самостоятельно.

Подготовка к процессу

Первым делом с помощью рулетки в салоне следует измерить место, где будет установлено устройство. Причём замеры нужно производить в салоне собственного автомобиля. Даже у двух одинаковых с виду машин элементы компоновки салона могут отличаться по размерам. Разница может составлять всего несколько миллиметров, но именно она в итоге и помешает нормальной установке.

Измеряются следующие параметры:

  • расстояние между водительским и пассажирским креслами;
  • уровень, на котором находится локоть сидящего водителя;
  • расстояние от включённого рычага ручного тормоза до спинки водительского кресла. Это делается для того, чтобы пассажиры, сидящие сзади, не задевали подлокотник ногами;
  • максимальная высота, на которую поднимается рычаг ручного тормоза при его включении (этот размер снимается лишь в том случае, когда конструкция подлокотника частично накрывает рычаг тормоза);
  • также необходимо знать, как далеко друг от друга находятся защёлки ремней безопасности.

Выбираем материал

Как правило, самодельные подлокотники делают либо из фанеры, либо из ДСП. Иногда используется цельная доска толщиной 7–9 мм. Если предполагается, что будут изогнутые детали, то использовать можно только фанеру, так как только этому материалу можно придать необходимый изгиб, подержав над паром. Что касается материалов для обивки, то они могут быть самыми разными: кожзаменитель, натуральная кожа, дермантин и т. д. Выбор здесь ограничивается лишь фантазией и финансовыми возможностями автовладельца.

Проектируем основные элементы

Все вышеуказанные размеры должны быть записаны. На их основе создаётся простейший эскиз в трёх проекциях. Сделать это можно даже от руки, на обычном тетрадном листке.

Простейший эскиз самодельного подлокотника, выполненный на тетрадном листе

Необходимо чётко представлять себе, как будет выглядеть будущий подлокотник.

На эскизе обязательно должны быть указаны следующие моменты:

  • все размеры;
  • если в подлокотнике присутствуют детали с фигурными изгибами, в эскизе должны указываться радиусы этих изгибов;
  • расположение крепёжных отверстий с обязательным указанием их диаметра;
  • вид и параметры крепежа, который планируется использовать (к примеру, если это саморезы, то следует указать их диаметр и шаг резьбы);
  • глубина, на которую крепёж проникает в детали корпуса или в промежуточные конструкции (часто подлокотники прикручивают саморезами к деревянным подложкам, так что знание глубины проникновения крепежа позволит точнее рассчитать толщину подложек);
  • если планируется собрать элемент с откидывающейся крышкой, то следует указать, где и на чём будут крепиться мебельные петли, удерживающие крышку. Также не следует забывать про их размер.

На этапе проектирования следует обязательно продумать, как именно подлокотник будет фиксироваться в салоне. Это может быть набор саморезов либо деталь может удерживаться на месте просто за счёт плотной посадки между сиденьями.

Процесс изготовления

Имея под рукой готовый эскиз со всеми необходимыми размерами, можно приступать к сборке подлокотника.

  1. Выбранный материал размечается в соответствии с ранее определёнными размерами, затем из него вырезаются части подлокотника (для этих целей лучше всего воспользоваться электрическим лобзиком).

  2. Если какие-то части требуется согнуть, они нагреваются над водяным паром, сгибаются и фиксируются в согнутом положении до полного остывания.
  3. После подготовки всех деталей корпус собирается. Конструкция может фиксироваться как саморезами, так и с помощью обыкновенного столярного клея.

  4. Собранная конструкция обтягивается ранее подобранным материалом и устанавливается в машину (процесс перетяжки подробнее рассмотрен ниже).

Фильтр салона

Экономия при производстве Renault Logan сказалась и на отсутствии такого важного элемента, как фильтр салона. Эта деталь стоит недорого и штатное место в вентиляционной системе предусмотрено, но завод долго на этом экономил

Только с 2011 года производитель начал продавать машины с заводскими фильтрми, а владельцы выпущенных ранее машин приходится самостоятельно устанавливать фильтры.

Хорошо, что это несложно. Вам потребуется сам фильтр, который подходит от других моделей Рено. Также нужно вырезать пластиковую заглушку и вставить фильтрующий элемент. Независимо от некоторых подводных камней с этим может справиться каждый автомобилист. После установки фильтра в салоне станет гораздо чище, но нужно время от времени менять элемент.

Если проявить смекалку можно вырезать старый фильтрующий элемент на его место взять подходящий из другой модели модуль или купить в Ашане фильтр для кухонных воздухоочистителей и с него вырезать подходящий размер. После все неплотности проходим клеящий термо пистолетом. Можно использовать обычный строительный герметик выбор и свойства, которым пройти все стороны и дать ему высохнуть, после чего установить.

Еще тюнинг для Лада Ларгус

А вы знаете, что на него можно установить еще огромное количество полезных аксессуаров — у нас их более 1000 на эту модель (и более 20000 наименований вообще). Например, вот самые продаваемые для Ларгус:

  • Кронштейн для запасного колеса и колпак на него — запаска будет снаружи как на джипах — стильно и удобно!
  • Органайзер на торпедо — удобно и функционально! И есть мини-органайзер!
  • Накладки на ковролин — передние или задние — легче убирать салон машины
  • Газовые упоры капота для легкого открытия
  • Мягкие подлокотники на двери — передние и задние
  • Фаркоп (быстросъемный американский квадрат) — лучшее решение по сцепным устройствам
  • Нержавеющие или пластиковые защитные накладки в проемы дверей
  • Евроручки, крашенные в цвет Ларгуса
  • Рейлинги разных производителей и цветов
  • Жабо — красиво и легко убирать мусор и снег из-под «дворников»
  • Реснички и спойлер в цвет машины — это стильный Ларгус!

И это только малая часть того, чем можно оснастить Ваш автомобиль! Звоните нам и мы подберем для Вас отличные варианты тюнинга!

Монтаж

Многие владельцы транспортны средств интересуются, как установить подлокотник Рено Сандеро своими руками. Для этого достаточно следовать простой инструкции:

  1. Провести демонтаж кресла, руководствуясь инструкцией производителя транспортного средства.
  2. Обеспечить установку максимального лифта сидения.
  3. Удалить пистон, после чего рассверлить отверстие держателя. Глубина сверления должна быть около 8 миллиметров.
  4. Положить провод над пластиной, к которой крепится кронштейн изделия.
  5. Обеспечить установку кронштейна при помощи саморезов, после чего установить сидение на место.

Самодельные

Теперь коротко о тех подлокотниках, которые можно сделать своими руками.

В сети есть много фото и видео инструкций, где показывают процесс самостоятельного изготовления. Это полезные и информативные советы, позволяющие своими руками собрать такую конструкцию.

Я ничего не имею против тех, кто решает собрать самодельный подлокотник. Но есть несколько нюансов, которые надо учесть:

  • для изготовления нужно сделать или найти подходящие под Логан чертежи;
  • необходимо выбрать материалы и собрать инструменты;
  • обшивка корпуса кожзамом или другим материалом у новичка вызывает много трудностей;
  • практически все компоненты нужно покупать в магазинах;
  • на работу уйдет не один час, а может и не один день.

Затевать все ради экономии не вижу смысла. По факту вы можете сделать подлокотник за 500-1500 рублей, но он совершенно не сравнится по качеству и прочим характеристикам с тем же Armster за 3-4 тысячи рублей.

Но выбор за вами. Я соглашусь, что купив подержанный Логан или другой автомобиль в пределах 300 тысяч рублей, вкладывать в него много денег не всегда есть возможность. Но тут вопрос в вашем комфорте. Стоит ли экономить на нем?!

(3 оценок, среднее: 4,67 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Обшивка

Для начала необходимо сделать конструкцию более мягкой. Для этого необходимо вырезать куски поролона, которые будут соответствовать верхним частям подлокотника. Зоны, которые крепятся к сидению обтягивать поролоном не обязательно, в нижней части подлокотник соприкасается с элементами регулировки сидений. Если в этом месте будет поролон, то он быстро порвется.

Для обивки необходимо:

  • Промазать клеем места, в которых будет поролон и приклеить его.
  • Когда материал крепко прилипнет, можно покрыть его войлоком (это необязательно).
  • Произвести обтяжку конструкции велюром или кожей. Лучше всего для этого использовать строительный степлер. Если использовать клей, то в будущем может встать вопрос, как перетянуть материал.
  • Произвести те же самые манипуляции с крышкой.
  • Внутреннюю часть подлокотника покрыть мехом или любым другим материалом.
  • Установить мебельный магнит. Это необходимо для того, чтобы при езде по кочкам подлокотник случайно не открылся. Для этого магнит устанавливается на крышку изделия, а металлический элемент в сам подлокотник.
  • Установить петли, соединив тем самым крышку и основную конструкцию. Крепление осуществляется также при помощи маленьких саморезов.

Электрика

Не исключены в автомобилях Renault Logan и проблемы с электрикой. Список электрическими приборами, работающими с выключенным зажиганием, отличается от того, который свойственен другим авто. У Логана работает ближний и дальний свет фар, сигнал, противотуманные фары, но нет автоматического переключения на габариты. Многие логановоды этим недовольны. Забыв выключить свет, приходится думать, как завести авто с севшим АКБ.

Есть у проблемы обратная сторона: выключение зажигания обесточивает прикуриватель, магнитолу и электрические стеклоподъемники. Возможно, это было сделано для того, чтобы полностью обесточивать авто на стоянке, но в реальности это очень неудобно. Как быть, если водитель вынужден отойти на некоторое время? Оставлять в замке зажигания ключ небезопасно, а пассажиры без него не смогут открыть окно, послушать музыку или зарядить мобильный телефон.

Исправить это несложно – нужно только почитать соответствующие темы на страницах специализированных форумов. Следует отметить, что переделку электроники не относят к легким вариантов. При отсутствии определенных знаний лучше обратиться к мастерам.

При переделке электрики вы берете на себе некоторый риск, так как работающая без зажигания магнитола может посадить батарею.

Как установить подлокотник на Рено Логан: фото и видео +артикулы

Деталь Рено с артикулом 6001998264 – это подлокотник для автомобилей семейства Логан. Одна деталь подходит и для первой, и для второй фазы, то есть для всех машин, выпущенных «Автофрамосом».

Дальше будет рассмотрено, как выполнить монтаж подлокотника на автомобиле из фазы I. Сначала за основу мы решили взять штатную инструкцию изготовителя. Вроде бы, установку подлокотника на Рено Логан проводят как раз по этой инструкции. Но для владельцев авто, где нет задних стеклоподъёмников, она будет почти бесполезна.

Дальше на видео показан самый надёжный метод крепления. К стандартным подлокотникам этот метод не относится.

Базовая инструкция и возможные проблемы

На любой легковушке семейства Логан монтаж подлокотника начинают с разметки. Это понятно из рисунков 2-3.

Комикс фирмы Рено

И вроде бы, здесь всё ясно – устанавливаем деталь на тоннель, чтобы использовать эту деталь как трафарет. Однако не торопитесь!

Похоже, лучше поступить так:

  1. Пластиковую облицовку надо демонтировать;
  2. Затем закрепляют скобу 2;
  3. Облицовку устанавливают на место. Дальше при помощи шила «находят» центр в проушине.

После шага 3 у нас появится одна точка под отверстие. Остальные точки размечают по инструкции – деталь B используют как трафарет.

Для всех комплектаций, где есть задние стеклоподъёмники, возможен «лёгкий вариант». Деталь B нужно установить, как показано на фото. Затем можно размечать отверстия.

«Нога» соприкасается с границей проёма

Всё же, устанавливать подлокотник на Рено Логан лучше будет без упрощений. Начнём с того, что снимем пластик на тоннеле.

Инструкция «от А до Я»

Берём ключ Torx T20. Открываем люк, откручиваем один винт.

Демонтаж облицовки тоннеля

Дальше пластиковую облицовку нужно сдвинуть назад. А затем деталь удаляют полностью.

Установка кронштейна

Освободив пространство под облицовкой, снизу можно видеть язычок. В язычке есть отверстие, закрытое пластиковой заглушкой. Удалите эту заглушку.

Главный элемент крепежа

Взяв скобу из комплекта, установите её так, чтобы язычок прижал собой нижнюю перекладину скобы.

Кронштейн установлен

Дальше кронштейн-скобу закрепляют шпилькой. На шпильку накручивается самоконтрящаяся гайка. Для большей надёжности можно использовать контр-гайку. В комплекте её нет.

Операция с облицовкой

Пластиковую облицовку нужно вернуть на место. Затем при помощи шила «ищут» отверстие в кронштейне. Центры остальных отверстий, как уже было сказано, размечают с использованием «трафарета» (нижней детали подлокотника).

Разметка, сверловка, операция со «щёчками»

Передние отверстия засверливают сверлом d=3 мм. Для задних возьмите сверло на 5 мм.

Последний штрих

Возвращаем облицовку на тоннель и прикручиваем её винтом Torx. С помощью шила корректируем положение «щёчек» – отверстия в них должны совпасть с отверстиями в облицовке.

Результат всех стараний

«Ногу» подлокотника монтируют сверху, фиксируя её четырьмя одинаковыми саморезами.

Артикулы (читать обязательно)

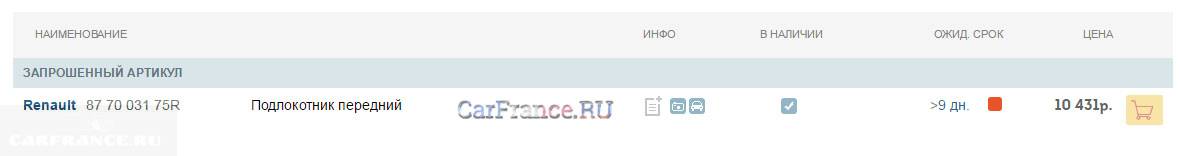

Стандартный подлокотник в каталоге Рено обозначен двумя артикулами. Просто, детали отличаются по цвету:

  • 6001998148 – серебристая отделка;
  • 6001998264 – чёрная.

Выбирайте один вариант, наиболее подходящий. Желаем успеха.

Аналоги разных изготовителей

  • Armster 07484 (серый/чёрный) или A09331-ARM (чёрный)
  • Asam 43447
  • Breckner BK87001

Заключительный этап

На данном этапе требуется установить подготовленное изделие непосредственно в саму машину. Для этого лучше всего использовать полипропиленовую трубу со стальным стержнем и шпильку М8, предназначенную для крепления пластмассовых элементов в машине.

После этого необходимо:

  • Вставить шпильки в отверстия.
  • С обратной стороны установить металлическую пластину и зафиксировать гаечным ключом.
  • Выпилить из фанеры прямоугольник, обшить его дерматином и проделать в нем пару отверстий.
  • Установить деталь и надеть трубки.
  • Отметить на подлокотнике отверстия и проделать их.
  • Установить готовое изделие между сиденьями и закрепить его при помощи гаек.

Крепления можно разработать по своему усмотрению. Некоторые автовладельцы и вовсе просто фиксируют подлокотник между креслами. Если он держится плотно, то дополнительным манипуляций может не потребоваться. Однако стоит несколько раз надавить на изделие, чтобы убедиться, что оно не выпадет.

Если при использовании сделанного подлокотника автовладелец испытывает дискомфорт, то лучше его снять или переделать.

Порядок действий при самостоятельной установке подлокотника на Лада Гранта Лифтбек

  1. Автомобиль помещаем на ровную платформу, обеспечиваем беспрепятственный доступ по периметру дверей.
  2. Принимаем первоочередные меры безопасности: фиксируем задние колеса противооткатными башмаками, включаем первую передачу.
  3. Рычаг стояночного тормоза не выжимаем, так как при установке аксессуара он будет препятствовать работам.
  4. Переднее пассажирское сиденье задвигаем максимально вперед.
  5. Водительское кресло выдвигаем назад до упора.
  6. Выкручиваем «барашек» — регулятор наклона спинки водительского места.
  7. Снимаем декоративную пластину сбоку (два болта на «14»);
  8. Прикладываем подлокотник, привинчиваем металлическую пластину вновь.
  9. Завершаем сборку, выравниваем сиденья.

В случае монтажа аксессуара с вещевым ящиком внутри, подобно от Приоры, дополнительно фиксируем основу за борта салазок.

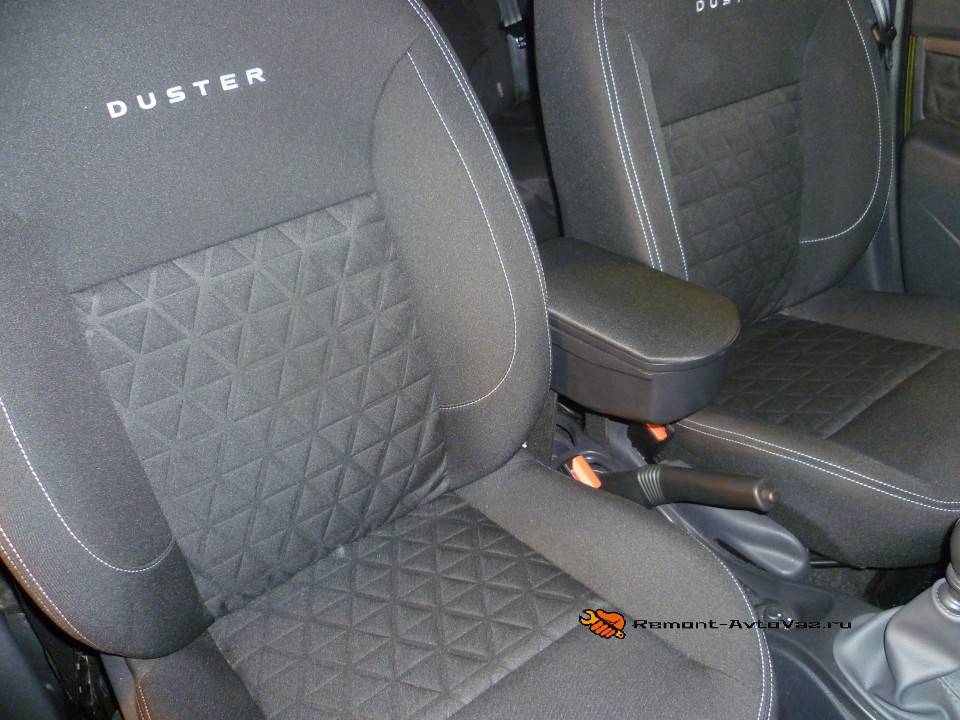

Установка подлокотника с артикулом 877003175R

Артикул подлокотника 877003175R

Будем снимать тоннель пола. Для этого попробуйте снять верхнюю накладку, переведя селекторы подогрева в положение «Выключено». Накладка сделана из пластика и крепится к тоннелю на защёлках. Дальше надо следовать инструкции:

  1. Откручиваем четыре самореза Torx (A, B, D), а также гайку C, используя ключ «на 10».

    Как выполнить демонтаж тоннеля

  2. Отодвинув деталь вверх, нужно будет отключить все разъёмы.
  3. Ключом «на 8» откручиваем винты крепления полозьев. Затем режем ковролин, как показано на схеме.

    Удаляем всё лишнее

  4. Сзади под полозья подводим кронштейн, затем сдвигаем его вперёд (см. фото слева).

    Устанавливаем кронштейн из комплекта

  5. Средняя пластина кронштейна должна зайти под язычок (фото справа). В отверстие затем вкручивают шпильку, а дальше фиксируют конструкцию гайкой.
  6. Два винта на полозьях вкручивают обратно.

Можно установить тоннель на место, чтобы шилом «найти» одно отверстие в кронштейне. Другие отверстия намечают маркером, используя «ногу подлокотника» в качестве трафарета. Отверстия нужно просверлить сверлом на 8 мм. Затем проводят финальную примерку, подключают разъёмы и прикручивают тоннель.

Два тонких момента

В комплекте  877003175R, по идее, находятся две гайки М5. Та, что обозначена цифрой «7», фиксирует деталь «5».

Все детали комплекта, поколение «1»

Гайка «9» должна прижимать тоннель, а ещё под неё подкладывают шайбу «8».

Это интересно: Как установить парктроник на рено логан (видео)

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
