Замена передних стоек амортизаторов на Рено Логан: видео от Логановодов

Особенности подвески Логан

У Renault Logan первого поколения (2005–2009, в кузове универсал — Логан МСВ с 2006 года), рестайлинговой версии (2008–2015, МСВ — 2012–2013 года), а также второго поколения (с 2014 года по настоящее время), у агрегатов с объёмом 1.4 л и 1.6 л, подвеска имеет одинаковую конструкцию, но пружины амортизаторов на каждой модификации двигателя устанавливаются разные.

Передняя подвеска у всех поколений и версий выполнена по типу МакФерсон — независимая, имеет в конструкции поперечные рычаги треугольной формы и стабилизатор устойчивости (закреплён на подрамнике).

Все модели Логан, выпускаемые после 2009–2010 годов, получили изменение в конструкции передней подвески — из неё исключили стабилизатор поперечной устойчивости, компенсировав установкой более жёстких пружин.

Задняя подвеска является полунезависимой пружинной и имеет упругую балку, а также телескопические газонаполненные амортизаторы двухстороннего типа действия. Каждая пружина с обоих краёв оснащена резиновой прокладкой, которой она опирается:

  • В нижней части — на кронштейн рычага;
  • В верхней — на опору, приваренную к ланжерону кузова.

Эксплуатационный срок каждого амортизатора подвески при аккуратной езде составляет до 100 тысяч км пробега, а у пружин он может быть и больше — около 200 тысяч км. Но, в условиях современных отечественных дорог и особенностей вождения, срок замены может быть самым разным.

Это интересно: Замена радиатора кондиционера Рено Логан — описываем обстоятельно

Как поменять опорный подшипник на Рено Логан 1.4 (1.6) — пошаговая инструкция

Передние опорные подшипники Рено Логан (7) установлены между верхней опорной чашкой пружины (8), и верхней опоры стойки передней подвески (6). Гайкой (5) подшипник зажимается между элементами (8), (6). Гайка опорного подшипника Рено Логан (3) через верхнюю чашку крепит модуль к кузову. Посмотрите устройство передней стойки на фото ниже.

Устройство узла:

1-2. втулка поворотная передней стойки — 8200651172; 3-4. опора амортизатора — 6001547499; 5-6. чашка амортизатора — 8200808455; 7-8. гайка М10 — 7703034268; 9-10. опора амортизатора — 8200876298; 11. втулка амортизатора — 6001550754; 12-13. пыльник амортизатора — 6001549290; 14

комплект опоры амортизатора — 543A06915R.

Важно знать:

Далее представлен технологический процесс с операциями по снятию и замене опорного подшипника с последующей сборкой изделия. Применяемый инструмент показан на фото

Для увеличения изображений нажимайте на них.

Снятие и замена опоры передней стойки Рено Логан

  1. Установите автомобиль на поверхность без ям, а под задние шасси поставьте противооткатные упоры. Теперь ослабляем болты колеса.
  2. Поднимаем домкратом автомобиль, снимаем колесо.
  3. Находим кронштейн с тормозным шлангом, смазываем болт Wd-40, так же смазываем болты стойки.
  1. Откручиваем резьбовое крепление кронштейна ключом №10.
  2. Теперь находим под капотом бак с тормозной жидкостью и открываем его.
  1. Разжимаем колодки ударной отверткой, для того чтобы снять тормозной суппорт.
  2. Откручиваем болт тормозного суппорта ключом 18 мм. Нижний болт ослабляем, чтобы повернуть суппорт в левую сторону.
  1. Далее откручиваем два болта соединяющих стойку с поворотным кулаком. Используем накидной ключ, головку 18 мм, трещотку.
  2. Вынимаем болты, если потребуется выбиваем. Затем освобождаем поворотного кулак, крепим его к кузову по возможности.
  1. Нижняя часть конструкции отсоединена, далее откручиваем контргайку опорного подшипника под капотом. Смачиваем резьбу WD-40.
  2. Используем шестигранник на 6, и специальную головку 21 мм со сквозным отверстием. Одновременно придерживая стойку снизу, снимаем её.

Важно знать:

Процесс снятия пружины и замены подшипника верхней опоры Рено Логан 1.4 (1.6) осуществляется без специальных стяжек.

  1. Откручиваем гайку с резьбы штока. Возьмите шестигранник 6 мм, с головкой 27 мм.
  2. Затем снимаем верхнюю опору передней стойки Логана, вместе с подшипником, который потребуется менять. Далее убираем чашку, отбойник, буфер хода сжатия с чехлом амортизатора.

Внимание:

Проверьте состояние отбойника, буфера хода и чехла, а так же плавность хода амортизатора. При наличии повреждений комплектующих потребуется их замена.

Как заменить опорный подшипник на Рено Логан – установка нового

На шток амортизатора надевается чехол, буфер с отбойником. В опору вставляется упорный шарикоподшипник, смотрите фото.
Далее надеваем пружину

Важно соблюдать ориентацию, конец витка должен упираться в выступ на нижней и верхней тарелке стойки.

  1. Установив пружину, наживляем верхнюю опорную тарелку.
  2. Сверху надеваем опору с шарикоподшипником внутри, накручиваем гайку. Затягивание контргайки производим динамометрическим ключом (момент смотри в таблице в конце статьи). Замена «опорника» сделана, приступаем к обратной установке стойки.
  1. После замены деталей, собранную конструкцию сначала крепим к кузову, но окончательно контргайку не затягиваем.
  2. Соединяем отверстия поворотного кулака со стойкой, вставляем и затягиваем болты. Теперь прикручиваем тормозной суппорт.
  3. В завершении протягиваем верхнюю контргайку штока динамометрическим ключом и прикручиваем колесо. На этом замена «опорника» закончена.

Когда наступает время замены задних и передних стоек

Все амортизаторы Рено Логан, как передние, так и задние, обладают еще одной функцией – они перераспределяют суммарную нагрузку (вес машины, поклажи и людей) по колесам в зависимости от дорожной ситуации.

Чем раньше и точнее будут определены дефекты амортизаторов, тем меньше будут издержки на их ремонт и замену. Неисправности этих узлов подвески проявляют себя по следующим признакам:

  • продолжительным раскачиванием авто после преодоления ям и неровностей на дороге;
  • передок «ныряет» после торможения, а задок «приседает» при ускорении;
  • теряется контакт колес с поверхностью дорожного покрытия, что приводит к ухудшению управляемости автомобилем;
  • постепенным увеличением крена кузова авто и ухудшением устойчивости и управляемости на поворотах;
  • уменьшением клиренса;
  • посторонними стуками, скрипами и скрежетом со стороны стоек в процессе перемещения автомобиля.

С появлением хотя бы некоторых из этих признаков можно с высокой вероятностью предполагать, что с амортизаторами что-то произошло, и им требуется ремонт или замена. Эти узлы изнашиваются естественным путем с течением времени или ржавеют (корродируют), особенно если машина эксплуатируется в условиях сырого и дождливого климата.

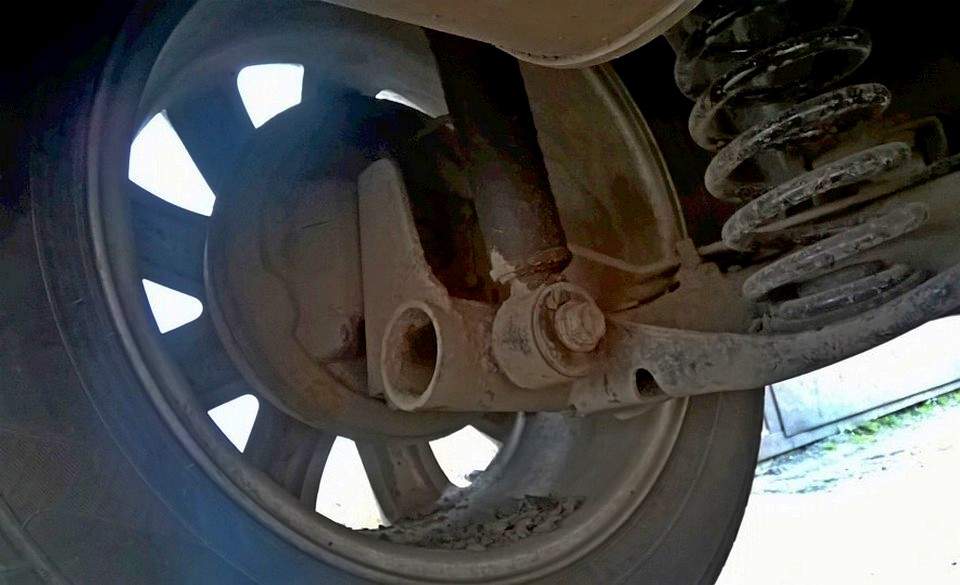

Потекший амортизатор

При такой симптоматике со стороны передних и задних амортизаторов Renault Logan необходимо их срочно поменять. Выше упоминалось о посторонних шумах, как о признаках неисправности в стойках. Они возникают по следующим причинам:

  • уменьшением объема масла в амортизаторе из‐за изношенности, порыва или негерметичности сальника. Этот дефект легко обнаруживается появлением смазки снаружи амортизаторов;
  • неисправностью частей, которые находятся внутри этих узлов;
  • искривлением, изношенностью или поломкой наружных узлов: пружин или стержней;
  • недостаточным креплением из‐за ослабления болтов, гаек и шпилек. При такой ситуации необходимо выполнить протяжку;
  • критическим износом деталей амортизаторов, которые уже не в состоянии выдерживать расчетную нагрузку. Здесь нужна замена узлов или их частей.

Выбираем амортизаторы на Renault

Современный рынок (интернет) способен предложить автолюбителю практически любую деталь на любое транспортное средство, включая Renault Logan. Сегодня мы поговори о том, как правильно выбрать амортизаторы на легковой автомобиль, при этом еще и неплохо сэкономить.

Перед тем, как отправиться на рынок или специализированный магазин запчастей для Рено, нужно определиться, кой тип амортизатора вам нужен.

Типы амортизаторов на Renault Logan

На вопрос, какой амортизатор лучше поставить на Renault Logan, единого ответа нет. На рынке можно встретить три вида амортизаторов:

1) Масляные амортизаторы — являются самыми комфортными. Но лучше использовать их по ровному дорожному покрытию, например, в городе. Для загородного бездорожья они совершенно не подходят.

Такой тип амортизатора замечательно себя проявит на трассе. При долгих переездах равных нет. Цена относительно доступная, так как они самые дешевые из трех типов амортизаторов. Но это не означает, что они плохие, просто цена связана с простотой их изготовления.

Их преимущество в том, что они надежно держат сцепление с дорогой при любых погодных условиях и состоянии дорожного покрытия. Недостаток их в том, что на таких амортизаторах не отправишься в длительную дорогу, так как они абсолютно некомфортны.

3) Газо-масляные амортизаторы — являются самым оптимальным вариантом среди трех видов амортизаторов.

Они отлично справляются с городским движением, дальними поездками и неровностями наших дорог. Кстати, цена на газо-масляные амортизаторы вас приятно удивит, так что советуем поставить на Renault Logan именно такие.

Где лучше купить амортизаторы на Renault Logan?

Желательно приобретать амортизаторы в уже специализированных магазинах или на проверенных интернет ресурсах. Здесь вы можете покрутить, посмотреть на них, обратиться за консультацией к работнику магазина или специализирующегося сайта. Ни чего плохого про базар писать не будем, но в случае чего вернуть комплект амортизаторов вам навряд-ли удастся.

На Renault Logan старайтесь выбрать только оригинальные амортизаторы. Это удобно, так как вам не нужно будет вникать в то, какие у вас стояли амортизаторы. Завод-изготовитель, узнав марку и модель машины, вышлет именно то, что необходимо. Вашей задачей будет только поставить их.

Выбираем амортизаторы: оригинальные детали и качественные аналоги

Подбор запчастей всегда доставляет неудобства владельцу транспортного средства. Ряд вопросов, который возникает в процессе замены, заставит призадуматься даже самого бывалого водителя: оригинал или китайский аналог, выбрать дешевый вариант или потратиться, взять новые запчасти или «живые» б/у детали? Как видите, даже в такой, казалось-бы, простой ситуации, как замена задних амортизаторов на Renault Logan, могут возникнуть нюансы.

Благо, задние амортизаторы не имеют разделения на правый и левый, что хоть сколько-то упрощает процесс покупки. Во втором поколении этого популярного автомобиля пропал набор «плохие дороги». Все сводится к одному-единственному вопросу: брать амортизаторы для универсала или седана? В первом случае нужно выбрать удлиненные детали, тогда как во втором с большим ходом штока. Ниже приведем артикулы для основных оригинальных деталей под Renault Logan:

  • 562106313R (красный маркер), 562103901R (желтый маркер) – детали с ходом штока в 24-24,5 см. Стоимость колеблется в пределах от 2000 до 2600 рублей.
  • 8200953294 (газ), 8200742812 (масло) – запчасти с ходом штока в 24 см, стоимость деталей не превышает 2400 рублей.

Если вы считаете, что аналоги амортизаторов – не менее качественные и надежные детали, чем оригинальные запчасти, тогда эта часть статьи для вас. Мы подобрали ряд деталей, которые зарекомендовали себя на рынке как надежные и долговечные запчасти:

  • 19122472 – амортизаторы марки Bilstein. Находятся в ценовом диапазоне от 2000 до 2200 рублей и отличаются повышенной износостойкостью.
  • 315530 – детали от производителя Sacsh. Не менее качественные, но более дешевые запчасти. Цена варьируется от 1900 до 2100 рублей.
  • 343418 – продукт компании Kayaba. Наиболее дешевые детали из нашего рекомендательного перечня. Подойдут для автомобилей как первого, так и второго поколения.

Плавно мы подошли к вопросу того, какие задние амортизаторы поставит на Рено Логан? Оригинальные или их заменители? Безусловно, если вы аккуратный водитель, при этом подавляющее большинство времени проводите в пределах города, то настоятельно рекомендуем подобрать именно «родную» деталь. Если же планируете сэкономить на замене данного элемента подвески, тогда подойдет и китайский Каяба. Без греха можно сказать, что вполне качественный вариант за вполне вменяемые деньги. Как показывает практика, продукт компании Kayaba – наиболее ходовой среди владельцев Рено Логан 2 поколения.

Правильная диагностика подвески Рено Логан

Перед ремонтом ходовой части легкового авто нужно диагностировать неисправные узлы и элементы. Как это правильно сделать разберемся ниже:

  1. На повреждение опоры стоек указывает разница расстояния между стаканом и верхней опорой стойки. На обоих стаканах должно быть примерно одинаковое расстояние – 1-1,5 сантиметра. Руль при этом должен располагаться ровно. Попросите кого-нибудь покрутить руль, и положите при этом на опору руку. Заедания и треск – признак износа подшипника.
  2. С каждой стороны покачайте машину. Если амортизаторы исправны, колебания будут сразу гаситься. Также осмотрите стойки на наличие механических повреждений или масляных подтеков.
  3. Попробуйте расшатать тягу рулевого наконечника и шаровую, приложив усилия. Этот вид шарнирного соединения подразумевает плавное движение в стороны. Не должно быть вертикального люфта. То же самое сделайте со штангой стабилизатора. Любой люфт – признак износа втулок Рено Логан. Проверять стойку лучше, когда машина стоит на горизонтальной площадке.
  4. Посмотрите на сайлентблоки – они должны быть целыми, а не порванными. Отслоение втулок – можно проверить, пошатав рычаг. Даже незначительный люфт указывает на необходимость ремонта подвески Рено Логан.
  5. Визуально оцените состояние подрамника, тяги стабилизатора и рычага на предмет механических повреждений.

Все это вы можете проделать своими руками в гаражных условиях, после чего ремонт подвески Рено Логан вы сможете произвести правильно, сэкономив деньги на услугах сервисных центров.

Как выявить неисправность стоек амортизатора: наблюдаем за автомобилем

Для диагностики состояния стоек амортизатора не обязательно отправляться за помощью к СТО или полностью разбирать систему подвески – неисправность деталей можно определить по поведению автомобиля на дороге. Характерными признаками, требующими скорого ремонта, считаются:

  • Затруднительное маневрирование или сильный крен во время прохождения поворотов;
  • Наличие посторонних звуков, стуков или ударов в районе колеса во время преодоления препятствий;
  • Сильная вибронагруженность рулевого колеса или раскачивание кузова автомобиля при выходе на крейсерскую скорость;
  • Наличие подтеков масла после длительной стоянки под колесами автомобиля;
  • Наблюдается проблемы в момент экстренного торможения или замечается увеличение тормозного пути;
  • На шинах при условии правильного развала отслеживается неравномерный износ протектора.

При наличии одного или нескольких признаков на транспортном средстве рекомендуется провести осмотр подвески в целом – если автомобиль легко раскачивается на стойках или в конструкции присутствуют деформированные детали, рекомендуется в срочном порядке провести ремонт или замену комплектующих.

Замена передних стоек на рено сандеро

Снимаем амортизаторную стойку для замены ее элементов. Разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника верхней опоры, пружины, буфера хода сжатия или амортизатора. В подкапотном пространстве…

…z-образным ключом «на 21» ослабляем затяжку гайки верхнего крепления амортизаторной стойки, удерживая шток амортизатора от проворачивания шестигранником «на 6». Снимаем колесо и надежно фиксируем автомобиль на подставке заводского изготовления. На автомобиле с ABS…

…накидным ключом «на 10» отворачиваем болт крепления держателя жгута проводов датчика скорости. Отводим держатель с жгутом проводов от стойки. Перед снятием стойки необходимо отделить ее от поворотного кулака. Для этого нужно извлечь болты, крепящие стойку к кулаку. Выходу нижнего болта мешает наконечник шланга тормозного механизма колеса.

Накидным ключом «на 13» отворачиваем верхний болт крепления суппорта к направляющему пальцу, удерживая палец от проворачивания ключом «на 17». Затем поворачиваем суппорт относительно нижнего направляющего пальца вперед настолько, чтобы потом можно было вынуть нижний болт крепления стойки к поворотному кулаку.

Головкой «на 18» отворачиваем гайку болта верхнего крепления стойки к поворотному кулаку, удерживая болт ключом того же размера. Аналогично отворачиваем гайку болта нижнего крепления стойки. Вынимаем болты или выбиваем их выколоткой из мягкого металла.

Выводим поворотный кулак из проушины кронштейна стойки. Удерживая стойку от падения, окончательно отворачиваем гайку ее верхнего крепления.

Снимаем амортизаторную стойку.

Снимаем резинометаллическую опорную шайбу верхнего крепления амортизаторной стойки. Для разборки стойки устанавливаем две стяжки пружин диаметрально противоположно друг другу, так чтобы они зацепляли четыре витка пружины.

Равномерно вращая винты стяжек, сжимаем пружину.

При работе со сжатой пружиной следует соблюдать осторожность. После того как пружина перестанет давить на опорные чашки…. …накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6»

…накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6».

Снимаем опору стойки…

…подшипник верхней опоры…

…и верхнюю чашку пружины. Снимаем пружину со стяжками…

…буфер хода сжатия с защитным чехлом. Собираем и устанавливаем стойку в обратной последовательности. Пружину устанавливаем так…

…чтобы ее нижний виток упирался в выступ нижней чашки пружины… …а верхний виток упирался в подштамповку верхней чашки пружины. Гайку крепления верхней опоры стойки и гайки болтов крепления стойки к поворотному кулаку затягиваем предписанным моментом. Гайку крепления стойки к кузову окончательно затягиваем предписанным моментом в положении «автомобиль на колесах».

Устройство двигателя Логан 1.4 л.

Силовой агрегат Логана бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный, с верхним расположением распределительного вала. Порядок работы цилиндров: 1–3–4–2, отсчет — от маховика. Система питания — распределенный впрыск топлива MPI (нормы токсичности Евро-2).

Двигатель Рено Логан 1.4 с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну на верхней крышке ремня привода газораспределительного механизма, а левая и задняя — к картеру коробки передач.

Блок цилиндров двигателя отлит из чугуна, цилиндры расточены непосредственно в блоке. Номинальный диаметр цилиндра — 79,5 мм. В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку специальными болтами. Отверстия в блоке цилиндров под подшипники обрабатываются при установленных крышках, поэтому крышки не взаимозаменяемы и для отличия промаркированы на наружной поверхности (счет крышек ведется со стороны маховика). На торцевых поверхностях средней опоры выполнены гнезда для упорных полуколец, препятствующих осевому перемещению коленчатого вала.

Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные с антифрикционным покрытием, нанесенным на рабочие поверхности. Коленчатый вал с пятью коренными и четырьмя шатунными шейками. Вал снабжен четырьмя противовесами, отлитыми заодно с ним. Для подачи масла от коренных шеек к шатунным служат каналы, выходные отверстия которых закрыты заглушками. На переднем конце (носке) коленчатого вала установлены: звездочка привода масляного насоса, зубчатый шкив привода газораспределительного механизма (ГРМ) и шкив привода вспомогательных агрегатов. В отверстии зубчатого шкива имеется выступ, который входит в проточку на носке коленчатого вала и фиксирует шкив от проворачивания. Аналогично фиксируется на вале и шкив привода вспомогательных агрегатов.

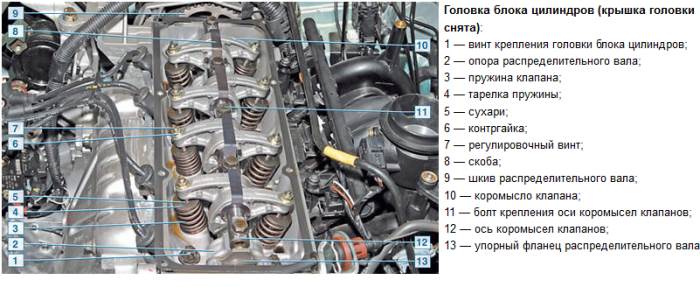

Головка блока цилиндров двигателя Logan 1.4

Головка блока Рено Логан 1.4 литра — из алюминиевого сплава, общая для всех четырех цилиндров. Она центрируется на блоке двумя втулками и крепится десятью винтами. Между блоком и головкой устанавливается безусадочная металлическая прокладка. В верхней части головки блока цилиндров расположены пять опор (подшипников) распределительного вала. Опоры выполнены неразъемными, а распределительный вал вставляется в них со стороны привода ГРМ. Распределительный вал приводится во вращение зубчатым ремнем от коленчатого вала.

В крайней опорной шейке распределительного вала (со стороны маховика) выполнена проточка, в которую входит упорный фланец, препятствующий осевому перемещению вала. Упорный фланец крепится к головке блока цилиндров двумя винтами. Сверху к опорам распределительного вала пятью болтами прикреплена ось коромысел клапанов. Коромысла удерживаются от смещения вдоль оси двумя скобами, которые крепятся болтами крепления оси коромысел. В коромысла ввернуты винты, служащие для регулировки тепловых зазоров в приводе клапанов 5 .

Регулировочные винты стопорятся от отворачивания контргайками. Седла и направляющие втулки клапанов запрессованы в головку блока цилиндров. Сверху на направляющие втулки клапанов надеты маслоотражательные колпачки. Клапаны стальные, расположены в два ряда, наклонно к плоскости, проходящей через оси цилиндров. Спереди (по ходу автомобиля) расположен ряд выпускных клапанов, а сзади — ряд впускных. Тарелка впускного клапана больше, чем выпускного.

Клапан открывается коромыслом, один конец которого опирается на кулачок распределительного вала, а другой, через регулировочный винт, на торец стержня клапана. Закрывается клапан под действием пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, которая удерживается двумя сухарями. Сложенные сухари снаружи имеют форму усеченного конуса, а изнутри снабжены упорными буртиками, входящими в проточку на стержне клапана

Как поменять опорный подшипник на Рено Логан 1.4 (1.6) — пошаговая инструкция

Передние опорные подшипники Рено Логан (7) установлены между верхней опорной чашкой пружины (8), и верхней опоры стойки передней подвески (6). Гайкой (5) подшипник зажимается между элементами (8), (6). Гайка опорного подшипника Рено Логан (3) через верхнюю чашку крепит модуль к кузову. Посмотрите устройство передней стойки на фото ниже.

Снятие и замена опоры передней стойки Рено Логан

  1. Установите автомобиль на поверхность без ям, а под задние шасси поставьте противооткатные упоры. Теперь ослабляем болты колеса.
  2. Поднимаем домкратом автомобиль, снимаем колесо.
  3. Находим кронштейн с тормозным шлангом, смазываем болт Wd-40, так же смазываем болты стойки.
  1. Откручиваем резьбовое крепление кронштейна ключом №10.
  2. Теперь находим под капотом бак с тормозной жидкостью и открываем его.
  1. Разжимаем колодки ударной отверткой, для того чтобы снять тормозной суппорт.
  2. Откручиваем болт тормозного суппорта ключом 18 мм. Нижний болт ослабляем, чтобы повернуть суппорт в левую сторону.
  1. Далее откручиваем два болта соединяющих стойку с поворотным кулаком. Используем накидной ключ, головку 18 мм, трещотку.
  2. Вынимаем болты, если потребуется выбиваем. Затем освобождаем поворотного кулак, крепим его к кузову по возможности.
  1. Нижняя часть конструкции отсоединена, далее откручиваем контргайку опорного подшипника под капотом. Смачиваем резьбу WD-40.

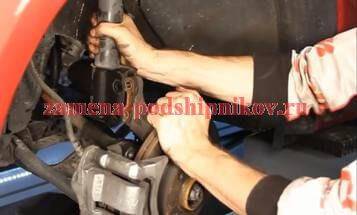

  2. Используем шестигранник на 6, и специальную головку 21 мм со сквозным отверстием. Одновременно придерживая стойку снизу, снимаем её.
  1. Откручиваем гайку с резьбы штока. Возьмите шестигранник 6 мм, с головкой 27 мм.
  2. Затем снимаем верхнюю опору передней стойки Логана, вместе с подшипником, который потребуется менять. Далее убираем чашку, отбойник, буфер хода сжатия с чехлом амортизатора.

Как заменить опорный подшипник на Рено Логан – установка нового

На шток амортизатора надевается чехол, буфер с отбойником. В опору вставляется упорный шарикоподшипник, смотрите фото.
Далее надеваем пружину

Важно соблюдать ориентацию, конец витка должен упираться в выступ на нижней и верхней тарелке стойки.

  1. Установив пружину, наживляем верхнюю опорную тарелку.
  2. Сверху надеваем опору с шарикоподшипником внутри, накручиваем гайку. Затягивание контргайки производим динамометрическим ключом (момент смотри в таблице в конце статьи). Замена «опорника» сделана, приступаем к обратной установке стойки.
  1. После замены деталей, собранную конструкцию сначала крепим к кузову, но окончательно контргайку не затягиваем.
  2. Соединяем отверстия поворотного кулака со стойкой, вставляем и затягиваем болты. Теперь прикручиваем тормозной суппорт.
  3. В завершении протягиваем верхнюю контргайку штока динамометрическим ключом и прикручиваем колесо. На этом замена «опорника» закончена.

Как поменять опорный подшипник на Рено Логан 1.4 (1.6) — пошаговая инструкция

Втулки передней опоры Рено Логан (7) устанавливаются между верхней опорной чашкой рессоры (8) и верхней опорой передней стойки подвески (6). Гайка (5) удерживает подшипник между элементами (8), (6). Гайка упорного подшипника Рено Логан (3) фиксирует модуль к кузову через верхнюю чашку. Посмотрите устройство передней стойки на фото ниже.

Далее следует технологический процесс с операциями по снятию и замене подпятника с последующей сборкой изделия. Используемый инструмент показан на фото. Чтобы увеличить изображения, нажмите на них.

Снятие и замена опоры передней стойки Рено Логан

  1. Припаркуйте автомобиль на поверхности без отверстий и установите противооткатные упоры под заднее шасси. Теперь ослабьте колесные болты.
  2. Домкратим машину, снимаем колесо.
  3. Находим кронштейн с тормозным шлангом, смазываем болт ВД-40, также смазываем болты стойки.

  1. Откручиваем резьбовое крепление кронштейна ключом №10.
  2. Теперь находим под капотом бачок с тормозной жидкостью и вскрываем его.

  1. Подденьте колодки с помощью ударной отвертки, чтобы снять тормозной суппорт.
  2. Откручиваем болт тормозного суппорта ключом на 18 мм. Ослабляем нижний винт, чтобы повернуть суппорт влево.

  1. Далее откручиваем два болта, которые соединяют рейку с поворотным кулаком. Используем накидной ключ, головку на 18, трещотку.
  2. Вынимаем болты, при необходимости выбиваем их. Затем освобождаем поворотный кулак, по возможности прикручиваем его к кузову.

  1. Нижняя часть рамы отсоединяется, затем откручиваем контргайку упорного подшипника под капотом. Смочите резьбу WD-40.
  2. Используем шестигранник на 6 и специальную головку на 21мм со сквозным отверстием. При этом, придерживая решетку снизу, снимите ее.

Процесс снятия пружины и замены верхнего опорного подшипника Рено Логан 1.4 (1.6) осуществляется без специальных креплений.

  1. Отверните гайку с резьбы штока. Возьмите шестигранник на 6 мм с головкой на 27 мм.
  2. Затем мы сняли верхнее крепление передней стойки Logan вместе с подшипником, который необходимо заменить. Далее снимаем чашку, отбойник, демпфер такта сжатия с крышкой демпфера.

Проверьте состояние упора, демпфера хода и сильфона, а также мягкость демпфера. Если какой-либо компонент поврежден, его необходимо заменить.

Как заменить опорный подшипник на Рено Логан – установка нового

На шток амортизатора надевается чехол — амортизатор со стопором. В кронштейн вставляется упорный шариковый подшипник, см фото. Далее надеваем пружину

Важно соблюдать ориентацию, конец катушки должен упираться в выступ на нижней и верхней пластинах рамы

  1. Установив пружину, грунтуем верхнюю опорную пластину.
  2. Сверху ставим опору с шарикоподшипником внутри, накручиваем гайку. Затягиваем контргайку динамометрическим ключом (на данный момент см таблицу в конце статьи). После замены «опоры» стойка устанавливается на место.

  1. После замены деталей сначала крепим собранную конструкцию к корпусу, но окончательно контргайку не затягиваем.
  2. Соединяем отверстия поворотного кулака с рейкой, вставляем и затягиваем болты. Теперь прикрутите тормозной суппорт.
  3. В конце протягиваем динамометрическим ключом верхнюю контргайку штока и зажимаем колесо. На этом замена «скобки.

Замена стабилизатора поперечной устойчивости

Подвесьте переднюю подвеску машины, подняв ее домкратами или подъемником. Перед откручиванием гайки крепления штанги стабилизаторы к рычагу передней подвески хорошенько счистите с головки винта загрязнения, так как вам придется вставить сюда ключ.

Если ключ войдет не целиком, вы можете повредить винт или ключ при откручивании гайки. Дело в том, что резьбовое соединение обычно сильно повреждено коррозией.

Стабилизатор поперечной устойчивости передней части подвески состоит из:

  1. гайка;
  2. резиновая втулка нижняя;
  3. промежуточная втулка резинометаллическая;
  4. пластиковая шайба;
  5. верхняя втулка из резины;
  6. винт;
  7. штанга стабилизатора;
  8. подушка штанги;
  9. скоба.

Используя накидной ключ, открутите гайку, которая держит штангу стабилизатора на рычаге передней подвески. При этом держите винт, предупреждая проворачивание. Снимите нижнюю втулку из резины. В углублении торца, который обращен к гайке, находится металлическая шайба.

Вытащите винт с верхней резиновой втулкой и шайбой из пластика. Рукой потяните конец штанги вниз и вытащите резинометаллическую втулку №3. Точно так же демонтируйте элементы крепления штанги стабилизатора к рычагу.

Установите новые запчасти в обратной последовательности, затягивая гайки всех винтов штанги стабилизатора, но не переусердствуйте. При установке промежуточной втулки нужно ориентировать ее вверх пазами, которые расположены на внешней части втулки.

Чтобы заменить подушку штанги стабилизатора возьмите головку с удлинителем и выкрутите болт, который держит скобу подушки и подрамник на кузове. Накидным ключом выкрутите гайку, фиксирующую скобу подушки на подрамнике. Опустите скобу. Выводя шпильку из отверстия подрамника и демонтируйте скобу, вытащив передний ее конец из паза подрамника.

Демонтируйте со штанги подушку и установите новую подушку штанги стабилизатора в обратной последовательности. Точно так же замените подушку с другой стороны. Если нужно снять штангу, отсоедините ее от рычагов подвески с двух сторон и снимите скобы. Осмотрите штангу на предмет глубокого абразивного износа в точках установки подушек.

Замена стоек амортизатора на Рено Логан: пошаговая инструкция для начинающих

Демонтаж и установка стоек амортизатора представляют собой сложно компонентную процедуры, для успешного завершения которой необходимо четко придерживаться инструкции – в противном случае автомобиль получит уязвимость в ходовой части или подвески кузова. Для замены стоек амортизатора на Рено Логан потребуется:

  • Для начала загнать транспортное средство на площадку с ровной поверхностью и установить противооткатные упоры под неремонтируемый мост колесной базы. Далее передвигаем селектор КПП в любое положение, включая передачу и зажимаем стояночный тормоз – это позволит зафиксировать подвеску автомобиля в статическом положении и предотвратить увеличение длинны пружины амортизатора;
  • Далее приподнимаем нужную сторону автомобиля и демонтируем колесо и тормозной механизм. Для ускорения процедуры обслуживания тормозной комплекс можно просто отвернуть в сторону, предварительно отпустив нижнее и открутив верхние крепления;
  • Затем демонтируем уплотнитель моторного отсека и сопутствующие элементы, которые мешают демонтажу стойки с верхней части. Далее снимаем заглушку и откручиваем фиксирующие крепления на верхней части детали – для максимального удобства рекомендуется использовать накидную головку с удлинителем;
  • Теперь со стороны колеса фиксируем специальными стяжками пружину амортизатора и демонтируем нижние крепления стойки, после чего извлекаем деталь наружу. После демонтажа обрабатываем посадочные места подвеской жидкостью для удаления следов коррозии или хорошо протираем керосином, а затем удаляем налет жесткой щеткой и вытираем ветошью.
  • Перед установкой нового амортизатора рекомендуется также обработать всю систему подвески антикоррозийным составом, а также заменить деформированные пыльники или фиксирующие болты, что положительно скажется на эксплуатационном ресурсе новых комплектующих;
  • Теперь устанавливаем новый комплект амортизатора на автомобиль по данной инструкции в обратном порядке. Также если на старых деталях необходимо только заменить стойку или пружину амортизатора требуется зажать пружину стяжками и демонтировать специальным съемником, после чего установить новые комплектующие и зафиксировать механизм крепления с обеих сторон;
  • После замены стойки амортизатора повторяем аналогичную процедуру со второй стороной кузова. Помните, производить замену комплектующих подвески транспортного средства необходимо только парой – в противном случае обслуживание негативно скажется на эксплуатационном ресурсе деталей и снизит эффективность управляемости автомобиля.

Установка деталей амортизатора своими руками не отличается излишней сложностью, благодаря чему свободно выполняется в домашних условиях, позволяя сэкономить семейный бюджет – стоимость данной процедуры на СТО зачастую достигает стоимости нового комплекта деталей. Это как раз тот случай, когда не стоит переплачивать!

Восстановление элементов подвески Лады Ларгуса

Ремонтные работы в основном связаны со снятием и заменой изношенных деталей. Для их проведения обязательно потребуется следующий набор инструментов:

  • домкрат (если нет подъемника);
  • комплект торцевых головок и гаечных ключей;
  • отвёртки;
  • молоток, монтажная лопатка и др.

Ремонт подвески сзади и спереди отличается незначительно. К тому же конструктивно передняя подвеска сложнее. Поэтому большая часть работ по смене вышедших из строя деталей рассматривается спереди.

Замена стабилизатора поперечной устойчивости

Элементы в процессе износа трескаются, рвутся, изнашиваются, из-за чего появляется люфт в местах соединений. Поэтому в случае со стойками стабилизатора подвески Ларгуса требуется поменять изношенные резиннометаллические детали. Замена стабилизатора Лада Ларгус выглядит следующим образом.

  1. Вывесить переднюю часть автомобиля (или воспользоваться подъемником).
  2. Открутить крепление стабилизатора к рычагам (предварительно стоит очистить винт от загрязнений для возможности воспользоваться накидным ключом).
  3. Во время откручивания крепления (гайки) ключом следует удерживать винт, не допуская проворачивания.
  4. Снять нижнюю резиновую втулку.
  5. Вытащить винт вместе со втулкой и расположенной ниже пластиковой шайбой.

Аналогичным образом снимаются крепёжные детали стабилизатора и рычага подвески. Новые детали устанавливаются в порядке, обратном снятию. При затяжке креплений не нужно перетягивать. Для замены подушек штанги необходимо открутить болт крепления скобы и подрамника с помощью накидного ключа. Далее следует демонтировать подушку и установить на её место новую деталь в обратном порядке. Аналогичным образом меняется подушка штанги подвески с другой стороны.

Замена рычагов

На автомобилях Лада Ларгус не так часто необходимо их поменять. Обычно это делается во время смены шаровых опор или сайлентблоков. Для работы нужно также вывешивать всю переднюю часть – при поднятии только одной стороны снять рычаг не даст стабилизатор.

Какие неисправности бывают

Чтобы понять, какие неисправности опорного подшипника бывают, и проверить их состояние, нужно открыть капот, с усилием опереться об упорную чашку лонжерона и несколько секунд покачать машину вверх-вниз. Если возникнет стук или люфт, подшипник подлежит замене.

Помимо этого, можно попросить помощника интенсивно повращать рулевым колесом и в это время проконтролировать ход подшипника. Если будет смещение стойки или замечен люфт, то замена неизбежна.

Также показателем неисправности механизма может стать положение штока стойки амортизатора. Если он в надлежащем состоянии, он не будет выступать за границу чашки. На Логане такой элемент, как опорный подшипник, не подлежит восстановлению, единственный выход – его замена.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
