Замена ремня ГРМ Lada Priora: что нужно знать

О двигателях

Автомобиль производили в период с 2007 по 2020 г., он заменил ВАЗ 2110. Первые Приоры оснащали двигателями от предыдущей модели с некоторыми доработками, у них был индекс 21116. В головке блока стояли 8 клапанов, привод ГРМ был с зубчатым ремнём. Специалисты отмечают у этого мотора хорошие экологические показатели, снижение шумности в работе, повышение мощности. Двигатель рядного типа, в системе питания используется инжектор. Как недостаток отмечено снижение ресурса мотора против заявленных производителем показателей.

Двигатель 21126

После дальнейшей модернизации мотора появилась версия 21126, которая базируется на прежнем блоке цилиндров от ВАЗ 21083, она получила двухвальную головку блока цилиндров. Новый силовой агрегат Приора 16 клапанов стал немного сложнее, но получил прибавку в мощности, стал ещё более экономичным. Клапанный механизм этого двигателя получил изменённую конструкцию привода, она по-прежнему была ременной. Длина привода стала больше, поэтому внедрили автоматическую систему натяжения зубчатого ремня. Несколько позже машину комплектовали такими моторами, как ВАЗ 21127, ВАЗ 21128, которые представляли собой модернизированный вариант ВАЗ 21126.

Гнёт ли клапана

Бензиновые двигатели внутреннего сгорания современных автомобилей работают на высококачественном бензине с октановым числом 95 и выше. Для таких сортов топлива необходима высокая степень сжатия в конце рабочего хода поршня. Этого конструкторы добиваются за счёт уменьшения камеры сгорания в головке блока цилиндров. Такая особенность конструкции двигателя таит в себе опасность повреждения клапанов, в некоторых случаях и поршней, шатунов в моторе. Это может произойти при обрыве ремня или срезании его зубьев.

Моторы ВАЗ 21083 не имели такой проблемы так как в поршнях были отлиты углубления для головок клапанов. Поэтому встреча их с поршнями не была опасной. На двигателях новой серии от этого отказались чтобы повысить эффективность, мощность, другие показатели моторов. Конструкторы считают, что, если своевременно производить замену выходивших свой срок деталей привода механизма ГРМ на Приоре, таких проблем не будет. Каждый владелец 16 клапанной Приоры должен помнить о том, что при обрыве зубчатого ремня в ГРМ происходит повреждение клапанов. На вопрос о том гнёт ли клапана на 16 клапанной Приоре, ответ будет только утвердительный, да.

Как проверить ремень ГРМ?

Перед вами пошаговая инструкция с фотографиями, которые я сделал во время проверки ремня на Приоре с ГУР:

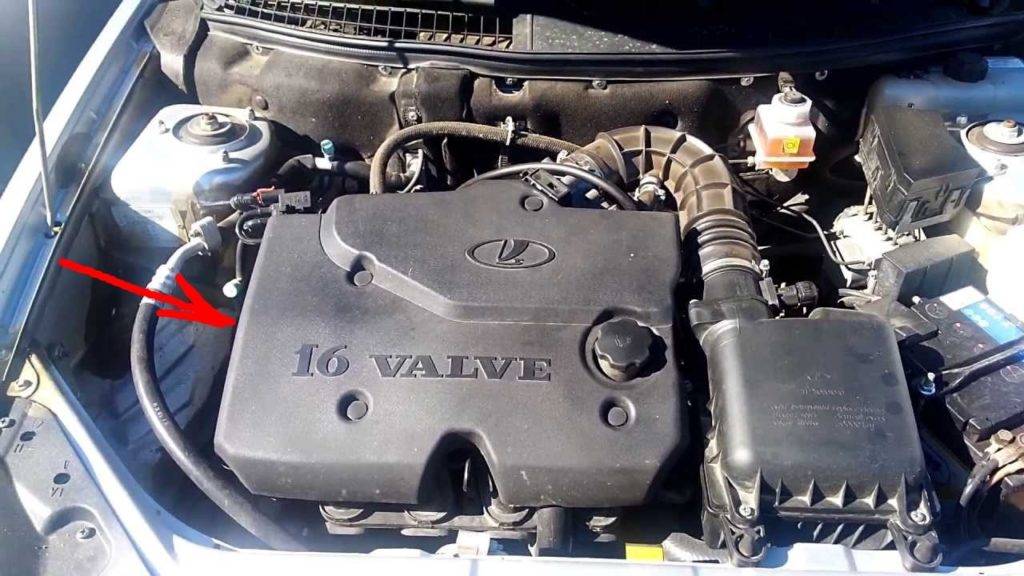

Для тех, кто не знает расположение этого элемента смотрим фото.

Ремень ГРМ находится слева сбоку если смотреть как на фото

Автомобиль устанавливаем на ровной поверхности и фиксируем его ручником. Обязательно ставим упоры под колеса, чтобы исключить самопроизвольное движение авто.</li>Снимаем защитный чехол двигателя. Ослабляем ремень привода генератора. Для этого необходимо открутить натяжной валик накидным ключом «17» и демонтировать. Снять ремень полностью не получится, поэтому просто скидываем со шкивов и оставляем висеть.</li>

На фото натяжной ролик генератора, который нужно снять

Ремень ГРМ закрыт двумя пластиковыми кожухами. Для проверки достаточно снять верхний. Откручиваем 5 болтов его крепления специальной головкой TORX 30 («звёздочка»). Снимаем кожух.</li>

Расположение болтов крепления крышки ГРМ

Теперь следует поднять домкратом правую сторону авто и вывесить переднее правой колесо. Предварительно включаем 5-ю скорость КПП.</li>

Подвешиваем правую сторону передка на домкрате

Вращаем двигатель за колесо автомобиля и осматриваем ремень. На нем не должно быть масляных пятен, трещин, расслоений резины и так далее. Любой дефект и трещина – замена ремня.</li>

Ремень не должен иметь повреждений, масляных пятен, трещин и т.д.

После того как мы убедились в исправности ремня, необходимо проверить его натяжение. Сопоставляем метки на зубчатых колесах с метками на двигателе после чего смотрим на ролик натяжителя. Выступающая часть должна совпадать с пазом как на фото. Если это так, то ремень натянут нормально.</li>

Вот так должны располагаться метки

После всех процедур собираем конструкцию в обратной последовательности.</li>Не забываем правильно натянуть ремень генератора. Чтобы проверить его натяг проворачиваем ремень на участке между шкивом генератора и шкивом на двигателе. Натянутый ремень не должен вращаться более чем на 90 градусов.</li>Регулировка привода генератора осуществляется накидным ключом «17» и специальным ключом похожим на те, которыми зажимают шайбу болгарки. Ослабляем натяжной ролик гайкой и регулируем положение ролика специальным ключом. Выставив натяжение, зажимаем гайку.</li></ul>

Замена ремня ГРМ

Инструмент, который понадобиться:

  • Трещотка с двумя удлинителями
  • Головка на «17» и «15»
  • Шестигранник на «6» или Torx T30 (звездочка)
  • Ключ для натяжения ремня ГРМ и ремня генератора
  • Рожковые ключи на «13»
  • Ремень ГРМ и ролики

Процесс работы

Подготовить автомобиль, зафиксировать его в исходном положении, поддомкратить переднее правое колесо, установив упоры под задние колеса.

Снимаем колесо и защитные кожухи моторного отсека

Снимаем ремень генератора, для этого необходимо ключом на «17» ослабить натяжной ролик и демонтировать ролик, ремень останется висеть на подушке т.к. для его демонтажа нужно снимать опору двигателя.

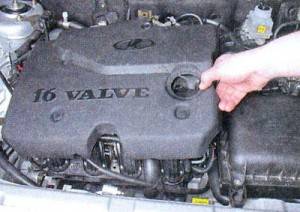

Снимаем декоративный кожух двигателя, потянув его вверх на себя с каждого краю.

Откручиваем  5 болтов верхнего защитного кожуха ГРМ под шестигранник на «6» или Torx T30 в зависимости от года выпуска автомобиля и снимаем его.

Откручиваем  2 болта нижнего защитного кожуха ГРМ под шестигранник на «6» или Torx T30 в зависимости от года выпуска автомобиля и снимаем его.

Далее необходимо открутить шкив коленчатого вала, для этого понадобиться трещотка с двумя удлинителями и головкой на «17».

Чтобы открутить болт фиксирующий шкив генератора необходимо поставить автомобиль на передачу, вставить отвертку в вентилирующее отверстие тормозного диска.

Перед тем как скинуть ремень генератора с шестерней, необходимо выставить метки. Метки на распределительных валах необходимо выставить как на картинке.

Метка на шестерне коленчатого вала есть не на всех модификациях авто поэтому лучше всего найти метку на маховике, находится она под резиновой заглушкой, под термостатом.

Метка на маховике

Метка на шкиве коленчатого вала

Далее ключом на 15 откручиваем натяжной ролик и снимаем ремень ГРМ.

Ключом на 15 откручиваем и снимаем обводной ролик.

Установка нового ремня

Устанавливаем новые ролики на место, затягиваем только обводной ролик.

Выставляем метки ГРМ и накидываем ремень на шкивы.

Далее когда ремень будет надет и метки будут выставлены, необходимо натянуть ремень.

Натяжка ремня ГРМ происходит в автоматическом режиме самим роликом, но изначально ролику нужно придать натяжение пружины, для этого нужно совместить метки на ролики, так как показано на картинке.

После натяжке ремня, необходимо проверить метки ГРМ, для этого вкручиваем болт крепление шкива и проворачиваем коленчатый вал по часовой стрелки 2-3 оборота и снова сверяем метки.

Далее процесс сборки и установки происходит в обратной последовательности снятию ремня ГРМ.

Запускаем двигатель.

Процесс замены ремня ГРМ завершен, как можно заметить ничего сложного в этом нет.

Как выставить метки ГРМ

Угол опережения зажигания Знание, как выставить метки ГРМ, становится необходимо водителю, когда ремень рвется. На автомобилях ВАЗ с 8-клапанным двигателем, при обрыве ремня ГРМ, клапаны остаются не поврежденными, поэтому и процесс замены старого ремня на новый пройдет проще и быстрее. На всех остальных автомобилях, одновременно с заменой ремня ГРМ, придется сделать и ремонт ГБЦ. Рассмотрим снятие и установку нового ремня ГРМ на примере автомобиля ВАЗ 2109.

Признаки обрыва ремня ГРМ

1. Нет искры. 2. Двигатель не заводится. 3. Увеличилась, в сравнении с обычной, скорость вращения коленвала.

Очень подробно вся последовательность действий освящена в видео «Замена ГРМ Рено Логан», смотрите ниже.

Снятие ремня ГРМ

1. Установите автомобиль на стояночный тормоз и под задние колеса подложите упоры.

2. Нужно поддомкратить правое колесо спереди и снять его. Снятое колесо подложить под картер двигателя, чтобы не повредился тормозной диск, если автомобиль вдруг сорвется с домкрата.

3. Открыв капот, открутить три болта крепления кожуха ГРМ, с помощью ключа на 10.

4. Теперь нужно снять шкив с коленвала: для этого сначала слегка открутите гайку на генераторе и снимите ремень привода ГРМ, а потом открутите болт, крепящий шкив к коленвалу, с помощью ключа на 19. На автомобилях с инжекторными двигателями нужно будет, чтобы помощник жал на педаль тормоза, при включенной пятой скорости. На автомобилях с карбюраторными двигателями помощник не нужен, а чтобы коленвал не проворачивался, нужно в прорезь шкива засунуть отвертку. Итак, болт, соединяющий шкив с коленвалом, откручен.

5. С помощью ключа на 17, снять натяжной ролик – его тоже нужно обязательно менять, если вы меняете ремень ГРМ.

6. Снимите ремень и оцените помпу на степень износа (признаки неисправности помпы). Самое главное в исправной помпе – отсутствие люфтов. Люфт легко определить, если подвигать шкив помпы в разные стороны: если при этом по краю ремня появится выработка, это знак того, что насос сильно изношен и нуждается в замене. Вообще-то помпу нужно менять одновременно с каждым вторым разом смены ремня ГРМ.

Как выставить метки ГРМ

Для выставления меток ГРМ на автомобиле ВАЗ 2109, понадобятся ключи на 17 и 19.

А) Сначала нужно установить новый натяжной ролик.

Б) Повернуть шкив распредвала до того уровня, когда метка на распредвале установится напротив планки, расположенной на блоке двигателя. С этого момента не прикасайтесь к распредвалу, чтобы метки остались стоять в этом же положении.

В) Наживите на коленвал болт, для выставления шкива по меткам. Нужно провернуть коленчатый вал до такого уровня, в котором метка на шкиве будет расположена строго по вертикали (1-й ориентир). Чтобы убедиться в правильности установки метки, из картера сцепления нужно вытащить резиновую заглушку.

Через появившееся смотровое окошко вы сможете увидеть маховик. На маховике есть метка: если настройка выполнена правильно, то эта метка также будет расположена напротив планки блока двигателя. Это 2-ой ориентир, подтверждающий точность настройки.

7. Надеть ремень ГРМ сначала на шкив коленвала, а затем – распредвала.

Как натянуть ремень ГРМ?

Установите специальный ключ в натяжной ролик ГРМ (если такого ключа нет, можно обойтись отверткой и парой саморезов). Если есть возможность провернуть ключ на самом длинном участке на 90°, то это нормальное натяжение. При этом, ключ не должен прокручиваться вхолостую.

Если повернуть ключ не получается вовсе, значит, натяжение слишком сильное, и его нужно ослабить. Чтобы это сделать, нужно ослабить гайку в натяжном ролике и снова постараться провернуть спецключ на угол 90°.

Прокрутить коленвал ключом на несколько оборотов и снова убедитесь в том, что вам удалось выставить метки ГРМ правильно. Теперь можете окончательно собирать узел и заводить двигатель.

Видео: Замена ГРМ Рено Логан

Как выполняется замена ГРМ Приора

Итак, подобрав подходящий ремень ГРМ на Приору (независимо от производителя, важно подбирать ремень ГРМ Приора 16 клапанов), можно приступать к процедуре замены. Ремень по ширине должен быть 22 мм, количество зубьев составляет 137. После снятия крышки механизма газораспределения, необходимо сначала выставить по меткам сам ГРМ

Для этого коленвал и распределительные валы ставятся в ВМТ такта сжатия первого цилиндра

После снятия крышки механизма газораспределения, необходимо сначала выставить по меткам сам ГРМ. Для этого коленвал и распределительные валы ставятся в ВМТ такта сжатия первого цилиндра.

Чтобы провернуть коленвал, по часовой стрелке ключом на 17 прокручивается болт крепления шкива привода вспомогательных агрегатов до того момента, пока не произойдет совмещение меток на зубчатых шкивах распредвалов с метками на задней крышке привода.

Также чтобы проверить положение коленвала, нужно вытащить заглушку из резины (стоит сверху картера сцепления). Риска на маховике должна быть напротив прорези верхней крышки картера сцепления.

Затем нужно фиксировать коленвал. Для этого в момент откручивания болта крепления шкива привода навесных агрегатов следует пригласить помощника, который включит 5 передачу и нажмет на тормоз.

Теперь шкив можно снять, параллельно демонтируется шайба. Чтобы было удобнее собирать все обратно, перед снятием ремня  шкивы распределительных валов можно зафиксировать по отношению друг к другу. Для этого подойдут заранее подготовленные колышки из дерева.

Деревянные клинья можно слегка забить между зубьев шкивов. Затем ключом на 15 следует ослабить затяжку болта крепления натяжного ролика ремня ГРМ. Ролик повернется, натяжение ремня будет небольшим, что позволит снять его с распредвалов. Теперь ремень можно снять со шкивов помпы и коленвала.

Важно следить за тем, чтобы после снятия ремня коленчатый вал и распредвалы больше не крутились, так как можно случайно столкнуть поршни и клапана!

Что касается замены ГРМ, сначала меняется натяжной ролик, затем опорный. Ролики снимаются вместе с болтом и упорными шайбами. Параллельно нужно проверить состояние помпы

Важно, чтобы не было подтеков тосола, вал помпы должен легко крутиться, не должно быть люфтов и т.д. Если помпа не в порядке, ее также нужно заменить. Кстати, перед тем, как поставить новые ролики ГРМ на Приору, резьбу болтов крепления следует промазать специальным фиксирующим герметиком

Также болт крепления опорного ролика можно сразу затянуть (момент 34–41 Н·м), тогда как болт крепления натяжного ролика до конца затягивать на данном этапе не стоит

Кстати, перед тем, как поставить новые ролики ГРМ на Приору, резьбу болтов крепления следует промазать специальным фиксирующим герметиком. Также болт крепления опорного ролика можно сразу затянуть (момент 34–41 Н·м), тогда как болт крепления натяжного ролика до конца затягивать на данном этапе не стоит.

Далее можно переходить к монтажу ремня ГРМ

Перед его установкой важно проверить, чтобы совпали установочные метки распредвалов с метками на задней крышке привода. Если шкив привода агрегатов снят, в этом случае легко определить положение коленвала (метки на зубчатом шкиве коленвала с меткой на крышке масляного насоса должны совпасть). Теперь остается только надеть зубчатый ремень на шкив коленвала

Главное, натянуть обе части ремня, заведя переднюю часть за опорный ролик. В то же время заднюю часть надевают на шкив помпы и заводят за натяжной ролик. После можно накидывать ремень на шкивы распредвалов. Если шкивы ранее были зафиксированы, нужно убрать все стопоры. Затем можно отрегулировать натяжение ремня ГРМ способом, описанным выше

Теперь остается только надеть зубчатый ремень на шкив коленвала. Главное, натянуть обе части ремня, заведя переднюю часть за опорный ролик. В то же время заднюю часть надевают на шкив помпы и заводят за натяжной ролик. После можно накидывать ремень на шкивы распредвалов. Если шкивы ранее были зафиксированы, нужно убрать все стопоры. Затем можно отрегулировать натяжение ремня ГРМ способом, описанным выше.

Завершающим этапом становится установка шкив привода навесных агрегатов. После этого следует провернуть коленвал за болт крепления шкива на 2  оборота по часовой стрелке. Далее следует проверить, чтобы метки коленвала и распредвалов точно совпали, а также сам ремень был натянут должным образом.

Если заметны отклонения, весь процесс регулировки и/или установки следует повторить. В случае, когда метки совпали, можно полностью затянуть болт крепления натяжного ролика (момент от 34 до 41 Н·м), а также болт крепления шкива привода навесных агрегатов (момент затяжки болта 105 или 110 Н·м).

Какой пробег должна иметь машина для замены ремня?

Замена моторного ремня

Менять ремень полагается необходимым, по мнению самого «АвтоВАЗа», когда Приора имеет пробег около 200 000 километров, однако считается, что при коротких заездах по городу этот элемент снашивается быстрее, поэтому согласно опросам, некоторые его меняют уже на 40 000 километрах, другие же только на 60-тысячном пробеге. Проводить осмотр этой детали нужно каждый 50 тысяч километров. Первыми признаками того, что ремень газораспределительного механизма нужно заменить, являются следующие:

  • посторонние шумы при работе двигателя;
  • трудности при запуске автомобиля Приора;
  • двигатель имеет очень сильную вибрацию (до дрожи по всему корпусу);
  • выхлопные газы чернее, чем обычно.

Небольшой пробег машины не всегда может гарантировать, что уже не сложилась ситуация, когда нужно менять ремень. Очень часто ременной привод досрочно изнашивается из-за того, что на него через сальники проникает масло, щели в кожухе дают возможность для проникновения грязи. Эти компоненты быстро разрушают резину ремня, т. к. она отслаивается от корда, а пыль в смеси с маслом дает разрушительный абразивный эффект. Здесь нужно устранить причины по протечке масла и визуально осмотреть саму деталь. Считается, что небольшие загрязнения можно удалить обтирочной бумагой или ветошью (если нет разрывов), и пройдет еще много времени до момента, когда менять ремень будет действительно нужно.

Замена ремня должна производиться своевременно, не дожидаясь его обрыва, т. к. последний весьма чреват в плане расходов на ремонт двигателя (от 10-12 тысяч рублей). Это обуславливается тем, что в моторах Приоры поршни не обладают выемками под клапаны, как это было на ВАЗ 2110, поэтому, если произошел обрыв ремня ГРМ, с большой вероятностью будет «встреча» поршней с клапанами, при этом последние изгибаются.

Этапы выполнения работ по замене ремня ГРМ

Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.

1. Подготовка

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.

В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.

Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.

Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.

Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.

Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.

2. Демонтаж защиты

Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.

Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13

Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них

Лада Приора: ремень ГРМ, его проверка и подтяжка

Итак, выше уже было сказано, что если рвется ремень ГРМ на Приоре, это приводит к тому, что гнет клапана. Вполне очевидно, что состояние ремня лучше проверять часто (каждые 40 тыс. км. пробега). Еще добавим, если рассматривать, когда меняется ремень ГРМ, заменять данный элемент с учетом особенностей его конструкции и работы следует каждые 60 тыс. км.

Опытные же специалисты и вовсе рекомендуют проверять ремень каждые 25 тыс. км., а менять ремни лучше каждые 50 тыс. км. пробега или через 4 года эксплуатации (в зависимости от того, что наступит раньше). И это касается не только Приоры, но и других авто с ременным приводом ГРМ.

Идем далее. Проверять состояние ремня, а также его натяжение нужно на холодном моторе. Допускается нагрев не выше 35 градусов Цельсия.

Если автомобиль укомплектован кондиционером, тогда нужно снять ремень привода агрегатов и натяжной ролик;
Затем следует установить опору двигателя, немного затянув винты крепления самой опоры. Далее следует ключом открутить 5 винтов крепления передней верхней крышки привода ГРМ.
Теперь крышку можно снять. Чтобы осмотреть ремень ГРМ, коленвал следует проворачивать по часовой стрелке. Чтобы это сделать, нужно включить 5 передачу и подталкивать машину вперед. Еще авто можно приподнять, вывесив переднее колесо и вращая его по часовой стрелке.
Поверхность ремня, особенно его зубчатой части, не должна быть с трещинами, зубья должны быть целыми, без заломов и других дефектов, резина должна быть цельной, без расслоений до корда и т.д. Также на ремне не должно быть следов трения или перегрева.
Внимательно следует осмотреть и торцевые части, не допускается расслоения и повреждений. Также ремень не должен сильно расходиться по меткам. Если это так, тогда ремень ГРМ сильно растянут.
Еще на ремне ГРМ не должно быть следов моторного масла

Даже если ремень визуально в хорошем состоянии, важно понимать, что масло разъедает резину. По этой причине замасленный ремень следует поменять.

Так или иначе, но обнаружение дефектов потребует замены ремня ГРМ. При этом если видно масло на ремне (нужно точно понять, что это именно масло, а не тосол), сначала нужно определить, откуда оно попадает, устранить причину, а уже затем ставить новый ремень механизма газораспределения.

Также необходимо проверять и натяжение ремня. Чтобы это сделать, нужно учесть, что на автомобиле Приора метки ГРМ нанесены на шкивы распредвалов. Для проверки следует провернуть коленвал по часовой стрелке до того, пока метки на зубчатых шкивах распредвалов не совместятся с вырезами на задней крышке привода газораспределительного механизма. В том случае, если шкивы случайно были провернуты дальше, чем нужно, потребуется провернуть коленчатый вал на 2 оборота.

Если ремень ГРМ нормально натянут, выступ прямоугольной формы внутренней втулки натяжного ролика совпадает с вырезом его наружной обоймы. Если сам ремень в порядке, при этом указанные метки немного не совпадают (больше чем на ½ от общей ширины выступа), тогда нужно регулировать натяжение ремня ГРМ. Чтобы решить эту задачу, необходимо обнаружить натяжной ролик ГРМ Приора.

Сначала ключом на 15 следует ослабить затяжку болта крепления натяжного ролика. В случае, когда ремень прослаблен, нужно добиться точного совмещения выреза наружной обоймы ролика с выступом прямоугольной формы внутренней втулки ролика. Затем ключом на 15 следует затянуть болт крепления натяжного ролика. Момент затяжки составляет от 20 до 25 «ньютонов».

Фактически, чтобы натянуть ремень, натяжной ролик следует провернуть против часовой стрелки. Если же ремень нужно ослабить, тогда ролик поворачивают по часовой стрелке.

Чтобы это сделать, в пазы наружной обоймы ролика вставляется специальный ключ (напоминает два стержня, прикрепленных к основанию). Далее ремень можно натянуть до того момента, пока вырез наружной обоймы не совпадет с прямоугольным выступом внутренней втулки. Завершением будет затяжка болта крепления ролика (момент затяжки 34–41 Н·м.).

Обратите внимание, если ремень ГРМ перетянут, это сокращает его срок службы, а также ресурс помпы, натяжного ролика и направляющего ролика. Если же ремень ГРМ недостаточно сильно натянут, это также снижает его ресурс, а также может стать причиной смещения фаз газораспределения

Как минимум, двигатель будет работать нестабильно, а если ремень ГРМ перескочит, погнет клапана. Если после регулировки натяжения метки не совпадают, процедуру нужно повторить. В случае, когда отрегулировать натяжение не удается, следует заменить ремень ГРМ.

Проверяем состояние ремня

Регламент проверки этого узла, требует проведения осмотра в холодном состоянии двигателя. Снять внешний защитный кожух для возможности осуществления зрительного контакта поверхности деталей узла газораспределения. Получив доступ непосредственно к грм, вращая его привод детально осмотреть обе стороны расходника, на наличие какого либо рода дефектов (износ, сорванные зубья, торчащий корд, расслоения резины и т.п.). тщательной проверки подлежат ролики натяжителей, которые при наличии механических повреждений и большого люфта, способствуют усиленному износу расходника. Не допускается присутствие на поверхности резиново — технической детали масляных пятен, способствующие разрушению его структуры. При обнаружении немедленно свести с поверхности.

Любой автомеханик объяснит автомобилисту, что ремень ГРМ необходимо регулярно менять, иначе его разрыв во время эксплуатации повредит транспортное средство. Заменить деталь смогут все автомобилисты, если правильно проведут подготовительный этап, уберут на время мешающие компоненты, и выставят метки ГРМ на Приоре.

Специалисты советуют проверять состояние данного компонента механизма каждые пройденные 105 тысяч километров. Для автомобилистов будет полезным узнать, как разобрать механизм и проверить, нет ли повреждений на ремне.
