Замена форсунок омывателя лобового стекла на Рено Логан своими руками

Не работает омыватель лобового стекла сандеро

Неисправность омывателя заднего стекла не столь критична, как поломка омывателя переднего, однако, в определенных условиях способна доставить водителю немало неприятностей. В отличие от многих седанов, в Степвее заднее стекло очень часто используется воителями для обзора дорожной ситуации позади автомобиля.

В нашей сегодняшней статье мы решили обозначить наиболее частые причины, по которым не работает омыватель заднего стекла в Renault Sandero Stepway.

Прежде, чем приступить к обзору этих причин, хотелось бы вкратце рассказать, как работает вся эта система.

Элементы управления омывателями стекол (как переднего, так и заднего) в Степвее находятся на левом подрулевом переключателе. Когда мы нажимаем рычажок или крутим колесико для включения заднего омывателя, активируется насос, установленный под капотом на бачке, в котором залита вода или омывающая жидкость. От этого бачка к форсункам переднего и заднего омывателя идут гибкие трубки, в которые насосом нагнетает жидкость и затем под давлением разбрызгивается из форсунок на стекло. Как видите, система очень простая и соответственно, все основные причины ее неисправности, поместятся на пальцах одной руки.

А теперь, собственно, перейдем к обзору наиболее распространенных причин поломки омывателя.

Неисправен насос омывателя, который подает воду из бачка в шланги

У Степвея насос омывателя всего один и если передний омыватель работает, а задний нет, то эту причину можно сразу же исключать. Кроме того, при неисправности моторчика вы не услышите характерного жужжащего звука его работы. Если же все-таки неисправен насос, то причины, по которым он выходит из строя, могут быть разными. Например, если с наступлением морозов вы забыли заменить воду на зимнюю жидкость, вода превратится в лед и затем, при включении омывателя, ротор моторчика заклинит, при этом, может сгореть обмотка электродвигателя.

Иногда в насосе от вала двигателя отрывается крыльчатка. В этом случае, насос будет жужжать, но жидкость в шланги подаваться не будет.

В любом случае, насос необходимо будет снимать и смотреть причину неисправности.

Электрика

Здесь, в первую очередь, стоит обратить внимание на предохранитель. Возможно, он просто перегорел и его потребуется заменить

Помимо проблем с предохранителем, может отсутствовать напряжение на проводах, падающих питание к насосу. Его можно проверить с помощью специальных приборов. Если напряжение на проводах отсутствует и при этом, предохранитель цел, то, возможно произошел обрыв контактов на подрулевом переключателе, либо где-то в цепи.

В редких случаях причиной выхода омывателя заднего стекла из строя может стать какая-нибудь общая проблема с электрикой. Например, окисление контакта, который входит в цепь питания насоса омывателя. Выявление такого рода неисправностей требует привлечения специалиста, обладающего знаниями и навыками работы в вопросах электропитания автомобиля.

Обрыв шланга, подающего омывающую жидкость

Иногда случается так, что шланги, по которым подается жидкость к форсункам, соскакивает с так называемого «тройника» (это деталь, с помощью которой вода, подаваемая из бачка, разводится по отдельным шлангам в нужных направлениях – к переднему и заднему стеклам). В Степвее этот тройник расположен под капотом.

В более редких случаях бывает так, что подающие шланги разрываются или же ломается тройник. К примеру, зимой, в морозную погоду, при открывании/закрывании багажника, шланги, расположенные в этом районе, могут повредиться, если внутри них находится лед.

Засор бачка или подающих жидкость шлангов

Если в бачке или в трубках, по которым подается омывающая жидкость, по каким-то причинам попала грязь, ее следует продуть

При использовании компрессора делать это следует осторожно, дабы не повредить систему

Забились жиклеры форсунок омывателя

Эта проблема лечится чисткой форсунок тонкой иголочкой. В особо тяжелых случаях – продувкой. Зимой же форсунки могут просто банально замерзнуть и для того, чтобы их отогреть, потребуется кипяток или некоторое время, в течение которого форсунки сами оттают от тепла двигателя, идущего из-под капота.

И наконец, еще одна возможная причина неисправности омывателя – это вариант «для блондинок». Если у вас не льется на стекло вода, откройте капот и загляните в бачок омывателя. Возможно там просто закончилась жидкость…

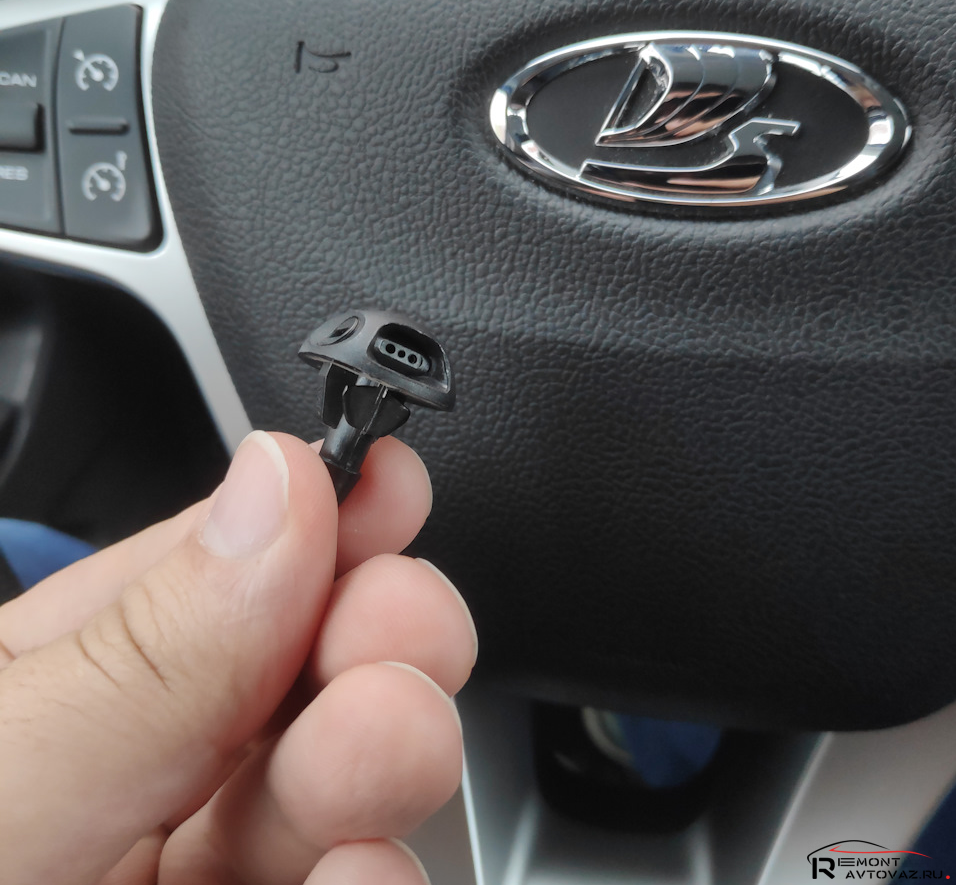

Как заменить форсунки

Форсунки редко приходится заменять, но и они периодически выходят из строя — это происходит из-за наслоившейся грязи или сора, которые блокируют струю, изменяют ее направление. Также за подобным явлением может стоять сломавшийся насос, надорванные шланги или недостаток жидкости в баке.

Очистка

Засоренные распылители прочищают иголкой, булавкой или проволочкой диаметром до 0,5 мм, при этом распылители поворачивают так, чтобы они направляли струи на верхнюю и среднюю части окна. Если прочистить не получается, иголка гнется или вообще сломалась, придется производить замену. Жиклеры заднего омывателя не регулируемые, их чистят, либо сразу меняют. Срок их службы гораздо дольше, чем у «лобовухи».

Замена

Сломавшиеся форсунки меняют в следующем порядке:

1. Открывают капот, отсоединяют шланги;
2. Форсунку вынимают из отверстия на капоте, прижав шлицевой отверткой фиксатор;
3. Ставят новые детали в последовательности, обратной снятию, установив в гнездо, на форсунку нажимают до щелчка фиксатора.

Состав системы вентиляции/отопления Renault Logan

Комплектация автомобиля может быть разной. В бюджетном сегменте представлены модели, оснащённые только системой вентиляции/отопления, в топовых конфигурациях присутствует полноценная климатическая система, дополненная автокондиционером.

Но если последний предназначен для создания комфортного микроклимата ТВ жаркое время года, то печка и её компоненты, входящие в систему охлаждения силового агрегата, отвечает за обогрев салона.

Рассмотрим состав системы вентиляции/отопления автомобиля, поскольку вторая не может работать без первой, являясь её компонентой, интегрированной в общую схему климатической установки.

Схема отопителя Renault Logan включает радиатор, выступающий в качестве теплообменника (именно его часто именуют печкой), вентилятор с электроприводом, систему воздуховодов, сопряжённых с дефлекторами. В эту схему может быть включён салонный фильтр. Он хотя и предназначен для очистки от различных загрязнителей поступающего в салон забортного воздуха, может опосредованно влиять на работу отопителя.

Дефлекторы предназначены для обдува конкретных зон автомобиля: ветрового/передних боковых стёкол, области ног и верха салона автомашины.

Блок управления климатической системой

На центральной консоли торпеды (панели приборов) расположен блок, с помощью которого осуществляется управление работой печки и системы вентиляции. Он включает три рукоятки и кнопки включения автокондиционера и режима рециркуляции:

• слева расположен регулятор, отвечающий за распределение потоков воздуха;
• в центре находится регулятор переключения скорости вращения вентилятора;
• правая рукоятка отвечает за регуляцию температуры воздуха, дующего их дефлекторов;
• между левой и средней рукояткой расположена кнопка включения автокондиционера;
• справа находится рычаг включения режима рециркуляции.

Два первых регулятора характеризуются дискретным режимом работы, третий – плавной регулировкой.

Регулятор распределения воздушных потоков работает в следующих режимах, обозначенных соответствующими общепринятыми пиктограммами:

• обдув лобового стекла и окон передних дверей (задействуется соответствующие воздуховоды);
• обдув зоны головы водителя/переднего пассажира, используется центральный дефлектор;
• обдув одновременно верхней и нижней части салона;
• обдув только ног, при этом имеются воздуховоды, проходящие через центральный тоннель к заднему ряду сидений;
• обдув ног, ветрового/боковых стёкол автомобиля.

Интенсивность воздушного потока, поступающего в салон, регулируется посредством центрального регулятора, имеющего пять положений – «выключено» и четырёх скоростей вращения моторчика вентилятора. При этом сам электродвигатель вращается со стационарной, максимальной скоростью, а снижение интенсивности вращения вала моторчика осуществляется посредством дополнительных резисторов, понижающих силу тока, подаваемого на контакты двигателя.

Регулятор температуры направляемого в салон воздуха работает через тягу в виде тросика, который перекрывает отверстие, через которое в печной радиатор поступает горячий антифриз. Вращая рукоятку по часовой стрелке, в зону красных кругов с увеличивающимся диаметром, мы открываем краник, способствуя увеличению потока тосола, протекающего через соты радиатора, тем самым увеличивая нагрев воздуха.

Кнопка режима рециркуляции позволяет полностью перекрыть подачу в салон наружного воздуха, что может быть полезно при проезде через сильно загрязнённые/запылённые участки трассы. Таким образом, можно также быстро и без открытия окон автомобиля регулировать микроклимат, добиваясь увеличения или уменьшения температуры внутри салона.

Задействование режима рециркуляции осуществляется переводом рычага в левое положение. Противоположное положение рычага открывает заслонку для доступа забортного воздуха по цепочке вентилятор-радиатор-воздуховоды-дефлекторы.

Отметим, что режим рециркуляции не следует использовать сколь-нибудь продолжительное время, поскольку при отсутствии доступа свежего воздуха внутренний в результате дыхания находящихся в машине людей быстро насыщается влагой, что приводит к запотеванию стёкол. Поэтому рекомендуется использовать этот режим при слегка приоткрытых окнах, если он применяется не для защиты от проникновения в салон пыли, пыльцы растений, тополиного пуха или неприятных запахов.

Замена форсунок омывателя лобового стекла Рено Логан: фото, артикулы

Ясное и чистое состояние лобового стекла, залог чёткого контроля за состоянием на дороге. А для того, чтобы обеспечить такую чистоту любому автомобилю, в том числе Рено Логан не обойтись без работоспособных форсунок омывателя лобового стекла. Бывает так, что со временем эти элементы выходят из строя и появляется необходимость в их замене. В этой статье мы расскажем вам как заменить эти устройства быстро и правильно, а также о том, какие форсунки Вам лучше установить на Ваш Рено Логан!

На видео установка веерных форсунок на Рено Логан.

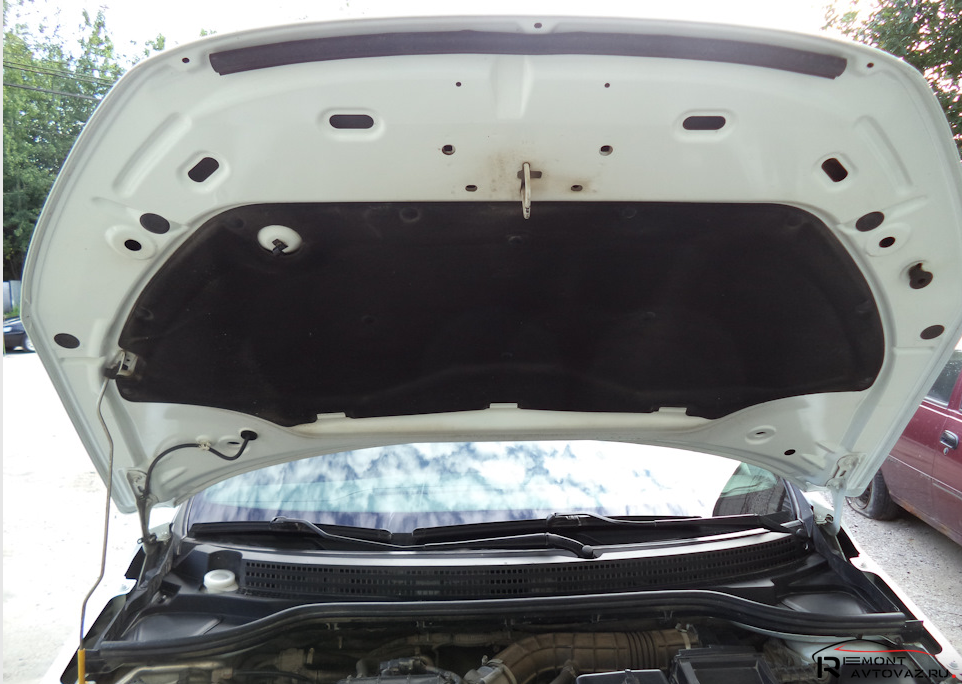

Замена форсунок омывателя лобового стекла на Рено Логан

Для того, чтобы достать форсунки из своих посадочных мест, достаточно проделать следующее:

1. Открыть капот.
2. На старых форсунках при помощи пинцета или длинногубцев сжимаем распорные усики и выталкиваем её наружу.
3. Отсоединяем шланг от старого элемента.

Установка новых форсунок

1. Для того чтобы установить новые форсунки необходимо всю операцию по снятию проделать в обратном порядке.

Чтобы установить форсунки омывателя стекла не требуется никаких навыков, подобные работы сможет провести даже новичок.

Какие форсунки выбрать?

Если вам не нравится работа старых элементов омывания стекла, то вы можете воспользоваться аналогами, которые созданы для автомобилей Volvo, Пежо, SsangYong – как поступают некоторые владельцы автомобилей Рено Логан.

Мы же советуем приобрести элемент от Логана 2 поколения с артикулом — 289321198R. Плюсы данного выбора состоят в том, что нет необходимости, что-либо переделывать в конструкции. Эти форсунки способны работать в три струи создавая небольшое распыление, поток воды возможно легко отрегулировать при помощи небольшой отвёртки, ну и конечно же цена. Потратив всего около 200 рублей за набор этих устройств, вы долго будете наслаждаться работоспособными форсунками и чистыми стёклами на своём Рено Логан.

Форсунки нового образца.

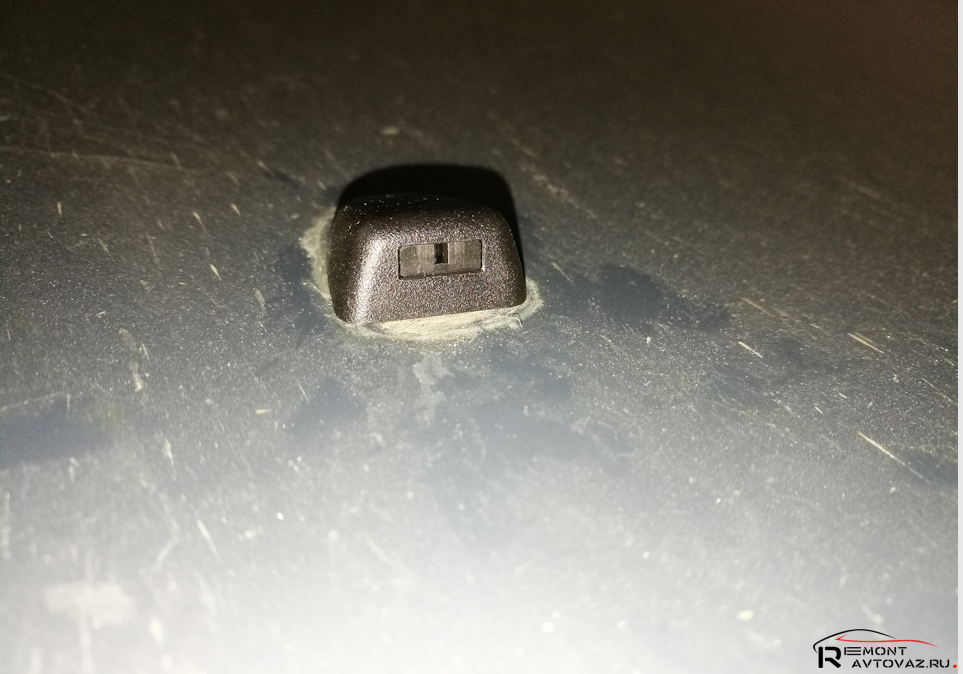

Веерные форсунки

Работа веерной форсунки в течении 3-ёх секунд, результат на лобовом стекле Логана

Если у Вас вышли из строя заводские форсунки, то обратите внимание на их «веерные типы». Но не торопитесь, быть может у Вас не работает насос, который находится на бачке омывателя

Веерная форсунка с виду не отличается от обычной

Они стоят дороже, но намного лучше и эффективнее разбрызгивают омыватель по площади стекла.

30655605 — Веерная форсунка омывателя стекла ветрового Volvo.

Обратный клапан

Обратный клапан стоит не дорого, но это очень полезная вещь.

14 50 650 — клапан омывателя ветрового стекла Opel

Установка простая. Необходимо разрезать «водяную магистраль» на расстоянии 5 см от капота, и просто, соблюдая ротацию, установить клапан.

Клапан вблизи, осторожно, не перепутайте его ротацию

Благодаря ей в магистрали поддерживается постоянное давление, то есть при нажатии на кнопку включения омывателя, омыватель сразу попадёт на стекло и дворники не будут елозить сухую поверхность, оставляя царапины и размазывая грязь. Тем самым риск аварийной ситуации будет меньше!

https://youtube.com/watch?v=5j8MTW_aLvA

Как починить полив на ВАЗ

• ключи гаечные;
• отвертки.

Начинаем.

1. Прежде всего, демонтируем воздухоприемную решетку.
2. Далее, открутив крепления, снимаем декоративную накладку.
3. Выкрутив винты крепления дефектных элементов, демонтируем последние.
4. Вытаскиваем концы трубочек из демонтированных элементов.
5. Устанавливаем новые запчасти и производим сборку в обратной последовательности.

Если же распылители сломались на «двенадцатой» модели, то замену дефектных омывателей лобового стекла у ВАЗ 2112 производим по точно такой же технологии.

Однако бывает, что сломался насос системы разбрызгивания омывающей жидкости (из-за того, что, скажем, в минусовую погоду включили систему, наполненную водой). Тогда для замены «умершего» моторчика омывателя лобового стекла придется снять аккумулятор, извлечь бачок системы, отсоединить провода и произвести переустановку узла.

А теперь поговорим о семействе Самары. Для замены форсунок у ВАЗ 2114 возьмем кое-какой инструмент, а именно — плоскогубцы.

Здесь все гораздо проще. Приступаем.

1. Открываем капот, находим наши сломанные детали.
2. Выдергиваем с них шланги.
3. Аккуратно сжав снизу фиксаторы плоскогубцами, вытаскиваем наружу дефектные узлы.
4. Новые устанавливаем в обратном порядке.

А вот как проходит замена у Калины. Из инструмента берут только отвертку. Начинают, открыв капот.

1. Вытаскивают с помощью инструмента клипсы крепления обшивки капота.
2. Убирают обшивку.
3. Снимают трубочки со сломанных жиклеров.
4. Вынимают неисправные элементы наружу и производят установку новых. Далее все собирается по обратному пути.

Теперь что касается Приоры. Для замены форсунок омывателя у Приоры берем следующие принадлежности:

• отвертку плоскую;
• кусок ткани.

Делаем вот что.

1. Подложив учетверенный кусок ткани, поддеваем инструментом дефектный элемент и выдергиваем его наружу из капотного отверстия.
2. Снимаем с него патрубок.
3. Устанавливаем новую запчасть обратным порядком.

Однако более развернутой картина окажется, если обратиться к популярным иномаркам.

Что делать с иномарками

1. Открываем капот, находим дефектный элемент.
2. Снимаем с него гибкую трубочку.
3. Аккуратно сжав фиксаторы пассатижами, выдергиваем разбрызгиватель наружу.
4. Установку новой запчасти делаем в обратном порядке.

Как можно заметить, для данного автомобиля осуществить весь процесс своими руками весьма несложно.

Несколько иначе обстоит дело с корейской иномаркой. Для замены форсунки омывателя стекла у Киа Сид необходимо использовать — плоскую отвертку. Что мы делаем.

1. Аккуратно вводим жало инструмента со стороны передних сидений автомобиля под жиклер. Затем нажимаем на фиксатор.
2. Вынимаем сломанную деталь к себе.
3. Отсоединяем от демонтированного элемента гибкую трубочку.
4. Новый распылитель устанавливаем, двигаясь по пунктам назад.

Здесь упомянем, что почти так же осуществляется замена у Соляриса. Только отверткой нужно действовать несколько иначе. Точнее, необходимо взять две отвертки. Одной поддевать жиклер со стороны окна, а второй — со стороны внутренней части капота.

А вот при смене форсунок омывателя лобового стекла у Шевроле Трейлблейзер поступаем один в один как в только что приведенной инструкции.

Гораздо сложнее совершить замену форсунок омывателя стекла на Опель Астра. У данного автомобиля, чтобы добраться до сломанных распылителей, необходимо предварительно открепить поводки дворников, сняв колпачки и выкрутив гайки. А потом еще нужно демонтировать пластиковую панель, на которой и закреплены заменяемые штуцеры. Вытащить их из панели уже не составит труда.

Цена столь несложной операции невелика

Примерные цены по России указаны в этой таблице.

Здесь приведены средние данные на переустановку жиклеров системы иномарки. А если необходима замена насоса омывателя лобового стекла, стоимость такой операции станет раза в два дороже.

Вернуться вверх

Что ж, выше мы изложили развернутые инструкции по восстановлению системы распыления «омывайки», причем, как для отечественных автомобилей, так и для популярных иномарок. Если изложенная операция не привела к успеху, вывод очевиден — либо что-то упущено при установке штуцеров, либо они не подходят к данной модели авто.

Теперь почитайте про замену подушек двигателя ваз 2110 и ремонт обогрева заднего стекла.

Что это такое

Мы уже с вами обсуждали форсунки омывателя для лобовых стекол автомобиля. Но в этот раз хочется более подробно остановиться именно на веерных устройствах.

Если вы заметили, то в последнее время многие современные авто оснащаются новыми, полезными и просто интересными решениями. Даже в базовых комплектациях недорогих машин можно встретить сиденья с подогревом, подогрев заднего стекла, ряд других девайсов и решений.

Среди них стоит выделить и веерные форсунки на стеклоочистителе. Все чаще именно их ставят на машины автопроизводители.

Отличительной особенностью веера является способ подачи воды. Если обычные струйные устройства подают 2-3 отдельные струи через специальные сопла, то здесь создается сплошной фронт из капель воды. Это позволяет одновременно покрыть большую часть лобового стекла. Внешне это похоже на раскрытый веер. Отсюда и соответствующее название.

И тут многие думают, стоит ли себе купить на Рено Логан или Меган, ВАЗ 2114, Хендай Солярис, Рено Дастер, Киа Рио или любой другой автомобиль подобное решение. Будет ли от них польза, и как изменится поведение стеклоомывателя после смены форсунок, понимают не все.

Но давайте будем откровенными. На автомобилях Тойота, Ниссан, Вольво и многих других современных иномарках уже с завода стоят вееры. Следовательно, на то есть объективные причины. Они очевидно лучше обычных струйных распылителей. Но даже если у вас Приора, Калина или Шевроле Нива, никто не запретит поменять форсунки. К тому же, других серьезных доработок в систему стеклоочистителя вносить не придется.

Преимущества и недостатки

Даже в Москве ездить на машине со струйными форсунками не стыдно. Автовладельцы должны учитывать все преимущества и недостатки своего решения, прежде чем его принимать. Ведь сколько споров ходит вокруг автомобильных мини кондиционеров .

Потому предлагаю посмотреть на сильные и слабые стороны веерных форсунок. Это позволит вам окончательно решить, стоит ли покупать их и устанавливать, либо нет.

Начнем с положительных качеств. К ним относят:

• омывающая жидкость подается более равномерно и распределяется по всему стеклу;
• щетки работают эффективнее, проходя по влажному стеклу, а не по сухой пыли и грязи;
• лучше удаляются твердые загрязнения, налет и прилипшие насекомые;
• снижается риск поцарапать сухими щетками стекло;
• в некоторых машинах снижается расход омывающей жидкости.

Цена у них не такая высокая, потому завышенную стоимость точно не назовешь недостатком.

К негативной стороне веерных форсунок относят два основных момента.

Во-первых, из-за конструктивных особенностей такие девайсы чаще обмерзают при отрицательных температурах. Потому жителям регионов с суровой зимой лучше выбирать сразу форсунки с системой подогрева.

Во-вторых, за счет обработки большой площади лобового стекла, иногда водитель теряет контроль над происходящим впереди. То есть жидкость покрывает все стекло. Пока щетка не пройдет по нему, обзор снижается.

Недостатки условные, но и на них стоит обращать внимание

Прочистка жиклеров на автомобиле

Чтобы прочистить омыватель лобового стекла, не снимая деталь с машины, попробуйте воспользоваться тонкой иголкой или булавкой. Аккуратно вставьте конец иглы в отверстие и протолкните до упора, затем вытащите и проверьте работу распылителя. Если грязевая пробка находилась близко к выходу, струя воды выбросит ее наружу.

В процессе очистки острым тонким инструментом соблюдайте следующие правила безопасности:

1. Применяя толстые булавки и шила, вы рискуете повредить калиброванное отверстие. Форсунка станет брызгать неровной струей, не добивающей до верха стекла.
2. Не проталкивайте инструмент слишком глубоко. Иголка может намертво застрять либо сломаться.
3. В момент очистки не двигайте инструментом в стороны. Положение пластикового распылителя может нарушиться и струя начнет бить мимо стекла или через крышу автомобиля.

Если поверхностная очистка не дала результата, попытайтесь промыть форсунку шприцем вместительностью 20 мл, оснащенного тонкой иглой. Алгоритм такой:

1. Приготовьте мыльный раствор, которого хватит на 2–3 заправки шприца.
2. Отсоедините от распылителя трубку подачи жидкости.
3. Вставьте иглу в сопло распылителя и резким движением поршня выдавите моющий раствор. Операцию повторите 2–3 раза.

Почистить форсунки с отключенными трубками можно еще двумя способами:

• вставить в жиклер тонкую стальную проволоку диаметром 0,2–0,3 мм, протянув ее насквозь с помощью пассатижей;
• продуть отверстия компрессором.

Первый вариант непригоден для распылителей с двумя соплами – проволока наверняка не пройдет наружу и застрянет. Продувка сжатым воздухом дает отличный результат, когда компрессор способен обеспечить давление 6–8 Бар. Пистолет направляйте в сопло – если его вставить в штуцер, жиклер может вылететь и потеряться.

Особенности детали

Как следует из названия, эти омыватели распределяют жидкость не струей, а разбрызгивая ее маленькими каплями на большую площадь стекла, «веерообразно». В результате все лобовое стекло равномерно намокает, а дворники скользят по мокрой поверхности без царапин и шума. Форсунки веерные отличаются от обычных форсунок наличием узкой горизонтальной щели вместо отверстий.

Преимущества и недостатки

Преимущества такой системы — продление срока службы щеток стеклоочистителей и самого стекла, а также экономия жидкости. К недостаткам можно отнести большую склонность к замерзанию и полную кратковременную потерю видимости во время опрыскивания.

Необходимые материалы, инструменты:

• трещотка;
• набор головок;
• Torx T20;
• отвертка с плоским наконечником;
• нож или пластиковая лопатка;
• новый насос омывателя Лада Веста по мере необходимости.

1. Обеспечиваем первоочередные меры безопасности: фиксируем задний ряд колес противооткатными башмаками.
2. Глушим двигатель, открываем капот.

1. Выкручиваем крышку бачка омывателя.
2. Поочередно снимаем щетки лобового стекла (ключ на 14).
3. По периметру пластикового жабо отвинчиваем саморезы, крепежи, извлекаем жабо, под которым установлен бачок.

1. Отсоединяем клеммы с насоса, отвинчиваем два винта-фиксатора, снимаем насос.

1. В правой стороне моторного отсека извлекаем бачок омывателя со штатного места для проведения профилактики, замены новым.
2. Собираем конструкцию в обратной последовательности снятию бачка.

Объем бачка омывателя – 5 литров.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Демонтаж

Будет намного лучше, если вы снимете форсунку, так как это будет удобнее для регулировки. Также это будет полезно, если вы просто хотите ее заменить на новую. Для того чтобы это сделать необходимо для начала снять все подходящие шланги. Есть гайка для крепления, ее нужно открутить и после спокойно снять омыватель.

Если будет тяжело, то лучше прыснуть WD-40 и немного подождать, так как при сильном усилии можно сломать омыватель. Поставить его обратно труднее и здесь нужно быть еще более аккуратным, чем при съеме.

Обойдутся вам новые форсунки примерно в 300 рублей, а для моделей АвтоВАЗа нужно отдать всего лишь 60 рублей. Цена может быть немного другой из-за самого бренда машины, конечно же они для дорогих авто будут стоить больше.

Отрегулировать омыватели лобового стекла несложно, но главное все это делать аккуратно. Для получения большей информации посмотрите видео-инструкцию.
