Блок управления системой вентиляции и отопления ЛАДА Калина


1 — регулятор температуры воздуха; 2 — переключатель режимов работы вентилятора; 3 — регулятор распределения потоков воздуха; 4- рычаг управления рециркуляцией воздуха; 5 — выключатель обогрева заднего стекла

Интенсивность подачи воздуха в салон регулируем поворотом рукоятки переключателя режимов работы вентилятора. При этом включается одна из четырех скоростей вращения вентилятора. Поворачивая рукоятку переключателя по часовой стрелке, увеличиваем скорость вращения вентилятора.

Положение рукоятки регулятора распределения потоков задает следующие направления потоков воздуха в салоне:

воздушный поток через боковые и центральный дефлекторы поступает в верхнюю часть салона автомобиля для обдува водителя и пассажиров;
воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров;
воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров, а также через сопла обдува к ветровому стеклу и стеклам передних дверей автомобиля;
воздушный поток через сопла обдува поступает к ветровому стеклу и стеклам передних дверей автомобиля.

Поворотом рукоятки регулятора температуры воздуха изменяем температуру воздуха, поступающего в салон. Для повышения температуры воздуха поворачиваем рукоятку регулятора влево, в красный сектор шкалы, а для снижения температуры воздуха -вправо, в синий сектор.

Режим рециркуляции воздуха (прекращение поступления в салон наружного воздуха) рекомендуется использовать, когда нужно быстро понизить или повысить температуру воздуха в салоне, а также при движении по запыленной местности или в плотном транспортном потоке для исключения попадания в салон отработавших газов. Режим рециркуляции может быть включен лишь на короткое время, так как при этом свежий воздух в салон не поступает и стекла могут запотеть. Для включения режима рециркуляции воздуха переводим рычаг управления рециркуляцией воздуха в крайнее правое положение. Для поступления в салон наружного воздуха переводим рычаг в крайнее левое положение.

Направления и интенсивность потоков воздуха через боковые и центральные дефлекторы системы вентиляции и отопления регулируются соответствующим поворотом направляющих лопаток и изменением положения заслонок дефлекторов вплоть до их полного закрытия.

Центральные дефлекторы системы вентиляции и отопления:


1 — маховичок регулировки направления воздушного потока влево-вправо; 2 — маховичок регулировки интенсивности потока через дефлекторы (при вращении вверх — заслонка открывается, вниз — закрывается)

Направление воздушного потока через дефлектор вверх-вниз регулируем, нажимая на верхнюю или нижнюю части дефлектора. Практически так же регулируются направления и интенсивность воздушного потока через боковые дефлекторы системы вентиляции и отопления (маховичок регулировки интенсивности потока поворачивается влево-вправо).

Устройство СОД Лады Калины

На автомобилях Калина 1 и Калина 2 используется жидкостная система охлаждения. Она состоит из рубашки двигателя, радиатора, электровентилятора, помпы (водяного насоса), расширительного бачка, термостата и соединительных шлангов. Охлаждающая жидкость перемещается по двум контурам циркуляции. В малом круге антифриз циркулирует только по рубашке двигателя, а в большом жидкость проходит через радиатор.

Расширительный бачок

Используется для заливания жидкости в систему. Изготавливается из термостойкого пластика полупрозрачного цвета для возможности контроля уровня антифриза. На верхней части предусмотрен специальный патрубок, через который бачок соединяется с пароотводом радиатора.

Герметичность всей системы обеспечивается клапанной крышкой, имеющей впускной и выпускной клапаны. Последний предназначен для поддержания в СОД давления выше атмосферного. Благодаря этому потери в виде пара снижаются, а температура кипения рабочей жидкости увеличивается. Выпускной клапан крышки открывается при повышении давления до 1,1 бар, а впускной – когда давление снижается до 0,13 бар, и двигатель остывает.

Помпа

Это центробежный насос с лопастями. Он имеет ремённый привод от шкива коленвала, включен в систему газораспределительного механизма. Помпа изготавливается из алюминия. Этот узел ремонту не подлежит – при выходе из строя его можно только заменить. Вращение происходит за счёт двухрядного неразборного подшипника, его высокотемпературная смазка рассчитана на весь срок эксплуатации. Спереди находится зубчатый шкив, сзади – крыльчатка.

Термостат

Предназначен для перераспределения потоков охлаждающей жидкости, имеет в своем составе чувствительный к температурам элемент и два клапана. Когда двигатель остывает, один из клапанов термостата находится в закрытом положении, и жидкость циркулирует по рубашке мотора – используется только малый контур. По мере достижения температуры в 85 градусов второй клапан начинает приоткрываться, пропуская антифриз в радиатор и перекрывая при этом байпасный канал. Полное открытие происходит при температуре от 100 градусов. В этом случае вся жидкость начинает проходить через охладитель.

Радиатор двигателя

Теплообменник бывает монолитный алюминиевый, трубчатый, пластинчатого типа. В его устройстве используются два пластиковых бачка, которые соединяются трубками. Верхний – впускной, а нижний – выпускной, через него охлаждённая жидкость отправляется снова к двигателю. Возле первого расположен пароотвод, соединённый с расширительным бачком. Радиатор на Калине дополняется электровентилятором. В нижней части выпускного бачка расположена сливная пробка.

Электровентилятор охлаждает жидкость принудительно. Он включается через реле после команды с ЭБУ при достижении температурой критических отметок.

Система охлаждения дополняется радиатором печки, который интегрирован в СОД и используется для нагревания воздуха в салоне, так как через него тоже проходит горячий антифриз. Контроллер следит за температурой охлаждающей жидкости с помощью датчика, который устанавливается в головку блока цилиндров и передает показания на панель приборов. Для передачи сигнала на контроллер используется датчик, установленный на патрубке выпуска, возле термостата.

Отличия модификации с кондиционером

Некоторые комплектации Лады Калины дополняются кондиционером, который является частью климатической установки и используется для охлаждения воздуха в салоне. Устройство не может работать, если температура на улице ниже 5 градусов, двигатель не запущен или когда включен вентилятор печки. Компрессор кондиционера работает от привода двигателя, и это главный минус установки.

Использование охладителя повышает расход топлива и отрицательно влияет на динамические характеристики. Регулировка температуры осуществляется с помощью ручки на блоке управления климатом в салоне. В автомобиле с кондиционером воздух попадает сначала на испаритель, а потом на радиатор отопителя.

Перечень неисправностей в контуре отопления

Если владелец LADA Kalina заподозрил присутствие каких-либо отклонений от нормального функционирования системы отопления, то потребуются нижеприведенные диагностические манипуляции.

  1. Первым действием необходимо удостовериться в присутствии в контуре охлаждения достаточного количества антифриза.
  2. Далее проверяем целостность предохранителя.
  3. Удостоверяемся в исправности регулятора скоростных режимов вентилятора.
  4. Слабый поток воздуха, проникающий через дефлекторы намекает на необходимость проверки состояния фильтрующего компонента.
  5. Если на разогретом моторе в салон не подается теплый поток, то возможно в системе охлаждения присутствуют воздушные пробки или заклинили заслонки в воздуховодах.
  6. Неисправный датчик температуры будет провоцировать поступление в салон только горячего или наоборот холодного потока.
  7. В числе распространенных причин имеет место разгерметизация системы охлаждения LADA Kalina. Иногда виной этому может служить потеря герметичности самим радиатором отопителя. При этом в салон будет поступать антифриз, выдавая себя специфическим запахом и намокшим декоративным покрытием пола. Чтобы своевременно обнаружить утечку, требуется с частой периодичностью контролировать уровень в расширительном бачке.

Распространенные неисправности

Если система охлаждения работает исправно, то во время включения основного устройства раздается щелчок, в противном случае, она неисправна. Существует несколько признаков, которые дают возможность определить причину, почему не . Порой помогает чистка кондиционера. Для этого необходимо снять радиатор и почистить его и все патрубки. Можно не снимать радиатор, а прокачать всю систему.

Причины и способы устранения

Если при включении в муфте появляются посторонние звуки, и она греется, причина в подшипнике, который следует заменить. Порой щелчок слышен, но воздух в салоне не становится прохладным, это означает, что кондиционер работает в холостую, требуется диагностика опытного механика.

Если отсутствует щелчок после включения, возможны следующие причины:

  • утечка фреона, из-за которой блокируется система кондиционирования;
  • перегорела обмотка катушки;
  • неисправен датчик давления;
  • сгорел предохранитель муфты;
  • поломан датчик температуры испарителя;
  • обрыв с сети электропитания;
  • поломано реле;
  • блокируется управление мотором, из-за чего не включается компрессор.

Причиной выхода из строя компрессора может стать легкое и свободное вращение муфты, при котором слышны посторонние звуки. Внутреннюю часть компрессора не ремонтируют, а меняют агрегат новым в сборе.

Защитный механизм кондиционера так устроен, что при перегреве он отключается. Если это произошло во время движения, то нужно подождать, пока потоки воздуха снизят температуру и агрегат снова сможет включиться. Если при заведенном 8 клапаном моторе постоянно крутится вентилятор, специалисты советуют отключить датчик давления фреона. При этом вентилятор работает в нормальном режиме, а причиной непрерывной его работы на 8 кл моторе является поломанный датчик. Его меняют вместе с уплотнителем.

Места течи хладагента

Протекание хладагента – типичная причина плохой работы кондиционера

Важно следить за тем, в каком состоянии находятся трубопроводы. Проверяется трубка кондиционера с помощью мыльного раствора

Нанести раствор в подозрительных местах, если он начнет пениться, значит, в этом месте возможна течь

В этом случае необходима замена трубки кондиционера. Во время ремонта кондиционера обязательно нужно менять в местах соединений уплотнительные кольца

Нанести раствор в подозрительных местах, если он начнет пениться, значит, в этом месте возможна течь. В этом случае необходима замена трубки кондиционера. Во время ремонта кондиционера обязательно нужно менять в местах соединений уплотнительные кольца.

Особенности заправки климат-системы

В задачи кондиционера входит регулировка температуры, чистоты и циркуляции воздушных масс. Во многих рассматриваемых устройствах предусмотрены фильтры и вентиляторы схожей конструкции, а вот холодильные установки везде различные. Оптимальным агрегатом считается тот, который применяется в современных бытовых холодильниках, — парокомпрессорный. Он способен поглощать тепло за счет испарения фреона (хладагент). Вещество прокачивается по замкнутой системе Калины под определенным давлением. При этом хладагент переходит из жидкого в газообразное состояние и наоборот. Фреон подвергается следующим процессам:

  • сжатию в газообразное состояние;
  • конденсированию за счет отвода тепла;
  • испарению в результате уменьшения давления при подводе тепла.

В системе кондиционирования нет охлаждения, но от свежих воздушных масс, поступающих в автомобиль, тепло отводится. При всасывании хладагента в компрессор (низкое давление) жидкость сжимается и нагревается. Фреон закачивается в контур, а затем попадает в конденсатор.

Радиатор охлаждения автомобиля

Сжатый газ на этой фазе отдает свое тепло воздушному потоку, который проходит под влиянием естественного напора при движении транспортного средства и вентилятора. Затем фреон конденсируется, переходя в жидкое состояние.

Для работы компрессора потребуется мощность главного мотора транспортного средства. Во многих моделях Лады Калины с объемом двигателя менее 1,6 л летом кондиционер не включают. Если мотор большего объема, тогда рассматриваемое устройство используется. Ощутить, что двигатель не «тянет», можно в момент резкого увеличения скорости. В подобной ситуации автомобиль медленнее выполняет команды водителя, при этом увеличивается потребление топлива. Мотор охлаждается с меньшей эффективностью, сильнее нагревается на холостом ходу. Радиатор теплообменника, который установлен под капотом, подогревает двигатель, отбирая у него часть мощности. Если в системе наблюдаются незначительные проблемы, связанные с охлаждением мотора, кондиционер на Калину лучше не устанавливать.

Если кондиционер стал плохо охлаждать, автовладельцу потребуется принять определенные меры. Проверка агрегата начинается с осмотра трубок, по которым передвигается фреон. Специалисты рекомендуют убедиться в герметичности соединений. Кондиционер Калины может плохо охлаждать из-за разгерметизации. В этом случае фреон вытекает через существующие щели и микротрещины.

Выбор запасных частей

Комплект запасных частей для установки кондиционера на Калину

Для того, чтобы установить кондиционер на Ладу Калину придется немного купить запасных частей. Итак, что же нам понадобится, чтобы в жаркие дни, чувствовать себя в пути комфортно:

  • Компрессор.

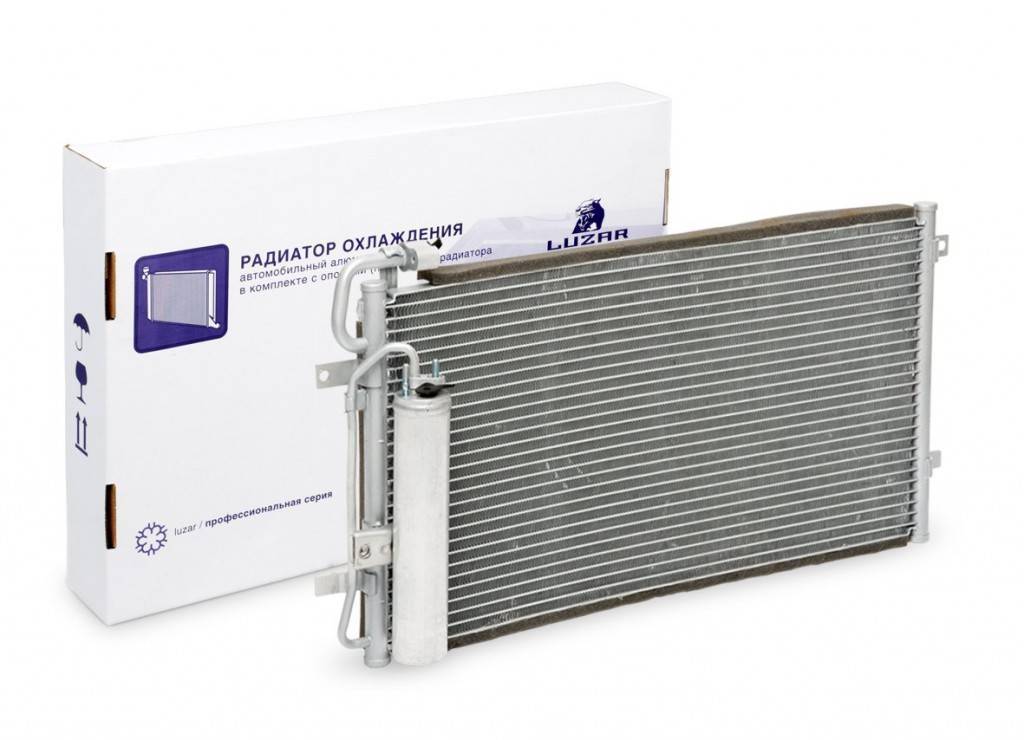

  • Радиатор кондиционера.
  • Ресивер.
  • Испаритель.
  • Блок управления и датчики.
  • Медные или алюминиевые трубки.
  • Сервисные клапана.

Схема работы автомобильного кондиционера

Подготовка к работе

Эксперты, автовладельцы, а также производители самых систем автокондиционирования не рекомендуют устанавливать самостоятельно кондиционер в автомобиль. Связано это, в первую очередь с безопасностью, а во-вторых с технической стороной вопроса. Именно поэтому, на инструкциях можно найти такую приписку: «Не рекомендовано (запрещено) проводить установку системы не на автомобильном сервисе».

Схема установки системы кондиционирования на Калине

Если, все же автолюбитель решился на установку, то необходимо детально изучить инструкцию и разложить детали в последовательности на асфальте или земле. Убедится, что комплектация полная, а также придумать и установить крепления на автомобиль.

Процесс установки кондиционера на Лада Калина

Теперь приступим к работе. Начнём установку кондиционера на Ладу Калину:

  1. Демонтируем передний бампер.
  2. Капот лучше всего снять тоже.
  3. На открытой поверхности соберем всю систему, для того чтобы убедиться, что все есть.
  4. Монтируем радиатор. Устанавливается он перед основным радиатором охлаждения.

  5. Теперь ставим компрессор, который будет крутиться от генератора. Шкив генератора лучше всего заменить. Если состояния ремня генератора хорошее, то его можно оставить прежним. Второй вариант, установить ремень непосредственно на коленчатый вал, но не советуем. Для установки компрессора есть специальные алюминиевые заглушки на блоке, которые можно выкрутить отверткой.
  6. Испаритель можно смонтировать под капотом или в салоне, но лучше всего ему будет рядом с противопожарной перегородкой.

  7. Осушитель крепим на брызговик кузова под капотом.
  8. Прокладываем трубки.

  9. Врезаем в систему вентиляцию систему кондиционирования и подключаем регулятор потока воздуха.
  10. Если вариант системы кондиционирования с электронным регулятором, то необходимо его подключить к самой системе, а также запитать.
  11. Проверяем верность подключения и затягиваем соединительные болты.
  12. Теперь, нужно заправить систему фреоном с помощью специального устройства для заправки кондиционеров.
  13. Тестируем систему.

Модернизация системы охлаждения

Главный недостаток СОД Лады Калины – появление воздушных пробок, которые могут вызвать перегрев и выход из строя силовой установки. Для того чтобы избежать подобных ситуаций, автовладельцы модернизируют систему охлаждения самостоятельно. Для усовершенствования используется несколько способов:

  • установка термостата с 6 отверстиями;
  • добавление фильтра для охлаждающей жидкости;
  • установка запорного крана для патрубка впуска антифриза на отопитель.

Также систему можно дополнить кнопкой включения принудительного охлаждения двигателя вентилятором, добавить трубки для отвода пара.

Для предотвращения возникновения воздушных пробок некоторые автолюбители рекомендуют удалить клапан из клапанной крышки. Но это может привести к перегреву и заклиниванию мотора. Решить проблему можно, если внести изменения в программное обеспечение, снизив температуру закипания до 98 градусов.

Самым действенным способом модернизации СОД считается доработка пароотвода. В патрубок расширительного бачка, соединяющего его с большим контуром, устанавливается заглушка. Штуцер освобождается и соединяется с нижним шлангом печки через тройник. Тонкий шланг от дроссельной заслонки глушится. Штуцер соединяется с расширительным бачком, в верхнюю часть которого врезается дополнительный сосок. Вместо этого можно использовать тройник. В результате отвод пара переносится на малый круг.

Установка термостата на 6 отверстий позволяет поддерживать в системе стабильную температуру, улучшить работу отопителя салона. Для предотвращения засоров СОД снабжают фильтром охлаждающей жидкости. Летом поможет установка дополнительного краника печки. Некоторые автолюбители устанавливают еще одну помпу. В результате жидкость циркулирует быстрее, двигатель прогревается за меньший период времени, снижается риск перегрева силового агрегата.

Кнопка включения кондиционера (для некоторых вариантов исполнения автомобиля)

Кнопка А/С предназначена для включения и выключения кондиционера. При включенном кондиционере светится индикаторная пампа, встроенная в кнопку А/С.

Кнопка режима ускоренного охлаждения салона (для некоторых вариантов исполнения автомобиля) Кнопка и» предназначена для включения кондиционера в режиме рециркуляции воздуха в салоне. Воздух поступает из центральных и боковых вентиляционных решеток панели управпения.

Кнопка ГН1 включения электрообогревателя заднего стекла

Кнопка предназначена для включения и выключения электрообогревателя заднего стекла

Для некоторых вариантов исполнения автомобиля данная кнопка также включает и выключает электрические обогреватели наружных зеркал заднего вида

Кнопка предназначена для включения и выключения режима рециркуляции воздуха. При включенном режиме рециркуляции (о чем свидетельствует свечение индикаторной лампы, встроенной в кнопку) салон автомобиля изолирован от атмосферы, и поступпение в салон свежего воздуха прекращается. Вентилятор обеспечивает циркупяцию воздуха по замкнутому контуру. Если повторно нажать на кнопку и выключить режим рециркуляции (при этом встроенный в кнопку индикатор погаснет), в салон начнет поступать свежий атмосферный воздух.

Выбор источника поступления воздуха в салон выполняется с помощью двух кнопок. При включенном режиме в салон поступает наружный воздух. В режиме рециркуляции 4^ салон автомобиля изолирован от атмосферы, а воздух циркулирует по замкнутому контуру.

Наружный атмосферный воздух поступает в системы отопления и кондиционирования через воздухозаборную решетку. расположенную перед ветровым стеклом. Периодически очищайте отверстия воздухозаборной решетки от листьев и прочего мусора, затрудняющего прохождение воздуха.

В абсолютном большинстве случаев наилучшие результаты работы систем. обеспечивающих комфортный микроклимат. достигаются в режиме поступления в салон наружного воздуха. Длительное включение режима рециркуляции воздуха, особенно при неработающем кондиционере, приводит к конденсации влаги на стеклах.

Поэтому рекомендуется включать режим рециркуляции воздуха только в случае необходимости, например, при движении по местности с задымленной или загрязненной атмосферой. Как только необходимость изоляции салона автомобиля от атмосферы отпадет, выключите режим рециркуляции воздуха.

Кнопки переключения режимов распределения воздушных потоков Кнопки предназначены для выбора режима распределения воздушных потоков в салоне. Во всех режимах небольшой поток воздуха поступает в салон через боковые вентиляционные решетки, расположенные в панели управления.

Наружный воздух поступает в салон через центральные и боковые вентиляционные решетки. расположенные в панели управления.

Наружный воздух поступает в салон одновременно через центральные и боковые вентиляционные решетки в панели управления и через нижние вентиляционные отверстия. которые обеспечивают подачу воздуха в зону расположения ног водителя и пассажиров.

Наружный воздух поступает в салон только через нижние вентиляционные отверстия, которые обеспечивают подачу воздуха в зону расположения ног водителя и пассажиров.

Для некоторых вариантов исполнения автомобиля при выборе режима i^J система автоматически включает режим подачи в салон наружного воздуха.

Наружный воздух поступает в салон одновременно через сопла обдува ветрового стекла, расположенные в верхней части панели управления (около нижней кромки ветрового стекла», и через нижние вентиляционные отверстия.

Наружный воздух поступает на обдув ветрового стекла через сопла, расположенные в верхней части панели управления (около нижней кромки ветрового стекла).

Для некоторых вариантов исполнения автомобиля при выборе режимов *// или <$$ система автоматически переходит в режим подачи в салон наружного воздуха и включает кондиционер. В этом случае вы не можете выключить кондиционер.

Кондиционер Фрост

Комплект Фрост устанавливается на автомобили марки ВАЗ, такие как Гранта и Калина. Этот кондиционер оснащен трехпозиционным регулятором компрессора, что позволяет лучше настроить микроклимат в автомобиле. Кондиционер Фрост неприхотлив в обслуживании: главное — вовремя заправлять в него фреон. Еще эта модель может устанавливаться со специальным фильтром охлаждаемого воздуха.

Некоторые автовладельцы сетуют на сниженную производительность системы по сравнению с некоторыми аналогами, то есть нормальная температура воздуха достигается за более длительное время, чем при применении кондиционера иной системы. Скорее всего, этот изъян связан с недостаточной мощностью компрессора. Но в целом система Фрост не оказывает плохого влияния на эксплуатацию машины, как штатный кондиционер.

Комплект для установки кондиционера на автомобиль Лада Калина

Эта охлаждающая машина работает на фреоне и приводится в рабочее состояние приводом от мотора. В связке со штатной печкой кондиционер образует систему климат-контроля, которая позволяет также снизить влажность воздуха в салоне, что при высокой относительной влажности защищает окна автомобиля от запотевания.

Максимальная скорость, мощность, расход бензина и другие характеристики автомобиля с установленным кондиционером сохраняются в соответствии с ТУ на транспортное средство. Кондиционер Фрост при выводе в свой максимальный режим работы обладает достаточным потенциалом, чтобы снизить температуру в салоне на 5-12 °С относительно наружной температуры воздуха в зависимости от интенсивности солнечной радиации, влажности воздуха и количества человек, находящихся в салоне.

Фрост и ему подобные холодильные агрегаты могут быть установлены на Калину как с 16-клапанным, так и с 8-клапанным двигателем. Цена самого оборудования составляет 20-30 тыс. руб. Немалую сумму берут за установку на сервисах. А можно ли установить климатическую систему самостоятельно? Придется разбирать едва ли не половину машины и потратить на это целый день.

В основном на этот шаг идут те люди, которые приобрели автомобиль тогда, когда не было его комплектации с кондиционером, либо у которых не было денег на приобретение Лады Калина с уже установленным холодильником. Сюда относятся те, кому не понравилась стандартная климатическая установка. Для установки кондиционера на Калину потребуется снимать торпедо, но в некоторых случаях не обязательно разбирать панель полностью.

Сначала можно снять бардачок и отогнуть скрывающуюся за ним пластину из пластмассы. Накладка-стойка также снимается после откручивания удерживающих ее саморезов при помощи шуруповерта. Демонтируйте торпедо и корпус воздушного фильтра в моторном отсеке. Возвратитесь в салон и снимите корпус моторчика печки. Для этого придется слегка повозиться с мешающей его открутить шумоизоляцией. Небольшой участок шумоизоляционного покрытия отогните, открутите трещоткой то, что надо, отодвиньте приемник отопителя, и извлеките соединительный воздуховод.

Чтобы шумка подходила под кондиционер, ее надо аккуратно подрезать. Когда отодвинете торпедо и снимете центральную консоль, увидите то самое место, куда отлично поместится испаритель охладительной системы. После этого необходимо установить под консоль температурный датчик. На некоторых Калинах его может не быть, но ставить все равно придется. Пространство между моторным отсеком и испарителем обязательно загерметизируйте шумоизоляционным покрытием.

Схема установки кондиционера на авто

Особое внимание нужно обратить на установку электропроводки Калина. Ее надо выполнить так, чтобы ничего не мешало. Не исключено, что защиту картера тоже придется временно демонтировать по этой причине

Только после этих операций выполняются прокладка магистрали и окончательная сборка

Не исключено, что защиту картера тоже придется временно демонтировать по этой причине. Только после этих операций выполняются прокладка магистрали и окончательная сборка.

Автокондиционер для Лада 2170 «Приора»

Услуги и товары→Автомобильные кондиционеры (автокондиционеры)→Автомобильные кондиционеры Frost→Автокондиционер для Лада 2170 «Приора»

Цена: 39 900,00 руб.

Привод компрессора от двигателя автомобиля
Температура воздуха из сопел 9-18°С
Перепад температур салон/вне салона 5-12°С
Производительность по воздуху, куб.м./час 310
Потребляемая механическая мощность, кВт

(при скорости вращения компрессора 3000 об/мин)

2,1
Род тока постоянный
Номинальное напряжение, В 12
Хладагент (тип/заправочное количество, кг) R134А/0,6
Масло для дозаправки SP-15

Стоимость монтажа оборудования: 12.000 рублей

Климатическая система представляет собой совокупность отопителя и кондиционера, имеющие общую систему распределения и забора воздуха с единым управлением и предназначена для поддержания комфортной температуры в любое время года в диапазоне до +40°С и +50°С в тропическом исполнении.

Охлаждение осуществляется посредством фреонового холодильного оборудования (кондиционера), встроенного в систему отопления автомобиля (отопителя климатической системы) и соединенного с узлами и деталями автомобиля монтажными и электрическими элементами (монтажный комплект). Отопитель может быть как штатной комплектации, так и оригинальной. Климатическая система работает в трех основных режимах: охлаждение, нагрев, осушка воздуха. Последний режим предусматривает работу кондиционера и отопителя одновременно и позволяет при высокой влажности в прохладную погоду (0°С…+10°С) избавиться от запотевания стекол, поддерживая при этом заданную температуру в салоне. При работе в режиме максимальной нагрузки кондиционер обеспечивает понижение температуры в салоне на 5°С…12°С относительно наружной температуры воздуха в зависимости от интенсивности солнечной радиации, влажности воздуха и количества человек, находящихся в салоне. Кондиционер представляет собой фреоновую холодильную машину, приводимую в действие двигателем автомобиля.

КОМПЛЕКТ ПОСТАВКИ

Скл.№НаименованиеОбозначениеИзображение
2694Компрессор с кронштейном в сборе21103F-8111500-83
1325Конденсатор с вентилятором ресивером и кронштейнами в сборе21103F-8112006-10
2397Блок отопителя с испарителем и терморегулятором в сборе2170F-8101008-84 FROST-8127102
2695Трубопровод высокого давления в сборе с датчиком давления2170F-8120170-86
2696Трубопровод нагнетающий2170F-8120170-86
2697Трубопровод низкого давления2170F-8120310-86
199Кронштейн натяжного ролика21103GURF-8114054
197Кронштейн насоса ГУРа левый21103GURF-3407800-10
198Кронштейн насоса ГУРа правый21103GURF-3407700-10
364Ролик натяжной2108-1006120
779Жгут проводов21103F-8127300-20
191Ремень поликлиновой 6РК1700FROST-601700
305Паспорт на кондиционерFROST-2110
909Комплект метизов кондиционера21103GURF
311Герметик Герлен

Кондиционер ЛАДА, Frost, Кондиционер для Лада 2170 «Приора»

Этапы работ

Опытные авторемонтники знают, что выполнить замену печки на автомобилях Калина можно как с полным снятием центральной консоли, так и без разборки торпедо автомобиля.

Способ первый: Замена без демонтажа центральной консоли

  1. Машина загоняется в помещение, после чего необходимо дождаться полное остывание мотора, что позволит безопасно провести все работы. Далее с аккумулятора снимается клемма (+).
  2. Следующим шагом в заранее подставленную емкость сливают старый антифриз, делается это через откручивание специализированной пробки внизу радиатора системы охлаждения. После чего демонтируют корпус воздушного фильтра и его патрубка воздухоподачи, что откроет свободный доступ к креплению радиатора печки в подкапотном пространстве автомобиля.

  • Открутив гайку крепления и сняв патрубки подачи и отвода охлаждающей жидкости на систему отопления, переходим к демонтажу поврежденной детали в салон машины.
  • Следующим шагом является демонтаж педали газа. Предварительно ее необходимо отсоединить от тросика управления. Далее разбираются декоративные накладки на рулевой колонке, снимаются с нее все узлы управления дворниками и сигналами поворотников.
  • Далее демонтируем и саму колонку, открутив четыре гайки ее крепления в районе электроусилителя руля и болт крепления карданчика на рулевой рейке. Это откроет доступ к посадочному месту радиатора отопителя.
  • Выпилив часть пластикового кожуха, неисправную деталь отопителя можно демонтировать, подложив на пол салона машины старую ветошь, что позволит остаткам антифриза не попасть на пол.

На этом демонтаж окончен. Установив на посадочное место новую деталь, приступаем к монтажу всех снятых узлов автомобиля в обратном порядке.

Вариант второй: замена с полной разборкой торпедо

Следуя приведенной инструкции как снять старый радиатор, необходимо повторить вышеописанные первые четыре пункта этапы работы (за исключением демонтажа педали газа и рулевой колонки). Далее выполняем такие действия:

  1. Полностью снимаем декоративные накладки панели приборов, на центральной консоли вынимаются магнитола и блок управления климат-контроля.
  2. Демонтируем все воздуховоды и накладку перед лобовым стеклом, что откроет доступ к девяти болтам крепежа торпедо. Откручиваем болты и демонтируем панель.

Снимаем весь кожух печки, выкрутив его крепеж (из боковых ребер жесткости кузова). Снимаем старую печку, и устанавливаем новую. Возвращаем на место все снятые элементы (в обратном порядке).

Полностью собрав, в систему охлаждения, заполняем систему новым антифризом и внимательно осматриваем все соединения на предмет утечек. Все, ремонт завершен, автомобиль можно эксплуатировать. Также смотрите пошаговую видео инструкцию по замене радиатора печки на автомобилях Лада Калина:
