Тюнинг выхлопной системы своими руками

Как еще уменьшить шум выхлопной системы

Полученный звук и дополнительная мощность скорее всего понравятся только владельцу нового глушителя и его близким по духу друзьям. Для остальных можно предусмотреть некоторые меры по снижению шума, когда это будет критично.

Обычно используется или управляемая заслонка на выхлопе или съёмная коническая вставка в виде перфорированной трубки с расширителем, называемая ещё флейтой.

Флейту можно быстро установить или удалить, когда в ней нет необходимости, а заслонка, напоминающая дроссель инжекторного двигателя, способна управляться дистанционно, при желании хоть с места водителя.

В более сложных системах выпуска применяются даже переключающие заслонки, когда поток можно по желанию направлять либо в стандартный глушитель, либо в спортивный прямоточный.

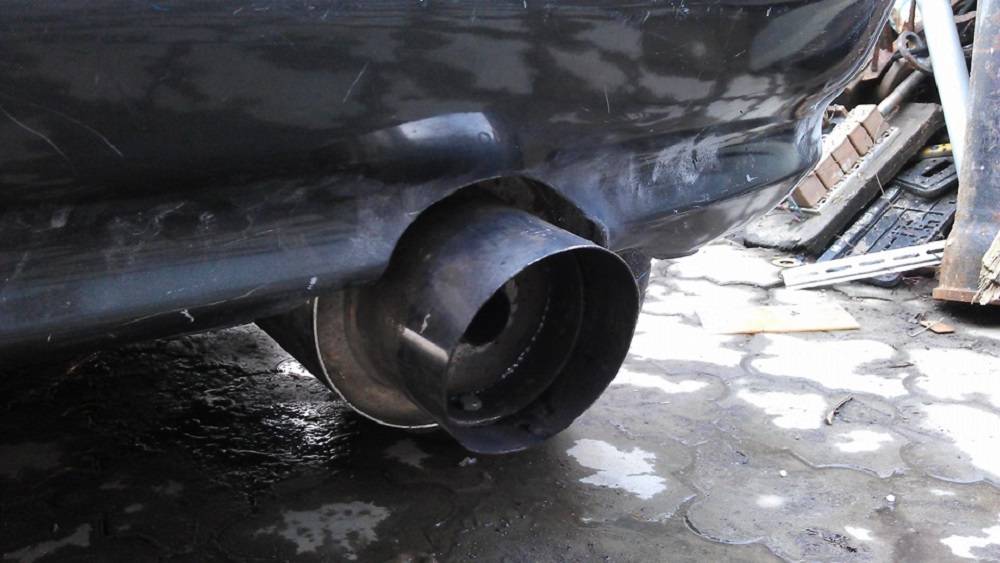

Готово!

Впечатления и результаты. Звук конечно на любителя, но, на мой взгляд, получилось неплохо. В Интернете нашел интересную фотографию. Как я понял, уменьшая диаметр выходной трубки можно уменьшить громкость. Поэкспериментировал, и действительно: громкость уменьшается, но и басовитость тоже пропадает! А какой смысл тогда в прямотоке? Ах да, забыл! Вас, наверное, еще интересует прирост мощности? Ничего сверхъестественного я не заметил. Небольшой прирост появился в верхнем диапазоне оборотов. Также не забываем, что при установке прямотока необходимо обогатить топливную смесь.

И в путь, с громким рокотом, который кому-то нравится, а кого-то раздражает и бесит!

Владимир Марук, Минский скутер-клуб

Прямоток с заслонкой

Чтобы сделать тихий прямоточный глушитель, но не потерять добавочной мощности, которую даёт модернизация выпускного тракта, используют прямоток с заслонкой. Эта конструкция выхлопа известна давно и встречается у многих моделей BMW (чаще с механической трансмиссией).

При работе двигателя на пониженных, когда не используется преимущество согласованного выпуска, отработанные газы выходят через обычный глушитель, а прямоточный закрыт заслонкой. На оптимальных оборотах заслонка открывает выход в прямоток, а мотор выдаёт максимальный крутящий момент за счёт усиленной вентиляции цилиндров.

Управление заслонкой автоматическое, но существуют и ручные модели. В городе такой автомобиль по звуку почти не отличается от стокового, а на трассе не только звучит как тюнинговый, но имеет реальный прирост мощности. Стоит это не дёшево – для полного автомата, в комплекте с титановым «пауком», цена часто переваливает за пару-тройку тысяч долларов.

Похожие по возможностям, но не очень именитые аналоги стоят умеренно, но подбирать подходящий вариант лучше со специалистом – для успеха такого апгрейда могут потребоваться знания инженера-моториста.

Бюджетный вариант прямотока с заслонкой тоже можно самостоятельно сварить из подручных материалов. Для заслонки подойдёт верхняя часть от старого карбюратора, если вывести тросик холостого хода в салон. На изготовление такой конструкции своими руками, сил и времени уйдёт намного больше, чем для самодельной флейты, да и результат установки заранее предсказать нельзя. Заглушить звук несложно, но для сохранения мощности, даже если повезёт, придётся повозиться с настройкой.

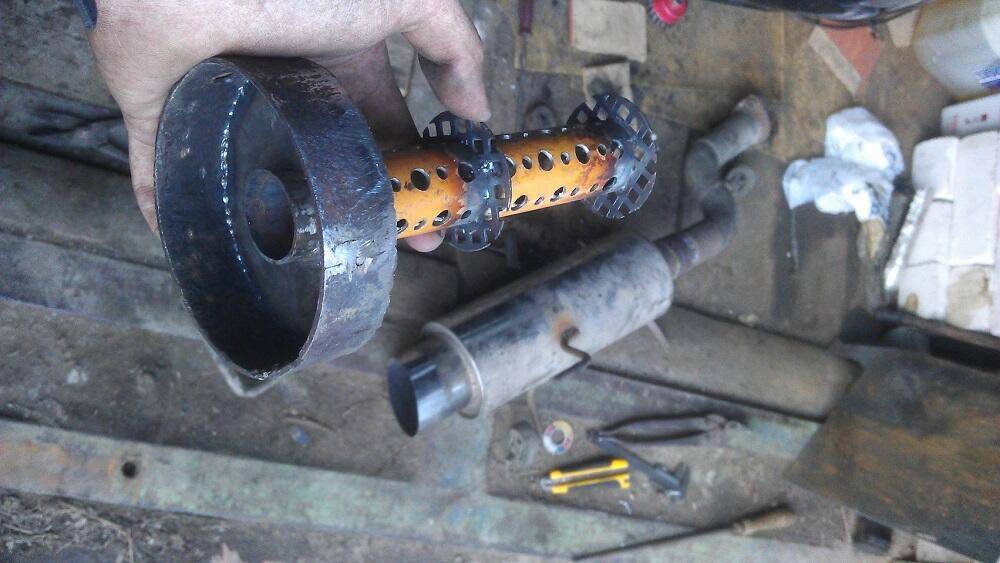

Флейта для прямотока своими руками

Как можно сделать прямоток тише? Для этого нужно изготовить «флейту». Основная задача подобного устройства – увеличить сопротивления выхлопным глазам. Чем больше внутри будет перегородок, тем ниже будет уровень звука. Сделать прямоточный выхлоп тише можно из простой металлической трубы и листового круглого куска. Последний должен соответствовать внутреннему диаметру выхлопной трубы.

Тихий прямоточный глушитель своими руками можно сделать следующим образом:

  1. По всей длине трубки необходимо высверлить множество отверстий диаметром 6-7 мм.
  2. В круглом металлическом листе сделайте отверстие, соответствующее диаметру трубки.
  3. Вставьте трубку в отверстие в листе и заварите.

Теперь остаётся лишь придумать крепления, чтобы монтировать эту конструкцию внутри выхлопной системы. Крепёж делится на два вида:

  • сварка;
  • механический крепеж;

В первом случае ничего сложного нет. Тарелка просто приваривается к внутренним стенкам прямоточного выхлопа. Однако демонтировать потом эту конструкцию, особенно в случае неудачного проектирования, будет почти невозможно. Поэтому сварку рекомендуется использовать только в крайних случаях и навсегда.

Механический крепёж может быть самого разного вида. К примеру, тарелку можно сделать загнутой, чтобы при помощи болта и гайки прикрутить её к «банке» глушителя. Если автовладелец преследует цель не навредить выхлопному тракту, то имеет смысл применение специальных стопорных колец. Кольцо представляет собой стальной упругий прут, загнутый под диаметр, превышающий диаметр выхлопной трубы. Прут крепится на тарелке при помощи скобы. При установке упругий металл сжимается и свободно проходит во внутреннюю часть выхлопа. Внутри нужно просто отпустить концы стопора, и он упрётся в стенки выхлопной трубы, тем самым закрепив «флейту» внутри.

Предпочтительным считается всё-таки болтовое соединение, так как оно проще и надёжнее. Но нужно учитывать тот факт, что болт и гайка в процессе прохождения горячих выхлопных газов могут прикипеть друг к другу и тогда снять «флейту» с автомобиля станет проблемой. Рекомендуется хотя бы раз в месяц это соединение раскручивать, чтобы сохранить его подвижность и избежать проблем с демонтажем в будущем.

Что такое флейта в прямоточный глушитель, и какой от нее эффект

Чтобы сделать прямоток тише и получить «проходные» децибелы на выходе, применяется несложная конструкция, которая у автомобилистов называется флейта. Это кусок перфорированной трубки длиною 180–250 мм и диаметром чуть больше 1/3 выхлопа, с приваренной шайбой-заглушкой в виде диска, цилиндра или конуса, который на болтах крепится внутри прямотока, у воздушного среза, тем самым позволяя приглушить его.

Принцип действия флейты для прямотока в том, что при изменении сечения выхлопного канала, и выходе отработанных газов через перфорации, происходит:

  • изменение скорости и давления;
  • звуковая волна разбивается;
  • громкость снижается на 3–4 ДБ, выхлоп становится тише.

Замена обратноточного глушителя на прямоточный своими руками

При изготовлении прямотока целесообразно применить положительные свойства конструкций нескольких типов.

Причины замены стандартного глушителя на прямоточный

Владельцы автомобилей меняют заводской глушитель на прямоток по нескольким причинам:

  • получение прибавки мощности двигателя;
  • субъективное улучшение акустических параметров выхлопа;
  • повышение эстетических параметров автомобиля;
  • полная модернизация выпускного канала;
  • установленный глушитель вышел из строя.

Инструменты и материалы для работы

Прямоточный глушитель часто покупают, но для любителей инструментов и неуёмной жажды творчества рекомендуем изготовить его своими руками. Детали предпочтительнее выполнить из нержавеющей стали толщиной 0,8–2,0 мм. Заготовки из чёрного металла подбирайте толщиной для корпуса 1,0–1,5 мм, остальные 2,0–4,0 мм, чтобы избежать преждевременного прогара деталей, а также используют заготовки из стандартного. Для корпуса применяют подходящие по размеру: огнетушитель, термос, пустой газовый или баллон акваланга.

Для набивки камеры глушителя применяют негорючий пористый материал или их комбинацию:

  • базальтовую или другую минеральную вату;
  • мелкоячеистую металлическую сетку;
  • металлические сеточки для кухни;
  • металлическую стружку.
  • шлифовально-угловая машинка (болгарка);
  • дрель или сверлильный станок;
  • сварочный аппарат;
  • расходные материалы: диски по металлу для болгарки, свёрла, электроды и пр.

Переделка старого глушителя

  1. Старый глушитель демонтируем, разбираем с помощью болгарки, оставляем детали корпуса и входной патрубок. При сохранении перегородок сверлим в них отверстия для прохода выхлопных газов. Камеры дополнительно снижают громкость выхлопа.

из старого глушителя вырезаем всё, что не нужно

Перфорируем внутреннюю трубу доступным способом. Диаметр перфорированной трубы равен диаметру входного патрубка или больше до 30%.

небольшое количество мелких отверстий поможет сохранить при выхлопе сочный басистый гул от мотора

Учитывайте, что через большие отверстия и пазы из камеры быстрее будут «выдуваться» волокна минеральной ваты.

нержавеющая сталь помогает увеличить срок эксплуатации деталей и механизмов в несколько раз

В дальнейшем диаметр внутренней трубы возможно уменьшить путём несложных манипуляций, а увеличить — несоизмеримо сложнее.

длину трубы отрезаем в нужный размер

Надеваем на место перфорации трубы металлические сеточки для кухни.

внутреннюю перфорацию перекрываем мелкопористым негорючим материалом

Плотно обкручиваем кухонные сеточки металлической сеткой в 1–3 слоя. Сетку фиксируем отожжённой стальной проволокой с множественной перекруткой или обжимаем несколькими хомутами.

усиливаем перфорацию, снижая её проницаемость для минеральной ваты

Согласуем и зачищаем места сварки, привариваем перфорированную трубу на штатное место.

сварку проводим с соблюдением всех правил безопасности

Все свободное пространство внутри глушителя плотно заполняем выбранным наполнителем.

наличие нескольких камер способствует большей функциональности глушителя

Работа с минеральной ватой требует индивидуальных средств защиты.

отсутствие металлической сетки между отверстиями и ватой приведёт к более быстрому «выдуванию» ваты из глушителя

Прихватываем край «крышки» корпуса двумя-тремя прихватками, чтобы избежать смещения и завариваем корпус.

Для защиты от коррозии и придания эстетического вида красим термостойкой краской в любимый цвет.

Чтобы глушитель служил дольше, в корпусе сверлим одно или несколько отверстий диаметром 1,5–2,0 мм для оттока конденсата. Для определения нижней точки автомобиль должен стоять горизонтально.

Видеоматериалы про глушитель

В интернете есть множество видеороликов, на которых авторы изобретательно и просто демонстрируют изготовление прямотока своими руками.

Видео: как изготовить глушитель-прямоток своими руками

Ещё один наглядный пример изготовления глушителя с нуля. Вариант прямотока выполнен из нержавеющей стали с двумя выхлопными патрубками.

Видео: как изготовить глушитель-прямоток из нержавеющей стали

Как сделать прямоток своими руками

Хорошая прямоточная система, выпускаемая производителями спортивных автомобилей, стоит серьезных денег, и желание сделать прямоток самостоятельно вполне понятно. Если смотреть на подобные аксессуары подробно, то можно заметить, что они представляют собой стандартный выхлопной выпуск с измененной конструкцией – сглаженные изгибы и малое число сварных швов. За счет подобного строения выхлопной системы автомобилю становится проще справляться с выбросом отработавших газов в атмосферу.

Сделать прямоток своими руками не так уж и сложно, как и установить его на автомобиль, но следует понимать, что подобное вмешательство в конструкцию машины по-своему сказывается на различных моделях. Чаще всего самодельную прямоточную систему устанавливают на «автомобили выходного дня», которые были приобретены, чтобы проводить над ними различные эксперименты.

Чтобы сделать прямоток самостоятельно, потребуется: металлическая труба с толщиной стенок не менее 3 миллиметров, сварочный аппарат, дрель, болгарка (для резки по металлу), нержавеющая сталь (чаще всего используются металлические губки для мытья посуды – около 50 штук).

Процесс самостоятельного производства прямотока следующий:

Необходимо снять с автомобиля установленный глушитель и вскрыть резонатор. Для этого возьмите болгарку и сделайте отверстие по всей длине резонатора, а после разведите в стороны металлические листы, будто вскрывая консервную банку;
После этого вы будете видеть все внутренности резонатора, который состоит из двух частей трубы и нескольких ребер жесткости. Все это предстоит вырезать из резонатора «под ноль», чтобы осталась непосредственно его металлическая оболочка. Вырезать удобнее всего при помощи болгарки, но приготовьтесь к тому, что займет это немало времени. Удаляя куски труб, оставьте с каждой стороны по 3-4 сантиметра, чтобы позже было удобнее наваривать модифицированные варианты выхлопа;

Далее берем трубу такого же диаметра, как трубы, оставшиеся торчать в резонаторе с двух сторон. Обрезаем ее таким образом, чтобы ее длины хватило для установки в резонатор между обрезанными кусками и приварке с помощью сварочного аппарата

Здесь важно помнить правило: «Семь раз измерь, один раз отрежь». Если неверно изменить, и отрезанный размер трубы окажется меньше по длине, чем необходимо, придется резать новый кусок – складывать данную деталь из нескольких обрезков труб запрещено;
Когда будет отрезана труба необходимой длины, надо приступить к ее модернизации. Для этого возьмите дрель небольшого диаметра и наделайте в данном куске трубы множество дырок

При этом оставьте по 3-4 сантиметра трубы с каждой стороны, чтобы после можно было обеспечить надежную сварку. Если ваша дрель не справляется с трубой, можно воспользоваться болгаркой и сделать на трубе множество надрезов через каждые 1,5-2 сантиметра

Для этого возьмите дрель небольшого диаметра и наделайте в данном куске трубы множество дырок. При этом оставьте по 3-4 сантиметра трубы с каждой стороны, чтобы после можно было обеспечить надежную сварку. Если ваша дрель не справляется с трубой, можно воспользоваться болгаркой и сделать на трубе множество надрезов через каждые 1,5-2 сантиметра.

После этого необходимо наварить дырявый кусок трубы на части труб, которые остались торчать в резонаторе;
Когда кусок трубы будет надежно приварен, необходимо забить весь резонатор сетчатой нержавеющей сталью. Для этого возьмите 50 приобретенных металлических губок для мытья посуды и начните их укладывать в резонатор, забивая все свободное пространство.

Внимание: некоторые губки могут идти с импровизированными «крючками», сделанными из бумаги, пластика или ткани. Такие элементы обязательно удалить с металла перед его укладкой в резонатор

  1. Далее закройте резонатор и надежно приварите крышку;
  2. На этом создание прямотока своими руками можно считать завершенным. Остается установить автомобильный глушитель на место.

Важно отметить, что данный способ лишь один из многих вариантов самостоятельного создания прямоточной трубы из имеющегося глушителя. Некоторые автолюбителю собирают прямоток с нуля, что значительно дороже по затратам и более трудоемко. Подобная модификация простая, и ее сможет выполнить даже водитель без опыта

Подобная модификация простая, и ее сможет выполнить даже водитель без опыта.

О прямотоке или ПГ

Прямоточный глушитель (ПГ) является совершенствованной альтернативой стокового выхлопа, который не способен обеспечить быстрый и своевременный выход газов из системы двигателя (ДВС). Особенно страдает (давится) штатная выхлопная система после установки спортивного распредвала или после расточки цилиндров ГБЦ (другими словами, на форсированном моторе).

Прямоточный глушитель призван усовершенствовать систему выхлопа

ПГ призван модернизировать систему выхлопа, в которой увеличен выброс газов. Кроме того, правильно установленный ПГ обеспечит прибавку мощности ДВС на 10–15 л.с. Однако надо быть готовым к кардинальным изменениям: заменить надо будет всё, начиная катализатором и заканчивая наконечником.

Прибавка мощности силового агрегата с помощью ПГ, к сожалению, имеет и «обратную сторону медали», связанную, прежде всего, с громкой звуковой атакой порядка 120 дБ. Это норма для спортивных автомашин, однако для гражданских, вряд ли. И этим объясняется масса случаев штрафов, выписываемых инспекторами правопорядка владельцам таких машин.

Чтобы минимизировать этот огрех модернизации, умельцы используют различные способы снижения звука. Инсталляция глушителя флейты, овального или круглого резонатора — все это разновидности методов по улучшению работы глушителя прямотока. Тихим сделать его может «форма и содержание».

К примеру, умельцы говорят о том, что квадратный резонатор, установленный в середине трассы (пути выхода газов в ВС), снижает шум намного лучше, чем овальный или круглый. Да и вообще, круглый лучше не ставить, а использовать в крайнем случае овальный, так как в нём больше объём банок и соответственно, тише звук.

Прежде, чем разбираться основательно в том, что такое ПГ, следует вспомнить о функционировании системы выхлопа автомобиля. Многие автомобилисты даже не подозревают, сколь много задач она выполняет, хотя так и не кажется на первый взгляд.

Комплект прямоток является готовым вариантом для проведения тюнинга

Безусловно, основной задачей выхлопа является отвод газов

Но не менее важной функцией — обеспечить своевременную и качественную вентиляцию цилиндров ДВС

Вентиляция цилиндров осуществляется следующим образом. В момент закрытия клапанов одного цилиндра ДВС, создаётся разряжение в выпускном коллекторе. Оно перемещается по системе с большой скоростью, и отразившись от преград, возвращается в коллектор. В момент выхода газов из цилиндра здесь создаётся пониженное давление, которое способствует лучшей вентиляции и продувке.

Помимо всего прочего, выхлопная система (ВС) призвана бороться с шумом. Для этого предназначен глушитель.

По сравнению с обычным, штатным глушителем, ПГ не имеет множество отдельных секций внутри. Соответственно, он отличается более упрощённой конструкцией. Именно этот факт и позволяет умельцам изготавливать его в домашних, гаражных условиях.

Но стоит ли вообще, обычному автомобилисту менять стандартный глушитель на ПГ? Безусловно, нет. Если он не предпочитает активную езду, не подразумевает эксплуатацию авто в спортивных целях, не комплексует по поводу «серой» и не выделяемой из всеобщего автопотока машины, то и модернизацию проводить ему не стоит.

Напротив, если басистый и породистый рёв мотора находит отклик в душе автолюбителя, то установка прямотока обязана быть проведена. Тем более что это даёт немало преимуществ следующего характера:

  • повышается мощь ДВС из-за увеличения пропускной способности;
  • продлевается срок эксплуатации всей ВС, за счёт использования качественных материалов.

Что касается недостатков модернизации, то это:

  • проблемы с законом из-за сильного шума (можно исключить, если установка ПГ будет проведена по новой системе);
  • возможные сложности с сервисным ТО;
  • большая чувствительность силового агрегата к низким температурам;
  • понижение клиренса.

Не стоит путать прямоток с глушителем. Дело в том, что прямотоком называется вся система выхлопа, а подвергается модернизации в большинстве случаев только её часть — глушитель.

Глушитель из порошкового огнетушителя

Доработка штатного глушителя возможна на базе порошкового огнетушителя, эксплуатационный срок которого закончился.

Необходимые материалы

Дополнительно следует подготовить:

  • сварочные электроды 1,5 — 2,5 мм;
  • электрический сварочный аппарат;
  • компактная болгарка с отрезными кругами по металлу;
  • детали старого глушителя;
  • два отрезка стальной трубы с внутренним диаметром в два дюйма.

Поэтапное выполнение работ

Процесс изготовления выглядит следующим образом.

  1. Подготовьте трубу подходящего размера диаметром в 30 — 52 мм. Вряд ли вы сможете найти тонкостенную трубу заводского типа, поэтому просто воспользуйтесь водопроводной.
  2. Отверните головку с огнетушителя и избавьтесь от оставшегося порошка.
  3. Расширьте отверстие до такой степени, чтобы труба, которую вы приготовили, плотно в него входила.
  4. Аналогичное отверстие необходимо сделать с другой стороны баллона, но его следует слегка сместить в сторону стенки огнетушителя.
  5. Воспользуйтесь болгаркой, чтобы создать перфорацию на конечных отрезках, расположенных внутри труб (12 — 15 см).
  6. Вставьте трубы в баллон с расчётом противоположного расположения перфорированных участков друг напротив друга. Концы должны быть введены в баллон на 60 %.
  7. С двух сторон баллона в круговом направлении обварите соединения. Следите за тем, чтобы не прожечь металл огнетушителя.
  8. Снимите крепёжные элементы со старого огнетушителя и приварите их на получившуюся самодельную конструкцию. Учтите, что водопроводная труба тяжелее заводской автомобильной, поэтому предусмотрите усиление крепления. С другой стороны, чем тяжелее труба, тем тише работа глушителя.
  9. Для снижения уровня шума и увеличения эксплуатационного срока конструкции на два года вставьте гибкую гофру на место после выпускного коллектора. Корпус можно наполнить стекловатой для дополнительного снижения шума.
  10. Если вы изготовляете глушитель из нержавейки, предусмотрите возможность разбирать конструкцию. Она может быть частично разборной, и у вас будет возможность периодически прочищать полости и производить ремонт при необходимости.
  11. Обязательно убедитесь в герметичности и надёжности сварных швов путём затыкания заглушкой одной из труб и наполнения её водой в перевёрнутом состоянии. Не должно быть даже незначительной течи.
  12. Слейте воду и используйте компрессор, чтобы продуть изделие и ликвидировать остатки влаги.
  13. Конструкция готова к установке на автомобиль.

Возможно, вас также заинтересует статья нашего специалиста, в которой он рассказывает о том, как выбрать термоленту для глушителя.

Тюнинг глушителя

Часто владельцы хотят получить более громкий, спортивный звук автомобиля. Этого можно добиться путем установки прямоточного глушителя. Его конструкция не предполагает наличия стенок-перегородок. Соответственно, газы будут более свободно покидать систему. Таким образом, двигателю будет легче «дышать» (увеличится продувка цилиндров).

Изготовить такой глушитель можно из заводского. Что нам нужно для этого? Следует подготовить:

  • Болгарку.
  • Дрель.
  • Сварочный аппарат.
  • Диски для резки металла.
  • Труба подходящего диаметра (если это тюнинг выхлопной системы ВАЗа, данный показатель составляет 52 сантиметра).
  • Железные губки для мытья посуды (не менее 50 штук) либо стекловата.

Итак, снимаем заводской глушитель и при помощи болгарки вскрываем его корпус. Далее демонтируем все его внутренности. После этого производим распилы в форме елки по всему периметру новой трубы. Длина последней должна быть такой, чтобы она уместилась в корпусе старого глушителя. Кстати, отверстия можно сделать и при помощи дрели.

Новая труба приваривается к оставшимся хвостикам на сварку. Оставшееся пространство нужно заполнить губками для мытья посуды либо стекловатой. Далее закрываем наш вырезанный корпус. Его нужно качественно заварить, чтобы газы не просочились сквозь шов. По желанию можно покрасить глушитель серебрянкой.

На этом тюнинг выхлопной системы закончен. После можно устанавливать конструкцию на место. Внешне такой глушитель будет как стандартный. Но при оборотах двигателя свыше 3 тысяч в минуту машина будет издавать громкий и басистый звук.

Тюнинг глушителя

Часто владельцы хотят получить более громкий, спортивный звук автомобиля. Этого можно добиться путем установки прямоточного глушителя. Его конструкция не предполагает наличия стенок-перегородок. Соответственно, газы будут более свободно покидать систему. Таким образом, двигателю будет легче «дышать» (увеличится продувка цилиндров).

Изготовить такой глушитель можно из заводского. Что нам нужно для этого? Следует подготовить:

  • Болгарку.
  • Дрель.
  • Сварочный аппарат.
  • Диски для резки металла.
  • Труба подходящего диаметра (если это тюнинг выхлопной системы ВАЗа, данный показатель составляет 52 сантиметра).
  • Железные губки для мытья посуды (не менее 50 штук) либо стекловата.

Итак, снимаем заводской глушитель и при помощи болгарки вскрываем его корпус. Далее демонтируем все его внутренности. После этого производим распилы в форме елки по всему периметру новой трубы. Длина последней должна быть такой, чтобы она уместилась в корпусе старого глушителя. Кстати, отверстия можно сделать и при помощи дрели.

Новая труба приваривается к оставшимся хвостикам на сварку. Оставшееся пространство нужно заполнить губками для мытья посуды либо стекловатой. Далее закрываем наш вырезанный корпус. Его нужно качественно заварить, чтобы газы не просочились сквозь шов. По желанию можно покрасить глушитель серебрянкой.

На этом тюнинг выхлопной системы закончен. После можно устанавливать конструкцию на место. Внешне такой глушитель будет как стандартный. Но при оборотах двигателя свыше 3 тысяч в минуту машина будет издавать громкий и басистый звук.

«Паук 4-2-1»

Очень часто тюнинг выхлопной системы начинается с выпускного коллектора. Так, на четырехцилиндровые автомобили устанавливают «Паук 4-2-1». Это делается с целью увеличения мощности. Но как говорят специалисты, получить прибавку можно только незначительную, да и то только на «верхах».

Среди наиболее популярных производителей стоит отметить:

  • MG-RACE.
  • «Стингер».

Самостоятельно сделать “паука” очень сложно, в отличие от глушителя (о его изготовлении мы расскажем немного позже)

При выборе «паука» важно обратить внимание на наличие кислородного датчика в штатной системе. Если он имеется, его нужно переносить на новый выпускной коллектор. Для этого некоторые модели уже имеют штатные вырезы под эти датчики

Для этого некоторые модели уже имеют штатные вырезы под эти датчики.

Как происходит установка? Для этого нам понадобится стандартный набор инструментов:

  • Рожковые ключи и головки.
  • Смазка ВД-40.
  • Новая прокладка на коллектор и новые болты.

Работы следует производить на смотровой яме. При помощи домкрата очень сложно добраться до выхлопной системы, поэтому данный вариант мы исключаем. Итак, в первую очередь нам нужно снять старый выпускной коллектор. Часто старые болты прикипают и ржавеют, поскольку нагреваются и находятся в нижней части кузова. Предварительно их нужно замочить в ВД-40 и уже после откручивать. Иногда случается, что срывается резьба вместе с болтами. Поэтому всегда нужно держать под рукой комплект новых. Их желательно и установить затем. Также следует открутить болты крепления с приемной трубой. Далее можно вынимать коллектор.

Наш спортивный «паук» должен сесть на штатные шпильки, без доработок. Установка его выполняется в обратном порядке. Сначала крепится верхняя часть, затем подключается остальная выхлопная система. Тюнинг на этом этапе можно считать законченным. Не забудьте установить новую прокладку, так как старая не обеспечит былого уплотнения.

Прямоток своими руками

Мощность двигателя – тот фактор, на который обращают внимание в первую очередь при знакомстве с автомобилем. Да и в дальнейшем про нее никогда не забывают

Кроме того, у многих порой возникает желание ее увеличить. И одним из способов, позволяющих добиться этого, будет прямоточный глушитель или прямоток, установленный на серийный автомобиль.

Общие сведения о выхлопной системе (ВС)

Как известно, глушитель является частью выхлопной системы, и о ней необходимо вспомнить, прежде чем начинать разбираться с тем, что такое прямоток. Она выполняет больше задач, чем может показаться на первый взгляд. Самая первая и очевидная – отвод выхлопных газов автомобиля

Другой, не менее важной функцией ВС будет обеспечение вентиляции цилиндров двигателя

Достигается это достаточно оригинальным способом – в момент закрытия клапанов одного цилиндра в выпускном коллекторе создается разрежение, которое перемещается по системе со скоростью звука. Отразившись от препятствий, оно возвращается в коллектор к моменту открытия следующего клапана, создавая на выходе из цилиндра область пониженного давления, тем самым улучшая вентиляцию и продувку внутреннего объема.

Скорость и время перемещения разрежения зависят от длины пути (выхлопных труб) и оборотов двигателя, но это учтено при расчете штатной выхлопной системы. Ну и еще одной ее задачей будет борьба с шумом, чем и занимается на машине глушитель. В целом традиционную ВС можно представить, как показано на картинке.

Устройство прямоточного глушителя автомобиля

При тюнинге автомобиля зачастую вместо обычного ставят прямоточный глушитель. С чем это связано? Дело в том, что прямоток позволяет решить две задачи:

  • изменить звук, сделав его басовитым и рычащим, что создает впечатление мощного, «заряженного» автомобиля, хотя на самом деле это может быть и не так;
  • немного, на несколько лошадиных сил, увеличить фактическую мощность мотора, снизив потери на преодоление сопротивления движению выхлопных газов в глушителе.

Теперь, когда мы разобрались, что дает прямоток, можно изучить его устройство. Сравнить, как выглядит прямоточный глушитель (один из его возможных вариантов) и штатный, можно на приведенном ниже рисунке.

Как видно, разница заключается в том, что прямоточный глушитель имеет более простое устройство. Такое упрощение позволяет во многих случаях изготовить самодельный прямоток, особенно для машин отечественного производства, например, ВАЗ 2114.

Как сделать прямоточный глушитель своими руками

Обычно причиной установить прямоточный глушитель на свой автомобиль, например, ВАЗ 2114, является желание выделиться среди других, обратить на себя внимание. Самое простое, как можно достичь подобного – изменить звук, издаваемый машиной

Учитывая, что прямоточный глушитель своими руками сделать легко, каждое такое самодельное устройство может иметь свою, отличающуюся конструкцию.

Поэтому нет необходимости полностью описывать, например, прямоток на ВАЗ 2109 или прямоток на ВАЗ 2106, достаточно привести общий принцип, согласно которому и создается такое устройство. Обычно когда рассматривается, как сделать прямоток своими руками, в качестве заготовки используется обычный глушитель, особенно если делается прямоток на ВАЗ или для какого-то аналогичного автомобиля (например, ВАЗ 2114).

С него снимается штатный глушитель, и затем он вскрывается при помощи болгарки, а все внутренние перегородки и трубы убираются. Получается заготовка глушителя прямотока, как показано на фото.

А вот дальше, когда делается прямоток своими руками, начинается творчество. Хотя в этом случае нельзя говорить о настоящем прямотоке. Дело в том, что в большей части речь идет о глушителе прямотока.

Существуют самые разные варианты его реализации. Кто-то вваривает между торцами одну трубу, кто-то две, а кто-то устраивает несколько отделений и дополнительно использует асбест, базальтовую вату, металлические стружки для снижения шума мотора автомобиля. Различные примеры, показывающие как сделать прямоток, показаны на фото ниже.

Причем приведенными вариантами далеко не исчерпываются способы, какими изготавливают подобное устройство. Для завершения работ необходимо заварить вырезанное отверстие, и прямоток для автомобиля можно считать готовым.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
