Стартер ВАЗ 2107 – меняем сами на два счета!

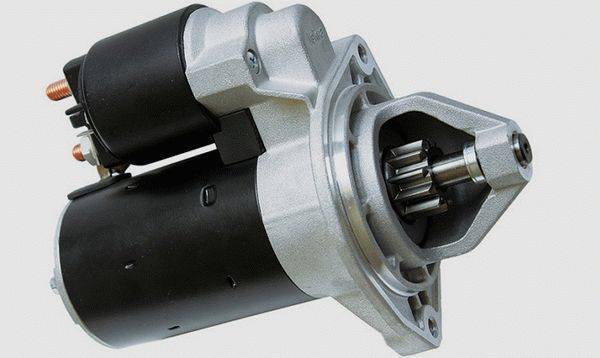

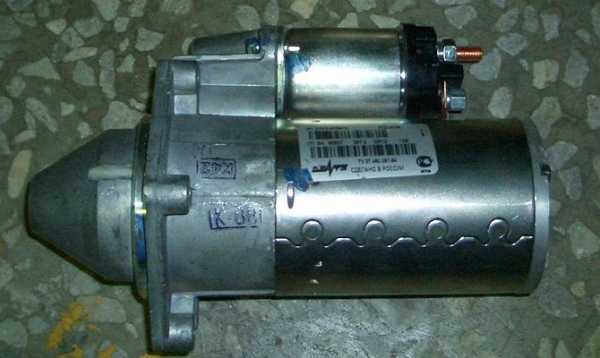

↑ Стартер СТ 221 (35.3708)

На автомобилях ВАЗ-2106, ВАЗ-2107 и других классических моделей Жигулей устанавливают стартер 35.3708 (СТ 221), который представляет из себя 4-ех полюсный электромотор постоянного тока смешанного возбуждения с четырьмя щетками. Управляется стартер дистанционно специальным электромагнитным втягивающимся реле. С маховиком двигателя стартер соединяется и разъединяется устройством через зубчатый венец.

https://youtube.com/watch?v=pPjmKlwjlgw

Стартер находится в подкапотном пространстве справа от двигателя. Крепится к картеру сцепления 3-я болтами. Между горячей приемной трубой выпускной системы двигателя и стартером устанавливается термоизоляционный защитный экран.

Ремонт стартера Ваз 2107

Стартер – не самый сложный и дорогой в обслуживании агрегат. Но он является одним из ключевых узлов автомобиля.

Поворачиваете ключ зажигания, лампы на приборной панели горят, а стартер не крутится, двигатель не заводится? Причины две:

  • неисправность контакта, подающего ток на реле стартера;
  • неисправность самого стартера или реле.

Во втором случае стартер необходимо снять, проверить, отремонтировать и установить обратно. Процесс ремонта достаточно сложен и заслуживает большой отдельной статьи. Здесь же мы расскажем, как заменить стартер ВАЗ 2107 (карбюратор, инжектор) и проверить его работоспособность.

Стартер ВАЗ 2107 — замена своими руками

Здесь мы постараемся подробно рассказать как заменить стартер на ВАЗ 2107 своими руками. Сразу хочется отметить, что при наличии всевозможного инструмента, это устройство снимается с автомобиля очень быстро и просто. Хотя, на самом деле достаточно лишь одного ключа на 13.

Замена стартера на ВАЗ 2107

Первым делом необходимо отключить питания от аккумуляторной батареи. Затем берем ключ на 17 и отворачиваем два болта (их может быть и 3) к корпусу коробки передач ВАЗ 2107.

После того, как это выполнено, можно аккуратно отводить стартер вправо, чтобы он отошел от своего посадочного места.

Напомним, что в предыдущей статье мы рассматривали как заменить втягивающее реле стартера на ВАЗ 2107 своими руками. Втягивающее реле наиболее часто выходит из строя, поэтому стоит добавить инструкция в закладки.

Затем немного отодвигаем его вправо и поворачивая задней стороной, вынимаем его через свободное место, как показано на фотографии ниже.

Делать это нужно до тех пор, пока к передней его части не будет свободного доступа, чтобы можно было без проблем отсоединить все провода и клеммы питания.

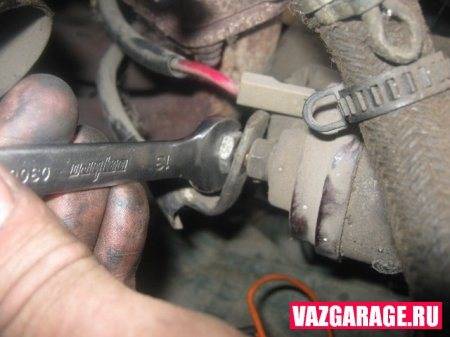

Как видите, один провод идет к втягивающему реле, а второй к самому стартеру ВАЗ 2107, и один из них крепится еще и гайкой. Отворачиваем ее и отсоединяем штекер, потянув за него в сторону, и можно смело вынимать стартер наружу.

Если устройство нуждается в замене, то меняем его на новый и производим установку в обратной последовательности. Цена стартера на все классические модели жигулей составляет от 2500 до 4000 рублей в зависимости от производителя.

Диагностика неисправностей стартера ВАЗ 07 модели

Неисправности стартера:

  • отсутствие вращения ротора;
  • щелчки при попытке старта;
  • посторонние звуки при работе устройства.

Стартер не запускается

Электродвигатель не работает из-за разряда батареи или выхода из строя обмоток. При разряженной батарее не включаются светотехнические приборы или лампы светятся тускло, а при попытке запуска двигателя раздается щелчок, после которого индикаторы гаснут.

Треск при запуске стартера

Треск указывает на поломку втягивающего реле, которое не может ввести в зацепление шестерню ротора с венцом маховика. Ремонт заключается в проверке проводки и замере сопротивления обмоток. Поврежденное реле подлежит замене.

Стартер щелкает но не проворачивается

Дефект указывает на недостаточное напряжение в сети питания из-за разряда батареи или окисления контактных площадок. При севшем аккумуляторе щелчок сопровождается снижением яркости ламп. Дефект наблюдается при плохом контакте между контактами батареи и клеммами проводки.

Стартер гудит но двигатель не запускается

Причиной гула является заклинивание бендикса, реле не может продвинуть шестерню к маховику. Для проверки необходимо снять электромотор. После очистки стартера от грязи работоспособность восстанавливается.

Стартер проворачивает коленвал с трудом, как при “севшем” аккумуляторе

При этой неисправности стартер может работать “через раз”, в теплую погоду машина заводится нормально. Но уже в самый слабый мороз начинаются проблемы: с огромным трудом движок проворачивается, нагрузка на АКБ при этом огромная (видно по вольтметру). Причин может быть две- износ втулок и задевание якоря за статор. Вторая- это межвитковые замыкания и другие повреждения обмотки якоря. В обоих случаях стартер начинает “тормозить” сам себя. Чаще всего такой стартер заменяют целиком, так как ремонт может выйти дороже.

Что делать в первую очередь?

Разборка механизма – не первоочередная задача, так как питание стартера связано с аккумуляторной батареей, то и начинать надо с нее. Если автомобиль не слишком старый, вряд ли проблемы будут лежать в устройстве самого стартера. Достаточно произвести очистку контактов аккумулятора или самого устройства, чтобы все снова заработало в нужном режиме.

Сложности начинаются, когда машина отработала солидный срок и ее эксплуатация не была деликатной. Если после полной проверки электрооборудования вашего ВАЗ 2107 стартер так и не заводится или продолжает работать с перебоями, значит, причина находится внутри устройства и необходимо снять и разобрать стартер. На этой модели как в карбюраторном, так и в инжекторном исполнении, он установлен довольно-таки неудобно. Чтобы к нему нормально подобраться, придется загнать автомобиль на эстакаду либо смотровую яму.

Разборка стартера ВАЗ 2107

После того как отключено зажигание, можно приступать к «операции». Проводить ее нужно в следующем порядке:

  • снимаем с аккумулятора клемму «масса»;
  • если снизу имеется защитный грязевой кожух, то необходимо демонтировать и его;
  • снять электропровода со втягивающего реле;
  • откручиваем три крепежных болта (два верхних, один нижний);
  • снимаем стартер.

Как видите, ничего сложного. Единственное, в случае инжекторной модели механики советуют снять еще и растяжки впускного патрубка. Теперь предстоит разборка самого устройства.

Последовательность контроля работоспособности стартера

Если при переводе ключа зажигания в положение «Старт» стартер не подает никаких признаков жизни, необходимо выполнить следующую последовательность действий:

1. Измерить мультиметром напряжение на клеммах аккумулятора. Должно быть не менее 12 Вольт для запуска двигателя. Если меньше, следует зарядить аккумуляторную батарею.

2. Далее необходимо произвести измерение качества шины «земля» автомобиля. Следует проверить контакты шины «минус АКБ» — кузов автомобиля и «минус АКБ»-корпус двигателя, собственно, стартера. Это лучше сделать, включив зажигание, и измеряя напряжения между минусом АКБ, металлическими элементами корпуса двигателя и зачищенными элементами кузова двигателя. Напряжения должны быть строго 0,0 Вольт. Если больше, возможно нарушены контакты соединений.

3. Перед проведением дальнейших действий лучше произвести компьютерную диагностику. Во многих автомобилях запуск двигателя может блокировать иммобилайзер, возможно, требуется привязка ключа. Неисправность узлов автоматической коробки переключения передач также может ввести режим запрета на запуск авто.

4. Для дальнейшей диагностики стартера требуется электрическая схема автомобиля и схема расположения реле и предохранителей. Система запуска автомобиля может быть организована одним из двух способов. В автомобилях более ранних годов выпуска напряжение на втягивающее реле стартера подавалось непосредственно с контактной группы замка зажигания. Неисправность контактной группы приводит к отсутствию напряжения, подающегося на втягивающее реле. В таком случае необходимо проверить наличие контактов по схеме подключения замка зажигания. В современных автомобилях для управления срабатыванием стартера используется реле стартера, обычно устанавливаемое в блоке реле и предохранителей в подкапотном пространстве. Необходимо проверить исправность реле, наличие на его входном контакте напряжения +12 Вольт. Можно принудительно включить стартер, замкнув контакты реле.

5. Далее переходят непосредственно к работам со стартером. Он обычно расположен в области маховика. Более удобное расположение – между двигателем и радиатором системы охлаждения. В этом случае доступ к нему упрощен. Хуже, если стартер расположен за двигателем под выпускным коллектором. В любом случае, необходимо отследить путь пролегания проводов, идущих от стартера. От него отходят два проводника: один толстый (сечение не менее 25 кв.мм.) для запуска электродвигателя и тонкий – для управления втягивающим реле.

6. В первую очередь необходимо в удобном месте зачистить тонкий проводник, подсоединить к нему провод сечением не менее 2 кв.мм. и заизолировать место соединения. Затем перевести коробку передач в нейтральное положение. После этого соединить подключенный проводник к положительной клемме заряженного АКБ. Если при этом не последует никаких действий со стороны стартера, возможны следующие варианты:

  • неисправность обмотки втягивающего реле (обрыв);
  • износ щеток электродвигателя стартера;
  • поломка ламелей коллектора;
  • обрыв обмотки якоря;
  • отсутствие контакта на разъеме тонкого провода (часто встречается, когда тонкий проводник приходит в разъем «под фишку», его иногда достаточно просто пошевелить);
  • отсутствие заземления на корпусе двигателя автомобиля (для большей уверенности можно мощным проводом соединить корпус двигателя с минусом АКБ).

7. Если втягивающее реле сработало уверенно, но электродвигатель стартера не вращается, следует проверить наличие напряжения + 12 Вольт на выходе толстого проводника. Он обычно имеет соединение «под гайку», иногда контакты подгорают и обугливаются. В таком случае следует снять и зачистить контактные зоны. Также следует проверить соединение толстого проводника в области положительной клеммы аккумуляторной батареи.

8. С помощью мультиметра можно проверить сопротивление обмотки втягивающего реле (между подсоединенным проводником и корпусом двигателя оно должно быть в пределах от 3 до 20 Ом для различных типов стартеров).

9. В случае, когда предыдущие действия не привели к положительному результату, необходимо приступить к диагностике неисправности на снятом с автомобиля стартере.

Видео — как замкнуть стартер на прямую, если он не крутит:

Проверка технического состояния деталей стартера ВАЗ-2107

↑ Якорь

Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыкания обмотки якоря на массу. Напряжение через лампу подводится к пластинам коллектора и к сердечнику якоря. Горение лампы указывает на замыкание пластин коллектора с массой. При проверке мегомметр должен показывать сопротивление не менее 10 кОм. Якорь, имеющий замыкание с массой, замените.

Специальным прибором проверьте, нет ли замыканий между секциями обмотки якоря и пластинами коллектора, а также нет ли обрывов в месте припайки выводов секций обмотки к пластинам коллектора.

↑ Якорь стартера ВАЗ

Осмотрите рабочую поверхность коллектора. Загрязненную или пригоревшую поверхность зачистите мелкозернистой шлифовальной шкуркой.

Проверьте биение сердечника относительно цапф вала. Если оно больше 0,08 мм — замените якорь.

Проверьте состояние поверхностей шлицев и цапф вала якоря. На них не должно быть задиров, забоин и износа. Если на поверхности вала появились следы желтого цвета от втулки шестерни, удалите их мелкозернистой шлифовальной шкуркой, так как они могут стать причиной заедания шестерни на валу.

↑ Привод

  • Привод стартера должен свободно, без заметных заеданий перемещаться на валу якоря.
  • Шестерня должна проворачиваться относительно вала якоря под действием момента не более 27,4 Н·см (2,8 кгс·см).
  • В обратном направлении шестерня проворачиваться не должна.

Если на заходной части зубьев шестерни имеются забоины, то подшлифуйте их мелкозернистым наждачным кругом малого диаметра.

Если детали привода повреждены или значительно изношены, замените привод новым.

↑ Статор

Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыкания обмотки статора на массу. Напряжение через лампу подводится к общему выводу обмотки и к корпусу стартера.

Если лампа горит или мегомметр показывает сопротивление меньше 10 кОм, а также если обмотки имеют следы перегрева (почернение изоляции), замените корпус с обмотками.

↑ Крышки

Проверьте, нет ли на крышках трещин.

Если они имеются — замените крышки новыми.

Проверьте состояние втулок крышек.

Если они изношены, то замените крышки в сборе или только втулки. Новые втулки после запрессовки разверните до (12,015+0,03) мм.

У стартера СТ-221, чтобы заменить втулку со стороны коллектора, предварительно извлеките заглушку, а после запрессовки втулки установите заглушку на место и раскерните в трех точках.

Проверьте надежность крепления щеткодержателей на крышке со стороны коллектора.

  • Щеткодержатели положительных щеток не должны иметь замыкания с массой.
  • Щетки должны свободно перемещаться в пазах щеткодержателей.
  • Щетки, изношенные по высоте до 12 мм, замените новыми, предварительно притерев их к коллектору.

Проверьте динамометром усилие пружин на щетках, которое для новых щеток должно составлять 9,8±0,98 Н (1±0,1 кгс) и, при необходимости, замените пружины новыми.

↑ Тяговое реле

Проверьте легкость перемещения якоря реле. Проверьте омметром, замыкаются ли контактные болты реле контактной пластиной. Проверьте омметром нет ли обрыва в обмотках тягового реле.

Если в обмотках реле имеется обрыв, или не замыкаются контактные болты реле контактной пластиной, то замените реле новым.

Если реле разборного исполнения, то можно разобрать его и зачистить контактные болты и пластину мелкозернистой шкуркой или плоским бархатным напильником. При значительном повреждении контактных болтов в месте соприкосновения с контактной пластиной можно повернуть болты на 180°.

Стартер ВАЗ 2107 – устройство, схема подключения + Видео » АвтоНоватор

Стартер ВАЗ 2107 часто барахлит, но это не беда – отечественный автопром характерен тем, что в случае необходимости ремонт и обслуживание делать куда проще, чем в иномарках. И если с пусковым механизмом что-то случилось, вы сможете помочь машине сами. Давайте разбираться!

Замысловато ли устройство стартера «семерки»?

Стартер отвечает за пуск мотора. Это электродвигатель с 4 полюсами и таким же количеством щеток. Он располагается в нижней части моторного отсека с правой стороны от блока цилиндров, это демонстрирует фото из-под капота. Фиксация на картере сцепления осуществляется посредством трех болтовых соединений.

Этот элемент не рассчитан на длительную работу, его единственная функция – предоставить двигателю нужный крутящий момент. Справившись с задачей, деталь возвращается в состояние покоя. Так что любая серьезная неисправность приведет к отказу транспортного средства. Устройство стартеров ВАЗ 2107 и других моделей этой линейки одинаково. Если же и встречаются некоторые отличия, то они незначительны.

Устройство стартера включает более чем 40 мелких элементов, из которых собираются основные части – электродвигатель постоянного тока, бендикс и тяговое реле. Их легко найти на фото. В функции моторчика входит передача вращательного момента на коленчатый вал посредством шестеренной передачи. Благодаря втягивающему реле обеспечивается перемещение бендикса. Кроме того, реле отвечает и за замыкание контактов электрического мотора. Бендикс – маленькая деталь, но выполняет весьма важную задачу – обеспечивает сцепление вала и венца маховика. И только после этого возможно вращение коленчатого вала.

Как стартер пускает двигатель?

Рассмотрим подробнее принцип действия стартера. После замыкания контактов ток поступает на обмотку тягового реле. В это время якорь перемещается и выдвигает бендикс. Шестеренка последнего соединяется с венцом маховика. Когда якорь достигает конечной позиции происходит замыкание контактов, что позволяет току поступить на обмотку мотора стартера. Устройство начинает вращаться и автомобиль заводится.

Бендикс возвращается в исходную позицию как только маховик начнет вращаться с большей скоростью, чем вал стартера. А подача электрической энергии на устройство прекращается с возвратом ключа на первое положение. Устанавливают на ВАЗ 2107 и редукторный стартер, в этом случае схема протекания тока чуть другая, он попадает на якорь через зубчатую передачу. Благодаря этому значительно увеличивается мощность. Это не единственное отличие, которое имеет редукторный механизм, но об этом не сейчас.

Схема подключения и возможные затруднения

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить ее самостоятельно. Но прежде чем говорить непосредственно о подключении стартера ВАЗ 2107, следует узнать как демонтировать старый элемент. Единственная проблема, с которой вы столкнетесь – неудобное расположение детали, грешат этим и карбюраторные модели, и инжекторные.

Устанавливаем автомобиль над смотровой ямой, так как добраться до узла можно только через низ. Обязательно отключаем зажигание. Затем снимаем крышку аккумулятора и отключаем с «массы» клемму. Чтобы освободить доступ, следует демонтировать АКБ, причем делаем это вместе с опорой. Пришло время открутить зажим жгута проводов и снять их с тягового реле. И последняя операция – раскрутить болтовые соединения, фиксирующие деталь.

Дальше нас интересует схема подключения для стартера на ВАЗ 2107. Установив новый элемент на штатное место, первым прикручиваем самый длинный болт, а потом уже фиксируем остальные крепежи. Устанавливаем назад клеммы проводов, опоры жгута и аккумулятор. Подключаем АКБ и не забываем поставить на место защитную крышку и грязезащитный щиток.

Для некарбюраторных моделей может возникнуть некоторое неудобство при монтаже, поэтому при замене стартера ВАЗ 2107 инжекторного типа владельцу нелишним будет убрать растяжку впускного патрубка.

При внимательном отношении и отсутствии спешки вся эта операция вряд ли грозит какими-либо осложнениями, поэтому процесс замены покорится даже неопытному автовладельцу. Схема уже известна, а для наглядности все шаги мы постарались дублировать фотоматериалами, стартер на ВАЗ 2107 теперь поменять сможет каждый. Главное правильно подобрать механизм для своего авто, причем принцип работы может быть и обычный, и редукторный, многие при замене не упускают случая обзавестись более сложным, но эффективным механизмом.

carnovato.ru

Предварительные работы

Ставим противооткатные упоры Выполнение нескольких простых действий, связанных с подготовкой ВАЗ 2107 к ремонтным работам, существенно сэкономит ваше время, улучшит качество технического обслуживания и будет являться гарантией безопасности вашего здоровья.

  1. Место, где будет осуществляться техническое обслуживание машины, должно иметь хорошее и равномерное освещение. В некоторых случаях достичь этого получается только благодаря использованию дополнительных средств освещения.
  2. Из-за того, что стартер в автомобиле ВАЗ 2107 расположен в нижней части мотора, работы по его демонтажу следует осуществлять на эстакаде или смотровой яме. Снять стартер через верх не получится.

Машина должна быть надежно зафиксирована при помощи стояночного тормоза или противооткатных упоров. В противном случае существует вероятность того, что транспортное средство начнет самопроизвольное движение.

Ремонт стартера ВАЗ 2107 – снятие, замена и установка стартера своими руками

Здравствуйте, уважаемые автолюбители! Особенно здравствуйте, все владельцы ВАЗовской «семёрки»! Потому, что речь пойдет именно о ней – ВАЗ 2107.

Хотя, отечественному автопрому особо похвастаться нечем, если учитывать модельную линейку и качество выпускаемых авто, но всё же, есть экземпляры авто, на которые следует обратить внимание. ВАЗ 2107 – это автомобиль, который заслужено можно назвать народным

Благодаря несколько непривычному дизайну, это авто заметно выделяется из серии «классических» ВАЗовских машин

ВАЗ 2107 – это автомобиль, который заслужено можно назвать народным. Благодаря несколько непривычному дизайну, это авто заметно выделяется из серии «классических» ВАЗовских машин.

Этот факт, дополненный небольшими конструкционными отличиями, стал причиной, по которой модель достаточно долго продержалась на конвейере. Порой казалось, что «семёрка» будет выпускаться вечно, но время берёт своё.

Тем не менее, по дорогам страны передвигаются сотни тысяч автомобилей седьмой модели, которая ещё очень долго будет лидировать в рейтингах популярности среди «классики».

Устройство автомобиля ВАЗ 2107 принципиально не отличается от прежних моделей. Самым большим нововведением последних лет стала установка инжекторной системы питания вместо привычного карбюратора.

Остальное – классика. Касается это и системы пуска. Именно поэтому для каждого автолюбителя, купившего ВАЗ 2107, как снять стартер, остаётся актуальным вопросом.

Снятие стартера ВАЗ 2107 в гараже, своими руками

Как и в большинстве других автомобилей, в «семёрке» стартер находится у нижней части двигателя. Для того, чтобы добраться до него необходимо иметь смотровую яму или эстакаду, так как через верх его не извлечь.

Неудобное расположение – это единственная трудность при демонтаже стартера. В остальном всё предельно просто, никаких специальных инструментов или особых знаний не потребуется.

Снятие стартера ВАЗ 2107 происходит только при выключенном зажигании следующим образом:

  • для начала снимается крышка аккумуляторной батареи и отсоединяется клемма «массы»;
  • снимается грязезащитный щиток, если такой устанавливался в нижней части моторного отсека;
  • для удобства снимается аккумуляторная батарея с опорой;
  • откручивается зажим жгута проводов, ведущих к стартеру;
  • откручиваются и снимаются провода с тягового реле стартера;
  • отвинчиваются три болта крепления стартера (два вверху и один внизу) после чего стартер снимается под автомобилем.

На этом этапе стартер полностью готов к ремонту или техническому обслуживанию.

Самостоятельная замена стартера ВАЗ 2107

Если для ремонта стартера можно найти хорошего, знающего помощника, то устанавливать его обратно в машину придётся самому. Занятие это вовсе не неудобное, но достаточно ответственное, поэтому провести его следует очень аккуратно с соблюдение порядка, указанного ниже.

Для того, чтобы была проведена замена стартера ВАЗ 2107, а точнее, его установка на штатное место, необходимо проделать следующее:

  • перед установкой внимательно осмотреть стартер, его комплектацию, качество сборки, наличие центрирующей втулки;
  • стартер устанавливается на штатное место снизу автомобиля и прикручивается самым длинным болтом, после чего ввинчиваются два других болта крепления и затягиваются;
  • устанавливаются клеммы проводов и затягиваются гайки;
  • устанавливаются и закрепляются опоры жгута проводов;
  • прикручивается опора аккумулятора, батарея ставится на место;
  • подключаются клеммы аккумулятора, закрывается защитная крышка;
  • проводится проверка работоспособности электросистемы и устанавливается грязезащитный щиток.

Выполнения таких манипуляций вполне достаточно для установки стартера, однако, работу по стартеру можно облегчить, если уделить внимание ещё некоторым деталям. Так, на карбюраторном моторе, нелишним будет снять воздушный фильтр, а на инжектором — растяжки впускного патрубка

Замысловато ли устройство стартера «семерки»?

Стартер отвечает за пуск мотора. Это электродвигатель с 4 полюсами и таким же количеством щеток. Он располагается в нижней части моторного отсека с правой стороны от блока цилиндров, это демонстрирует фото из-под капота. Фиксация на картере сцепления осуществляется посредством трех болтовых соединений.

Этот элемент не рассчитан на длительную работу, его единственная функция – предоставить двигателю нужный крутящий момент. Справившись с задачей, деталь возвращается в состояние покоя. Так что любая серьезная неисправность приведет к отказу транспортного средства. Устройство стартеров ВАЗ 2107 и других моделей этой линейки одинаково. Если же и встречаются некоторые отличия, то они незначительны.

Важно знать, что стартер может быть редукторный, тогда схема будет немного сложнее, но для рассматриваемого вопроса это мы затрагивать не будем

Устройство стартера включает более чем 40 мелких элементов, из которых собираются основные части – электродвигатель постоянного тока, бендикс и тяговое реле. Их легко найти на фото. В функции моторчика входит передача вращательного момента на коленчатый вал посредством шестеренной передачи. Благодаря втягивающему реле обеспечивается перемещение бендикса. Кроме того, реле отвечает и за замыкание контактов электрического мотора. Бендикс – маленькая деталь, но выполняет весьма важную задачу – обеспечивает сцепление вала и венца маховика. И только после этого возможно вращение коленчатого вала.

Проверка

Для выполнения работ потребуется мультиметр.

2. Очищаем наружную поверхность стартера от грязи.

3. Для проверки тягового реле соединяем его вывод “50” с положительным выводом аккумуляторной батареи, а корпус стартера с отрицательным. При этом у исправного реле якорь выдвигает шестерню привода в окно передней крышки с характерным щелчком.

4. Для проверки обмоток якоря и статора снимаем заднюю крышку стартера и отсоединяем щеточный узел (см. ниже, “Ремонт”).

5. Подсоединив один щуп омметра к корпусу, другой попеременно

подсоединяем к выводам обмоток статора, проверяя отсутствие их замыкания на корпус.

При отсутствии замыкания омметр должен показывать сопротивление не меньше 10 кОм.

6. Подсоединив щупы омметра к выводам обмоток статора, проверяем их на обрыв.

Если сопротивление стремится к бесконечности, произошел обрыв обмотки.

7. Подсоединив один щуп омметра к корпусу, другой подсоединяем попеременно к контактным пластинам якоря, проверяя замыкание обмоток якоря на корпус.

При отсутствии замыкания омметр должен показывать сопротивление не меньше 10 кОм.

Замена стартера на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Стартер – как никак но без него было бы трудно, потому что если данного агрегата не будет, то кто тогда будет заводить машину. Конечно можно выйти из машины, чуть её толкнуть включить скорость и она заведётся, но зачем такие трудности нужны? Поэтому и был придуман стартер, благодаря котором автомобиль можно будет завести лишь от прокрутки личинки замка зажигания. Но со временем данный агрегат выходит из строя и поэтому его приходиться менять на новый, но о том как его заменить знает не каждый, и поэтому мы специально для вас подготовили инструкцию в картинках, по замене стартера на автомобилях «Классического» семейства.

Примечание! Для замены вам нужно будет запастись: Основным набором гаечных ключей «на 10» и «на 13», а так же вам нужно будет ещё взять с собой отвёртку, головку «на 10» и удлинитель для данной головки!

Когда нужно менять стартер? Его нужно менять, если:

  • Он стал очень плохо крутиться и в связи с этим он по долгу стал заводить двигатель у автомобиля. (В данном случае стартер так же можно будет починить, о том как починить его смотрите в статье под названием: «Ремонт стартера на ВАЗ»)
  • А так же его нужно менять, если он вообще перестал заводить двигатель у автомобиля и тем самым ремонту он уже тоже не подлежит.

Как заменить стартер на ВАЗ 2101-ВАЗ 2107?

Примечание! Обязательно прежде чем начинать заменять данный агрегат, убедитесь что его работоспособность не связана с другими причинами, допустим разрядилась аккумуляторная батарея, или же окислились её клемы, или же проводка которая идёт на стартер не исправна!

А так же ещё учтите тот факт, то что замену стартера нужно осуществлять на смотровой канаве, а иначе его будет неудобно и очень проблематично снять с автомобиля!

Снятие: 1) Для начала ослабьте затяжку хомута, который крепит шланг подвода теплого воздуха к корпусу воздушного фильтра.

2) Затем ослабьте затяжку хомута, который крепит шланг уже к самому воздухозаборнику.

3) И после чего снимите данный шланг с двигателя автомобиля.

4) Следом ослабьте нижнюю гайку, которая крепит воздухозаборник.

5) Далее отверните уже верхнюю гайку, которая крепит этот же самый воздухозаборник.

6) И после чего снимите данный воздухозаборник с двигателя автомобиля.

7) Теперь отверните обе гайки, которые крепят теплоизоляционный щиток к двигателю.

9) После отворачивания болта, снимите теплоизоляционный щиток с двигателя.

10) Далее отверните нижний болт, который крепит стартер.

11) После чего отверните оставшиеся два верхних болта, которые так же крепят стартер.

12) Сдвинув стартер немножко вперед…(Продолжение в пункте 13)

13) Отсоедините колодку проводов от вывода тягового реле стартера на стартере.

14) Затем отверните гайку, которая крепит провод, к верхнему контакту тягового реле.

15) И после чего отсоедините провод от верхнего контакта, а так же снимите при этом болт с гайкой которые этот контакт удерживали.

16) Далее снимите стартер с двигателя автомобиля.

Установка: 1) Установка нового стартера осуществляется в обратном порядке снятию.

Важно! 1) Перед началом работы отсоедините «минусовую» клему, от аккумулятора! (О том как отсоединить данную клему, см. в статье: «Про аккумулятор»). Для новичков! Вопрос: Как отвернуть болт крепления теплоизоляционного щитка, к кронштейну правой опоры двигателя Ответ: Воспользовавшись удлинителем совместным с торцевой головкой «2», отверните болт «1» крепления теплоизоляционный щиток к кронштейну правой опоры двигателя

Для новичков! Вопрос: Как отвернуть болт крепления теплоизоляционного щитка, к кронштейну правой опоры двигателя Ответ: Воспользовавшись удлинителем совместным с торцевой головкой «2», отверните болт «1» крепления теплоизоляционный щиток к кронштейну правой опоры двигателя.

Дополнительный видео-ролик: Чтобы более подробно понять то как нужно заменять стартер, посмотрите интересный видео-ролик в котором процесс замены будет подробно описан:

Lada Largus

Снять кожух (при наличии) электронного блока управления ЭСУД, отжав два фиксатора (отвертка плоская). Вывернуть 2 гайки (№1) крепления расширительного бачка (№2) (ключ «на 10»). Снять и отвести в сторону расширительный бачок, не отсоединяя шлангов.

Для комплектаций с коробкой передач JR5:

  • отсоединить шарниры (№1) тросов выбора и переключения передач от коробки передач (отвертка плоская);
  • нажать с двух сторон на фиксаторы и отсоединить стопоры оболочек тросов выбора и переключения передач от кронштейна коробки передач.

Для комплектаций с коробкой передач JH3:

  • снять чехол (№1) шарнира тяги привода переключения передач;
  • отвернуть болт (№2) крепления тяги привода переключения передач, снять дистанционную втулку и отсоединить тягу (ключ «на 10»).

Вывернуть 3 болта (№1) крепления стартера (головка «на 13»).

Поднять автомобиль и вывернуть гайку (№2) крепления кронштейна (№4) к впускному коллектору (№3) (головка «на 13»). Вывернуть болт (№6) крепления кронштейна (№4) к блоку цилиндров (№5) (головка «на 17»). Снять кронштейн (№4) крепления впускного коллектора (№3).

Вывернуть гайку (№2), рисунок 3-7, и отсоединить жгут (№1), рисунок 3-6, проводов системы зажигания от стартера (№3) (головка «на 10»).

Отвернуть гайку (№4), рисунок 3-7, крепления провода стартера (№5) (головка «на 10»). Отсоединить провод стартера. Отвернуть гайку (№3) крепления провода электромагнитного реле стартера (№5) (головка «на 8»). Снять стартер.

Процесс также показан на видео:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
