А крыша — от «Москвича»
К воплощению замысла он приступил в 2019 году, и на создание необычной машины у Ивана Сардаева ушло полтора года. Большая часть деталей в вездеходе С-10, такое название дал своему детищу изобретатель — от «Жигулей» различной модели. Задний мост, мотор и коробка передач — от «классики», катки в гусеницах — колеса от одиннадцатой модели ВАЗа. Многие детали собирались по соседям, которые, к слову, восхищаются золотыми руками мастера, или подбирались на авторазборах и пунктах приема металла. Крыша вездехода — от «Москвича», а вот гусеницы полностью до последней детали пришлось продумывать и собирать самому. Для них изобретатель даже был вынужден купить транспортерную ленту в магазине. Снегоход на пневматике — еще одна машина, собранная руками телемастера из Топок.
В общей сложности на те или иные покупки для своего детища Иван Васильевич потратил более 30 тысяч рублей. — Больше всего пришлось повозиться с гусеницами, — признается пенсионер. — Это была очень кропотливая работа, которая потребовала особой тщательности. Ведь там что не так согнешь, чуть промахнешься и все, либо зубья будут цепляться, либо лента съезжать, и в обоих случаях машина не поедет.
Делаем пневмоход своими руками из мотоблока
Выбор двигателя для пневмохода
Очень часто отсутствие достаточного объема финансирования приводит к ограничениям при выборе двигателя, следовательно, приходится использовать то, что имеется в наличии. Это, как правило, бывают двух – или четырехтактные мотоциклетные двигатели, а также используют старые автомобильные силовые установки, но значительно реже. Если же все-таки есть в наличии лишние деньги и при выборе двигателя можно не задумываться об их количестве, то можно использовать такие рекомендации:
Четырехтактные моторы имеют ряд преимуществ перед двухтактными аналогами, поэтому многие конструкторы используют именно их. Для примера можно взять оппозитные двигатели от тяжелых мотоциклов. В таких устройствах можно также использовать мотор от автомобиля, который больше всего подходит для установки его на гусеничный вездеход самоделкин
Такой двигатель имеет достаточный крутящий момент, а также надежен при использовании и у него есть (что немаловажно) хорошее соотношение цена к требуемым характеристикам. Какой тип движка использовать – дизельный или карбюраторный – это будет Ваше решение. И у той, и у другой схемы есть свои достоинства и недостатки
Для примера, дизель более экономичный, чем бензиновый двигатель, хотя в условиях сильных морозов, может быть тяжело стабильно запускать его и заставить также стабильно работать, не применяя дополнительное оборудование (предпусковой обогреватель). (Что можно сказать и о бензиновых моторах, но в гораздо меньшей степени)
И у той, и у другой схемы есть свои достоинства и недостатки. Для примера, дизель более экономичный, чем бензиновый двигатель, хотя в условиях сильных морозов, может быть тяжело стабильно запускать его и заставить также стабильно работать, не применяя дополнительное оборудование (предпусковой обогреватель). (Что можно сказать и о бензиновых моторах, но в гораздо меньшей степени).
Конструкция колес пневмохода
Конструкторы вездеходной техники во многих случаях используют самодельные колеса низкого давления.
Что же такого необычного в шинах для пневмохлда? Они обладают сравнительно небольшим весом, высокой эластичностью и давлением на грунт в небольших пределах. Такие характеристики наряду с большим радиусом качения обеспечивают вездеходу хорошую проходимость вместе с экономичностью.

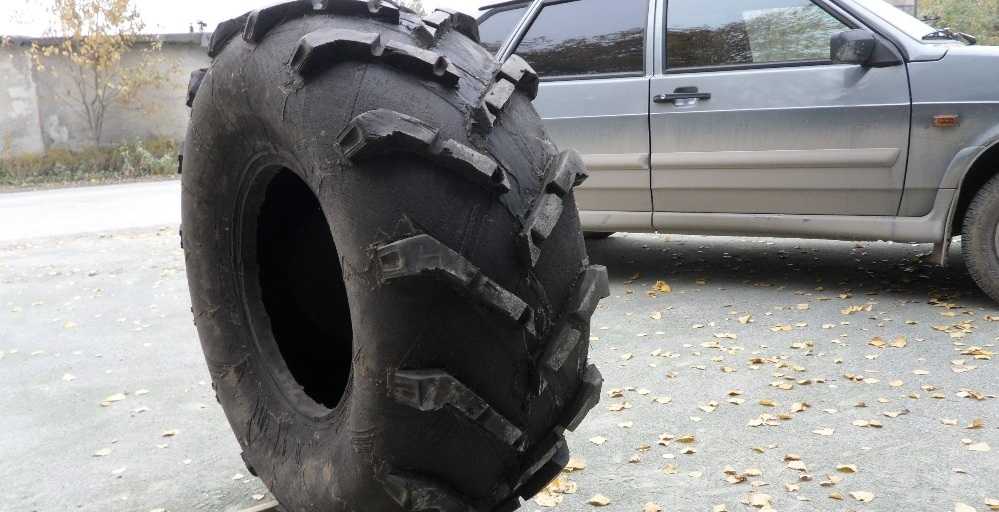

Заводские колеса НД
Объем камер определяет для конструкции хорошую плавучесть, что является дополнительным плюсом для проходимости. А если использовать пенопласт для заполнения пространства внутри диска, то вездеход будет более устойчив на воде и также будет заметное снижение налипания снега или грязи.
Несложная конструкция элементов шасси и легкость в поиске материалов для них дает возможность изготовить вездеход без особых трудностей. Но, естественно, тут тоже есть свои недостатки, к примеру, малый ресурс камер, но введение дополнительных элементов, позволяет этого избежать.
Шины для вездеходов на пневматиках изготавливают умельцы сами, используя четыре основных принципа:
- Первый — 2 диска из листового металла с перемычками между ними крепятся на втулку, после чего нужно одеть камеру, которую фиксируют отрезками транспортерной ленты. Иногда камеры можно использовать протектор из другой камеры.
- Второй — закрепить один диск на втулке, и еще после этогок нему прикрепить перемычки, а к ним приварить или приклепать боковые кольца.
- Третий — схема схожа с предыдущим принципом построения, только для центрального диска используется спица из листового металла или трубы.
- По четвертому принципу на втулке монтируют два диска наподобие дисков колеса от мотороллера (разъемное колесо).
Тут, пожалуй, можно и закончить. Из множества вариантов можно выбрать один который больше по душе. Необходимо лишь определить назначение готовой машины и вперед, за дело!
Любой мужчина, проживающий круглый год в сельской местности, не раз задумывался о приобретении вездеход. Особенно он полезен рыбакам, охотникам, так как его характеристики позволяют преодолевать практически любые препятствия в виде ям, бездорожья, весенней распутицы и гололеда. Вам потребуется минимальное количество средств и времени – вы вполне сможете сделать раму и колеса для пневмохода на мотоблок своими руками!
Изготовление своими руками
Перед изготовлением покрышек низкого давления, следует определиться, где и с какой целью они будут использоваться. На этот счёт специалисты дают несколько рекомендаций:
- Если это езда по грязным участкам, ухабистым дорогам и эксплуатация в условиях сельской местности, акцент следует сделать на наличии проектора с самоочисткой.
- Когда шины низкого давления создаются специально для болота, канавки на проекторе немного занижаются. Это позволяет добиться максимального сцепления.
- Если условия езды предусматривают наличие большого количества снега и песка, тогда лучше использовать шины с максимально близким расположением элементов рисунка протектора друг к другу.
Учесть это нужно ещё до того, как вы начнёте делать своими руками шины низкого давления.
Планируя начать изготовление, вам потребуется создать не только саму шину, но также и крепкое металлическое основание для неё.
Чтобы сделать вездеходные колёса низкого давления своими руками, подготовьте следующие комплектующие:
- старые покрышки в качестве основы;
- шило и строительный нож;
- лезвия и точило для правки;
- шаблон из тонкого металла или плотного картона;
- маркер или мел;
- прочные зажимы (типа тех, которыми зажимается кузов при рихтовке);
- лебёдка автоматического или ручного типа;
- молоток для рихтовки.
В качестве покрышек подойдут различные шины от грузовиков. Некоторые используют колёса от вертолётов, тракторов и самолётов.
Камера колеса низкого давления создаётся в несколько этапов, выполняемых своими руками.
Поэтапно процедура выглядит следующим образом:
Покрышки тщательно вымываются, чтобы удалить все имеющиеся загрязнения
Чтобы сделать самодельную покрышку низкого давления, важно работать с чистой и сухой заготовкой.
С помощью шаблона и маркера по окружности заготовки наносится рисунок проектора. Шаблон должен отображать то, каким станет колесо по завершению всех работ.
По внутреннему периметру следует сделать надрез
Это необходимо для удаления проволоки. Оптимально для надреза воспользоваться строительным ножом, поскольку он позволяет фиксировать нужную вам длину острого лезвия.
В зоне надреза с помощью маркера или мела сделайте разметку прямоугольников, которые можно начинать вырезать.
Выполнив отверстие в покрышке, вы увидите проволоку. Именно её нужно удалить.
Зафиксируйте заготовку с помощью металлического стержня, чтобы колесо не двигалось. Крюком подденьте проволоку, зацепите за лебёдку и начинайте вытягивать.
Некоторым удаётся сделать это просто отвёрткой. Но тогда на работу уйдёт значительно больше времени и потребуются силы.
Далее начинается процесс обдирки, чтобы переделать обычное колесо в покрышку низкого давления.
По периметру нанесённого рисунка делаются надрезы. Углубитесь немного в резиновую основу корда.
Клещами зафиксируйте выполненное отверстие. Отслоившуюся резину цепляйте лебёдкой, тяните и снимайте с заготовки.
Параллельно подрезайте вытягиваемую резину ножом. Это позволит сделать работу более аккуратно и быстро.
Постепенно удаляйте лишние слои резины и корда. Нужно добиться того, чтобы остался лишь каркас.
Зачистите поверхность наждачной бумагой.
На этом камера у вас готова. Но работа пока не завершена.
Далее необходимо создать каркас для покрышки. Для этого свариваются диски с металлическими пластинами. Каркас тщательно шлифуется и на него надевается подготовленная камера. Качайте покрышку до нужного давления и приступайте к первому тест-драйву.
Особенности конструкции
Шина с такой конструкцией схожа с пневматической подушкой. В литературе встречается еще одно название подобных колес – болотоходы. Все тесты и практические исследования подтверждают высокую эффективность типовых устройств, как заводских, так и изготовленных самостоятельно.
Необходимо учитывать разницу между шинами низкого и сверхнизкого давления. Во втором случае показатель манометра не превышает значение в 0,3 МПа. Ориентировочное значение соприкосновения поверхности колеса с дорогой составляет около 25%. Это значит, что четверть площади резины постоянно задействована, обеспечивая высокие показатели. Усилить значение помогают различные конструкционные особенности в виде зацепов или шипов.
С чего начать?
Для начала следует решить, в соответствии со своими потребностями, какого типа вездеход вы собираетесь построить. Тут все зависит от конкретных условий и личного желания, поэтому что-то посоветовать трудно. Единственно, если у вас нет никакого опыта работы с гусеничными механизмами, пожалуй, стоит начать с простого пневматика.
Далее определяемся с условиями эксплуатации, вместимостью и грузоподъемностью и, исходя из этих данных, намечаем общую концепцию будущей машины. После можно переходить к эскизному проекту вездехода, на котором в общих чертах намечается компоновка и расположение всех узлов и агрегатов транспортного средства, не забываем и о водителе с пассажирами, если аппарат многоместный.
Как сделать самодельный колесный вездеход
Пример чертежа вездехода на шинах низкого давления
Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.
Рама вездехода
Пример чертежа рамы-переломки
Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.
Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.
Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».
Задний мост и подвеска самодельного вездехода
Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.
Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.
Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.
Колеса (камеры низкого давления)
Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.
Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.
- Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
- На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
- В отверстие диска выводится воздушный клапан.
- Колесо накачивается воздухом.
- Получившиеся шины устанавливаются на вездеход самоделку.
Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.
Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.
Сборка самодельного вездехода из мотоблока
Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.
- На сваренную или готовую раму устанавливается мотоблок.
- Монтируется задний мост и, если нужно, передний.
- На раме размещается сидение.
- Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
- К раме крепится защита, ее изготавливают из пластика или металлического листа.
- Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
- Проверяется работоспособность тормозов.
- Устанавливаются электрические цепи и осветительные приборы.
После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.
Как сделать самодельный колесный вездеход
Пример чертежа вездехода на шинах низкого давления
Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.
Рама вездехода
Пример чертежа рамы-переломки
Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.
Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.
Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».
Задний мост и подвеска самодельного вездехода
Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.
Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.
Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.
Колеса (камеры низкого давления)
Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.
Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.
- Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
- На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
- В отверстие диска выводится воздушный клапан.
- Колесо накачивается воздухом.
- Получившиеся шины устанавливаются на вездеход самоделку.
Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.
Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.
Сборка самодельного вездехода из мотоблока
Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.
- На сваренную или готовую раму устанавливается мотоблок.
- Монтируется задний мост и, если нужно, передний.
- На раме размещается сидение.
- Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
- К раме крепится защита, ее изготавливают из пластика или металлического листа.
- Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
- Проверяется работоспособность тормозов.
- Устанавливаются электрические цепи и осветительные приборы.
После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.
Существующие виды
Колёса с низким давлением могут отличаться в зависимости от своего конкретного предназначения. Ниже приведены все типы данных покрышек.
Арочные
Они самые распространённые, имеют большую высоту профиля. Могут ставиться на ведущую ось и значительно улучшают проходимость ТС. Форма арочная, основное предназначение — тяжёлые дороги (рыхлый снег, болота). Монтируются только на задних осях грузовой техники, используются как сезонные покрышки.
Отличия этой шины — поперечное арочное сечение с переменной кривизной и низкими бортами. Каркас выполнен из прочного полиамидного корда, толстослойный, с низким сопротивлением на изгиб. Величина радиальной деформации у такой резины в два раза выше, чем у аналогов. Арочные шины редко оснащаются грунтозацепами на всю ширину профиля. Как правило, специальный пояс из одного или нескольких зацепов располагается посередине протектора. Благодаря этому уменьшается износ резины при движении по бездорожью. Преимуществами этого вида колёс являются большая ширина и малый показатель давления.
Торроидные
Бывают с камерой и без. Чаще всего ставятся на спортивные автомобили. Также эксплуатируются и повседневно. Ширина профиля средняя.
Широкопрофильная резина
Предназначена для машин с большой грузоподъёмностью, форма овальная. Преимущество — высокая сопротивляемость к качению. Устанавливается на транспортные средства, вынужденные ездить по тяжёлым дорогам. Из особенностей также можно выделить малый показатель давления на почву, что улучшает пружинистость и мягкость хода подвески даже на неровных покрытиях. Именно поэтому широкопрофильные разновидности покрышек популярны в сельском хозяйстве.
Пневмокатки
Это шины с грузозацепами, значительно улучшающие показатели проходимости. Самый прочный вариант среди аналогов, с высоким эксплуатационным ресурсом. Пневмокатки получены из высокоэластичной резины, отличаются низкой грузоподъёмностью и быстрым износом на обычных дорогах. Зато по эластичности превосходят все типы покрышек раза в четыре на бездорожье. Протектор в таких колёсах либо полностью отсутствует, либо имеет небольшую высоту грунтозацепа.
1 Краткая характеристика
Данный тип колес – это попытка совместить колеса от пневмовездехода и обычного вездехода. Пневмовездеходы обладают повышенной плавучестью, это их главное оружие в борьбе с бездорожьем. Обычный внедорожник, естественно, никакой положительной плавучестью не обладает, а совсем наоборот, имеет отрицательную плавучесть.
Как это совместить? У колес с низким давлением кроме увеличения пятна контакта нет никаких других инструментов. Нет мощных грунтозацепов, жесткого корда боковин, а на бездорожье все это и нужно. Конструкторы и сделали покрышку, которой добавили некую агрессивность и повышенную проходимость.
Диски покрышки не простые, а разборные. На дисках стоит противоразбортировочное устройство, то есть то, что мешает крышке слезть с обода. При слабых несущих грунтах давление опускается, при повышении плотности, соответственно, увеличивается. Как утверждают разработчики, это колесо хорошо сопротивляется износу и на нем вполне можно передвигаться по асфальту в пределах до 90 км/час.
Диск с противоразбортировочным устройством
При этом колеса балансируются и, как утверждают разработчики, на одну сторону нужно 250 граммов груза. Покрышки для болотоходов имеют водоизмещение около 600 литров и легко плавают, но при этом сами весят до 1,5 тонны, а в основном до 1 тонны.
Колеса идеально годятся для езды на слабых несущих и фрикционных грунтах. То есть снег, сухой песок, болотный ковер – это их стихия, и использовать их в местности, где очень много глины и грунт вязкий, особо смысла не имеет, потому что протектор довольно быстро замыливается и забивается глиной. Они перестают работать.
Покрышки сверхнизкого давления приспособлены для установки на вездеходы. Данный тип не подходит для установки на обычный автомобиль, поскольку просто не сможет войти в колесную арку. Такое низкое давление обеспечивается за счет большой ширины. Проходимость их очень высокая. Они справляются почти со всеми типами грунтов, а иногда могут даже плавать.
Вездеходы с покрышками сверхнизкого давления незаменимы там, где не сможет пройти обычный внедорожник. Движение по асфальтному покрытию стоит ограничить, поскольку они начинают быстро изнашиваться. Они обладают слабой защищенностью боковой поверхности. Ход у них тихий и спокойный, не оставляют за собой глубокие борозды. Связано это с тем, что при соприкосновении с грунтом большая ширина и слабое давление плохо придавливают грунт.
Разновидности шин низкого давления – они разные!
На вездеходы, сельскохозяйственную технику и другие машины можно устанавливать два типа «резины» сверхнизкого давления – без камер и с камерой. Бескамерные изделия считаются более комфортными и безопасными при езде, они имеют сравнительно небольшой вес. Зато покрышки с камерами практически не подвержены повреждениям и разнообразным деформациям, так как они лучше противодействуют механическим нагрузкам.
По функциональным параметрам и конструктивным особенностям ШНД, которыми оснащают вездеходы, бывают:
- Широкопрофильными. Их разрешено эксплуатировать на разнообразных рабочих давлениях. Такие шины обычно устанавливают на машины с высокой грузоподъемностью, так как широкопрофильные покрышки отличаются уникальной устойчивостью к качению фронтального типа. Визуально они имеют овальный профиль.
- Арочными. Эта резина в 3–5 раз шире, нежели стандартные шины, ее толщина находится на уровне 50–70 см. Арочные ШНД рекомендованы для монтажа на ведущие колеса. Вездеходы с такими покрышками преодолеют любое бездорожье (смотрите видео).
- Тороидными. Они бывают бескамерными и камерными, больше всего востребованы среди водителей, желающих сделать свое авто максимально проходимым на пересеченной местности. Профиль тороидных покрышек средний.
Также существуют и так называемые пневмокатки – шины с особыми грунтозацепами, которые выполняют функцию надежного ребра жесткости и увеличивают характеристики автомобиля при езде по необустроенным дорогам.
Преимущества и недостатки
Планируя изготовить самодельные автомобильные колёса низкого давления, можно существенно сэкономить и получить при этом ряд преимуществ. Далеко не один завод выпускает готовые вездеходные покрышки, но их стоимость очень высокая.
К сильным сторонам самодельных ободрышей можно отнести:
- Низкая стоимость. Затраты минимальные, поскольку можно использовать любые старые покрышки.
- Превосходное сцепление. Для преодоления сложнейших участков это незаменимая вещь.
- Сравнительно небольшой вес. Даже если поставить колёса на обычную легковушку, мощности двигателя хватит для вращения этих шин.
- Способность преодолевать песок, мягкий грунт, снежные заносы.
- Возможность регулировать давление в зависимости от целей и условий эксплуатации.
- Никого вреда для грунта, что позволяет использовать ободрыши даже в условиях распаханного и засеянного грунта.
Но тут есть и свои недостатки, которые важно учитывать. Главные минусы здесь такие:
- эти шины непригодны для эксплуатации по асфальту и бетону, поскольку они быстро износятся;
- легковые машины заметно теряют устойчивость;
- ездить на скорости более 60 км/час нельзя и опасно;
- нельзя выполнять резкие развороты и манёвры;
- ободрыши нагружают подвеску, детали трансмиссии, быстрее их изнашивания;
- проколоть такие покрышки намного легче;
- требуется переоформление авто, поскольку теперь это вездеход.
Насколько эти недостатки существенные, каждый решает для себя сам.
Как сделать диски для вездехода своими руками
Процесс работы над дисками можно разделить на этапы.Этапы работы:
- В первую очередь следует сделать запорные кольца. Они могут быть изготовлены из обортовки двухсотлитровой бочки. Если вам удалось найти такую бочку с металлическим ободом, то вам повезло. Если вы не смогли найти обод от такой бочки, можно попытаться загнуть кольца из уголков на 25 мм или из ленты железа 2 -3 мм.
- Подготавливаем кольцо так, чтобы оно плотно входило в посадочное место уже ободранной покрышки. Плотно – это значит так, чтобы его можно было заколотить внутрь молотком.
- Следующий этап – измерение внутренней длины окружности этого кольца. Это можно сделать с помощью плоской металлической ленты. Кусок такой ленты отрезают и используют как шаблон при изготовлении бочки, подгоняя ее под внутреннюю окружность.
- Когда запорные кольца готовы, можно приступать к изготовлению самой бочки дисков. Для этого потребуется цельный лист железа.
- Рисуем развертку со следующими размерами. Она будет прямоугольной формы, где длина равна внутренней длине окружности запорного кольца, а ширина — ширине диска.
- Вырезаем полученный прямоугольник.
- Из полученного железного прямоугольника сворачиваем бочку. Контрольной лентой ещё раз проверяем внешнюю длину окружности бочки, которая будет чуть больше из-за толщины листа металла.
- На следующем этапе нам надо срезать излишек. Допускается погрешность не более 1 мм.
- Шов на бочке герметично привариваем, после чего его надо отшлифовать от подтеков. Шлифовать надо с двух сторон – и снаружи, и внутри.
- Для того, чтобы изготовить конус для диска, измеряем внутреннюю длину окружности готовой бочки. Далее используем формулу: внешний радиус конуса «R» = «С»внут.б. / 2 пи = «С»внут.б. / 6,28.
- Свариваем элементы.
Таким образом, у вас будет сделана бочка для диска.
Заключение
Ободрыши – совсем недорогая замена вездеходных шин. Сделать их совсем несложно.
Они превратят обычный УАЗ или Ниву в настоящий вездеход и внедорожник. Ездить на таком автомобиле можно везде.
Еще одна идея для техники — самодельные гусеницы, о которых прочесть можно здесь.
А если остались тракторные покрышки, из них можно сделать водоем для сада и массу других поделок.
Давайте сначала разберём преимущества:
- шины такого типа обладают небольшим весом;
- высокая эластичность;
- замечательная амортизации всех неровностей;
- небольшое давление на грунт, а значит преодоление топких участков местности.
Данные преимущества придают каракату уникальную проходимость и плавность движения при сравнительно небольшом расходе топлива.
Объем воздуха самодельные колеса для вездехода имеют очень большой, что придаёт им положительную плавучесть. Создание устойчивости караката на воде, возможно добиться заполнением диска пенопластом, либо-же монтажной пеной. Этим также вы сократите налипание снега на диск и его внутренние поверхности. Посмотрите, на видео отчетливо видно, как каракат просто плывет по водным просторам, не заглубляясь даже на пол колеса.
Материалы для изготовления берутся самые простые и не потребуют от вас каких-то дополнительных затрат.
Конечно ресурс применения таких шин не так уж и долговечен, но он существенно увеличивается с применением дополнительных элементов.
Итак наверное вступления достаточно, приступим к делу.
