Снятие стартера ВАЗ 2107 и диагностика – когда это вообще нужно?

Диагностика неисправностей

Если длительное время эксплуатировать автомобиль, не проводя при этом диагностики и техосмотров, то в результате все завершится плачевно. Если не запускается двигатель – то устранить эту поломку можно за несколько минут, или за несколько часов, что зависит от вида поломки. Каким же образом можно определить, почему не крутит стартер? К основным видам поломок можно отнести следующие факторы:

Наиболее простая, но частая поломка стартера на ВАЗ 2107 – это окисление контактов. Причем контакты окисляются как на самом устройстве, так и на АКБ.

Более сложная поломка обычно связана с неисправностью втягивающего реле, а также выработкой ротора, обрыва обмоток, щеток и контактных колец.

Выгорание контактов втягивающего реле. Определить точную поломку механизма можно после его демонтажа. После снятия агрегата следует проверить состояние основных узлов, как втягивающего реле, так и самого устройства. Проверяется сопротивление обмоток, наличие обрывов или замыканий, наличие окислений, контакты и т.п. Как только выявлена причина поломки, ее следует устранить по возможности, либо же заменить механизм целиком.

Основные причины, почему не крутит устройство

Рассмотрим основные причины таких последствий, при которых не функционирует стартер.

Разряжен аккумулятор. Определить такую поломку очень просто. Если повернуть ключ в замке зажигания, а в ответ будут отсутствовать какие-либо признаки жизни, а лампочки на панели полностью все потухли, значит причина заключается непосредственно в АКБ. Исправить поломку можно путем зарядки аккумулятора. Если аккумулятор имеет слабый заряд, при котором панель управления функционирует, то при попытке запустить мотор будут слышны щелчки срабатывания реле.

Отсутствие “массы” на втягивающем реле. Масса может исчезнуть по нескольким причинам: окисление контакта, обрыв провода, откручивание гаек. Если “масса” будет отсутствовать, то агрегат может не подавать никаких признаков жизни, или работать через раз. Исправить ситуацию можно путем зачистки контактов и их затягивания, или прозвонки питающих проводов.

Обрыв в цепи. Если реле не щелкает после попытки запустить двигатель, значит, поломка может заключаться в контактной группе зажигания. Выяснить неисправность можно путем проверки наличия контакта между зажиганием и стартером.

Неисправность втягивающего реле. Неисправность втягивающего реле можно устранить путем его замены или, иногда ремонта.

Неисправность может заключаться также в обрыве провода между втягивающим реле и реле стартера, посредством которого происходит подача питания при повороте ключа в замке зажигания.

Каким образом распознать неисправности

Винить стартер в том, если не заводится двигатель, не следует по той простой причине, что неисправность может заключаться и в иных устройствах. Выявить неисправность рассматриваемого устройства на ВАЗ-2107 можно следующим признакам:

  • Не заводится автомобиль, но стартер при этом жужжит. Причина заключается в неисправности втягивающего механизма.
  • Молчок со стороны стартера при повороте ключа в замке зажигания.
  • Запуск двигателя осуществляется после нескольких неудачных попыток его старта.
  • Устройство продолжает функционировать после запуска двигателя.
  • Наличие шума, скрежета и стуков при движении автомобиля.

Наличие одного из вышеупомянутых признаков говорит о том, что неисправность требуется искать в этом механизме.

Ремонт агрегата

Ориентировочный срок службы изделия составляет около 5-6 лет. При значительной эксплуатации механизма, его следует заменить новым. Проверить исправность втягивающего реле можно путем подачи питания на изделие. На клемму “50” подключается питание “+” от АКБ, а “масса” подается на корпус агрегата. При исправности изделия, будет слышен быстрый и звонкий щелчок. На неисправном устройстве щелчка не будет. Можно осуществить замену только лишь втягивающего реле, но вначале произвести полную диагностику.

Замена стартера на ваз 2107

Ремонт стартера ВАЗ 2107

Если при повороте ключа в замке зажигания не слышно работы стартера на ВАЗ-2107, то необходимо проверить состояние аккумуляторной батареи и убедиться в исправности электрической цепи его мотора. Владелец автомашины может провести самостоятельную диагностику устройства. Ремонт почти не требует применения специальной оснастки и инструмента.

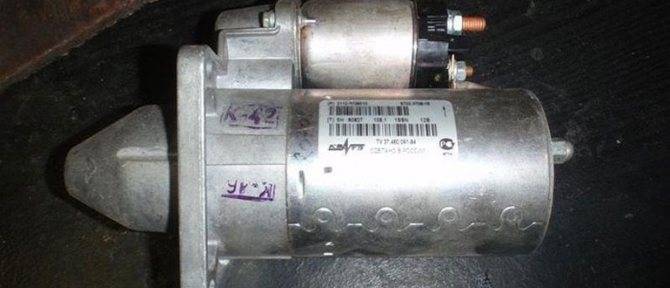

Стартер ВАЗ-2107

Используемый для пуска двигателя электромотор коллекторного типа находится на боковой части картера силового агрегата. Детали соединены между собой болтами с 6-гранной головкой. Питание подается от аккумулятора.

Назначение

Устройство предназначено для принудительного прокручивания коленчатого вала двигателя в момент запуска. Изделие оборудовано специальной муфтой бендикс, которая входит в зацепление с зубчатым венцом, смонтированным на маховике силовой установки. Управление электрическим мотором осуществляется дистанционно при помощи контактной группы в замке зажигания через дополнительное реле.

Схема электрическая подключение стартера

Существует 2 типа электромоторов для пуска силовой установки:

  1. На автомобилях с карбюратором применяется стандартный стартер, крутящий момент передается непосредственно от ротора к зубчатому венцу.
  2. На части карбюраторных машин и ВАЗ-2107 с инжектором устанавливался привод редукторного типа. За счет применения планетарной передачи снижается сила тока в цепи питания и повышается крутящий момент.
  • отсутствие вращения ротора;
  • щелчки при попытке старта;
  • посторонние звуки при работе устройства.

Проверка стартера ВАЗ 2107

Перед проверкой стартера необходимо тщательно очистить его от загрязнений. Затем следует убедиться в работоспособности тягового реле. Для этого необходимо подать на корпус стартера «минус», а на вывод «50». Исправное втягивающее (тяговое) реле выдвинет шестеренку стартера вперед, при этом произойдет характерный щелчок. Если реле исправно, необходимо при помощи мультиметра проверить обмотки стартера. Для доступа к обмотке следует снять щеточный узел. Проверка производится в два этапа:

  1. Проверка на замыкание. Подключить один щуп к корпусу, вторым последовательно касаться выводов обмоток. Если обмотка не замкнута, сопротивление должно быть не менее 10кОм.
  2. Проверка на обрыв. Соединить щупы прибора с выводами обмоток. В случае обрыва мультиметр покажет «бесконечность».

Далее необходимо проверить обмотку якоря. Если якорь не замкнут, сопротивление между корпусом и контактными пластинами должно быть выше 10кОм.

Если стартер ВАЗ 2107 (карбюратор, инжектор) имеет замкнутые или оборванные обмотки, необходима его замена. Перемотать обмотку в условиях мастерской практически нельзя.

Диагностика неисправностей стартера ВАЗ 2107

Стартер ВАЗ 2107 может выйти из строя по различным причинам.

Стартер гудит, но двигатель не запускается

Причинами ситуации, когда стартер гудит, но двигатель не заводится, могут быть следующие моменты.

  1. Зубья шестерни стартера со временем перестают входить (или плохо входят) в зацепление с маховиком. Это обычно происходит при использовании неподходящей смазки для двигателя. Если зимой в мотор залить густое масло, стартер будет с трудом проворачивать коленвал.
  2. Шестерня, входящая в зацепление с маховиком, может быть перекошена. В результате зубья сцепляются с венцом маховика лишь одним краем. Это обычно связано с выходом из строя демпферной системы бендикса. Внешне это проявляется в форме характерного гула или скрежета и результируется в виде сломанных зубьев маховика или привода.
  3. Произошли нарушения в системе подачи на стартер электропитания (износились щётки, окислились клеммы и т. п.). Недостаточное напряжение не позволяет пусковому устройству разогнать маховик до нужных оборотов. Стартер при этом вращается нестабильно, появляется гул и жужжание.
  4. Вышла из строя толкающая вилка, подводящая зубья стартера к венцу маховика и убирающая их после запуска двигателя. Если эта вилка деформирована, реле может сработать, но ведущая шестерня не войдёт в зацепление. В результате стартёр гудит, но двигатель не заводится.

Стартер щёлкает, но не проворачивается

Иногда стартер ВАЗ 2107 щёлкает, но не крутится. Это может происходить по следующим причинам.

  1. Возникли проблемы с электропитанием (разрядился аккумулятор, ослабли клеммы АКБ или отсоединилась масса). Следует подзарядить батарею, затянуть клеммы, провести разминусовку и т. п.
  2. Ослабло крепление втягивающего реле к корпусу стартера. Обычно это происходит при езде по плохим дорогам или в результате чрезмерно сильной затяжки болтов крепления, которые в процессе движения просто ломаются.
  3. В тяговом реле произошло короткое замыкание, и подгорели контакты.
  4. Перегорел идущий к стартеру плюсовой кабель. Также возможно ослабление креплений этого кабеля. В последнем случае достаточно затянуть гайку крепления.
  5. В результате износа втулок заклинил якорь стартера. В такой ситуации необходима замена втулок (потребуется демонтаж и разборка стартера). К аналогичному итогу может также привести замыкание или обрыв в обмотках якоря.
  6. Деформировался бендикс. Чаще всего оказываются повреждёнными его зубья.

    Бендикс стартера ВАЗ 2107 выходит из строя довольно часто

Видео: стартер ВАЗ 2107 щёлкает, но не проворачивается

Треск при запуске стартера

Иногда при повороте ключа зажигания со стороны стартера раздаётся треск и скрежет. Это может происходить в результате следующих неисправностей.

  1. Ослабли гайки крепления стартера к кузову. Вращение стартера приводит к сильной вибрации.
  2. Износились шестерни стартера. При запуске обгонная муфта (бендикс) начинает издавать треск.
  3. Из-за недостатка или отсутствия смазки бендикс начал перемещаться по валу с затруднениями. Следует смазать узел любым моторным маслом.
  4. Повреждённые в результате износа зубья маховика перестают входить в зацепление с шестернёй стартера.
  5. Открутился ролик привода ГРМ. В этом случае треск раздаётся при запуске двигателя и исчезает после прогрева.

Стартер не запускается

Если стартер совсем не реагирует на поворот ключа зажигания, возможны следующие ситуации:

  1. Стартер неисправен.
  2. Вышло из строя реле стартера.
  3. Неисправна цепь электроснабжения стартера.
  4. Перегорел предохранитель стартера.
  5. Неисправен замок зажигания.

Случилось однажды заводить двигатель зимой, когда через замок зажигания наотрез отказывался вращаться стартер. Я остановил машину на озере, куда поехал рыбачить. Когда собирался обратно, пусковое устройство бездействовало. Рядом никого. Сделал так: нашёл управляющее реле, скинул с него провод, соединяющий систему с замком зажигания. Далее, взял длинную отвёртку на 40 см (такая у меня нашлась в сумке) и замкнул два болта стартера и один втягивающего. Стартер заработал — оказалось, что иногда от холода и грязи с этими устройствами такое происходит. Надо подать ток напрямую, чтобы электродвигатель заработал.

Как правильно снять стартер на ВАЗ-2107

Одним из основных механизмов любого современного автомобиля является стартер

Именно он осуществляет запуск двигателя, поэтому очень важно поддерживать его идеальное состояние. Если после поворота ключа зажигания стартер не вращается, потребуется демонтировать его, выполнить диагностические и ремонтные работы

Как все это сделать без привлечения специалистов автосервиса и сэкономить деньги? Об этом вы узнаете из нашей статьи.

Снимаем стартер на автомобиле ВАЗ-2107

Для начала мы расскажем, как снять стартер на модели ВАЗ-2107. Демонтаж данной детали потребуется вам при обнаружении поломок контактов, посредством которых осуществляется подача на реле необходимого напряжения. Как и в подавляющем большинстве моделей современных авто, в ВАЗ-2107 стартер располагается в непосредственной близости от КПП в нижней части моторного отсека. Снимать его без ямы будет довольно сложно, так как вам потребуется получить свободный доступ к клеммам подключения питания и крепежным элементам, удерживающим деталь. Осуществляется демонтаж без необходимости в каком-либо специальном инструменте в несколько основных этапов:

  • для получения более удобного доступа к стартеру снимаем растяжки впускного патрубка (для двигателей с инжектором) или воздушный фильтр (для карбюраторных авто);
  • снимаем аккумулятор, чтобы обеспечить удобное выполнение работ и обесточить систему;
  • демонтируем щиток моторного отсека, который защищает двигатель и стартер от грязи, влаги и пыли;
  • отключаем провода, присоединенные к детали;
  • откручиваем две гайки и отсоединяем силовой кабель и управляющий провод;
  • вывинчиваем три болта (два сверху и один снизу), которые удерживают необходимую нам деталь;
  • предельно аккуратно извлекаем стартер быстрым движением вниз, чтобы не повредить расположенные рядом компоненты.

Диагностика неполадок стартера

После извлечения необходимо очень тщательно очистить стартер от налипшей на него грязи, чтобы не допустить ее проникновения внутрь корпуса. Затем приступаем к диагностическим работам. Сперва потребуется убедиться в том, что тяговое реле работает исправно, для чего осуществляем следующие действия:

  • подключаем плюсовую клемму аккумулятора к выходу стартера, а минусовую – к его корпусу;
  • подаем напряжение в 50 вольт;
  • если при этом шестеренка детали (бендикс, предназначенный для зацепления с маховиком и раскручивания его до нужной скорости) выдвигается из корпуса с характерным щелчком, продолжаем диагностику. В противном случае заменяем тяговое реле.

Дальнейший поиск неисправностей требует наличия мультиметра для обнаружения короткого замыкания или обрыва проводов. Сперва снимаем щеточный узел, чтобы получить доступ к обмотке, после чего «прозваниваем» ее измерительным прибором. Проследить, чтобы сопротивление в этом случае не превышало 10 килоом. Кроме того, мультиметр не должен определять «бесконечность» при измерении напряжения – такой результат будет явно указывать на повреждение проводов.

При выявлении замыкания или обрыва потребуется устанавливать новый стартер, так как восстановлению данная деталь не подлежит. Ее монтаж осуществляется следующим образом:

монтируем стартер на место и прочно прикручиваем болтами

При этом важно сперва использовать самый длинный крепежный элемент, а затем уже два оставшихся коротких;
устанавливаем силовой и управляющий провода;
прикручиваем опору, фиксирующую кабели стартера;
устанавливаем АКБ, после чего присоединяем минусовую и плюсовую клеммы.. Если на вашем авто имеется грязезащитный щиток, он монтируется в последнюю очередь

Если на вашем авто имеется грязезащитный щиток, он монтируется в последнюю очередь.

Устройство стартера ВАЗ-2107 и принцип его работы

Стартерный узел на отечественных «семерках» — это четырехполосный электрический мотор, оснащенный четырьмя токами. Данный узел представляет собой двигатель постоянного напряжения. Его поломка приведет к тому, что коленчатый вал силового агрегата не сможет прокручиваться при попытке запуска мотора.

Конструктивные особенности

На отечественных «семерках» может устанавливаться одна из двух моделей стартерных устройств:

  • 4216.3708-02;
  • 5722.3708.

Конструкция стартерного устройства модели 4216.3708-02 для ВАЗ-2107

Устройство механизма 4216.3708-02:

  • 1 — передняя защитная крышка устройства;
  • 2 — уплотнительный элемент, предназначен для защиты узла от попадания влаги и пыли внутрь конструкции;
  • 3 — обгонная муфта, оснащается шестеренкой приводного устройства;
  • 4 — сам рычаг привода;
  • 5 — перегородка, разделяющая две составные части механизма;
  • 6 — стяжная шпилька;
  • 7 — шток;
  • 8 — втягивающее реле механизма;
  • 9 — шайбы, предназначенные для регулировки;
  • 10 — кожух шкива якорного устройства;
  • 11 — стопорная шайба;
  • 12 — задняя защитная крышка, выполненная из металла;
  • 13 — держатель щеточного механизма;
  • 14 — корпус, в который установлено статорное устройство;
  • 15 — якорный узел механизма;
  • 16 — ось, на которую монтируется рычажное устройство приводного узла;
  • 17 — стопорное металлическое кольцо;
  • 18 — уплотнительный элемент, выполненный в виде кольца;
  • 19 — ограничитель, выполнен в виде кольца и предназначен для ограничения хода шестеренки.

Конструкция стартерного устройства для «семерки» 57722.3708

Основные конструктивные элементы модели 5722.3708:

  • 1 — гайки, используются для фиксации задней крышки механизма к основной части устройства;
  • 2 — задняя крышка узла, производится из металла;
  • 3 — болты, использующиеся для фиксации щеточного механизма;
  • 4 — пружинные элементы для щеток;
  • 5 — непосредственно щеточный механизм;
  • 6 — статорный узел, оборудуется магнитными элементами;
  • 7 — якорное устройство;
  • 8 — упорная шайба;
  • 9 — опора шкива якорного механизма;
  • 10 — центральная шестеренка редукторного устройства;
  • 11 — планетарные шестеренки редукторного механизма;
  • 12 — основной вал приводного узла;
  • 13 — наружная шестеренка редукторного устройства, оборудованная внутренними зубчиками;
  • 14 — уплотнительный элемент, выполненный в виде кольца, используется для того, чтобы не допустить негативного воздействия воды и пыли на конструкцию устройства;
  • 15 — опора шкива приводного механизма;
  • 16 — упорная шайба;
  • 17 — стопорный элемент для шкива приводного устройства, выполнен в виде кольца;
  • 18 — еще один стопорный компонент, только предназначенный для рычага приводного узла;
  • 19 — шайба;
  • 20 — муфта рычага приводного узла;
  • 21 — опора рычага;
  • 22 — рычаг приводного устройства;
  • 23 — сам приводной узел;
  • 24 — элемент ограничения хода приводного узла, выполнен в виде кольца;
  • 25 — запорное кольцо ограничительного элемента;
  • 26 — втягивающее реле механизма;
  • 27 — болты, использующиеся для фиксации втягивающего реле устройства;
  • 28 — возвратный пружинный элемент;
  • 29 — сердечник втягивающего реле механизма;
  • 30 — защитная крышка механизма, устанавливающаяся спереди;
  • 31 — стяжные шпильки устройства.

Месторасположение стартера в автомобиле

Независимо от модели устройства, узел монтируется в моторном отсеке. Стартерный механизм можно увидеть справа от блока цилиндров силового агрегата. Он фиксируется в посадочном месте посредством трех винтов и крепится на картере системы сцепления.

Фотогалерея

Схема подключения устройства

На автомобилях ВАЗ-2107 схема подключения стартерного механизма будет одинаковой, независимо от модели устройства:

  • 1 — генераторный узел, необходим для зарядки АКБ и выработки напряжения при заведенном моторе;
  • 2 — АКБ;
  • 3 — стартерный узел;
  • 4 — реле активации механизма;
  • 5 — блок;
  • 6 — выключатель зажигания.

Схема подключения стартерного механизма

Подготовка к ремонту и демонтаж устройства

Стартер щёлкает, но не крутит: почему и как исправитьСтартерный узел на отечественных «семерках» — это четырехполосный электрический мотор, оснащенный четырьмя токами. Данный узел представляет собой двигатель постоянного напряжения. Его поломка приведет к тому, что коленчатый вал силового агрегата не сможет прокручиваться при попытке запуска мотора.

Конструкция стартерного устройства модели 4216.3708-02 для ВАЗ-2107

Устройство механизма 4216.3708-02:

  • 1 — передняя защитная крышка устройства;
  • 2 — уплотнительный элемент, предназначен для защиты узла от попадания влаги и пыли внутрь конструкции;
  • 3 — обгонная муфта, оснащается шестеренкой приводного устройства;
  • 4 — сам рычаг привода;
  • 5 — перегородка, разделяющая две составные части механизма;
  • 6 — стяжная шпилька;
  • 7 — шток;
  • 8 — втягивающее реле механизма;
  • 9 — шайбы, предназначенные для регулировки;
  • 10 — кожух шкива якорного устройства;
  • 11 — стопорная шайба;
  • 12 — задняя защитная крышка, выполненная из металла;
  • 13 — держатель щеточного механизма;
  • 14 — корпус, в который установлено статорное устройство;
  • 15 — якорный узел механизма;
  • 16 — ось, на которую монтируется рычажное устройство приводного узла;
  • 17 — стопорное металлическое кольцо;
  • 18 — уплотнительный элемент, выполненный в виде кольца;
  • 19 — ограничитель, выполнен в виде кольца и предназначен для ограничения хода шестеренки.

Конструкция стартерного устройства для «семерки» 57722.3708

Основные конструктивные элементы модели 5722.3708:

  • 1 — гайки, используются для фиксации задней крышки механизма к основной части устройства;
  • 2 — задняя крышка узла, производится из металла;
  • 3 — болты, использующиеся для фиксации щеточного механизма;
  • 4 — пружинные элементы для щеток;
  • 5 — непосредственно щеточный механизм;
  • 6 — статорный узел, оборудуется магнитными элементами;
  • 7 — якорное устройство;
  • 8 — упорная шайба;
  • 9 — опора шкива якорного механизма;
  • 10 — центральная шестеренка редукторного устройства;
  • 11 — планетарные шестеренки редукторного механизма;
  • 12 — основной вал приводного узла;
  • 13 — наружная шестеренка редукторного устройства, оборудованная внутренними зубчиками;
  • 14 — уплотнительный элемент, выполненный в виде кольца, используется для того, чтобы не допустить негативного воздействия воды и пыли на конструкцию устройства;
  • 15 — опора шкива приводного механизма;
  • 16 — упорная шайба;
  • 17 — стопорный элемент для шкива приводного устройства, выполнен в виде кольца;
  • 18 — еще один стопорный компонент, только предназначенный для рычага приводного узла;
  • 19 — шайба;
  • 20 — муфта рычага приводного узла;
  • 21 — опора рычага;
  • 22 — рычаг приводного устройства;
  • 23 — сам приводной узел;
  • 24 — элемент ограничения хода приводного узла, выполнен в виде кольца;
  • 25 — запорное кольцо ограничительного элемента;
  • 26 — втягивающее реле механизма;
  • 27 — болты, использующиеся для фиксации втягивающего реле устройства;
  • 28 — возвратный пружинный элемент;
  • 29 — сердечник втягивающего реле механизма;
  • 30 — защитная крышка механизма, устанавливающаяся спереди;
  • 31 — стяжные шпильки устройства.

Работы удобнее проводить в специально оборудованном помещении – гаражном боксе. ВАЗ 2107 устанавливается над смотровой ямой, для проведения ремонтно-восстановительных операций необходимы набор гаечный ключей, комплект головок с воротком и приспособление для выпрессовки подшипника. В случае неисправности помимо бендикса еще нескольких узлов имеет смысл поменять стартер в сборе. На автомобиле, где в системе питания инжектор ремонтные работы лучше проводить снизу.

Порядок демонтажа стартера на автомобиле ВАЗ 2107 следующий:

  1. Отключаем аккумуляторную батарею и вынимаем ее из моторного отсека.
  2. Откручиваем клемму и отсоединяем клемму и провод, по которому подается питание на стартер.
  3. Вывинчиваем болты крепления устройства, обеспечивающего запуск двигателя.
  4. Вынимаем агрегат в сборе с механизмом подачи бендикса из отверстия в корпусе.

На автомобиле ВАЗ 2107 на двигателе, которого установлен инжектор, потребуется выполнения целого ряда дополнительных операций. В таком случае замена неисправного узла возможна только снизу. Для обеспечения доступа к узлу нужно снять стальную защиту и пыльники, закрывающие моторное отделение снизу. Остальные операции, проводимые на стартере, осуществляются аналогично описанному.

Как подобрать стартер и обзор моделей и стоимости

Подобрать стартер для отечественной «семерки» не трудно – в связи с популярностью модели и простоты конструкции двигателя автомобиль можно завести даже от универсальных электродвигателей. Наиболее популярными вариантами для российских авто являются следующие модели:

ПроизводительАртикул деталиТип устройстваМощность, кВт/чПримерная стоимость, руб.
ИЖ2107.3708000-01Редукторный 1. 23200
ИЖ2107.3708000-02Редукторный 1. 33500
БАТЭ425.3708000Редукторный 1. 43900
БАКЭ425.3708340Редукторный 1. 54200
ЗиТ5722.3708Редукторный 1. 54500
ЗиТ5722.3734Редукторный 1. 44100
ДИНАМО1.3R 3.102Редукторный 1. 54500
ДИНАМО1.3R 3.103Редукторный 1. 33600

Чтобы обезопасить себя от приобретения низкосортной или неподходящей модели электродвигателя всегда проверяйте артикулы детали на совместимость с ВИН-номером своего автомобиля, а также спрашивайте у продавца сертификат подлинности устройства.

Ремонт стартера на ВАЗ 2107 своими руками – глаза боятся, руки ремонтируют

Здравствуйте, уважаемые автолюбители! Продолжим осваивать особенности эксплуатации, диагностики и ремонта основных узлов отечественных автомобилей. Тем, у кого на вооружении иномарки, в принципе, тоже подходит этот материал. Как минимум для понимания сути проблем.

Ведь, как не крути стартер, а на иномарке и в Жигулях или Ладе, он практически одинаков. Разница может быть незначительной в конструктивном исполнении, а новый принцип работы стартера для серийных автомобилей, пока не изобрели.

Поэтому и займемся рассмотрением технологии ремонта стартера на ВАЗ 2107. Ремонт стартера ВАЗ 2107, в первую очередь заключается в выполнении действий, направленных на выявление и устранение возможных неполадок. Обычно, такие ремонты не вызывают каких-либо сложностей и вполне под силу даже начинающему автомеханику.

Возможные неисправности стартера ВАЗ 2107 и методы их устранения

Неисправности стартера ВАЗ 2107 нельзя назвать принципиально отличными от неисправностей стартеров других моделей Жигулей. Однако, приступая к диагностике состояния и ремонту стартера, необходимо иметь четкое представление о возможных проблемах в его работе.

Например, знаете ли вы, какие действия должны предпринять, когда плохо крутит, не крутит стартер ваз 2107 при повороте ключа в замке? В этой ситуации в первую очередь обратите внимание на свет сигнальных ламп. Если они горят тускло или периодически гаснут, вашу проблему можно считать решенной – скорее всего у вас попросту разряжена аккумуляторная батарея

Конечно, низкий заряд батареи не может быть единственной причиной неудовлетворительной работы стартера. Так, например, якорь стартера не будет вращаться при сильно окисленных полюсных выводах АКБ и наконечниках проводов. Очистите их и намажьте вазелином. А если наконечники слабо затянуты – затяните их сильнее.

Если во втягивающей обмотке реле произошло межвитковое замыкание на массу или же обрыв, вам придется менять реле – другим способом изменить ситуацию не удастся.

Чтобы исключить обрывы в цепи питания реле и в цепи питания обмотки реле включения, проверьте соединения проводов в цепи.

Иногда, при включенном стартере, тяговое реле срабатывает, но не крутит: якорь либо не вращается совсем, либо вращается очень медленно. В этом случае возможно это симптомы подгорания коллектора, который достаточно будет зачистить.

Причиной возникновения подобной ситуации может также послужить износ или зависание щеток. В этом случае щетки подлежат замене.

Случается, что после включения стартера вращается только якорь, в то время как маховик остается неподвижным. Спровоцировать такую поломку могут пробуксовки в движении муфты свободного хода, разрыв кольца муфты либо выскальзывание по оси рычага включения муфты. В таких случаях муфта и рычаг включения подлежат замене.

Нехарактерный звук, издаваемый стартером при вращении якоря, может говорить об ослабленном креплении стартера, закреплении его с перекосом, повреждениях зубьев шестерен привода маховика или износе втулок подшипников.

Как проверить стартер ВАЗ 2107 самостоятельно?

Не может быть, чтобы вас не интересовал вопрос о том, как проверить стартер ВАЗ 2107 самостоятельно, не прибегая к помощи специалистов из сервисного центра?

Предлагаем ознакомиться с последовательной методикой, следуя которой можно получить представление о состоянии стартера автомобиля ВАЗ 2107:

  • Снимите стартер с автомобиля и очистите от загрязнений его наружную поверхность
  • Соедините между собой выводы втягивающего реле и аккумуляторной батареи (при этом корпус стартера должен быть соединен с ее отрицательным выводом)
  • Для того чтобы проверить обмотки якоря и статора, снимите заднюю крышку стартера и отсоедините щеточный узел
  • При помощи омметра проверьте отсутствие замыкания обмоток на корпус. Если замыкания нет, минимальные показания прибора составят 10кОм
  • Проверьте обмотки на обрыв. Для этого соедините щупы омметра к выводам обмоток. Если вы заметите стремление показателей омметра к бесконечности, расценивайте это как обрыв обмотки.
  • Исключите отсутствие замыкания якоря «на массу» — присоедините щуп омметра к корпусу, а второй попеременно подсоединяйте к контактным пластинам. Если замыкания нет, показания омметра составят минимум 10кОм.

Лишь на первый взгляд работа, связанная с ремонтом стартера может показаться сложной. Но проделав ее хотя бы один раз, вы сможете с легкостью диагностировать и устранить большинство поломок стартера Жигулей седьмой модели.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
