Принцип работы стартера в автомобиле

Бендикс и обгонная муфта

Это два компонента, которые смонтированы на роторе стартера. Они необходимы для того, чтобы передавать крутящий момент от ротора стартера к венцу маховика. Причём шестерня, которая находится на обгонной муфте, может вращаться только лишь в одном направлении. Поэтому при диагностике данного механизма необходимо просто попробовать прокрутить шестерню в обе стороны.

В верхней части корпуса стартера устанавливается втягивающее реле, которое выполняет функцию силового контакта и позволяет переместить обгонную муфту с шестерней по оси ротора, чтобы она вошла в зацепление с венцом маховика. Вилка, с помощью которой перемещается шестерня, изготавливается из пластика или металлических пластин.

Плюсы и минусы редукторного стартера

Поскольку редукторный стартер имеет улучшенную конструкцию, основными достоинствами этого пускового узла являются:

  • напряжение не просаживается при раскручивании маховика, его хватает для ЭБУ;
  • обороты понижаются, но возрастает крутящий момент;
  • увеличение эксплуатационного ресурса щеток за счет меньшего пускового тока на обмотках якоря;
  • за исключением бендикса все детали служат минимум вдвое дольше;
  • размеры узла запуска меньше, его легче обслуживать и ремонтировать.

Недостатками редукторного стартера являются:

  • сложный ремонт из-за большего количества деталей и сложной конструкции;
  • залипание магнитов на якоре (только у белорусского производителя);
  • интенсивный износ планетарного кольца, которое ради снижения веса стартера и себестоимости узла запуска изготавливается из полимерных материалов, а не из стали.

Низкий предел мощности редукторных модификаций стартера обуславливает его установку на легковые авто. Для грузовиков и, даже мощных внедорожников он не пригоден.

Устройство стартера

Стартер автомобиля представляет собой электродвигатель. Он преобразует электрическую энергию от аккумулятора в механическую работу, которая приводит в движение маховик и коленчатый вал, для начала процесса движения поршней. Стартером оборудованы все двигатели.

Стартер автомобиля

Принцип работы устройства основан на законах физики, которые известны со школьной скамьи. Если между двумя полюсами магнита поместить проволочную рамку с двумя концами, а потом пустить через нее ток, то она начнет вращаться. Это и есть самый простой электродвигатель.

Простой автомобильный стартер представляет собой металлический корпус, в котором находятся четыре магнитных сердечника (башмаки). Эти магниты в корпусе и представляют собой статор электродвигателя. Раньше на башмаках наматывалась обмотка возбуждения, на которую подавался электрический ток от аккумулятора. То есть это был классический электромагнит. На современных же устройствах применяются обычные магниты.

Другой важной деталью устройства является якорь. Он представляет собой вал с напрессованным сердечником из электротехнической стали

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита. Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе.

В закрывающей задней крышке находятся щеткодержатели с пружинками, которые постоянно поддавливают щетки к коллектору для обеспечения контакта. Также в задней крышке установлена опорная втулка якоря или подшипник.

Устройство обычного стартера

На металлическом корпусе находится входной контакт. К этому контакту подключается плюсовая клемма аккумулятора (+). Ток проходит по рамкам якоря и выходит на отрицательные щетки массы. Масса соединяется с отрицательной клеммой аккумулятора. Таким образом, создается магнитное поле вокруг рамок якоря и он вращается.

Ток от аккумулятора на стартер не может подаваться постоянно. Он нужен только в момент запуска двигателя. Поэтому между плюсовым проводом аккумулятора и контактом стартера есть так называемый медный пятак, который замыкает контакты.

На валу якоря также выполнено шлицевое соединение, на котором находится направляющая втулка и бендикс с шестерней с возможностью осевого перемещения. Это движение обеспечивает контакт шестерни непосредственно с зубчатым венцом маховика. Простыми словами можно сказать, что бендикс подходит к маховику, проворачивает его, сколько это необходимо, а потом отходит обратно.

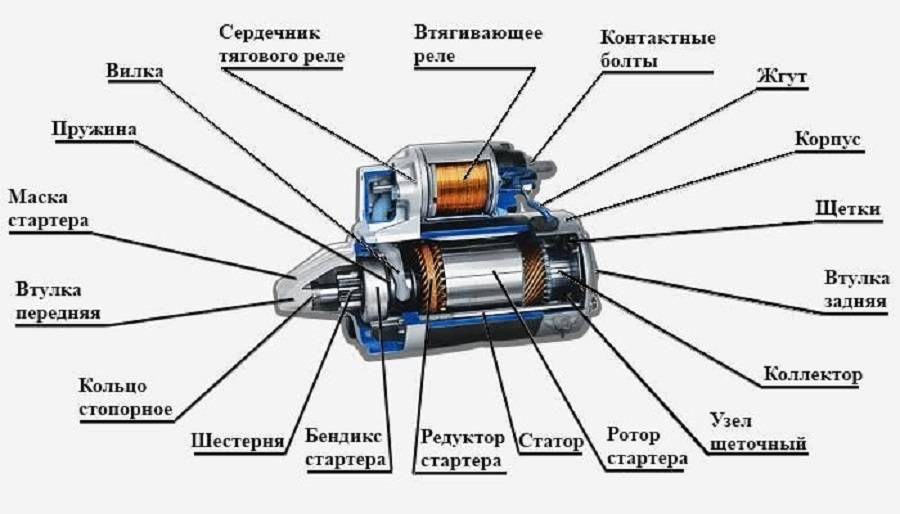

Стартер в разрезе

Но бендикс не перемещается по валу самостоятельно. Это делает другой электромагнит меньшего размера – втягивающее реле. От реле к шестерне подходит вилка, которая и толкает бендикс. К катушке втягивающего подается управляющий ток от аккумулятора через замок зажигания. При включении зажигания катушка намагничивается и втягивает сердечник. Этот сердечник, с одной стороны, связан с вилкой бендикса, с другой – с пятаками, замыкающими контакты электродвигателя. Когда напряжение с катушки втягивающего реле снимается, то вилка вновь втягивается обратно на место, а электродвигатель прекращает свою работу.

Основные компоненты

Таким образом, основными составляющими стартера можно назвать:

  • магнитный статор;
  • вал с якорем;
  • втягивающее реле с компонентами (электромагнит, сердечник, контакты);
  • щеткодержатель с щетками;
  • бендикс с шестерней;
  • вилка;
  • элементы корпуса.

Схема стартера ВАЗ 2110 (5702.3708)

1 – вал привода;20 – контактные болты;
2 – втулка передней крышки;21 – вывод «положительных» щеток;
3 – ограничительное кольцо;22 – скоба;
4 – шестерня с внутренним кольцом обгонной муфты;23 – щеткодержатель;
5 – ролик обгонной муфты;24 – «положительная» щетка;
6 – опора вала привода с вкладышем;25 – вал якоря;
7 – ось планетарной шестерни;26 – стяжная шпилька;
8 – прокладка;27 – задняя крышка с втулкой;
9 – кронштейн рычага;28 – коллектор;
10 – рычаг привода;29 – корпус;
11 – передняя крышка;30 – постоянный магнит;
12 – якорь реле;31 – сердечник якоря;
13 – удерживающая обмотка;32 – опора вала якоря с вкладышем;
14 – втягивающая обмотка;33 – планетарная шестерня;
15 – тяговое реле;34 – центральная (ведущая) шестерня;
16 – шток тягового реле;35 – водило;
17 – сердечник тягового реле;36 – шестерня с внутренними зубьями;
18 – контактная пластина;37 – кольцо отводки;
19 – крышка тягового реле;38 – ступица с наружным кольцом обгонной муфты.

Источники

  • https://TechAutoPort.ru/elektrooborudovanie-i-elektronika/zapusk-dvigatelya/starter.html
  • https://topmekhanik.ru/printsip-raboty-startera/
  • https://pricep-vlg.ru/ustroystvo-avtomobilya/printsip-raboty-startera/
  • https://ProAutoMarki.ru/starter/
  • https://avtoyoutube.ru/ustrojstvo-startera-avtomobilya.php
  • https://pricurivatel.ru/ustrojstvo-i-princip-raboty-startera
  • https://fastmb.ru/auto_shem/42-starter-avtomobilya-shema-princip-raboty-i-vidy.html
  • https://principraboty.ru/princip-raboty-startera/

Как стартер запускает двигатель

Единственное назначение стартера – запуск двигателя автомобиля, поэтому  в нем есть специальные соединительные устройства, которые передают ему выработанную механическую энергию.

Для этого на якоре делаются шлицы, на которые устанавливается направляющая и бендикс. Он представляет собой специальную конструкцию, которая должна вращаться с определенной скоростью, передавая вращение вала якоря на шестерню. При этом бендикс поступательно перемещается по валу якоря, при этом вращаясь вместе с ним.

Для перемещения бендикса служит вилка, вставленная в пазы направляющей. Она может перемещаться относительно оси крепления, подавая бендикс вперед или назад, в зависимости от того, работает стартер или нет. Вилка приводится в движение сердечником, соединенным с реле или электромагнитом.

Принцип работы реле стартера прост: его контакты выводятся на замок зажигания и аккумулятор, при включении зажигания, ток приходит на катушку реле, она примагничивает сердечник, который выдвигает вилку вперед. Одновременно намагниченное реле замыкает силовой провод аккумулятора и стартера при помощи медного пятака. При размыкании цепи зажигания, катушка перестает притягивать сердечник, который под воздействием пружинок возвращается на исходную позицию. Якорь начинает вращаться в тот момент, когда бендикс подается вперед, при размыкании контакта – стартер перестает вращаться, а бендикс подается назад. Вся эта конструкция закрывается корпусом и называется втягивающее реле стартера.

Стартер устанавливают непосредственно возле маховика двигателя, который жестко крепится на коленчатый вал. На боковой части диска маховика установлен зубчатый венец, который подходит шестерне стартера. При повороте ключа зажигания в положение запуска двигателя втягивающее реле вставляет шестерню бендикса в зубчатый венец маховика, после чего замыкается контакт на электродвигатель. Вал якоря начинает вращаться, усилие передается на маховик и коленчатый вал, в результате чего заводится двигатель. После запуска двигателя контакт ключа зажигания размыкается, все детали возвращаются в первоначальное положение. Стартер при этом останавливается, а двигатель продолжает работать.

Устройство стартера автомобиля

На рисунке 1, в начале статьи, обозначены основные элементы стартера.

Любой автомобильный стартер, являющийся по сути своей электрическим двигателем, состоит из довольно большого количества конструктивных элементов (от четырех до шести десятков), входящих в его основные узлы:

  • Собственно электродвигатель.
  • Обгонную муфту, или бендикс (последнее название, являющееся фамилией изобретателя, наиболее распространено в среде автолюбителей).
  • Втягивающее, или тяговое реле (далее по тексту ВР).

Понимание устройства стартера, как агрегата, лежит в плоскости знания функционального назначения каждого из узлов, степени его приоритетности, эксплуатационных возможностях и т.д.

Электрический двигатель, являющийся основным узлом, функционально предназначен для передачи вращающего момента со своего вала на коленчатый вал силовой установки.

Другие два узла – вспомогательные, и их функциональное предназначение заключается:

ВР:

— продольное перемещение обгонной муфты, обеспечивающее в свою очередь перемещение ее рабочей шестерни, вызываемое движением якоря реле;

— замыкание контактов электрического двигателя в момент зацепления зубьев венца маховика с зубьями рабочей шестерни;

Бендикс. Обеспечение надежного соединения вала электродвигателя с венцом маховика.

Основные неисправности

Несмотря на то что устройство стартера достаточно простое, периодически возникают проблемы, о которых лучше знать заранее. Часто случается так, что от корпуса отстают и падают магниты. Данная неисправность легко устраняется, достаточно приклеить их обратно, что можно сделать даже самостоятельно.

Со временем изнашиваются опорные втулки, на них упирается якорь, который начинает вибрировать и биться,  ухудшая контакт щеток и коллектора. Это приводит к нестабильной работе стартера, искрению, выгоранию щеток. Нужно проточить коллектор, заменить щетки и втулки.

Еще одна часто встречающаяся проблема – износ роликов бендикса. В этом случае вал якоря просто не проворачивает шестерню, а она не крутит маховик. Чтобы решить проблему, требуется заменить бендикс.

Но чаще всего выходит из строя втягивающее реле. Например, когда залипает пятак, который под воздействием высокого тока приваривается к контактам. Тогда при выключении зажигания, якорь стартера продолжает вращаться, поскольку основной контакт не разомкнут. Чтобы устранить проблему, нужно просто снять минусовую клемму аккумулятора, затем достаточно просто почистить пятак, но иногда нужно менять все втягивающее реле.

Печать

Как это работает

Теперь немного о том, в чем нюансы взаимодействия якоря, бендикса и втягивающего реле, а также иных компонентов. На самом деле есть условно три этапа работы стартера:

  • Сначала приводная шестерня и стартерный венец используемого маховика соединяются;
  • Далее происходит пуск самого стартера;
  • На третьем этапе происходит рассоединение.

У стартера очень кратковременный цикл работы, поскольку в дальнейшем он не принимает никакого участия в процессе движения автомобиля. Это вам не круиз контроль. У стартера есть одна задача — запустить двигатель. После этого он свободен до следующего пуска.

Но давайте посмотрим на работу более детально, как мы это делали, когда разбирали принцип работы сцепления. Поэтапно все выглядит так:

  • Мы поворачиваем ключ в своем замке зажигания авто;
  • Зажигание переводится в положение для запуска;
  • Ток следует по электроцепи от батареи к замку;
  • Далее ток передается на тяговое решение;
  • Вот на этом этапе наш бендикс зацепляется с нашим маховиком;
  • Параллельно с перемещением и зацепом шестерни происходит замыкание цепи;
  • Напряжение следует к электромоторчику;
  • Запускается двигатель;
  • Обороты самого мотора превышают по своим значениям обороты нашего стартера;
  • Муфта разъединяет между собой вал электромоторчика и приводную шестеренку.

Все. На этом работа устройства завершена. Стартер нужен буквально на несколько секунд, если все работает исправно в машине. Но этот факт никак не преуменьшает ценность такого устройства.

Виды

Думаю, схема вам ясна. Но стоит еще отметить факт существования определенных разновидностей этого элемента. Стартеры можно разделить на 2 типа:

  • редукторные;
  • безредукторные.

Если это дизельные ДВС или моторы повышенной мощности, здесь актуально использование редукторного стартера. Он не планетарный. Такой элемент способен в несколько раз увеличивает напряжение, которое по нему проходит, тем самым повышая крутящий момент.

У редукторных девайсов есть свои преимущества:

  • высокий уровень эффективности;
  • повышенный КПД;
  • меньшее потребление тока при холодном запуске;
  • скромные размеры;
  • отличная работоспособность;
  • лучшие эксплуатационные параметры;
  • эффективный запуск даже при падении заряда АКБ.

А безредукторные отличаются тем, что в ним совершается непосредственный контакт со вращающимися шестернями.

Стартер без редуктора имеет такие достоинства:

  • упрощенная конструкция;
  • лучшая пригодность к ремонту;
  • устойчивость к повышенным нагрузкам;
  • быстрый пуск двигателя.

Каждый может для себя сделать соответствующие выводы. Решать вам. Хотя во многом за вас решил уже сам автопроизводитель, установив на машину тот или иной тип стартера.

Это не как с коробками передач, где при покупке автолюбитель сам решает, брать ему вариатор, классическую механику, либо продвинутую секвентальную КПП.

Какие бывают стартеры?

Из общей массы этих механизмов можно выделить две большие группы: редукторные и безредукторные. Как происходит работа, а также внутреннее устройство, понятно из самого названия. Если внутри электродвигателя нет редуктора, то такой стартер способен развить небольшую частоту вращения. Наличие планетарного редуктора позволяет достичь большей скорости ротора. При этом непосредственно электродвигатель может иметь сравнительно небольшую мощность, но ее хватит для раскручивания коленчатого вала мотора.

Но имеется один большой недостаток у таких механизмов – надежность крайне низкая, могут очень быстро износиться и выйти из строя. Но не стоит думать, что безредукторные стартеры отличаются большим ресурсом. Они тоже выходят из строя, да еще и обладают одним весомым недостатком – при слабом заряде батареи не способны раскрутить коленчатый вал.

Признаки неисправности стартера

Проблемы с силовым электродвигателем проявляются в виде:

  • несрабатывания при повороте стартера;
  • посторонних шумов (треске);
  • срабатывании без ввода в зацепление;
  • невозможности запустить мотор.

Самой распространенной проблема — это несрабатывание стартера. Стоит отметить, что не всегда поломка кроется в самом узле. Нередко он не работает из-за проблем с цепями питания. Поэтому искать неисправность следует начинать с них – проверить заряд аккумулятора, крепление проводки и клемм, замок зажигания.

Следующее, что проверяется – втягивающее реле, поскольку от его работоспособности зависит срабатывание электромотора. Оценить состояние можно и без демонтажа стартера. Для этого можно отверткой замкнуть выводы на крышке реле. Если электродвигатель после замыкания срабатывает, искать причину следует в реле.

Основные виды поломок

В целом все неисправности стартера делятся на две категории. Первая из них – механическая. Сюда относятся:

  • подгорание пятаков;
  • износ подшипников;
  • повреждение зубьев ведущей шестеренки;
  • подклинивание якоря втягивающего реле;
  • разрушение обгонной муфты;
  • заклинивание бендикса на валу.

Эти неисправности устраняются обслуживанием и заменой подтвержденных элементов. К примеру, подгоревшие пятаки можно почистить, а подшипники – заменить.

Вторая категория поломок стартера – электрическая. Эти неисправности считаются серьезнее, поскольку некоторые из них трудно устраняются. К ним относятся:

  • износ щеток и контактных пластин коллектора;
  • обрыв обмоток статора и втягивающего реле;
  • замыкание обмоток.

Если щетки заменить несложно, то ремонт коллектора затруднителен, поскольку нужно перепаивать все его пластины. Что касается обрыва и замыкания, то устранить такие поломки может только опытный автоэлектрик. При этом нередко отремонтированный двигатель снова ломается, поэтому иногда лучше заменить узел, чем ремонтировать. Реле же при электрических поломках не ремонтируется, а заменяется.

Что касается редукторных стартеров, то редуктор также может выйти из строя. Его «слабым местом» является зубчатый венец, которые производители часто делают из пластика (для снижения шумности и удешевления производства). Этот венец из-за нагрузок разрушается и редуктор перестает работать. Для восстановление работоспособности стартера заменяется венец. При этом некоторые автолюбители для исключения повторной поломки подбирают и устанавливают венец из металла.

Виды стартеров

  1. Многие специалисты советуют использовать стартер с редуктором. Это обусловлено тем, что подобное устройство обладает сниженной потребностью тока для эффективной работы. Такие устройства будут обеспечивать кручение коленчатого вала даже при низком заряде аккумулятора. Также одним из самых важных плюсов такого устройства является наличие постоянных магнитов, которые сводят проблемы с обмоткой статора к минимуму. С другой стороны при длительном использовании такого устройства есть вероятность поломки вращающей шестерни. Но к этому, как правило, приводит заводской брак или попросту некачественное производство.
  2. Стартеры, которые не имеют устройство редуктора обладают непосредственно прямым действием на вращение шестерни. В данной ситуации владельцы автомобилей, которые имеют без редукторные стартеры выигрывают в то, что такие устройства имеют более простую конструкцию и легко поддаются ремонту (читайте про ремонт стартера своими руками). Также стоит отметить, что после подачи тока на электромагнитный включатель происходит моментальное сцепление шестерни с маховиком. Это позволяет обеспечить весьма быстрое зажигание. Стоит отметить тот факт, что подобные стартеры обладают высокой выносливостью, а вероятность поломки из-за воздействия электричества сведена к минимуму. Но устройства без редуктора имеют вероятность плохой работы при низких температурах.

Принципы работы стартера с редуктором

При подачи тока от аккумуляторной батареи автомобиля, приводимого с помощью замыкания зажигания, на редукторный стартер происходит процесс подачи тока на якорь стартера через редуктор, который увеличивает мощность проходящего напряжения в разы.

Далее происходит передача крутящего момента с якоря на шестерню.

Всё это также происходит при помощи редуктора, который наделён постоянно работающими магнитами, а специальные щётки, которые способны вырабатывать большее сопротивление чем щётки обычного стартера позволяют обеспечить его постоянную и эффективную работу.

При повороте ключа водитель замыкает цепь запитки втягивающего реле.

Электрическая энергия поступает на обмотку реле, что приводит к образованию магнитного поля. Это поле воздействует на якорь, и он втягивается внутрь реле. Смещаясь, он тянет за собой вилку и перемещает бендикс по роторному валу, приводная шестеренка входит в зубья маховика.

Втягивающее реле также размыкает первую цепь – питания электродвигателя. С внешней стороны на нем имеется два вывода для подключения кабеля, идущего от АКБ, и шины, по которой поступает напряжение на электромотор.

С внутренней стороны корпуса реле к этим выводам подсоединены контакты, прозванные пятаками. Эти два вывода, не контактирующие между собой, и являются разрывом цепи питания мотора.

При срабатывания реле якорь после втягивания замыкает пятаки, напряжение подается на двигатель, и он включается. При этом шестерня бендикса уже введена в зацепление.

После запуска силовой установки, когда обороты коленвала превышают скорость вращения ротора, срабатывает обгонная муфта, разъединяя бендикс с валом, они начинают вращаться по отдельности.

Принцип работы стартера

При попытке запуска двигателя узел работает следующим образом:

  1. Ток подается через замкнутые контактные элементы замка зажигания на реле механизма. После этого он идет на клеммы тяговой обмотки.
  2. Якорное устройство тягового реле начинает выполнять поступательные движения внутри корпуса механизма. Это приводит к перемещению обгонной муфты до момента, пока зубчики ее рабочей шестеренки не зацепятся с зубцами венца маховика.
  3. Когда якорное устройство тягового реле достигнет конечного положения, это приведет к замыканию контактных элементов. В итоге происходит подача тока непосредственно на обмотку электрического моторчика, а также на элемент, удерживающий реле.
  4. Вал стартерного механизма начинает передавать крутящийся момент на коленвал силового агрегата, для чего используется маховик. Подача вращения способствует обеспечению запуска двигателя машины.
  5. После того как скорость вращения маховика станет больше, чем коленвала двигателя, зубчики рабочей шестеренки бендикса покинут зацепление с венцом. Это приведет к возвращению пружинки обгонной муфты к начальному состоянию, которое было до запуска ДВС.
  6. На следующем этапе ключ в замке положения возвращается в стандартное состояние. Это приводит к прекращению подачи тока на контактные элементы стартерного устройства от аккумулятора. В дальнейшем функционирование двигателя автомобиля проходит без участия механизма.

Данный тип устройств можно разделить на две разновидности:

  • с редуктором;
  • без него.

С редуктором

Основная особенность такого типа механизмов заключается в пониженном потреблении тока для обеспечения эффективного функционирования узла. Благодаря этому стартер может качественно прокрутить коленвал двигателя даже в случае низкого заряда батареи. Основным преимуществом устройств считается использование постоянных магнитов в конструкции. Это позволяет обеспечить более высокий ресурс эксплуатации обмотки статора и свести проблемы, связанные с ней, к минимуму.

На практике автовладельцы машин, оснащенных такими стартерами, сталкиваются с другими проблемами. К примеру, длительная эксплуатация приводит к выходу из строя вращающейся шестеренки. Однако, данная неисправность обычно обусловлена заводским браком либо некачественным изготовлением механизма.

Кроме высокого срока службы, редукторные устройства обладают следующими преимуществами:

  • компактные габариты и небольшой вес;
  • низкая стоимость запчастей для ремонта и восстановления механизма;
  • возможность эффективного запуска силового агрегата в условиях пониженных температур.

Минусы устройств:

  • запчасти для ремонта узла найти проблематично, поэтому их часто приходится заказывать;
  • в результате низкой стоимости деталей страдает их качество;
  • сложность выполнения ремонта по сравнению с безредукторными механизмами.

Без редуктора

По конструкции такой тип механизмов не оснащается редукторным элементом, но характеризуется прямым воздействием на вращение шестеренки. Основное преимущество заключается в более упрощенном устройстве стартерного узла, что позволяет произвести его ремонт самостоятельно. Когда подача тока на электромагнитный выключательный элемент завершена, шестеренка механизма моментально сцепляется с маховиком. Это способствует более быстрому зажиганию и запуску двигателя.

Данный тип стартерных механизмов характеризуется повышенной выносливостью, которая способствует увеличению срока службы. Это позволяет снизить вероятность появления неисправностей в результате воздействия тока. К недостаткам безредукторных устройств следует отнести низкое качество функционирования в сильный мороз.

Основные плюсы стартеров, не оснащенных редукторами:

  • высокая надежность;
  • возможность проведения простого ремонта;
  • если устройство сломается, в продаже без проблем можно найти детали для его восстановления.

Минусы:

Втягивающее реле

Из чего оно состоит

На тыльной стороне находятся три контакта:

  1. Два силовых болта, выполненных в виде медных шпилек с гайками. К одной подключен толстый силовой провод от аккумулятора, к противоположной прикручена «коса». Она соединяет втягивающее реле и электродвигатель стартера.
  2. Один контакт сделан в виде штекера типа «папа». К нему подключается тонкий провод – это управление от замка зажигания.

Реле стартера автомобиля состоит из двух обмоток. Каждая из них выполняет свою функцию и нужна для создания электромагнитного поля для втягивания якоря. Он соединен через тягу с бендиксом. Это выталкивает его наружу, где он входит в зацепление с маховиком и электродвигатель готов вращать коленвал.

Еще одной подвижной деталью реле, является медная площадка, расположенная под крышкой реле. Во время втягивания, происходит нажатие на эту площадку, она замыкает собой два пятака – шляпки силовых болтов. Через неё, от одного болта к другому, протекает большой электрический ток от аккумулятора к электродвигателю.

Как работает втягивающее реле

К первому силовому болту прикручен гайкой постоянный «плюс» от АКБ. При повороте ключа, напряжение поступает на штекер, к которому подключен управляющий провод. Образуется электрическая цепь от штекера с плюсом через втягивающую обмотку и второй силовой болт. Он через «косу» и щетки электродвигателя соединен с массой автомобиля, то есть, с кузовом.

Через обмотку начинает течь электрический ток, который создает электромагнитное поле. Оно втягивает внутрь якорь, соединенный через тягу с бендиксом. Он входит внутрь корпуса, а бендикс «выстреливает» наружу, входя в зацепление с маховиком коленвала.

При втягивании, он давит на подвижную медную пластину. Она прижимается к шляпкам силовых болтов (пятакам), замыкая их между собой. Через ней начинает протекать электрический ток. Так как второй конец обмотки соединен со вторым силовым болтом перемычкой, на нём образуется «плюс». Исчезает разность потенциалов на её двух концах, и она обесточивается.

В этот момент уже работает удерживающая обмотка. Она предназначена для удержания якоря реле во втянутом положении, а значит бендикса в зацеплении с коленчатым валом. В отличие от втягивающей обмотки, её второй конец подключен к корпусу реле, а он к кузову машины. Значит на нём всегда есть «минус». Ток будет протекать через неё до тех пор, пока водитель удерживает ключ зажигания в положении «Пуск двигателя», в независимости, замкнуты силовые болты подвижной пластиной или нет.

При отпускании ключа, снимается напряжение на управляющем проводе. Через обмотку перестает течь ток, исчезает электромагнитное поле и якорь, под действием возвратной пружины, выходит из корпуса. Он через тягу вытягивает из зацепления бендикс, возвращая его в исходное положение.

Внутреннее устройство и особенности

ДВС генерирует энергию для работы при помощи оборотов коленвала. Другие электрические системы транспортного средства работают от этой же энергии. Чтобы запустить ТС с неподвижной точки необходимо правильное взаимодействие электродвигателя и внешнего источника – аккумулятора.

Общий тандем обеспечивается благодаря некоторым составляющим:

  • Якорь. Имеет запрессованный сердечник и несколько коллекторных пластин. Основа изготовляется из легированной стали.
  • Щетки и держатели. По ходу главного цикла, щетки способствую повышению мощности. В первую очередь, служат для подачи рабочего напряжения на набор пластин якоря.
  • Реле. Главное назначение втягивающего реле – подача питания от зажигания и выталкивание обгонной муфты. Производители предусмотрели в структуре несколько силовых контактов и специфичную перемычку.
  • Непосредственно электромотор. Включает несколько сердечников и обмотки возбуждения; имеет форму цилиндра.
  • Бендикс и шестерня. Главный рабочий механизм стартера, который перенаправляет момент вращения на венец маховика ДВС через шестерню при помощи роликового механизма. После запуска система разрывает связь венца маховика и приводной шестерни, сохраняя работоспособность всего устройства.

Подобным образом устроено большинство автомобильных стартеров, хотя могут быть некоторые отличия. В целом, если разобрать элемент, можно насчитать порядка 50 различных составляющих компонентов.

В автомобилях с АКПП стартер может иметь несколько дополнительных обмоток, чтобы предотвратить запуск мотора при ходовой позиции селектора.

Схема стартера ВАЗ 2106, 21061 (35.3708) (Жигули):

1 – крышка со стороны привода;14 – крышка реле;
2 – стопорное кольцо;15 – контактные болты;
3 – ограничительное кольцо;16 – коллектор;
4 – шестерня привода;17 – щетка;
5 – обгонная муфта;18 – втулка вала якоря;
6 – поводковое кольцо;19 – крышка со стороны коллектора;
7 – резиновая заглушка;20 – кожух;
8 – рычаг привода;21 – шунтовая катушка обмотки статора;
9 – якорь реле;22 – корпус;
10 – удерживающая обмотка тягового реле;23 – винт крепления полюса статора;
11 – втягивающая обмотка тягового реле;24 – якорь;
12 – стяжной болт реле;25 – обмотка якоря;
13 – контактная пластина;26 – промежуточное кольцо.

Устройство стартера

Конструктивно стартер представляет собой электродвигатель и предназначен для преобразования электрической в механическую энергию. Принцип его работы состоит в том, что по закону Ампера рамка с током, находящаяся в постоянном магнитном поле, начинает вращаться. Рассмотрим основные узлы стартера.

  1. Корпус со стальным сердечником (башмаком), с проводящей обмоткой. В корпус устанавливается и укрепляется болтами четыре сердечника. Получается обмотка статора, которую еще называют обмоткой возбуждения. Вход на обмотку подается со стороны корпуса, а выход на две щетки медно-графитового типа. В результате получается стандартный электромагнит. Конструкция стартера в современных автомобилях проще – здесь сердечники заменяются постоянными магнитами, что позволяет делать устройства компактнее.
  2. Якорь – стальной вал, на который набирается сердечник. Он делается из тонких листов специальной электротехнической стали, чтобы исключить влияние вихревых токов. В пазах сердечника размещаются проводящие рамки, выводящиеся на коллектор из меди. На него выходят щетки обмотки статора с положительным зарядом и отрицательные щетки, выведенные на массу устройства.
  3. Задняя крышка имеет специальные щеткодержатели, которые удерживают щетки на месте и подпружинивают их для улучшения качества контакта с коллектором. В центре установлена опорная втулка для упора якоря.

Используемые эксплуатационные материалы – это моторное масло.

  1. Техническое обслуживание стартера

2.1 Значение и сущность технического обслуживания автомобилей

операций ТО является обязательной2.2 Возможные неисправности стартера

НеисправностьВозможные причины неисправностиСпособ устранения
При запуске стартер не крутит двигательРазряжен, либо неисправен аккумуляторЗарядить или заменить аккумулятор
Нет массы на двигательПроверить надежность контакта массы, подтянуть болты крепления провода массы
Переключатель скоростей стоит не в положении “P” или “N” (АКПП)Переключить в положение “P”
Неисправен многофункциональный датчик АКППЗаменить датчик
На 50-ую клемму втягивающего реле не приходит питаниеПроверить целостность провода клеммы. Проверить контактную группу замка зажигания
Щетки не плотно прилегают к коллектору (“зависли”, либо износились)Проверить длину и свободу перемещения щеток в щеткодержателе. Заменить щетки или щеточный узел
Неисправно втягивающее релеЗаменить втягивающее реле
Сильный износ коллектора якоряПроверить и, если требуется, заменить якорь
Стартер медленно крутит двигательРазряжен, либо неисправен аккумуляторЗарядить или заменить аккумулятор
Плохая масса на двигательПроверить надежность контакта массы, подтянуть болты крепления провода массы
Износ втулок стартераЗаменить втулки стартера
Неисправно втягивающее релеЗаменить втягивающее реле
Обмотка статора или якоря имеет контакт с массойЗаменить статор или якорь
Щетки не плотно прилегают к коллектору (“зависли”, либо износились)
Плохой контакт провода между стартером и аккумуляторомПроверить длину и свободу перемещения щеток в щеткодержателе. Заменить щетки или щеточный узел
Износ бендиксаПроверить провод
Стартер работает, а коленвал не вращаетсяРазрушены части редуктораЗаменить бендикс
Неисправна контактная группа замка зажиганияЗаменить неисправную часть редуктора
После запуска двигателя, стартер продолжает вращатьсяНеисправно втягивающее релеЗаменить контактную группу замка зажигания

2.3 Перечень работ при техническом обслуживании для стартера

провести очистительныеработы стартер очищают от грязи и масла

  1. Ремонт стартераРазборочные работы, осуществляемые в процессе ремонта стартера

проверяют и заменяют подшипники

  1. Дефектация деталей стартера

3.3 Методы восстановления работоспособности стартера3.4 Сборочные работы

должныприжимать щетки к коллектору с усилием3.5 Послеремонтные испытания3.6 Организация рабочего места слесаря по ремонту автомобилей4. Охрана труда является инструктаж на рабочем месте22ЗаключениеСписок литературы

  1. Боровских Ю.И. Устройство, техническое обслуживание и ремонт автомобилей: Учебник / Ю.И. Боровских, Ю.В. Буралев, К.А. Морозов, В.М. Никифоров, А.И. Фешенко. – М.: Высшая школа; Издательский , 1997. – 528 с.
  2. Епифанов Л.И., Епифанова Е. А. Техническое обслуживание и ремонт автомобилей. – 2-е изд., перераб. и допол. – Москва, 2009. – 347 с.
  3. Калисеким В.С., Манзон А.И., Начума Г.Е. Учебник водителя автомобиля категории«С»: учебное пособие / Калисеким В.С., Манзон А.И., Начума Г.Е. – Краснодар: Пресс, 2008. – 321 с.
  4. Кузнецов Е.С. Техническая эксплуатация автомобилей: Учебник для вузов / Е.С. Кузнецов, В.П. Воронов, А.П. Болдин и др.; под ред. Е.С. Кузнецова. – 3-е изд., перераб. и доп. – М.: Транспорт, 1991. – 413 с.
  5. Роговцев В.Л. Устройство и эксплуатация автотранспортных средств: учебник / Роговцев В.Л., Пузанков А.Г., Олфильев В.Д. – М.: Транспорт, 1989. – 432 с.
  6. Румянцев С.И. и др. Техническое обслуживание и ремонт автомобилей: учебник для ПТУ / Румянцев С. И., Синельников А. Ф., Штоль Ю. Л., – М.: Машиностроение, 1989. – 272 с.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
