Структура автомобильной шины в двух словах
Для начала следует освежить в памяти или даже открыть для себя примитивную модель строения шины, не углубляясь в тонкости производства. Этот компонент колеса создается из нескольких слоев резины, каждый их которых несет свою функцию. Если двигаться изнутри, первые слои называются каркасом. Эта часть отвечает за жесткость и форму будущего изделия, содержит в себе текстильную нить, чаще всего синтетическую. Особый способ переплетения нитей и их направление в различных слоях и отличает рассматриваемые виды шин.
Следующие слои резины называются брекером, здесь непосредственно прикрепляется протектор, а значит, эта часть конструкции будет ближе к дороге, и в ее обязанности входит терпеть силовые нагрузки. Чтобы придать ей повышенную прочность, в слои вживляют металлокорд (трос из стальной латунированной проволоки). Он укладывается в определенном порядке (диагональ с большим углом), который практически не отличается в диагональных и радиальных . То есть главным отличием будет внутренние слои, каркас и расположение в них нитей
Как поставить R-покрышку: нюансы и особенности
- Направленные модели монтируйте (и даже прикатывайте в гараж) по вектору их движения, о котором говорит стрелка на боковине.
- Запаску размещайте из того расчета, что в случае эксплуатации она, скорее всего, будет располагаться с правой стороны, это подсказывает статистика.
- Несимметричные ставьте так, чтобы надпись Inside оказалась снаружи.
Мы рассмотрели, что представляют собой диагональные и радиальные шины, чем отличаются они друг от друга, теперь расскажем об их общих чертах
И за первыми, и за вторыми нужно регулярно ухаживать — периодически осматривать, уделять повышенное внимание состоянию протектора и боковых частей. При обнаружении каких-либо визуально заметных дефектов следует незамедлительно обращаться на СТО, чтобы покрышку обследовали специалисты
О наличии повреждений также говорит изменение поведения машины во время езды — если при совершении маневров авто уходит в сторону, значит, точно есть проблема.
Как сделать правильный выбор
Подобрать автопокрышки для личного транспорта несложно, нужно всего лишь знать несколько правил выбора.
- Автопокрышки по сезонности делятся на летние, зимние и всесезонные.
- Летние шины при высоких температурах воздуха обеспечивают сцепление с дорожным покрытием, износостойкие, но при снижении температуры до +7 °С теряют свои свойства.
- Зимние рассчитаны на использование при минусовых показателях температуры, отлично держат дорогу на обледенелых и занесённых снегом трассах. При высоких температурных показателях (от +9 °С) снижаются их положительные характеристики.
- Всесезонная – промежуточный вариант между другими видами. Они могут применяться в мягкий зимний период или не очень жарким летом. Сцепление с дорогой обеспечивается при температуре от +6 до +11 °С. Большие отклонения от нормы ведут к снижению качественных характеристик.
- Размер летних и зимних автопокрышек в основном один и тот же. Отличаются они высоким протектором на зимних шинах.
- Устанавливать их на колёса рекомендуется того размера, который был установлен производителем.
- Дорогие изделия отличаются от дешевых качеством резиновой смеси, высокой прочностью, структурой корда.
- На любые авто можно устанавливать шины от разных производителей, несмотря на базовую комплектацию.
- В регионах с большим количеством осадков лучше отдавать предпочтение направленному рисунку протектора.
- Для грунтовых дорог и в отсутствии твердого покрытия наиболее предпочтительными оказываются шины с увеличенным расстоянием между блоками и высоким протектором.
- Для скоростного вождения больше подойдет рисунок с уменьшенным числом горизонтальных ламелей.
- Высота протектора влияет на уровень шума, производимого во время езды: чем меньше протектор, тем меньше шума издает авто.
Правильный выбор шин на авто – залог безопасности в любых условиях, и все они требуют бережного к себе отношения.
Особенности строения шины
По сути, автомобильная шина представляет собой элемент, выполненный из резины, кордовых и металлических нитей. Ее крепят на ободе колеса.
Устройство покрышки состоит из нескольких частей.
- Каркас. Его задача препятствовать деформации. Этому способствует особое расположение нитей корда. Сырьем для их изготовления служит: хлопок, капрон, вискоза, стальная проволока.
- Брекер. Он находится между протекторным слоем и каркасом, и обеспечивает их связь. Другие задачи: смягчение ударного воздействия, равномерное распределение нагрузки, предотвращение отслоения протектора. Кордовые волокна в брекере всегда располагаются по диагонали.
- Протектор. Он выполнен из резины, имеет значительную толщину и особый рисунок. Функции сводятся к защите каркаса, созданию сцепления.
- Борта. С их помощью осуществляется посадка на диск. Для усиления жесткости борта дополняются проволочными кольцами из стали, которые окружены резиной.
- Боковины. Они защищают каркас от влаги и повреждений с двух сторон, а также служат для нанесения маркировки.
- Плечевая часть соединяет боковины с беговой дорожкой, а также участвует в сцепление с дорогой при поворотах и преодолении препятствий.
Особенности шины для внедорожников и кроссоверов
Так как внедорожники должны обладать высокой проходимостью и одновременно обеспечивать достаточный уровень комфорта для пассажиров, шины для них обладают особыми свойствами.
Они делятся на 4 класса:
- HP (для езды по качественному твердому покрытию);
- HT (для асфальта и грунтовой дороги);
- AT (для умеренного бездорожья);
- MT (шины высокой проходимости).
При выборе владельцу следует исходить из того, в каких условиях преимущественно передвигается транспортное средство. Если машина часто эксплуатируется в условиях плохой дороги, то следует выбирать покрышки со специальными выступами – грунтозацепами, которые предотвращают пробуксовку колес, и индексом МТ.
Особое внимание также следует уделить прочности шины, так как в лесу или горах возможны повреждения колес острыми предметами. Если же внедорожник передвигается преимущественно по асфальту, на него можно установить обычные направленные шины, но с более глубоким и редким рисунком протектора (НТ или АТ). Стоимость шин для внедорожников и кроссоверов зависит от производителя
Стоимость шин для внедорожников и кроссоверов зависит от производителя.
Шина внедорожника
Например, цена на одну шину известной фирмы Нankookбудет составлять примерно 100 долларов, а такую же по характеристикам резину отечественного производителя можно приобрести за 70-80 долларов. (цены актуальны на 18.10.2018)
На внедорожной шине маркировка обозначается следующим образом:
Диагональные и радиальные шины
Шины — одно из самых важных изобретений всего человечетва. Стоит заметить, что современный автомобиль не стал бы столь успешным и эффективным транспортным средством без пневматических шин. Внешне шины мало отличимы друг от друга, за исключением рисунка протектора и их радиуса. Все они состоят из различных резиновых смесей и наполнителей. Одни шипуются — другие нет. Круглая форма шин сохраняется за счёт каркаса. Каркас же напрямую влияет на многие характеристики шин.
Диагональный каркас
Радиальный каркас
Рассмотрим два вида: шины с диагональным и радиальным каркасом. Несмотря на внешнее сходство конструктивно они очень отличаются.
Каркас
У диагональной шины каркас состоит измногослойного корда. Как правило число слоёвкратно двум. Текстильные нити корда разных слоёврасполложены под углом от 35° до 40° друг к другуи пересекаются ровно посередине шинногопротектора.
Каркас
Брейкерныйпояс
Каркас
В радиальных шинах нити корда распологаются подуглом в 90° и распологаются вдоль всего шинногопротектора. А те участки шины, которыераспологаются в пятне контакта с дорожнымпокрытием, усилены стальным кордом (еще онназывается брекерный пояс).
Кроме разницы в расположении нитей корда, есть масса других отличий
— У диагональных шин может быть несколько слоёв корда — от двух и выше, у радиальных всего 1.
— Шины с диагональным кордом, как правило, имеют два бортовых кольца, с радиальным — одно.
— В большем количестве диагональные шины камерные, радиальные бескамерные.
Функциональные различия радиальных шин
— Вес радиальной и диагональной шины с одним и тем же радиусом будет разным. Легче шина с радиальным каркасом корда.
— Радиальная шина выдерживает больше нагрузок (от 15 до 20 %), чем диагональная шина.
— Каркас радиальной шины обладает лучшей теплопроводностью, за счёт этого отвод тепла в таких шинах будет лучше.
Некоторые отличия диагональных шин
— Шины с диагональным каркасом дешевле радиальных шин.
— Несмотря на свои недостатки диагональные шины нашли своё применение и продолжают использоваться в коммерческой технике. Шины с радиальным каркасом так же нашли своё место в большом количестветехники. Практически все автомобильные заводы выпускают легковые автомобили укомплектованные шинамис радиальным каркасом.
Боковой порез шины — стоит ли ремонтировать?
Шины представляют собой достаточно важный элемент автомобиля, за счет того, что через нее осуществляется непосредственный контакт машины с дорожным покрытием.
На автомобильные покрышки в ходе их использования ложится различная нагрузка. Помимо естественного изнашивания, наиболее частыми проблемами резины становятся проколы, порезы и грыжи. Местом для их возникновения может стать любая часть шины. Если участки протектора не имеют сильных повреждений, то резина может спокойно использоваться и дальше без снижения ее ресурса.
Боковой порез. На порядок более сложную ситуацию представляет собой боковой порез шины, ремонт которого обойдется намного дороже, так как требует использования особой технологии. Кроме того, в некоторых случаях такую покрышку будет лучше всего заменить, а не отдавать в ремонт, так как ее надежность сильно снижается.
Это означает, что при невозможности заменить шину на месте, водитель может выполнить ремонт бокового пореза, а далее будет вынужден избегать большого количества нагрузок на шину, и как можно за более короткое время попытаться заменить ее, или же весь комплект. Только после этого эксплуатацию автомобиля можно продолжать в стандартном режиме.
Такого рода подход можно рассматривать как правильный, но с некоторыми нюансами. Вопрос в том, что ремонт пореза боковой части покрышки не стоит рассматривать как нецелесообразный, либо же в качестве временной меры
В этом случае, следует оценивать характер полученного повреждения, а особое внимание уделять целостности корда в месте полученного пореза
Для того, чтобы выяснить, есть ли смысл в ремонте поврежденной покрышки, ее должен осматривать опытный специалист. Если ремонт такого пореза будет выполнен неправильно или непрофессионально, может стать причиной разрыва колеса, что в свою очередь приведет к ДТП.
Выполнение ремонта. Если порез имеет место на бескамерном колесе, то его проклеивание должно осуществляться исключительно при помощи армированной латки. Установка же заплат из резины не допускается. Кроме того, заклеивание пореза должно быть выполнено как с наружной, так и с внутренней стороны. При выполнении предварительного осмотра, специалист примет решение, сколько слоев заплат потребуется уложить на поврежденном участке.
Касательно же ремонта подобного пореза собственными руками, то устранить можно разве что повреждение небольшой глубины. Но для этого стоит иметь требуемые материалы для выполнения ремонта и набор соответствующего оборудования.
На начальном этапе потребуется выполнить очистку поврежденного места с двух сторон — снаружи и изнутри, после чего оно обязательно должно быть обезжирено. Края пореза немного обтачивают до придания формы блюдца, после чего полость должна быть заполнена сырой резиной, сверху которой накладывается латка.
Заплатка может приклеиваться двумя способами: холодным и горячим, то есть при помощи вулканизации. Преимущество холодного наложения латки состоит в том, что она накладывается намного быстрее и проще, а также не нарушает геометрии колеса.
Но если порез имеет большой размер, то следует использовать вулканизацию, так как она дает возможность наложения заплаты в несколько слоев.
Итог. От проведения ремонта больших и серьезных повреждений в условиях гаража лучше отказаться, по той причине, что получение требуемого качества в подобных условиях становится достаточно проблематичным. Кроме того, в мастерской обязательно выполнять проверку герметичности резины после окончания ремонтных работ по устранению пореза.
Camp Jeep: когда в одном месте собираются самые крутые внедорожники
Смотреть все фото новости >>
Маркировка
При покупке обязательно обращайте внимание на надпись на борту — условные обозначения покажут вам, что из себя представляет та или иная модель. Артикул содержит все данные: тип, что означает радиальная шина, направление установки резины, основные размеры и так далее
Но как его прочитать?
Допустим, вы увидите 225/70R15. Здесь 225 – ширина в миллиметрах, 70 – высота, выраженная в процентах от предыдущей величины, 15 – диаметр в дюймах, ну, а о чем говорит буква R, вы и так уже знаете.
Формат записи может быть другим, без «/», например, 185R14. Это свидетельствует лишь о полнопрофильном исполнении. Некоторые производители все чаще начинают указывать все параметры в миллиметрах, и тогда маркировка приобретает вид 265/790R540.
Обращаем ваше внимание: на покрышках D-группы все размеры часто записываются в дюймах, без букв и разделителей, примите это к сведению. Итак, мы подробно рассмотрели, как отличить радиальную шину от диагональной, даже если внешне обе они выглядят практически одинаковыми — ищите заветную литеру R в артикуле
Итак, мы подробно рассмотрели, как отличить радиальную шину от диагональной, даже если внешне обе они выглядят практически одинаковыми — ищите заветную литеру R в артикуле.
Радиальные и диагональные шины строение, плюсы и минусы видео АвтоНоватор
Что такое турбонагнетатель на автомобиле, его история создания и принцип работы. Турбонагнетатель что это такое
Радиальные и диагональные шины для легковых автомобилей уже давно не конкуренты на рынке, и после прочтения нашего небольшого обзора вы поймете, почему это так. Выпускаются для наших автомобилей только радиальные разновидности покрышек, а диагональные заняли место в линейке для грузовых машин. Исходя из этого, можно считать, что говорить о различиях нет смысла, но для любопытных мы проведем данный ликбез.
Структура автомобильной шины в двух словах
Для начала следует освежить в памяти или даже открыть для себя примитивную модель строения шины, не углубляясь в тонкости производства. Этот компонент колеса создается из нескольких слоев резины, каждый их которых несет свою функцию. Если двигаться изнутри, первые слои называются каркасом. Эта часть отвечает за жесткость и форму будущего изделия, содержит в себе текстильную нить, чаще всего синтетическую. Особый способ переплетения нитей и их направление в различных слоях и отличает рассматриваемые виды шин.
Следующие слои резины называются брекером, здесь непосредственно прикрепляется протектор, а значит, эта часть конструкции будет ближе к дороге, и в ее обязанности входит терпеть силовые нагрузки. Чтобы придать ей повышенную прочность, в слои вживляют металлокорд (трос из стальной латунированной проволоки). Он укладывается в определенном порядке (диагональ с большим углом), который практически не отличается в диагональных и радиальных автомобильных шинах. То есть главным отличием будет внутренние слои, каркас и расположение в них нитей.
Отличие диагональных шин от радиальных – особенности эксплуатации
У диагональных шин можно отыскать больше минусов, чем у радиальных, разберемся в них подробнее. Хитросплетение волокон каркаса создает напряженность, обязывает к увеличению и четности слоев резины, и мы приходим к тому, что это нагромождение создает трудности для отвода тепла при движении по дорожному покрытию. И если двигаться долго и быстро, да еще при жаре, то вероятность «взрыва» таких шин высока.
Диагональность и многослойность также создают жесткость конструкции, отчего радиальная эластичность таких шин падает, площадь контакта с поверхностью уменьшается, а значит, сцепление с дорогой будет хуже, здесь страдает безопасность движения, особенно при мокрой погоде. Радиальные же автомобильные шины позволяют автомобилю быть более управляемым, потому что пятно сцепления с дорогой больше, это же делает износ протектора равномернее.
Шины с диагональным расположением волокна из-за сложности структуры будут тяжелее сами по себе, а вот несущей способностью обладают меньшей по сравнению с радиальными. Также снижается допустимая безопасная максимальная скорость автомобиля. Но нет худа без добра, диагональная шина устойчивей к боковым повреждениям, в то время как порез или прокол сбоку радиальной шины ведет к ее полному списанию. Но этот нюанс не стал судьбоносным, и диагональное переплетение уже практически не встречается в легковых автомобилях.
Радиальные и диагональные шины – секрет плетения волокон
Отличие диагональных шин от радиальных практически напрашивается из их названий. Диагональное расположение нитей в каркасе заключается в том, что от одного обода к другому они проходят по диагонали, то есть под углом к колее движения. Для того чтобы натяжение слоев каркаса между собой было равномерным, и шина не имела перекоса, нужно нити каждого нового слоя направлять вперехлест к предыдущему, на такой же угол, только в другую сторону. Отсюда напрашивается вывод, что слоев должно быть четное количество, чаще всего их 4, иногда встречается и больше.
В радиальных шинах таких сложностей нет, все нити слоев резины в каркасе направлены между ободами строго перпендикулярно направлению движения. Отсюда и независимость слоев друг от друга, потому что они все одинаковые, их нечетность никак не повлияет на баланс. Поэтому количество их варьируется довольно широко. Принципиальное отличие структур мы рассмотрели, остается разобраться, какие же плюсы и минусы несут эти особенности конструкций, и почему легковой автопарк отказался от диагональных шин.
Как поставить R-покрышку: нюансы и особенности
- Направленные модели монтируйте (и даже прикатывайте в гараж) по вектору их движения, о котором говорит стрелка на боковине.
- Запаску размещайте из того расчета, что в случае эксплуатации она, скорее всего, будет располагаться с правой стороны, это подсказывает статистика.
- Несимметричные ставьте так, чтобы надпись Inside оказалась снаружи.
Мы рассмотрели, что представляют собой диагональные и радиальные шины, чем отличаются они друг от друга, теперь расскажем об их общих чертах
И за первыми, и за вторыми нужно регулярно ухаживать — периодически осматривать, уделять повышенное внимание состоянию протектора и боковых частей. При обнаружении каких-либо визуально заметных дефектов следует незамедлительно обращаться на СТО, чтобы покрышку обследовали специалисты
О наличии повреждений также говорит изменение поведения машины во время езды — если при совершении маневров авто уходит в сторону, значит, точно есть проблема.
Популярные модели летних радиальных автопокрышек
Множество производителей предлагают свою продукцию, из которой можно выделить лучшие модели, чтобы она отвечала всем необходимым требованиям и долго эксплуатировалась.
Вам это будет интересно О грязевой резине
Автопокрышки для легкового транспорта
- Bridgestone Alenza 001 – новая шина для автомашин премиум-класса. Новая технология обеспечивает высокую износоустойчивость и снижение тепловой нагрузки при движении.
- Bridgestone Dueler A/T 001 – для использования на бездорожье и на городских улицах.
- Continental PremiumContact – обеспечивает хорошую боковую поддержку при поворотах.
- Cordiant Comfortо – комфортная во время поездок по автодорогам с несовершенным покрытием.
- Dunlop SP Tourin – обладает превосходными характеристиками устойчивости и износостойкости.
- Firestone Destination LE-02 – имеет рисунок протектора, который максимально быстро выводит влагу из области контакта, повышает жесткость сцепления центральных дорожек.
- Giti Tire Radial SportActive – модель-новинка для премиум-авто и для внедорожников.
- Hankook Ventus. Состав шин содержит высокопроизводительную полистирольную смесь. Этот материал соответствует европейским стандартам экологичности. Обеспечивает хорошее сцепление шин с дорогой.
- MAXXIS Pragmatra. Инновационный 3D-дизайн протектора обеспечивает повышенный акустический комфорт во время движения. Предназначена для использования в авто класса SUV.
Все покрышки для автомашин обладают своими отличительными характеристиками. Использование того или иного вида шин для транспорта зависит от его назначения и условий эксплуатации. Радиальная бескамерная автопокрышка в настоящее время самая популярная, которую используют на легковых автомобилях.
Особенности автопокрышек
Авторезина – главная и важная деталь колеса, ее составляющими частями являются брекер, каркас, борт, протектор и боковая часть.
Основной материал, из которого изготавливают шины, – резиновая ткань, получаемая из каучука.
Современные колёса
Каркас – часть шины, конструкция которой может состоять из одного или нескольких слоев корда.
Кордовая ткань производится из текстильных, полимерных или металлических многократно перевитых продольных нитей. Они формируют прочность автопокрышки. Текстильные и полимерные нити применяются для легковых шин, металлокорд – для грузовых.
На наружном слое шины находятся брекер и протектор. Брекер оберегает каркас от ударов, придавая шине дополнительную жесткость. Протектор обеспечивает лучшее сцепление автоколеса с неровной поверхностью дороги.
Рисунок протектора – направленный, ненаправленный и асимметричный (в зависимости от того, какое назначение имеет шина). Он обеспечивает сцепление колеса с дорогой во время движения, в неблагоприятных погодных условиях удаляет воду и грязь из места контакта. Дренажная система протектора, состоящая из шашек и канавок, позволяет быстро отводить воду и грязь и самоочищаться шине.
Борт – жесткая часть колеса, которая даёт возможность автопокрышке плотно прилегать к ободу.
Внешне автошины мало чем отличаются друг от друга, за исключением рисунка протектора и размера самой шины.
Несмотря на внешнее сходство, они отличаются друг от друга по конструкции каркаса.
Обозначение конструкции изделия указывается при маркировке шин, которые отмечаются буквой «R» и «D».
Виды конструкций автопокрышек
Радиальные и диагональные шины отличаются направлением нитей корда.

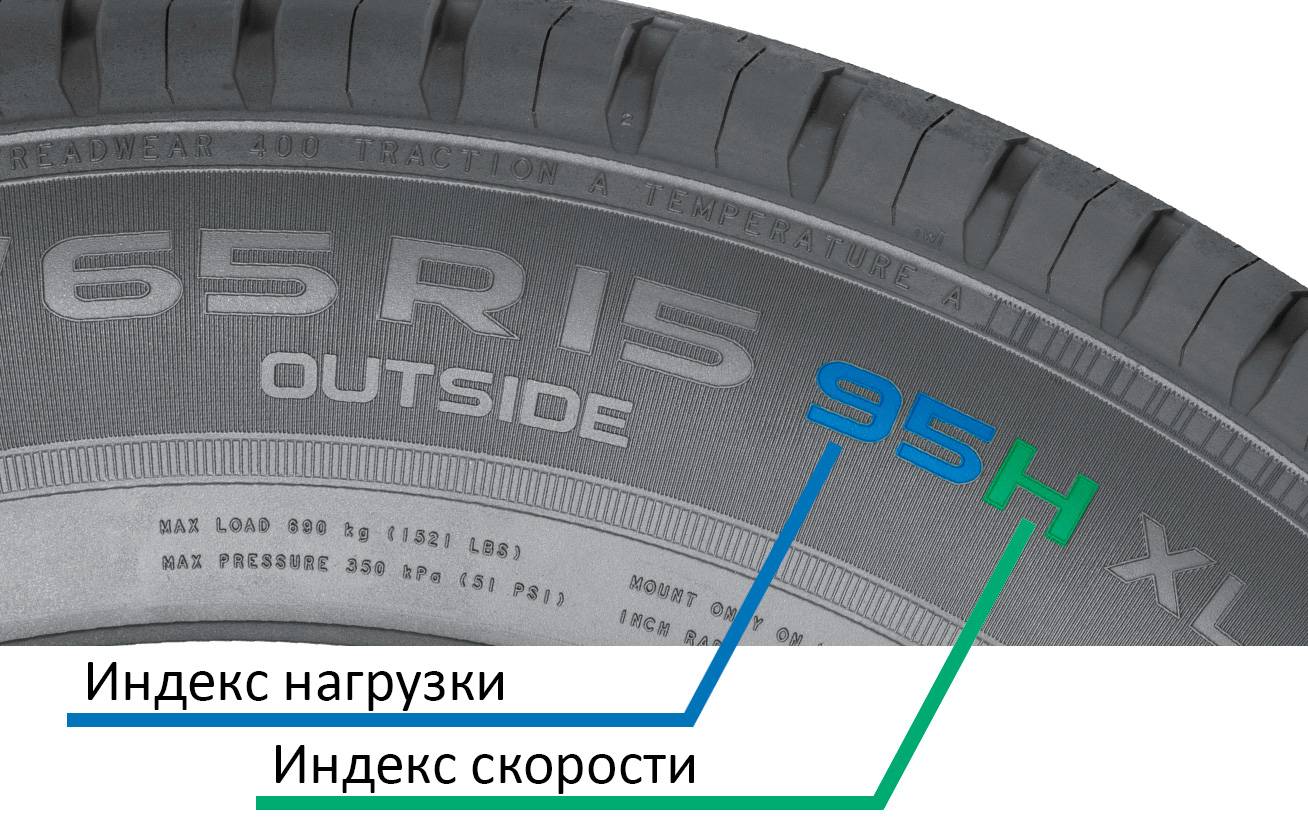

Индексы нагрузки и скорости
При покупке грузовых шин обратите внимание на индекс нагрузки. По этому показателю можно определить верхний порог веса, устанавливаемый заводом-изготовителем для резины. Его нужно сопоставлять с паспортными данными грузоподъемности транспорта и допустимого веса на колесо оси
Для определения правильного индекса можно использовать таблицы. В них доступно только два поля — само значение и вес, который для него характерен
Его нужно сопоставлять с паспортными данными грузоподъемности транспорта и допустимого веса на колесо оси. Для определения правильного индекса можно использовать таблицы. В них доступно только два поля — само значение и вес, который для него характерен.
Применительно к грузовым машинам нужно знать, что колеса могут иметь две шины. В таком случае нужно выбирать покрышки с возможностью такого применения. Распознать подходящую модель можно по указанию двух цифр индекса нагрузки, указанных через слеш (как в рассмотренном выше примере).
Если на грузовике имеется ось со спаренными колесами, нагрузка считается для шести, а не четырех шин. В таблицах чаще всего приведены данные для индексов от 50 (соответствует 190 кг) до 169 (5,8 тонн).
Для нашего примера «140/142» можно говорить, что покрышки выдерживают вес при одном колесе 2,5 тонны, а при двух — 2,65. Как видно, допустимая нагрузка при использовании спаренной версии увеличивается не в два раза, как думают многие, а всего на 5-7%.
Как правило, на грузовиках устанавливаются шины типа «М», что ограничивает скорость до 130 км/ч. Возможны и другие варианты: L(до 120 км/ч), N(до 140 км/ч)
При эксплуатации важно не только не превышать максимальный параметр, но и придерживаться скорости на 10-20% меньше разрешенной
