Дизельный двигатель начал подкашливать на холостых, расход топлива вырос, а при резком нажатии педали чувствуется провал. Большинство водителей грешат на форсунки – и нередко ошибаются. Проблемы с дизелем чаще прячутся глубже: в насосе высокого давления, фильтрах или трубках подачи. Без точной диагностики ремонт превращается в угадайку с дорогостоящими последствиями.
Коротко
- ТНВД (топливный насос высокого давления) – центральный агрегат топливной системы дизеля: он формирует давление впрыска и отвечает за дозировку топлива в каждый цилиндр двигателя.
- Ранние признаки поломки – затруднённый холодный пуск, нестабильные обороты и дымный выхлоп: на этой стадии ремонт обходится в разы дешевле, чем после полного отказа насоса.
- Компьютерная диагностика на стенде позволяет точно оценить состояние ТНВД: проверить производительность, давление, угол опережения впрыска и параметры регулировки без разборки двигателя.
- Запчасти от проверенных производителей – Bosch, Delphi, Denso – снижают риск повторного ремонта: аналоги неизвестного происхождения ускоряют износ прецизионных деталей и сводят на нет стоимость работ.
Топливная система дизельного двигателя объединяет несколько взаимосвязанных агрегатов: насос высокого давления, форсунки, топливные фильтры, трубопроводы и блок электронного управления. Любой сбой в этой цепочке напрямую влияет на работу мотора – от потери мощности до полного останова.
Та же схема применяется на коммерческом транспорте и спецтехнике. В тяжёлых условиях эксплуатации правильный подбор узлов особенно важен: ТНВД для погрузчиков подбираются с учётом марки двигателя и режима нагрузки – ошибка в выборе оборачивается внеплановым простоем техники.
Как устроена топливная система дизельного двигателя
Топливная аппаратура дизеля делится на систему низкого и высокого давления. Первая включает топливный бак, насос подкачки, фильтры грубой и тонкой очистки, трубопроводы подачи и обратки. Её задача – подготовить топливо: убрать воду, механические примеси и обеспечить нужный напор на входе в ТНВД.
Система высокого давления начинается с ТНВД. Он сжимает дизельное топливо до рабочего давления и через топливные магистрали подаёт его к форсункам. Форсунки распыляют топливо в цилиндры в строго заданный момент и с заданной дозой. Точность этого процесса определяет экономичность и мощность двигателя.
По конструкции насосы делятся на рядные и распределительного типа. Рядные – классика для грузовых дизелей MAN, МАЗ и КамАЗ: на каждый цилиндр приходится отдельная секция. Распределительные компактнее, применяются на легковых автомобилях и малотоннажном транспорте. Современные системы Common Rail работают иначе: насос создаёт давление в общей рампе, а форсунками управляет электроника.
Ведущие производители топливного оборудования – Bosch, Delphi, Denso, Zexel, Siemens. Каждый выпускает насосы под конкретные двигатели и требует специального инструмента при обслуживании. Применение материалов и расходных компонентов от других производителей без проверки совместимости ускоряет износ прецизионных пар.
Топливная система работает как единое целое. Менять один элемент без диагностики остальных – значит не устранить первопричину неисправности. Если насос стал подавать загрязнённое топливо из-за повреждённого фильтра, форсунки выйдут из строя снова через короткое время – замкнутый круг поломок.
В современных системах Common Rail давление в топливной рампе удерживается постоянно и контролируется регулятором давления. Любое отклонение – падение или скачок давления – сразу сказывается на качестве впрыска и работе двигателя. Именно поэтому диагностика Common Rail требует специального оборудования и не терпит приблизительных решений.
Топливопроводы высокого давления – отдельный уязвимый элемент. Трещина или ослабление штуцера приводят к падению давления в системе и воздушным пробкам. Внешне это выглядит как проблема насоса или форсунок, но корень проблемы – в механическом повреждении трубки. Визуальный осмотр всех соединений должен быть частью любой диагностики топливной системы.
Признаки неисправности топливной системы дизеля
Топливная система сигнализирует о проблемах заблаговременно. Многие поломки начинаются как незначительные симптомы и становятся серьёзными только при игнорировании. Своевременная реакция сокращает стоимость ремонта в несколько раз и позволяет избежать цепного выхода из строя нескольких узлов.
Следующие симптомы указывают на неисправности топливной системы дизельного двигателя:
- Затруднённый пуск холодного мотора – характерный признак падения давления в системе или износа плунжерных пар ТНВД.
- Нестабильная работа на холостых оборотах: двигатель «плавает», вибрирует или глохнет.
- Потеря мощности и приёмистости – при нажатии на педаль акселератора мотор не реагирует должным образом.
- Чёрный или синий дым из выхлопной трубы – признак нарушения соотношения воздуха и топлива при впрыске.
- Повышенный расход дизельного топлива без видимых причин.
- Посторонние звуки: стуки, щелчки или жёсткий «дизельный стрёкот», усиливающийся на разных режимах.
Механические повреждения – износ плунжерных пар, задиры кулачкового вала, поломка пружин форсунок – определяются только при разборке и дефектовке. Но электронный блок управления нередко фиксирует отклонения ещё до появления явных симптомов. Поэтому компьютерная диагностика – первый шаг при любых жалобах на работу дизеля.
Отдельная категория – загрязнение топливной системы. Вода в топливе, смолы, парафины (особенно зимой) забивают фильтры, портят форсунки и разрушают прецизионные пары насоса. Промывка форсунок и замена фильтров – обязательный элемент обслуживания, а не разовая процедура при поломке.
Владельцам коммерческого транспорта важно помнить: пробег – не единственный критерий для оценки состояния топливной системы. Режим эксплуатации, качество топлива и климатические условия влияют на ресурс насоса и форсунок не меньше, чем километраж.
Зимняя эксплуатация заслуживает отдельного внимания. Парафинизация топлива при морозе забивает фильтры и снижает подачу в насос, а кристаллы льда разрушают прецизионные пары. Своевременная замена топливного фильтра и использование зимнего дизеля нужного класса – обязательные меры для надёжного пуска в холода.
Загрязнённые форсунки нарушают факел распыла: топливо подаётся крупными каплями, неполное сгорание даёт нагар на поршнях, перегрев и чёрный дым из выхлопа.
Диагностика ТНВД: методы и оборудование

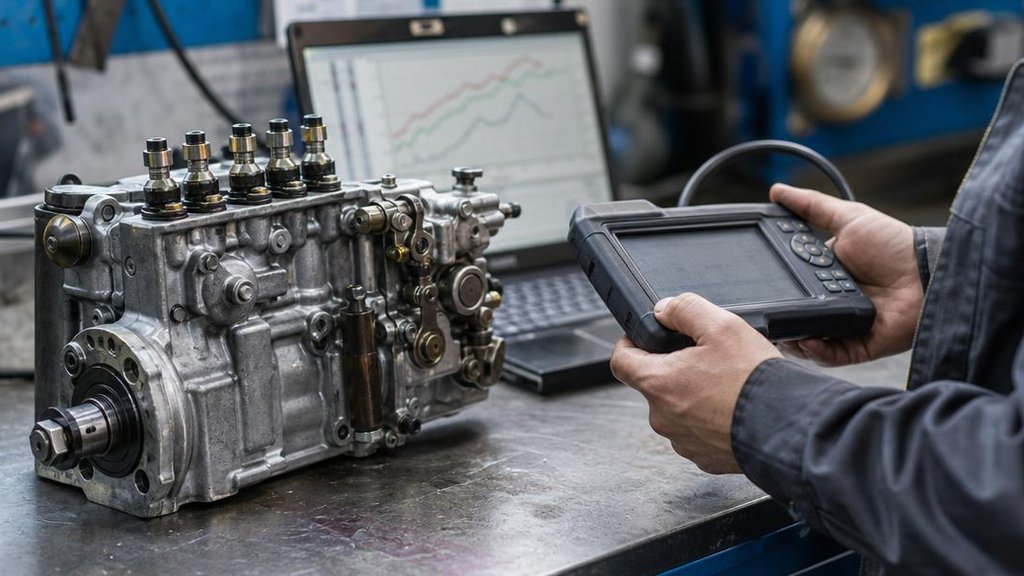

Диагностика топливного насоса высокого давления начинается до снятия агрегата с двигателя. Компьютерная диагностика считывает коды ошибок из электронного блока управления и показывает рабочие параметры системы в режиме реального времени: давление топлива, углы впрыска, время открытия форсунок. Так можно выявить причину сбоя и понять, какой элемент требует внимания.

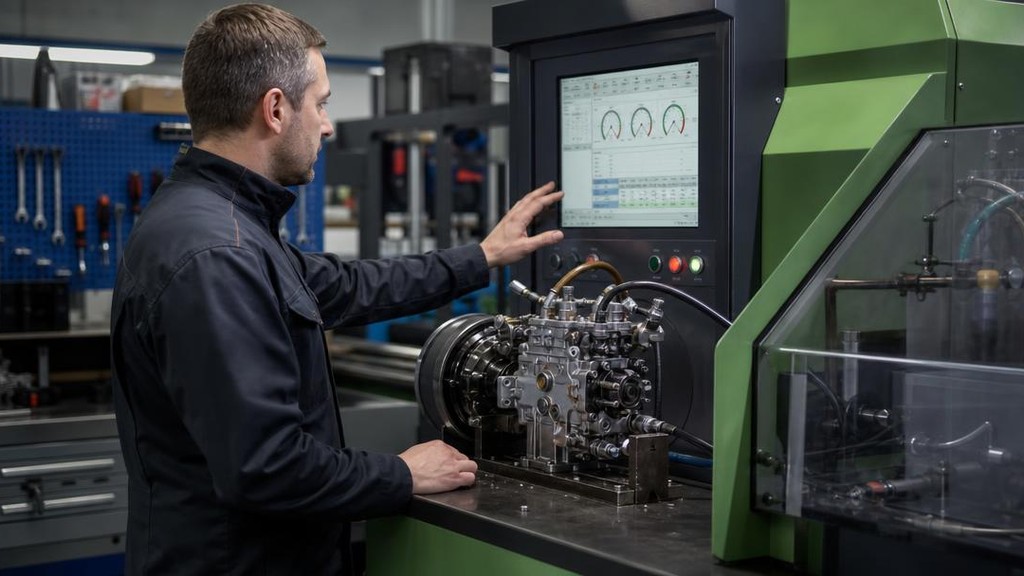

Следующий этап – проверка на стенде. Снятый ТНВД устанавливается на специализированное оборудование, имитирующее работу двигателя на разных режимах. Стенд замеряет производительность насоса, равномерность подачи по секциям (для рядных насосов), угол опережения впрыска и давление отсечки. По результатам строится подробная карта состояния агрегата.
Современные стенды Bosch, Delphi, Hartridge позволяют проверять насосы всех основных типов: рядные, распределительного типа, Common Rail. Результаты сравниваются с эталонными значениями производителей – отклонения указывают на конкретные неисправности. Настройку производительности и угла впрыска выполняют тут же, без догадок.
Для форсунок используется отдельный стенд. Он проверяет давление открытия, качество распыла, герметичность запорной иглы и равномерность дозирования по всему комплекту. Форсунки с отклонением давления открытия более 5% от нормы подлежат регулировке или замене.
Параллельно ведётся дефектовка механических деталей: плунжерные пары, нагнетательные клапаны, втулки привода. Каждый элемент проверяется на предмет задиров, выработки и питтинга. После оценки состояния специалист даёт рекомендацию: восстановление, замена узлов или капитальный ремонт.
| Метод диагностики | Что выявляет | Когда применяется |
|---|---|---|
| Компьютерная диагностика | Коды ошибок, параметры работы двигателя | Первый шаг при любой жалобе |
| Проверка давления топлива | Производительность насоса подкачки, состояние фильтров | До снятия ТНВД |
| Испытание на стенде | Производительность, давление, угол впрыска | После снятия ТНВД |
| Дефектовка деталей | Износ плунжерных пар, клапанов, кулачкового вала | При разборке насоса |
| Проверка форсунок | Давление открытия, качество распыла | В комплексе с ТНВД |
По результатам диагностики клиент получает подробную оценку состояния топливной аппаратуры с перечнем необходимых работ. Мастер объясняет каждую позицию и согласовывает стоимость до начала разборки – прозрачность здесь норма, а не исключение.
Ремонт и восстановление ТНВД
Ремонт ТНВД делится на несколько уровней в зависимости от степени износа. Регулировочные работы – самый простой вариант: настройку производительности, угла опережения впрыска и давления отсечки выполняют на стенде без разборки насоса. Занимает несколько часов, а ресурс агрегата возвращается к нормальным значениям.
Частичный ремонт предполагает замену изношенных деталей – плунжерных пар, нагнетательных клапанов, манжет, подшипников. Используются запчасти от оригинальных производителей или проверенные аналоги соответствующего класса. После замены каждой группы деталей насос проходит повторное испытание на стенде.
Капитальный ремонт – полная разборка агрегата, дефектовка всех деталей, замена изношенных компонентов и сборка с последующей настройкой. Этот способ восстановления выгоден, когда стоимость ремонта значительно ниже цены нового насоса. Для грузовых марок – MAN, Volvo, DAF, Renault, Iveco – это стандартная практика: ремонтируем как насосы рядного типа, так и распределительные агрегаты, нужные запчасти в наличии у специализированных поставщиков, а ресурс восстановленного агрегата сопоставим с новым.
Промывка топливной системы – отдельная процедура, которую нередко проводят параллельно с ремонтом насоса. Ультразвуковая очистка форсунок удаляет нагар и отложения, восстанавливая качество распыла. Промывка топливного бака и магистралей устраняет источник загрязнения – без этого шага отремонтированный насос быстро выйдет из строя обратно в исходное состояние.
Восстановить нормальную работу системы помогает и замена топливных фильтров. Это расходные материалы с регламентным интервалом замены, но на практике их меняют вместе с ремонтом насоса, чтобы защитить восстановленные прецизионные пары от повторного загрязнения.
После завершения всех работ установка ТНВД обратно на двигатель проводится строго по регламенту производителя: правильное положение привода, затяжка соединений с моментом по карте допусков. Ошибка на этом этапе способна свести на нет весь предшествующий объём ремонта.
После установки насос обязательно прокачивается для удаления воздуха, а затем проводится пробный запуск с контролем давления и проверкой герметичности всех соединений. Только после успешного пробного запуска без посторонних звуков и подтёков работу считают завершённой и выдают гарантийный талон на выполненные услуги.
Особенности топливной системы спецтехники и погрузчиков
Коммерческий транспорт и спецтехника работают в условиях, отсутствующих у легковых автомобилей: постоянные нагрузки близкие к максимуму, широкий температурный диапазон, длинные рабочие смены. Все эти факторы ускоряют износ топливной аппаратуры и требуют более внимательного подхода к обслуживанию.

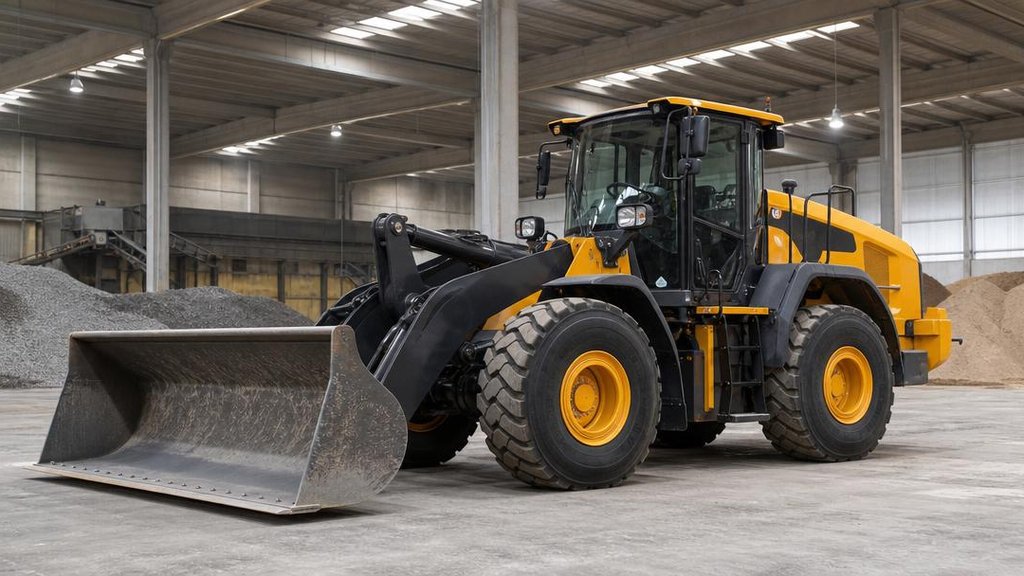

Погрузчики – вилочные, фронтальные, телескопические – оснащаются дизельными двигателями Weichai, Cummins, Yuchai и другими марками, а также моторами Isuzu, Caterpillar, Hyundai, Kia. Каждый производитель использует топливную аппаратуру с конкретными допусками и регламентами. Смешивать запчасти разных производителей без проверки допустимости не стоит – последствия непредсказуемы.
Грузовые автомобили – MAN, Volvo, DAF, Iveco, Renault, SSangYong – оснащаются насосами Bosch, Delphi, Denso. BMW и другие легковые марки с дизельными двигателями также используют системы этих производителей, хотя конструктивно они отличаются. Российские грузовики МАЗ и КамАЗ традиционно применяют отечественную топливную аппаратуру или её аналоги.
Важная особенность спецтехники: ресурс ТНВД у погрузчика считается не по километрам, а по моточасам. Машина, работающая по 10-12 часов в сутки, за год набирает нагрузку, которую легковой автомобиль накапливает за несколько лет эксплуатации. Интервалы обслуживания для спецтехники устанавливаются производителем именно в моточасах.
Замена ТНВД на погрузчике требует точного подбора по модели двигателя и типу насоса. Неправильно подобранный агрегат не обеспечит нужного давления для конкретного типа форсунок или окажется несовместим по конструкции привода. В таких случаях помогает подбор по VIN-коду или номеру двигателя через базы данных производителей.
Для спецтехники с импортными двигателями – Caterpillar, Isuzu, Hyundai – особенно важно использовать запчасти, соответствующие документации на конкретный серийный номер двигателя. Один и тот же двигатель в разные годы выпуска мог комплектоваться разными версиями топливной аппаратуры, и замена без учёта этого приведёт к некорректной работе.
| Марка техники | Применяемая топливная аппаратура | Ведущие производители |
|---|---|---|
| Weichai, Xinchai (погрузчики) | Рядный и распределительный ТНВД | Bosch, Zexel |
| Caterpillar, Isuzu | Рядный ТНВД, Common Rail | Denso, Delphi |
| MAN, DAF, Iveco | Рядный 6-цилиндровый ТНВД | Bosch, Delphi |
| МАЗ, КамАЗ | Рядный ТНВД | Отечественная аппаратура, аналоги Bosch |
| Hyundai, Kia | Common Rail, распределительный ТНВД | Bosch, Denso |
Профессиональное обслуживание: что даёт специализированный сервис
Топливная аппаратура дизеля – прецизионная механика. Зазоры в плунжерных парах измеряются в микронах, давление топлива достигает 2000 бар и выше, а скорость вращения насоса повторяет обороты двигателя. Обслуживать такое оборудование без специализированного стенда и опыта работы с конкретными типами насосов нецелесообразно.
Специализированный сервис отличается прежде всего оснащением. Профессиональные стенды для проверки ТНВД требуют регулярной поверки и дают точную оценку состояния агрегата, которую невозможно получить по косвенным признакам. Стенд показывает реальные цифры производительности, отклонения от нормы и указывает на конкретный изношенный элемент.
Качество ремонта обеспечивается применением оригинальных запчастей или аналогов, допущенных производителями стендов. Экономия на деталях оборачивается повторным ремонтом через несколько месяцев: прецизионная пара, изготовленная с отступлением от допусков, создаёт неравномерную подачу, перегревает насос и выводит из строя соседние элементы.
Гарантия на ремонт ТНВД – признак уверенности мастеров в результате. Срок и условия фиксируются в договоре: клиент знает свои права и может обратиться при повторной неисправности.
Сроки ремонта зависят от загрузки сервиса и наличия запчастей на складе. Центры с налаженными связями с поставщиками выполняют большинство работ в течение одного-двух дней. Для владельцев коммерческого транспорта, где простой машины означает прямые убытки, оперативность сотрудников – не менее важный критерий, чем стоимость работ.
Выгодно выстраивать долгосрочные отношения с одним сервисным партнёром. История обслуживания агрегата помогает предсказывать износ и предупреждать поломки заблаговременно. Опытные специалисты с многолетним стажем знают характерные слабые места конкретных марок и типов насосов – это знание приходит только с практикой.
Ещё один плюс профессионального сервиса – консультация по выбору запчастей и режимам эксплуатации. Специалистов с профильным образованием и реальной практикой работы со стендом немного, поэтому при выборе стоит уточнить квалификацию конкретного мастера, а не только наличие оборудования. Хорошие сервисы, как правило, имеют выполненные работы по схожим маркам в портфолио и могут показать примеры результатов.
Профилактика и техническое обслуживание топливной системы
Большинство серьёзных поломок топливной системы предотвращаются регулярным обслуживанием. Производители дизельных двигателей устанавливают чёткие регламенты и интервалы – соблюдение стандартов производителей продлевает ресурс агрегатов в разы.
Основные профилактические работы:
- Замена топливных фильтров – грубой и тонкой очистки – строго по регламенту или чаще при использовании топлива низкого качества.
- Проверка давления в системе подачи – падение давления на входе в ТНВД указывает на засорение фильтра или износ насоса подкачки.
- Промывка форсунок – по регламенту или при появлении первых признаков нестабильной работы дизеля.
- Применение только тех присадок для очистки топливной системы, которые допущены производителем двигателя.
- Использование дизельного топлива стандарта не ниже Евро-4 – топливо с высоким содержанием серы ускоряет износ прецизионных пар насоса и форсунок.
Хранение топлива имеет значение для спецтехники с сезонным режимом работы. Дизельное топливо при длительном хранении расслаивается, образует осадок и накапливает воду. Перед запуском техники после длительного простоя стоит проверить топливный бак и при необходимости заменить фильтры.
Правильное обслуживание включает не только плановые замены, но и реакцию на следующие тревожные признаки: затруднённый пуск, дымность, нестабильные обороты. Откладывать визит в сервис при появлении любых из этих симптомов не стоит – они могут указывать на начало серьёзной поломки, которая пока ещё обходится недорогим способом устранения.
Для парков с однородной техникой диагностику удобнее планировать единым графиком – затраты предсказуемы, риск одновременного простоя нескольких машин снижается.
Принцип «проверить и заменить вовремя» обходится владельцу техники в разы дешевле, чем капитальный ремонт двигателя после разрушения плунжерных пар. Для водителей и владельцев парка, которые ценят проезд без лишних простоев, регулярная диагностика – не дополнительная трата, а реальная экономия на будущем ремонте.
Обслуживание топливной системы удобно совмещать с плановым ТО. Замена масла, фильтров и проверка основных систем в один визит экономит и время, и деньги на запчасти. Для флота коммерческого транспорта это особенно актуально: когда сервисный сезон по всем машинам планируют единым графиком, простои сокращаются, а расходные материалы закупаются выгоднее.
Частые вопросы
Как понять, что нужен ремонт ТНВД, а не замена форсунок?
Симптомы неисправности ТНВД и форсунок частично совпадают: нестабильная работа, потеря мощности, дымность. Разобраться помогает компьютерная диагностика: блок управления фиксирует отклонения коррекции подачи по каждому цилиндру. Если коррекция «уходит» одинаково по всем цилиндрам – проблема, скорее всего, в насосе. Если один цилиндр выбивается из ряда – чаще всего форсунка. Точную причину даёт проверка на стенде.
Можно ли ездить с неисправным ТНВД?
Кратковременно – да, если двигатель запускается и тянет. Но ездить «как есть» и ждать, пока насос откажет окончательно, рискованно: разрушение прецизионных пар загрязняет всю топливную систему металлической стружкой. В таком случае кроме ремонта насоса потребуется промывка системы и замена форсунок. Стоимость работ возрастает многократно. При любых симптомах неисправности лучше обратиться в сервис без задержки – это верное решение для экономии.
Сколько стоит ремонт ТНВД?
Стоимость ремонта зависит от типа насоса, степени износа и марки техники. Регулировочные работы без замены деталей обходятся дешевле всего. Частичный ремонт с заменой плунжерных пар или клапанов выгоднее покупки нового агрегата. Капитальный ремонт рядного насоса для MAN или Volvo по стоимости сопоставим с новым насосом стороннего производства, но при качественном исполнении даёт сопоставимый ресурс. Точную оценку дают в специализированном сервисе по результатам осмотра.
Как часто нужно обслуживать топливную систему дизеля?
Для легковых автомобилей рекомендуется инструментальная диагностика каждые 50 000-80 000 км или при появлении симптомов. Для коммерческого транспорта и спецтехники интервалы определяются производителем в моточасах – они указаны в сервисной книжке. Плановое обслуживание включает обязательную замену фильтров – простой и выгодный способ продлить ресурс насоса и форсунок любой марки.
Итоги: как сохранить топливную систему в рабочем состоянии
Диагностика и ремонт топливной системы дизельного двигателя – задача, где каждый шаг требует точности. Ошибочная диагностика приводит к замене исправных деталей. Некачественные запчасти провоцируют повторный ремонт через несколько месяцев. Несоблюдение регламентов сборки ускоряет износ восстановленного агрегата.
Ключевые принципы грамотного обслуживания топливной системы:
- Не ждать явных поломок – диагностировать при первых симптомах: затруднённый пуск, дымность, нестабильные обороты.
- Выбирать специализированный сервис с собственным стендом, а не универсальный автосервис без профильного оборудования.
- Использовать запчасти от проверенных производителей – Bosch, Delphi, Denso – или аналоги с подтверждёнными допусками.
- Соблюдать регламент замены топливных фильтров: они защищают насос и форсунки от загрязнений.
- Фиксировать историю обслуживания: записи о выполненных работах помогают планировать следующий ремонт и сохранять гарантию.
Специалисты, у которых есть собственный стенд для испытаний, опытные мастера и подтверждённый опыт работы с конкретными марками техники, обеспечивают качество, которое невозможно получить без специализированного оборудования. Прозрачная смета, честная оценка состояния агрегата и гарантия на работы – признаки профессионального подхода, которые имеют значение при выборе сервиса.
По мнению Степана Лисенкова, инженера-механика компании СПК-ИМПОРТ, основная ошибка владельцев техники – откладывать диагностику до появления явных поломок. Любые отклонения в работе топливной системы стоит проверять сразу: это даёт возможность устранить неисправность на ранней стадии и сохранить гарантию на ранее выполненные работы.
Выбор специализированного сервиса напрямую влияет на сохранность техники. Кто однажды потерял двигатель из-за некачественного ремонта ТНВД, понимает это без лишних слов. Профессиональные мастера предоставляют гарантию на выполненные работы, помогают с подбором запчастей и дают честную оценку состояния агрегата – без излишних работ и вымышленных неисправностей в счёте.
На сайте профильного сервиса обычно указаны стоимость диагностики и возможность предварительной консультации. Это самый быстрый способ понять, занимаются ли здесь конкретными марками техники и есть ли в наличии необходимое оборудование для нужного типа ремонта.
Об авторе
Степан Лисенков – инженер-механик, эксперт по подбору запчастей для спецтехники компании СПК-Импорт. Выпускник ДальГАУ по специальности «Эксплуатация транспортно-технологических машин и комплексов». За 8 лет работы в строительных организациях провёл дефектовку более 500 единиц техники и составил свыше 3000 заявок на запасные части. Специализируется на погрузчиках, экскаваторах, бульдозерах и грузовом автотранспорте: диагностирует неисправности, подбирает оригинальные детали и аналоги с учётом технических характеристик, а реальные случаи из практики разбирает в публикациях на Drive2.
