Как проявляется хруст в коробке передач
Есть негласное правило среди водителей – начинать поездку на автомобиле с выключенным радио. Это нужно, чтобы сразу проверить, не слышатся ли посторонние стуки, шумы и другие звуки, которые могут указывать на неисправную работу того или иного агрегата. Указывать на проблемы с коробкой передач будут следующие звуки:
- Хруст при включении передачи, при этом зачастую он может проявляться только на одной из передач, например, на задней;
- Треск при возвращении рычага КПП в нейтральное положение.
Если вы заметили в работе своей коробки один или оба из симптомов, следует как можно скорее определить и устранить причину.
Система питания в Шевроле Нива
Электрическая сеть Нивы работает с номинальным напряжением 12 Вольт. Конструкция топливной системы представляет собой электродвигатель с насосом в баке автомобиля, от которого протянута топливная магистраль к рампе.
Электрическая цепь системы питания состоит из:
- электродвигателя;
- провода питания с разъемами;
- датчика уровня топлива;
- реле;
- предохранителя.
Концы проводов запитаны на центральный замок. Когда мы вставляем ключ в замок зажигания и поворачиваем его, происходит замыкание управляющих разъемов реле, которое вызывает смыкание силовых контактов. Раздается характерный щелчок из-под панели приборов, оповещающий о готовности топливного насоса.
Самые распространенные поломки
Из строя может выйти, как спидометр — показывающий скорость, так и одометр — счетчик километража. Неполадки могут проявляться в различных вариантах, это неподвижная стрелка на приборе, посторонние шумы в приборной панели или неверные показания во время движения. Причины поломок у механических и электронных спидометров различаются.
Механический
Механические приборы делятся на виды:
- стрелочные — состоит из металлической пластины с нанесенной шкалой и стрелки указывающей скорость движения;
- ленточные — окрашенная лента на размеченной шкале показывает скорость;
- барабанные — индикатором является лента, движущаяся между катушками и указывает скорость на размеченной горизонтальной шкале.

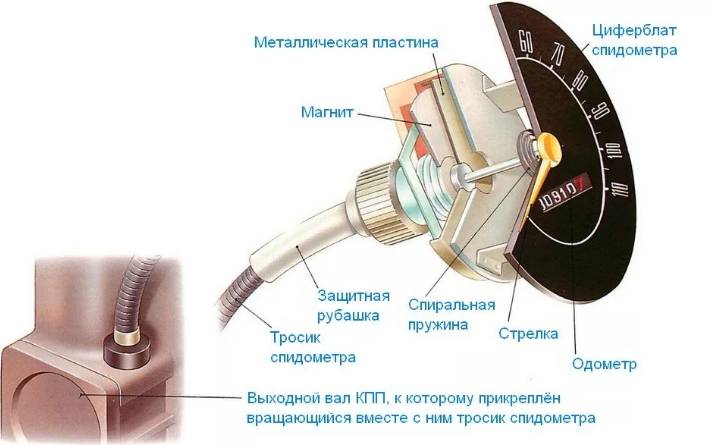

До сих пор в автомобилях встречаются спидометры стрелочного типа. Состоят они из червячного узла с вращающейся шестерней, тросиковым приводом, магнитного элемента. Сопутствующим элементом, соединенным с тросиком, является одометр, который считает километраж.
Принцип работы основывается на вращении вторичного вала коробки передач, которое провоцирует движение троса. В свою очередь, трос соединен с магнитом, который приводит в движение стрелку путем «утягивания» металлической пластины.
Неисправности
Причиной выхода из строя механического спидометра может быть:
- залипание стрелки;
- износ шестеренок;
- обрыв тросика;
- окисление контактов и разрыв соединительных проводов;
- выход из строя электронной системы приборной панели.
Практически любая проблема может быть устранена самостоятельно, если правильно выполнена диагностика и установлена причина.
Электронный

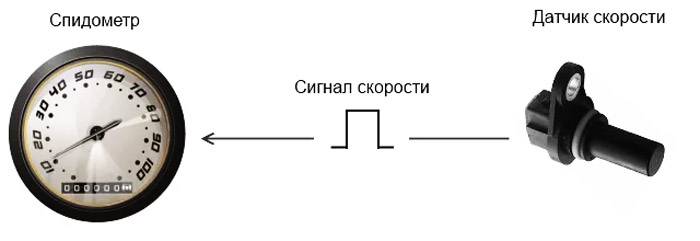

Отсутствие механической связи между показаниями приборной панели и вторичной валом коробки передач характеризует электронный спидометр. Работа осуществляется при помощи датчиков: оптоэлектронного и безтросового.
Возможные проблемы выхода из строя:
- нарушение работы приборной панели, датчика скорости, электронной начинки спидометра;
- разъединение проводов и нарушение их целостности;
- окисленные или грязные разъемы;
- блокирование системы, неверно установленный чип-тюнинг.
Диагностику можно осуществить самостоятельно или обратиться за профессиональной помощью в автосервис.
Не работает спидометр Нива Шевроле
В современных автомобилях большое количество датчиков, корректирующих работу автомобиля. И все они очень сильно взаимосвязаны между собой. Если не работает спидометр Шевроле Нива, то этому может быть несколько причин, начиная от датчика скорости и заканчивая электронным блоком управления. Это в свою очередь может повлечь за собой неправильную работу двигателя, повышенный расход топлива и прочие проблемы. Поэтому неработающий спидометр — это не только проблемы с контролем за движением, но и возможные причины больших неисправностей. И значит, что необходимо срочно провести диагностику автомобиля.
В Ниве Шевроле стрелка спидометра приводиться в движение не тросиком, как на старых авто, а при помощи электронной системы управления, которая управляется магнитным датчиком. Стрелка спидометра представляет собой амперметр, приводимый в движение разностью тока, передаваемого датчиком.
Если в результате диагностики выявлена проблема с панелью приборов, то в большинстве случаев может потребоваться ее полная замена, поскольку она является неремонтопригодной, а ее компоненты размещены на одной плате.

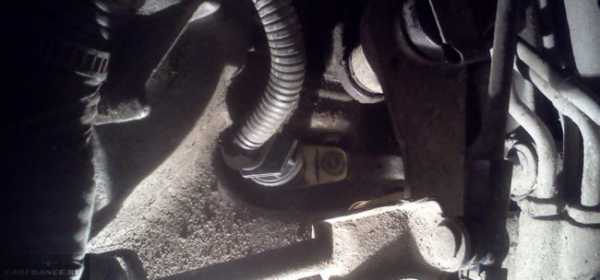

Датчик скорости передающий импульс на панель приборов устанавливается на раздаточную коробку. Эти сигналы передаются в ЭБУ, где обрабатываются, считываются параметры двигателя и передаются на панель приборов.
Определить непорядки в работе спидометра довольно просто: это завышенные показатели, например, когда автомобиль показывает явно завышенные показатели скорости, стрелка дергается при равномерном движении или не поднимается с нулевой отметки.
Можно выделить несколько основных причин, которые могут повлиять на работу спидометра:
- Механические повреждения панели приборов
- Повреждения проводки или контактов
- Короткое замыкание
- Поломка датчика скорости
- Выход из строя ЭБУ
Некоторые проблемы можно определить, подключив к панели датчик OBDII
Если неполадки в работе спидометра сопровождаются ошибкой Check Engine, то в этом случае проблема будет связана с ЭБУ. Проверив его с помощью датчика скорее всего можно обнаружить ошибку 0500.
Для начала следует провести самодиагностику панели приборов. Для этого необходимо выполнить несколько простых действий:
- Выключить зажигание и зажать кнопку для сброса суточного пробега
- Удерживая кнопку включить зажигание
- Отпустить кнопку
- Если панель приборов исправна, то стрелки приборов должны подняться к максимальному делению и вернуться в исходное положение.
Если стрелка спидометра не двигается или есть сбои в их работе, то проблема в панели приборов. Следует отсоединить ее проверить состояние контактных колодок. Возможно, что во время эксплуатации во время эксплуатации из-за вибраций произошло отсоединение контактов в колодке от общего пучка к приборной панели.
Контакт 9 используется для подключения спидометра. В некоторых случаях, например, при ремонте панели приборов она может быть установлена с перекосом, что в дальнейшем может повлиять на работу системы.
Если эти действия не помогли, то необходимо проверить колодку контактов на датчике скорости. Для этого необходимо установить автомобиль на смотровую яму или эстакаду. Он находиться внизу на раздаточной коробке и на него может попадать вода и реактивы, которыми обрабатывают дороги.
После этого необходимо проверить провода, ведущие от него к датчику скорости. Провод может перетереться или получить другие механические повреждения. Корпус автомобиля несет в себе минусовой заряд – массу. И при повреждении оболочки провода может появиться короткое замыкание.
Так же необходимо обратить внимание на его состояние. Он зачастую делается не только в металлическом корпусе, но и в пластиковом, в который заключены сердечник с обмоткой и ротор
В зависимости от скорости вращения зависит уровень вырабатываемого тока и соответственно положение стрелки спидометра.
Данный элемент не ремонтопригоден, поскольку заключен в цельный корпус. Поэтому при возникновении неисправностей необходима его замена. Проверить его работоспособность можно при помощи мультиметра. Перед этим необходимо его снять:
- Отсоединяются клеммы от датчика
- Датчик выкручивается
- Производиться осмотр и оценка его состояния.
- К датчику подходят три вывода: минус, плюс и центральный импульс. При проверке мультиметр подключается минусовым щупом к массе, а плюсовой к центральному разъему
- На валик датчика надевается трубка и мультиметр переводиться в режим минимального измерения
- При помощи трубки датчик вращается, и если он исправен, то мультиметр должен показывать отклонения от состояния покоя.
Если мультиметр не показывает работу измеряемого элемента, то значит, он неисправен и требуется замена.
Замена датчика скорости Шевроле Лачетти
Водители автомобиля Chevrolet Lacetti рано или поздно сталкиваются с проблемой «плавающей» стрелки спидометра. В некоторых случаях спидометр может привирать или же все время показывать 0 (км/ч) при передвижении.
Чаще всего проблемы со спидометром начинаются на отметке 80 000 – 100 000 (км) пробега.
Некорректная работа спидометра Шевроле Лачетти может быть вызвана поломкой следующих деталей:
- Датчик спидометра
- Привод спидометра
- Шестерня привода спидометра
Автор видеоролика устранил проблему некорректной работы спидометра заменой датчика. Как оказалось, у датчика были проблемы со штекером подключения, отломались контакты.
Замена датчика спидометра является простейшим вариантом ремонта неправильно работающей стрелки скорости. Опытный мастер производит замену датчика скорости ровно за 5 минут.
Процесс замены датчика спидометра Chevrolet Lacetti
- Останавливаем и глушим авто.
- Открываем капот и откидываем клемму «-» от АКБ.
- Отсоединяем проводную колодку от датчика спидометра.
Откручиваем датчик спидометра и диагностируем его состояние. Для выкручивания датчика смпидометра мастеру понадобится ключ на 27.
Устанавливаем на место старого датчика новый. Проводим сбор узла в обратной последовательности.
Как снять привод спидометра
Такое вполне может случиться, что проблема некорректной работы спидометра кроется не в датчике, а в приводном механизме. Привод спидометра находится сразу за датчиком.
Откручиваем крепежный бол привода спидометра. Мастеру понадобится ключ на 10.
Извлекаем привод спидометра и диагностируем его состояние.
Обратите внимание на состояние уплотнительного кольца привода спидометра Chevrolet Lacetti. Если уплотнитель имеет следы механического износа, то прокладку следует обязательно и непременно заменить
Как снять шестерню спидометра
Часты случаи, когда после замены датчика и привода спидометр все равно отказывается корректно работать. В такой ситуации мастеру следует произвести замену шестерни спидометра Шевроле Лачетти, которая находится внутри дифференциала коробки скоростей. Данная работа не из легких, так как для демонтажа шестерни придется извлекать полуоси ШРУСа, а также нужно будет демонтировать сам дифференциал.
- Останавливаемся на смотровой яме и глушим авто. Включаем стояночный тормоз. Дополнительно следует отсоединить минусовой провод от аккумулятора.
- Приподнимаем домкратом переднюю часть авто и снимаем передние колеса. Обязательно фиксируем положение машины страхующими упорами.
- Размыкаем соединение шаровых опор.
Откручиваем поддон масляного картера КПП и спускаем коробочное масло в подставленную заранее емкость.
Выводим из зацепления полуоси ШРУСа. Мастеру потребуется помощь лома или крупной монтировки.
Выкручиваем фиксатор регулирующей гайки дифференциала.
- Чистим гайку дифференциала и маркируем ее положение.
- Откручиваем гайку дифференциала. Необходимо вести счет количества витков резьбы!
Откручиваем 5 болтов на правой шайбе дифференциала.
Снимаем шайбу и извлекаем содержимое дифференциала, в перечень которого входит и шестерня спидометра
Обратите внимание, дифференциал Chevrolet Lacetti следует изначально придерживать снизу, чтобы он не выпал, когда будет извлекаться шайба

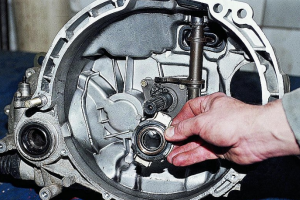

Снимаем старую шестерню спидометра и ставим на ее место новую.
- Проводим сбор узла в обратной последовательности. Заливаем новое трансмиссионное масло.
- Проверяем работу спидометра.
Что было использовано в процессе устранения неисправности спидометра Шевроле Лачетти
Артикул оригинального датчика спидометра – GM-96190708. Артикул оригинального привода спидометра – GM-90375764. Артикул оригинальной шестерни спидометра – GM-90125064.
Если производится замена шестерни спидометра, то мастеру дополнительно может потребоваться:
Из инструмента, приспособлений и расходных материалов потребуются: домкрат, упоры, набор ключей и отверток, монтировка, емкость для слива отработки, ветошь.
Многие мастера пользуются случаем и проводят замену пыльников на полуосях ШРУСа. Дополнительно можно поменять и подшипники дифференциала.
Дополнительная информация
Специалисты отмечают, что шестерню спидометра следует сажать «на горячую». Нередко мастера помещают новую шестерню спидометра на 5 минут в кипящую воду. После этого шестерня устанавливается, место посадки зубчатого колеса спидометра следует предварительно смазать маслом (подойдет двигательное масло).
Владелец поставил новое сцепление: передачи не включаются
Итак, проблема переключения передач может возникнуть при серьезных неисправностях, таких как: выход из строя синхронизаторов, износ или поломка шестерней, заклинивание узлов и механизмов коробки при выборе передачи. В этом случае для выявления поломок необходим демонтаж коробки с последующей «дефектовкой» или заменой поврежденных узлов.
Если поломка связана с неисправностью сцепления, проводят замену вышедших из строя элементов, либо меняют сцепление на новое. При этом даже после замены возможны неполадки.
Проблема переключения скоростей после замены сцепления в полном и неполном комплекте
Водители часто сталкиваются с такой проблемой, когда автолюбитель поставил новое сцепление, передачи не включаются. Причин этому может быть несколько. Разберем каждую более подробно.
Прежде всего, выжимной подшипник. Диск сцепления поменяли, а передачи все равно не включаются либо включаются не до конца. Одной из причин может быть вышедший из строя прижимной (выжимной) подшипник сцепления.
Расположен данный элемент на оси вращения. Благодаря вилке сцепления происходит передвижение подшипника вместе с муфтой выключения. Подшипник выводит диск сцепления из зацепления с корзиной (происходит включение, выключение сцепления). Подшипники бывают двух видов:
- роликовый подшипник (работает за счет жесткой связи между тягами);
- гидравлический подшипник (создает усилие при помощи гидросистемы);
Во время выжима педали сцепления на автомобиле с включенным двигателем появляется характерный стук или шум. Если подшипник сильно изношен, его может заклинить и он перестанет выполнять свои функции передаточного устройства между приводом и сцеплением.
Корзина сцепления. Корзина, посредством которой происходит соединение и разъединение маховика и диска один из основных узлов в конструкции сцепления.
Корзина состоит из: нажимного диска, диафрагменной пружины и кожуха. Корзина сцепления изнашивается не так быстро, как диск сцепления
Если, поменяв диск сцепления, проблема с переключением передач осталась, необходимо обратить внимание на корзину
Зачастую неисправность корзины связана с износом лепестков (деформация, перегрев и др.). Корзина перестает выполнять свои функции с нагревом, как следствие, отвод прижимного диска осуществляется не полностью. Проблему решают путем замены корзины. Если не устранить проблему вовремя, тогда через время могут повредиться выжимной подшипник и диск сцепления.
- Диск сцепления после замены оказался немного толще или имеется брак в корзине сцепления (некоторые лепестки могут находиться немного ниже остальных).
- Регулировка кулисы. Кулису можно отрегулировать как на станции технического обслуживания, так и самостоятельно. Существует два способа регулировки: регулировка по задней передаче, регулировка по первой передаче (отсутствует возможность включения задней передачи).
- Износ маховика (маховик связан со сцеплением, и является его опорой). Сфера маховика, соприкасаясь с диском сцепления, подвергается большим нагрузкам. Как следствие, имеет место затрудненное переключение скоростей, пробуксовка и т. д.
Если задняя плоскость маховика повреждена, она перешлифовывается на станке с соблюдением всех стандартов. В случаях, когда изношен венец маховика, тогда его меняют.
Параметры работы двигателя chevrolet lacetti
Это профильный подфорум. Флуд строго запрещен!
Группа: Активные пользователи Сообщений: 273 Регистрация: 11.2.2005 Из: г. Харьков
Итак МОИ характеристики работы двигателя др. систем на ХХ ( в скобках указаны значения при включенном кондиционере). Температура окружающей среды 20 С (по физике нормальные условия). Температура двигателя, С — 85 Температура впускного воздуха (нулевик), С — 45 Напряжение сети, В — 14,2 Угол опережения зажигания (УОЗ) — 00 (немного плавает +/-1), (-3,5) Открытие клапана холостого хода — 30 (38) Открытие форсунки, мс — 1,6 (плавает заметно +/-0,3) (2,02) Давление во впускном коллекторе, кПа — 30 (38) Давление в системе кондиционера — (PRESS A.C.), атм — 7,0 (13) Соотношение воздух топливо — 14,6 (14,6) Загрузка, % — 2 (3) Расход воздуха, кг/час — 12,3-12,6 (15,7) Мгновенный раход топлива, л/час — 0,8 (1,0) (уставка 67) Тахометр, об/мин — 800 (плавают +/-5 )
* — данные взяты с трипкомпьютера БК Аркадия и указаны в том же порядке. ** — ПЕДАЛЬ И СКОРОСТЬ — СТРОГО- 0
حطاب
Группа: Глобальные модераторы Сообщений: 4 725 Регистрация: 14.9.2005 Реальное имя: رستم
Мой автомобиль:Octavia A5 2.0 FSI Клубная карта №69
Знаток бортовых компьютеров
Группа: Действительные члены клуба Сообщений: 4 984 Регистрация: 10.10.2005 Из: Васильков-сити Реальное имя: Геннадий
Мой автомобиль:VW Transporter T5 2,5 TDI
Итак МОИ характеристики работы двигателя др. систем на ХХ ( в скобках указаны значения при включенном кондиционере). Температура окружающей среды 20 С (по физике нормальные условия). Температура двигателя, С — 85 Температура впускного воздуха (нулевик), С — 45 Напряжение сети, В — 14,2 Угол опережения зажигания (УОЗ) — 00 (немного плавает +/-1), (-3,5) Открытие клапана холостого хода — 30 (38) Открытие форсунки, мс — 1,6 (плавает заметно +/-0,3) (2,02) Давление во впускном коллекторе, кПа — 30 (38) Давление в системе кондиционера — (PRESS A.C.), атм — 7,0 (13) Соотношение воздух топливо — 14,6 (14,6) Загрузка, % — 2 (3) Расход воздуха, кг/час — 12,3-12,6 (15,7) Мгновенный раход топлива, л/час — 0,8 (1,0) (уставка 67) Тахометр, об/мин — 800 (плавают +/-5 )
* — данные взяты с трипкомпьютера БК Каштан-3 и указаны в том же порядке.
Вряд ли эти данные взяты с Каштан-3. :badgrin: Там их попросту НЕТ. Это БК «Аркадия»
Источник
Не работает спидометр, то работает… в общем…
трос спидометра заменить на новыйСаньок
Хм… А разве на пятнахе не электрический спидометр, а? Викториа
электрическийКостик
ты это раньше не мог сказать… я тебе в общем говорю для любого автомобиля)) Саньок
смотри где шестерни входят в зацепление, если они пластмассовые, могут быть стёртыми. Тебе нудно открутить 5 и вытащить 7)) и посмотреть всё ли там в порядке) Саньок
я все равно не хрена не понял где это смотреть)))) я начинающий автолюбитель… только год стаж) Костик
на коробке передач ищи такую штуковину как на рисунке)) она должна крепиться к корпусу болтом под ключ на десять) Саньок
странно… но мне чурка в автосервисе сказал что у меня ж типо не 9тка и типо он не на коробке… короч походу он облажался) Костик
Рис. 3. 7. Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала;Саньок
29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного валаСаньок
8 шестерня привода спидометра… привод спидометра где-то возле этой шестерни вылазит наружу… Саньок
ехать к диллеру, или в мастерскую, ну или рыться в Инете!Алина
Или трос, или сам спидометр, или приводная шестеренка.Димик
Хм… А разве на пятнахе не электрический спидометр, а? Викториа
Тросик спидометра однозначно.Алёша
Хм… А разве на пятнахе не электрический спидометр, а? Викториа
Конечно электронный, там механических и не ставили никогда. Мозх затек, пошел спать. Алёша
поменять привод спидометра, он же трех фаз генераторМирослав
Как минимум поменять датчик скорости.Фаюшка
а где он находится?) Костик
Если есть адсорбер (чёрная банка, прикреплённая на хомуте к левому крылу), ослабляешь хомут и вынимаешь адсорбер и отводишь в сторону. Посвети фонариком вниз. ДС находится на коробке передач по центру напротив стенки салона. Через хомут (а можешь адсорбер открутить от крыла вместе с хомутом) пролезь рукой и дотянешься до датчика
Сначала отключи разъём (он на такой же защёлке, как и другие датчики, можешь посмотреть сначала, например ДМРВ или ДПДЗ), обрати внимание — датчики 2-х видов, какой у тебя, не знаю, но у одних разъём в самом датчике, а у других от корпкса отходят провода и разъём датчика не на нём, затем вывинчиваешь сам датчик скорости. Он просто вкручивается сам без лищних винтов — вращай его против часовой стрелки. Фаюшка
Фаюшка
корее всего диод, смени панельРубен
причем тут панель? приборка работает. и сам спидометр работает. просто видимо отходит гдето. Костик
ну если у тебя видимо, чего спрашиваешь? Рубен
просто приборка тут точно не причем. Костик
ездить не меньше 140- 160 км/ч… ИМХО)Инна
да блин камеры везде))) только на мкаде можно)) Костик
как снять стартер на ваз 21072? инструкция для чайника нужна
Не идет питание от замка зажигания на стартер. В чем может быть причина? Ваз-21072
ВАЗ 11193»КАЛИНА». Сел аккумулятор, после замены не заводится. нет индик. ДВИГАТЕЛЬ, стартер не крутит, предохранители целы
как открыть капот если оторвался тросик на ваз 11193 (калина) помогите плиз
Ваз 1119 калина двиготель 1, 4 16V если парвётся ремень ГРМ по гнёт ли он клапана?
Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки
Справочная информация
- Диагностика
- Определение неисправности
- Выбор метода ремонта
- Поиск запчастей
- Устранение дефекта
- Настройка
Учитывайте, что некоторые неисправности являются не причиной, а следствием другой неисправности, либо не правильной настройки. Подробную информацию Вы найдете в соответствующих разделах.
Неисправности
Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:
- не включается
- не корректно работает какой-то узел (блок)
- периодически (иногда) что-то происходит
Если у Вас есть свой вопрос по определению дефекта, способу его устранения, либо поиску и замене запчастей, Вы должны создать свою, новую тему в соответствующем разделе.
О прошивках
Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.
На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.
- Прошивки ТВ (упорядоченные)
- Запросы прошивок для ТВ
- Прошивки для мониторов
- Запросы разных прошивок
- . и другие разделы
По вопросам прошивки Вы должны выбрать раздел для вашего типа аппарата, иначе ответ и сам файл Вы не получите, а тема будет удалена.
Схемы аппаратуры
Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:
- Схемы телевизоров (запросы)
- Схемы телевизоров (хранилище)
- Схемы мониторов (запросы)
- Различные схемы (запросы)
Внимательно читайте описание. Перед запросом схемы или прошивки произведите поиск по форуму, возможно она уже есть в архивах. Поиск доступен после создания аккаунта.
Справочники
На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).
- Справочник по транзисторам
- ТДКС — распиновка, ремонт, прочее
- Справочники по микросхемам
- . и другие .
Информация размещена в каталогах, файловых архивах, и отдельных темах, в зависимости от типов элементов.
Marking (маркировка) — обозначение на электронных компонентах
Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.
Package (корпус) — вид корпуса электронного компонента
При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:
- DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
- SOT-89 — пластковый корпус для поверхностного монтажа
- SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
- TO-220 — тип корпуса для монтажа (пайки) в отверстия
- SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
- TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
- BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя
Не работает спидометр на Шевроле Лачетти: причины, ремонт
Пожалуй, уже не осталось ни одного современного автомобиля, стрелка спидометра которого приводилась бы с помощью механики — редуктором и тросом. Сегодня практически все спидометры и одометры цифровые. В Шевроле Лачетти с автоматической коробкой передач спидометр и одометр получают информацию от блока управления АКПП, который в свою очередь работает в паре с электронным блоком управления МR140 или НV240. Но сегодня мы поговорим о неисправностях спидометра Шевроле Лачетти с механической коробкой передач.
Почему не работает спидометр на Шевроле Лачетти
Спидометр завис на нуле.
Электронная стрелка спидометра и электронный одометр на приборке Шевроле Лачетти напрямую связаны с электронным блоком управления и датчиком скорости.
Датчик скорости представляет собой элементарный датчик Холла, который вращается благодаря зубчатой паре — пластиковой шестерне и приводной шестерне, установленной на дифференциале автомобиля в корпусе коробки передач. Все просто — чем быстрее вращается зубчатая приводная пара, тем больший потенциал получает спидометр и тем дальше стрелка отклоняется от нуля.
Приводная зубчатая пара
В том случае, когда спидометр не работает вовсе, стрелка намертво приклеилась к нулевой отметке на любой скорости, есть большая вероятность поломки или износа приводной зубчатой пары.
Однако бывают случаи, когда спидометр на Шевроле Лачетти просто некорректно указывает скорость, вместо 120 может показать 20 км/ч или стрелка может двигаться рывками. Во всех этих случаях необходимо в первую очередь проверить работоспособность самого прибора, но его конструкция достаточно надёжна и случаи выхода из строя чрезвычайно редки. В большинстве же ситуаций причины отказа более банальны.
Алгоритм поиска неисправности
Приводная зубчатая пара на спидометре.
Для начала рассмотрим механические причины неисправности. В случае выхода из строя зубчатой пары привода датчика скорости стрелка может дёргаться, может нормально работать на холодной коробке, но после прогрева давать сбои. Это верный признак того, что вышла из строя, износилась или сместилась приводная шестерня, расположенная на корпусе дифференциала прямо за подшипником.
Шестерня привода спидометра.
Код оригинальной детали — 90125064, её цена в пределах 700–800 рублей.
Для замены или ремонта шестерни не обязательно снимать КПП целиком. К ней вполне можно добраться из-под машины, но для этого нужно:
- снять приводы колёс;
- открутить поддон картера коробки передач;
Поддон дифференциала.
- слить масло;
- со стороны водителя снять пластиковый грязезащитный кожух;
Расположение приводной пары.
- специальным ключом снять дифференциал и заменить или поправить шестерню, поскольку в ряде случаев она попросту соскакивает с посадочного места.
Заодно можно заменить и масло в МКПП, и осмотреть дифференциал с приводами. Это то, что касается механики, но есть несколько причин нерабочего спидометра, связанных с электрикой и электроникой.
Другие причины
Проверьте контакты датчика скорости. Они могли окислиться.
Самая банальная причина в нашем случае — окисление контактов на датчике скорости.
Для устранения неполадки достаточно снять клеммную колодку с датчика и очистить контакты.
Причина — негерметичный разъем, в который попадает влага и вызываемая этим коррозия контактов. Но также могут окислиться другие провода, которые связаны с датчиком и самим спидометром. К примеру, могут окислиться разъёмы С108, S202 или С202. Чтобы выяснить состояние контактов, достаточно прозвонить мультиметром соответствующую цепь.
Перегорание предохранителя
Расположение блока предохранителей под капотом.
Ещё одна распространённая причина — перегорание предохранителя Еf19.
Его номинал 15А, а расположен он в монтажном блоке под капотом. Предохранитель отвечает за подачу питания на приборную панель.
Проверка датчика скорости
Датчик скорости вблизи.
Кроме этого, причиной неисправности может быть непосредственно датчик скорости.
Проверить его просто. Для этого нужно снять датчик скорости в сборе, не отсоединяя разъем и при включённом зажигании вращать валик датчика рукой, электроотвёрткой или шуруповёртом. Если с датчиком все в порядке, одометр и спидометр будут работать — стрелка спидометра должна отклоняться плавно и без рывков при равномерном вращении валика.
Так можно выяснить, почему не работает спидометр на Лачетти и устранить неисправность своими руками, не прибегая к помощи специалистов. Не превышайте скорость и добрых всем дорог!
Выводы
Так можно выяснить, почему не работает спидометр на Лачетти и устранить неисправность своими руками, не прибегая к помощи специалистов. Не превышайте скорость и добрых всем дорог!
2 дня назад стрелка спидометра, как и показания скорости по БК, остановились на нуле. Снял разъём датчика скорости, коррозии нет, все равно почистил спиртом. Не помогло. Заказал новый датчик скорости. Пока ждал, ездил, и оказалось, что иногда неисправность уходит, и спидометр начинает нормально работать некоторое время. Пришёл новый датчик, поставил. Ничего не изменилось. Иногда работает, иногда нет. Разобрал разъём полностью (он разборный), не отрезая провода, вытащив клеммы и осмотрев их на предмет коррозии в местах обжимки проводов клеммами. Коррозии нет, всё блестит. Всё равно почистил и обжал. Никаких изменений. Мерил мультиметром все три цепи датчика относительно массы и шевелил кусок его проводки выходящий из главного жгута. Масса звонится в ноль, как положено. Сигнальная цепь и цепь питания также имеют стабильные сопротивления при шевелении этой части проводки. Снятый датчик проверил для надёжности, подав питание +12В, и измеряя изменение напряжения на сигнальном выходе датчика, подтянутым резистором 1кОм к питанию(т.к. выход датчика-с открытым коллектором). За один оборот оси датчика напряжение на выходе меняется от 0 до 12В несколько раз. Ещё одна особенность. Когда спидометр падает в ноль и не работает, то иногда БК выдает предупреждение о том, что скорость 150. 200. 250км/ч. То есть какие-то кратковременные всплески на ЭБУ всё же приходят. Но показания скорости по БК, даже в эти моменты предупреждений, равны нулю.
Дальше по плану на завтра собираюсь снимать разъём ЭБУ и мерить сигнал на нём. Видимо, проблема именно в проводке.
В связи с возникшим глюком вспомнился опыт по поиску точек трёх масс, когда среди прочих была найдена точка в самой толстой части главного жгута проводки, в самом нижнем месте. В этой точке сигнальный провод от датчика скорости раздваивается на 2 провода-на ЭБУ и на приборку. И сделана эта точка так же, как и все точки трёх масс. Вероятно, проблема там.
А, может, причина в цепи питания или массы? Согласно схеме, масса датчика скорости G104 располагается под стартером на двигателе. Её я никогда не трогал. Наверно, нужно почистить её. Вот, например, человек про проблемность массы G104 рассказывает, и как её найти показывает: И, возможно, стоит переткнуть разъём C106, откуда датчик берёт питание +12В.
+ на некоторых форумах пишут, что якобы наши датчики скорости мрут, как мухи, вследствие помех от катушек зажигания! У меня катушки восстановленные после пробоев (микротрещин), но это было давно, и по причине троения во влажную погоду. После того троений не бывает, зажигание работает исправно. Да, и пишут там, что после этих наводок датчик перестает работать совсем, а не глючит.
В настоящее время автомобильный рынок весьма обширен и выбор автомобилей на нем очень велик в любом ценовом диапазоне, к тому же автомобиль в наше время стал не роскошью, а необходимостью. Компания Шевроле смогла создать такой, автомобиль, который отвечает всем требованиям надёжности и комфорта. Этим автомобилем стал Шевроле Лачетти, очень популярный и недорогой авто сильно полюбился людям, что его можно встретить на всех дорогах стран СНГ.
Лачетти обладает экономичным двигателем с инжекторным впрыском топлива, как известно, если автомобиль оснащен инжектором в нем очень много датчиков, участвующих в процессе работы двигателя. Когда какой-либо из датчиков выходит из строя его поломку сложно найти и необходимо проводить компьютерную диагностику, что по карману не каждому владельцу данного авто
Поэтому очень важно знать признаки неисправности датчиков, чтобы с легкостью и самостоятельно определить виновника неисправности автомобиля
В данной статье речь пойдет о датчиках на автомобиле Шевроле Лачетти, а именно об их назначении, расположении и признаках неисправности.
