Прокачиваем сцепление на Форд Фокус 2 своими руками

Как прокачать сцепление на Форд Фокус 2: фото и ивидео

Разрабатывая Фокус второго поколения, инженеры наверняка стремились не только упростить конструкцию, но и сделать автомобиль максимально удобным для обслуживания. У них это получилось, поскольку даже такие операции, как прокачать сцепление на Форд Фокус 2, можно запросто выполнить своим руками за несколько минут.

Когда будем прокачивать сцепление

Прокачка сцепления на втором Фокусе необходима в тех случаях, когда мы решаем заменить тормозную жидкость из-за её износа или после ремонта рабочего или главного цилиндра гидропривода сцепления. Кроме этого, без прокачки не обойтись, если в систему гидропривода попал воздух. Это может случиться по нашему недосмотру, когда уровень жидкости в бачке упал ниже минимума и при попытке выключить сцепление вместе с жидкостью в систему засосало воздух.

Части сцепления Форд Фокус 2

Прокачка избавит от воздуха в магистрали, а выяснить, что в системе есть воздух, просто — если сцепление не выключается до конца после первого же нажатия на педаль, но после нескольких повторных оно всё-таки разъединяет маховик и корзину, можно гарантировать, что в систему попал воздух. Перед тем как прокачивать систему, нужно установить, все ли в порядке с герметичностью магистрали, нет ли потеков на корпусе главного и рабочего цилиндров, не уходит ли жидкость в салон по моторному щитку. Убедившись в исправности системы или устранив течь, можно приступать к прокачке.

Для работы нам пригодится ключ на 17 и специальный разрезной ключ на 11 для штуцеров тормозной системы, новая чистая тормозная жидкость.

Кроме этого, будет нужна трубка, которая может быть надета на штуцер и чистая ёмкость с небольшим количеством тормозной жидкости. И помощник, поскольку одному работать можно, но крайне неудобно. Начинаем прокачку.

Прокачка сцепления

  1. На рабочем цилиндре сцепления находим штуцер для удаления воздуха, снимаем с него резиновый защитный колпачок. Со штуцера снимаем резиновый защитный колпачок.
  2. Подготовленная трубка надевается на штуцер, а другой её конец опускается в ёмкость с тормозной жидкостью. Надеваем трубку на штуцер рабочего цилиндра, а второй конец опускаем в бутылку с тормозной жидкостью.
  3. Пять-семь раз нажимаем на педаль сцепления и удерживаем её в нажатом состоянии. Это будет делать помощник.
  4. Ключом на 17 удерживаем корпус переходника штуцера, а сам штуцер с надетой трубкой откручиваем на треть оборота или чуть больше, но до тех пор, пока из трубки не потечёт жидкость. Откручиваем чуть более, чем на пол-оборота штуцер прокачки.
  5. Жидкость поступает в ёмкость, мы можем видеть там пузырьки воздуха.
  6. Как только жидкость перестаёт течь, закручиваем штуцер. При необходимости доливаем тормозную жидкость в бачок.
  7. Снова нажимаем на педаль сцепления 5-7 раз и снова удерживаем в нажатом положении. Повторяем цикл с выдавливанием воздуха до тех пор, пока из трубки не перестанут выходить пузырьки воздуха.

После прокачки доливаем жидкость до номинального уровня и проверяем работу гидропривода сцепления. Полный ход упорного толкателя поршня рабочего цилиндра не должен быть больше 25-27 мм. В противном случае сцеплению необходима регулировка. Хорошей всем работы и безоблачных дорог!

Некоторые особенности гидропривода сцепления Форд Фокус 2

Нередко владельцы автомобилей Focus спрашивают, как отрегулировать сцепление, если педаль поздно «схватывает». Следует отметить, что на этой модели Форд ГПС не регулируется, как-то изменить работу узла можно только путем прокачки гидравлики.

Еще одно интересное решение концерна Ford, используемое в конструкции авто – объединение РЦС с выжимным подшипником, поэтому для замены рабочего цилиндра приходится снимать коробку передач. Также лишняя работа добавляется и при смене выжимного, потому что в любом случае нужно прокачивать сцепление.

Когда ПС легко нажимается, «продавливается» до конца чуть ли не пальцами руки, вероятнее всего, неисправен главный цилиндр сцепления (ГЦС). Если стандартное расположение этой детали на многих легковых машинах – под капотом, рядом с панелью стеклоочистителя, то на «Фокусе» ГЦС находится гораздо ниже, в непосредственной близости от педали сцепления, и связан с ней механически.

Корзины и диска сцепления на этих автомобилях обычно хватает на 100-150 тыс. км, многое зависит от условий эксплуатации. Но вот выжимной подшипник может выйти из строя значительно раньше, и в этом случае все равно придется снимать коробку передач, заниматься достаточно серьезным ремонтом.

Ход педали сцепления проверяют для оценки технического состояния сцепления и при выяснении причин его ненормальной работы (сцепление «ведет», «пробуксовывает» и т.п.). 1. Не нажимая на педаль, измерьте расстояние между накладкой педали и ковриком пола кузова.

2. Не изменяя положения линейки, нажмите на педаль до упора и вновь измерьте расстояние между накладкой педали и ковриком. Разность двух измерений должна быть (139±3) мм. Регулировка хода педали в эксплуатации не предусмотрена. Значительное отклонение хода от указанного значения, сопровождающееся ненормальной работой сцепления («пробуксовка», «ведение», рывки в момент трогания с места), свидетельствует о повреждении сцепления или привода его выключения. При незначительных отклонениях хода от указанного значения исправно работающее сцепление можно продолжать эксплуатировать.

Уже несколько лет, как выпускается третья генерация этой легендарной марки, основные механизмы трансмиссии которой практически не изменились по сравнению с предыдущей серией. Поэтому методы устранения поломок, можно предположить, будут аналогичны. В частности, опыт по замене сцепления на автомобиле Форд Фокус 2 может пригодиться в будущем владельцам нового поколения.

Общие сведения об устройстве фрикционной муфты Ford Focus II

В машине используется сухая однодисковая муфта с гидравлическим приводом управления и центральной диафрагменной пружиной. Ведущий и ведомый диски осуществляют передачу крутящего момента от двигателя на трансмиссию. Кожух фрикциона крепится шестью болтами к маховику мотора.

Основные детали сцепления:

  • выжимной подшипник;
  • ведомый диск;
  • корзина (ведущий диск);
  • гидропривод.

В кожухе закреплена диафрагменная пружина, которую балансируют с диском на заводе-изготовителе. По этой причине корзина должна меняться полностью.

Ведомый диск конструктивно состоит из двух стальных пластин, соединенных заклепками. Он расположен между маховиком и ведущим диском. Особые пластинчатые пружины, входящие в его комплект, нивелируют рывки при включении муфты и улучшают прилегание фрикционных накладок к плоскостям корзины и маховика.

Признаки, когда необходимо менять сцепление или прокачивать/регулировать его

Как правило, этот узел имеет довольно продолжительный срок службы и подлежит замене примерно через 70-80 тыс. км пробега на машинах отечественного производства, а на Форде Фокус 1 может проходить до 150 тыс. км. Стоит отметить, что на срок эксплуатации сцепления напрямую влияют такие факторы как уровень нагрузки, условия эксплуатации и т.д.

Чтобы определить, нужна ли замена сцепления, стоит обратить внимание на ряд признаков:

  • Специфический шум, проявляющийся при нажатии на педаль сцепления.
  • При включении и переключении передач возникают рывки.
  • Неполное включение сцепления (сцепление буксует либо его «ведет»).

Отдельное внимание нужно уделить выбору нового сцепления, поскольку нередко автовладельцы выбирают изделия ненадлежащего качества. В итоге, это является причиной некорректной работы и преждевременной поломки, как результат – возникновению аварийной ситуации

Как прокачать сцепление на Форд Фокус 2 видео

Сама процедура прокачки сцепления Форд Фокус 2 — видео которой представлено внизу статьи, достаточно проста и не потребует много времени и квалификации автомеханика. Достаточно внимательно ознакомиться с предлагаемым нами материалом и строго придерживаться всех пунктов инструкции.

Части сцепления Форда Фокус

Гидравлический привод располагает общим бачком с системой тормозов. Вследствие этого, как правило, после того, как меняется тормозная жидкость и прокачиваются все узлы тормозной системы, нужна прокачка и системы сцепления.

В случае, если движение педали вам покажется «мягким», то это означает, что в системе привода сцепления есть воздух, от которого требуется избавиться.

Прокачка сцепления

Непосредственно перед началом прокачки отрегулируйте само сцепления. Суть в том, что прокачка системы неэффективна, если нет свободного хода толкателя поршня основного цилиндра, которые исполняют роль запирающего клапана, и при отсутствии хода он будет находиться в закрытом состоянии.

Инструментарий

  • ключ на «одиннадцать»;
  • ключ на «семнадцать»;
  • набор отверток;
  • тормозная жидкость;
  • емкость для слива старой;
  • шланг или трубка для прокачки, диаметр которой совпадает с диаметром сливного штуцера;
  • помощник.

Пошаговая инструкция

В случае, если вы выжали сцепление и не происходит его полного выключения, и при этом слышится специфический скрежет во время включения задней скорости, вполне вероятно, что гидропривод завоздушился и необходима его прокачка.

Не считая этого, прокачка нужна также, если вы проводили замену жидкости в гидроприводе, или же после ремонтных работ, связанных с потерей герметизации.

Жидкость обязательно нужно проверять в бачке основного тормозного цилиндра, так как он общий, и в случае надобности долейте до положенной нормы.

Открутите колпачок клапана, чтобы для удалить воздух из рабочего цилиндра.

Снятие колпачка со штуцера

На клапан нужно натянуть шланг, второй конец которого должен быть опущен в канистру с тормозной жидкостью. Если работаете с напарником, то дайте ему команду выжать сцепление четыре–пять раз, с задержкой в несколько секунд, а потом пусть держит ее выжатой.
Отвинтите клапан приблизительно на три четверти оборота, при этом с помощью второго ключа необходимо удерживать штуцер переходника основного цилиндра привода выключения. В заранее подготовленную посуду начнет течь жидкость из трубки, при этом в ней будут находиться воздушные пузыри.

Откручиваем чуть более, чем на пол-оборота штуцер прокачки

Завинтите клапан и дайте указание ассистенту отжать педаль.
Делайте это до тех пор, пока текущая из трубки жидкость не будет иметь пузырьков.
Когда занимаетесь прокачкой, непрерывно наблюдайте за уровнем. Ни в коем случае нельзя допустить, чтобы он упал ниже минимальной отметки. Не опоздайте с доливкой жидкости — в противном случае, если уровень упадет очень низко, то в системе может оказаться воздух и все операции нужно будет повторить по новой.
Закрутите клапан и колпачок, в случае надобности доведите жидкость в бачке до необходимой нормы.

После того, как эти работы будут завершены, необходимо произвести проверку системы на работоспособностиь. Чтобы это сделать, нужно выжать педаль до упора и проверить ход толкателя поршня. Он должен находиться в пределах 27-28 миллиметров. В случае, если данный параметр отличается, то необходимо отрегулировать сцепление.

Рекомендация! Прокачивать сцепление необходимо лишь той жидкостью, которую рекомендует компания-производитель. В ином случае произойдет расширение резиновых частей, что повлечет за собой негативные последствия, вплоть до отказа всей системы сцепления.

В этом видео на стенде продемонстрировано, как правильно проводить прокачку на автомобилях различных моделей.

Посмотрите интересное видео по этой теме

Какие неисправности сцепления распространены на автомобилях Форд Фокус II

Чтобы знать, как проверить сцепление на Форд Фокус 2, необходимо знать частые проблемы с данным узлом. Так, сцепление может не полностью включаться, на что есть свои причины:

  • Ход педали уменьшился – стоит разобраться, как отрегулировать сцепление, и выполнить это действие.
  • Вышел из строя ведомый диск, а торцевое биение превысило показатель в 0,5 миллиметра. Данная ситуация требует замены накладки или всего узла целиком.
  • Происходит заедание ступиц ведомого диска в условиях стартового вала коробки передач. Решением будет очистка шлицев и нанесение на них специальной смазки. При появлении заеданий в результате износа или повреждений шлицев, потребуется выполнять замену первичного вала или самого диска.
  • Сломалась фрикционная пластина или ослабилась заклепка. Разрешить ситуацию поможет замена вышедших из строя элементов.
  • В гидроприводе находится воздух – необходимо как можно быстрее прокачать сцепление.
  • Смазка вытекает из основного цилиндра или контактов гидропривода. Медлить здесь также не следует. В первой ситуации нужно поменять цилиндр, а во второй – протянуть контакты или установить новые элементы вместо изношенных.
  • Если нажимной диск повредился или заклепки пружины ослабились, замените кожух узла.

Следующая ситуация – отсутствует полная активация сцепления. Проблемы и решения таковы:

  • Узел затерся или повредился – следует отыскать проблему и избавиться от нее.
  • Смазка появляется на фрикционных пластинах ведомого диска с обратной стороны нажима и маховика. Лучшим решением проблемы становится использование уайт-спирита, которым нужно протереть все поверхности.
  • Значительный износ или прикипание пластин, что можно исправить заменой накладок или ведомого диска.
  • Свободный ход пропал – нужно отрегулировать привод системы.

При активации сцепления на Ford Focus II могут появляться рывки, что становится следствием следующих факторов:

  • Излишний износ пластин ведомого диска, что решается установкой новых компонентов изделия.
  • Если ступица заела, необходимо очистить шлицы, используя специальную смазку ЛСЦ15. При повреждениях шлицев единственным решением будет установка нового первичного вала или ведомого диска.
  • Ослабление заклепок пластин диска – монтаж новых пластин или заклепок.
  • Заедание механизма системы – разыскиваем поврежденные элементы и заменяем их.
  • На фрикционных пластинах тех или иных элементов системы находится масло – нужно протереть покрытие растворителем и избавиться от причины данной проблемы.

Еще одна неприятная ситуация – при отключении сцепление слишком шумит. Данная ситуация возникает при проблемах с подшипником, и лучше всего заменить данный элемент. Звуки могут возникать и при активации узла, что происходит в результате падения прочности демпферных пружин, потери тормозной жидкости или выхода из строя накладок. Все неприятности решаются заменой деталей.

Список всех услуг автосервиса и цены на них

Скачать прайс

Если Вы не знаете характер поломки вашего автомобиля, то мы поможем разобраться. Оставьте заявку и мы свяжемся с Вами для решения проблемы.

Оставить заявку

Распространенные проблемы с коробкой-роботом

Частой проблемой роботизированной коробки передач считают выход из строя блока управления трансмиссией ТСМ. Во время работы иногда получают сообщения об ошибках из-за отказа соленоидов, подтверждающегося следующими косвенными признаками:

  • учащаются случаи перехода коробки в аварийный режим;
  • появляются резкие толчки при переключении скоростей;
  • слышны удары в районе коробки при плавном повышении оборотов двигателя.

Нередко встречается неисправность сервомоторов, расположенных на коробке. После замены мотора следует переобучить КПП.

Если обнаружены неисправности в коробке-роботе на «Фиесте», то нужно убедиться в правильной работе АBS, поскольку сбои этого агрегата оказывают воздействие на процесс управления трансмиссией.

Одна из часто встречающихся проблем РКПП — нарушения актуаторов (электромеханических приводов сцепления и переключения передач). В процессе работы загрязняются и изнашиваются щетки, портятся рычаги и зубчатые колеса привода. В таких случаях автомобиль начинает двигаться рывками.

Неправильная эксплуатация роботизированной коробки становится причиной сбоев. Быстрые ускорения могут привести к досрочному износу диска сцепления, корзины, выжимного подшипника и его направляющей.

Наконец, часто причиной проблем с КПП служит коррозия электропроводки. Поэтому до адаптации нужно проверить целостность кабелей, а также исправность предохранителей.

https://youtube.com/watch?v=95zDWlmD92E%3F

Порядок прокачки сцепления на автомобиле Ford Focus 2

Выход из строя сцепления – неприятная ситуация для многих автомобилистов, признаками такой неисправности является невозможность нормально переключить передачу, и во многих случаях для замены деталей приходится снимать КПП. Но если из строя выходят детали гидравлического привода, или попадает воздух в систему, ремонт получается намного проще, иногда достаточно только прокачать сцепление.

Прокачку гидропривода сцепления (ГПС) на авто Ford Focus 2 выполнить несложно, работа занимает совсем немного времени. Эта стандартная операция на «Фокусе» производится точно так же, как и на других легковых автомобилях с механической коробкой передач, только необходимо, чтобы все детали гидросистемы были в полной исправности.

Процесс прокачки сцепления на Форд Фокус 2

Гидравлический привод располагает общим бачком с системой тормозов. Вследствие этого, как правило, после того, как меняется тормозная жидкость и прокачиваются все узлы тормозной системы, нужна прокачка и системы сцепления. В случае, если движение педали вам покажется «мягким», то это означает, что в системе привода сцепления есть воздух, от которого требуется избавиться.

Прокачка сцепления

Непосредственно перед началом прокачки отрегулируйте само сцепления. Суть в том, что прокачка системы неэффективна, если нет свободного хода толкателя поршня основного цилиндра, которые исполняют роль запирающего клапана, и при отсутствии хода он будет находиться в закрытом состоянии.

Инструментарий

  • ключ на «одиннадцать»;
  • ключ на «семнадцать»;
  • набор отверток;
  • тормозная жидкость;
  • емкость для слива старой;
  • шланг или трубка для прокачки, диаметр которой совпадает с диаметром сливного штуцера;
  • помощник.

Пошаговая инструкция

В случае, если вы выжали сцепление и не происходит его полного выключения, и при этом слышится специфический скрежет во время включения задней скорости, вполне вероятно, что гидропривод завоздушился и необходима его прокачка.

Не считая этого, прокачка нужна также, если вы проводили замену жидкости в гидроприводе, или же после ремонтных работ, связанных с потерей герметизации.

Жидкость обязательно нужно проверять в бачке основного тормозного цилиндра, так как он общий, и в случае надобности долейте до положенной нормы.

  1. Открутите колпачок клапана, чтобы для удалить воздух из рабочего цилиндра.


На клапан нужно натянуть шланг, второй конец которого должен быть опущен в канистру с тормозной жидкостью. Если работаете с напарником, то дайте ему команду выжать сцепление четыре–пять раз, с задержкой в несколько секунд, а потом пусть держит ее выжатой.
Отвинтите клапан приблизительно на три четверти оборота, при этом с помощью второго ключа необходимо удерживать штуцер переходника основного цилиндра привода выключения. В заранее подготовленную посуду начнет течь жидкость из трубки, при этом в ней будут находиться воздушные пузыри.

Откручиваем чуть более, чем на пол-оборота штуцер прокачки
Завинтите клапан и дайте указание ассистенту отжать педаль.
Делайте это до тех пор, пока текущая из трубки жидкость не будет иметь пузырьков.
Когда занимаетесь прокачкой, непрерывно наблюдайте за уровнем. Ни в коем случае нельзя допустить, чтобы он упал ниже минимальной отметки. Не опоздайте с доливкой жидкости — в противном случае, если уровень упадет очень низко, то в системе может оказаться воздух и все операции нужно будет повторить по новой.
Закрутите клапан и колпачок, в случае надобности доведите жидкость в бачке до необходимой нормы.

После того, как эти работы будут завершены, необходимо произвести проверку системы на работоспособностиь. Чтобы это сделать, нужно выжать педаль до упора и проверить ход толкателя поршня. Он должен находиться в пределах 27-28 миллиметров. В случае, если данный параметр отличается, то необходимо отрегулировать сцепление.

Рекомендация! Прокачивать сцепление необходимо лишь той жидкостью, которую рекомендует компания-производитель. В ином случае произойдет расширение резиновых частей, что повлечет за собой негативные последствия, вплоть до отказа всей системы сцепления.

В этом видео на стенде продемонстрировано, как правильно проводить прокачку на автомобилях различных моделей.

Прокачка сцепления Форд Фокус 2

Что нужно знать для прокачки сцепления Форда Фокус 2

Форд Фокус второго поколения имеет довольно простую конструкцию, несмотря на то, что все системы современные и надежные. Это значит, что при возникновении какой-то неисправности, ее можно устранить своими силами.

Конечно же, для этого нужно иметь минимальный набор инструментов, знаний и опыта. Если же вы не уверены в себе, то лучше обратиться за помощью к специалистам.

В нашей статье мы расскажем о том, в каких ситуациях вам придется прокачать сцепление, как это сделать и что для этого нужно.

Когда необходимо выполнять прокачку сцепления?

Существует несколько признаков, которые смогут подсказать, что необходима прокачка сцепления на вашем Форде Фокус второго поколения.

Во-первых, если при нажатии на педаль до упора, сцепление не отключается на 100% (в народе говорят, что его ведет), при этом наблюдается скрежет при включении задней передачи. Это может означать попадание воздуха в гидропривод.

Во-вторых, если вы меняете жидкость гидропривода или ремонтировали систему из-за ее разгерметизации, то также нужно будет поработать над сцеплением.

Дело в том, что если воздух будет находиться в системе, то сцепление будет работать неправильно – не будет полностью выключаться, а сама педаль будет очень легкой.

Поэтому если вы обнаружили неполадки с системой сцепления, необходимо как можно быстрее их устранить, поскольку эксплуатировать Форд Фокус с какими-либо поломками просто-напросто опасно.

Следует отметить, что прокачка будет максимально эффективной в том случае, если вы заранее отрегулируете само сцепление. Объясняется это тем, что необходимо полное отсутствие свободного хода толкателя поршня цилиндра, который выполняет роль запирающего клапана.

Особенности прокачки сцепления

Итак, с причинами разобрались! Теперь переходим непосредственно к выполнению работ на Форде Фокус второго поколения. Чтобы прокачать сцепление, вам понадобятся следующие инструменты:

Набор отверток и ключей (обязательно на 11 и 17). Тормозная жидкость для замены. Резервуар для сливания старой жидкости

Трубка либо шланг для выполнения прокачки (важно чтобы ее диаметр совпадал с диаметром штуцера для слива)

Желательно также попросить кого-то помочь, поскольку самому работать будет не очень удобно. Итак, на втором поколении Ford Focus прокачка выполняется следующим образом:

Для удаления воздуха из рабочего цилиндра снимаем колпак клапана. Одеваем один конец трубки на клапан, а второй опускаем в емкость с тормозной жидкостью. Далее нужно выжать сцепление 3–5 раз и задержать педаль на несколько секунд, после чего сохраняем ее в выжатом положении. Откручиваем немного клапан (не на полный оборот), придерживая ключом штуцер переходника от основного цилиндра привода выключения. Когда вы это сделаете, в резервуар начнем выливаться старая тормозная жидкость (она будет иметь воздушные пузыри). Далее отвинчиваем штуцер прокачки еще приблизительно на пол-оборота и закручиваем клапан, отпуская при этом педаль сцепления. Делать это нужно пока жидкость не избавиться полностью от пузырей. Завинчиваем клапан, ставим колпачок, доливаем необходимый объем тормозной жидкости.

Примечание: при выполнении работ необходимо постоянно контролировать уровень жидкости и недопустимо его падение ниже границы минимума. Также вовремя залейте новую тормозную жидкость, иначе система наберет воздуха, и прокачка будет выполнена зря, поскольку придется все переделывать.

После того как прокачка закончена, необходимо будет проверить работу системы. Для этого нужно выжать педаль сцепления на FordFocus второго поколения и посмотреть за положением толкателя поршня. Его ход должен быть в пределах 28 мм. Если данные показатель не совпадает с нормальным, то нужно регулировать сцепление.

Также запомните, что необходимо использовать только ту жидкость, которая рекомендована производителем. Если же проигнорировать это и использовать другой продукт, то может произойти увеличение резиновых частей, а это уже может вызвать поломку сцепления.

Подведение итогов

Качественный и профессиональный ремонт – залог длительной эксплуатации вашего автомобиля. Однако не всегда специалисты на сервисе серьезно относятся к своей работе, а поэтому и эффективность их действий низкая.

Если вы считаете, что вы способны прокачать сцепление самостоятельно – делайте это, учитывая рекомендации нашей статьи.

Вооружившись инструментами и помощником, вы сможете починить свой FordFocus второго поколения и избавить себя от более серьезных проблем в дальнейшем.

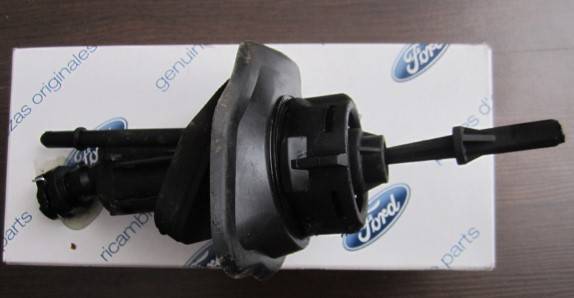

Замена цилиндра сцепления: пошаговая инструкция

Мы расскажем об алгоритме, предполагающем снятие и проверку главного цилиндра — не только рабочего. Конечно же, главный цилиндр можно не снимать -тогда будет достаточно залезть под машину и снять только РЦС. Он расположен на самом картере сцепления. Вот только зачем 2 раза проводить ремонт? Может быть неисправен и главный цилиндр, поэтому стоит и его проверить заодно.

Почти на всех моделях авто процедура проводится одинаково.

  • набор головок, накидных и гаечных ключей — «8», «10», «13», «17»;
  • плоскогубцы, молоток;
  • медицинская груша для выкачивания жидкости;
  • отвёртки.

Готовим чистую тормозную жидкость объёмом1-2 литра. Сливаем жидкость из бачка — её откачиваем грушей. На некоторых моделях также надо демонтировать радиаторный бачок, который держится на металлическом большом хомуте, так как он мешает работать.

  • снять опустевший бачок сцепления — тоже держится на хомуте, но уже поменьше;
  • демонтировать трубки и шланги, обязательно протереть от пыли, грязи;
  • открутить крепление алюминиевой трубки ГЦС, снять её;
  • снять ГЦС;
  • вытащить магистраль, ведущую в РЦС;
  • открутить 2 фиксационных болта рабочего цилиндра, снять вместе с креплением пружины, используя плоскогубцы;
  • демонтировать РЦС.

Устанавливаем в обратной последовательности. Соединения нового РЦС надо закручивать крепко, чтобы жидкость не уходила. Регулировочные гайки со старого цилиндра можно вывернуть и поставить на новый элемент. Они навинчиваются до того же уровня, что на старом штоке устройстве. Также целесообразно поменять алюминиевые магистрали — тем более, если их качество сомнительно.

После установки нового цилиндра прокачайте гидропривод. К специальному штуцеру для прокачки на РЦС (обычно закрыт защитным колпачком)надо подсоединить шланг, который вторым концом опускается в ёмкость. Перед этим прокачивающий штуцер надо открутить на несколько оборотов — полностью не снимать! Бачок сцепления наполнить жидкостью. Выжимать муфту, пока не перестанут выходить пузырьки воздуха. Если чистая жидкость так и не пошла после 5-6 нажатий, надо отрегулировать привод.

Советуем привлечь помощника. Один человек садится в машину, начинает качать педаль муфты. Второй внимательно следит за качеством жидкости и уровнем бачка.Уровень не должен опускаться чересчур низко, так как это приведёт к повторному завоздушиванию системы. Выжим педали происходит до тех пор, пока весь воздух не выйдет.

Есть и другой способ прокачки, более быстрый. Нужно создать давление внутри бачка сцепления — например, используя накаченную камеру от покрышки. В некоторых случаях, чтобы не возиться с камерой, достаточно дунуть через чистую марлевую тряпку в бачок. Обычно 2-3 наддувов хватает для прокачки гидравлического сцепления на «Жигулях».

Порядок прокачки сцепления

На машине Ford Focus 2 рестайлинг 1.8 прокачку производят путем стравливания воздуха через штуцер рабочего цилиндра сцепления (РЦС), такая процедура обычно выполняется двумя участниками

Помощник здесь необходим для того, чтобы периодически нажимать на ПС, и очень важное условие при прокачивании – не забывать про доливку тормозной жидкости (ТЖ) в заливной бачок. Для того чтобы прокачать сцепление на «Фокусе», следует подготовить инструмент и материалы:

  • ключи на одиннадцать (специально для прокачки тормозов) и семнадцать;
  • отрезок полиэтиленовой прозрачной трубки;
  • тару под слив жидкости (можно взять пластиковую бутылку, в крышке проделать отверстие для трубки);
  • флакон с тормозной жидкостью (рекомендуется DOT-4).

Прокачивание ГПС выполняем следующим образом:

  • сдергиваем колпачок со штуцера РЦС, он является защитой от попадания грязи;
  • на кончике штуцера закрепляем полиэтиленовую трубку, ее другой конец выводим в подготовленную для слива емкость;
  • второй из участников несколько раз жмет на ПС («накачивает сцепление»), удерживает педаль ногой в нажатом состоянии;
  • отворачиваем штуцер при помощи прокачного ключа, придерживая РЦС (его пластмассовый переходник) ключом на 17, ослабляем где-то на три четверти оборота, из рабочего цилиндра должен выходить воздух вместе с тормозной жидкостью;
  • ПС при этом остается нажатой, затем закручиваем штуцер;
  • теперь в салоне нужно отпустить педаль и повторить накачивание;
  • опять совершаем операцию стравливания воздуха, производим все эти действия до той поры, пока из РЦС не начнет вытекать жидкость без воздуха.

Все это время нужно следить за уровнем в бачке, при понижении ближе к минимуму периодически доливать ТЖ до верха. По окончанию прокачки еще раз проверяем уровень жидкости (он должен быть между отметками min и max), заворачиваем крышку бачка, проверяем работу автомобиля на ходу. Педаль при этом должна быть достаточно упругой, при необходимости прокачку производим еще раз. Для варианта Ford Focus 2 рестайлинг 1.6 сцепление прокачивается точно также, порядок действий здесь не меняется.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
