Щетки генератора – как самостоятельно заменить данный элемент?

Замена щеток генератора

Выявил еще одну неприятность. Совсем не критичную, просто противную: моргает весь свет.На совете было принято решение поменять щетки генератора. Процедура простая, цена символическая. Поехали в яму.Небольшое отступление. щетки генератора это очень небольшая деталь, но ее проблема в том, что у неё очень нестабильный ресурс.В общем то на фото они уже установлены в генератор Г-образная деталь, которая крепится на винтик)

Решили сначала попробовать поменять их не снимая. Всего то нужно:1) отключить минусовую клемму аккумулятора2) залезть в яму3) отключить все штекеры из генератора4) изловчиться и в очень неудобном положении открутить этот винтик5) достать щетки6) доставить новые и закрутить7) подключить назад все клеммы

Тут я понял весь тлен закипевших вещейРезьбу, к слову плюсовую кто-то скрутил. Как мы не старались открутить его не получилось и он вообще не поддавался.

Рационально приняли решение снять его чтобы было удобнее расковырять крепление щеток

Сняли. Процесс весьма несложный снизу есть большой болт крепления выкручиваешь гайку, аккуратно выбиваешь болт из крепления, сверху откручиваешь болт натяжителя ремня и генератор падает в руки помощнику. Установка в обратном порядке. Имейте ввиду, чтобы нормально настроить натяжение ремня перед установкой, сам ремень нужно набросить, а нижний болт закручивать не до конца, чтобы поворотом самого генератора можно было отрегулировать натяг. Посмотрели.

поняли что нужно наметить резьбу под минус. Ни ножовки ни машинки не оказалось. Решили аккуратно отверткой на минус сделать маленькие бороздки. Зря. Очень зря НИКОГДА ТАК НЕ ДЕЛАЙТЕ! Получилось так, что удар чуть сильнее разломал корпус крепления, в котором собственно держатся щетки и они провалились внутрь.В срочном порядке на последние деньги был куплен новый. Благо Слава, за что ему большое спасибо!, смог отвезти до автозапчастей и обратно. Поменяли (к слову в новом уже был винтик с обычной шестигранной головкой), натянули ремень и все заработало как часы!Печка задула лучше и теплее, электрика практически перестала моргать. Единственное, может кто подскажет, на холодную стала очень плохо заводиться (медленно крутит, но в итоге схватывает с подгазовкой). Клемму сбрасывал, такая же история потом. Жду советов, не могу пока найти решение данной проблемы!

Способы замены щеток

Ремонт узла осуществляется по 2 методикам:

  • со снятием оборудования;
  • без проведения демонтажа.


Методика восстановления узла зависит от компоновки агрегатов в моторном отсеке и от состояния резьбовых соединений. Если на стальных элементах имеется налет ржавчины и окислов, то рекомендуется снять электрическую машину.

Перед тем как заменить щетки на генераторе, необходимо подготовить:

  • гаечные ключи или головки (размер и тип зависят от модели автомобиля);
  • отвертки с плоским и крестообразным жалом;
  • комплект новых деталей (подбирается по каталогу в зависимости от модификации электрической машины);
  • баллон с жидкостью WD-40, позволяющей откручивать загрязненные или заржавевшие резьбовые соединения.

На снятом генераторе

Алгоритм обслуживания узла на примере автомобиля ВАЗ-2113 с 8-клапанным силовым агрегатом:

  1. Заглушить мотор, включить 1-ю передачу и затянуть рычаг стояночного тормоза.
  2. Открыть капот, от корпуса АКБ отсоединяется отрицательный кабель (идет на кузов машины).
  3. Ослабить затяжку болта в нижней опоре.
  4. Отсоединить коммутационные кабели.
  5. Отвернуть гайку регулятора натяжения приводного ремня, а затем с помощью монтажной лопатки аккуратно сдвинуть генератор в сторону блока двигателя.
  6. Удалить приводной ремень, отвернуть болт крепления кронштейна натяжения к блоку цилиндров.
  7. Выкрутить нижний болт, удерживающий электрическую машину на моторе.
  8. Уложить оборудование на верстак, демонтировать пластиковую крышку, которая удерживается на защелках.
  9. Демонтировать корпус регулятора напряжения, который крепится на винтах с крестообразной головкой. Узел крепится к обмоткам при помощи быстросъемной колодки.
  10. Снять щетки, детали подлежат замене при остаточной длине графитовых элементов менее 5 мм.
  11. Установить новые детали и произвести сборку в обратной последовательности. Отрегулировать натяжение ремня, а затем запустить силовой агрегат и проверить работу электрических приборов. Если на машине установлен бортовой компьютер, то прибор показывает напряжение в бортовой сети.


Снятие генератора на других автомобилях может потребовать демонтажа корпуса воздушного фильтра или воздуховодов. На некоторых машинах иностранного производства используются автоматические натяжные приспособления, корпус электрического прибора жестко прикручивается болтами к блоку цилиндров.

Владельцу необходимо ослабить натяжение ремня, а затем снять его со шкива. На автомобилях Toyota электрические компоненты закрыты металлическим кожухом, закрепленным гайками.

Под крышкой находятся щеточный блок, диодный мост и блок управления зарядкой (оснащается алюминиевым радиатором). После снятия щеток осматриваются коллекторные кольца, если на деталях имеется выработка, то потребуется снять ротор для исправления дефекта. После сборки и установки проводится проверка напряжения в бортовой сети при заглушенном и заведенном двигателе.

Непосредственно в авто

Замена щеточного узла без демонтажа генератора возможна при условии свободного доступа к задней крышке электрической машины. Подобная конструкция встречается на автомобилях отечественного или импортного производства с атмосферными моторами простой конструкции (с 2-мя клапанами на цилиндр). Например, чтобы поменять узел на «классических» машинах ВАЗ, потребуется снять провод с минусовой клеммы аккумулятора, а затем демонтировать кабели от корпуса генератора.

При помощи короткой отвертки отвернуть винт крепления и вынуть изношенный узел. Проблемой является коррозия резьбовых соединений, нанесение жидкости WD-40 ситуацию не исправляет, поскольку из-за стесненного пространства невозможно приложить усилие к инструменту. Кроме того, на установленном генераторе невозможно корректно проверить состояние коллекторных колец. Новые щетки при контакте с поврежденным коллектором изнашиваются за 500-1000 км пробега, после чего генератор вновь выходит из строя.

На некоторых автомобилях доступ к генератору возможен со стороны днища машины (например, на Лада «Калина» с 16-клапанным мотором). Владельцу необходимо демонтировать защитные щитки, работы производятся из смотровой ямы или на подъемнике. После демонтажа проводов и защитного экрана требуется отвинтить крепления регулятора напряжения, а затем извлечь щеточный узел. Для замены колец коллектора требуется снятие генератора.

Устройство бензогенераторов

Бензогенератор, грубо говоря, состоит из двух частей. Первая часть – это двух- или четырёхтактный двигатель. Чаще двухтактный. Он выдаёт крутящий момент на вал генератора – второй важнейшей его части. Большая часть бензогенераторов имеет также систему автоматического управления. Она управляет работой двигателя, чем больше потребляемая электрическая мощность, тем двигатель работает интенсивнее. Обеспечивается это автоматическим регулированием заслонки в карбюраторе, проще говоря – автоматическим газом. Соответственно, все неполадки могут касаться этих частей. Может выйти из строя двигатель, плохо работать генератор, или же автоматическая система даст сбой, в этом случае проблему бывает выявить достаточно сложно.

Как проверить щётки генератора?

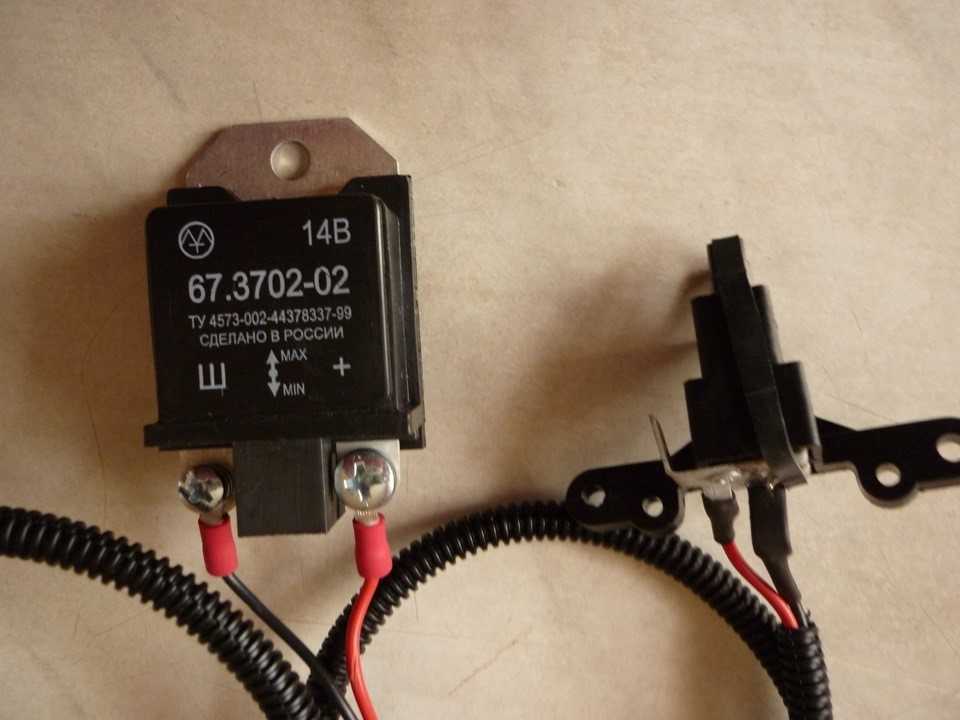

Щеточный узел, как правило, объединен с регулятором напряжения. Контакт с токосъемными кольцами ротора осуществляется за счет усилия пружин. Неисправность щеток генератора легко определить при визуальном осмотре (признак – длина выступающих концов менее 5 мм). Также нужно проверить диаметр токосъемных колец (норма – 14,2-14,4 мм, минимум – 12,8 мм). Не допускается наличие выработок на контактных поверхностях. Изношенные токосъемные кольца нужно менять.

Проблемы с генератором могут возникнуть также из-за повышенного сопротивления щеток, которое должно составлять не более 0,5 ом. Заменить щетки придется, если при проверке мультиметр показывает увеличенное сопротивление.

Однако, учитывая, что в большинстве современных автомобилей щеточный узел совмещен с регулятором напряжения, проблемы генератора бывают связаны с неисправностью реле-регулятора, рассчитанного на напряжение 15 В и ток до 5 А. Для диагностики используются замеры мультиметром. При заведенном двигателе величина напряжения на клеммах АКБ или на выходах генератора должна быть в пределах 14-14,2 В. Допускается изменение напряжения не более чем на 0,5 В. Если колебания оказываются более значительными, это признак того, что реле-регулятор неисправен и подлежит замене.

Полезно также проверить регулятор напряжения.

Для этого собирают схему, объединяющую при помощи проводов регулируемый блок питания, лампочку, регулятор напряжения со щеточным узлом и мультиметр (вольтметр). Блок питания и мультиметр подключают с соблюдением полярности к контактам регулятора напряжения. Провода лампочки крепят к щеткам. Путем включения блока питания подается напряжение (от 3 В), лампочка загорается. При постепенном увеличении напряжения и по достижении 14 В лампочка должна погаснуть – это говорит о нормальной работе регулятора.

Рекомендации по выбору

При подборе щёток, в первую очередь следует обращать внимание на материал для их изготовления: здесь важна хорошая проводимость электричества и прочность (твёрдость) самого изделия, влияющая на его долговечность. Одной из важных характеристик деталей является активное сопротивление, которое учитывается при расчёте данных по обмотке двигателя и номиналу пускорегулирующих устройств

Этим требованиям полностью отвечают угольные щетки. Угольному материалу характерно дополнительное преимущество: при появлении дуги напряжения, не происходит приваривание к металлическим поверхностям (при работе двигателя дуга электричества возникает довольно часто).

Многие фирменные угольные щетки комплектуются механизмом автоматического отключения: в деталь устанавливается специальная пружина с непроводящим наконечником, выполненным из керамики. Достигнув определённого уровня износа, пружина выталкивает наконечник и электроинструмент выключается. При износе, без данного механизма, на коллектор может воздействовать пружина щёткодержателя или поводок щётки, приводя к поломке якоря (рекомендуется время от времени проводить анализ состояния щёточного узла и самих щёток).

Наименьшим сроком службы характеризуются генераторные щётки. Такие детали, кроме собственного износа, негативно влияют и на работу двигателя. Выполнены эти изделия из почти чистой меди, при незначительном добавлении угольных компонентов, графита и других примесей. Данные детали рассчитаны на величину тока, соответствующую величине в генераторах (значительно большей, по сравнению с двигателем). Ставить их в электроинструменты нельзя: такие действия могут сразу вызвать короткое замыкание цепи. Если же якорь успеет поработать, то большое напряжение и повышенная температура выведут обмотку из строя, из-за чего потребуется дорогостоящий ремонт.

Важно! Медь коллектора якоря может быть твёрдой или мягкой. Для мягкой меди нужно выбирать специальные мягкие щётки

Если в данном случае установить жёсткие изделия, то коллектор за короткий срок может полностью износиться, и потребуется ремонт по замене якоря. При установке мягких деталей на жёсткий коллектор — из строя выйдут сами щётки.

Замена щёток бензиновых генераторов

Данный вид ремонта также можно отнести к простейшим. Щётками оборудуются бензогенераторы небольшой мощности, в основном, с двухтактными двигателями. То есть большинство. Более мощные машины, которые способны давать электроэнергию для одного или даже нескольких домов, имеют немного другой генератор, без щёток. Щётки нужно покупать у официального дилера, именно те, которые предназначены для этой модели. Да и вообще, ремонт бензогенератора своими руками

лучше выполнять при помощи нормальных, проверенных материалов. Обычно производители пишут в инструкции к устройству, как менять щётки. Это может потребоваться довольно часто, особенно при интенсивной эксплуатации. При замене щётки может потребоваться отвёртка, также вам нужно будет правильно установить прижимную пружину, которая есть на большинстве щёток. При неисправных щётках двигатель работает нормально, однако на выходе нет тока. Автоматическая система распознаёт, что к выходу ничего не подключено, и устанавливает на двигателе минимальный газ.

Щетки генератора.

Как определить, что щетки генератора необходимо заменить?

Щетки генератора деталь которая есть практически в каждом автогенераторе.

Чем современней автомобиль, особенно иномарка, тем больше в нем электрических потребителей, которые тем или иным образом облегчают жизнь владельцу машины. Соответственно все большую роль среди автомобильных агрегатов играет автогенератор, который снабжает электричеством все потребители на машине.

Для чего предназначены щетки генератора?

С помощью щеток генератора напряжение с реле регулятора подается на обмотку возбуждения — ротор . На роторе закреплены коллекторные кольца — коллектор ротора к которому плотно прилегают щетки. Чтобы передать ток с реле напряжения на обмотку ротора, щетки должны находится в определенном положении и прижиматься к коллекторным кольцам с определенной силой. Для этого они установлены в посадочных местах щеткодержателя и с обратной стороны их поджимает пружина.

Материал из которого изготовлены щетки генераторов иностранных производителей — смесь меди и графита отличается от отечественных лучшей износостойкостью и проводимостью. По этой причине не рекомендуется установка на иномарки этого элемента от отечественных автомобилей.

Как узнать, когда нужна замена щеток генератора?

  1. Пробег автомобиля, 150-200 тыс. км. является сроком когда деталь порядком изношена.
  2. Загорается и снова тухнет контрольная лампочка зарядки аккумулятора. Так может продолжаться несколько дней, пока значок не загорится окончательно.
  3. Потеря мощности или просадка напряжения из за неплотного прилегания изношенной детали.
  4. Скачки напряжения бортовой сети автомобиля могут свидетельствовать о неисправности детали.
  5. Если на генератор попало много моторного масла или иной технической жидкости, в этом случае деталь подвержена повышенному износу.

Как проверить, действительно ли необходима замена щеток генератора?

Для определения причин неисправности необходимо разобрать генератор и осмотреть щетки генератора — они должны быть достаточной длинны и контактировать с контактными кольцами.

Если оставшаяся длинна хотя бы одного элемента менее 3 мм, необходима замена в любом случае. Также щетки генератора должны быть хорошо подвижны в своих посадочных местах, иметь примерно равную остаточную длину, не должны быть загрязнены, пружины должны прижимать с одинаковым усилием.

Как выполнить замену щеток на генераторе? Порядок действий.

На многих современных автогенераторах щетки составляют одно целое с реле регулятором напряжения, например это справедливо для фирм Valeo, Bosch, Mitsubishi, Magneti Marelli у фирмы Denso реле регулятор выполнен отдельно от щеточного узла.

Для замены щеток генератора, если они встроены в реле регулятор, из инструментов потребуются паяльник 40-100 Вт, припой, флюс, сверло 1,5-3 мм, дрель или шуруповерт, а также инструмент для снятия регулятора.

  1. Снимаем защитную крышку
  2. Снимаем реле-регулятор напряжения (либо щеточный узел)
  3. Со стороны крепления жгута щетки высверливаем контакт так, чтобы остатки детали вышли. Стараемся не повредить пружину, которая находится внутри щеточного узла.
  4. Берём новые щетки, проверяем свободно ли они двигаются в своих посадочных местах
  5. Вставляем пружину и заводим жгут в отверстие, так чтобы осталась необходимая рабочая длинна.
  6. Запаиваем место контакта, остатки жгутов отрезаем.
  7. Собираем все в обратной последовательности.

На некоторых реле регуляторах возможна замена щеток генератора, а на некоторых деталь заменить не получиться, можно заменить реле регулятор в сборе.

Например на генераторах Бош примерно с 2000 года реле регулятор идет в сборе с щетками, замена не возможна.

Восстановление электродвигателя у ВАЗ

Давайте предварительно разберемся, как производится замена щеток генератора ВАЗ 2107. Для работы мы оснастим следующие инструменты:

  • набор торцевых ключей;
  • набор отверток;
  • Резиновый молоток.

Итак, приступаем к работе по замене щеток генератора на ВАЗ 2107.

  • Отсоедините клеммы аккумулятора, а также открутите тросы от клемм электродвигателя, разберите его, открутив крепежные болты. Снимите электродвигатель после ослабления ремня.
  • Отвинтите крепление шкива, одновременно используя приспособление для удержания ротора.
  • Отсоедините тяговое реле.
  • Отвинтив гайки, резиновым молотком снимите переднюю крышку сборочного узла.
  • Используйте резиновый молоток, чтобы также вытолкнуть ротор наружу.
  • Снимите заднюю крышку со статора.
  • Снимите щеткодержатель со статора и установите изношенные детали на место.
  • Соберите электродвигатель в обратном порядке.

Этот процесс, если что-то непонятно, также можно наглядно рассмотреть на видео с заголовком «Замена щеток ВАЗ 2107». Замена щеток на генераторе ВАЗ 2106 проводится аналогично.

Если обратиться к переднеприводным моделям ВАЗ, то отличий по ходу процедуры не так много.Например, сначала рассмотрим, как заменить щетки на ВАЗ 2110, за что перед этим возьмем:

  • ключи;
  • набор отверток;
  • молоток, брусок или молоток с резиновым наконечником.

Давайте начнем.

  • Ослабив ремень, отсоединив провода и открутив три винтаэлектродвигатель необходимо демонтировать.
  • Сняв агрегат с автомобиля, снимите шкив, удерживая роторную отвертку. На самом деле тяговое реле и ротор не разбираются, в «семерке» мы это сделали для удобства работы.
  • Затем вы можете ослабить защелку на задней части электродвигателя и снять пластиковую крышку.
  • Сборка регулятора натяжения в сборе с щеткодержателем нам сразу откроется.
  • Ослабьте два винта и снимите щеткодержатель.
  • Заменить изношенные детали.
  • Соберите в обратном порядке.

Кстати, замена щеток на ВАЗ 2112 производится один на один по такой же инструкции.

А теперь разберемся, как заменить элемент на ВАЗ 2109.

Нам необходимо подготовить:

  • набор торцевых ключей;
  • Отвертка с крестообразным шлицем и шлицем;
  • резиновый молоток.

Выполните следующие действия (это вариант без снятия тягового реле).

  • Ослабив ремень и сняв планку натяжителя, разбираем весь узел.
  • Ослабьте шкив на разобранном устройстве.
  • Откручиваем гайки и снимаем переднюю крышку электродвигателя.
  • Вытолкните крыльчатку наружу резиновым молотком.
  • Отсоедините статор от задней части электродвигателя.
  • Отключаем диодный мост, вытаскиваем наши сломанные графитовые концы и надеваем новые.
  • Сборка происходит на обратном пути.

Следует сказать, что работы по замене щеток на ВАЗ 2114 проводятся точно в такой же последовательности. То же касается и проведения работ на ВАЗ 2115.

В целом все электродвигатели для выработки электроэнергии на ВАЗе имеют практически одинаковое устройство. Мы только что разобрали разные способы добраться до заветных частей.

Есть даже способ без разборки. Например, чтобы заменить щетку генератора на Приоре, а не снимать генератор, это нужно делать, взяв отвертку и гаечные ключи и открыв капот.

  • Отсоедините аккумулятор.
  • Отсоедините провода от электродвигателя.
  • Отсоедините клемму полевой цепи.
  • Снимите заднюю пластиковую крышку электродвигателя, открутив винты.
  • Отсоедините регулятор напряжения, затем снимите его вместе со щеткой в ​​сборе.
  • Теперь наши детали можно переустановить.
  • Затем соберите все в обратном порядке.

Таким образом, поменять щетки генератора на Приоре вполне возможно прямо на автомобиле, открыв капот, в то время как переход на Лада Калина лучше производить после снятия электродвигателя с автомобиля. Ведь он компактный и крепится к кронштейну всего двумя винтами. Используя те же инструменты, что и в предыдущем случае, сделайте следующее.

  • Отсоедините провода аккумулятора и электродвигателя.
  • Ослабив ремень и открутив два крепежных болта, снимите электродвигатель.
  • Снимаем заднюю крышку.
  • Отвинтите винты и снимите щеткодержатель и регулятор, затем установите детали на место.
  • Собери все обратно.

Вот такие несложные действия, которые нужно выполнить для замены щеток генератора на Лада Калина.

Где находятся щетки генератора на Ладе Гранте

На автомобилях Лада Гранта щетки преобразователя расположены с тыльной стороны генератора в корпусе реле-регулятора.

Учитывая особенности конструкции кузова, для снятия щеток демонтируйте преобразователь со штатного места, закрепите его на поверхности верстака.

Ресурс эксплуатации генератора и его комплектующих

В соответствии с данными инструкции по эксплуатации техническим средством, генератор подлежит осмотру на каждом втором ТО. Замена оборудования проводится по мере выхода из строя.

Средний срок эксплуатации преобразователя составляет 75 – 85 тыс. км. При условии умеренных нагрузок, температурных режимов, неагрессивного стиля вождения ресурс увеличится на 10 – 15%.

Несвоевременная замена комплектующих приводит к снижению силы тока в цепи, неработоспособности ряда агрегатов, приборов, оптики. В ночное время суток, в условиях ограниченной видимости, это приводит к аварийной ситуации.

Характерные признаки износа элементов преобразователя на Ладе Гранте

  • затрудненный пуск силового агрегата;
  • тусклый, мерцающий свет автомобиля;
  • на приборной панели машины систематически горит индикатор желтого цвета, оповещающий о неисправности в системе электропитания;
  • процесс вращения ремня сопровождается характерным свистом;
  • запах горелого в области расположения ремня приводных механизмов;
  • звонкий, металлический звук из-под капота;
  • электрический гул, вой.

Замена щеток генератора Приоры

  • 831 13 700k
  • 258 1 252k

Калькулятор перевода силы тока в мощность

Перевести сколько ампер у квт онлайн. Калькулятор перевода силы тока ампер в мощность ватт

Генератор нельзя назвать слабым местом Lada Priora. По сути с периодичностью около 150 000 километров в нем нужно менять только щетки. Нюанс в том, что заменить сами щетки в “Приоре” нельзя. А в зависимости от комплектации автомобиля эта процедура может быть как достаточно простой, так и очень сложной. Или вообще потребует снятия генератора.

Поэтому в статье рассмотрим, какие щетки используются на “Приоре”, и как они меняются в машинах с кондиционером и без, а также без снятия генератора или с его демонтажем.

Когда нужна замена щеток генератора на “Приоре”?

Изношенные щетки генератора Приоры

На самом деле определить это достаточно легко. Любой владелец Приоры по симптомам способен определить когда следует поменять щетки, ведь заметит что у его машины:

  • фары стали гореть хуже или сила света меняется при изменении оборотов двигателя;
  • напряжение в сети упало (нормальный уровень 13,6-14,5В);
  • исчезает зарядка аккумуляторной батареи и на панели приборов стала часто загораться лампочка акб;
  • электрооборудование самопроизвольно выключается или перезагружается.

Помогает в диагностике функция измерения напряжения зарядки на панели приборов. Если проявился любой из описанных выше факторов, то замена щеток генератора на “Лада Приора” становится необходимостью. Дополнительно можно проверить состояние щеток генератора и другие его компоненты по вот этой инструкции.

Щетки генератора Приора

Какие регуляторы напряжения можно поставить? Единого оригинального номера который бы подошел к генератору нет — код запчасти зависит от производителя. В таблице указаны наиболее распространенные артикулы щеток в сборе с регулятором.

Код регулятора напряженияК какому генератору подходитПроизводитель
844.3702Для генераторов 80АОрбита
849.3702Для генераторов 90АОрбита
897.3702Для генераторов 90А и 115АОрбита
9444.3702Для генераторов 80АВТН
9454.3702Для генераторов 90А и 115АВТН
611.3702-01Для генераторов 80АЭнергомаш

Как поменять щетки генератора “Приоры” без снятия

Зачастую замену щеток генератора на “Лада Приора” делают своими руками. В первую очередь это связано с экономией. Многие автосервисы просят за эту процедуру существенную плату. При средней стоимости замены этой детали на других моделях ВАЗ в 400-500 рублей, для Lada Priora за такую услугу возьмут 2500-3000 рублей. Объясняется это тем, что генератор нужно снимать, а иногда придется откручивать и другие детали в подкапотном пространстве. Вот и получается так, что замена щеток генератора на “Приоре” на СТО стоит как половина нового генератора, что не очень рентабельно.

Процесс замены щеток без снятия генератора

Итак, если Вы решили заменить щетки с регулятором сами, то алгоритм действий следующий:

  1. Отключаем АКБ.
  2. Снимаем силовой провод с генератора.
  3. Отсоединяем вход контрольной лампы.
  4. Снимаем пластиковую крышку генератора, отщелкнув три защелки.
  5. Откручиваем два крепления регулятора напряжения со щетками.
  6. Меняем узел.
  7. Собираем все назад.
  8. Опционально можно проверить напряжение зарядки АКБ и сравнить его со значениями, которые показывает бортовая система.

Описанный выше базовый алгоритм идеально подходит когда нужна замена щеток генератора “Приоры” без кондиционера. Потому что в таких машинах есть достаточно пространства между мотором и радиатором, где и установлен генератор. В этом случае Вам будет удобно просунуть руку и добраться до генератора, выполняя все операции. Ниже Вы найдете советы по замене щеток в машине с кондиционером, если выполнить ее по этому алгоритму не удается.

Кстати, при демонтаже регулятора Вы можете окончательно убедиться в необходимости его замены. Во-первых, об этом говорит неравномерный износ или залипание щеток. А во-вторых, если их длина меньше или близка к 5 миллиметрам, то однозначно нужно менять.

Какие генераторы можно установить на ВАЗ 2105

Вопрос выбора генератора на ВАЗ 2105 возникает в том случае, когда штатное устройство не способно обеспечить током, установленные на автомобиль потребители. Сегодня многие автовладельцы оснащают свои машины мощными лампами головного света, современной музыкой и другими устройствами, потребляющими большой ток.

Для оснащения своего авто более мощным источником электроэнергии можно установить один из следующих вариантов:

  • Г-2107–3701010. Агрегат выдаёт ток в 80 А и вполне способен обеспечить дополнительные потребители электроэнергией;
  • генератор от ВАЗ 21214 с каталожным номером 9412.3701–03. Выдаваемый устройством ток — 110 А. Для установки потребуется приобрести дополнительный крепёж (кронштейн, планка, болты), а также внести минимальные изменения по электрической части;
  • изделие от ВАЗ 2110 на 80 А или больший ток. Для монтажа приобретается соответствующее крепление.


Один из мощных вариантов генераторных установок, которым можно оснастить ВАЗ 2105 — устройство от ВАЗ 2110

Выявление причин и устранение неисправностей

Что делать, если не заводится генератор? Если свистит генератор? Разборка и сборка генератора — в принципе, процедура не очень сложная, если вы знаете, что нужно делать.

Итак, как отремонтировать генератор, зная основные причины:

Слишком малый заряд АКБ или его полное отсутствие может быть результатом того, что предохранительный элемент сгорел или просто отошел из-за механической тряски. Кроме того, отсутствие вольтажа в бортовой сети может быть следствием износа щеток. Электрика в этом случае очень важна, поскольку при скачках напряжения могут сгорать диоды, а в обмотке ротора либо статора может случиться обрыв или замыкание.
Чтобы проверить работоспособность щеток, обычно достаточно визуального осмотра. Но если в сети произошел обрыв проводки либо короткое замыкание, для диагностики может потребоваться мультиметр. Если вы не знаете, как снять генератор, воспользуйтесь сервисным мануалом, поскольку восстановление сломавшегося диода осуществляется только путем его замены или пайки. Если необходима также перемотка генератора, в домашних условиях ее осуществить будет проблематично. Для этого лучше обратиться к профессионалам, чтобы вы могли быть уверены, что все будет сделано правильно. Как правило, процедура перемотки обычно стоит дешевле, но если ее стоимость слишком высокая, возможно, есть смысл произвести замену на новое ГУ.
Что касается ремонта ротора, то его можно осуществить своими силами. Как правило, необходимость ремонта ротора обусловлена разрывом электроцепи рядом с контактными кольцами либо распайкой концов обмоток

В этом случае процедуру ремонта следует начинать с того, что необходимо осторожно отмотать один видок кабеля. Сломавшийся конец необходимо выпаять, после чего, используя паяльник и расходные материалы, нужно установить готовый кабель с применением отмотанного витка

Как показывает практика, обычно даже не нужно уменьшать число витков, поскольку осуществляется распайка выводов. Чтобы обеспечить нормальную работу ГУ, также можно произвести очистку кольца мелкозернистой наждачной бумагой. Если на кольце имеются более крупные повреждения, от них можно избавиться с применением плоских надфилей. Как снять генератор в таком случае — опять же, нужно обратиться к сервисному мануалу, поскольку процедура демонтажа в каждом случае будет разной. Таким же образом осуществляется разборка или сборка генератора. В процессе необходимо быть осторожным, чтобы ничего не перепутать. Замена контактных колец генератора, как правило, осуществляется в случае полного их повреждения.
Если ГУ сильно гудит, вероятнее всего, причина заключается в износе роторных подшипников. Если вы заметили, что состояние подшипниковых устройств довольно печально, возможно, пришло время произвести их замену. Но все может быть не так печально. К примеру, если люфт на подшипниках не особо критичный и практически не ощущается, можно просто демонтировать детали и промыть их своими силами. Перед установкой элементов необходимо будет смазать подшипники.
Отсутствие вольтажа или скачки напряжения в бортовой сети обычно можно решить путем смены реле регулятора. Следует отметить, что первостепенной причиной в данном случае могут быть проблемы в работе диодного моста или каких-то его компонентов. Определить вышедшие из строя диоды позволит диагностика устройства с помощью мультиметра.
В том случае, если диодный значок на контрольном щитке приборов сообщает водителю о проблемах с вольтажом аккумуляторной батареи, это может говорить о возможном пробое. В частности, речь идет об одном из диодов в цепи. Если вам необходимо будет добраться до этой схемы с диодными компонентами, потребуется открутить несколько гаек с обмотки, после чего извлечь гаечку, которая крепит положительный вывод. Когда вы сделаете это, вы получите доступ к схеме, которую можно либо заменить, либо отремонтировать (автор видео о самостоятельном ремонте ГУ — Вячеслав Ляхов).

Можно ли восстановить щётки?

В экстренных ситуациях, когда на помощь рассчитывать не приходится, можно воспользоваться советами мастеров по аварийному восстановлению щеточного узла. Однако в полной мере обеспечить надежное функционирование щеточного узла можно только с использованием качественных запчастей, рекомендуемых производителями. Восстановление – всегда временное решение; как только появляется возможность, нужно ехать в сервис.

Процедура замены щеток, несмотря на кажущуюся простоту, требует определенных навыков и специальных знаний. Поэтому лучше поехать в автосервис, где диагностику и техобслуживание электрооборудования вашего автомобиля выполнят быстро и с гарантией качества.

Сломался авто?Мы все починим!+7 (961) 014-5673+7 (915) 732-0659Звоните!

Автомобильный генератор необходим для обеспечения электрическим током приборов и оборудования, а также для постоянной подзарядки аккумулятора

Своевременное обслуживание, ремонт, замена щеток генератора позволяют продлить его работоспособность, что очень важно, поскольку без генератора автомобиль хоть и сможет передвигаться, но только до тех пор, пока полностью не разрядится аккумулятор

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
