Инструкция по замене сцепления Ford Focus 2 своими руками, стоимость детали

форд фокус2 шум сцепления

Поэтому с заменой сцепления если это не роботизированная коробка проблем возникнуть не. Итак, в полный комплект по замене сцепления Форд Фокус 2 входит:

Комплект, как и оригинальный, идет без выжимного подшипника. Цена замены комплекта сцепления Форд Фокус 2…

Благодаря этому автомобиль набирает скорость плавно и без рывков. Ослабевают заклепки, появляются задиры на фрикционной накладке. Это не очень просто, но существует множество форумов, где описано по пунктам, как и что сделать, какие нужны инструменты.

Но, ощущалось это еле-еле… Недавно, подъезжаю ко двору, переключаюсь на 2 скорость, отпускаю педаль сцепления и, в этот момент, она закусила достаточно ощутимо и, как обычно, вернулась в нормальное положение. Приступаем к работе Итак, с чего начинается замена сцепления? После этого разбираем шаровую опору и достаем приводы колес.

Некоторые из этих явлений до боли знакомы большинству автовладельцев, и даже получили свои народные названия — «пробуксовка» сцепления, «ведение» сцепления.

Но независимо от названия, практически все из перечисленных выше процессов ведут к замене сцепления на Форд Фокус 2. Причины поломки сцепления Форд Фокус 2 Причина самой распространенной неисправности сцепления — появления шума — является износ вилки сцепления, которую надо менять.

Или же вышел из строя выжимной подшипник, его стало заедать. Если сцепление совсем не включается, то, возможно, оборвался или соскочил трос сцепления.

Установить узел на роботизированную коробку можно только в специализированном сервисе. Сколько стоит замена сцепления?

Однодисковые же корзины можно заменить самостоятельно. Подготовка Для успешной замены узла нам необходимы следующие инструменты: Набор рожковых ключей и головок.

Домкрат или смотровая яма. Емкость для слива масла с КПП. Вдобавок нам понадобится новый диск и корзина сцепления, а также выжимной подшипник.

333 автосервиса Ford ― замена сцепления в Екатеринбурге

Приступаем к работе Итак, с чего начинается замена сцепления? Далее нужно открыть капот и снять аккумуляторную батарею.

Для удобства также извлекаем полку АКБ и корпус воздушного фильтра. После этого ключами снимаем трубку гидропривода сцепления.

Теперь выливаем масло из коробки передач в заранее подготовленную емкость. Далее откручиваем нижнюю опору двигателя.

Хотя такой ремонт стоит намного дороже, но в дальнейшем при эксплуатации автомобиля будет гарантия, что сцепление снова внезапно не пропадет.

Изношенные диски сцепления Существует несколько причин неисправности сцепления: Для исправления ситуации вилку нужно заменить.

Типичные неисправности

Владельцы Форд Фокус 2 в процессе эксплуатации могут столкнуться со следующими неисправностями:

  • Пробуксовка дисков в момент начала движения и при динамичном разгоне по причине сильного износа. В результате на ведущие колеса передается не вся мощность двигателя.
  • Затруднительное переключение передач происходит из-за неполного выключения механизма.
  • Провал педали сцепления происходит по причине сильного износа поршня или зеркала главного или рабочего цилиндра.
  • Потеря эффективности работы гидропривода при попадании в систему воздуха.
  • Износ и потеря герметичности главного или рабочего цилиндра.

Замена диска сцепления потребуется при появлении осевого биения, обнаружении трещин (задиров), износе прокладок и ослаблении заклепок. Также может возникать замасливание дисков по причине попадания трансмиссионного масла через утратившие герметичность сальники и прокладки. На необходимость замены опорного подшипника указывает гул, появляющийся при выжатом приводе. При появлении признаков, указывающих на неисправность механизма, нужно поменять весь узел, а не только изношенные запчасти.

Перед выполнением ремонта или замены механического узла проводится диагностика агрегата с целью определения причины сбоев в функционировании механизма. При эксплуатации автомобиля с неисправным сцеплением повышается нагрузка на другие механизмы трансмиссии и затрудняется процесс управления транспортным средством.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:коробка передач Ford Focus, ремонт коробки передач Ford Focus, замена коробки передач Ford Focus, замена масла в коробке передач Ford Focus

Снятие и установка

Внимание: – Тормозная жидкость содержит эфиры полиглицерина и полиглицерин. Избегайте ее попадания в глаза

После работы с тормозной жидкостью тщательно вымойте руки. При попадании тормозной жидкости в глаза промывайте глаза в течение 15 минут холодной проточной водой. В случае раздражения глаз или иных недомоганий обратитесь за медицинской помощью. – Тормозная жидкость содержит эфиры полиглицерина и полиглицерин. При проглатывании, выпейте побольше воды. Немедленно обратитесь за медицинской помощью. – Используйте только свежую тормозную жидкость предписанной марки из герметичных емкостей. – При попадании тормозной жидкости на лакокрасочное покрытие пораженный участок следует незамедлительно промыть холодной водой.

1. Слейте тормозную жидкость в подходящую емкость, чтобы уровень тормозной жидкости дошел до метки “MIN”.

2. Снимите площадку аккумуляторной батареи.

3. Отсоедините трубки гидропривода сцепления, показанные на рисунке ниже.

Примечание: Закройте трубки подходящими пробками для предотвращения проникновения загрязнений.

4. Отсоедините уплотнитель проема передней левой двери в районе левой боковой накладки приборной панели. Преодолевая усилие четырех фиксаторов, отсоедините и окончательно снимите левую боковую накладку приборной панели.

5. Преодолевая усилие восьми фиксаторов, отсоедините блок переключателей слева на приборной панели. Отсоедините электрический разъем и окончательно снимите блок переключателей.

6. Отверните болт крепления промежуточного вала к рулевому механизму. Отсоедините промежуточный вал от рулевого механизма.

Примечание: – Для всех ремонтов, при которых НЕ производилась замена промежуточного вала, тщательно очистите верхнюю и нижнюю резьбу промежуточного вала с помощью выступа для формирования резьбы M10x1,5 перед установкой нового болта. – Убедитесь, что установлен новый болт. – Момент затяжки болта крепления вала при установке: 62,5 Н м.

5. Отсоедините трубки, отверните четыре гайки крепления и отсоедините педаль сцепления от кузова.

Примечание: Момент затяжки гаек крепления педали при установке: 23 Н м.

6. Подденьте фиксатор (1) и затем снимите датчик/выключатель педали сцепления по направлению стрелки (2).

Примечание: Действия по этому пункту требуют выполнения только при установке нового элемента (педали сцепления).

7. Нажав на стопорные язычки, извлеките штифт толкателя главного цилиндра сцепления.

Примечание: Действия по этому пункту требуют выполнения только при установке нового элемента (педали сцепления).

8. Подденьте фиксаторы по направлению стрелок (1 и 2), после чего извлеките главный цилиндр сцепления по направлению стрелки (3).

Примечание: Действия по этому пункту требуют выполнения только при установке нового элемента (педали сцепления).

9. Подденьте стопорный язычок (1) и извлеките главный цилиндр сцепления по направлению стрелки (2).

Примечание: Действия по этому пункту требуют выполнения только при установке нового элемента (главного цилиндра сцепления).

10. Установка выполняется в порядке, обратном порядку снятия.

11. После установки удалите воздух из системы сцепления.

Как выявить причину поломки

На поломку автомобиля могут оказывать влияние различные внешние факторы. Так, например, водителю, который ездит неаккуратно придется совсем скоро проводить замену цилиндра сцепления Форд Фокус. Если вам не нужны подобные проблемы, то вести себя на дороге следует спокойно. Между ремонтом и обслуживанием может проходить довольно долгий период. Однако стоит внимательно относиться к авто.

Рассмотрим признаки, которые указывают на необходимость замены зажимного устройства у Форд Фокус:

  1. При начале движения наблюдается заметная пробуксовка.
  2. Слышны вибрации.
  3. Передачи включаются или выключаются не полностью.
  4. При смене передачи чувствуется резкий скачок.
  5. При поднятии педали, отвечающей за сцепление, образуется глухой звук.

Обращаем ваше внимание на то, что сломаться может еще и подшипник. Вычислить такую неисправность не составит труда

В этом случае вы можете услышать гул из-под капота Форд Фокус, которые появляются на нейтральной передаче.

Если вы обнаружили хотя бы один из вышеперечисленных признаков, то необходимо обновить каждый элемент. Стоимость нового узла составит около 6 тысяч. Это значительно дешевле, чем цена замены сцепления Форд Фокус. Обладателям дизельного авто придется доплатить еще тысячу. Самыми дорогими можно считать роботизированные коробки DSG. Приобрести новый узел можно за 12 тысяч рублей. Но его замену в отличие от однодисковых корзин нельзя произвести самостоятельно. Поэтому прибавьте еще 8 тысяч за сервисное обслуживание для Форд Фокус второго поколения.

Главный тормозной цилиндр

2. Отпустите педаль и повторно измерьте расстояние от накладки площадки педали до пола в свободном состоянии. Это расстояние должно быть 140 мм. Разница размеров, полученных в результате двух замеров, и является полным рабочим ходом педали, который должен быть 55 мм.

3. Проверьте свободный ход педали тормоза, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке значение свободного хода, оно должно быть 3 _ 8 мм. Несоответствие свободного хода указанному значению может быть вызвано следующими причинами:

— повышенный люфт в соединении вилки толкателя вакуумного усилителя и педали, что может быть следствием износа пальца вилки;

— заедание поршней в главном тормозном цилиндре;

— заедание плунжера в усилителе тормозов.

4. Если рабочий ход педали больше значения, приведенного в п. 2, то это указывает на наличие воздуха в гидроприводе тормозов или на предельный износ накладок тормозных колодок, тормозных дисков или барабанов. Удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы», с. 200) или замените тормозные колодки (см. «Замена тормозных колодок тормозного механизма переднего колеса», с. 208; «Замена тормозных колодок тормозного механизма заднего колеса», с. 211), диски (см. «Замена тормозного диска», с. 210) или барабаны (см. «Снятие и установка тормозного барабана», с. 210).

Если нажатая до упора и удерживав-мая в этом положении педаль постепенно перемещается к полу, значит, из гидропривода подтекает жидкость или неисправен главный тормозной цилиндр. Эти неисправности очень опасны, поэтому немедленно найдите место утечки и устраните ее или замените главный тормозной цилиндр!

Как показывает практика, во многих случаях переборка цилиндра в гаражных условиях не приводит к желаемому результату. Кроме того, главный тормозной цилиндр непосредственно влияет на безопасность движения, поэтому в данном подразделе описана только замена бачка и главного цилиндра в сборе.

Замена бачка главного тормозного цилиндра _

Вам потребуется ключ TORX Т25. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите пробку бачка.

3. . и откачайте из него тормозную жидкость, например, большим медицинским шприцем.

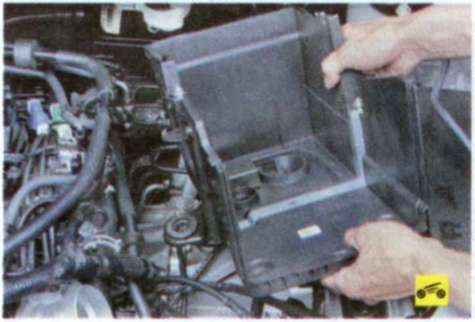

4. Снимите полку крепления аккумуляторной батареи (см. «Снятие и установка полки крепления аккумуляторной батареи», с. 308).

5. Нажмите на фиксатор колодки жгута проводов датчика уровня тормозной жидкости.

6. . и отсоедините колодку отдатчика.

7. Сожмите фиксаторы наконечника шланга к главному цилиндру привода выключения сцепления.

8. . и отсоедините шланг от бачка главного тормозного цилиндра.

Сразу же после отсоединения шланга от бачка заглушите его отверстие, не опуская шланг вниз. В шланге останется некоторое количество рабочей жидкости, после установки бачка и присоединения к нему шланга удалять воздух из гидропривода выключения сцепления не потребуется. Установите на бачок пробку, чтобы исключить попадание в него грязи.

9. Выверните винт крепления бачка к главному тормозному цилиндру.

Источник

Признаки неисправности выжимного подшипника Форд Фокус 2 и диагностика, причины поломки

Выжимной подшипник включатся при нажатии на педаль сцепления, поэтому определить неисправность возможно только в процессе переключения передач. Для контроля работоспособности механизма сцепления прислушивайтесь к звукам в процессе его работы. Если гидроподшипник при нажатии на педаль свистит, шумит или гудит, то потребуется его замена.

Так же в редких случаях причиной таких звуков может быть неисправность главного цилиндра сцепления. Чтобы определить вид поломки, придется снимать КПП. Другие признаки: неполное включение/выключение сцепления, вибрация, затруднительный ход педали.

На видео представлены примеры гула, свиста, а так же шума выжимного подшипника.

Видео: «Как гудит и шумит выжимной подшипник на Форд Фокус 2»

Видео: «Свист выжимного подшипника на Форд Фокус 2»

Причины неисправности ВП:

Как говорилось выше, для замены «выжимника» у Форд Фокус 2 потребуется демонтировать коробку скоростей. Чтобы грамотно снять механизм переключения передач, ознакомьтесь с устройством и расположением деталей, которые сначала потребуется отсоединить от коробки.

Ниже так же представлена схема сцепления с таблицей комплектующих деталей. 7А546 – это шарикоподшипник выжимного типа, замена которого и требуется. Отметим, что конструкция МКПП, а так же сцепления у авто с объемами двигателей 1.6 1.8 2.0 идентичны, поэтому демонтаж производится одинаково.

PNCКод деталиНаименованиеКоличествоМодификации
7550Диск Муфтыс 23.06.2003, до 15.01.2008, Focus 04-08/Focus C-MAX 03-07
75501255582Диск Муфты1.00228MM с 23.06.2003, до 15.01.2008, Focus 04-08/Focus C-MAX 03-07
7A564Ступица И Подшипник Выкл. Сцепл.с 23.06.2003, до 29.03.2004, Focus 04-08/Focus C-MAX 03-07 с 15.04.2004, до 15.01.2008, Focus 04-08/Focus C-MAX 03-07
7A5641590999Рабочий Цилиндр Сцепления1.00с 15.04.2004, до 15.01.2008, Focus 04-08/Focus C-MAX 03-07, 5-ступенчатая механическая- MTX75 с 23.06.2003, до 29.03.2004, Focus 04-08/Focus C-MAX 03-07
7L596Ремкомплект Сцепленияс 23.06.2003, до 15.01.2008, Focus 04-08/Focus C-MAX 03-07, 5-ступенчатая механическая- MTX75
7L5961385369Ремкомплект Сцепления1.00228MM, Альтернативный элемент, Обмениваемый элемент (новый за старый) с 23.06.2003, до 15.01.2008, Focus 04-08/Focus C-MAX 03-07, 5-ступенчатая механическая- MTX75
7L5961385810Ремкомплект Сцепления1.00228MM, Альтернативный элемент, Обмениваемый элемент (новый за старый) с 23.06.2003, до 15.01.2008, Focus 04-08/Focus C-MAX 03-07, 5-ступенчатая механическая- MTX75
7L5961385812Ремкомплект Сцепления1.00228MM, Альтернативный элемент, Обмениваемый элемент (новый за старый) с 23.06.2003, до 15.01.2008, Focus 04-08/Focus C-MAX 03-07, 5-ступенчатая механическая- MTX75
HB1Болтс 23.06.2003, до 15.01.2008, Focus 04-08/Focus C-MAX 03-07
HB11675713Болт С Шестигранной Головкой6.00M8 x 13MM с 23.06.2003, до 15.01.2008, Focus 04-08/Focus C-MAX 03-07
HB2Болтс 23.06.2003, до 15.01.2008, Focus 04-08/Focus C-MAX 03-07
HB21382114Винт9.00M10 X 45MM с 23.06.2003, до 15.01.2008, Focus 04-08/Focus C-MAX 03-07
HB3Болтс 23.06.2003, до 15.01.2008, Focus 04-08/Focus C-MAX 03-07, 5-ступенчатая механическая- MTX75
HB31430175Болт2.00с 23.06.2003, до 15.01.2008, Focus 04-08/Focus C-MAX 03-07, 5-ступенчатая механическая- MTX75
HS1Винтс 23.06.2003, до 15.01.2008, Focus 04-08/Focus C-MAX 03-07
HS11382634Болт С Шестигранной Головкой3.00M6 x 35MM с 23.06.2003, до 15.01.2008, Focus 04-08/Focus C-MAX 03-07

Снятие коробки передач Форд Фокус 2 и замена выжимного подшипника

Чтобы демонтировать КПП, сначала отсоединяются компоненты, которые крепятся к коробке передач непосредственно под капотом автомобиля. Затем снимаются приводные валы, а так же стартер, подушки и т.д уже под автомобилем. Для работы потребуются набор накидных ключей с трещоткой, два домкрата, монтировка, отвертка. Ниже изложено пошаговое руководство по снятию замене подшипника с фото.

Устройство, характерные поломки фрикционной муфты Ford Focus II и способы их устранения

  • Когда приходит время для замены сцепления Форд Фокус 2 или бережливость продлевает ресурс
  • Типичные неисправности муфты Ford Focus II
  • Последовательность демонтажа и установки фрикционной муфты

Седан второго поколения Ford Focus снискал звание самой популярной иномарки на просторах бывшего Советского Союза в период с 2005 по 2010 года. Это, конечно же не «порш» с его космическими технологиями, но свои деньги он отрабатывает на «ура». Экономичность, доступное обслуживание, качественные комплектующие и цена – вот основные преимущества компактного седана класса «С». Уже несколько лет, как выпускается третья генерация этой легендарной марки, основные механизмы трансмиссии которой практически не изменились по сравнению с предыдущей серией. Поэтому методы устранения поломок, можно предположить, будут аналогичны. В частности, опыт по замене сцепления на автомобиле Форд Фокус 2 может пригодиться в будущем владельцам нового поколения.

Общие сведения об устройстве фрикционной муфты Ford Focus II

В машине используется сухая однодисковая муфта с гидравлическим приводом управления и центральной диафрагменной пружиной. Ведущий и ведомый диски осуществляют передачу крутящего момента от двигателя на трансмиссию. Кожух фрикциона крепится шестью болтами к маховику мотора.

Основные детали сцепления:

  • выжимной подшипник;
  • ведомый диск;
  • корзина (ведущий диск);
  • гидропривод.

В кожухе закреплена диафрагменная пружина, которую балансируют с диском на заводе-изготовителе. По этой причине корзина должна меняться полностью.

Ведомый диск конструктивно состоит из двух стальных пластин, соединенных заклепками. Он расположен между маховиком и ведущим диском. Особые пластинчатые пружины, входящие в его комплект, нивелируют рывки при включении муфты и улучшают прилегание фрикционных накладок к плоскостям корзины и маховика.

Когда приходит время для замены сцепления Форд Фокус 2 или бережливость продлевает ресурс

Опыт эксплуатации автомобилей этой марки позволяет говорить о ресурсе механизма порядка 150 000 км. На самом деле все зависит от манеры вождения. Любите рвать с места с пробуксовкой, забываете убрать ногу с педали – будьте добры, готовьте кругленькую сумму уже спустя 50 000 км. В процессе работы ведомый диск имеет склонность к осевым перемещениям по шлицам первичного вала. Поэтому деталь сразу подлежит выбраковке при:

  • осевом биении более 0,5 мм;
  • задирах;
  • растрескивании;
  • замасливании;
  • неравномерном износе накладок;
  • ослаблении заклепочных соединений;
  • расстоянии от головок заклепок до рабочей поверхности накладки менее 0,2 мм.

Все приведенные дефекты приводят к рывкам и нестабильной работе не только муфты, но и всей трансмиссии.

Типичные неисправности муфты Ford Focus II

Рассмотрим, в каких случаях требуется замена сцепления Форд Фокус 2

или ремонт отдельных его узлов:

  • неполное выключение;
  • неполное включение;
  • повышенный шум при включении муфты;
  • вибрации;
  • затрудненное переключение передач.

Мастера рекомендуют одновременно ставить все новые детали, а не только износившиеся. Это объясняется трудоемкостью процесса, а ресурс неповрежденных элементов конструкции уже снижен и в скором времени они также потребуют замены. Как поступит – решает владелец.

Последовательность демонтажа и установки фрикционной муфты

Сразу стоит заметить, что если планируется ставить прежний нажимной диск, то следует пометить краской его взаимное положение с маховиком. Это поможет в последующем сохранить балансировку деталей.

Процедура замены сцепления Форд Фокус 2 начинается со снятия воздушного фильтра и АКБ, после чего работа осуществляется по пунктам:

  1. Открутить три болта крепления коробки передач со стороны моторного отсека.
  2. Поддомкратить машину и слить масло из КПП.
  3. Отвернуть нижнюю опору ДВС, гайки шаровых опор и вынуть приводы колес.
  4. Открутить и снять КПП.
  5. Отвернуть 6 болтов крепления корзины и удерживая маховик отверткой от прокручивания, снять деталь и ведомый диск.
  6. Произвести необходимую замену и прикрутить корзину, центрируя ее по трем штифтам маховика.

Последующие действия по сборке происходят в обратном порядке. Ведомый диск устанавливается так, чтобы надпись «Gearbox-side» была со стороны коробки передач.

Наличие элементарного набора ключей, домкрата и немного желания позволит владельцу Ford Focus II быстро привести автомобиль в рабочее состояние. Еще один немаловажный стимул – это сохраненные средства, которые можно истратить на покупку желанного аксессуара.

Посмотреть аналоги

ЦИЛИНДР СЦЕПЛЕНИЯ РАБОЧИЙ ГАЗЕЛЬ, 402, 405, 406 ДВ. (ГАЗ)

  • Доставка по Москве в пределах МКАД, Видное, Дзержинск, Бутово, Котельники при сумме заказа от 10000 рублей БЕСПЛАТНО
  • Доставка по России до транспортной компании при заказе на сумму от 3000 рублей БЕСПЛАТНО
  • Более подробная информация в разделе Доставка
  • Наличными
  • Банковской картой VISA, MasterCard, Maestro и МИР
  • Онлайн оплата на сайте, платеж осуществляется через платежный шлюз PayKeeper
  • Безналичный расчет по выставленному счету

Более подробная информация в разделе Оплата

Процедура возврата товара регламентируется статьей 26.1 федерального закона «О защите прав потребителей» .

  • Потребитель вправе отказаться от товара в любое время до его передачи, а после передачи товара — в течение семи дней;
  • Возврат товара надлежащего качества возможен в случае, если сохранены его товарный вид, потребительские свойства, а также документ, подтверждающий факт и условия покупки указанного товара;
  • Потребитель не вправе отказаться от товара надлежащего качества, имеющего индивидуально-определенные свойства, если указанный товар может быть использован исключительно приобретающим его человеком;
  • При отказе потребителя от товара продавец должен возвратить ему денежную сумму, уплаченную потребителем по договору, за исключением расходов продавца на доставку от потребителя возвращенного товара, не позднее чем через десять дней со дня предъявления потребителем соответствующего требования;
  • Доставка по Москве в пределах МКАД, Видное, Дзержинск, Бутово, Котельники при сумме заказа от 10000 рублей БЕСПЛАТНО
  • Доставка по России до транспортной компании при заказе на сумму от 3000 рублей БЕСПЛАТНО
  • Более подробная информация в разделе Доставка
  • Наличными
  • Банковской картой VISA, MasterCard, Maestro и МИР
  • Онлайн оплата на сайте, платеж осуществляется через платежный шлюз PayKeeper
  • Безналичный расчет по выставленному счету

Более подробная информация в разделе Оплата

Замена главного цилиндра сцепления Ford Focus 2

В случае наличия некоторых признаков, может потребоваться замена главного цилиндра сцепления Ford Focus 2. С большой долей вероятности рассматриваемая процедура понадобится, если сцепление выключается не полностью или функционирует с перебоями. Проведения работ собственными силами желательно производить с помощником. Нужно запастись минимальным инструментарием, состоящим из: набора накидных головок, гаечных ключей, плоскогубцев, крестообразной и плоской отвертки.

Демонтаж

Замена главного цилиндра сцепления Ford Focus 2 и его прокачка доступна для проведения своими силами. Обладая элементарными знаниями об устройстве автомобиля, необходимый инструментарий и напарника, данная процедура не займет много времени и сил. Комплекс работ следует начинать с демонтажа определенных узлов и деталей в такой последовательности:

  • Откручивается и снимается пробка резервуара главного тормозного цилиндра (ГТЦ). Емкость состоит из трех отделений, два из которых
  • предназначены для гидропривода системы тормозов, а третье взаимодействует с деактивацией сцепления;
  • При помощи спринцовки или 20-кубового шприца отбирается часть жидкости из бачка гидравлического привода;
  • Демонтируется полочка для крепления аккумуляторной батареи;
  • Шланги, подходящие к элементам ГТЦ, сжимаются в пучок;
  • Наконечник, размещенный на фитинге бака цилиндра, следует снять;
  • С использованием отвертки, отводится фиксатор концевика трубопровода гидропривода, который демонтируется;
  • С аккумулятора снимается минусовая клемма;
  • От кронштейновой части педали отсоединяется привод опции «круиз-контроль»;
  • Пучок держателя проводов снимается и отводится в сторону;
  • Используя отвертку необходимо утопить пару фиксаторов вилки толкателя в соответствующие пазы.

Основная часть

Дальнейшие манипуляции связаны с демонтажем педали сцепления и непосредственно заменой основного цилиндра:

  • Удерживая фланец рассматриваемого узла пассатижами, следует провернуть деталь в левую сторону до момента совпадения выступов с пазами, находящимися в отверстии кронштейна;
  • Отвинчиваются и убираются фиксирующие гайки в количестве 4-х штук;
  • Снимается педаль сцепления;
  • Посредством ниши в щитке, главный цилиндр гидропривода выводится в салон;
  • При необходимости производится замена деформированных и изношенных элементов предохранительного кожуха и уплотнения;
  • Наконечник шланга смещается в сторону с последующим снятием;
  • Выполняется монтаж нового основного цилиндра блока сцепления с установкой всех элементов в порядке, обратном демонтажу. Также нужно ликвидировать воздух из системы гидропривода.

Прокачка сцепления

Извлечь воздух из цилиндров поможет прокачка. Эта операция будет иметь нужный эффект при правильной регулировке сцепления. Для проведения рассматриваемой процедуры в Ford Focus 2, потребуется выполнить следующие манипуляции:

  • Снимается колпак клапана;
  • Первый край трубки одевается на клапан, второй опускается в тормозную жидкость (ТЖ);
  • Педаль сцепления несколько раз выжимается, фиксируется на 3-5 секунд и оставляется в нижнем положении;
  • Клапан откручивается на 5-6 оборотов с удержанием штуцера переходников при помощи ключа;
  • В резервуар должна начать выливаться старая ТЖ;
  • Затем штуцер прокачки откручивается еще на полвитка с одновременным завинчиванием клапана и отпусканием педали сцепления, пока не выйдут все пузырьки воздуха;
  • Клапан закручивается, монтируется колпачок и пополняется уровень тормозной жидкости.

Проведение данной операции требует стабильного контроля уровня ТЖ, без допущения падения его ниже минимальной отметки. Кроме того, необходимо своевременно залить новую смесь, иначе прокачка пройдет впустую, поскольку система наполниться воздухом снова. На завершающем этапе требуется проверить работу всего узла. Для этого следует выжать педаль сцепления и провести наблюдение за поршневым толкателем. Величина его хода должна быть ограничена показателем в 28 мм. При значительных отклонениях (более 1 мм), необходимо произвести регулировку сцепления. Тип заливаемой жидкости должен соответствовать рекомендациям производителя. В противном случае возможно повреждение резиновых элементов узла, что чревато выходом сцепления из строя.

Рассматриваемая система имеет относительно простую, но надежную и проверенную конструкцию. Следовательно, с минимальными навыками и опытом, замена главного цилиндра сцепления Ford Focus 2, вполне доступна в домашних условиях. Если имеются сомнения или неуверенность в правильном проведении рабочего процесса, резонно прибегнуть к услугам ремонтников на станции технического обслуживания.

Замена главного цилиндра сцепления Форд Фокус 2 — Авто-Мото24.ру

Главный цилиндр сцепления Форд Фокус 2

Продолжаем рассматривать различные методы ремонта автомобиля Форд Фокус 2 в домашних условиях. На этот раз затронем тему сцепления, а именно замену его главного цилиндра. Очень часто данная деталь выходит из строя и когда это происходит, то эксплуатировать машину не представляется возможным. Главный цилиндр сцепления служит для передачи ножного усилия на педаль к вилке, которая механически отключает двигатель от трансмиссии и наоборот.

Основные неисправности системы сцепления Форд Фокус 2

Считается, что данный узел во всех автомобилях является относительно простым и легким в обслуживании. Однако это не означает, что его можно отремонтировать за пять минут. Каждому водителю необходимо контролировать работу сцепления и при возникновении первых признаков поломки, сразу же предпринять меры. Дело в том, что автомобиль без нормальной работы сцепления просто не способен передвигаться.Признаки неисправности сцепления:

  1. При полностью вдавленной педали затруднено включение скоростей.
  2. Частое падение уровня рабочей жидкости
  3. Шум при выключении сцепления
  4. Посторонние вибрации при включении сцепления.

Одной из частых поломок является выход из строя главного цилиндра, поэтому вам необходимо всегда контролировать уровень рабочей жидкости в бачке и своевременно доливать её. Если же избежать неисправности данного узла не удалось, то вам нужно провести его замену, о чем пойдет речь ниже в данной статье.

Инструкция по замене главного цилиндра сцепления Форд Фокус 2

Следует отметить, что данная процедура потребует наличие дополнительного помощника, иначе все операции будут даваться значительно тяжелее и дольше. Для начала вам нужно позаботиться про наличие всего необходимого инструмента.

Инструмент

  1. Набор гаечных ключей или торцевых головок
  2. Две плоские отвертки
  3. Медицинский шприц

  4. Емкость для отработанной жидкости.

Порядок выполнения работ

Итак, вы запаслись необходимым инструментарием и нашли помощника, теперь можно приступать к выполнению непосредственных работ.

  1. Желательно перед всеми работами освободить как можно больше свободного пространства. Для этого нужно снять аккумулятор и его полку, а также воздушный фильтр.

    Снятие АКБ

    Снятие короба АКБ

  2. Первым делом следует выкачать излишек рабочей жидкости из системы при помощи шприца. Открываем бачок и набираем жидкость в шприц. Повторяем процедуру пока уровень ТЖ не окажется на минимуме (согласно отметке на бачке).

    Бачок и цилиндр сцепления ФФ2

  3. Теперь необходимо отсоединить трубку, которая подводится к цилиндру сцепления. Данный шланг нужно освободить из крепления, поэтому берем отвертку и аккуратно поддеваем специальную скобу.

    Шланг поддеть отверткой

  4. Муфту с фиксирующей резинкой также освобождаем из кронштейна.
  5. Далее переходим к работам в салоне автомобиля. Здесь в первую очередь следует отключить датчик, контролирующий положение педали. Для этого отодвигаем фиксатор и вынимаем его из контактной панели. Также демонтируем пистоны, которые крепят жгут проводов.
  6. Педаль сцепления крепится к кузову на четырех гайках. Их нужно открутить ключом или головкой на «10».

    Кронштейн вид из салона

  7. Теперь нужно вытянуть цилиндр, педаль и трубки через специальное монтажное отверстие.
  8. Далее освободить трубку от цилиндра путем отщёлкивания фиксатора.
  9. Отсоединяем все наконечники и трубки.
  10. Когда тело цилиндра освобождено от всех трубок, то нужно вытащить его из кронштейна. Это делает путем поворота корпуса по часовой стрелке так, чтобы пазы кронштейна совпали со шлицами на цилиндре. Таким образом вытащить его.

    Цилиндр и кронштейн в сборе

  11. Теперь остается установить новый главный цилиндр сцепления на Форд Фокус 2 в порядке обратном вышеизложенному.
  12. Когда новый цилиндр будет установлен, вам нужно прокачать систему. Это делается также, как и для тормозного механизма. Накачиваете педалью давление и сливаете через специально отверстие излишки жидкости с воздухом. Тут вам понадобиться напарник.
  13. По окончанию всех работ проконтролируйте уровень рабочей жидкости и при необходимости долейте.

Нашим читателям, которым интересно не только читать, но и смотреть рекомендуем посмотреть видео по замене главного цилиндра сцепления на автомобиле Форд Фокус 2 ниже.

На этом инструкция окончена. Мы напоминаем, что залог успешной и долгой работы вашего автомобиля зависит от своевременного ремонта и надлежащего обслуживания машины. Удачи!

Замена главного цилиндра сцепления Форд Фокус 2

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
