А теперь самый простой способ

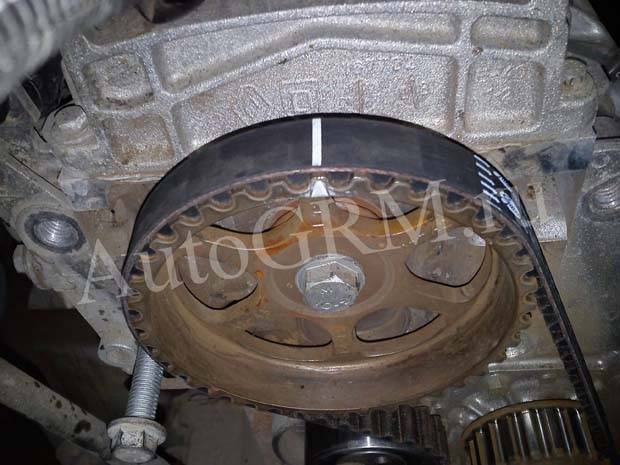

Выставляем метку распредвала просто вверх. Мы специально подогнали старую метку на ремне ГРМ для наглядности. Метка на сомом ремне может не совпадать из-за того, что плечи ремня между метками разные и с каждым оборотом она будет сдвигаться на два зуба. Если помучится, то через энное количество оборотов все метки встанут на свои места, но нам это не нужно.
Значок в кружочке понадобится если мы идем долгим путем, о нем в конце статьи.
Если старая метка на ремне и распредвале совпала, то и вторая на ремне и коленвале тоже.
Если у вас Логан поновее то звездочка распредвала будет выглядеть так.
Метим маркером метки на ремне, если они не сохранились, запоминаем какая распредвала. Отпускаем гайку натяжного ролика и снимаем ремень вмести с роликом.
Новый комплект ГРМ.
На новом ремне ГРМ есть метки и направление движения.
Прикладываем старый ремень к новому и поражаемся тому как четко совпадают все метки.
Ставим новый ремень ГРМ на место, совместив метки на ремне с метками на распредвале и коленвале. Натягиваем роликом используя обычное приспособление ВАЗ. Проверяем натяжку ремня, двумя пальцами проворачиваем длинную ветвь и если его можно вывернуть больше чем на девяносто градусов, то еще раз подтягиваем. Вот и все. Можно ставить на место все что сняли ранее.
Renault Symbol | Замена ремня привода генератора | Рено Симбол
Регулировка ремня генератора на Рено Логан и Лада Ларгус с ГУР и без кондиционера
Проверьте легкость вращения натяжного ролика и шкивов генератора и компрессора, они должны вращаться легко, без заеданий. По расхождению черных меток видно, что ремень убежал практически на один зуб.
Обводной затягиваем натяжной нет. Накидным ключом, за болт натяжного ролика проворачиваем его против часовой стрелки и фиксируем специально обученным электродом весь механизм натяжения ремня привода навесных агрегатов. Ремень заменяют в следующем порядке.

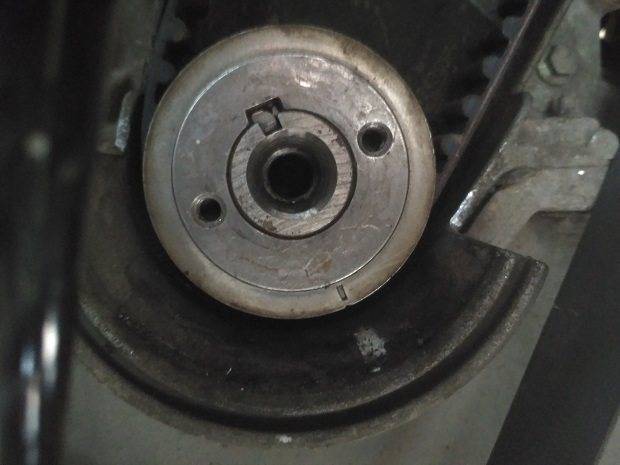

Так же на ней есть паз для фиксатора натяжного ролика ремня ГРМ, обозначен красной стрелочкой, о нем читаем далее. Если автомобиль эксплуатируется в городе, то при обрыве ремня, у водителя хватит времени, чтобы доехать до автосервиса. Снимаем нижнею крышку ремня ГРМ.
Удерживая ролик, снимите ремень 2 — натяжное устройство; 3 — шкив генератора; 4 — ремень привода генератора; 5 — шкив коленчатого вала. Проверьте затяжку болтов крепления генератора и натяжного устройства. Проверьте легкость вращения натяжного ролика 6 и шкива 3 генератора, они должны вращаться легко, без заеданий. Удерживая натяжное устройство 2, наденьте новый ремень 4 на шкивы коленчатого вала 5 и генератора 3 и отпустите натяжное устройство.
Объявления на НН.РУ — Авто
Натяжное устройство автоматически натянет ремень. Пустите двигатель и проверьте работу ремня. Модели с кондиционером 7.
Откручиваем болт коленвала, предварительно зафиксировав подходящим инструментом маховик. Так же можно включить пятую передачу, подложить под колеса упоры и зафиксировать тормозной диск на снятом колесе подходящим прутком. Снимаем шкив и установив фиксатор подводим коленвал до упора, например, отверткой толкая маховик. На звездочки коленвала кто-то тоже сделал метки.
Не сильно то им это помогло. Снимаем нижнею крышку ремня ГРМ.
Если у вас все было установлено правильно, то вы без труда вставите фиксатор распредвалов, мне же пришлось их немного довернуть. Итак, на данный момент у нас следующая диспозиция, коленвал повернут до упора в фиксатор, распредвалы зафиксированы нашей пластиной, метка на указателе ВМТ в верхнем положении, метки на моховике совпадают. Снимаем старый ремень ГРМ, демонтировав натяжной и обводной ролики.
Там целая куча болтов на 10 и один на 13, для наглядности покажу на новой. Так же на ней есть паз для фиксатора натяжного ролика ремня ГРМ, обозначен красной стрелочкой, о нем читаем далее.
Поставив новую прокладку и слегка смазав герметикам, устанавливаем водяной насос на место.
Замена ремня генератора/как поменять ремень генератора Рено Логан 1.4 (Renault Logan 1.4)
Достаем комплект ГРМ, в нем обязательно должен быть болт шкива коленвала помимо самого ремня и двух роликов. Устанавливаем обводной и натяжной ролик, обязательно фиксатор ролика должен попасть в паз на помпе. Обводной затягиваем натяжной нет.
Устанавливаем новый ремень ГРМ. Сначала на коленвал, помпу и обводной ролик, распредвалы и натяжной ролик. Снимаем фиксатор распредвалов и шестигранником натягиваем ремень до совпадения указателей на натяжном ролике.
Create an account or sign in to comment
Фиксатор ставим на место. Затягиваем натяжной ролик и видим, что ремень поставлен не той стороной, надписи то должны читаться, хоть тут и нет направления вращения, но все же придется переставить.
Крышки ремня газораспределительного механизма: Ремень привода газораспределительного механизма: При замасливании, появлении трещин, износа зубьев, расслоений и подобных дефектов ремень нужно заменить. Следует выяснить и устранить причину замасливания; Фирма Renault рекомендует заменять ремень привода газораспределительного механизма при каждом его снятии, а также заменять натяжной и обводной ролики.
Фиксация распределительных валов с помощью приспособления фирмы Renault — зафиксируйте положение распределительных валов с помощью приспособления фирмы Renault Mot. Паз А , в который должен войти выступ натяжного ролика — при установке натяжного ролика следите за тем, чтобы выступ ролика правильно вошел в паз А Рисунок 3.
Замена на авто с ГУР и кондиционером
Обычно такая комплектация встречается в моторах 1.6, реже в 1.4. В этом случае замена самая сложная, так как приходится продевать ремень через дополнительные шкивы. Для замены выполните следующие действия:

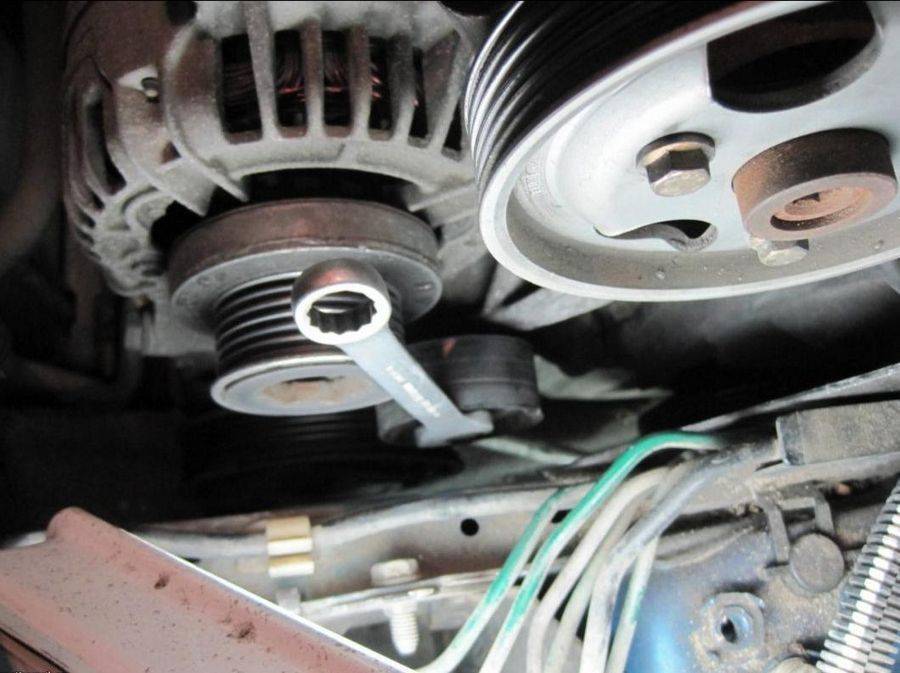

Наденьте накидной ключ или головку «на 13» на крепежный болт натяжного ролика. Преодолевая усилие, открутите крепеж.
Зафиксируйте кронштейн ролика
Для этого необходимо в его отверстие вставить шестигранник на 6 миллиметров.
Осторожно снимите ремень со всех шкивов.

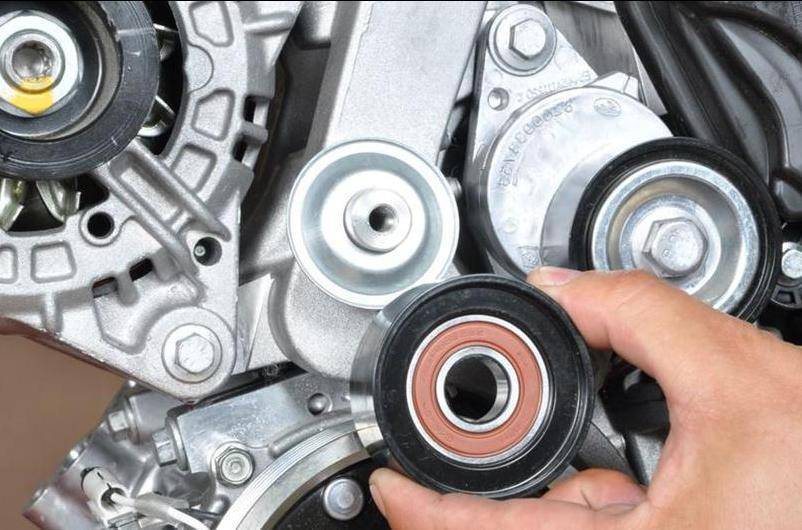

Если предполагается замена роликов приводного механизма, то с помощью ключа на 13 необходимо открутить болт и убрать защитную крышку. После этого достается и сам ролик
По аналогичной технологии демонтируется натяжной ролик
Обратите внимание, что он снимается с кронштейном.
Установите новые ролики на место.
Далее следует уложить ремень на все ролики, как он был одет до этого. Обратите внимание, что шкивы вспомогательных устройств – шестиручьевые, а ремень имеет пять ручьев
Укладывайте ремешок так, чтобы он был смещен к внутреннему краю, а наружный ручей оставался свободным.
Прокрутите за коленчатый вал весь привод три оборота, чтобы ремень сел на шкивы.
Основные сложности – сделать все правильно в ограниченном пространстве.
На остальных моделях
Инструкция для моторов только с ГУР или без каких-либо дополнительных систем аналогична вышеописанной за тем исключением, что вам придется устанавливать ремень на меньшее количество шкивов. В модели только с генератором необходимо ослабить крепеж самого генератора, чтобы уменьшить натяжку и достать ремень.
Замена ремня ГРМ
Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня. После этого можно снимать ремень со всех шкивов, помогая себе отверткой
При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент
После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.
Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.
Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.
Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.
Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.
Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.
Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.
После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.
После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.
Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.
Видео:Замена ГРМ Рено 1,6 16V (K4M) Логан, Дастер, Сандеро, Ларгус, Логан2, Сандеро2
После поднятия машины вынимаете съемник и герметиком крепите заглушку, а сверху — новые резиновые распредвалы. Их лучше смазать маслом и дослать на место, легко постукивая по кругу молотком. Они должны стоять ровно, без перекосов. Затем устанавливаете ресивер.
Печать
Замена Натяжного Ролика Рено Логан – Автоновости и советы по ремонту автомобиля
Генератор и ремень генератора Рено Логан
Генератор Рено Логан, как и любого другого автомобиля, призван обеспечивать электроэнергией все его системы. Устройство действует за счёт постоянного вращения ротора, который оснащён ременным механизмом.
Исправный ремень генератора Рено Логан — залог эффективной работы электроники: если элемент рвётся, то передвижение становится невозможным. Состояние детали следует контролировать, чтобы она служила необходимое количество времени.
Дефекты и признаки износа говорят о том, что пора выполнить замену, которую можно провести своими руками.
Когда менять и как выбрать
Ресурс работы ремня для 8КЛ и 16КЛ агрегатов с объёмами 1.4 и 1.6 л рассчитан на 60 тысяч км пробега, после которых ремешок следует поменять. Это касается моделей фазы 1 (2006, 2007, 2008 года выпуска) и фазы 2 (2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2021 г.в.).
Ремень нужно заменить, если есть такие дефекты:
На боковинах есть расслоения и трещины. Поверхность зубьев изношена. Имеются следы масла.
Неправильное расположение при установке может стать причиной обтрёпанных краёв, а масляные пятна указывают на протечки в области сальников коленвала. Присутствие их на шкиве (демпфере) способствует недостаточному сцеплению, и ротор прокручивается.
Степень натяжения — также важный фактор: если оно слабое, то ремень проскакивает, и генератора работает не на полную силу.
Можно услышать, как он свистит и шумит во время того, как авто заводится, чаще всего — в холодную погоду, а АКПП ходит разболтанно.
Установка новых комплектующих должна проходить с учётом рекомендаций производителя Renault Logan. Оптимальным вариантом является установка оригинальных деталей. Артикул ремня для моделей без кондера — 5РК1110 (8200841132). Обязательно стоит учитывать размер и длину изделия.
хорошими качественными показателями отличаются детали от Fenox, Francecar, Mitsubishi. Каталожные коды некоторых деталей: 8200022774 — генератор 120А, 110616 — механизм свободного хода, 8200660040 — генератор на Логан 1.6 л (82HP), al21201o7 — для двигателей 1.4 (k7j) и 1.6 л. Характеристики оригинальных деталей выше, чем у аналогов, как и стоимость.
Как определить, что натяжной
механизм пора менять ?! ответ вролике . Кайфовые знания оРено …
Замена приводного ремня РЕНО ЛОГАН
Ремонт Рено Логан
. Смазываем ролики новой супер смазкой от ВМПавто.
Иногда на разборках предлагают оригинальные б/у запчасти, которые можно купить по выгодной цене. Производитель рекомендует устанавливать устройства от Bosch и подбирать их в соответствии с номером из каталога.
Особенности замены
В зависимости от комплектации автомобиля будут отличаться особенности ремонта, снятия ремня генератора на Рено Логан и установки нового элемента
В сети есть много фото и видео, которые подскажут, как разобрать, снять и поставить ремень генератора и поменять ролики, и на что обратить внимание
Комплектация включает ГУР и кондиционер
При наличии гидроусилителя руля и кондиционера менять ремень следует по такой инструкции:
- Работать со снятой клеммой напряжения аккумулятора, а под двигатель подкладывать шайбочки, чтобы он приподнялся.
- Снимается переднее правое колесо и защитный кожух мотора.
- Болт крепления ролика ключом на 13 поворачивают по часовой стрелке, одновременно прутом (длина диаметра 5–7 мм) фиксируется кронштейн натяжителя.
- Ролик достаётся из корпуса после выкручивания двух болтов крепления.
- Сборка выполняется в обратном порядке.
Вместе с ремнём следует заменить и ролики, и их составные элементы (кольца, приводы).

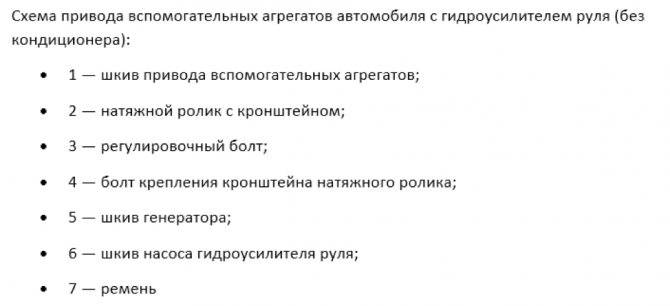

Комплектация с ГУР без кондиционера
Отсутствие кондиционера несколько изменяет схему ремонта ремня генератора. Чтобы сменить ремень и ролики, не нужны специальные инструменты. Они могут потребоваться только при необходимости подключения нового генератора.
Интересно! Такая комплектация чаще всего встречается у восьмиклапанников с мотором 1.6 л, у авто 16V — реже.
- Сначала стоит проверить натяжение ремня, для чего в моторном отсеке его необходимо сжать и убедиться в исправности подшипников. При повышенном натяжении крепёжные шайбы ослабляются, при недостаточном — подтягиваются;
- После ослабляется регулировочный винт, меняется обводный ролик и подшипник;
- Обновляются все детали, требующие замены, и происходит сборка в обратной последовательности;
Замена привода на авто без кондиционера.
Это актуально для владельцев первого поколения Рено Сандеро и Рено Логан.
На Рено Сандеро ремень генератора должен устанавливаться при помощи специального устройства – тензометрического тестера. Это связано с тем что на авто без кондиционера и гидроусилителя на двигателях нет специального устройства – натяжителя ремня. Поэтому необходимо оценивать натяжение вручную или при помощи тестера. Регулировка осуществляется затягиванием болтов ролика. Перенатяжение ремня чревато преждевременным выходом из строя роликов и подшипников генератора.
Для такого типа силового агрегата используется другой тип ремня – 5К1110. Он так же пятиручьевой, но его длина меньше – 1110 миллиметров.
Меняем ремень генератора Renault Logan самостоятельно: инструкции с фото
Главная задача двигателя – превращение энергии от сгорания топлива во вращательное движение, которое передается далее к другим узлам автомобиля. Если ремень ГРМ служит для синхронизации коленчатого и распределительного валов, то приводной ремень используется для передачи вращательного движения от коленвала к вспомогательным системам.
Схема приводного ремня в «Рено-Логан» зависит непосредственно от комплектации транспортного средства. В автомобилях Renault Logan приводной ремень обязательно соединяет коленвал и шкив генератора. Дополнительно (в зависимости от комплектации) ремешок также может приводить в движение шкивы следующих устройств:
- гидроусилителя руля;
- системы кондиционирования;
Всего существует три варианта: без ГУР и кондиционера, только с усилителем руля и полная комплектация (со всеми системами). Естественно, чем больше шкивов используется в конструкции двигателя, тем дольше будет проходить замена, поскольку владельцу придется натянуть ремень на каждый из роликов.
Критический износ ремешка может привести к проскальзыванию, что в итоге отразится на работе систем, которые он обеспечивает. Возможны проблемы с генератором, системой кондиционирования, гидроусилителем руля.
Если они проявляют нехарактерное поведение, обязательно начните диагностику с осмотра приводного ремня. Самый главный признак необходимости замены – появление характерного свиста. Это говорит о наличии провисания.
Проверка и замена вспомогательного приводного ремня Рено Меган
/ Renault/ renault-megane/ Техническое обслуживание/ Проверка и замена вспомогательного приводного ремня
Масло для двигателя ВАЗ-2106
Проверка и замена вспомогательного приводного ремня
БЕНЗИНОВЫЕ ДВИГАТЕЛИ
без Автомобили гидроусилителя рулевого управления и без кондиционирования системы.
Выполните следующие операции.
1.Проверьте ремня натяжение нажатием пальца на него между генератора шкивами и коленчатого вала. При нажатии с 100 усилием Н (10 кгс) прогиб ремня должен Для 8-12 Нм.
составлять проверки натяжения можно использовать безмен-весы, оттягивая крючком ветвь ремня.
2.регулировки Для натяжения ремня ослабьте болт генератора крепления к натяжной планке.
3.Ослабьте затяжку крепления болта генератора к кронштейну.
4.Отрегулируйте натяжение затяните и ремня болт крепления генератора к натяжной моментом планке 21 Нм.
5.Затяните болт крепления генератора к моментом кронштейну 44 Нм.
6. Для замены ремня ослабьте натяжение его (см. выше) и снимите ремень с приводных Установите.
7. шкивов новый ремень и отрегулируйте его Автомобили.
натяжение, оборудованные системой кондиционирования. На автомобилях logan Renault, оборудованных системой кондиционирования воздуха, два возможны варианта компоновки вспомогательных агрегатов: кондиционера компрессор и генератор могут быть установлены с сторон разных двигателя либо с одной стороны, в случае первом на автомобиле используются два приводных один: ремня для привода генератора, второй привода для компрессора кондиционера. Во втором случае один применяется приводной ремень, натяжение которого натяжным регулируется роликом,
На автомобилях, в которых генератор и кондиционера компрессор расположены с разных сторон двигателя, приводных замену ремней выполняйте в следующем порядке.
1.ремень Снимите привода компрессора кондиционера, разрезав Замените.
2.его ремень привода генератора (см, выше).
3.держатель Установите ремня (входит в комплект поставки привода ремня компрессора кондиционера) в нижней части коленчатого шкива вала.
4.Наденьте ремень на шкив кондиционера компрессора и заведите его за держатель, который шкив на установили коленчатого вала,
5.Сдвиньте держатель закрепленным с ремня на нем ремнем по шкиву коленчатого часовой по вала стрелке, насколько позволит усилие Установите,
6.рук специальный крючок (входит в комплект ремня поставки привода компрессора кондиционера): одной цепляется он стороной за кронштейн крепления компрессора, а второй (загнутой более) — за ремень. Крючок устанавливают для чтобы, того верхняя ветвь ремня не соскочила со компрессора шкива кондиционера.
7.Проверните коленчатый вал, ремень чтобы наделся на его шкив.
8.Снимите ремня держатель и крючок. Данные приспособления одноразовые, использования после их можно выбросить.
9.Проверните коленчатый два на вал оборота, чтобы ремень привода кондиционера компрессора занял правильное положение на шкивах.
На которых, на автомобилях генератор и компрессор кондиционера расположены с стороны одной двигателя, замену приводных ремней следующем в выполняйте порядке.
1.Откройте капот и немного регулировочный выверните болт устройства натяжения ремня.
2.правое Снимите переднее колесо и брызговики двигателя с стороны правой (см. «Снятие и установка брызговиков и защиты двигателя картера»)
3.Выверните два болта крепления ролика натяжного и снимите его
Натяжной ролик при заменяйте каждой замене ремня.
4.Установите натяжной новый ролик, не затягивая до конца болты крепления его.
5.Установите новый приводной ремень.
ремень Укладывайте на шкивы таким образом, чтобы ручей внешний шкивов оставался свободным.
6.Отрегулируйте приводного натяжение ремня с помощью регулировочного болта.
изготовитель-Завод рекомендует проверять натяжение ремня и его контролировать при регулировке с помощью специального тестера тензометрического. В связи с этим данные о величине при усилия прогибе ветви ремня на определенный технической в размер документации отсутствуют.
На практике можно приблизительно первоначально оценить правильность натяжения ремня по «большого правилу пальца»: надавливая на ветвь ремня пальцем большим и определяя прогиб с помощью линейки. этому Согласно универсальному правилу, если расстояние центрами между шкивов составляет от 180 до 280 мм, должен прогиб быть примерно 6 мм.
Этим способом продиагностировать можно только чрезмерное ослабление ремня, для поэтому точной проверки и регулировки натяжения сервис в обратитесь.
7.Затяните болты крепления натяжного моментом ролика 21 Нм.
8.Проверните коленчатый вал на три оборота полных, чтобы ремень занял правильное шкивах на положение.
9.Повторно проверьте натяжение ремня и необходимости при повторите регулировку.
10.Установите детали в обратном, порядке снятию.
2163-13-12-011

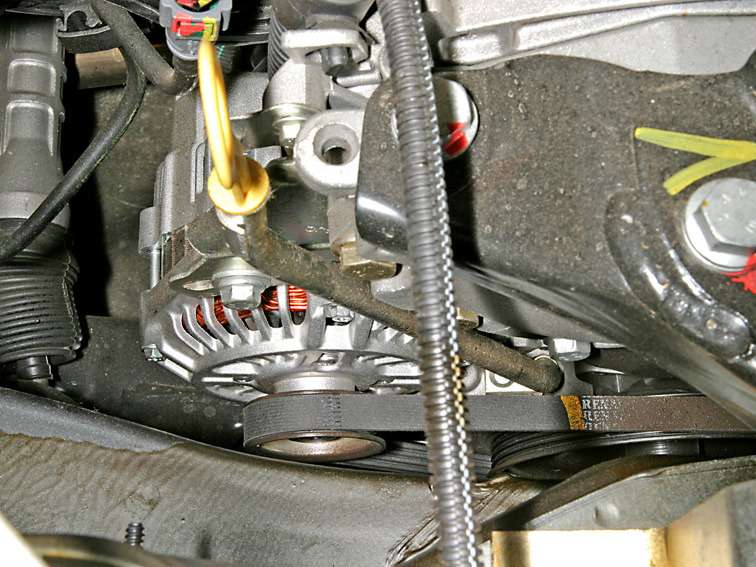

Большим пальцем руки нажимаем на ремень посередине между шкивами генератора и коленчатого вала.
При усилии нажатия ~ 10 кгс прогиб ремня должен составлять 6–8 мм.
Для натяжения ремня снимаем правый грязезащитный щиток моторного отсека.
Ослабляем затяжку болта 2 нижнего крепления генератора и болта 5 крепления генератора к натяжной планке. Отодвигая монтажной лопаткой генератор от блока цилиндров двигателя, натягиваем ремень. Затягиваем болты крепления генератора.
Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя как самого ремня, так и подшипников генератора.
При замене ремня ослабляем его натяжение (см. выше) и снимаем ремень со шкивов коленчатого вала и генератора.
Маркировка ремня привода генератора на автомобиле без гидроусилителя руля и без кондиционера — 4РК 718 (четырехручьевой, длиной 718 мм).
Устанавливаем ремень привода генератора в обратной последовательности и регулируем его натяжение. Для точной проверки натяжения ремня необходимо обратиться в сервис.
[Замена ремня привода вспомогательных агрегатов 16-клапанного двигателя Renault Logan/Sandero] [Проверка состояния и замена ремня привода ГРМ 8-клапанного двигателя Renault Logan/Sandero] [Как сэкономить на ТО Renault Logan/Sandero до 6500 руб.] [ТО Renault Logan/Sandero на 15 тыс. км пробега] [ТО Renault Logan/Sandero на 60 тыс. км пробега] [ТО Renault Logan/Sandero на 90 тыс. км пробега] [Инструмент, необходимый для проведения технического обслуживания Renault Logan/Sandero]
Замена ремня привода вспомогательных агрегатов 8-клапанного двигателя Renault Logan/Sandero
Артикулы
Всем водителям Рено Логан известно, что ремешки дополнительного оборудования помечаются артикулами:
Артикул — 77001-11671
- 77001-11671 либо 82008-33541 – 5K 1747 для укомплектовки с ГУР и кондиционером;
- 82008-41132 либо 82000-61673 – 5K 1110 с ГУР-ом без кондиционера;
- 82002-11651 либо 60015-48021 – 4PK 718 только ГУР.
Артикул — 5K 1110
5К — «пять ручьев», а следующие за ними цифры – обозначают длину ремня.
Если говорить о натяжных устройствах, можно приобрести ролик с автоматикой или же только ролик. Артикулы рекомендуются:
Артикул — 82002-77606
- 77001-02872 или 82002-77606 – ролик натяжитель;
- 82008-49831 – ролик кронштейн;
- 82001-04754 – ролик.
Артикул — 82008-49831
Заменители
5K 1747:
- 306-92(ASAM);
- QZ5PK-1747(QUARTZ);
5K 1110:
- 05000-51110(MEYLE);
- 19879-47926(BOSCH);
- 27526(ASAM);
- 86531-0205(GATES).
4PK 718:
- 0053-039 (FLENNOR);
- 287-69 (FEBI);
- 306-78 (ASAM);
- 6292-8769 (SWAG);
- 8653-10039 (GATES).
Артикул — 4PK 718
