Эксплуатация, модификации и замена регулятора напряжения на ВАЗ 2114

Штатные регуляторы напряжения для ВАЗ 2114 обладают особенностью, которая связана с тем, что он выполнен в сборе со щеткодержателем. При том что эти два устройства выполняют разные функции, они собраны в неразъемный прибор и при выходе из строя одного из них, снимать приходится весь комплект.

Сигналом для проверки и замены РН может послужить низкое напряжение бортовой сети ВАЗ 2114 или падение уровня освещенности фарами. Определить это возможно, наблюдая за емкостью бортового аккумулятора. При падении напряжения выдаваемого генератором АКБ плохо заряжается и емкость батареи падает. Если при контроле РН на холодном двигателе напряжение значительно ниже 14,6 В, то регулятор требуется заменить.

В то же время, если РН находится в исправном состоянии, а при проверке щеточного узла установлено, что щетки износились или подгорели, то менять придется весь комплект в сборе. Делать это нужно если они выступают из щеткодержателя менее чем на 5 мм.

Замена регулятора напряжения ВАЗ 2114 возможна своими руками. Это процесс относительно несложный, но требует аккуратного подхода.

Расположение регулятора напряжения на генераторе ВАЗ 2114

Туда, где находится регулятор напряжения на ВАЗ 2114 доступ открытый и ничего не мешает производить работы. Размещается РН под пластиковой крышкой генератора, которая закрывает всю контактную группу этого электроагрегата.

Перед началом работы необходимо отсоединить контактные провода от аккумулятора.

• Затем надо найти контактный привод с колодкой, которая одевается на вывод генератора «D». Эту колодку требуется отсоединить.
• Снять защитный резиновый колпачок с вывода «+». Ключом на «13» открутить гайку, которая закрепляет на контактной шпильке внешние провода и снять их со шпильки.
• Отщелкнув три зажима по сторонам пластиковой крышки, снять ее. Надо помогать при этом плоской отверткой отжать ее края по окружности от площади соприкосновения с корпусом генератора.
• Регулятор напряжения закрепляется двумя винтами. С помощью крестовой отвертки их требуется выкрутить.
• Отключить колодку проводов, подходящих к РН и вытащить корпус регулятора вместе со щетками.
• Установка нового РН выполняется в обратном порядке. При этом необходимо хорошо зачистить все контакты и проконтролировать плотность их закрепления, в противном случае показатели этого прибора могут быть неправильными.

Помимо штатных регуляторов допускается применение других устройств, которые поддерживают заданные характеристики. К таким приборам относятся термооптимизированный РН «РЕНАТО» и трехуровневый регулятор напряжения.

1. РН «РЕНАТО» регулирует зарядку в пределах напряжения 13,6 — 14,7 В, в зависимости от того какая поддерживается температура электролита в АКБ. Термодатчик устанавливается на аккумуляторной батарее и соединяется проводом с РН. Продается в комплекте с регулятором.
2. Трехуровневый РН предназначен для того, чтобы продлить срок службы АКБ. Кроме того он обеспечивает оптимальное напряжение генератора в разных условиях работы и соответственно более эффективную работу светотехнического оборудования и отопительной системы машины.

Трехуровневый регулятор напряжения для ВАЗ 2114

Конструкция этого прибора включает в себя трехпозиционный переключатель, имеющий несколько положений и соответственно режимов:

• в положении минимум, обозначенным как «min», поддерживается напряжение 13,6 В. Это положение предусмотрено для работы в сложных условиях — при высокой температуре воздуха, более плюс 20 градусов, длительном движении «в гору» или в пробках;
• в среднем положении переключателя, обозначенном «norm», напряжение соответствует 14,2 В. Этот режим предусматривает работу генератора при прогретом двигателе и температуре окружающего воздуха от нуля до плюс двадцати градусов;
• при установке переключателя на «max» РН поддерживает напряжение в пределах 14,6 — 14,7 В. Такой режим требуется при холодном запуске, работе двигателя в условиях низких температур и при полной нагрузке от включенных потребителей.

Трехуровневый РН заводского изготовления устанавливается без особых сложностей. На место старого регулятора вставляется новый щеткодержатель, проводка от него пропускается через пластиковую крышку генератора. Новый прибор крепится на корпус моторного отсека в любом удобном месте и обеспечивается надежный контакт на «массу». Провод соединяющий сам прибор и щетки должен быть изолирован от высоковольтных проводов и корпуса машины. Более подробно о том как устанавливается 3-х уровневый регулятор мы предлагаем посмотреть видео:

https://youtube.com/watch?v=lnpkuDLN8IY

голоса

Рейтинг статьи

Сколько должен выдавать генератор

С помощью вольтметра либо мультиметра, меряют силу тока, его напряжение и сопротивление. При нормальной работе генератора, на АКБ с него должно приходить от 5В до 14,5В. Если зарядный ток находится за пределами указанного диапазона, значит, надо искать неполадки.

Т.к. батарея и генератор связаны между собой напрямую, то замер напряжения можно сделать двумя способами — на генераторе или прямо на АКБ. Во втором случае, достаточно подключить в любой последовательности мультиметр к банкам. Если используется нагрузочная вилка, то надо соблюдать полярность ее присоединения к клеммам.

Нормальной сетевой разницей потенциалов считается значение 12 вольт и выше. Если отключить потребители энергии и завести мотор в режиме холостого хода, то прибор обязан показать напряжение на АКБ 13,5-14В. Более низкие значения (например, 13,3-13,8В) свидетельствуют об отклонениях.

Также не лишним будет замерить силу тока. Количество ампер, которые АКБ получает от генератора, для разных автомобилей различно и зависит от потребителей электроэнергии. Для измерений, надо завести мотор и дать нагрузку на источник тока. При запущенном двигателе и выключенных потребителях, зарядный ток будет 6-10А. Потом пойдет заряд батареи, сила тока начнет снижаться. После включения фар, габаритных огней и обогрева, зарядный ток должен повыситься. Если нет – в системе неисправность.

Более точные данные о силе тока при различных нагрузках на разных оборотах двигателя можно найти в специальных таблицах.

Также полезно замерить сопротивление элементов генератора: статора, ротора и диодного моста. Резистентность ротора меряется на обмотке. Для этого надо соединить щупы мультиметра с контактными кольцами. При значениях 2,3-5,1 Ом можно считать, что все в порядке. Ток в обмотке должен быть в пределах 3,0-4,5А. Рабочее сопротивление – 0,2Ом.

Контролируя диодный мост, надо не столько замерять показатели, сколько убедиться в том, что сопротивление есть вообще. Лишь бы прибор не выдавал нулевые значения. Меряют попарно – «плюс» и все пластины на его стороне, а затем так же «минус».

Нет зарядки Ваз 2109

>Во время езды на автомобиле всегда нужно обращать внимание идет ли зарядка аккумулятора. Аккумулятор Ваз 2109 нужен только для того, чтобы завести двигатель

Во время работы двигателя все электроприборы Ваз 2109 работают от . Естественно, если генератор перестает работать, то аккумулятора хватает ненадолго.Как понять, что пропала зарядка аккумулятора? На панели приборов есть штатный вольтметр. По его показаниям очень хорошо видно, работает генератор или нет. Когда двигатель Ваз 2109 работает, вольтметр должен показывать напряжение порядка 13.5 — 14 В. Если вы обратили внимание, что стрелка все время наклонена вправо, то есть напряжение бортовой сети менее 12В, значит нет зарядки от генератора. Также очень удобно смотреть напряжение бортовой сети Ваз 2109 с помощью цифрового тахометра. Он с точностью до десятых вольта меряет напряжение с генератора.

Генератор Ваз 2109

У меня недавно была такая ситуация: еду и вижу, что напряжение на вольтметре панели приборов около 11 Вольт. Ясно, что-то с генератором. Ну и как обычно, нет времени чтобы ремонтировать, на улице темно и холодно, гаража нет. Ну и как всегда ездить на машине нужно каждый день, без этого никак. Поэтому на ночь каждый день ставил аккумулятор на зарядку, а с утра полностью заряженный аккумулятор ставил на машину и ездил.Если ездить только в светлое время суток, то есть без фар, то аккумулятора может хватить на несколько дней. Если, как ездил я, приходится с утра ехать на работу в темноте, то вечером аккумулятор сядет полностью. Конечно, все зависит от того, как часто Вы будете глушить и заводить двигатель. Очень много энергии аккумулятора тратиться именно для вращения стартера, так же можно стараться ездить без , тогда аккумулятор нужен только для работы системы зажигания и световой сигнализации(стопы, повороты). До недавнего времени я считал, что каким бы севшим аккумулятор не был, то Ваз 2109 всегда можно завести с толкача. Оказалось это неправда. Есть определенная степень разряда, когда у стартера уже не хватает сил прокрутить коленвал, но на хватает. Толкнул, сунул передачу, завелась и все нормально. Однако, если аккумулятор полностью севший, у него не хватает силы даже на формирование искры. , не толкай, Ваз 2109 уже не заведется пока не подзарядишь аккумулятор. Но все таки, что же делать если пропала зарядка аккумулятора Ваз 2109?. Ясное дело, не каждый из нас электрик и может проверить генератор со всеми его диодами, стабилизаторами и коллекторами. Самое первое, что нужно сделать, если перестал работать генератор Ваз 2109 — это проверка щеток генератора. Понять, что у Ваз 2109 неисправны или стерлись щетки просто. Включаем зажигание и смотрим на панель приборов.

Проверка исправности щеток генератора Ваз 2109

Если щетки неисправны, то при незаведенном двигателе не будет гореть лампочка зарядки аккумулятора. Или она будет светиться совсем тускло. После того, как Вы заведете двигатель лампочка продолжит тускло светить. Тусклое свечение видно только в темноте, в светлое время суток его не разглядеть. Если щетки исправны, то на незаведенном двигателе лампочка зарядки аккумулятора ярко горит, завели — сразу тухнет. Сразу надо отметить, что на Ваз 2109 до 1993 года выпуска стоят щетки старого образца. На новых Ваз 2109 устанавливают щетки нового образца, сразу со стабилизатором напряжения. Однако в продаже присутствуют как новые так и старые образцы щеток Ваз 2109. Стоимость щеток генератора Ваз 2109 порядка 3-5$. Замена щеток генератора Ваз 2109 — это очень просто, последовательность следующая: 1. Откидываем массу от аккумулятора

Откидываем массу Ваз 2109

2. Отсоединяем фишку от корпуса щеток генератора и откидываем провода от центральной шпильки генератора.

Отсоединяем провода от генератора Ваз 2109

Провода откинуты

3. Теперь откручиваем два болта крепления щеток к корпусу генератора Ваз 2109. И потихоньку извлекаем щетки из корпуса генератора.

Откручиваем болты крепления щеток генератора Ваз 2109

4. Если вы хотите, чтобы новые щетки прослужили долго, то необходимо почистить коллектор генератора. Для этого ослабляем гайку на кронштейне крепления генератора, ослабляем ремень и снимем его. Берем мелкую наждачную бумагу, прижимаем ее к коллектору, а сами вращаем генератор с помощью приводного колеса. Таким образом с коллектора удаляются графитовые наплывы от предыдущих щеток. И износ новых щеток будет долгим. 5. Теперь вставляем новые щетки в корпус генератора Ваз 2109 и зажимаем их.

Щетки генератора Ваз 2109

6. Садим обратно все фишки и провода генератора Ваз 2109.

Щетки генератора Ваз 2109 заменены

Проверяем работоспособность генератора как было указано выше.

Признаки неисправности генератора

В современных машинах поломки электрической системы — одни из распространённых. Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Самыми популярными признаками неисправности генератора являются:

• световая индикация аккумуляторной батареи на панели приборов;
• нестабильная работа АКБ (её выкипание или недозаряд);
• различная интенсивность света фар;
• посторонние звуки со стороны генератора.

Если вы заметили некорректную работу автомобиля, то, возможно, ток зарядки аккумулятора от генератора недостаточен.

Все неисправности электротехнического оборудования, к которому относится генерирующее энергию устройство автомобиля, являются механическими (деформация или поломка креплений, корпуса, нарушение работы подшипников, прижимных пружин, ремня привода и др.) или электрическими (обрывы обмоток, неисправности диодного моста, выгорание или износ щёток, замыкания между витками, пробои и пр.).

Не стоит списывать неработающий генератор со счетов: узнайте, есть ли ремкомплекты и запасные части. По возможности замените их. Если вы не можете самостоятельно осуществить ремонтные работы, то отдайте генератор в мастерскую. Многие умельцы сумеют восстановить агрегат без лишних затрат и в кратчайшее время.

Однако отдельные поломки требуют покупки нового устройства, генерирующего электроэнергию. Например, выходящий из строя подшипник, который впаян в корпус генератора не подлежит восстановлению или замене в большинстве случаев.

Помните, что поломка этого узла может быть вызвана не только износом и коррозией, но и плохим качеством элементов, комплектующих; чрезмерная нагрузка; внешнее воздействие солей, жидкостей, температур.

Скачет напряжение в сети автомобиля ваз 2114

Доброго времени суток!

Что это может быть? Реле-регулятор? Диодный мост? Я бы грешил на диодный мост, но если диод сдох то повышенная напруга была бы всё время, а тут просто переодические скачки. Или контакт где то про*бался?

Ставлю на таблетку.

Кстати две недели назад искал тему про то как выглядят хорошие подковы, так и не нашёл. Кто-то писал что там диоды залиты какой-то дрянью. Хотя мои проблемы решились просто подтягиванием гайки.

Это не вопрос, после работы поеду и куплю. Но методом тыка искать несправность тоже не метод.

ЗЫ Может 3-х уровневый регулятор заодно купить. давно хотел, вот и повод.

Ставлю на таблетку.

Здорова, давно не видно тебя было.

Блин, а почему скачками? Сдох бы и всё. А то нет, прыгает, как вошь.

Здарова! Из питерских Дима shameless ставил трёх уровневый, мучался куда тумблер поставить. Я тоже был готов к покупке (вроде 250р.), не понадобилось, может к зиме, тогда нужнее будет. А с диодным у меня лампа на панели подсвечивалась, хотя хрен знает, так тогда до конца и не разобрался. Да и менять легче! Хотя ты подшипники менял вроде, так что с закрытыми глазами перекинешь.

Подивись, люди по полторы штуки выкладывают за такое: http://www.autolada.ru/viewtopic.php?t=91647

Да и менять легче! Хотя ты подшипники менял вроде, так что с закрытыми глазами перекинешь.

Ага. Как обычно на стоянке пива, и менять. А с утра: Ё, моё, чёж я сделал то?

Так что поздравляю твою машину с двумя (надеюсь с одной) новыми деталями, рублей по 150. Вот где прелесть.

. а многоуровневый зачем? чтоб повышеную напругу имень? для музыки чтоли?

Доброго времени суток!

Что это может быть? Реле-регулятор? Диодный мост? Я бы грешил на диодный мост, но если диод сдох то повышенная напруга была бы всё время, а тут просто переодические скачки. Или контакт где то про*бался?

А кокое оно вообще должно быть?У меня комп показывает 13.7-14

А кокое оно вообще должно быть?У меня комп показывает 13.7-14

Кули делать, ребята? Где косяк?

Вопросы: — Могли быть брак по совпадению и в новом диодном мосте и регуляторе 3-х уровневом? — Почему дидный мост так глючит (новый) но тестером всё идеально прозванивается? — Могло ли при скачках напряжения повредить чтото в блоке индикации и лампочка разрядки тлеет потому что с ней проблема а не с генератором?

диодный мост только выпрямляет, еслиб накрылся то мощность тока упала, а напругу регулятор выставляет. менять!! а многоуровневый зачем? чтоб повышеную напругу имень? для музыки чтоли?

Из личного-Это уже выяснилось потом. Напряжение 17 вольт.Все по толмуту,получается все диоды целые,а U=17.Поменял штук 5 реле зарядки.=17. Итог- что то там навернулось в диоде,по проводимости все нормально,а вот в одном сопротивление было выше чем в других.Поменял диод(поставил что было,другой маркировки),все стало нормальноU=14,но тока магнитофон стал петь. Так что может и диодный мост.Правда на панели вполнакала горела лампочка зарядки,но видно было токо в темное время.

ПОЛОМКИ ГЕНЕРАТОРА

Неисправности генератора ВАЗ 2114 можно условно разделить на «механические» и «электрические». Давайте в таком порядке их и рассмотрим.

НЕИСПРАВНОСТИ ИЗ РАЗРЯДА «МЕХАНИЧЕСКИЕ»

Косвенным подтверждением наличия такой поломки служит повышенная шумность генераторной установки во время работы двигателя автомобиля. Он может «шуметь» и в некоторых других случаях, но об этом будет сказано несколько позже. Источником повышенного шума в большинстве случаев являются изношенные подшипники генератора. В первую очередь это касается подшипника в передней крышке генератора. Он испытывает повышенные радиальные нагрузки, поэтому может быстрее выйти из строя. Натяжение приводного ремня сверх меры способствует увеличению нагрузки на подшипник.

НЕИСПРАВНОСТИ ИЗ РАЗРЯДА «ЭЛЕКТРИЧЕСКИЕ»

Их может быть несколько, это:

• Отсутствие напряжения заряда аккумулятора;
• Генератор выдаёт низкое напряжение;
• Превышение напряжения заряда.

Первичную проверку работоспособности генераторной установки можно провести, не снимая её с машины. Для этого нужно иметь измерительный прибор типа тестера, мультиметра или вольтметра постоянного тока. Подойдёт даже простенький китайский тестер. Измерив, напряжение на клеммах аккумулятора, можно сделать определённый вывод о работоспособности генератора.

Метод проверки генератора, при котором снимают плюсовую клемму с АКБ применять нельзя, во избежание выхода из строя электронного реле-регулятора или другой электроники автомобиля. Более конкретные способы проверки рассмотрим чуть позже. Сейчас вспомним о том, как снять генератор ВАЗ 2114 для дальнейшей его проверки.

Устранение неполадок своими силами

Ремонт авто разумно начинать с поиска самых простых неисправностей, в нашем случае – это механические повреждения. Следует осмотреть приводной ремень, отрегулировать его натяжение, исключить неисправность его щеточного механизма. Можно подтянуть крепления силовых проводов. Если эти работы не принесли результатов и напряжение бортовой сети на ваз 2114 все равно низкое, то можно приступать к разборке всего узла и проведения его полной диагностики.

Проверка обмотки генератора

Этапы работ, как и в первом случае, желательно вести от простых к сложным:

1. Проверить регулятор, в рабочем ли он состоянии.
2. Проверить напряжение на холодном моторе, оно должно быть не меньше чем 14,5 В.
3. Заглушить двигатель автомобиля и отсоединить клеммы аккумуляторной батареи.
4. В обязательном порядке отсоединить провода электропроводки от агрегата, подлежащего ремонту.
5. От электроконтактного узла аккуратно снять защитную крышку.
6. Снять колодку проводов и регулятор.
7. Проверить состояние щеток и щеткодержателя, в случае обнаружения их неисправности – заменить на новые.
8. Убедиться в работоспособности регулятора (таблетки). Осуществить это можно при помощи аккумулятора, двух обычных батареек (пальчиковых) и одной лампы накаливания на 12 В. Для определения рабочего состояния регулятора необходимо поочередно подавать напряжение 12 В и 15 В. Лампочка, при этом, на щетках должна гореть.
9. В случае обнаружения неисправности регулятора необходимо купить новый, и заменить его.
10. Осуществить проверку диодного моста. Неисправную запчасть заменить на новую, сняв генератор с авто.

Проверка диодного моста

1. При наличии минимальных знаний электрика и вооружившись мультиметром проверить на работоспособность всех диодов (шести силовых и трех дополнительных). Для этого необходимо отвернут гайки крепления дистанционных втулок, отключить провода и снять подкову.
2. Произвести проверку обмотки генератора. Если выявляется пробой, необходимо заменить его.
3. Отсоединить аккумуляторную батарею с помощью следующих инструментов: — монтировка; — ключи на 13 мм и 10 мм; — 3 торцевые головки на 13, 17 и 19 мм. Сначала следует снять провод, которым запитывается АКБ, затем торцевой головкой, размером 13 мм открутить 2 болта, которыми прикреплен регулировочный кронштейн. После этого, проворачивая генератор, можно медленно снять его ось крепления к кронштейну.
4. Обязательно продиагностировать работоспособность переднего подшипникого узла.

Источники

• https://AutoManya.ru/lada-drugoe/skachet-napryazhenie-vaz-2114.html
• https://olrait.ru/avtomobil/oshibka-nizkoe-napryazhenie-bortovoj-seti-vaz-2114.html
• https://adm-maisk.ru/granta/prosedaet-napryazhenie-vaz-2114.html
• https://artel55.ru/avto-lada-drugoe/nizkoe-napryazhenie-bortovoj-seti.html
• https://zapchasti-isuzu.ru/granta/nizkoe-bortovoe-napryazhenie.html
• https://avtonomnaya-gazifikaciya.ru/granta/prosadka-napryazheniya-vaz-2114.html
• https://skolkogramm.ru/info/pochemu-padaet-napryazhenie-v-bortovoj-seti-vaz-2114
• https://automotocity.com/avtovaz/nizkoe-naprjazhenie-bortseti-vaz-2114.html
• https://delis-avto.ru/avto-lada-drugoe/nizkoe-napryazhenie-vaz-2114.html
• https://vaz-2114.info/oshibka-8-na-vaz-2114-8-klapanov/
• https://prometey96.ru/obsluzhivanie/nizkoe-napryazhenie-bortovoj-seti.html
• https://ElRef.ru/remont/nizkoe-napryazhenie-vaz-2114.html
• https://akki-carsh.ru/tyuning/prosad-napryazheniya-vaz-2114.html
• https://farm69.ru/nizkoe-napryazhenie-bortovoy-seti-vaz-2114/

Как проверить работу генератора

Аккумулятор в автомобиле — важный элемент системы, который отвечает за обеспечение бортовой сети машины электричеством. Генератор используется для зарядки АКБ во время её активности. Нестабильная работа устройства, генерирующего электроэнергию, становится причиной просадки напряжения в сети и отсутствия восстановления ёмкости источника питания.

Под нормальной производительностью генератора понимается своевременное и полноценное восполнение уровня заряда аккумуляторной батареи, который под нагрузкой уменьшается. Проверка величины зарядки аккумулятора от генератора проста и может быть выполнена владельцем авто самостоятельно.

Диагностика автомобильного устройства, генерирующего энергию, включает в себя визуальный осмотр агрегата, его элементов и сопутствующих деталей, а также осуществление замеров напряжения и силы тока. Как минимум два раза в год следует проверять натяжение ремня приводов, чрезмерное ослабление которого приводит к уменьшению работоспособности генератора, а иногда может повлечь за собой и поломку устройства. Раз в год можно осуществлять проверку элементов оборудования — креплений, диодного моста, регулятора напряжения и других. Гарантией отсутствия проблем будет и своевременное обслуживание аккумулятора — чистка клемм, добавление дистиллированной воды.

Диагностика таких показателей, как напряжение, сила тока, сопротивление, необходима также два раза в год. Для её осуществления вам понадобятся специальные приборы — вольтметр, мультиметр или нагрузочная вилка.

Борьба с недозарядом. Низкое напряжение в сети

В общем ситуация такая. В мае стал замечать что машина стала трудновато заводиться, причем ездил относительно регулярно, машина стоит в гараже, да и морозы уже кончились. В общем ездил я ехдил, лучше ситуация не становилась. Когда ставил машину на сигналку-не все двери закрывались, багажник с кнопки бывало не с первого раза открывался…но вроде привык и грешил на качество деталей.

Честно не думал никогда на недозаряд, генератор вроде всегда и исправно работал, лампочка аккумулятора не горела, да и машина в общем то заводилась. Пока однажды я (чисто ради интереса) не включил на приборке вольтметр (благо встроенный) и не увидел, что при включенных габаритах, ближнем и печке на 1 скорости показывает 12 Вольт, при нажатии на педаль тормоза-11,5 Вольт, без потребителей где то 12,7. Если же включить все потребители, включить еще заднюю и нажать на тормоз-то падало где то до 10,5…тут я призадумался) Ибо все посты которые читал про напряжение в сети-у всех в районе 14,3-14,5…но никак не 12,7 на холодную без всех потребителей.

Сигналом к действию послужило когда машина начала еле-еле заводиться по утрам, а однажды вечером во время моей поездки по делам отказалась заводиться вообще. Как говорил один наш известный политик, я решил что «Хватит это терпеть!»

Первым делом проверил все проаода на массу, почистил все контакты, пошевелил разъемы…ничего не изменилось. Тогда решено было поменять регулятор напряжения, вдруг щетки сточились или обломались или регулятор помирает. Был куплен стандартный РН фирмы «Энергомаш» для генераторов фирмы БАТЭ:

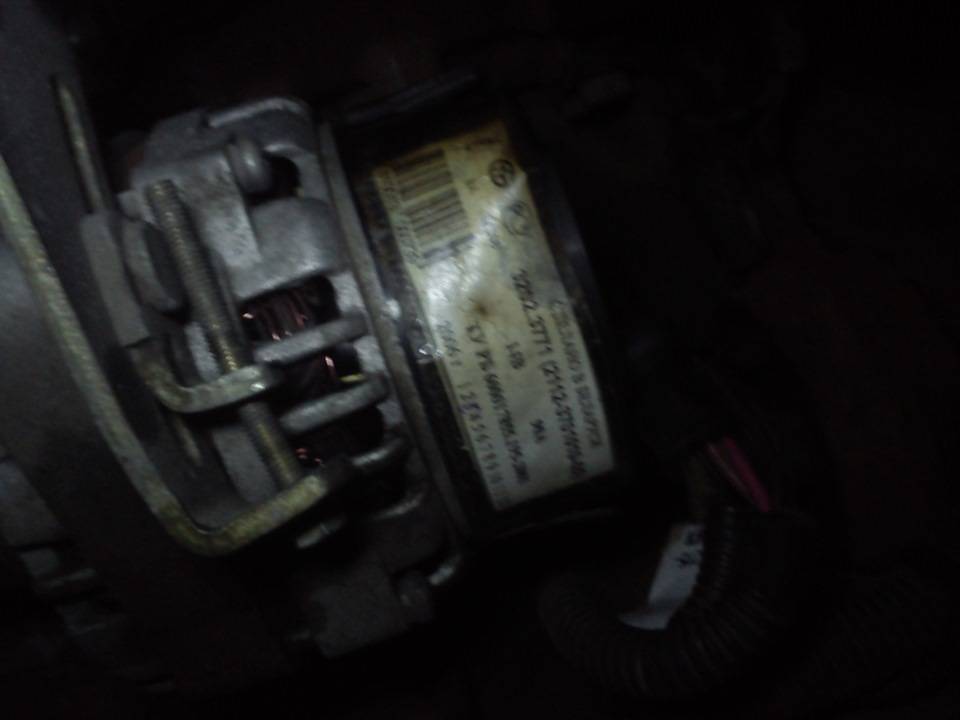

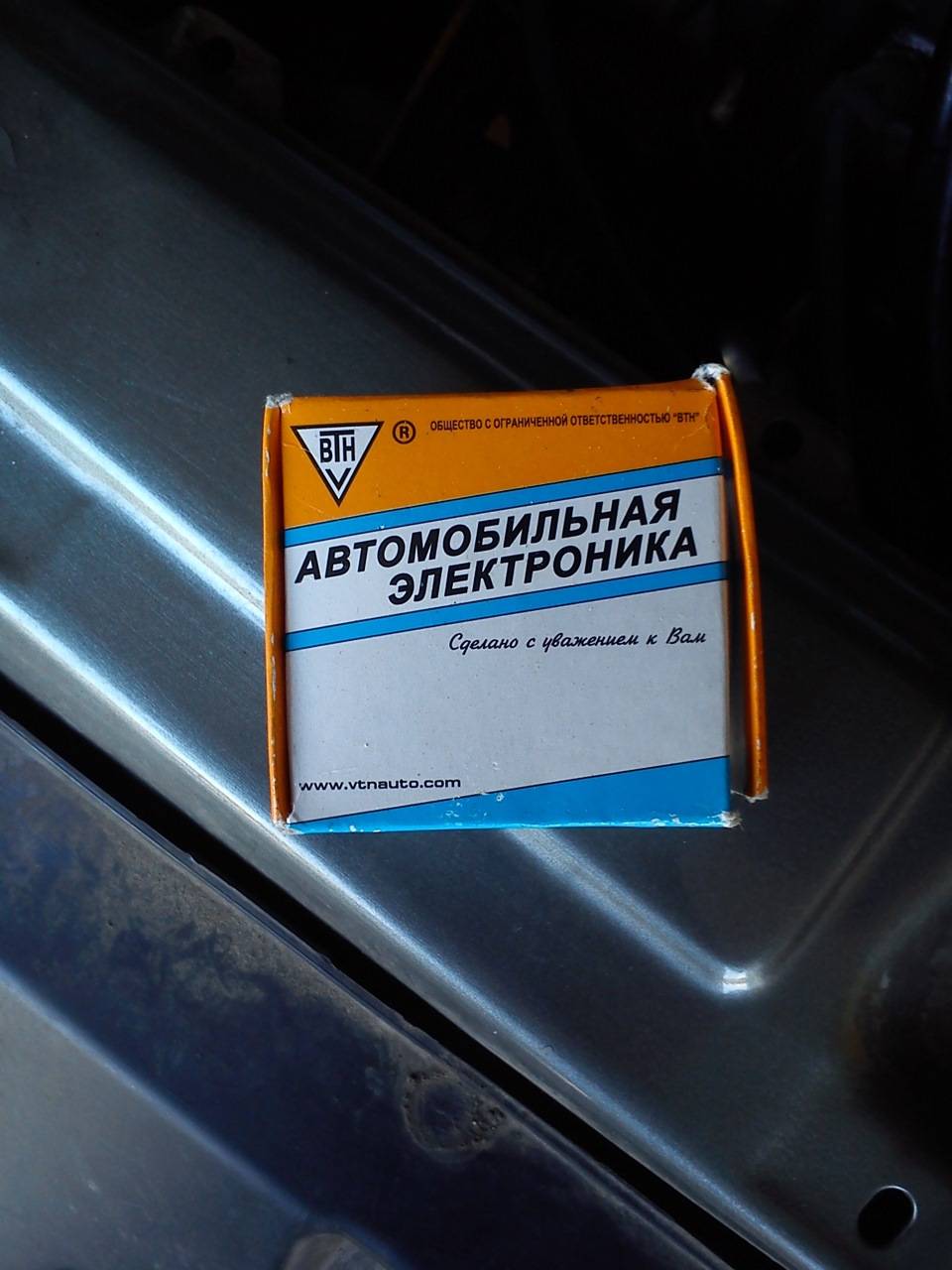

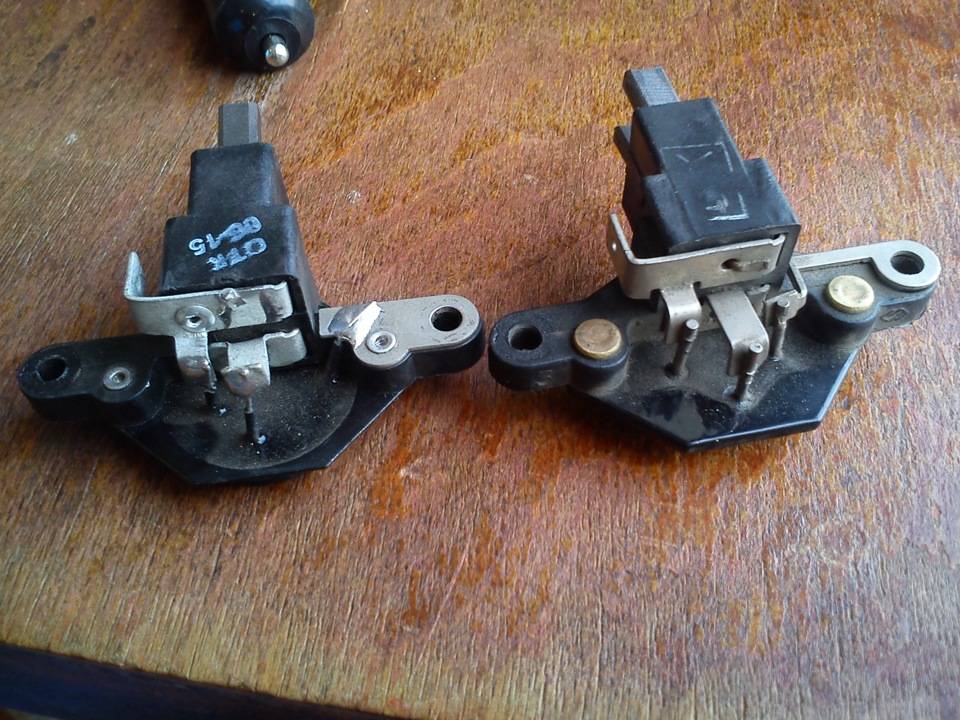

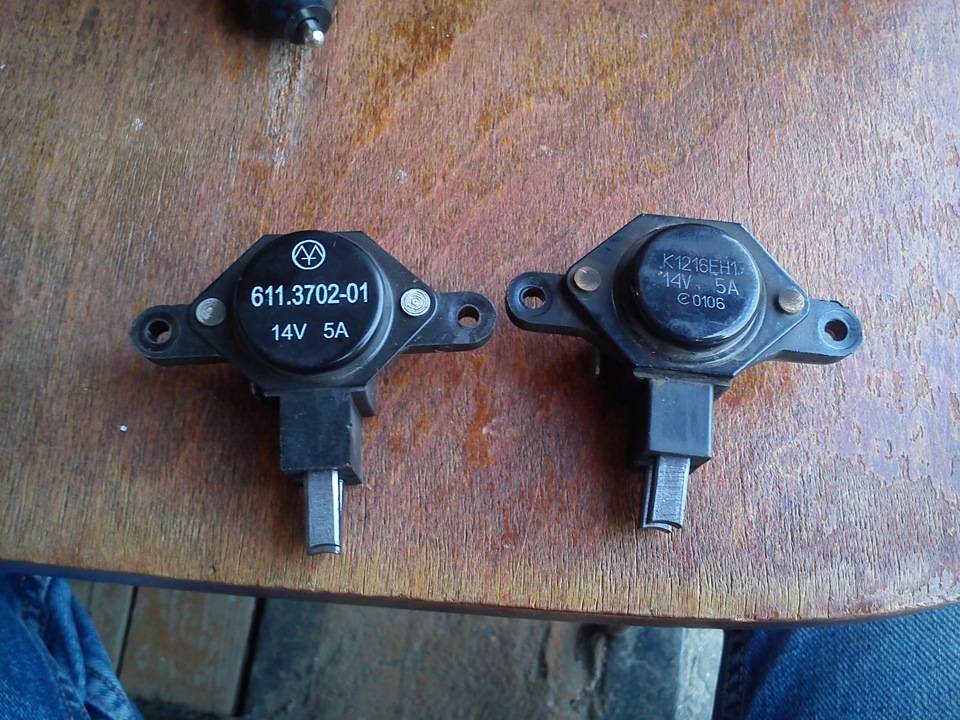

Затем снята крышка генератора, снят родной регулятор напряжения. Сравнение покупного и родного:

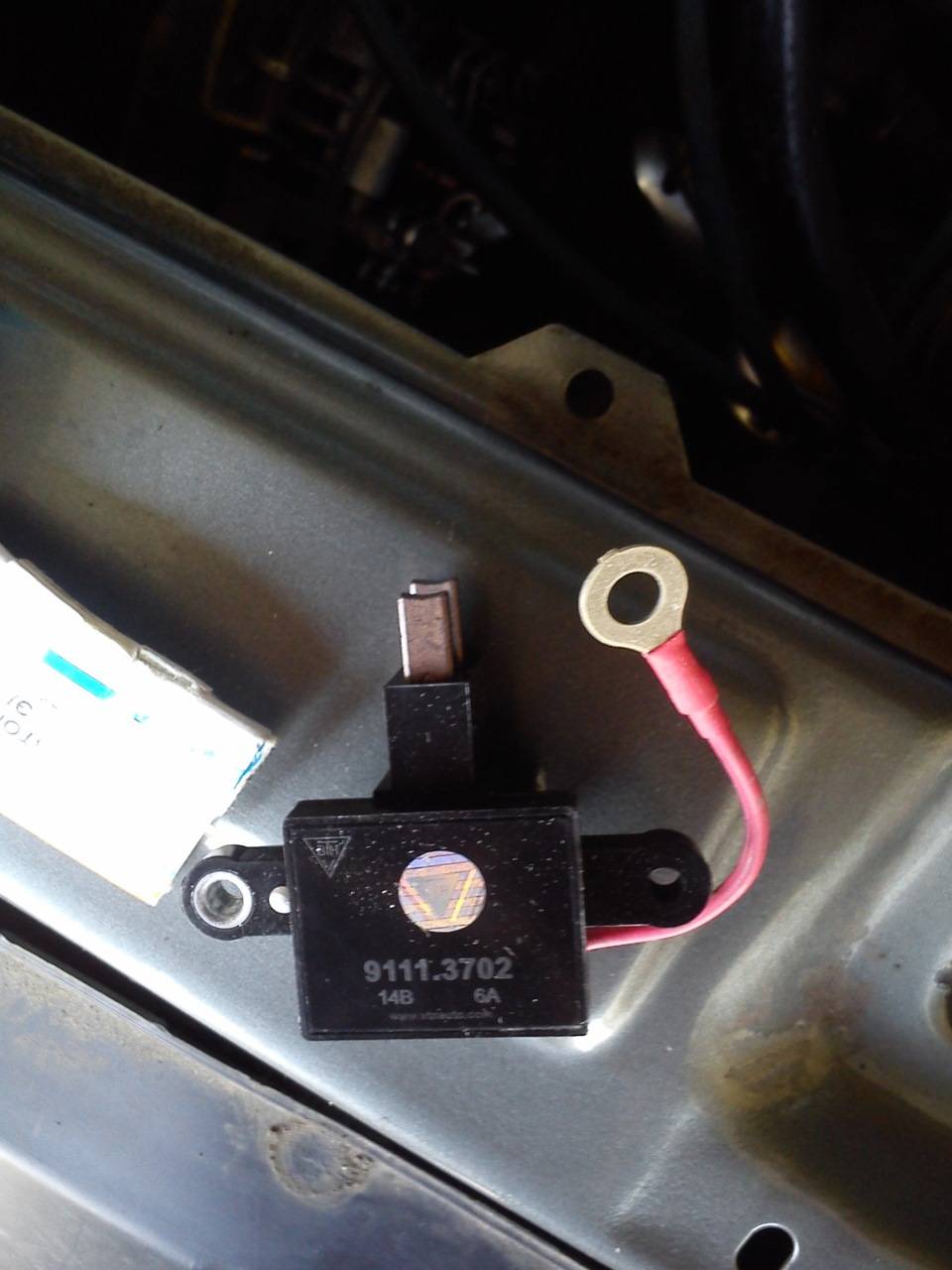

Поставил покупной РН на место, завел машину…напряжение показало в районе 13,2-13,3 Вольта на холодную без потребителей. Тоже мало, решил я, хотя и лучше чем было. Поездив так около месяца, попутно облазив весь драйв и остальной интернет, я понял что решения проблем могут быть следующими:

1. Замена генератора на родной или например приоровский. Не лучшая идея-стоит дорого. а проблема может быть либо не в этом, либо вообще не уйти. Не вариант.2. Поставить трехуровневый РН. Многие так делают, распространенная тема. Но вот почитал я про него, и че-то душа не лежала к этому колхозу. Ну вот не хотелось мне его ставить.3. Поставить регулятор напряжения от фирмы ВТН. Этот вариант был самым толковым на мой взгляд, тк конструкция данного РН благодаря наличию отдельного вывода на «плюсовой» болт поддерживает необходимое напряжение всегда в районе 14-14,5 Вольта (подробная информация тут:www.vtnauto.com/ru/9111i2i4.html).

Проблема в том, что изготавливается регулятор ВТН в братской Украине, в России можно купить только у их официального представителя, где цена на данный регулятор находится в районе 600 рублей (при цене стокового в 150-200 рублей), да и ждать не хотелось. В общем нашел я объявление на авито, мужик в Москве продавал точь в точь такие регуляторы напряжения за цену вдвое ниже-300 рублей. Созвонился, встретился, купил. Пообщался с ним-говорит «да у меня у самого была девятка, намучился в свое время тоже с напряжением, регуляторы эти мне родственник с Украины привозил, я его просил их купить».Фото:

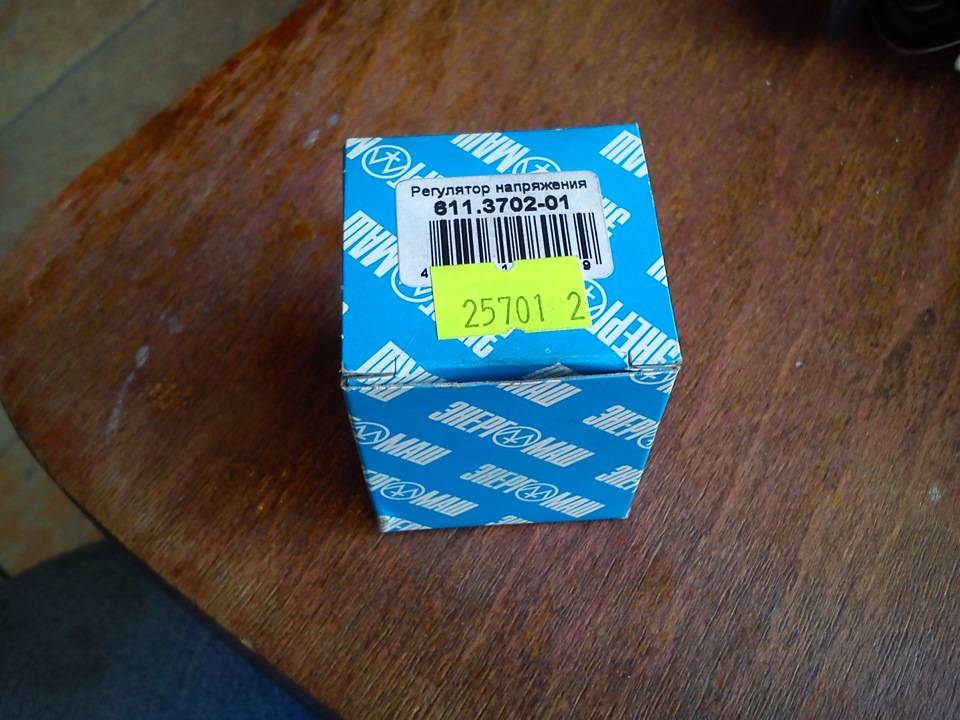

Ну и до кучи решил раз уж ставить нормальный регулятор-поменяю заодно диодный мост, благо стоимость относительно невелика (в районе 500 рублей). Новый сфотографировать к сожалению забыл((( вот фото старого, т.е. родного:

Итог-напряжение теперь на холодную стабильно 14,5 Вольт, на прогретом автомобиле-14,3-14,4 В. Ближний+габариты+печка на 1 скорости-в районе 14 В, со всеми включенными потребителями-в районе 13 В. И это не может не радовать!)))

КАК СНИМАЮТ ГЕНЕРАТОР С МАШИНЫ

Его устанавливают в специальный кронштейн на блоке цилиндров, там же имеется планка для натяжения ремня генератора. Находят генератор в передней части моторного отсека с правой стороны по ходу движения автомобиля. Для снятия необходимо приготовить следующие инструменты:

1. Гаечный ключ на «10»;
2. Такой же ключ на «13»
3. Ключ рожковый 17х19;
4. Головка на «15»
5. Монтировка.

Статья в тему: Ремонт выхлопной системы ВАЗ 2110: инструкция по замене глушителя

Снимаем и не трогаем защиту двигателя

Снятие производится несколькими способами, где требуется снимать защиту двигателя. Они хорошо описаны в разных источниках. Давайте попробуем снять его, не снимая защиты. Порядок действий будет таков:

1. Первым делом необходимо отсоединить клеммы с аккумулятора;
2. Ослабляют натяжение ремня, снимают сначала ремень, а затем и весь механизм натяжения;
3. Отсоединяют провода от аккумулятора, они закрыты резиновым чехлом, и разъём подачи напряжения на обмотку возбуждения;
4. Генератор на кронштейне установлен на длинном болту с гайкой. Достать его не очень удобно, поэтому головкой на «15» отвинчивают два болта крепления кронштейна к блоку. Их находят сзади генератора, один болт длинный, а другой короче. Теперь генератор можно повернуть по часовой стрелке и появится возможность для снятия оси его крепления к кронштейну;
5. Отворачивают ключом на «19» гайку и снимают её вместе с дистанционной втулкой;

Небольшим пробойником или чем-то аналогичным выбивают ось из кронштейна. Генератор вынимают вверх. Теперь с ним можно проводить ремонт генератора или обслуживание.

Поиск неисправностей — с чего начать

Первое, что следует проверить — это наличие перегрузки в бортовой сети. Безусловно, если в вашей автомашине не установлено ничего, кроме стандартной магнитолы, то делать этого не нужно, но если вы — любитель тюнинга, то проверку следует начать именно с этого варианта.

Перегрузка бортовой сети ваз 2114

Для того, чтобы проверить нагрузку на сеть, потребуется хотя-бы визуально оценить количество дополнительно установленных световых и звуковых приборов, а также сравнить их суммарную мощность с мощностью генератора.

Если в конечном счете окажется, что две эти величины примерно равны либо потребляемая мощность даже превышает генерируемую, то нужно будет удалить некоторые устройства (чем именно «пожертвовать» — решать вам).

После этой процедуры нужно будет запустить автомобиль и проверить работу генератора. Если аккумуляторная батарея начнет заряжаться, значит причина была именно в перегрузке.

Аккумулятор для ваз 2114

Второе, что нужно будет проверить — это соответствие установленных в машине генератора и аккумулятора. Так, некоторые автомобилисты, устанавливающие дополнительное оборудование на свое авто, ставят и аккумуляторные батареи увеличенной мощности, думая, что они смогут обеспечить энергией все вновь смонтированные приборы.

На самом деле, это далеко не так. Если мощность АКБ превышает мощность генератора, то последний просто не сможет ее полностью зарядить, благодаря чему в бортовой сети только увеличатся энергопотери. Об этом следует всегда помнить.

Устройство и схема цепи заряда

Техническое состояние основных узлов автомобиля отсображается на панели приборов. Так, от надёжной работы в любую погоду, системы питания электрооборудования зависит работоспособность транспортного средства. Она состоит из генератора, аккумулятора (АКБ), предохранителя F16, клемм, соединительных проводов и контрольной лампочки. Дефект в одном из этих элементов – это причина, по которой пропала зарядка на ваз 2114 инжектор.

Функциональная схема цепи зарядки автомобиля ВАЗ 2114

В начальный момент после включения ключа зажигания через лампочку и разделительный диод подаётся достаточное напряжение (клемма D) для возбуждения генератора. Далее при вращении механическая энергия преобразуется в электрическую.

Основные сведения о генераторе

Электроэнергия образовывается под действием магнитного поля. Его производят две основных детали имеющихся в любом генераторе:

• статор;
• ротор.

Последний является подвижным элементом, состоящим из сердечника, изготовленного из стали наконечников. На них, в свою очередь, нанизаны обмотки.

Статор же представляет собой кольцо, собранное из стальных пластин. Внутри имеется также катушка из достаточно толстой медной проволоки. Все указанные элементы спрятаны в корпус. За плавность вращения ротора отвечают подшипники. Кроме них, есть там еще:

• шкив;
• диодный мостик;
• крыльчатки;
• регулятор напряжения.

Как должен работать исправный генератор?

Чтобы понять, из-за чего аккумулятор не заряжается, необходимо чётко иметь представление, как генератор работает в нормальном режиме. Для начала уясним, что генератор намного важнее аккумулятора. Второй выполняет лишь две функции в автомобиле: запуск системы зажигания и питание электрических потребителей при неработающем моторе.

Поэтому аккумулятор у ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор функционирует больше как вспомогательный источник тока. Он состоит из свинцовых пластин, объединенных в секции. Эти элементы взаимодействуют с электролитом (вода + серная кислота). Таким образом аккумулятор преобразует химическую энергию в электрическую.

Генератор состоит из таких основных элементов.

• Статор (неподвижный элемент, набранный из круглых стальных листов).
• Обмотка статора (катушки, укладываемые в его пазы).
• Ротор (подвижный элемент, вращающийся внутри статора; состоящий из вала с сердечником, на который намотано много слоев медного провода — электромагнит, а сверху установлены 2 шестиполюсных сердечника).
• Задняя и передняя крышки.
• Щёткодержатель с графитовыми щетками; с 1993 года щёткодержатель для ВАЗ 2109 оборудуется регулятором напряжения.
• Контактные кольца.
• Выводной контакт напряжения.

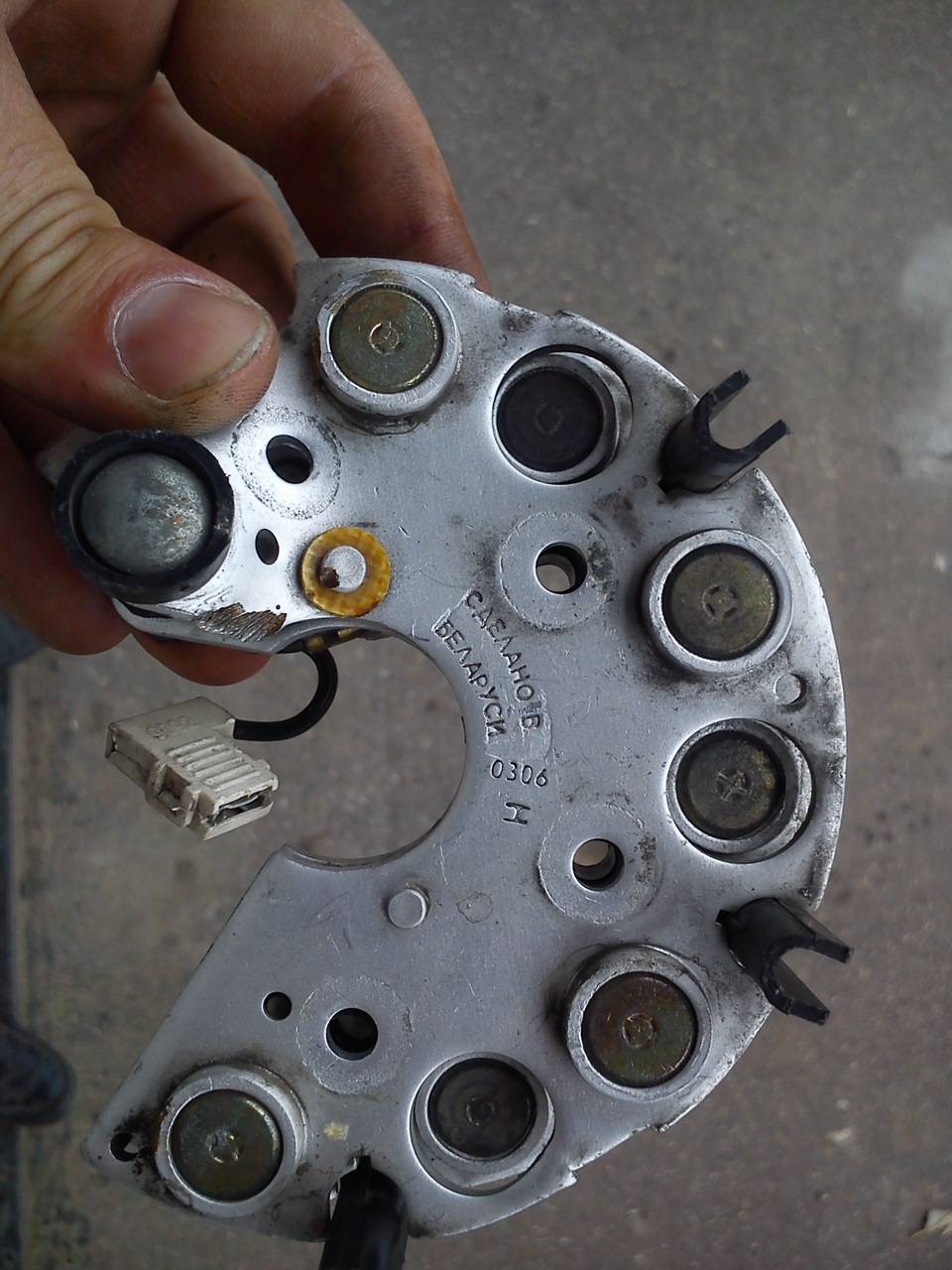

• Диодный мост.

Почему генератор сам не может запустить двигатель? Из-за принципа его действия.

Чтобы этот источник тока начал вырабатывать электроэнергию, ротору должно быть передано вращательное движение от коленвала. Шкивы коленвала и ротора связаны клинообразным ремнём. Коленчатый вал начинает вращаться, передает крутящий момент на вал ротора, электромагнит создает индукцию, и появляется напряжение. Цепь между батареей и генератором замыкается, и аккумулятор больше не нужен

Дальше генератор сам снабжает энергией все приборы и, самое важное — заряжает батарею

К ЩЁТКОДЕРЖАТЕЛЮ НА ЗАДНЕЙ КРЫШКЕ ПОДВЕДЕН ПРОВОД ОТ БАТАРЕИ ЧЕРЕЗ ЗАМОК ЗАЖИГАНИЯ. ГРАФИТОВЫЕ ЩЁТКИ ПРИ ПОМОЩИ ПРУЖИН ПОСТОЯННО ПОДЖИМАЮТСЯ К КОНТАКТНЫМ КОЛЬЦАМ ГЕНЕРАТОРА И ОБЕСПЕЧИВАЮТ ХОРОШИЙ КОНТАКТ. НА ТОЙ ЖЕ КРЫШКЕ СДЕЛАН ВЫВОДНОЙ КОНТАКТ ДЛЯ ВЫДАЧИ НАПРЯЖЕНИЯ, КОТОРОЕ ВЫРАБАТЫВАЕТ ГЕНЕРАТОР.

Но ток, производимый генератором, подается от обмотки статора на выводной контакт не напрямую, а через диодный мост. Мост играет роль выпрямителя. Он преобразует переменный ток обмотки статора в постоянный, который необходим всем электроприборам «девятки». На щеткодержателе также есть регулятор напряжения, который не допускает выход высокого вольтажа на потребители. Из-за поломки главных составляющих генератора может пропадать зарядка батареи.
