Регулятор напряжения генератора ВАЗ 2107 – проверка и замена

Лада 2106 классикаツ › Бортжурнал › Как проверить генератор мультиметром

Генератор – одно из важнейших устройств автомобиля. Без него становиться невозможным нормальное функционирование всех блоков, узлов и приборов, которым нужна электрическая энергия. После запуска двигателя автогенератор включается на запитывание бортовой сети, а также на зарядку аккумуляторной батареи

Важно следить и периодически проверять натяжение ремня генератора. От этого зависит не только срок службы самого ремня, но и нормальная зарядка аккумуляторной батареи. При неправильной регулировке ремень может проскальзывать, в результате чего будет вырабатываться недостаточное напряжение

В такой ситуации аккумуляторная батарея не будет получать необходимый заряд и со временем может разрядиться (как правильно зарядить аккумулятор)

При неправильной регулировке ремень может проскальзывать, в результате чего будет вырабатываться недостаточное напряжение. В такой ситуации аккумуляторная батарея не будет получать необходимый заряд и со временем может разрядиться (как правильно зарядить аккумулятор).

В случае возникновения каких-либо проблем с электропитанием первый вопрос, который встает перед водителем – как проверить работу генератора. Разумеется, идеальный вариант провести диагностику на СТО. Однако, например, если после длительной стоянки в гараже автомобиль не завелся искать не стоит сразу же искать трос для буксировки. Ниже мы подробно расскажем, как проверить генератор обычным тестером (или, другими словами, мультиметром).

Для проверки нам понадобится мультиметр и, желательно, помощник (сосед, друг или даже, в крайнем случае, жена). Стоит оговориться, что тестер, мультиметр и авометр – это фактически одно и то же устройство, различия заключаются лишь в дополнительных функциях.

Последовательность действий 1. Сначала необходимо проверить реле генератора. Перенапряжение в бортовой сети автомобиля способно вывести из строя различные приборы. Для поддержания правильной разности потенциалов используется реле-регулятор. Подробно опишем, как проверить регулятор напряжения генератора. Мультиметр переключаем в режим измерения напряжения. Заводим автомобиль. На клеммах АКБ или выходах генератора замеряем величину напряжения. Правильное значение должно быть в диапазоне 14-14.2 В. Нажимаем на акселератор (здесь понадобиться помощь помощника). Величина напряжение не должна измениться более чем на 0.5В. Если значения замеренных параметров отличаются от приведенных, это говорит о неправильной работе реле-регулятора. 2. Проверяем диодный мост, состоящий из шести диодов. Из них три можно назвать «положительными», а три – «отрицательными». Половина диодов имеет массу на аноде, а остальные – на катоде. Для проверки переводим мультиметр в режим «звука». Если замкнуть контакты щупов, будет слышен писк. Проверяем каждый диод в обоих направлениях. Писк должен быть слышен только в одном. Если диод звонится в обе стороны – значит, он пробит и его нужно менять. Желательно в таком случае произвести замену сразу всего моста. 3. Проверяем статор генератора. Данный блок выполнен в виде полого металлического цилиндра. Внутри уложена обмотка генератора. Для проверки нужно предварительно отсоединить от диодного моста выводы статора. Осматриваем состояние обмотки. Не должно быть подгораний и механических повреждений. Переводим тестер в режим измерения сопротивления. Проверяем обмотку на пробой. С этой целью замеряем сопротивление между корпусом статора и любым из выводов обмотки. Значение должно быть как можно большим, в идеале – стремящимся к бесконечности. Если тестер показывает меньше 50 КОм – значит, автогенератор скоро выйдет из строя. 4. Проверяем ротор генератора. Этот узел выполнен в виде металлического стержня, на который наматывается обмотка. На одном из концов стержня находятся кольца. По ним скользят щетки генератора. Извлекаем ротор и осматриваем состояние обмотки и подшипников. Проверяем мультиметром целостность обмотки. Замеряем сопротивление между контактными кольцами. Его значение должно быть порядка нескольких Ом. В случае короткого замыкания (сопротивление около нуля) или обрыва цепи требуется замена ротора.

Данная инструкция поможет успешно выявить генератора неисправности в полевых условиях. Вышеописанный алгоритм может с успехом применяться как на большинстве современных автомобилей, так и на отечественных ВАЗ 2106, 2107, 2114 и т.д. главное условие – напряжение бортовой сети 12В.

Основные неисправности, признаки и причины

Наиболее распространенные неисправности генератора ВАЗ 2107:

  1. генератор ВАЗ 2107 не дает зарядку. Неисправность может возникнуть по причинам нарушения электропроводки автомобиля, отказа регулятора напряжения, выхода из строя диодного выпрямительного моста, замыкания или обрыва обмоток статора, износа щеток, обрыв обмотки якоря;
  2. выходные параметры (напряжение, ток заряда) не соответствуют корректным значениям. Причины такой неисправности аналогичны предыдущему пункту;
  3. генератор нагревается в процессе работы. Такая неисправность чаще всего возникает при нагрузке в цепи электросистемы или после переполюсовки аккумуляторной батареи (подключение к ней клемм АКБ в обратной полярности). В таком случае происходит пробой одного или нескольких плеч диодного моста. Обмотки статора работают на короткое замыкание. Протекание большого тока вызывает сильное нагревание обмоток;
  • посторонний шум при работе генератора. Обычно вызывается, когда изношен подшипник генератора ваз 2107;
  • Высокочастотный шум, точнее свист, может быть вызван растяжением или износом ремня. Его можно устранить заменой и натяжением ремня.

Нарушены контакты на клеммах АКБ

  1. Рожковым ключом на 19 откручивается крепёжная гайка, удерживающая генераторную скобу. Генератор снимается.
  2. На задней крышке генератора есть четыре гайки. Они откручиваются торцовой головкой на 10 (причём лучше, если эта головка будет снабжена воротком-трещоткой).
  3. После откручивания гаек половинки генератора нужно разъединить. Для этого следует слегка постучать молотком по выступающему ободку на середине корпуса.
  4. Генератор разделяется на две половинки: в одной находится ротор, во второй — статор. Диодный мост, который мы собираемся заменить, находится прямо под катушкой статора. Поэтому статор тоже придётся снимать.
  5. Катушка статора держится на трёх гайках на 10. Для их откручивания потребуется торцовая головка с очень длинным воротком, без неё до гаек не дотянуться.
  6. После выкручивания гаек статор извлекается из корпуса генератора. Открывается доступ к диодному мосту. Чтобы вынуть его следует слегка надавить пальцем на три выступающих болта.
  7. Болты легко сдвигаются вниз, диодный мост полностью освобождается от крепежа, вынимается из корпуса генератора и заменяется новым.

Диагностика снятого генератора Для диагностики следует запустить мотор и включить ближней свет. В рабочем состоянии от двигателя необходимо отсоединить минусовую клемму. Равномерный свет фар и стабильность такта двигателя свидетельствуют о нормальной работе генератора. Если наблюдаются сбои или меняется яркость света, вероятно генератор ВАЗ неисправен, нужно провести глубокую диагностику.

Ремонт реле регулятора напряжения на Ваз 2107

Обычно о том, что в автомобиле ВАЗ 2107 есть регулятор напряжения вспоминают тогда, когда возникает проблема с зарядкой аккумулятора. Если быть совсем точным в определениях, то реле напряжения приходит на ум сразу, как только оказывается, что, несмотря на наличие зарядки, аккумулятор практически полностью разряжен. Рассмотрим подробнее, для чего же нужен регулятор напряжения в автомобиле ВАЗ 2107.

Не вдаваясь в тонкости электроники, регулятор напряжения предназначен для регулировки напряжения на выходе генератора в зависимости от режима работы двигателя. Вполне естественно, что при изменении оборотов изменяется и уровень напряжения. А если оно падает до 12 вольт и ниже, аккумулятор перестает заряжаться.

Следовательно, при появлении подозрений на наличие неисправности в системе зарядки ВАЗ 2107, необходимо в первую очередь проверить напряжение на клеммах аккумулятора. Это можно сделать при помощи обычного вольтметра или мультиметра (тестера). В нормальном режиме напряжение должно составлять примерно 13-14 вольт

Если же оно падает ниже 13, следует обратить внимание на реле, возможно потребуется его замена

В зависимости от типа используемого в автомобиле генератора, регулятор бывает внутренний трехуровневый и наружный. Внутренний является встроенным в генератор и обычно используется в автомобилях ВАЗ 2105 и 2107, наружный же применяется в более ранних моделях классики и находится в подкапотном пространстве на левой арке.

Исходя из типа регулятора, его замена имеет свои особенности. Замена наружного регулятора не составляет никаких проблем. При помощи ключа на 8 откручивают две гайки крепления и отсоединяют провода от клемм 15 и 67. Новое реле устанавливают в обратной последовательности. Проверив правильность подключения проводов к клеммам регулятора, и наличие надежного контакта его корпуса на массу, можно заводить двигатель и повторно мерять напряжение, чтобы убедиться в устранении неисправности.

Внутренний трехуровневый менять несколько сложнее из-за ограниченности доступа к генератору. Но, несмотря на это, задача вполне выполнима даже без его снятия. Замена регулятора, как и в случае с наружным, сводится к отсоединению проводов и выкручивании, при помощи крестообразной отвертки, двух винтов крепления. После этого реле вынимается из корпуса генератора. Установка нового регулятора происходит в обратной последовательности. После сборки проверяется уровень напряжения.

Следует отметить, что не всегда замена регулятора происходите по причине выхода его со строя. В последнее время все чаще автолюбители прибегают к замене генератора вместе с реле со старого образца на новый. Такого рода тюнинг становится возможным благодаря полной взаимозаменяемости обеих моделей. Причиной, побуждающей владельцев автомобилей на такой шаг, является высокая эффективность, которой отличается трехуровневый регулятор от стандартного.

Реле нового образца обеспечивают требуемый уровень напряжения в автоматическом режиме. Плюс к этому, оно имеет более широкий, по сравнению со штатным, диапазон регулировки, благодаря чему аккумулятор получает оптимальный заряд. При таких условиях срок службы аккумуляторной батареи значительно увеличивается. На принципиальной схеме электрических цепей ВАЗ 2107, приведенной ниже, реле обозначено цифрой 7.

Проверка цепи и устранение неполадок

В ситуации, когда лампа контроля заряда не горит, датчик заряда в зеленой зоне, но аккумуляторная батарея разряжена и нет зарядки, а при проверке напряжения мультиметр показывает напряжение лишь 12 V, выполняется следующая проверка.

Нужно замереть напряжение на выходе генератора между клеммой «30» и массой при запущенном двигателе, держа обороты в пределах 1000- 1200 об/мин. Если прибор показывает напряжение выше чем на аккумуляторе, то нужно зачистить контакт на клемме «30» и прозвонить провод идущий на аккумуляторную батарею. При подозрении на провод его лучше всего заменить. Необходимо также проверить и чистоту клемм батареи и надежность их посадки на клеммы.

Датчик заряда и лампа контроля сообщают о наличии зарядного напряжения, однако аккумулятор садится, хотя при проверке на батарее мультиметр показывает рабочее напряжение 13.7- 14.2 V. Если же включить большую нагрузку (дальний свет, электродвигатель печки и пр.), то стрелка вольтметра уходит в белую часть шкалы.

Обычно это связано с слабым натяжением приводного ремня генератора, который необходимо натянуть или же заменить при его значительном растяжении и износе. Помимо ремня могут быть «виноваты» диоды выпрямительного моста (в народе «подкова»), где пробит один из отрицательных диодов, или сгорел один из положительных диодов, либо произошел обрыв в статорной обмотке.

Читайте так-же, другие обзоры

  • Аккумулятор для ВАЗ 2101

Источник

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

  • В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
  • Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Как можно проверить генератор на ВАЗ-2107

Генератор в автомобиле – это один из самых важных узлов, который обеспечивает стабильную работу бортовой электрической сети после запуска ДВС. В обязанности устройства также входит зарядка аккумуляторной батареи. Тем самым если устройство выйдет из строя, АКБ быстро сядет из-за того, что отсутствует зарядка. Диагностику можно провести, даже не снимая агрегат. В процессе поиска неисправности проверяются следующие элементы:

  1. Ремень.
  2. Диоды.
  3. Конденсаторы.
  4. Регулятор напряжения.
  5. Обмотка ротора.

Производить диагностику рекомендуется при наличии следующих симптомов:

  1. После того как был заведен ДВС, выдаваемое напряжение не соответствует нормальным значениям и спустя некоторое время стабилизируется при выключенных приборах, потребляющих электроэнергию.
  2. После запуска потребляющих энергию приборов показатели снова падают.

Исходя из этой ситуации, проблема кроется в ремне, который проскальзывает по причине ослабления или естественного износа. Отработавший элемент лучше всего поменять, производить повторную натяжку уже нет никакого смысла. Проверьте состояние шкива. Ремень сидит слишком глубоко? Тогда и эту деталь нужно поменять.

С чего начать поиск неисправности.

Перед началом поиска неисправности, когда нет зарядки ВАЗ 2107 необходимо определиться, какая применена схема подключения генератора

Для этого обратите внимание, загорается ли контрольная лампа зарядки при включении зажигания. Если лампа загорается, то посмотрите наличие реле РС702 на правом крыле под капотом

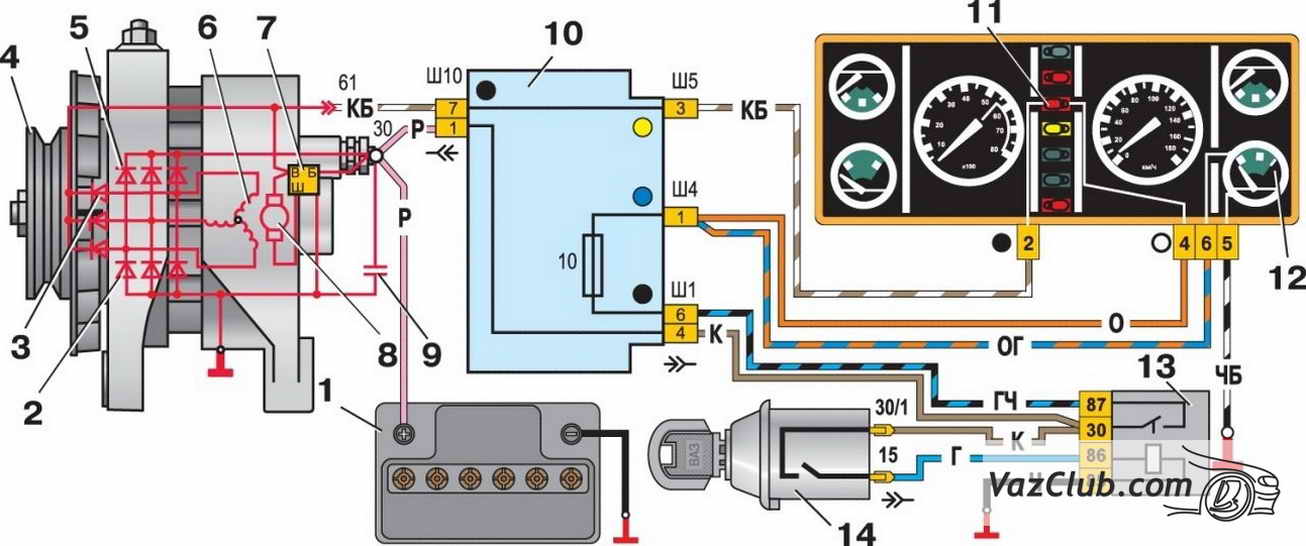

Схемы подключения описаны в статье «Схема зарядки ВАЗ – 2107». Во всех случаях, перед началом поиска неисправности необходимо проверить напряжение на клеммах аккумуляторной батареи. При исправном генераторе и схеме его подключения напряжении должно быть в пределах 13,5 – 14,5В. при средних оборотах коленчатого вала и включенном дальнем свете фар. Если напряжение не соответствует данному диапазону, то следует найти и устранить неисправность.

Конструкция и принцип работы

Регулятор напряжения может быть разных типов: контактный, электронный и трехступенчатый. Контактное реле регулятора может отсутствовать, так как на автомобилях ВАЗ давно не использовалось. На сегодняшний день наиболее популярным является регулятор напряжения электронного типа. Его конструкция включает обмотку из 1300 витков провода. Во время работы он намагничивает металлический сердечник.

Заводской показатель сопротивления в этом реле – 17 Ом. Если при проверке специальным прибором уровень сопротивления ниже или выше, значит, внутри реле произошло короткое замыкание.

Основным компонентом устройства, отвечающим за стабилизацию напряжения, являются резисторы. В процессе работы в них происходит переключение. Их устройство сконструировано таким образом, чтобы выдерживать перепады напряжения до 80 Ом.

Исключение составляет трехступенчатый регулятор. Устанавливается отдельно от электронного реле, вместо щеток генератора. Для ремонта и подключения данного устройства к ВАЗ 2107 нужно просверлить небольшое отверстие в кожухе генератора. Провода, идущие от устройства, необходимо вставить в это отверстие и подключить таким образом, чтобы трехуровневый регулятор и блок управления им, расположенный на земле корпуса, получали энергию от одного источника.

PH на трех уровнях

У многих может возникнуть вопрос: «почему это устройство называется« трехуровневым »?» Ответ прост: при его работе есть три стандартных режима работы: минимальный (13,72В), средний (14,26В) и максимальный (14,75В).

Трехуровневый тип отличается от электронного по своему назначению. На ВАЗ 2107 есть такая проблема, как: во время морозов аккумулятор не держит заряд, а генератор не заряжает. Итак, для устранения этой проблемы используют такой регулятор.

Замена регулятора напряжения ВАЗ 2107

Если регулятор неисправен, щетки выработались или заедают, то устройство необходимо менять. Ремонту оно не подлежит. Для реле-регулятора в случае неисправности щеток достаточно замены только одного щеточного узла. Обычно меняют на новый электронный, а можно поставить трехуровневый, типа 67.3702-02. Они обеспечивают лучшую, чем штатные регуляторы, стабилизацию напряжения, с учетом температуры окружающей среды и условий эксплуатации автомобиля.

Называют их трехуровневыми за заложенные в них 3 режима регулирования напряжения. Их выбор осуществляется вручную переключателем на регуляторе, который устанавливают отдельно от самого генератора в удобном защищенном месте. Устройство подсоединено к генератору проводами через щеточный узел, который поставляется в комплекте с регулятором.

Главная → Устройство → Электрическая система → Генератор → <index>

Обычно о том, что в автомобиле ВАЗ 2107 есть регулятор напряжения вспоминают тогда, когда возникает проблема с зарядкой аккумулятора.  Если быть совсем точным в определениях, то  реле напряжения приходит на ум сразу, как только оказывается, что, несмотря на наличие зарядки, аккумулятор практически полностью разряжен. Рассмотрим подробнее, для чего же нужен регулятор напряжения в автомобиле ВАЗ 2107.

Не вдаваясь в тонкости электроники, регулятор напряжения предназначен для регулировки напряжения на выходе генератора в зависимости от режима работы двигателя. Вполне естественно, что при изменении оборотов изменяется и уровень напряжения. А если оно падает до 12 вольт и ниже, аккумулятор перестает заряжаться.

Следовательно, при появлении подозрений на наличие неисправности в системе зарядки ВАЗ 2107, необходимо в первую очередь проверить напряжение на клеммах аккумулятора. Это можно сделать при помощи обычного вольтметра или мультиметра (тестера). В нормальном режиме напряжение должно составлять примерно 13-14 вольт

Если же оно падает ниже 13, следует обратить внимание на реле, возможно потребуется его замена

В зависимости от типа используемого в  автомобиле генератора, регулятор бывает внутренний трехуровневый и наружный. Внутренний является встроенным в генератор и обычно используется в автомобилях ВАЗ 2105 и 2107, наружный же применяется в более ранних моделях классики и находится в подкапотном пространстве на левой арке.

Исходя из типа регулятора, его замена имеет свои особенности. Замена наружного регулятора не составляет никаких проблем. При помощи ключа на 8 откручивают две гайки крепления и отсоединяют провода от клемм 15 и 67. Новое реле устанавливают в обратной последовательности. Проверив правильность подключения проводов к клеммам регулятора, и наличие надежного контакта его корпуса на массу, можно заводить двигатель и повторно мерять напряжение, чтобы убедиться в устранении неисправности.

Внутренний трехуровневый менять несколько сложнее из-за ограниченности доступа к генератору. Но, несмотря на это, задача вполне выполнима даже без его снятия. Замена регулятора, как и в случае с наружным, сводится к отсоединению проводов и выкручивании, при помощи крестообразной отвертки, двух винтов крепления. После этого реле вынимается из корпуса генератора. Установка нового регулятора происходит в обратной последовательности. После сборки проверяется уровень напряжения.

Следует отметить, что не всегда замена регулятора происходите по причине выхода его со строя. В последнее время все чаще автолюбители прибегают к замене генератора вместе с реле со старого образца на новый. Такого рода тюнинг становится возможным благодаря полной взаимозаменяемости обеих моделей. Причиной, побуждающей владельцев автомобилей на такой шаг, является высокая эффективность, которой отличается трехуровневый регулятор от стандартного.

Реле нового образца обеспечивают требуемый уровень напряжения в автоматическом режиме. Плюс к этому, оно имеет более широкий, по сравнению со штатным, диапазон регулировки, благодаря чему аккумулятор получает оптимальный заряд. При таких условиях срок службы аккумуляторной батареи значительно увеличивается. На принципиальной схеме электрических цепей ВАЗ 2107, приведенной ниже, реле обозначено цифрой 7.

  • https://provaz07.ru/elektrooborudovanie/rele-zaryadki-vaz-2107.html
  • https://semerkavaz.ru/ehlektrooborudovanie/rele-zaryadki-vaz-2107/
  • https://carnovato.ru/reguljator-naprjazhenija-generatora-vaz-2107/
  • https://7vaz.ru/remont/rele-reguljator-naprjazhenija.html

Как устроено реле

Данное устройство на ВАЗ-2107 (как карбюратор, так и инжектор) расположено в том же корпусе, что и щеточный механизм.

Его основное предназначение – стабилизировать выходящее из генератора напряжение. Еще не так давно в магазинах продавались реле, выполненные в форме электронной платы. Недостаток его был один – сравнительно непродолжительный срок службы. Такие устройства не подлежали разборке и просто менялись на исправные при поломке.

Современные аналоги немного меньше по размеру, и в них использован полупроводник. Старого типа реле уже не найти. Новый вариант ничем не уступает ему функционально и также способен надежно регулировать напряжение в диапазоне от 13,2 вольт до 14,8. Превышения последнего значения при замерах тестером на аккумуляторе со всей очевидностью свидетельствует о поломке реле.

Модернизация регулятора напряжения

Это еще один вариант улучшить качество работы реле и устойчивость его к переходным моментам. За основу взято стандартное реле 50.3702-01, в схему которого добавили всего один резистор и конденсатор.

На схеме доработка обозначена красным цветом и, как видно, не требует больших усилий и особого опыта в радиоэлектронике. При увеличении напряжения в бортовой электросети, конденсатор С2 начинает заряжаться. При это часть тока протекает через базу транзистора VT1 и по величине пропорционален скорости роста напряжения. Это приводит к открытию транзистора VT1 и закрытию транзисторов VT2 и VT3. При этом происходит спад тока в катушке возбуждения, причем более ранний, чем без дополнительной установленной цепи. Это позволяет значительно уменьшить колебания напряжения в сети или вовсе их исключить. То же самое касается и снижения напряжения. Другими словами, рамки допустимого напряжения сужаются, а плавность стабилизации повышается.

На данной схеме также можно внедрить еще одно рациональное предложение. Как известно, выходное напряжение генератора оптимизируется в зависимости от окружающей температуры и зимой должно быть выше на 0,8 В, достигая где-то 14,6 В. По стандарту сезонная подстройка выполняется снятием или установкой перемычек S1, S2 и S3. Установка перемычек исключает из схемы резисторы R1, R2 и R3 и напряжение на выходе возрастает. При снятии перемычек транзисторы снова включаются в работу и напряжение падает. Чтобы этого не делать, упомянутые транзисторы можно заменить одним подстроечным и регулировать выходное напряжение проще и с большей точностью.

Создано реле регулятор напряжения генератора для корректировки выдаваемого в бортовую сеть и на клеммы аккумулятора «вольтажа» в заданном диапазоне 13,8 – 14,5 В (реже до 14,8 В). Кроме того, регулятор корректирует напряжение на обмотке самовозбуждения генератора.
