Проверяем генератор ВАЗ-2114: диодный мост и проверка щёток мультиметром

Методы диагностики

Как показывает практика, диодные мосты периодически выходят из строя на любых транспортных средствах, вне зависимости от марки и модели

Также не принципиально важно, используете вы диодные мосты от Valeo, Bosch или любого другого производителя

Читать также: Модуль юнга для резины

Чаще всего в ДМ перегорает один или сразу несколько диодов. Что же касается причин, то тут можно выделить:

  • попадание пыли;
  • негативное воздействие грязи;
  • контакт диодов с маслом;
  • накапливание влаги в генераторе;
  • ошибка полярности при прикуривании;
  • неправильное подключение АКБ;
  • перегрузка в электросети;
  • ошибки в монтаже электрооборудования;
  • заводской брак и пр.

Если задаться целью, то проверку моста можно провести в обычных гаражных условиях. Для подобных задач пользуются лампочкой или мультиметром.

Прежде чем приступить к работе, снимите защитный кожух с ДМ, а также не забудьте отключить выводы на регуляторе. Помните, что на всех мостах положительные, то есть плюсовые диоды оснащаются красными проводами, а минусовые черными. Не перепутайте.

Теперь более подробно про каждый из методов.

Мультиметр

Если для проверки моста вы решили воспользоваться мультиметром, вам потребуется выполнить несколько последовательных процедур.

Весь процесс выглядит следующим образом:

  • мост демонтируется с генератора (иначе никак);
  • каждый из диодов потребуется проверить отдельно;
  • на измерительном устройстве выбирается режим пищалки;
  • такая настройка позволит при замыкании щупа услышать сигнал;
  • при отсутствии этого режима выбирайте положение 1кОм;
  • щупы подводятся к краям диода;
  • делается измерение;
  • щупы меняются местами.

Теперь что касается результатов измерения. С диодом все отлично, если при одном положении вы видите на экране знак бесконечности, на при втором выдает значение в диапазоне от 500 до 700 Ом.

Если прибор показывает сопротивление более низкого значения, либо в двух положениях имеется знак бесконечности, вы нашли неисправный диод.

Лампочка

Теперь посмотрим, как проводится процедура с помощью обычной лампочки. Это неплохая альтернатива для тех случаев, когда мультиметра нет.

Для работы подойдет самая обычная лампа на 12 В.

  • Корпус ДМ подключается к минусу вашей АКБ;
  • пластина обязана плотно прилегать к автомобильному генератору;
  • один конец лампы подключается к минусу генератора;
  • второй на плюсовую клемму 30 через АКБ;
  • если лампа горит, то один или сразу несколько диодов вышли из строя;
  • проверьте отрицательные диоды;
  • минус лампы идет на корпус автогенератора;
  • плюс к болту крепления моста;
  • если лампа горит или начинает мигать, проблема с отрицательными диодами;
  • далее проводится проверка положительных диодов;
  • плюс идет на клемму 30, а минус также на крепежный болт;
  • когда лампа горит, делаем вывод, что проблема с этой группой диодов;
  • также требуется протестировать дополнительные мостовые диоды;
  • минус остается на своем месте, а плюс переходит на клемму 61;
  • если лампа горит, снова диагностирована проблема.

Для решения выявленной проблемы потребуется выпаять проблемный диод. На его место устанавливается новый.

Никто не запрещает вам просто купить полностью новый ДМ, и установить его на место старого, то тут вопрос уже в более солидной сумме денег.

Суммарно на проверку и ремонт моста уйдет не более 2-3 часов у мастера без особого опыта. Если же вы бывалый автомеханик, тогда вы точно не потратите больше часа своего времени на подобные мероприятия.

А у вас был опыт ремонта или просто проверки диодных мостов на своем автомобиле? Если да, напишите об этом, расскажите, с какими сложностями столкнулись или какие хитрости знаете.

У меня все

Спасибо вам за внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и ждите много новых, полезных и интересных материалов!. (1 оценок, среднее: 5,00 из 5)

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Генератор представляет собой миниатюрную электрическую станцию, которая обеспечивает питанием многие узлы автомобиля: зажигание, охлаждение, электропроводку. Потому его поломка обязательно повлечет за собой иные неисправности. Чтобы предотвратить проблемы, нужно время от времени обращаться к диагностике и ремонту этой детали.

Любому автомобилисту будет полезно знать, как проверить работу генератора на автомобиле, но для начала нужно разобраться в возможных признаках поломки.

Про щетки и зачем их менять

Понятно, что генератор с неисправными щетками не будет нормально функционировать. Сами щетки бывают изготовлены из графита. Поэтому их еще называют угольными.

Кстати, применение угольных щеток не ограничено автосистемами. Они широко используются и в других типах оборудования, например в электродвигателях.

Интересно будет рассмотреть разновидности щеток, используемых сегодня:

  • ЭГ-4 – самая востребованная группа щеток, подходящая для автомобильных ГПТ разных годов выпуска;
  • ЭГ-61 – уступают ЭГ-4 в популярности, но тоже достаточно известны. Их преимущество – большая степень надежности.

По мнению опытных автомобилистов, лучше ставить щетки, промазанные специальным составом. Они быстро не разрушаются, так как особый химический состав защищает их.

Расположение щеточного блока на генераторе

Немаловажное значение имеет и характеристика прочности щеток. Графитовые элементы обязаны быть прочными, чтобы дольше прослужить

Располагаться щетки тоже могут по-разному. Например, в отечественных авто они нашли место чуть ниже правого фонаря передней оптики, на ГПТ. До них можно легко добраться, открыв капот транспортного средства. Две крышки, похожие на консервные банки и обмотка щеток всегда на виду.

Итак, щетки менять нужно срочно, как только они выходят из строя, ведь от этого страдает генератор. Элементы напрямую взаимодействуют с его ротором. Опытные автомобилисты и специалисты рекомендуют проверять, как сидят щетки, а вернее, насколько они выступают из своего «гнезда». Так, если щетка выступает менее чем на 5 мм, то это значит, что она требует замены.

Примечательно, что ГПТ чаще всего выходит из строя по вине щеток. Это самый настоящий расходник. Поэтому за щетками нужно ухаживать периодически, диагностировать их состояние каждые 50 тыс. км пробега транспортного средства.

Один из популярных способов тестирования АКБ и заодно ГПТ вместе с щетками, это подключение к аккумулятору мультиметра. Измерительный прибор в данном случае нужен для замера уровня зарядки, обязательно с учетом включенных элементов автомобиля – фар, лампочек салона, печки и других потребителей.

Как проверить диодный мост генератора ВАЗ 2114

Проверяем выпрямительный блок генератора без факта снятия:

Для этого просто снимите защиту-кожух с самого генератора, потом, отсоединяйте регулирующий провод «Б» от клеммы на генераторе, так же, убираем контакт «В» от регулятора напряжения. Теперь берем двенадцати вольтную лапочку (контрольку).

На корпусе плюсовыми диодами являются три штуки с красными пометками, они отвечают за плюс напряжения. Вот они и соединяются с выводом от генератора, а сами диоды вмонтированы в пластину выпрямительного блока. Еще есть диоды (их тоже три) с пометкой черного цвета, они минусовые и создают минусовое напряжение. Находятся на другой стороне пластины, соединенной с массой движки.

Теперь подключаем клеммы через лампочку и смотрим на ее поведение (более подробная схема подключения описана ниже), моргает – мост диодов под ремонт или замену.

Выпрямительный блок включает четыре или шесть диодов, которые как раз и заведуют работой тока; они своеобразные шлюзы и расположены на самом корпусе генератора.

Вот самые частые причины поломки диодов в мосте:

  • При мойке движки можете замочить выпрямительный блок генератора
  • Диоды могут запылиться, их можно закапать маслом, грязь попадает во время движения авто
  • Можно неправильно прикурить авто, перепутать клеммы плюс и минус

Самым явным фактом нерабочего моста будет утечка тока в бортовой системе, которая проявляется следующим образом: если ток высасывается выше 1А в час с заглушенной движкой, но включенной электроникой.

У себя в гараже вы можете проверить выпрямительный блок с помощью совершенно простых инструментов – мультиметра или контрольки (маленькой лампочки на 12 В).

Проверка с помощью лампочки

  1. К аккумулятору на минусовую клемму присоединяем пластинку (корпус диодного моста), пластинка должна очень плотно прилегать к генератору (к его массе).
  2. Берем двенадцати вольтную лампочку, подключаем к плюсу аккумулятора, второй ее конец кидаем к клемме на выходе дополнительных диодов системы, потом на плюс выводного болта и на обмотку стартера.
  3. Если лампочка моргает на коком-либо соединении – мост неисправен.

Проверка на обрывание контактов

  1. Контакт минуса пластинки лампочки подсоедините на плюс аккумулятора.
  2. Плюсовой контакт лампочки – на минус АКБ.
  3. Теперь по всем вышеописанным точкам идем и проверяем, моргает лампочка или нет. И если она опять на определенной точке замигала – мост под замену.

Проверка мультиметром

  1. Надо снять блок, чтобы померить его тестером, мерить будем все диоды моста по отдельности.
  2. Будем прозванивать мультиметром диоды: замыкаем электроды на диоде, он должен пищать.
  3. Показания мультиметра должны быть от 400 до 700 Ом на одном конце контаката, а на другом – бесконечное число; если полученное число не вписывается в указанный регламент или в оба конца контактов число бесконечно – диод неисправен.

Замена диодного моста генератора ВАЗ 2114 – это не очень сложное занятие, чем замена рядовой поломки его части. Купить новый диод и поколдовать над соединением паяльником, по сути, не составит труда. И это действие, в принципе, будет составлять весь ремонт диодного моста генератора. Что-то еще ремонтировать просто не представляется возможностью, а замена диодов – вещь дешевая, весь блок будет стоить дороже, средняя цена на диодный мост ВАЗ 2114 – это 400 – 700 рублей.

Как проверить диодный мост генератора

Протестировать блок на установленном или демонтированном генераторе. Для проведения процедуры понадобятся провода, омметр, но подойдет и обычная автомобильная лампочка.

Проверка диодного моста на машине

Перед тестированием снимите клемму «минус» с аккумуляторной батареи и отсоединить провода от генератора. Если используется мультиметр, переставьте его в режим омметра. Плюсовым щупом красного цвета прикоснитесь к выводу «30» генератора, минусовым – к металлическому корпусу генератора. Если выпрямительный блок исправен, показания прибора будут показывать бесконечно большое сопротивление. В противном случае диодный мост нужно заменить.

Вышеописанная проверка позволяет определить целостность моста в плане отсутствия короткого замыкания. На следующем этапе производится проверка элемента на пробой. Красным плюсовым щупом снова прикоснитесь к клемме «30» генератора, а минусовой – поочередно к болтам крепления моста (обычно они квадратные). Сопротивление должно быть бесконечно большим. Теперь поменяйте местами щупы: показания должны составлять 500-700 Ом. Проверять нужно по отдельности каждый диод, меняя полярность тестера!

Если нет измерительного прибора, воспользуйтесь автомобильной лампочкой на 12В. Тогда отсоедините все клеммы от аккумулятора и провода – от генератора. Сначала нужно протестировать весь мост целиком:

  • минус АКБ подключите к металлическому корпусу генератора;
  • возьмите подходящий провод и в его разрыв подсоедините (последовательно) лампочку;
  • второй конец провода от нее подключите к клемме «30» генератора;
  • свечение лампы говорит о неисправности моста.

Далее нужно протестировать каждый диод . Для этого минус закрепите на корпусе, а плюсом через лампу прикоснитесь к болту крепления диода. Её свечение говорит о пробое электронного компонента. Проверьте каждый из них. Далее «плюс» идущий от батареи, закрепите на клемме «30» генератора, а минусом поочередно касайтесь диодов. Если лампа в каком-либо случае загорелась, мост нужно менять. При необходимости проверки дополнительных диодов, оставьте «плюс» на клемме «30», а минус подключите к выводу «61»: светящаяся лампочка говорит о проблемах в выпрямительном блоке.

Проверка демонтированного выпрямительного блока

Снимите генератор и извлеките из него мост. Дальнейший ход действий:

  • установите тестер в положение омметра и включите (если она есть) звуковую индикацию;
  • минусовый щуп прибора соедините с центральной пластиной, а плюсовым щупом прикоснитесь к металлической жиле (это может быть плоская полоска металла или оголенный провод);
  • прибор покажет либо бесконечность, либо 500-700 Ом;
  • поменяйте полюсами щупы: показания должны измениться на противоположные;
  • если показания совпадают – диод неисправен;
  • проделайте эту процедуру с каждым электронным компонентом моста.

Проверка снятого моста с помощью лампы

Среди некоторых автолюбителей бытует мнение, что тестировать выпрямительный блок лучше под нагрузкой, используя автомобильную лампу мощностью в 21Вт. Для этого понадобится аккумулятор и провода, чтобы получилась несложная электрическая схема, в которой один провод присоединен к минусу АКБ, второй – через лампу (последовательно) к плюсу. Порядок проверки:

  1. Сначала стоит проверить выпрямительный блок на предмет замыкания между пластинами. Для этого прижмите положительный провод (его свободный конец) к верхней, а минусовый — к нижней пластине. Отсутствие свечения говорит, что замыкание отсутствует. Если сменить полярность подключения, лампа загорится.
  2. Теперь проверяются положительные элементы на пробой и обрыв. Положительный провод прижмите «крокодилом» к верхней пластине, минусовый – к каждой точке соединения диодов. При этом нужно менять полярность: при исправном элементе в одном случае лампа будет гореть, в другом – нет.
  3. То же самое делаем с отрицательной группой элементов. Но только здесь минусовый провод прикрепляем к нижней пластине.
  4. Остается проверить дополнительные диоды. Для этого плюсовый провод прикрепите к контакту «61», а минусовый по очереди к каждой точке соединения электронных компонентов. Меняйте полярность и следите, чтобы в одном случае лампа загоралась, в другом – нет. Если это так, диоды исправны.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ГЕНЕРАТОРА

Проверка генератора ВАЗ 2114 должна выполняться с периодичностью раз в пол года, даже если само устройство работает в нормальном режиме.

Первые весточки неисправности, при обнаружении которых необходимо проверить генератор на ВАЗ 2114:

  • Лампочка АКБ на панели приборов светится чрезмерно ярко даже когда запущен двигатель, это свидетельствует о том, что АКБ перезаряжен;
  • Лампочка АКБ не горит после активации зажигания, не включаются поворотники, дворники и аналогичные приборы – на АКБ не поступает зарядка, так как не работает генератор;
  • Сильно шумит генератор

Теперь разберемся, как проверить генератор. Для этого нам потребуется мультиметр, приобрести его можно в любом автомагазине за 400-600 рублей. Проверка выполняется по следующему алгоритму (методика может использоваться на ВАЗ 2113 и на ВАЗ 2115):

  1. Включаем зажигание. Смотрим, чтобы горели все лампочки приборной панели;
  2. Заводим четырнадцатую. Лампочка АКБ на приборной панели, если устройство работает исправно, должна потухнуть;
  3. Прогреваем мотор до рабочей температуры (90 °С). Теперь необходимо создать максимальную нагрузку на электросеть автомобиля, для этого вам потребуется включить все потребляющие электроэнергию приборы – магнитолу, дальний свет, печку, прикуриватель, обогрев стекла;
  4. Мультиметр устанавливаем в режим вольтметра. Тут нам потребуется помощник, который сядет за водительское кресло и будет поддерживать обороты мотора на уровне 3200-3500 об/мин;
  5. Щупы мультиметра подключаем к аккумулятору. Во время наибольшей нагрузки на бортовую электросеть генератор должен выдавать напряжение не меньше тринадцати Вольт. Если мультиметр демонстрирует показатель меньше требуемого, значит, что по причине неисправности генератор на ВАЗ 2114 выдает низкое напряжение;
  6. Далее выключаем все потребители энергии и проверяем электроприбор при минимальной нагрузке. Делаем то же самое – снимаем замер при работе двигателя на 3200-3500 об/мин. Сейчас мультиметр должен показывать не менее чем 14.7 Вольт.

Проверка мультиметромЗная, сколько вольт должен выдавать генератор на ВАЗ 2114, после обнаружения несоответствий необходимо приступать к поиску неисправностей и, при надобности, ремонту либо замене устройства.

Инструкция по ремонту агрегата ВАЗ 2114

Разборка агрегата для ремонта представляет собой последовательность шагов:

  1. Отжав три защелки, снимаем защитный кожух с корпуса.
  2. Делаем отметки взаимного расположения двух крышек и статора, чтоб облегчить сборку.
  3. Вывернув винты крепления, демонтируем щеточный узел.
  4. Далее нужно отсоединить провода от вывода регулятора.
  5. Выкручиваем крепежные болты и демонтируем диодный мост, отключив при этом выводы обмоток.
  6. Вывернув четыре винта стяжки, нужно снять крышку с той стороны, где находятся контактные кольца генератора.
  7. Фиксируем вал ротора от прокручивания с помощью тисков и откручиваем гайку крепления шкива. Теперь снимаем шкив генераторной установки и шайбу с вала ротора.
  8. На последнем этапе демонтируем крышку ротора агрегата.

Далее можно осматривать детали и производить их ремонт или замену. Могут быть неисправны щетки, диодный мост, подшипники, трехуровневый регулятор напряжения и другие детали генераторной установки.

На современных автомобилях устанавливается большое количество электроники, что требует более мощной генераторной установки для стабильной работы бортовой сети. Низкое напряжение может сказаться на работе клапанов. При большой нагрузке генератор греется. В этом случае на ВАЗ 2114 устанавливается генератор с Приоры или Калины, способный выдавать ток до 115 А. Он крепится аналогично штатному, только нужно заменить шкив ремня привода.

Устанавливается генератор на ВАЗ 2114 в обратном порядке. После установки агрегата на штатное место подключаются все разъемы и провода, надевается ремень привода. Для натяжения ремня привода при объеме 1,5 л отводится с помощью монтировки корпус генератора от блока мотора. А при объеме 1,6 л натягивается ремень с помощью винта натяжения. От натяжки ремня зависит работоспособность генератора. Если натяжение недостаточно, то вырабатывается слабый заряд, что отрицательно сказывается на работе бортовой сети.

Причины выхода из строя генератора

Без специализированного оборудования определить точную причину поломки узла не всегда удается. Но, чаще всего к неполадке приводят:

  1. Заклинивание подшипников. Из-за высыхания смазки и постепенного износа подшипники заклинивают. Сначала обычно рвется ремень, что влечет необходимость переборки узла.
  2. Прогорание обмотки. Чаще всего обмотка прогорает вследствие проникновения химических веществ и солей, использующихся для посыпки дороги зимой.
  3. Износ щеток. Графитовые щетки постепенно стираются, поэтому их нужно периодически менять. Если их вовремя не заменить, узел может полностью выйти из строя.
  4. Неисправность реле. Устройство предназначено для предотвращения перезарядки аккумулятора. При его неисправности не происходит запуск генератора.

Для профилактики поломки следует своевременно производить плановое обслуживание автомобиля.

Если в режиме максимальной нагрузки генератор выдает 12 Вольт на ВАЗ 2114 (очень низкий показатель, свидетельствующий о поломке агрегата),необходимо искать причины его неисправности. Это может быть:

  • Ослабленное натяжение ремня;
  • Вышедшая из строя цепь генератора – окислилась масса либо перетерлась проводка;
  • Неисправный регулятор напряжения;
  • Износ или повреждение щеток;
  • Износ подшипников;
  • Перегорел предохранитель.

None Для начала проверьте натяжение ремня – при умеренно сильном нажатии пальцем ремень не должен продавливаться больше чем на один сантиметр. Целостность наружной проводки и окисление массы проверяется визуальным осмотром.

Далее проверяем регулятор напряжения, делается это мультиметром. Подключаем устройство к выходам генератора. При заведенной четырнадцатой тестер должен показывать напряжение 14-14.

2 Вольта. Теперь помощнику нужно надавить на акселератор, если при наборе оборотов напряжение изменилось больше чем на 0. 5 Вольт, значит регулятор функционирует неправильно.

Теперь нужно проверить диоды. Переводим тестер в режим прозвона и поочередно замыкаем щупы мультиметра на каждом из диодов. Тестер должен издавать звуковой сигнал только при проверке по одному из направлений, если тестер пищит на каждом направлении – диод пробит.

Диодный мост «горит» из-за попадания влаги, плохих контактов.  Чтобы его проверить, нужно сначала демонтировать его из самого генератора (Как снять диодный мост?). Можно конечно обойтись и без его снятия, но процесс проверки для новичка будет архисложным, учитывая, что на демонтаж всего на всего уйдёт порядка 10 минут. Принцип работы диодного моста заключается в  преобразовании переменного тока в постоянный. Причём, диоды должны работать в одну сторону. Иными словами, исправный диод должен пропускать ток только в одну сторону, неисправный диод – пропускает ток в обе стороны или вообще ничего не делает. Опираясь на данные свойства диода  будет проводиться проверка на работоспособность самого диодного моста.

Проверка тока отдачи

Диагностика проводится при заведенном двигателе с высокими оборотами. Необходимо измерить ток, потребляемый узлами автомобиля. Щуп прижимается к проводу от клеммы 30 или В+.

Необходимо поочередно включать электроприборы автомобиля, и фиксировать показатели. Полученные значения следует суммировать. Затем нужно включить все приборы и замерить показатель тока.

Полученный показатель следует сравнить с суммированным значением предыдущих измерений. Итоговое значение должно быть примерно на 5 А ниже суммированного показателя. Более высокое значение подтверждает неисправность узла.

Если неисправность обнаружилась

Диоды крепятся на пластинах путём прессовки в отверстие меньшего диаметра, поэтому самостоятельная замена неисправного полупроводника — хлопотное дело, не гарантирующее 100% успеха. Диодные мосты для отечественных автомобилей недороги, поэтому при обнаружении неисправности его меняют на новый.

Выпрямительные блоки современных иномарок стоят внушительных денег, поэтому замена диода в таком мосту экономически оправдана. Проведение данной процедуры лучше доверить специалисту.

От состояния диодного моста зависит качество работы всей электрической системы автомобиля. При появлении ранее перечисленных признаков неисправности нужно незамедлительно провести его диагностику, ремонт или замену.

Проверка диодного моста (выпрямительного блока) генератора автомобилей ВАЗ 2108, 2109, 21099 без снятия его с двигателя: 2 комментария

За подробную статью спасибо! Больше нигде не нашел, чтобы понятно и в картинках

По 3 и 4 пункту, проверяю через лампочку — диоды пробиты, а через мультиметр они в порядке. Это мультиметр фуфлыжный или второй способ не очень надежный?

Выпрямительный блок генератора (диодный мост) автомобиля предназначен для преобразования переменного тока, вырабатываемого генератором, в постоянный с дальнейшей подачей его в бортовую сеть и на зарядку аккумуляторной батареи. Неисправность диодного моста (короткое замыкание, обрыв или «пробой») является причиной исчезновения или уменьшения выдаваемого им тока.

Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

Проверить исправность диодного моста в домашних условиях можно с помощью обычного мультиметра в режиме “прозвонки диодов”. Однако, хотя этот способ и проще, но не такой надежный, так как прибор дает совсем небольшие токи нагрузки и неисправный диод можно просто не определить.

Поэтому, диоды следует проверять под нагрузкой, например, с помощью контрольной лампы в несколько ватт — чем больше, тем лучше. Для этого воспользуемся обычной автомобильной лампочкой 12В мощностью 21 Вт, источником тока послужит аккумуляторная батарея. К плюсовой “+” клемме последовательно подключаем лампу с плюсовым проводом, к минусовой “-” клемме минусовой провод. При замыкании проводов лампа загорается.

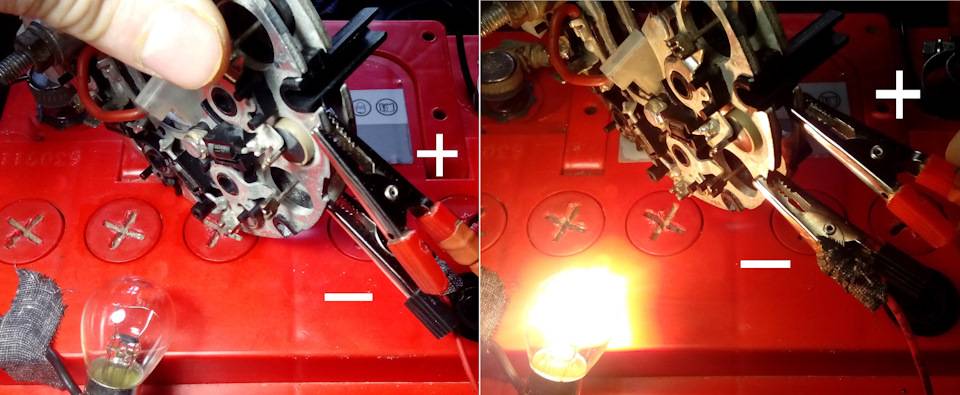

1. Для начала, проверим диодный мост на короткое замыкание между пластинами.Прижимаем положительный “+” провод к верхней пластине, а отрицательный к нижней. Если лампа не загорелась, то короткое замыкание отсутствует.

*При смене полярности лампа должна загореться, так как ток от нижней пластины свободно проходит через отрицательный и положительный диоды к верхней пластине — цепь замыкается.

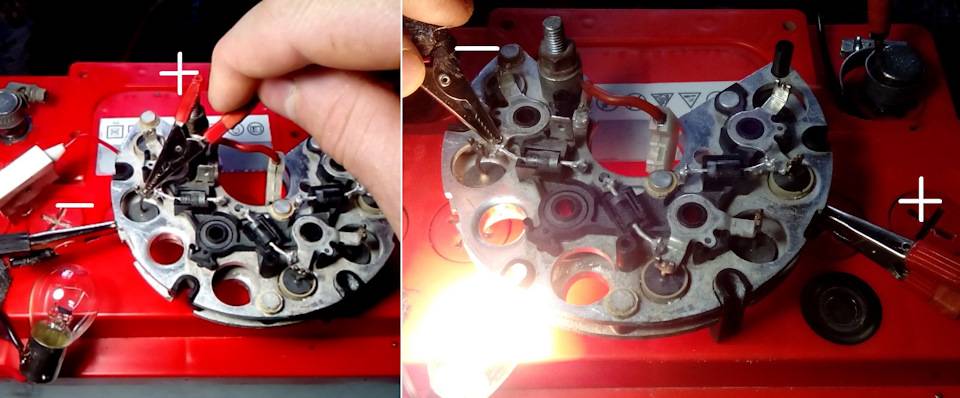

2. Проверим положительные диоды на «пробой» и обрыв.Положительный «+» провод прижимаем к верхней пластине, отрицательный «-» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

3. Проверим отрицательные диоды на «пробой» и обрыв.Отрицательный «-» провод прижимаем к нижней пластине, положительный «+» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

4. Проверяем дополнительные диоды на «пробой» и обрыв.Прижимаем положительный «+» провод к входу «61» генератора. Отрицательный «-» провод поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

Кроме исправности и неисправности диодов с помощью мультиметра косвенно мы можем определить их качество. Для этого переводим прибор в режим “прозвона диодов” или измерения сопротивления 2000 Ом и проверяем каждый диод.

Он должен показать сопротивление порядка 400-700 Ом, при этом различие в показаниях между тремя диодами не должно превышать 5 Ом. Если какой-либо из диодов показывает значительную разницу, то диодный мост может работать неправильно и его лучше заменить.

Более подробная проверка диодного моста проводится на специальном стенде при помощи осциллографа.

Всем здравствуйте! Предлагаю вместе со мной обсудить, как проверить диодный мост генератора. Тема достаточно актуальная, поскольку не так редко автомобилисты сталкиваются с неисправностями генератора.

Диодный мост (ДМ) играет большую роль в работоспособности всего электрооборудования в транспортном средстве. Ключевой особенностью ДМ является есть способность выпрямлять ток.

Бывают ситуации, когда с возложенными задачами мост не справляется, появляются признаки неисправностей. Но как понять, что с ним имеются проблемы, не снимая генератор? Именно об этом мы и будем сегодня говорить.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
