Ремонт генератора автомобиля – сам себе диагност, механик и электрик

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

  • В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
  • Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Неисправность генератора автомобиля относится к классу критических, при которых дальнейшая эксплуатация автотранспортных средств не допускается. Для выполнения проверки работоспособности генератора можно использовать мультиметр.

Неисправность регулятора напряжения

Регулятор напряжения обеспечивает постоянный уровень напряжения на выводах генератора при различных оборотах двигателя. Если посмотреть на типовую схему генератора, регулятор напряжения управляет током катушки возбуждения.

Генератор представляет собой саморегулирующую систему. Если увеличиваются обороты, напряжение на регуляторе увеличивается, он уменьшает ток, протекающий через катушку возбуждения. Согласно закону индукции уменьшается напряжение на катушках статора, следовательно, и напряжение на выходе генератора.

Видео — как проверить генератор на машине не снимая:

При нормальной работе генератор обеспечивает при работающем двигателе стабильное напряжение на аккумуляторе в пределах от 13,3 до 14,5 Вольт независимо от оборотов двигателя.

Превышение, как и меньший уровень напряжения, говорит о возможной неисправности регулятора, его необходимо проверять.

Конструктивно регулятор может быть выполнен в виде блока со щетками либо без них.

Иногда его называют «таблеткой» или «шоколадкой».

В большинстве случаев его легко демонтировать, не снимая генератор, и проверить в домашних либо гаражных условиях. Типовая схема проверки регулятора напряжения изображена на рисунке.

В качестве лампы 6 можно использовать любую салонную лампочку. 1 – аккумулятор, 2 — реле-регулятор, 3 – электронный блок, 5 – клемма для подключения тонкого провода, идущего к  генератору. Если лампа светится, следовательно, регулятор работает. Но если при этом напряжение заряда аккумулятора более 15 Вольт, регулятор напряжения все равно необходимо менять.

Видео — проверка генератора на автомобиле мультиметром:

Также необходимо поменять регулятор, если сильно изношены щетки. Однако, если вы обладаете некоторым опытом ремонта электроинструмента, можно попробовать поменять изношенную щетку (лучше обе щетки сразу).

Признаки неисправности

Ниже приведены явные признаки неисправности щеток
генератора, указывающие на время их замены:

  • без повода отключаются электроприборы в
    машине — при движении автомобиля неожиданно гаснут фары, стопы, отключается
    автомагнитола;
  • оптика работает тускло, часто мигает;
  • постоянно горит
    лампочка АКБ на панели приборов — мерцающая пиктограмма
    укажет на недостаточное получение батареей тока;
  • резко снижается бортовой ток автомобиля,
    двигатель трудно заводится;
  • аккумулятор быстро садится, даже после
    продолжительной езды;
  • свистит
    ремень — в этом случае надо проверить натяжение, так как
    если генератор не будет вращаться с должной скоростью, то и АКБ нормально
    заряжаться не будет.

Рекомендуется проверять устройство преобразования
тока каждые 40-50 тыс. км пробега машины. Именно на этом отрезке времени щетки
преобразователя обычно изнашиваются. Устройство становится не в состоянии
заряжать АКБ, отчего та быстро садится.

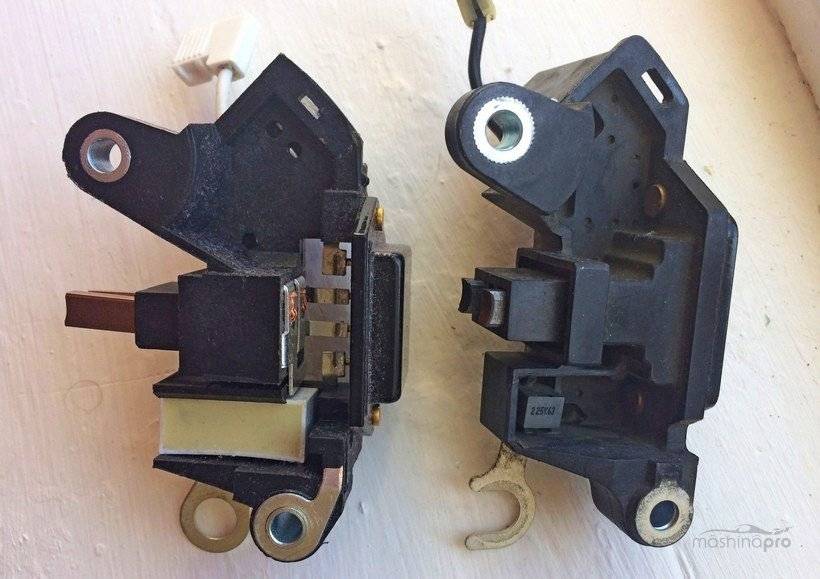

Новые и изношенные щетки
Новые и изношенные щетки генератора

Еще одним признаком, указывающим на проблему с
генератором, является запах гари и в некоторых случаях — появление дымка из-под
капота. Это свидетельствует об отслоении дорожек и кусков резины от приводного
ремня. Такое происходит по причине подклинивания какого-то навесного
оборудования — возможно обводных роликов. Преобразователь с неисправным ремнем
не сможет нормально работать.

Подробное руководство по ремонту генератора своими руками

Ремонт автомобильных генераторов – процесс длительный, для которого понадобится специальное оборудование для ремонта.

  • Стенд для проверки;
  • Амперметр;
  • Реостат;
  • Вольтметр.

Если у вас нет доступа к стенду для проверки, его можно изготовить самостоятельно, или обойтись без его помощи.

Снятие и разборка генератора

  1. Извлеките генератор из подкапотного пространства;
  2. Открутив крепления, снимите щёткодержатель и регулятор напряжения;
  3. Достаньте натяжные болты;
  4. Отсоединив фазные обмотки от проводов на выпрямителе, нужно снять крышку статора;
  5. В последнюю очередь снимается шкив вала и передняя крышка генератора. Для этого нужно использовать специальный съёмник.

При демонтаже генератора следует избегать чрезмерных усилий при откручивании закисших болтов. Срыв резьбы влечёт за собой очень неприятную процедуру нарезки новой резьбы и вытачивания новых болтов. Лучше залить проблемные винты вэдэшкой и оставить на пару часов.

При отсоединении фазных обмоток важно не вырвать места пайки с корнем, иначе процедура пайки легко может вылиться в цикл полной перемотки статора

Замена щёток и реле генератора

Если вам приходится менять подшипники генератора, самое время заменить и щётки. Неизвестно, когда они менялись в последний раз и менялись ли вообще. Для успокоения совести можно достать щётки из генератора для визуального осмотра, но лучше сразу поменять их, ведь повторно лазить в генератор вряд ли захочется. При замене реле, главное при выборе, найти такое, как рекомендовано мануалом к вашему автомобилю. Лучше всего снять старое и подобрать такое же.

Обслуживание генератора

Как и все остальные узлы и агрегаты автомобиля, генератор требует ухода и периодического обслуживания. Нужно менять подшипники по мере износа, щётки генератора. Следить, чтобы на генератор не попадало большое количество грязи, пыли и особенно воды. Часто при неаккуратном обслуживании на генератор может попадать масло или антифриз. Следует избегать этого и при попадании технических жидкостей на генератор своевременно удалять их с помощью тряпки. Для правильного функционирования генератора, клиновый ремень должен быть хорошо натянутым, но не перетянутым.

Производители рекомендуют проводить профилактический осмотр генератора раз в 15-20 тысяч километров. Если правильно обслуживать генератор и следить за его состоянием, он способен прослужить 1600-200 тысяч километров пробега. Однако профилактический осмотр – это не беглый взгляд на генератор, он предусматривает полную разборку и диагностику узлов генератора.

Сборка генератора

Сборка проходит в обратной последовательности разборке генератора. Единственным нюансом сборки является желательность использования специального калибра, с двумя диаметрами (на 12 и 22 миллиметра)

При затяжке гайки шкива генератора, важно не превысить момента затяжки в 88 ньютонов на метр

Внештатные ситуации в ходе проведения ремонта генератора

  • Срыв резьбы винтов или резьбы в крышке генератора. Во избежание данной проблемы, следует контролировать силу затяжки винтов;
  • Замена подшипников ротора генератора. Даже если они не скрипели в процессе работы, подшипники могут просто рассыпаться при снятии;
  • Может понадобится замена реле лампы контроля зарядки аккумулятора. Обычно данное реле следует искать в районе правого переднего колеса (над ним).

При ремонте генератора важно точно выявить причину неисправности. Если дело в щётках, недостаточном натяжении ремня или неисправном реле, заменить их не составит большого труда

Если же предстоит замена или обмотка ротора или статора, данную процедуру проще доверить специалистам сервисных центров по ремонту генераторов. Зная причину поломки, вы будете уверены, что не заплатите лишние деньги. Однако если вы уверенны в своих силах, то можете сами сделать полный ремонт генератора. Генератор после ремонта, особенно капитального, является практически новым устройством.

Диагностика поломок

Диагностика – это обязательный процесс, которые следует производить регулярно, а особенно, если возникли сомнения касательно исправности узла. Процедура диагностики позволяет выявить механические и электрические неисправности. Конечно, для полноценной диагностики нужно специальное оборудование и специалист, но при этом некоторую часть процедуры можно выявить своими силами.

Если при включённом зажигании не загорелась контрольная лампа, то стоит обратить внимание на следующие детали:
Не исключено, что лампа банально перегорела
Замыкание обмоток генератора на массу
Обрыв проводки, проблема с предохранителем или реле лампы заряда
В ситуации, когда лампа горит постоянно стоит проверить следующее:

В первую очередь нужно проверить ремень, не исключено, что сила его натяжения не достаточна для нормальной работы

Особенно это актуально, если на повышенных оборотах слышен свист ремня.
Обратить внимание на выработку или возможное разрушение токосъёмных точек.
Окисление контактов или обрыв проводки
Повреждение регулятора напряжения или сбой в его работе
Посторонние шумы при работе генератора могут быть вызваны преждевременным износом подшипников, привести к этому могут другие менее значительные проблемы:
Окисление плюсовых выводов АКБ, что повышает нагрузку на узел
Механические воздействия и загрязнения, в частности попадание влаги, грязи, песка и т.д.
В случае, если автовладельцем был замечен недостаточный заряд аккумулятора генератором, тогда проверить нужно следующее:
Наиболее простая и распространённая причина – это недостаточное натяжение ремня
Проблема может быть и в самой батарее
Окисление клемм и выводов аккумулятора
Повреждение проводки, в частности линии идущей от генератора к АКБ
Обрыв одной из обмоток
Пробой диодного моста
Бывают моменты, когда аккумулятор вообще не заряжается, тогда проверке подлежат:
Токосъёмные щётки, от повышенной нагрузки они могут просто «залипнуть»
Обрыв проводов

Правила эксплуатации генератора (по Остеру)

И напоследок несколько “вредных” советов, как быстро и без проблем “сжечь” генератор:

  1. Самый лучший и быстрый способ – “Переплюсовка”. Поменяйте местами провода от клемм аккумуляторной батареи, при этом возможен не только оптический эффект (яркая вспышка внутри генератора, легкое дымовое облако), но также звуковой (от щелчка до хлопка и шипения), обонятельный (почувствуете непередаваемый аромат горящих проводов!), и, наконец, тактильный (ожог 1-3 степени – подбирается экспериментально!) После применения этого способа диодный мост выгорает с вероятностью 99%, статор – 60%, реле-регулятор – 20%, провода – 10%, автомобиль целиком – 0,01%! Способ очень эффективен при “прикуривании”. Возможны побочные эффекты – выгорание бортовых компьютеров, сигнализации, музыки и т.д. Большой плюс – не требует специальных навыков и знаний, легко осваивается начинающими.
  2. Способ “Мойка”. Помойте двигатель своей машины. Особенно тщательно помойте генератор, проследите, чтобы потоки воды прополоскали все внутренности агрегата. Ни в коем случае не продувайте генератор после мойки! Сразу же заводите машину и включите побольше нагрузок – весь свет, обогрев, музыку. Если эффект не произошел – повторите попытку. Эффект появится, поверьте!!! Плюс – сгоревший генератор будет чистым.
  3. “Дедовский” метод – сдёргивание плюсовой клеммы аккумулятора на работающем двигателе вроде бы для проверки зарядной системы. Процент сгоревших релюшек увеличивается до 50-70%. Способ требует определенной сноровки – главное, чтобы было побольше искр! Возникающие в цепях высоковольтные коммутационные процессы рано или поздно должны будут сжечь хоть что-нибудь в Вашем генераторе, или, в крайнем случае, в машине! Как всегда, рекомендуется включить побольше всяких там нагрузок – свет, печки, подогрев. Способ не очень эффективен на старых машинах, но главное – верить, что так и будет!
  4. “Лужа” – способ, которым пользуется множество автолюбителей, даже не подозревая об этом. При этом многие искренне уверены, что автомобиль и его агрегаты, включая генератор, по водонепроницаемости должен быть сродни подводной лодке. Дерзайте! Как много неисследованных глубин ждут своих первооткрывателей! И еще простой совет – лужу надо проезжать на возможно максимальной скорости, тщательно следя, чтобы брызги равномерно захлестывали подкапотное пространство. Отсутствие защитных кожухов и поддонов во многом облегчит Вашу непростую задачу. Очень большой плюс – способом можно пользоваться практически ежедневно, не выходя из машины!
  5. Способ “Меломан”. Для очень крутых! Поставьте в Вашу машинку супер магнитолку, парочку CD чейнджеров, пару-тройку ламповых усилителей ватт по 200-300, сабвуфер ватт на 500, ну колонок с десяток, лучше полтора. Вообще, чем больше – тем лучше! Баксов на 12-25 тысяч! (Это не враки – случай зафиксирован!) Включайте! Если через пару минут генератор все ещё работает, а характерного дыма и запаха все еще нет – значит Вы поставили слишком дешёвую аппаратуру!
  6. “Аккумуляторный” способ – наиболее коварный и таинственный из всех, поскольку его осознание требует понимания химических и физических процессов (ну хотя бы закон Ома, что уже не всем дано!) А если по-простому – используйте давно просроченный аккумулятор, не моложе трех-пяти лет. Чем старше – тем больше вероятность, что в аккумуляторе окажется короткозамкнутая банка. При этом аккумулятор может подавать признаки жизни – заводить машину, подзаряжаться от зарядного устройства и т.д., но при этом он становится мощной паразитной нагрузкой в цепи генератора. Возможно, что силы тока будет хватать на работу инжектора, но при включении дальнего света и обогрева генератор будет греться так, что его можно использовать для приготовления яичницы в походных условиях! Главное – не обращать на это внимания, и способ когда-нибудь сработает!

Направления, специальности и учебные заведения по профилю подготовки

Учиться на автоэлектрика можно разными способами:

  1. В средних специальных учебных заведениях и профессиональных училищах. В ссузах есть несколько специальностей, на которых вы можете получить нужные знания: “автомеханик”, “техническое обслуживание и ремонт автомобильного транспорта”, “мастер по ремонту и обслуживанию автомобилей”, “эксплуатация транспортного электрооборудования и автоматики”. Преимущества – более полные базовые знания, но нередко недостаток практики.
  2. На курсах автоэлектриков, которые имеются во многих городах России. Выпускники, успешно сдавшие экзамен, получают свидетельство официального образца и могут устраиваться на работу.
  3. Путем стажировки на предприятии или в мастерской. При желании можно устроиться на должность ученика автоэлектрика и работать бесплатно или за копейки, постигая необходимые знания.

Невозможно в рамках одной статьи перечислить все ссузы, в которых учат на автоэлектрика. Вот лишь некоторые из них:

  1. Образовательный комплекс “Юго-Запад” в Москве дает образование по специальностям “мастер по ремонту и обслуживанию автомобилей” и “автомеханик”.
  2. Невский колледж им А.Г. Неболсина (г. Санкт-Петербург) также готовит автомехаников3 способных работать после окончания колледжа автоэлектриком на автопредприятии.
  3. Новосибирский электромеханический колледж имеет направление по видам транспорта “Эксплуатация транспортного электрооборудования и автоматики”. Учащимся присваивается квалификация техника-электромеханика.
  4. Рязанский автотранспортный техникум им. С.А. Живаго. Здесь также можно получить специальность мастера по электрооборудованию различных видов колесной техники.
  5. Колледж автомобильного транспорта №9 (г. Москва) поставляет на рынок труда квалифицированных рабочих по специальности “техническое обслуживание и ремонт двигателей, систем и агрегатов автомобиля”.

Краткосрочные курсы, где можно получить специфические знания по автоэлектрике, широко представлены в столице и крупных региональных центрах, например, Инжиниринговый центр “Smart”, Школа ремонта “101 курс”, Школа автодиагностики Алексея Пахомова с его видеоуроками и др.

Перезарядка аккумуляторной батареи

Не всегда генератор недозаряжает АКБ, достаточно часто случается, когда происходит перезаряд, то есть, генераторный узел вырабатывает напряжение свыше положенной нормы. Как правило, причиной перезарядки является неисправный регулятор напряжения, он не работает, как положено, и генератор продолжает вырабатывать ток при полностью заряженном аккумуляторе.

Без снятия генератора с автомобиля реле-регулятор проверяется точно так же, как и при недозарядке, только в этом случае мультиметр показывает напряжение бортовой сети при включенной нагрузке более 14,7 В (показания могут быть и еще выше, например, даже более 17 Вольт). Постоянный перезаряд опасен тем, что из-за него:

  • начинает закипать электролит в банках аккумулятора;
  • оголяются свинцовые пластины АКБ;
  • возникает сульфатация (разрушение пластин), аккумуляторная батарея становится неработоспособной;
  • из-за повышенного напряжения могут перегорать лампочки, выходить из строя электрооборудование, гореть предохранители.

Еще существует опасность взрыва аккумулятора, который происходит вследствие засорения отверстий в пробках аккумуляторных банок при кипящем электролите.

На многих автомобилях ВАЗ семейства «Классика» (в частности, на ВАЗ-2106) реле напряжения меняется достаточно легко, так оно располагается отдельно, находится рядом с передним крылом автомобиля. Реле-регулятор типа ВАЗ-2105 и 2107 размещено в самом генераторе, до него добраться немного сложнее, но замена его производится тоже несложно.

Как избежать серьезных поломок

Чтобы не попасть на замену всего генератора и более
тяжелый ремонт автомобиля, щетки надо вовремя заменять. Неисправный
преобразователь не будет питать аккумулятор, из-за чего увеличится зарядный ток
устройства. Это повлечет за собой другие, более тяжелые последствия — к
примеру, разрушение диодного моста.

Внимание
стоит уделить также батарее
внешнего питания. Да и вообще, АКБ с генератором работают в тандеме, порча
одного устройства обязательно сказывается на состоянии другого

Поэтому не
нарушайте правил эксплуатации аккумулятора, заменяйте его при истечении срока
службы, не допускайте механических повреждений и переполюсовки.

Помните, что генератор имеет самую большую скорость
вращения из всех узлов автомобиля — его обороты даже превышают частоту оборотов
силового агрегата. Они составляют примерно 10-14 тыс. об/мин, что в 2-3 раз
больше, чем у ДВС. Поэтому срок службы электродвигателя и ниже в два раза.

Условно поломки генератора делят на механические и
электрические. В первом случае косвенным признаком неисправности становится
повышенная шумность работы устройства, что характеризует поломку
подшипников в передней крышке. В случае
электрического повреждения наблюдается отсутствие напряжения АКБ, низкий ток
или превышение заряда.

Регулятор
напряжения или реле на современном автомобиле, как и щетки, играет важную роль.
Как известно, генератор автомобиля соединен с коленчатым валом ДВС через мягкий
привод (ремень). Скорость движения машины и обороты бывают разными, поэтому ток
выдается несбалансированным. Чтобы сглаживать и регулировать выдаваемое напряжение,
и нужен регулятор. Его часто называют «таблеткой», «шоколадкой»,
«стабилизатором».

Какие генераторы можно установить на «семёрку»

Конструкция ВАЗ 2107 позволяет устанавливать не только генератор Г-221А. Поэтому водитель при необходимости может поставить более мощное устройство, правда, при этом придётся внести некоторые изменения в электрическую схему автомобиля. Возникает вопрос: а с чем вообще связано желание автолюбителя поменять «родной» генератор?

Г-221А был оптимальным устройством для оснащения автомобилей в эпоху начала их серийного производства. Однако с 1980-х годов прошло много времени и сегодня практически каждый водитель пользуется современными электронными приборами:

  • акустической системой;
  • навигаторами;
  • дополнительными приборами освещения (тюнинг) и т. п.

Соответственно, генератор Г-221А не справляется с высокими нагрузками, в силу чего водители и начинают искать более мощные установки.

На «семёрку» можно установить как минимум три более мощных устройства:

  • Г-222 (генератор от «Лады Нивы»);
  • Г-2108 (генератор от «восьмёрки»);
  • Г-2107–3701010 (инжекторная модель для карбюраторной машины).

Важно, что последние две модели не требуют изменения конструкции как корпуса генератора, так и его креплений. При установке генератора от «Нивы» придётся провести некоторую доработку

Схема подключения Г-221А

Являясь электронным прибором, генератор нуждается в корректном использовании. Поэтому схема его подключения не должна вызывать двойственного толкования. Надо отметить, что водители «семёрок» обычно без труда могут подсоединить все клеммы генератора сами, так как схема доступна и понятна каждому.

Многие автовладельцы задаются вопросом, куда какой провод должен подключаться при замене генератора. Дело в том, что прибор имеет несколько разъёмов и проводов и при замене можно легко забыть, какой провод куда идёт:

  • оранжевый не пригодится для подключения, его можно оставить как есть либо соединить с серым напрямую для автозапуска авто;
  • серый толстый провод идёт на щётки от реле-регулятора;
  • серый тонкий провод подключается к реле;
  • жёлтый — координатор контрольной лампочки на панели управления.

При самостоятельной работе с Г-221А лучше подписывать назначение проводов, чтобы потом не соединить их ошибочно.

Заключение

Точная диагностика исправности автомобильного генератора осуществляется своими силами при использовании несложных и распространенных бытовых измерительных приборов. Вышедший из строя генератор восстанавливают заменой диодного моста, реле-регулятора, опорных подшипников и щеток и  регулировкой натяжения приводного ремня. В прочих случаях потребуется покупка нового.
Знание простых методик проверки позволит восстановить нормальную работоспособность электрооборудования без обращения в автосервис и сэкономить средства.
