Топливные фильтра для дизельных двигателей – мелочь или жизненно необходимый элемент?

Лучшие топливные фильтры для дизельных двигателей

Авто с дизельным двигателем чаще сталкиваются с плохим качеством топлива. Дополнительный негативный фактор – низкая устойчивость солярки к морозам: при понижении температуры в топливе вымораживаются парафины, которые забивают фильтрующий элемент

По этим причинам к выбору топливного фильтра для дизеля нужно отнестись с повышенным вниманием. Наша команда изучила особенности и характеристики 7 популярных моделей и советует 3 марки, которые отличаются долговечностью комплектующих и эффективностью защиты от механических примесей

Volkswagen 7H0127401B

Немецкий концерн производит комплектующие для собственного конвейера и поставляет запчасти для Audi, Seat, Porsche. Развитая дилерская сеть позволяет приобретать оригинальные запчасти. Фильтр Volkswagen 7H0127401B предназначен для установки на кроссовер Touareg и коммерческие автомобили Transporter T5. Это прямоточная модель с четырьмя отводами в прочном непрозрачном корпусе. Фильтрующий элемент изготовлен из плотной бумаги с синтетическими волокнами. Имеет увеличенный ресурс: менять расходник рекомендуется не раньше, чем через 15-20 тыс.км.

Деталь полностью совместима с оригинальными комплектующими и может использоваться для планового ремонта автомобилей, которые находятся на гарантийном обслуживании. Корпус изготовлен из устойчивого к коррозии алюминиевого сплава.

Достоинства:

  • Точные размеры;
  • Удобное расположение отводов;
  • Простая замена;
  • Низкая цена;
  • Отсутствие дефицита.

Недостатки:

Встречаются подделки.

Knecht KL 581

Немецкий производитель стабильно входит в число лидеров. Продукция бренда отличается безупречной работой клапанов и хорошим качеством бумаги. Средний ресурс расходников – 20-25 тыс.км. Поставляется продукция на конвейеры немецких компаний и на вторичный рынок японских автомобилей. В каталоге дизельные топливные фильтры для Suzuki, Toyota, Mitsubishi. Основа Micro-STAR обеспечивает максимальную степень очистки топлива.

Knecht KL 581 – один из самых универсальных в каталоге компании. Эта модель используется при ремонте Citroen, Fiat, Ford, Jaguar, Land Rover, Lancia. Фильтрующий элемент находится в прочном корпусе, устойчивом к коррозии, надежно защищая топливную систему от воды и механических примесей.

Достоинства:

  • Низкое сопротивление потоку топлива;
  • Высокий уровень отсева;
  • Долговечность;
  • Точное соответствие оригинальным запчастям по всем размерам;
  • Качественная упаковка.

Недостатки:

Высокая цена.

Diesel Technic 2.12232

Компания Diesel Technic специализируется на производстве комплектующих для вторичного автомобильного рынка. Основной ассортимент — запчасти для MAN, DAF, Volvo. Топливный фильтр Diesel Technic 2.12232 является одним из самых универсальных в каталоге бренда. Расходник можно использовать при плановом обслуживании спецтехники Caterpillar, Massey-Ferguson, John Deere, Demag, Grove и грузовых автомобилей MAN, DAF, Iveco, UD Trucks, Mercedes-Benz, Scania, Isuzu.

Оборудование создано с учетом сложных условий эксплуатации. Надежно защищен прочным корпусом, устойчивым к механическим воздействиям и вибрации. Эластичные уплотнители обеспечивают герметичность соединений. Большой объем позволяет обеспечивать бесперебойную работу моторов с повышенной мощностью.

Достоинства:

  • Простая замена;
  • Точное соответствие оригиналу по размеру;
  • Стабильное качество;
  • Наличие международных сертификатов;
  • Низкая цена.

Недостатки:

Низкий уровень защиты от контрафакта.

Лучшие производители ремней ГРМ

Топливные фильтра для дизельных двигателей – мелочь или жизненно необходимый элемент?

Современные топливные фильтра для дизельных двигателей служат для поэтапной очистки солярки от различных загрязнений и вредных примесей. В настоящее время используются два вида: сборные, в которых предусмотрена замена фильтрующих элементов, и неразборные.

От чего предохраняют топливные фильтра для дизельных двигателей?

Очистка горючего осуществляется в три этапа:

  1. предварительная фильтрация непосредственно в баке;
  2. этап грубой очистки;
  3. этап тонкой очистки.

Основное отличие фильтрующих элементов для дизелей состоит в том, что они эффективно препятствуют проникновению воды в камеру сгорания двигателя. А для того, чтобы в холодное время года парафины, содержащиеся в дизельном топливе, в результате кристаллизации не вывели всю систему из строя, на некоторых моделях фильтров устанавливаются элементы подогрева (штора из токопроводящей бумаги).

Загрязнение топлива происходит еще в процессе его производства на нефтеперерабатывающем заводе. Другая часть инородных примесей попадает в него при транспортировке и непосредственно во время заправки – через заливную горловину бака автомобиля. Помимо этого, в топливе постоянно происходят химические процессы, приводящие к образованию различных смол. К тому же, в результате суточных перепадов температуры в баке образуется конденсат, который во время движения автомобиля смешивается с горючим.

Устройство топливного фильтра дизельного двигателя и срок эксплуатации

Аппаратура дизельных двигателей предельно чувствительна к содержащимся в топливе загрязнениям. Это вызвано наличием в насосе и форсунках прецизионных деталей, смазка которых осуществляется соляркой. В некоторых узлах зазор между деталями не превышает 6 мкм, поэтому различные абразивные включения могут привести к его увеличению и, как следствие, выходу системы из строя.

По статистике более 40 % поломок дизелей происходит из-за неисправности деталей топливной системы. Поэтому от того, насколько эффективно топливные фильтры для дизельных двигателей выполняют очистку горючего, зависит надежность работы всего силового агрегата. Устройство топливного фильтра дизельного двигателя не отличается особой сложностью и состоит из фильтрующего элемента и сепараторов для отделения из солярки влаги. На некоторых моделях устанавливаются датчики воды и краники для ее слива.

С целью снижения образования в топливном баке конденсата производители рекомендуют не реже одного раза в неделю заправлять его полностью.

Срок службы дизельных фильтров зависит от качества топлива и в среднем рассчитан на 30-40 тыс. км пробега. Засоренность фильтрующего элемента можно определить по неравномерной тяге двигателя при движении на большой скорости. По мере загрязнения рывки будут появляться и на малой скорости.

Замена топливного фильтра дизельного двигателя – сделаем все сами

Далее рассмотрим, как проводится замена топливного фильтра дизельного двигателя в домашних условиях. Для этого потребуется: емкость для слива топлива, ручной насос, патрон топливного фильтра, уплотнительное кольцо для крышки фильтра. Замена проводится при выключенном зажигании автомобиля!

  1. Вначале откручивают крышку топливного фильтра.
  2. После чего отворачивают патрон. Для сбора вытекающей солярки необходимо подставить емкость.
  3. Снимают крепежи.
  4. Отсоединяют шланги.
  5. Снимают крепление корпуса.

Для того чтобы удалить воду из патрона, можно воспользоваться вакуумным насосом. Убедившись в отсутствии влаги и грязи, устанавливают патрон и закрывают корпус крышкой, предварительно установив новое уплотнительное кольцо. Чтобы заполнить фильтр топливом, необходимо включить зажигание и подкачивающий насос сам проведет закачку, удалив при этом из системы воздух.

Зачем он нужен

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Виды

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

  • Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
  • Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

  • карбюраторные;
  • дизельные;
  • инжекторные.

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

  1. Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
  2. Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
  3. Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.

Принцип действия ТФ

ТФ работает по следующей схеме:

  • при прогонке горючего через фильтр первым делом оно проходит через впускной штуцер и затем — через бензофильтр грубой степени очистки;
  • механические компоненты солярки удерживаются бумажными «шторами» фильтра;
  • горючее, очищенное от примесей, поставляется в топливную магистраль.

Автомобильные маслофильтры производятся с использованием аналогичной фильтровальной бумаги, что и бензофильтры тонкой очистки.

В топливных системах автомобилей иностранных марок устанавливаются топливные фильтры более сложной конструкции, состоящие из трёх штуцеров. Поскольку топливная система таких машин состоит из основной и дополнительной магистралей, то и штуцеры размещаются следующим образом: два идут на главную магистраль, один — на дополнительную. Последний предназначается для стравливания давления в системе посредством сброса излишков солярки обратно в топливный бак.

Это интересно: Мастика для днища автомобиля


Фильтрующие элементы более сложной конструкции устанавливаются в автомобилях иностранных марок

Описание

Предназначение топливного фильтра (ТФ) заключается в отсеивании частиц пыли и загрязнений, предотвращении попадания их в топливную систему мотора. При отсутствии очистительного элемента в системе пыль и другие вредоносные компоненты забивают и выводят из строя топливную систему.

Фильтр топлива в разрезе: 1 — фильтрующий элемент для инжекторных авто, 2 — его корпус

Процесс фильтрации состоит из двух и больше степеней очистки (в зависимости от структуры фильтра и его производства). Первая степень называется грубой, поскольку ей удается отсеивать крупные частицы грязи, которые попали в бензобак вместе с топливом. Вторая — фильтр тонкой очистки, который располагается где-то между бензобаком и мотором транспорта (это «где-то» может находиться в разных местах, в зависимости от авто).

Фильтры различаются по своей конструкции. Они устанавливаются, исходя из типа топливной системы. Есть три вида:

  • карбюраторная;
  • инжекторная;
  • дизельная.

Специфика дизельных фильтров заключается в том, что тип такого мотора является очень уязвимым, поэтому топливо для систем должно быть максимально очищено. В этом случае топливо авто проходит три степени очищения — в бензобаке, а затем грубую и тонкую очистку. Предназначение заключается в предотвращении попадания воды в камеру сгорания. Если учесть эти факторы, становиться понятно, почему качественный ТФ для дизельного авто стоит на порядок дороже, чем элемент очистки для бензинового мотора.

Дизельный ТФ: 1 — дизель, 2 — эмульсия насоса, 3 — очищение от грязи, 4 – чистое топливо с остатками конденсата, 5 — гидрофобный материал, 6 – отстойник влаги

По конструкции фильтры могут быть двух видов: сборные и неразборные. Если в авто установлен неразборный бензиновый очистительный компонент, то в случае его непригодности производится полная замена топливного фильтра. Сборные ТФ не требуют полной смены — достаточно заменить фильтрующий элемент.

Помните: грамотно подобранный ТФ конкретно для модели автомобиля сэкономит топливо и увеличит периодичность его замены. При несвоевременном процессе замены компонента последствия для топливной системы могут быть плачевными.

Не знаете, где расположен топливный фильтр и какова периодичность его смены, ознакомьтесь с инструкцией по эксплуатации. Можем сказать, в большинстве на дизельных и карбюраторных авто фильтр располагается в подкапотном пространстве. Компоненты очистки бензина в инжекторных авто находятся под днищем автомобиля (если фильтр не разборный), либо под задним сидением. В этом случае ТФ, находится непосредственно в бензонасосе и его замена заключается в замене сетки топливного насоса.

Инжекторные топливный фильтры не подвержены коррозии, поскольку изготовляются из сплавов алюминия или пластмассы.

Разборной ТФ

Какой выбрать

Knecht

Эта немецкая компания, входящая в группу Mahle, была основана в 1920 году. С первых дней она заработала репутацию как производитель качественных и инновационных продуктов. Более того, Knecht занимается только производством фильтров (в том числе масляных и воздушных). Ассортимент довольно таки широк, и включает в себя предложения практически для всех моделей. Их качество соответствует оригинальной продукции, а наиболее популярными являются топливные фильтры для японских марок и автомобилей BMW.

MANN FILTER

Это немецкая компания, входящая в группу Mann Hummel, которая является ведущим поставщиком автомобильных запчастей. MANN FILTER была основана в 1960-х годах и имеет большую группу постоянных клиентов. Как следует из названия, речь идет только о производстве высококачественных фильтров, предназначенных не только для легковых автомобилей. Предложения компании по топливным фильтрам могут удовлетворить желания практически каждого автовладельца. Наиболее популярными являются фильтры для автомобилей Audi / Skoda / Volkswagen.

Bosch

Компания Bosch является немецкими магнатом производства автозапчастей практически для всех марок автомобилей. Более того, детали этого производителя во многих автомобилях используются мировыми производителями на сборочной линии. Годы практики и количество довольных клиентов доказывают, что ему стоит доверять. То же самое относится и к топливным фильтрам, которые подходят практически для любого автомобиля как с бензиновым, так и дизельным двигателем.

Filtron

Filtron – относительно молодая компания на автомобильном рынке. Она была основана около 1982 года и входит в группу Mann Hummel – мирового лидера по производству автомобильных запчастей. Filtron поставляет свою продукцию на сборочные линии таких марок, как: Volkswagen, Ford, Mercedes-Benz, Saab, Suzuki. Интересен тот факт, что этот производитель располагает самой современной в Европе лабораторией, предназначенной для тестирования фильтров. Самым большим преимуществом является соотношение цены и качества.

Также высокое качество своей продукции обеспечивают такие производители как Valeo, SKF или Magneti Marelli.

Когда менять фильтр салона, пробег

Как правило, производитель устанавливает регламент замены салонного фильтра в пределах 15 000 км пробега. Можно следовать его рекомендациям, но, понимая, что машина эксплуатируется в условиях мегаполиса, промзоны или высокой концентрации пыли, смело делим регламентный пробег на два. Опытные водители, которые проводят за рулём целый день, рекомендуют проводить замену раз в 6-8 тысяч км или два раза в год, к примеру, вместе с заменой масляного фильтра и масла в двигателе.

Интересное по теме: История Citroen 2CV Sahara 4×4. Маленький король большой пустыни

Тем не менее есть очевидные симптомы забитого салонного фильтра, которые достаточно просто заметить:

  1. Окна в салоне начали запотевать. Это означает, что циркуляция воздуха нарушена, пора менять фильтр салона.
  2. Появление неприятных запахов.
  3. Слабый поток воздуха из отопителя или кондиционера.
  4. Выпадение пыли на поверхности передней панели и внутренней стороне стёкол салона.

Меняем салонный фильтр при появлении хотя бы одного из этих симптомов.

Выбор

Правильная стратегия выбора топливного фильтра — выполнение рекомендаций производителей автомобиля. Они разработаны с учётом потребностей двигателя. Не стоит экспериментировать, устанавливая неподходящий фильтр лишь по той причине, что он дешёвый.

Некоторые автомобилисты пытаются компенсировать низкое качество очистки частой заменой топливного элемента. Это неправильный подход. Главная задача фильтра — не допустить попадания в топливную аппаратуру и цилиндры посторонних частиц крупнее определённого размера. Тонкость фильтрации — одна из характеристик, которая не изменяется во время эксплуатации. Ни старый, ни новый элемент, который не способен удержать мелкие частицы, не убережёт двигатель от поломки.

Тонкость фильтрации — одна из характеристик фильтра, которая не изменяется во время эксплуатации

Сходные по параметрам фильтры выпускают разные компании. Известные бренды Mann, Knecht (Mahle), Bosch, UFI, Delphi и другие занимают лидирующее положение на рынке, так как производят высококачественную продукцию, которую производители автомобилей устанавливают на новые машины. Для подбора подходящего фильтра используйте онлайн-каталоги. Выбирайте только те модели, в описании которых есть прямая рекомендация для вашего автомобиля.

Фильтры Bosch — одни из самых дешёвых среди известных брендов Mann предлагает самую широкую гамму фильтров различного назначения Delphi — одна из немногих компаний, освоивших производство фильтров для дизельных двигателей Common Rail Knecht-Mahle — престижный немецкий бренд Итальянская компания UFI поставляет фильтры на сборочный конвейер Volkswagen

От чего предохраняют топливные фильтра для дизельных двигателей?

Топливные фильтры для дизельных двигателей по своей конструкции и сущности являются самобытными. С конструкцией то все должно быть ясно, но в чем заключается это самобытность фильтра?

А она, самобытность фильтра, заключается не в чем ином, как в своих особенностях, которые начинают возникать уже при поэтапном разборе очистки горючего через такой топливный фильтр. Таким образом, в дизельном топливном фильтре очистка горючего осуществляется с помощью трех взаимосвязанных этапов:

1. Непосредственно в самом топливном баке происходит предварительная фильтрация;

2. Происходит этап «грубой» очистки горючего;

3. Происходит этап «тонкой» очистки горючего.

Главной отличительной составной фильтрующих элементов дизельных двигателей является не что иное как препятствие. Это препятствие эффективно перекрывает доступ для проникновения воды в камеру сгорания двигателя.

Для того чтобы в холодную пору года парафины, которые содержатся в дизельном топливе, в результате их неизбежной кристаллизации не смогли вывести всю систему из строя, на особых и единичных моделях топливных фильтров устанавливаются элементы подогрева. Обычно, таким элементом служит штора из токопроводящего листа бумаги.

Само непосредственное загрязнение топлива, как это не прискорбно утверждать и осознавать, происходит еще в «утробе», то есть, в процессе его производства еще на нефтеперерабатывающем заводе. Иная же часть различных инородных примесей добирается до топлива при различного рода транспортировке и, как ни странно, во время заправки автомобиля.

Это происходит посредством заливной горловины бака авто. Кроме этого, из-за того, что в самом топливе постоянно происходят разные химические реакции и процессы, образуются различные смолы, которые так же приводят к негативным последствиям.

Помимо этого, в результате перепадов температуры во время суток, в самом баке возникает конденсат. Во время непосредственного движения автомобиля этот конденсат успешно соединяется и смешивается с горючим. Таким образом топливный фильтр помогает побороть эту смесь и вывести всю излишнюю воду из топлива.

Устройство и принцип работы фильтров очистки дизельного топлива

Прежде чем дизельное топливо будет использовано по назначению, его очищают от загрязнений и воды. Это необходимо, так как в форсунки и цилиндры топливо поступает под большим давлением. Посторонняя пыль в этом случае превращается в абразив, быстро выводя из строя детали. Грязное топливо — основная причина преждевременных отказов дизельных моторов. В их системах питания обычно установлены два топливных элемента: грубой и тонкой очистки. Решения с одной или тремя ступенями фильтрации встречаются реже. Разделение функций между фильтрами тонкой и грубой очистки не догма. Например, удаление воды из топлива может быть возложено как на первый, так и на второй или на оба сразу. Все зависит от конструкторского решения.

Грязное топливо — основная причина преждевременных отказов насоса, форсунок, поршней и цилиндров дизельных моторов

Рекомендуем: Замена масла в двигателе своими руками

Фильтр грубой очистки топлива (ФГОТ) удерживает крупные посторонние частицы диаметром примерно 100–300 мкм. Более мелкие фракции останавливает фильтр тонкой очистки (ФТОТ). Размер улавливаемой пыли зависит от требований, предъявляемых к топливу мотором. Так, двигателям самой прогрессивной системы Common Rail, форсунки которых работают под давлением до 2,5 тыс. атмосфер, необходимо самое чистое топливо. Допустимый размер посторонних частиц для них не крупнее 3–5 мкм. Обычные дизельные моторы с плунжерными топливными насосами высокого давления (ТНВД) менее «капризны», так как рабочее давление топлива в них значительно ниже. Место ФГОТ в системе питания — до предварительного насоса, подающего топливо в нагнетатель (топливный насос высокого давления). ФТОТ размещают перед ТНВД.

Фильтр грубой очистки дизельного топлива устанавливают до предварительного насоса, тонкой — перед топливной аппаратурой

Устройство фильтров грубой очистки дизельного топлива

Распространённая конструкция ФГОТ представляет собой разборный стакан со сменным фильтрующим элементом.

Распространённая конструкция ФГОТ— разборный стакан со сменным фильтрующим элементом

В фильтре-отстойнике чистящий элемент выполнен в виде сетки. Внутри стакана могут размещаться дополнительные элементы, улучшающие функционирование: отражатель, успокоитель и пр.

В фильтре-отстойнике фильтрующий элемент выполнен в виде сетки

В некоторых автомобилях используются неразборные универсальные прямоточные ФГОТ в прозрачном пластиковом корпусе, внешне похожие на бензиновые. Например, в Mercedes-Benz W124 установлен фильтр WK 31/5.

Прямоточный фильтр грубой очистки дизельного топлива похож на бензиновый

Устройство фильтров тонкой очистки дизельного топлива

Принципиально они отличаются свойствами фильтрующих элементов и размером удерживаемой пыли. Фильтрующий элемент — главная деталь ФТОТ. Кроме него, фильтр может быть оборудован сепаратором для отделения влаги от топлива, краном для слива накопившейся воды и датчиком её наличия.

Кроме фильтрующего элемента ФТОТ может быть оборудован сепаратором для отделения влаги от топлива, краном для слива накопившейся воды и датчиком её наличия

Конструктивно элементы эти выполняются как неразборными, так и разборными. Во втором случае в качестве сменного элемента используется либо картридж, либо патрон. Картридж — бескорпусной сменный элемент из фильтровальной бумаги или другого мелкопористого материала — устанавливают в корпус из пластика, алюминия или стали. Патрон ФТОТ — тот же картридж, но размещённый внутри собственного корпуса. Некоторые топливные патроны можно использовать и для очистки масла. Топливный фильтр образуют два элемента: патрон и крышка.

Неразборный фильтр тонкой очистки собран в закрытом корпусе При необходимости заменяют лишь картридж разборного фильтра Внутри разборного фильтра находится сменный картридж Патронный фильтр состоит из крышки и патрона Сменный элемент патронного типа — тот же картридж, собранный в отдельном корпусе

Как собрать проточный подогрев топлива и установить его на дизель своими руками

Свой интерес мы сосредоточим на классе электрических подогревателей. От жидкостных часто отказываются в силу невозможности подогревать на старте и отсутствия контроля за температурой на выходе из устройства. Конструкции, крепящиеся на выходной коллектор, располагают этими же весомыми минусами.

Установка проточного подогрева

Проточный подогреватель встраивается в топливную магистраль. Этот вариант не даст замёрзнуть солярке при движении. Устанавливается он перед фильтром солярки, либо рядом с баком. Эффективность этого решения меньше, чем у предыдущего. Но когда нет альтернативы, проточный подогрев — это единственный вариант. Будьте уверены, солярка не замёрзнет в топливопроводе при езде.

Установка подогрева дизельного топлива в баке — идеальный зимний вариант. А применив два вида сохранения тепла, вы забудете о замерзании энергоносителя.

Автовладельцам придётся выбирать из двух разновидностей подогревателей. Поставить их можно вместе и по отдельности. Противники холода отличаются надёжностью и простотой. Редкие модели, имеющие собственный насос, выходили из строя от давления в топливопроводе.

Не забывайте при пользовании подогревателями о пожарной безопасности. Магистраль энергоносителя и электрический нагревающийся прибор могут стать взрывным тандемом. Следите за утечками топлива! Это касается как процедуры установки подогревателей, так и дальнейшей эксплуатации.

Следите за уровнем заряда АКБ! Посадить батарею подогревателем проще простого. Если не уверены — зарядите аккумулятор перед следующей поездкой. Это оградит от дополнительных проблем.

Автомашина-донор

Некоторые французские и корейские дизели комплектуются проточным подогревом топлива с завода. Взять их штатную конструкцию за основу – отличное решение. Вне зависимости от автопроизводителя конфигурация устройства стандартна, поскольку разработана одним и той же фирмой – Delphi. Однако найти деталь по оригинальному артикулу 9305-117B в продаже не представляется возможным. По кодам комплектующих отдельных машин единица доступна к покупке.

Решения от профильных компаний

Для потребительской корзины всегда доступны универсальные подогреватели от фирм, специализирующихся исключительно на изготовлении средств обогрева автодизелей:

  • Ручной ЭПТ-150С (НПП «Платан»), 12/24 В – 1 600 рублей.
  • Ручной Sever-S MiniMax (CFH 007), 12/24 В – 2 900 рублей.
  • Ручной Номакон ПП-101 (12 В)/ПП-102 (24 В) – 4 700 рублей.
  • Автоматический Номакон ПП-201 (12В)/ПП-202 (24 В) – 6 800 рублей.

Конкуренцию штатному проточному подогреву холодного дизельного топлива по стартовой цене может составить только ЭПТ-150С. Российская модель предварительно прогревается за 5-10 минут и вступает в работу, обеспечивая разность по температуре между входом и выходом в пределах 15…20 °C.

В отличие от Delphi устройство может быть установлено на грузовые автомобили: на выбор три конфигурации штуцеров подсоединения: диаметры 8/10/12 мм. Недостаток – ручное управление. В основе – высокоресурсный керамический нагревательный элемент.

Еще один ближайший конкурент Delphi, но по функционалу – Номакон ПП-201/ПП-202. Белорусская разработка привлекает автоматическим режимом: при температуре топлива +5°C автоматика отключает нагревательный элемент. Легковой штуцер – 9 мм, грузовой – 12 мм. Минус явный – цена.

Способы реализации электроподогрева

Опыт показывает, что изготовить маршевый электрообогреватель в домашних условиях трудно – нужен мощный нагревательный элемент специфической конфигурации и надежная теплоизоляция. Особые требования по компактности устройства удовлетворить не менее сложно, куда проще воспользоваться фирменными решениями.

Особенности монтажа электроподогрева Delphi

Особые рекомендации по установке подогревов профильных компаний приведены ими в полном объеме: по техчасти – трубопровод с двумя «быстросъемами», по электрочасти – замечаний никаких. Техническая составляющая мероприятий по монтажудетали от Hyundai-Kia или Peugeot-Citroen идентична. Единственная рекомендация – подыскать в каталогах автомобилей шланг на 10 мм и смонтировать узел.

Сложные электротехнические моменты установочных мероприятий оборудования от Delphi наблюдаются по части поиска спецколодки. Необходим как пластмассовый корпус, так и контактные элементы. Комплексное решение от Hyundai-Kia под кодом 8999900026AS обойдется в 1 100 рублей. Дорого. Альтернатива – авторазборка или закупить новые компоненты поодиночке:

  • Колодка 6541.S9 – 300 рублей.
  • 2 клеммы 6541.Е6 – 100 рублей.

«Невский фильтр»

Фильтры марки «Невский фильтр» отечественные, производятся в Петербурге или Саратове. Холдинг, которому принадлежит компания, владеет также ЗАО «Фильтровальные материалы», единственным российским производителем фильтровальной бумаги. Ориентируется компания в основном на машины российской сборки.

Фильтр модели NF-2002 предназначен для старых карбюраторных машин. Маленький прозрачный корпус с пластиковыми патрубками и небольшим фильтрующим элементом до боли знаком всем ценителям карбюраторных «Жигулей». Поставляется фильтр без коробки, в простом полиэтиленовом пакете, но на корпусе нанесены обозначения производителя и модели фильтра.

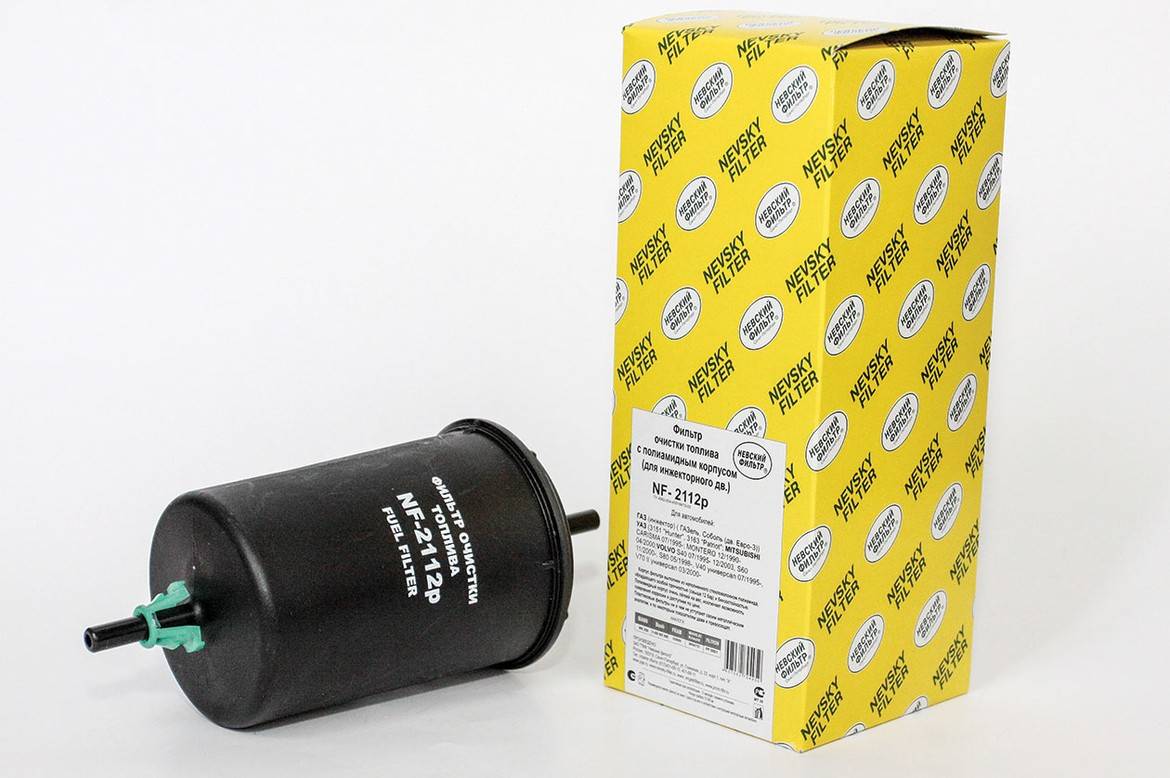

А вот фильтр NF-2112p уже совсем другое дело. Он тоже предназначен для машин ВАЗ, ГАЗ и УАЗ с впрыском топлива, а также некоторых иномарок. Поставляется фильтр в коробке фирменного дизайна. На упаковку нанесены только логотипы компании, но небольшая надпечатка содержит необходимые данные по применимости и совместимости. Корпус этого фильтра пластиковый полиамидный, выполнен аккуратно, швы малозаметны. Соединения быстросъемные, транспортные заглушки не установлены. Защелки есть. На корпусе — выштамповка с обозначением направления потока, надписи с обозначением модели и производителя.

Фильтр модели NF-3706 предназначен для дизельных двигателей Cummins ISF, устанавливаемых на легкие грузовики ГАЗ. Он поставляется в коробке с фирменным дизайном. Информация о модели фильтра и применимости содержится на наклейке. Фильтр бескорпусной, это только картридж. В комплект входит уплотнительное резиновое кольцо. Фильтровальная катушка выполнена аккуратно, пластиковые части корпуса надежно прикреплены к фильтровальной бумаге. Сама бумага жесткая, установлена с равномерными интервалами и минимумом лишнего герметика, металлических деталей фильтр не имеет. Маркировки и серийных номеров не несет.

Фильтр модели NF-2115g предназначен для отечественных машин и иномарок с впрыском топлива, в частности для Renault Logan/Duster. Он также поставляется в коробке с фирменным дизайном, информационные надписи напечатаны на картоне и выполнены очень мелким шрифтом, часть из них не читается без увеличительного стекла. Фильтр цилиндрический, выполнен из оцинкованной стали. Соединения быстросъемные, транспортные заглушки не установлены, но весь фильтр упакован в пакет. Клипс быстросъемных креплений в комплекте нет. На корпус фильтра нанесены надписи с обозначением производителя, модели и направления потока топлива.

Цены топливных фильтров

Стоимость фильтра зависит от двух параметров: конструкции и бренда. И если с конструкцией фильтра автовладелец ничего не может сделать (что придумали инженеры, то и приходится покупать), то выбор брендов может «свести в могилу» неопытного человека.

Самые качественные и самые дорогие марки – это Delphi (США), Mahle и Mann (Германия). В среднем их цена колеблется от 20 до 100 у.е., но, конечно, всё зависит от модели и объема двигателя автомобиля.

Почетное звание народного бренда по праву заслужил Bosch (Германия), а также Blue Print (Великобритания) и UFI (Италия). Самые ходовые виды фильтров этих брендов можно купить от 10 у.е. Верхняя ценовая планка составляет примерно 80-90 у.е.

Бюджетные бренды, качество продукции которых уступает более дорогим аналогам, но всё-таки не полный треш, это Starline, WIX Filters и Profit. Их цена начинается примерно от 5 у.е., но всё, конечно, зависит от модели автомобиля и самого фильтра. Верхняя планка, как ни странно, всё те же 80-90 у.е.
