В чем секрет работы ABS
Важно знать по какому принципу работает АБС, ведь она имеет тесную связь с системой управления, а это значит, что соответственно и с уровнем безопасности автоводителя и пассажира. Итак, основная идея работы системы состоит в том, что когда водитель жмет педаль тормоза, происходит мгновенный контроль, а также на колеса перераспределяется тормозное усилие. Посредством этого, автомашина управляема в любых условиях, и достигается эффект снижения скорости
Однако нельзя полагаться только на различные дополнительные системы потому, что водителю следует освоить собственный автомобиль – длину тормозного пути и поведение в экстренных ситуациях. Рекомендуется протестировать способности автомобиля на специализированных автодромах, для того, чтобы в будущем предотвратить щекотливые ситуации на дороге
Посредством этого, автомашина управляема в любых условиях, и достигается эффект снижения скорости. Однако нельзя полагаться только на различные дополнительные системы потому, что водителю следует освоить собственный автомобиль – длину тормозного пути и поведение в экстренных ситуациях. Рекомендуется протестировать способности автомобиля на специализированных автодромах, для того, чтобы в будущем предотвратить щекотливые ситуации на дороге.
Еще существуют некоторые особенности работы АБС. Например, когда шофер решил прекратить движение автомашины, оснащенной системой ABS, то при нажатии педали тормоза ощущается легкая вибрация на педали, и может слышатся сопровождающий звук похожий на «трещотку». Вибрация и звук – это признак того, что система заработала. Тем временем датчики выполняют считывание показателей скорости, а блок управления обеспечивает контроль давления внутри тормозных цилиндров. Таким образом, не позволяет блокировку колес, а притормаживает быстрыми рывками. Благодаря этому, обороты автомобиля падают, и при этом не идет в занос, что позволяет управлять транспортным средством до самой остановки. Даже при скользкой дороге, с системой ABS, водителю необходимо только держать под контролем направление автомобиля. Такое идеальное и управляемое торможение возможно только благодаря системе АБС.
Следует подчеркнуть следующие этапы действия:
- Сбрасывание давления в тормозном цилиндре.
- Поддержка беспрерывного давления в цилиндре.
- Увеличение давления до соответствующего уровня в самом тормозном цилиндре.
Контролирование, а также рабочие процессы системы торможения автомашины выполняются в согласии с информацией, которая поступила на блок управления АБС от скоростных датчиков.
При процессе торможения, ABS расшифровывает информацию с датчиков частоты вращения колес, благодаря которой равномерно падает скорость транспортного средства. В случае остановки любого колеса, сигнал моментально отправляется с датчиков скорости к блоку управления. Приняв такой сигнал, модуль управления снимает блокировку благодаря активации выпускного клапана, который блокирует вход жидкого вещества в колесный тормозной цилиндр. В этот момент насос возвращает жидкость в гидроаккумулятор. Когда обороты колеса увеличатся до допустимой скорости, то блок управления даст команду прикрыть выпускной и открыть впускной клапан. После этого запускается насос, который будет нагнетать давление в тормозной цилиндр, в результате чего колесо будет дальше притормаживать. Эти процессы осуществляются мгновенно, и длятся до окончательной остановки транспортного средства.
Обсуждаемая суть работы АБС, представляет самую новую четырехканальную систему, в которой происходит контроль всех колес транспортного средства.
Часто задаваемые вопросы
Дословно ABS (Anti-lock Brake System) расшифровывается как антиблокировочная система, которая применяется при экстренном торможении, когда приходится непредвиденно и резко сильно давить на педаль тормоза с целью избежать столкновения с препятствием. Предположительно можно сказать, что это в машине дополнительное устройство, которое помогает удерживать дорогу путем поочерёдного разблокирования колес от торможения с частотой несколько раз в секунду.
Один из тех, кто первый придумал такую систему, стал Гейнц Либер в 1964 году, однако первый работающий образец ABS сделал Ханс Шеренберг. И уже спустя 8 лет компанией Bosch была использована эта антиблокировочная система на люксовых автомобилях Daimler-Benz. Однако на тот момент она была очень огромной против той что сейчас, весила почти 7 килограммов.
Принцип действия АБС?
Принцип действия системы антиблокировки заключается в поочередном создании давления в тормозных контурах и прижимного усилия тормозных колодок к диску. Делается это специальным насосом, подавая тормозную жидкость из гидроблока к рабочим тормозным цилиндрам либо блокируя ее поступления электроклапанами.
Срабатывание происходить циклическим образом в 3 фазы. На основании данных от датчиков блок управления ABS подает команды на: удержание, сброс либо увеличения давления тормозной жидкости в контуре тормозного цилиндра определенного колеса.
Когда блок управления создал тормозное усилие до того момента что возникает уже опасность блокировки, впускной клапан гидроблока закрывается. Затем, при условии, что выпускной тоже перекрыт, держится усилие на рабочий тормозной цилиндр суппорта. Потом, дабы колодки отжались, происходит открытие выпускного клапана, чтоб жидкость пошла в аккумулятор давления и колесо могло прокручиваться. А чтобы сброс давления произошел быстрее, в демпфирующую камеру жидкость насосом подается в обратном направлении (в этот момент появляется вибрация на педали). После чего цикл повторяется, электроникой блока АБС закрывается магнитный выпускной клапан, а открывается впускной, чтобы снова создать давление в контуре. Система включается, когда скорость автомобиля превышает 10-15 км/ч, если она ниже, то не должна срабатывать.
Смысл работы заключается в том, чтобы держать колеса на грани блокировки давая возможность прокручиваться и замедлять их ход одновременно, регулируя и распределяя тормозное усилие по колесам, на которых установлены датчики.
Как АБС влияет на АКПП?
На многих современных автомобилях блок ABS завязан с АКПП, и если с ним проблемы, то машина может себя по-разному вести в зависимости от рода проблемы (перестанет работать спидометр, произойдет блокировка машины для диагностики, включится аварийный режим АКПП и т.д).
Как влияют датчики ABS? Косвенно. Передают данные про скорость непосредственно на колесах, чтобы обеспечить необходимые для коробки передач показатели работы. Давая возможность задействовать различные дополнительные функции движения при определенной дифференциальной разнице между скоростями вращения колес на разных осях или сторонах автомобиля и валах самой коробки. Если связь от датчиков к блоку АБС или на отрезку с блоком управления коробкой нарушена, либо поступают не корректные данные, то АКПП уходит в аварийный режим. Срабатывает такая защита на скорости свыше 40 км/ч.
Связанные термины
- Суппорт
- Датчик скорости
- Вакуумный усилитель тормозов
Рассмотрим работу компонентов системы
Датчики работают по принципу магнитной индукции и прикреплены неподвижно к ступице каждого колеса, а в некоторых АБС, к редуктору заднего моста автомобиля. Они представляют собой магнитную катушку. В каждой ступице находится зубчатый венец. При вращении колес, в катушке создается ток, величина его зависит от скорости вращения. Полученные данные передаются в блок управления.
строение антиблокировочной системы
ЭБУ анализирует полученные данные, рассчитывает момент блокировки колес, давление тормозной жидкости и отдает регулирующие модулятору, для перекрывания необходимого тормозного контура.
Получив сигнал от ЭБУ, первый клапан модулятора кратковременными импульсами перекрывает доступ тормозной жидкости, регулируя тем самым давление тормозных. Если давление приближается к максимально допустимому второй электромагнитный клапан сливает тормозную жидкость в гидроаккумулятор. При нехватке жидкости, она поступает с гидроаккумулятора в магистраль.
В зависимости от типа тормозных систем существуют разные типы АБС:
- Четырехканальная – система, в которой присутствуют 4 датчика, которые контролируют индивидуально каждое колесо, и является лучшей и самой эффективной.
- Трехканальная – присутствуют три датчика, один на заднем мосту и по одному на передней паре колес.
- Двухканальная система – управляет отдельно передней и задней осью. Гибрид между трех- и четырехканальной системами в зависимости от количества датчиков: три или четыре.
- Одноканальная – установлен один датчик на заднем мосту и срабатывает при блокировке двух задних колес. Входит в комплект трехканальной системы. Самая дешевая и наименее эффективная АБС.
Самые дорогие системы – четырёхканальные, с отдельным комплексом оборудования на каждое колесо. Самые дешевые – одноканальные. Самые популярные системы АБС имеют 4 датчика и 2 модулятора, и в свою очередь являются двухканальными.
Кроме перечисленного оборудования в комплект АБС могут входить датчики и анализаторы, которые определяют состояние дорожного полотна, угол наклона дороги, сцепление с дорогой всех колес и т.д.
Кому рекомендуется заниматься ABS фитнесом
Эта программа подходит для людей различных возрастов и всех уровней физической подготовленности. Комплекс специально разработан для тех, кто желает иметь крепкую спину, здоровый позвоночник, красивую осанку и плоский живот.
Также эти упражнения помогают сбросить лишний вес, улучшить общее состояние здоровья и работу сердечно-сосудистой системы. Регулярно занимаясь ABS фитнесом, можно уже через 3 месяца получить значительные результаты.
Заниматься ABS может любой человек, в независимости от его физической подготовленности, однако новичкам необходимо обязательно заниматься под руководством знающего преподавателя, увеличивать физические нагрузки постепенно.
Принцип работы АБС
Антиблокировочная система состоит из трех основных элементов: электронного блока управления (4), гидравлического блока (3) и датчиков скорости колес (1, 2). ABS приводится в рабочее состояние после включения зажигания и достижения автомобилем некоторой скорости движения.
В основу работы колесных датчиков положен принцип электромагнитной индукции. При вращении колеса мимо датчика проходят зубцы и впадины специального ротора и наводят в обмотке датчика электрический сигнал, частота которого пропорциональна угловой скорости колеса и количеству зубцов на роторе.
При торможении, как только датчик определяет, что колесо начинает блокироваться, электронный блок, обрабатывающий сигналы от всех датчиков, отдает управляющий импульс электромагнитным клапанам гидравлического блока.
Гидравлический блок установлен в тормозной магистрали сразу после главного тормозного цилиндра, а его клапаны управляют давлением жидкости в контурах тормозной системы. Если заторможенное колесо начало скользить, клапаны гидроблока понижают или временно прекращают подачу жидкости к рабочему тормозному цилиндру. Этого может оказаться недостаточно, чтобы колесо разблокировалось, и тогда электромагнитный клапан направит тормозную жидкость в отводную магистраль, снижая тем самым давление в рабочем тормозном цилиндре. Когда колесо вновь начинает вращаться, по достижении им некоторой угловой скорости, электронный блок ABS снимает свою команду, клапаны открываются, и гидравлическое давление опять передается на тормозной механизм. Торможение и растормаживание колеса будут происходить периодически (этот процесс называется модуляцией, и гидроблок иногда называют модулятором тормозного давления), и водитель ощущает работу ABS частыми резкими толчками на педали тормоза, пока не исчезнет угроза блокирования или до полной остановки автомобиля.
Устройство ABS одинаковое во всех машинах.
Среди основных элементов выделяют:
- датчики;
- электронный блок управления;
- гидравлический блок.
Датчики системы ABS устанавливаются по одному на каждое колесо.
Как правило, они отвечают за частоту вращения колес, а в основе работы лежит принцип Холла.
Устанавливаются датчики на ступице каждого колеса. Электронный блок управления снимает информацию с них и на основе полученных данных определяет момент срабатывания тормозной системы.
Весомое значение в работе антиблокировочной системы играет электронный блок управления. По сути это голова всей системы, блок собирает, анализирует и посылает команды исполнительным устройствам. Сбор информации, вычисления и передача команд происходит непрерывно. Как правило, исполнительные сигналы блок управления посылает на гидравлический блок и насос.
Исполнительным механизмом антиблокировочной системы считается гидравлический блок. В состав гидроблока входит электрический магнит с клапаном (впускной и выпускной), специальный гидроаккумулятор, насос кулачковый, демпфирующие камеры и электродвигатель. Срабатывание каждого элемента приводит к блокировке или деблокировке колес автомобиля.
Антиблокировочная тормозная система
С помощью датчиков частоты вращения колес ABS контролирует скорость вращения всех колес автомобиля. По этим данным модуль ABS определяет базовую скорость, являющуюся критерием для определения скорости автомобиля.
Если в процессе торможения частота вращения (окружная скорость) какого-либо колеса начинает отличаться от базовой скорости столь значительно, что превышается допустимая величина проскальзывания, то ABS через гидравлическую систему воздействует на величину давления в системе привода тормоза соответствующего колеса.
Для воздействия на тормозное давление гидравлика обычной тормозной системы дополняется, в основном, четырьмя конструктивными узлами:
- Впускные клапаны.
- Выпускные клапаны.
- Насос высокого давления.
- Аккумулятор давления.

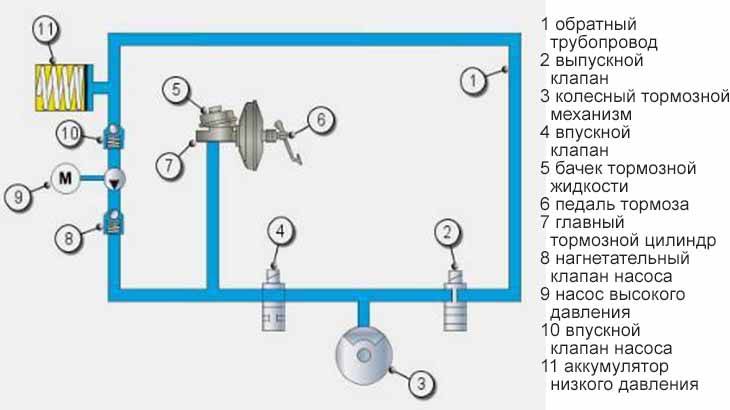

На рисунке изображена схема тормозного контура.
Фаза повышения давления
При воздействии на педаль тормоза водитель повышает давление в тормозной системе . Впускной и выпускной клапаны находятся в состоянии покоя – впускной клапан открыт, а выпускной клапан закрыт. Давление в тормозной системе прикладывается к колесным тормозным механизмам, и автомобиль начинает замедлять ход.
Фаза удержания давления
Если в процессе торможения величина проскальзывания одного или нескольких колес достигает критического предела, то запускается фаза удержания давления: впускной клапан закрывается.
Давление в тормозной системе, приложенное к колесным тормозным механизмам, сохраняется и не может быть повышено водителем через педаль тормоза. Выпускной клапан во время фазы удержания давления продолжает находиться в закрытом положении.
Фаза сброса давления
Если, несмотря на запущенную фазу удержания давления, сохраняется опасность блокировки колеса, то давление в тормозной системе, приложенное к колесному тормозному механизму, снижается: открывается выпускной клапан, чтобы давление в тормозной системе могло быть сброшено через обратный шланг.
Впускной клапан остается при этом закрытым, и вытекающая тормозная жидкость попадает в энергоаккумулятор низкого давления, а блокированное колесо вновь начинает вращение вследствие сниженного давления в тормозной системе.
Фаза повышения давления во время регулирования
При запущенном регулировании включается насос высокого давления модуля ABS. Насос высокого давления откачивает тормозную жидкость из энергоаккумулятора низкого давления и вновь возвращает ее в контур регулирования.
Регулирование начинается снова и продолжается до тех пор, пока колесо не придет в состояние покоя, или водитель не снизит давление в тормозной системе настолько, чтобы колесо более не было предрасположено к блокированию.
Педаль тормоза в течение всего процесса торможения с использованием ABS остается приблизительно в том же положении, в котором она находилась при достижении предельного уровня блокирования колеса. Непрерывный сброс и нагнетание давления ощущаются водителем вибрацией педали тормоза.
Вибрация педали тормоза сигнализирует водителю о задействовании антиблокировочной системы тормозов, поэтому у него появляется возможность отреагировать должным образом и привести характер вождения в соответствие с имеющимися дорожными условиями.
Принцип работы АБС
Условно работа антиблокировочной системы делится на 3 этапа:
- Блокировка колес – эбу посылает сигнал для активации системы;
- Срабатывание исполнительного устройства – гидравлический блок меняет давление в системе, что приводит к разблокировке колес;
- Деактивация системы при восстановлении вращения колес.
Стоит учесть, что весь процесс контролируется алгоритмами, заложенными в программное обеспечение блока управления. Надежность системы заключается в том, что ее срабатывание происходит еще перед тем, как колеса потеряют сцепление с дорогой. Аналог, который работает только на основе данных о вращении колес, имел бы более простое устройство и принцип действия. Однако такая система работала бы ничем не лучше первых разработок Габриеля Вуазена.
По этой причине АБС реагирует не на изменение скорости вращения колес, а на силу нажатия педали тормоза. Другими словами, система срабатывает заранее, как бы предупреждая возможный занос, определяя как скорость вращения колес, так и силу нажатия на педаль. Блок управления рассчитывает возможное скольжение, и активирует исполнительное устройство.
Срабатывает система по следующему принципу. Как только возникает экстренная ситуация (водитель резко нажал на педаль тормоза, но колеса еще не заблокировались), гидромодулятор получает от блока управления сигнал и перекрывает два клапана (на впуске и на выпуске). Благодаря этому давление в магистрали стабилизируется.
Затем исполнительное устройство выполняет пульсацию тормозной жидкости. В этом режиме гидромодулятор может либо обеспечить медленное проворачивание колеса, либо самостоятельно повышать/понижать давление тормозной жидкости. Эти процессы зависят от модификации системы.
Когда срабатывает АБС, водитель сразу это почувствует по частой пульсации, которая передается также и на педаль. О том, активна ли система или нет, можно узнать по ласпочке на кнопке активации. Сам принцип работы системы повторяет навык опытных автомобилистов, только делает это намного быстрее – около 20 раз за секунду.
Краткая история появления системы АБС
Впервые проблема блокировки колёс при торможении стала актуальной при эксплуатации железнодорожного транспорта. Заблокированные колёса поезда не только быстрее изнашивались, но и могли привезти к большой трагедии – сходу состава с рельсов. В 1936 году компания Bosch запатентовала технологию предотвращения блокировки колёс, но реализовать её было невозможно из-за малого развития электроники. Настоящий прогресс ждал эту область в 60-70-е годы прошлого века, когда появились полупроводниковые технологии. В итоге в 1970 году крупнейший немецкий автоконцерн Daimler-Benz презентовал первые модели безопасных АБС. Чуть позже через 8 лет появился первый автомобиль, укомплектованный системой ABS. Им стал Mercedes-Benz S-класса.
Автомобиль с ABS — на практике всё сложнее
Стоит лишь утопить педаль тормоза сильнее необходимого (а так нередко случается в сложной ситуации), и колёса автомобиля блокируются. Срабатывает ABS. А дальше – как бы усердно Вы ни манипулировали рулём, свернуть не удастся: заблокированные колёса лишают машину возможности маневра. Лишь очень опытный водитель сможет отпустить на мгновение педаль тормоза, вернув себе контроль над колёсами.
Опасность внезапной блокировки колёс не только в потере автомобилем маневренности – это ещё и самая частая причина заноса авто. Случается занос тогда, когда, например, в ходе предыдущего маневра значительно изменилась нагрузка по осям машины.
Или если на колёсах автомобиля установлены разные шины, что для современной России, как бы дико это не звучало, не редкость. Да и банальное столкновение или уклон дорожного полотна тоже легко меняют траекторию авто, и скорректировать её практически невозможно. Кроме того, блокировка колёс значительно растягивает тормозной путь авто.
К счастью, с оснащением автомобилей системой антиблокировки тормозов или по простому ABS, эти ситуации ушли в прошлое. Водитель авто, оснащенного антиблокировочной системой (АБС), может быть спокоен: если он затормозит, вращая при этом рулевое колесо – блокировки колёс автомобиля не произойдёт.
Конструкция и назначение составляющих частей
Устройство антиблокировочной системы состоит из трех основных составных элементов:
- Колесные датчики скорости
- Блок (модуль) управления
- Исполнительное устройство

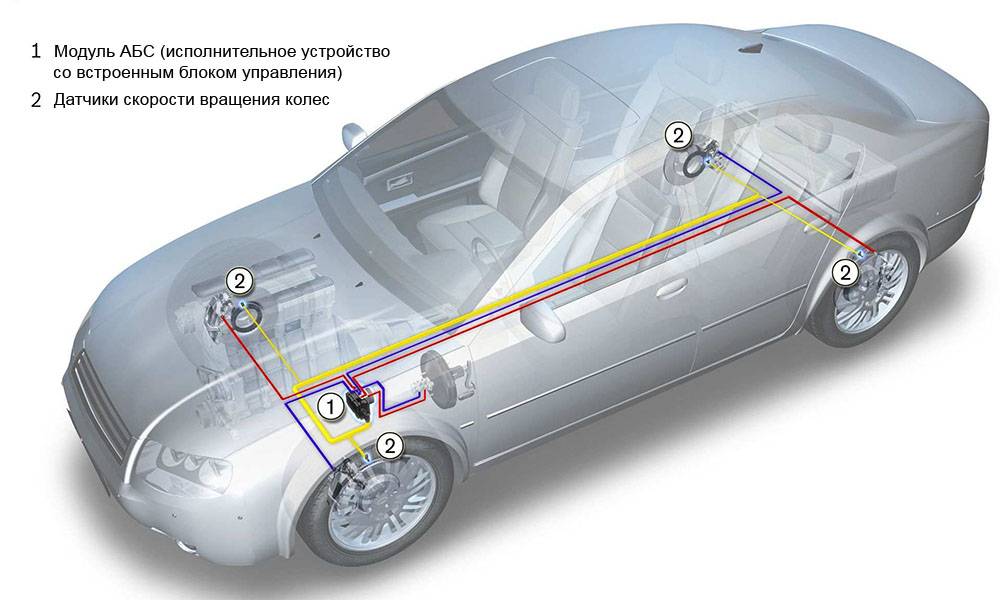

Элементы ABS автомобиля
Как отмечено, эта система нередко задействуется в качестве базы для других. При этом составные части ряда иных систем являются лишь дополнением к АБС.
Датчики
Датчики скорости – очень важные составляющие, поскольку на их показаниях основывается работа системы ABS. По импульсам, которые они подают, модуль управления высчитывает скорость вращения каждого из колес, и на основе расчетов производится управление исполнительным механизмом.
Расположение датчика скорости на ступице колеса
В конструкции АБС используется два типа датчиков. Первые получили название пассивных датчиков. Эти элементы – индуктивного типа.
Конструкция их включает сам датчик, состоящий из обмотки, сердечника и магнита, а также зубчатого венца, используемого в качестве задающего элемента. Зубчатый венец устанавливается на ступицу, поэтому он вращается вместе с колесом.

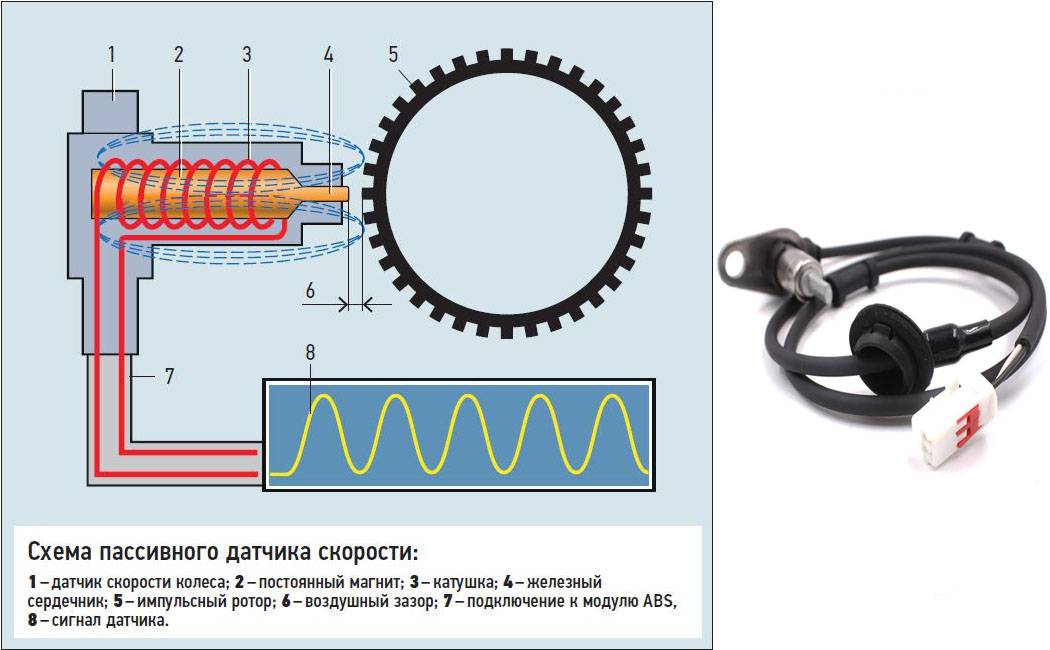

Датчик индуктивного типа
Суть функционирования пассивного элемента очень проста – обмотка генерирует магнитное поле, через которое проходит зубчатый венец. Имеющиеся зубья при проходе через поле оказывают на него влияние, что обеспечивает возбуждение напряжения в датчике. Чередование зубьев с впадинами обеспечивает создание импульсов напряжения, которые и позволяют высчитать скорость вращения колеса.
Негативным качеством пассивных датчиков является недостаточная точность измерения при движении на незначительных скоростях, что может стать причиной некорректной работы системы ABS.
Сейчас, из-за имеющегося недостатка, пассивные датчики в антиблокировочной системе не используются и их заменили так называемыми активными элементами.
Как и в первом варианте, активные датчики состоят из двух основных составляющих – самого датчика и задающего элемента. Но в активных элементах датчики построены либо на магниторезистивном эффекте, либо на эффекте Холла. Оба варианта для работы требуют подачи питания (пассивные элементы сами вырабатывали его).
Что касается задающего элемента, то здесь в конструкции используется кольцо с намагниченными секторами (мультиполюсное).
Устройство и принцип работы активного датчика скорости
Суть работы активных элементов различная. В магниторезистивном варианте постоянно меняющееся поле (от задающего кольца) приводит к изменениям показаний сопротивления в датчике. В элементе Холла это поле меняет само напряжение. В обоих случаях создается импульс, по которому можно рассчитать скорость вращения.
Элементы активного типа получили широкое распространение благодаря высокой точности замеров на любых скоростях.
Блок управления
Модуль управления системы ABS, как и иные ЭБУ, задействованный в системах авто, нужен для получения и обработки импульсов, передающихся от колесных датчиков. В него занесены табличные данные, на основе которых он управляет исполнительным механизмом. То есть, после поступления сигнала с каждого датчика, он сравнивает его с информацией, занесенной в таблице, и по полученным результатам определят, что должен сделать.
Блок АБС
В авто с рядом систем, построенных на основе АБС, блок управления имеет дополнительные модули, отвечающие за работу своих систем.
Исполнительный механизм
Исполнительный механизм (его еще называют гидроблоком или модулем ABS) – самый сложный по конструкции и состоит из ряда элементов:
- электромагнитные клапаны (впускной, выпускной);
- аккумуляторы давления;
- помпа обратной подачи;
- амортизационная камера.
Устройство блока АБС
В классической схеме к рабочему механизму тормозов идет только одна магистраль, по которой подается жидкость от главного цилиндра. В АБС же в нее врезана магистраль обратной подачи, но она проходит только внутри модуля.
Впускной клапан – единственный элемент, установленный на магистрали основной подачи. В его задачу входит перекрытие подачи жидкости при определенных условиях, по умолчанию он открыт.
Врезка магистрали обратной подачи осуществляется за впускным клапаном. На входе в нее установлен выпускной клапан, который в обычном положении закрыт.
Далее за клапаном в обратной магистрали располагается аккумулятор давления, в задачу которого входит сбор жидкости при сбрасывании давления в системе.
Если объема аккумулятора не хватает, чтобы принять всю жидкость, в работу включается насос, который перекачивает излишки в основную магистраль.
Но процесс перекачки сопровождается пульсацией, и чтобы погасить колебания жидкости, она сначала попадает в амортизационные камеры и только после этого – в магистраль.
Почему “антиблокировочная”?
Плавно нажимая на педаль тормоза, мы замедляем движение автомобиля до полной его остановки. Однако, бывает, что нужно остановиться мгновенно, мы резко жмем на педаль, вот тогда и возникает опасность “юза”, т.е. скольжения заблокированных колес по скользкой дороге, при котором автомобиль не слушается поворота руля. В автошколах инструктор по вождению учит: на мокром асфальте эффективней гасить скорость “толчками”, быстро нажимая и отпуская педаль тормоза, ощущая при этом границу скольжения и стараясь не перейти ее. Скажите, кто в минуту опасности вспомнит подобные наставления? Статистика неумолима – 10% аварий происходит из-за того, что заблокированные передние колеса на льду, снегу и мокром асфальте не могут изменить направления движения автомобиля. Что делать? Люди придумали антиблокировочную систему (ABS), т.е. ряд устройств, которые при торможении автомобиля, вне зависимости от действий водителя, предотвращают блокировку колес. Таким образом, автомобиль с ABS на скользкой поверхности дороги при необходимости в экстренной остановке не только не “проскочит” с невращающимися колесами вперед, не только не потеряет управление (иногда от этого зависит жизнь пешеходов), но и, возможно, не вылетит с проезжей части со всеми вытекающими из этого последствиями.
Когда появилась система ABS?
Впервые о антиблокировочном механизме тормозов заговорили еще в далеком 1920-ом году, когда подобным механизмом стали оборудовать самолеты. Первые разработки принадлежат французской компании Avions Vision, известный тогдашний производитель различной авиатехники и автомобилей.Шестнадцать лет спустя компания Bosch запатентовала первую систему ABS, которая срабатывала при резком торможении. До реализации дело не дошло, так как не было цифровых технологий, позволяющих вести постоянный контроль. В 1960-ые года проект снова возобновили, благодаря появлению полупроводниковых технологий. Первые практичные образцы системы ABS появились в 1971 году, разработанные компанией General Motors.Первые серийные образцы стали устанавливать на автомобили, в качестве опции, в середине 1970-ых годов. В качестве стандартного набора в 1978 году компания Mercedes ввела ABS для моделей Mercedes-Benz W116 (прототип современного S-Class). Эстафету мгновенно подхватила компания BMW, установив на модель 7-ой серии. На момент выхода система, её стоимость составляла порядка 10% от общей цены автомобиля. В наши дни, начиная с 2004 года всех авто производителей в Европе обязали устанавливать ABS, как стандартную опцию, даже для самой «бедной» комплектации.
Какие были генерации антиблокировочной системы?
Прогресс не стоял на месте и понятное дело, что с развитием цифровых технологий, и автомобилей, развивалась антиблокировочная система тормозов. Как уже говорили, первым поколением считается 1970 год, когда впервые создали ABS. Работоспособность оставляла ожидать лучшего, так как ведущая ось блокировалась, а сам механизм системы работал не долгое время и быстро приходил в негодность.Второе поколение пришлось на 1978 год. Начиная с этого года, на автомобили Mercedes-Benz S-Class и BMW 7-Series начали устанавливать механизм ABS, как стандартную опцию. Стоит отметить, что работоспособность механизма была на высоте для тех лет и показывала отличные результаты работы. Теперь основной задачей инженеров было уменьшение габаритов и компонентов системы.
Третье поколение системы ABS выделяют выходом новой системы 2E в 1980-ом году. Основное отличие в том, что вес гидравлического блока уменьшился до 4,9 кг, а до этого был 6,3 кг. Аналогично уменьшилось и количество элементов, вместо 140 стало только 40 элементов.Четвертая генерация антиблокировочной системы ABS приходится на 1995-ый год, когда появилась версия 5,3. Очередное уменьшение веса привело к показателям 2,6 кг и 25 компонентов вместо 40-ка. Пятое поколение считают в 2003 году, с выходом системы ABS 8. Инженеры обошли первую генерацию большим кругом, вес блока составил 1,6 кг, а количество элементов 16.Последнее шестое поколение приходится на 2010 год. Именно в этом году компания Bosch производит ABS, где гидравлический блок весит 1,1 кг, а количество элементов составляет всего 9 деталей. Этот же год считается моментом старта компании Bosch в направлении систем безопасности (активных и пассивных). По всей вероятности, в 2020 году Бош представит доработанную систему, тем самым выделив новое поколение. Предполагают, что в основе будет только электроника, которая сможет паразитировать на существующих механизмах автомобиля.
