Главный цилиндр тормозной: диагностика и ремонт

Проверка главного тормозного цилиндра

Полноценная проверка ГТЦ на работоспособность выполняется с помощью специального манометра высокого давления (0–250 атм). При помощи соединительных штуцеров соответствующего диаметра они присоединяются к выходам главного цилиндра вместо трубок. Исправный ГТЦ при нажатии педали должен создавать давление до 180–200 атм. (бар). Если результаты замеров ниже – цилиндр изношен и требует замены или ремонта.

Комплект для измерения давления тормозной системы

Стоимость комплекта манометров с переходниками около 15 000 рублей, поэтому он есть далеко не в каждом СТО. Без манометра проверять ГТЦ нужно по косвенным признакам. Для диагностики может понадобиться такие материалы и инструменты:

  • ключ для тормозных штуцеров (разрезной или зажимной), обычно на 10, 11, 12 или 13;
  • флакон тормозной жидкости (если есть утечки, уровень ниже нормы);
  • болты с резьбой, аналогичной резьбе штуцеров трубок ГТЦ.

Для полноценной проверки также понадобится ассистент, который будет нажимать педаль тормоза в процессе диагностики.

Как понять, что тормозной цилиндр не работает: методика

  1. Осмотрите тормозные механизмы колес и магистрали. Убедитесь, что проблема именно на стороне ГТЦ, а исполнительные элементы в порядке.
  2. Осмотрите главный тормозной цилиндр. Недостаточный уровень жидкости в расширительном бачке и наличие подтеков тормозной жидкости на корпусе ГТЦ или ВУТ – очевидный признак разгерметизации. Если жидкости недостаточно, но следов утечки не видно – долейте ТЖ и проверьте работу тормозов. Возможно, ГТЦ исправен и виной всему – утечка где-то в магистрали.
  3. При наличии утечек ГТЦ посмотрите, где они происходят. Для поиска нужно очистить корпус цилиндра от ТЖ (например, бензином, растворителем или спиртом), попросить помощника качать педаль, а самому тем временем смотреть, где появляются подтеки жидкости.

Определение неисправности ГТЦ на примере Hyundai Accent: видео

Если после проведения манипуляций стало ясно, что тормозной цилиндр не работает должным образом, нужно снимать ГТЦ и разбирать его для дефектовки, которая позволит установить истинную причину неисправности.

Как проверить снятый главный тормозной цилиндр

Для демонтажа и диагностики ГТЦ понадобятся:

  • разрезной или зажимной ключ для тормозных трубок;
  • большой (от 10 кубов) шприц для откачки ТЖ и пустая тара для слива тормозной жидкости;
  • ключ для отсоединения ГТЦ от ВУТ (чаще всего на 13, 14 или 17) и ключи для разборки ГТЦ;

Чтобы разобрать главный тормозной цилиндр для диагностики, нужно:

Разбор тормозного цилиндра для определения поломки: видео

  1. Откачать или слить тормозную жидкость из расширительного бачка.
  2. Отсоединить тормозные трубки от выходов ГТЦ.
  3. Открутить тормозной цилиндр от ВУТ.
  4. Снять ГТЦ с автомобиля.
  5. Открутить болт-пробку (если он есть) в передней части ГТЦ и/или снять стопор в задней части (со стороны ВУТ).
  6. Осмотреть ВУТ внутри на предмет подтеков, если там есть следы ТЖ – цилиндр явно неисправен.
  7. Вытащить поршни из ГТЦ, предварительно отсоединив их фиксаторы – болты или штифты.
  8. Протереть поршни сухой ветошью, осмотреть их на предмет выработки, оценить состояние уплотнителей.
  9. Протереть корпус цилиндра внутри, осмотреть его зеркало на предмет задиров, раковин, следов коррозии и других дефектов.
  10. Промерить зазоры между поршнями и стенками цилиндра, сравнить их с заводскими допусками.
  11. Осмотреть перепускные окна, отверстия и выходы на предмет засоров.

По итогам осмотра деталей ГТЦ можно делать выводы о дальнейшем ремонте. Если имеются следы износа резиновых уплотнительных манжет, можно ограничиться малым ремкомплектом. При наличии износа и на поршнях – нужно купить ремкомплект, состоящий из поршней и резинок. Если же сам корпус ГТЦ имеет внутри задиры, раковины, следы коррозии и другие дефекты – придется менять узел в сборе.

Диагностика и ремонт тормозной системы автомобиля: признаки неисправности

Существует несколько симптомов, указывающих на наличие проблем в механизме:

  • Водитель ощущает пульсацию, когда нажимает на педаль тормоза;
  • Педаль проваливается или чрезмерно легко нажимается;
  • При попытке затормозить машина уходит вправо или влево;
  • Неравномерный износ колодок;
  • Тормозные диски чрезмерно перегреваются;
  • Водитель заметил протечку тормозной жидкости;
  • Тормозной путь заметно увеличился;
  • Колеса тормозят произвольно;
  • При торможении появились посторонние звуки, шум.

С высокой точностью установить источник проблемы не представляется возможным без полноценной диагностики

В итоге удается выяснить характер проблемы, а также принять решение о ремонте деталей тормозной системы.Важно! Регулярно выполняемая диагностика системы позволяет удешевить ремонт и вовремя распознать проблему

Специалисты используют несколько типов диагностирования:

  • Проверка поведения транспортного средства непосредственно во время езды;
  • Диагностика на стенде.

В последнем случае применяют роликовый стенд, функционал которого умеет имитировать езду. Также проводят осмотр и механическую диагностику, что позволяет установить наличие течи тормозной жидкости, люфтов, и прочих проблем.

Для начала стоит удостовериться, что все соединения, ведущие от выпускного коллектора, герметичны;
Далее заведите мотор и нажмите на тормоз, убедитесь в работоспособности вакуумного усилителя;
Обратите внимание на индикаторы, высвечивающиеся на приборной панели;
Проверьте пневмопривод, при этом движок не должен работать;
Зоны утечки легко определить посредством смазывания деталей мыльным раствором.

От полученных результатов во многом зависит технологический процесс ремонта тормозной системы.

Может потребоваться замена:

  • Колодок и дисков;
  • Шлангов и цилиндров
  • Троса и колодок ручного тормоза;
  • Трубки тормозной магистрали;
  • Вакуумного усилителя, тормозного суппорта;
  • Тормозной жидкости и пр.

Признаки неисправности ГТЦ

Когда устройство выходит из строя, водитель может заметить следующие признаки:

  • Уменьшение эффективности при торможении.
  • Разгерметизация тормозной системы.
  • Износ уплотнителей.

Проверить работоспособность главного цилиндра можно простым способом – при заглушенном моторе необходимо зажать педаль тормоза. После этого ВАЗ 2114 следует завести, оставляя ногу на педали. Если она проваливается, то система работает исправно. В другом случае требуется диагностика, а иногда и восстановление герметичности соединения. Разумеется, можно воспользоваться ремонтным комплектом, но тогда детали будут неравномерно изнашиваться. Лучшим решением будет полная замена агрегата.

Как работает ГТЦ?

Принцип работы ГТЦ построен на способности жидкости держать свою «форму» под действием определенного давления. При этом конструктивно устройства состоят из 2-секционного главного цилиндра, каждая из секций которого имеет свой гидравлический контур.

Переднеприводные машины состоят из контуров, которые объединяют тормозные системы задних и передних колес по схеме «крест-накрест». К примеру, правое заднее колесо связано с левым передним, а левое заднее — с правым передним.

По-другому обстоят дела на заднеприводных автомобилях, где контуры формируются по-иному. Так, один из контуров работает на двух передних колесах, а второй — на колесах сзади.

ГТЦ смонтирован на корпусе вакуумного усилителя. При этом заливка рабочей жидкости производится в 2-секционный бак, находящийся над основным цилиндром. Соединение бака с ГТЦ обеспечено, благодаря специальным отверстиям.

Чтобы упростить обслуживание стенки бачка были изготовлены из полупрозрачной пластмассы, что позволяет визуально держать под контролем уровень рабочей жидкости. Как только уровень опускается ниже нормированной величины, датчик дает сигнал на панель управления, и светится лампочка.

В самом корпусе ГТЦ есть два поршня, которые смонтированы один за другим. Первый имеет свободное расположение, а другой, наоборот, фиксирован и касается штоковой части вакуумного усилителя.

С целью повышения надежности поршни уплотнены с помощью резиновых манжет. Возврат поршней в первоначальное положение производится с помощью специальных пружин. К слову, именно они удерживают поршни в первоначальной позиции.

Как только вы нажимаете на педаль, производится вдавливание вакуумного усилителя посредством штока. Перемещаясь по цилиндрической полости, шток перекрывает отверстие для компенсации. Как следствие, в 1-м контуре возрастает давление, приводящее в движение 2-й поршенек. Итог — прирост общего давления и во 2-м контуре.

В момент перемещения поршней формируются пустые участки, которые наполняются рабочим составом. Подача тормозной жидкости производится через специальное отверстие. Движение поршеньков осуществляется до того момента, пока возвратная пружинка не выполнит свои функции.

ГТЦ в разобранном виде

В каждом из контуров уровень давления возрастает до максимума, что приводит механизм в рабочее состояние. После того как машина останавливается, а педаль отжимается, поршни занимают свое первоначальную позицию. При этом уровень давления в контуре выравнивается и становится аналогичным атмосферному.

Втягивание недостающего воздуха производится через специальное отверстие для компенсации. Когда поршень перемещается в обратном направлении, рабочий состав выдавливается обратно в бачок.

Плюс контурной системы заключается в том, что при выходе из строя одного контура другой продолжает выполнять свои функции. К примеру, если будет утечка, то она проявит себя более глубоким «проваливанием» педали, но работа тормозов все равно останется на высоком уровне.

Порядок работы по замене переднего тормозного цилиндра на ВАЗ 2110-2112

Видео инструкция

Видео сделано на примере автомобиля ВАЗ 2110 и одинаково подойдет как для 2111, так и для 2112. Единственное, чем могут отличаться детали машин внешне, так это тормозными дисками: вентилируемые или нет, а также их размерами.

Фото отчет

Первым делом нам нужно будем снять переднее колесо автомобиля, предварительно подняв машину домкратом. После этого при помощи шестигранника необходимо открутить два болта крепления к скобе суппорта.

Теперь можно снимать скобу и вынимать колодки:

Затем можно сорвать ключом тормозной шланг, но до конца можно не откручивать.

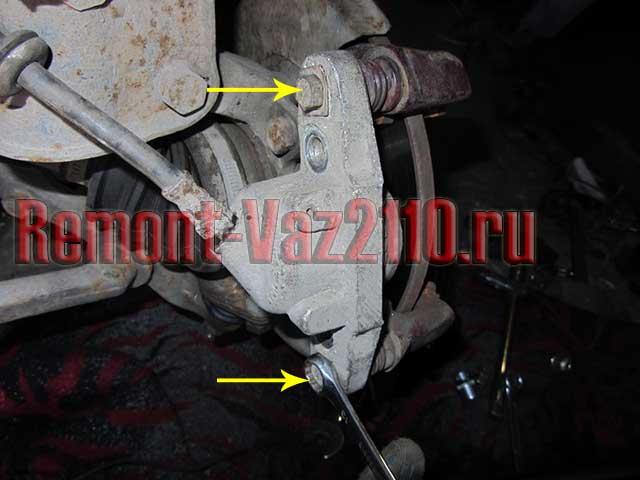

Далее, отворачиваем еще два болта крепления цилиндра к суппорту, предварительно отогнув две контрящих пластины под ними при помощи отвертки.

И отводим цилиндр в сторону, так как больше его ничего не держит.

Шланг теперь можно отвернуть до конца, провернув сам тормозной цилиндр несколько раз против часовой стрелки.

Чтобы избежать чрезмерных потерь тормозной жидкости, желательно зафиксировать шланг как можно выше, и обязательно — штуцером вверх. Также, можно подставить емкость, если вдруг жидкость будет вытекать.

Новый передний стоит порядка 500 рублей, так что эта цена вполне приемлема. А вот суппорт в сборе уже стоит около 2000 рублей, что уже существенно, если вдруг придется менять весь узел. Установка данной детали происходит в обратной последовательности.

Существует несколько признаков, говорящих о необходимости диагностики состояния тормозного цилиндра:

  1. Быстрый износ тормозных колодок, а также появление протечек тормозной жидкости говорят о необходимости срочной диагностики ГТЦ. При появлении данных признаков не рекомендуется эксплуатировать автомобиль до устранения неполадок. Необходимо проверить состояние трубок в тормозной системе, тормозных цилиндров и соединительных шлангов.
  2. Слишком «мягкие» тормоза говорят о низком уровне тормозной жидкости, также причинами могут быть ее закипание или падание воздуха.

Слишком «жесткий» тормоз говорит о возможных неполадках усилителя тормоза или клапана вакуумного усилителя.

  1. Повышенный ход педали тормоза говорит о нерабочем ГТЦ или же неточной регулировке тормозов. Выход из строя элементов тормозной системы представляет больший риск при эксплуатации автомобиля, поэтому требует неотложного ремонта.
  2. Неравномерное торможение, отклонение автомобиля в сторону говорит о попадании твердых частиц на тормозные колодки, а также выходе из строя ГТЦ. Также причиной может служить износ тормозных дисков или колодок.

Как и любая деталь, тормозной цилиндр автомобиля подвержен износу и разрушительному процессу коррозии, который в ГТЦ протекает изнутри. Причинами быстрого износа детали могут послужить попадание воды или кислорода в тормозную жидкость. Однако чаще всего ГТЦ страдает от разгерметизации, вызывая протечки тормозной жидкости. Как следствие, проблема сопровождается снижением уровня тормозной жидкости, что является одним из явных признаков разгерметизации тормозного цилиндра. Разгерметизация тормозного цилиндра, как и его сильный износ являются серьезными проблемами, ставящими под угрозу безопасность использования автомобиля, потому при появлении признаков износа или разгерметизации ГТЦ рекомендуется немедленно заменить вышедшую из строя деталь на новую.

Купить тормозной цилиндр вы можете в магазине IXORA. Квалифицированные менеджеры обязательно помогут сделать правильный выбор, ответят на все ваши вопросы. Обращайтесь, это выгодно и удобно.

ПроизводительНомер деталиНаименование деталиПрименяемость
BREMBO09A41710Тормозной дискToyota Camry 2006-2011, Toyota Auris 2006-2011, Toyota Rav4 2006-2011
BREMBO09A53210Тормозной дискHyundai i40 2010 — наст. Время, Hyundai ix35 2010 — наст. Время, Kia Sportage 3 2010 — наст. время
BREMBO09946411Тормозной дискFord Focus II 2005-2011, Ford C-Max 2005-2011
BREMBO09780614Тормозной дискFord Fiesta 2003-наст время, Mazda 2003-2007
BREMBO09A96610Тормозной дискLexsus Lx570 2007-наст. время, Land Cruiser 200 2007-наст. время
BREMBO09A10910Тормозной дискLexsus RX300-330 2003-2008
BREMBO09982410Тормозной дискToyota Corolla E120 2002-2007
BREMBO09A71620Тормозной дискNissan Juke 2007-наст. время, Nissan X-Trail 2007-наст. время
BREMBO09A86414Тормозной дискToyota Corolla e150 2007-2013, Toyota Auris e150 2007-2013
BREMBO09890314Тормозной дискLada Kalina 2004-наст. время, Lada Priora 2004-наст. время
BREMBO08A02920Тормозной дискFord Focus 2 С-МАХ
BREMBO08A14710Тормозной дискHonda Civic седан IX Civic седан VIII Civic хечбек VIII
BREMBO08A91210Тормозной дискToyota Auris хэтчбек (E150) Auris хэтчбек ICorolla седан X (E150)
BREMBO09914310Тормозной дискToyota cl100 Lexus rx300
BREMBO09961910Тормозной дискCitroen C3/ C4 Berlongo
BREMBO09A14840Тормозной дискMitsubishi Galant 8 Lanser 10
BREMBO09B04310Тормозной дискToyota Avensis AURIS 2009 — по наст. время
BREMBO09B27210Тормозной дискMazda 6 седан II (GH), Mazda 6 универсал II (GH), Mazda 6 хэтчбек (GG), Mazda 6 хэтчбек II (GH
BREMBO09907810Тормозной дискRenault Logan Nissan Micra 12
BREMBO08521110Тормозной дискLADA 2108, 2109, 21099

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Назначение, виды и устройство тормозных систем автомобилей

Регулирование скорости движения машины, остановка и удержание её в неподвижном состоянии выполняется при помощи тормозной системы – в этом её назначение. На транспорте применяются приводы тормозных систем трёх видов: гидравлический, пневматический и механический.

Гидравлическим приводом оборудованы легковые автомобили. В роли рабочего агента применяется жидкость. На коммерческом транспорте – автобусах, грузовиках, полуприцепах, используется пневматическая система. Усилие на исполнительные механизмы передаётся сжатым воздухом. Механический привод морально устарел, в основной системе не применяется. Сохранился элемент этого привода в качестве ручного стояночного тормоза.

В современных автомобилях применяется резервирование. В двухконтурной системе, при разгерметизации одного из контуров, второй работает в качестве аварийного, а в одноконтурной – аварийное торможение осуществляется ручным тормозом.

Основные узлы гидравлического привода перечислены ниже:

  • Педаль тормоза с толкателем.
  • Вакуумный усилитель, сообщающийся трубкой с всасывающим коллектором двигателя.
  • Главный тормозной цилиндр.
  • Бачок, оборудованный поплавковым реле уровня.
  • Металлические трубки, соединяющие главный цилиндр с тормозными механизмами колёс и регулятором давления.

Поршень главного цилиндра приводится в движение толкателем педали, создавая давление в трубках. Жидкость передаёт давление на поршни цилиндров тормозных механизмов колёс.

Вакуумный усилитель разделён диафрагмой пополам, одна камера сообщается с атмосферой, а другая со всасывающим коллектором двигателя. Разность давлений в камерах создаёт толчок диафрагмы – это позволяет нажимать на педаль с меньшим усилием. При остановленном двигателе вакуумный усилитель не работает, поэтому движение накатом недопустимо.

Регулятор давления задних колёс задерживает срабатывание задних тормозов – одновременная блокировка всех колёс заносит машину. Дополнительно регулятор задаёт силу прижима колодок к барабану.

Тормозной механизм передних колёс дискового типа. Колодки вставлены в суппорт. При торможении жидкость толкает поршни цилиндра – колодки прижимаются к диску с двух сторон. Трение замедляет скорость вращения колёс. После прекращения воздействия на педаль колодки возвращаются в первоначальное положение от биения диска.

Механизм задних колёс барабанного типа. При возникновении давления в цилиндре поршни давят на колодки, которые прижимаются к внутренней поверхности барабана. В исходное положение колодки возвращаются под воздействием пружин после падения давления.

Неподвижность автомобиля на склоне обеспечивает ручной стояночный тормоз. При подъёме рычага тормоза на 3–4 щелчка натягиваются тросы, прижимая колодки к барабану, задние колёса блокируются.

Что включает и что дает диагностика тормозов на СТО

Тормозную систему автомобиля диагностируют в шесть этапов, чтобы обеспечить точный и корректный результат:

  • из салона проверяют ход педали и правильность регулировки ручника;
  • проверяют уровень и состояние тормозной жидкости. Затем осматривают главный цилиндр и трубки, которые от него отходят;
  • осматривают колеса на наличие масляных пятен;
  • осматривают рабочие цилиндры (суппорты), шланги и трубки на наличие коррозии, видимых повреждений, деформаций и запотеваний;
  • проверяют тормозные диски, барабаны и колодки. Если толщина элемента приблизилась к критической, изношенные детали меняют;
  • проверяют тормоза автомобиля на ходу, измеряют длину тормозного пути и степень замедления. Также смотрят, чтобы автомобиль не отклонялся в сторону.

Частая ошибка водителей заключается в нежелании ехать в автосервис. Вместо этого владелец аварийного автомобиля решает проверить тормоза самостоятельно и пропускает 9 из 10 проблем, потому что не знает что искать и где.

Например, возникла проблема с заклиниванием тормозного суппорта. В первую очередь водитель проверит общее состояние колодок, диска, суппорта и, с вероятностью 95% не найдет истинную причину, к примеру, — неисправности направляющих скобы, которые заржавели и закисли. Элементы защищены эластичными чехлами, заметить трещину на которых практически невозможно. Если пыльник лопнул, направляющую ржавеет и скоба двигается хуже. Результат — дисковый механизм изнашивается быстрее и вскоре понадобится купить тормозной суппорт, а вместе с ним новые диски и колодки на поврежденную ось.

Если на пыльнике направляющей скопилась влага, а на скобе видно ржавчину, автомеханик разберет суппорт и проверит состояние элементов узла. Таким образом, стоимость ремонта составить 2-3 сотни гривен (цена пары направляющих и ремкомплекта) вместо 3-5 тысяч (цена нового суппорта, диска и колодок). Разница цен ощутимая и заставляет задуматься — а стоит ли рисковать?

При малейших признаках неисправности тормозной системы отгоните автомобиль на диагностику. По результатам проверки, мастер предоставит отчет о состоянии тормозов и предложит варианты решения проблемы. Если повреждения минимальные, ремонт ограничится заменой ремкомплекта суппортов, тормозной жидкости и прокачкой тормозов. Возможно понадобится поменять колодки, диски или шланг, однако и это дешевле, чем стоимость нового дискового или барабанного тормозного узла.

Дополнительный плюс в копилку регулярной диагностики — если по результатам диагностики клиент решил ремонтировать тормоза в том же автосервиса, за проверку автомеханик не возьмет ни копейки.

Признаки и причины неисправности главного цилиндра сцепления

Даже простое устройство рабочего цилиндра сцепления не может служить гарантией от различных неисправностей, которые мешают ему эффективно выполнять свои функции:

  • Недостаточный объем рабочей жидкости. В процессе эксплуатации автомобиля необходимо время от времени проверять уровень жидкости в расширительном бачке сцепления. Если уровень опускается ниже отметки «минимум», необходимо долить в систему тормозную жидкость. Снижение объема жидкости в гидроприводе может произойти в результате нарушения целостности манжеты главного цилиндра или при разгерметизации магистрали в местах соединений. Для устранения такой неисправности нужно выявить и устранить протекания рабочей жидкости гидропривода сцепления.
  • Разгерметизация магистрали может привести к попаданию воздуха в систему. Такая неисправность нарушает нормальную работу сцепления и может выражаться в «недовыжимании» механизма, которое сопровождается нехарактерным звуком и вибрацией рычага КПП при переключении скоростей. Воздух в гидропривод сцепления может попадать через микротрещины в трубках, в результате изношенности подвижных элементов или нарушения герметичности соединений. Для восстановления функциональности системы нужно выявить участки с перечисленными выше дефектами, устранить их и прокачать магистраль для вытеснения из нее воздуха.
  • Перекачивание рабочей жидкости через рабочий цилиндр происходит в результате изношенности манжет или при наличии выработки на поршне цилиндра. Для устранения неисправности необходимо заменить изношенные комплектующие.

При выявлении любых признаков неправильной работы главного цилиндра сцепления необходимо провести диагностику не только этого узла, но и всей системы. Устранение неисправностей на ранних стадиях позволяет ограничиться заменой отдельных деталей.

К наиболее существенным неисправностям относят дефекты поверхности цилиндра – задиры, царапины, коррозия и т. д. При их выявлении чаще всего приходится менять главный цилиндр сцепления в сборе.

Так как тормозная жидкость, используемая в гидроприводе сцепления, отличается хорошей проникающей способностью, то при появлении дефектов на поверхности главного цилиндра она будет быстро просачиваться даже через микрощели, поэтому установка новых уплотнителей не позволит устранить протекание.

В ремонтный набор главного тормозного цилиндра входят манжеты и рабочий поршень. Замена этих элементов не позволит устранить неисправность при наличии царапин на поверхности самого цилиндра сцепления. Учитывая это обстоятельство, следует периодически проводить проверку ГЦС, чтобы выявить неисправности на ранней стадии и не допустить критического износа детали. На появление дефектов в этом узле может указывать снижения уровня жидкости в расширительном бачке, вызванное ее протеканием.

При этом, начинает хуже ходить и сама педаль сцепления, а также становятся заметны нарушения при переключении скоростей, вызванные неправильной работой гидропривода сцепления. Из-за неисправности ГЦС педаль часто проваливается и ходит более туго.

При наличии описанных выше признаков следует внимательно осмотреть ГЦС на наличие протеканий, проверить уровень рабочей жидкости и ее качество. Наличие потеков на корпусе цилиндра или влажные пятна на манжетах указывают на отсутствие герметичности гидропривода сцепления.

Нарушения в работе ГЦС могут быть вызваны засоренностью вентиляционных отверстий крышки расширительного бачка. Устройство привода сцепления продумано таким образом, чтобы в нем поддерживался постоянный объем жидкости. При повышении давления в системе или при высоких температурах уровень рабочей жидкости увеличивается, а затем плавно снижается.

Для регулировки уровня жидкости в крышке расширительно бачка сцепления обустроены специальные отверстия. Если вентиляция гидропривода забита, то он начинает работать со сбоями. В этом случае педаль сцепления буде выжиматься достаточно туго, а ее возвращение в исходное положение будет замедляться.

С этим читают

Признаки неисправности главного тормозного цилиндра

Автомобильная система торможения включает несколько элементов, которыми выполняется своя функциональная задача. Признаки неисправности главного тормозного цилиндра в нашем материале. Тормозной цилиндр является самым важным среди узлов этой системы.

Усилие, создаваемое при его действии на тормозную систему, имеет гидравлический характер.

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Принцип работы главного тормозного цилиндра

ГТЦ использует для своей работы свойство жидкости к сохранению своей «формы» под давлением. Конструкция устройства включает главный цилиндр, состоящий из двух секций каждая со своим гидравлическим контуром. Устанавливается ГТЦ непосредственно на вакуумном усилителе.

Тормозная жидкость заливается в бак расположенный под ГТЦ и включающим 2 секции. Бака соединен с главным цилиндром пи помощи отверстий, проделанных специально для этих целей.

Для облегчения эксплуатации стенки для изготовления стенок бака использовалась полупрозрачная пластмасса, позволяющая легко следить за уровнем, который имеет жидкость в нем.

При снижении уровня ниже номинального значения, датчиком осуществляется передача сигнала на управляющую панель, на которой загорается индикатор. Внутри цилиндра последовательно установлены 2 поршня.

Один располагается свободно, второй зафиксирован и соприкасается со штоком вакуумного усилителя. Чтобы увеличить надежность на поршнях установлены резиновые уплотнители. В начальное положение поршни возвращаются благодаря возвратным пружинам, которые удерживают их в ней.

После нажатия газа, вдавливается шток вакуумного усилителя. При движении по полости цилиндра, шток закрывает компенсационное отверстие. Это вызывает рост давления первого контура и приводит в движение другой поршень.

В результате растет давление второго контура. Когда поршни двигаются, они создают пустые области, в которые по специальному отверстию поступает тормозная жидкость. Поршни перемещаются, пока пружиной не будет выполнена ее работа.

Давление в контурах увеличивается до предельного, благодаря чему механизм начинает функционировать. Когда авто остановится, поршни возвращаются в свое изначальное положение. Контурная система хороша тем, что, если сломается один контур, второй будет работать дальше.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

  1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
  2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
  3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
  4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Диагностика неисправностей ГТЦ

Во-первых, следует тщательно изучить показания приборов. Обычно они своевременно показывают неполадки в работе тормозной системы и сигнализируют об этом, соответствующим индикатором на приборной панели. Если появились такие сигналы, необходимо тщательно осмотреть тормозную систему и ГТЦ на отсутствие утечек.

Также нужно осмотреть выходы тормозных контуров и стыки. Завершив осмотр снаружи, нужно проверить давление в системе.

Если имеется значительные отклонения давления от рекомендуемых производителем, значит, неисправен один из контуров. Разгерметизация является основной причиной неисправности ГТЦ, которая легко выявляется по течи и специфическому запаху.

Признаки неисправности главного тормозного цилиндра мы объяснили, жиагностируйте и в ремонт!

Замена заднего тормозного цилиндра.

  1. Первым делом нужно снять тормозной барабан.
  2. Поднимаем ручник до упора.
  3. Снимаем со штуцера прокачки колпачок и ключом на 8 полностью выкручиваем его.
  4. Смазываем штуцер смазкой.
  5. Ослабляем затяжку штуцера тормозной трубки.
  6. Окончательно выкручиваем штуцер.
  7. Откручиваем 2 болта крепления рабочего цилиндра.
  8. Наденьте на трубку колпачок от штуцера, чтобы не вытекала тормозная жидкость.
  9. Снимаем тормозной цилиндр со щита.
  10. перед установкой очищаем все делали от ржавчины и грязи и обезжириваем рабочие поверхности.
  11. Устанавливаем тормозной цилиндр на место в обратном порядке.
  12. Устанавливаем на место тормозной барабан.

Прокачиваем тормозную систему и проверяем все на герметичность.

Проверка и регулировка тормозной системы ВАЗ «ОКА» 1111 1988-2008

Проверка герметичности гидропривода Проверяйте герметичность наружным осмотром:– сверху из-под капота;– снизу автомобиля (на подъемнике или смотровой канаве);– с боков. ПРИМЕЧАНИЕ При обнаружении негерметичности соединений подтяните хомуты, заглушки, гайки. Шланги и трубопроводы, имеющие механические повреждения, замените. Пр.

Проверка эффективности работы вакуумного усилителя При выходе из строя вакуумного усилителя значительно возрастает усилие на педали тормоза, что негативно сказывается на управлении автомобилем.Если усилие на педали при торможении заметно увеличилось по сравнению с обычным, проверьте усилитель тормозов на неподвижном автомобиле.Вам потребуются.

Проверка регулятора давления Регулятор давления препятствует блокировке задних колес раньше блокировки передних. Это позволяет наиболее полно использовать тормозные возможности автомобиля и предотвратить возможный занос автомобиля.Проверку регулятора давления необходимо проводить с помощником.Вам потребуется стержень диа.

Проверка и регулировка свободного хода педали тормоза Если свободный ход педали больше нормы, снижается эффективность тормозов из-за уменьшения полного хода педали. При чрезмерно малом или отсутствующем свободном ходе возможно самопроизвольное подтормаживание и нагрев тормозов.Свободный ход педали тормоза регулируют перемещением выключателя сигн.

Проверка и регулировка стояночного тормоза Регулировочный узел стояночного тормоза расположен под днищем автомобиля над глушителем 1-й ступени.Вам потребуются: два ключа «на 13».Перед началом работы отрегулируйте зазоры между колодками и тормозным барабаном. ПРЕДУПРЕЖДЕНИЕ На автомобилях выпуска с 1995 г. изменена конструкция рычага.

Проверка эффективности рабочей тормозной системы В соответствии с п. 1.1 «Перечня неисправностей и условий, при которых запрещается эксплуатация транспортных средств» Правил дорожного движения тормозной путь автомобиля при однократном нажатии на педаль тормоза на скорости 40 км/ч должен быть не более 12,2 м.Проверять эффективность работы то.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
