Балансирный вал

Балансирный вал


Балансирный (уравновешивающий) вал — дополнительный элемент балансировки для снижения вибраций двигателя. В процессе работы кривошипно-шатунного механизма возникает инерция, которая становится результатом движения деталей ДВС и воздействия ряда других сил. Двигатели внутреннего сгорания могут иметь разные схемы расположения цилиндров. Наиболее распространены:

  • Рядная схема, когда оси цилиндров находятся в единой плоскости;
  • Оппозитная схема означает, что оси цилиндров находятся под углом 180° в двух плоскостях;
  • V–образная схема компоновки с осями цилиндров в двух плоскостях;

Встречаются схемы, когда оси цилиндров находятся в двух плоскостях под разным углом, а также аналогичная схема с дополнительным смещением на коленвале и т.д. От той или иной схемы напрямую зависит степень балансировки ДВС. Лучший баланс демонстрируют оппозитные двигатели. Неплохо сбалансированы рядные двигатели на 4 цилиндра с рабочим объемом до двух литров. V-образный мотор оптимально сбалансирован только под строго определенными углами между цилиндрами.

При работе ДВС возникают уравновешенные и неуравновешенные силы. К уравновешенным силам можно отнести силу давления газов и силу трения. Неуравновешенными силами является инерция, вес силового агрегата и т.д. Указанные силы получили название силы инерции второго порядка.

Как известно, чаще всего уравновешивание достигается путем установки противовесов на щеках коленвала. Такой способ работает, но не всегда позволяет качественно сбалансировать мотор зависимо от той или иной схемы расположения цилиндров.

Инерция возникает от возвратно-поступательного движения поршней и вращательного движения шатунов. Дополнительно присутствуют также силы инерции в продольной плоскости. Результатом воздействия этих сил становится вибрация ДВС, что приводит к повышенному уровню шумов, определенным нагрузкам на элементы двигателя, а также к преждевременному износу деталей и механизмов. Для решения этой задачи в конструкции рядных и других двигателей могут дополнительно к маховику использоваться балансирные валы.

Сила инерции второго порядка уравновешивается двумя балансирными валами, которые могут иметь противовесы. Валы вращаются как с одинаковой скоростью параллельно коленвалу, так и в два раза быстрее частоты вращения коленчатого вала, что зависит от конкретного мотора.

Балансирный вал является стержнем из металла, который имеет достаточно замысловатую форму с выточенными на нем пазами. Вал осуществляет постоянное вращение. Крутится вал в двух подшипниках скольжения. Смазывание данных подшипников реализовано через систему смазки ДВС.

Единственным способом дополнительного уменьшения вибрации ДВС является балансировка агрегата. Рядный четырехцилиндровый мотор получает неуравновешенные силы, которые возникают при движении масс с учетом той или иной частоты вращения коленвала. Величина инерции зависит от объема ДВС, с ростом объема силовой установки инерция увеличивается.

Балансировочный вал устанавливается на рядных четырехцилиндровых моторах с рабочим объемом выше двух литров. Стоит отметить, что установка таких валов приводит к заметному удорожанию конструкции и не особенно активно применяется на автомобилях даже среднего ценового сегмента.

Балансирные валы ставятся парами. Их зачастую располагают симметрично по обеим сторонам коленвала. Местом установки балансирных валов чаще всего становится картер двигателя, чтобы валы оказались ниже коленчатого вала ДВС. Получается, что указанные валы находятся под коленвалом, а местом их установки становится масляный поддон.

Балансирные валы имеют прямой привод от коленвала. Привод реализует вращение уравновешивающих валов в разные стороны.

Угловая скорость вращения балансиров удвоена. Привод может быть выполнен как отдельно посредством зубчатого редуктора или цепной передачи, так и представлять собой совокупность решений. Крутильные колебания от вращения самих валов гасятся пружинным гасителем колебаний, который размещен в приводной звездочке привода уравновешивающего вала.

В процессе работы и благодаря особенностям конструкции привода балансирные валы подвержены серьезным нагрузкам. Наиболее перегружены подшипники, которые расположены в противоположной от привода стороне. Имеет место их быстрый износ, который проявляется дополнительными шумами и появлением усиленных вибраций. В худших случаях может произойти обрыв приводной цепи. Дополнительным недостатком становится отбор мощности ДВС, которая расходуется на привод балансирных валов.

Коварство балансировки, или Почему стук — это к деньгам. Разборка ABW.BY

Можно сколько угодно удивляться терпению некоторых белорусских автовладельцев, продолжающих ездить, несмотря на наличие явных признаков неисправности машины. Однако без причины и рак на горе не свистнет. Если на стуки и вибрации двигателя не обращает внимания хозяин Hyundai Santamo 1998 года выпуска, то учитывая, сколько стоит сегодня такой автомобиль, скорее всего, дело не в спартанской выдержке водителя, а в чем-то другом.

Впрочем, на вопросы финансового обеспечения эксплуатации личных транспортных средств отвлекаться не будем. Нас интересует техническая сторона проблемы с мотором Santamo. А она любопытна тем, что источником стука и вибрации в рассматриваемом случае стала система, о которой упоминается настолько редко, что кое-кто из владельцев даже не догадывается, что в двигателях их автомобилей это присутствует.

Поэтому для начала неглубоко копнем теорию. Во время работы двигателя возникают силы инерции от двигающихся возвратно-поступательно поршней, поршневых колец и пальцев, вращающегося коленвала, а также шатунов, участвующих одновременно в возвратно-поступательном и вращательном движении.

Эти силы и моменты от них, кроме того что имеют значительную величину, периодически изменяются по величине и направлению, чем вызывают нежелательную вибрацию двигателя. Для устранения негативного влияния вибраций силы инерции уравновешивают.

Изо всех возможных способов уравновешивания рассмотрим только тот, который имеет непосредственное отношение к случившемуся в двигателе Santamo, а именно — к уравновешиванию с помощью балансирных валов.

Балансирные валы могут устанавливаться непосредственно в блоке цилиндров либо идти в составе отдельного узла, который крепится к блоку цилиндров.

Однако независимо от исполнения системы уравновешивания, количества валов и типа их привода принцип действия всегда один.

Благодаря тому, что из-за формы балансирного вала или наличия противовесов его масса смещена в сторону от продольной оси, при вращении вала также возникает сила инерции. Если она равна по величине и противоположна по направлению силам, которые требуется уравновесить, достигается эффект компенсации инерции от движущихся деталей кривошипно-шатунного механизма, чем и пользуются разработчики силовых агрегатов.

Теперь от теории перейдем к практике. Когда, по словам владельца, стук в двигателе стал просто невыносим, машину все-таки загнали на СТО. После того как с мотора сняли масляный поддон, в нем был обнаружен предмет, в котором ремонтники без труда опознали втулку подшипника скольжения балансирного вала.

Чтобы извлечь сам вал, пришлось продолжить разборку двигателя и демонтировать масляный насос, с которым вал связан и от которого не только приводится, но и по каналу, выполненному внутри вала, получает смазку под давлением для своей опоры с подшипником скольжения.

Дальнейшая инспекция показала наличие на опорной шейке балансирного вала задира и выработки, которая, по всей видимости, появилась после того, как вкладыш подшипника выпал в поддон.

Кроме того, на теле вала была обнаружена выемка, будто выточенная каким-то резцом.

Где находится этот «резец», тоже не осталось тайной. Вал, после того как из его опоры выпала втулка, стал задевать за блок цилиндров.

Однако это, скорее всего, произошло не сразу, а после того как вал, лишившись опорной втулки, разбил опору и получил достаточную свободу, чтобы начать доставать блок цилиндров. И разбитая опора балансирного вала оказалась самой неприятной из всех находок.

Такое развитие событий вновь, хочешь или не хочешь, возвращает нас к финансовому вопросу. Балансирный вал и его втулку можно купить — запчасти эти сравнительно недороги. А вот опора выполнена в блоке, что означало необходимость его замены и сулило совсем другие денежные затраты на ремонт.

Народная мудрость гласит, что любой стук рано или поздно вылезет наружу. В рассматриваемом случае этого не произошло, хотя, судя по следам, оставшимся на внутренней поверхности блока цилиндров, балансирным валом подобная попытка была сделана, но до конца не доведена.

У владельца не хватило терпения продолжить ездить с шумом, заставляющим прохожих оглядываться на проехавший мимо автомобиль, однако в силе осталась другая любимая поговорка ремонтников: стук — это к деньгам. У кого-то их станет меньше, а у кого-то соответственно прибавится.

Сергей БОЯРСКИХ Фото автора и из открытых источников ABW.BY

Благодарим за консультации и помощь в организации фотосъемки korea-motors.by

Первичная и вторичная балансировка

Исторически проектировщики двигателей использовали термины «первичная балансировка» и «вторичная балансировка»

Эти термины связаны с порядком возникновения проблем в процессе разработки, и потому в какой-то степени отражают важность этих аспектов в балансировке

Определения первичной и вторичной балансировок разнятся. В общем случае первичная балансировка связана с компенсированием момента движущихся поршней (но не их кинетической энергии) во время оборота коленвала. Вторичная балансировка связана с компенсированием (или отсутствием таковой):

  • кинетической энергии поршней;
  • несинусоидального движения поршней (иногда является частью первичной балансировки);
  • поперечного движения коленвала и балансирного вала;
  • различных паразитных качаний (моментов инерции), создаваемых балансируемыми массами, как например нежелательный сдвиг противоположных цилиндров в оппозитном двигателе, создаваемые конфигурацией коленвала.

Несмотря на утверждения конструкторов и производителей, ни одна конфигурация поршней не является идеально сбалансированной. Подгоняя некоторые определения первичной и вторичной балансировок, можно утверждать, что некоторые конфигурации являются идеально сбалансированными в ограниченных рамках. Так, «рядная шестёрка», V12 и crossplane (то есть V8 с углом развала 90 градусов, кривошипы которого лежат в двух взаимно перпендикулярных плоскостях) отлично сбалансированы по своей природе, а оппозитный двигатель имеет идеальную первичную балансировку, так как движение одной части компенсируется движением противоположной.

Назначение и принцип работы балансирных валов двигателя

При работе кривошипно-шатунного механизма в двигателе внутреннего сгорания возникают силы инерции. Эти силы подразделяются на уравновешенные и неуравновешенные, которые также называют силами инерции второго порядка. Они возникают от движения поршней и других деталей, а также зависят от веса силового агрегата. В результате дисбаланса появляются вибрация и шумы. Стандартных противовесов на щеках коленвала и наличия маховика бывает недостаточно, поэтому для дополнительной балансировки устанавливаются балансирные валы.

Для чего предназначены балансиры

Главной задачей балансировочных валов является поглощение лишней инерции и уменьшение вибрации. Это стало актуальным после появления более мощных двигателей с объемом от двух литров.

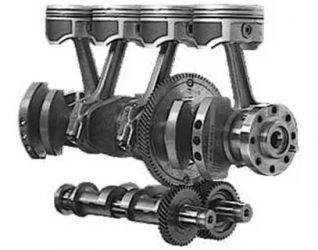

Блок балансирных валов с шестеренчатым приводом от коленчатого вала двигателя

Немалую роль в балансе работы ДВС играет и расположение цилиндров. Можно выделить три распространённые схемы:

  1. Расположение в ряд, когда цилиндры располагаются в одной плоскости.
  2. Оппозитная схема, когда оси цилиндров находятся в одной плоскости противоположно направлены друг другу.
  3. V-образное расположение цилиндров.

Расположение осей цилиндров напрямую влияет на балансировку двигателя. Рядная схема хорошо себя зарекомендовала в 4-х цилиндровых двигателях небольшого объема. Оппозитная схема дает самые лучшие показатели балансировки. V-образное расположение требует точно выверенных углов между цилиндрами, чтобы достичь оптимального баланса.

Как бы то ни было, идеального баланса не удается достичь ни в одной схеме, поэтому и устанавливают балансиры.

Принцип работы

Балансирные валы устанавливаются парами с каждой стороны коленвала и представляют собой сложные по конструкции цилиндрические стержни. Каждый балансирный вал имеет сложную геометрическую форму. Вращаются валы в противоположную сторону в два раза быстрее скорости движения коленвала, тем самым уравновешивая инертные силы второго порядка.

Устанавливаются валы в картере двигателя на подшипниках скольжения (либо игольчатых) и приводятся в движение при помощи привода от коленвала. Подшипники связаны с системой смазки двигателя. Именно они испытывают самую большую нагрузку в процессе работы валов. Это обуславливает их быстрый износ, который сопровождается шумом и вибрацией.

Типы привода

Привод балансировочных валов

Наиболее распространенным вариантом привода балансиров является цепной или зубчатый ремень. Также приводом может служить зубчатый редуктор или комбинированный вариант: зубчатый редуктор плюс ремень. Чтобы снизить колебания самих валов, в звездочке привода устанавливается пружинный гаситель.

На каких двигателях применяются балансирные валы

Первой балансирные валы применила японская компания Mitsubishi в 1976 году. Новинка получила название «Silent Shaft», что в переводе означает «бесшумный вал».

Главным образом они устанавливаются на четырехцилиндровых двигателях с объемом больше двух литров и с рядным расположением цилиндров, так как именно эта схема наиболее подвержена вибрациям и шумам.

Также балансирные валы часто применяются на мощных дизельных моторах. Сейчас их можно встретить не только на японских моделях, но и на европейских и американских.

Ремонт балансировочных валов

Нагрузки на балансирные валы сопровождаются износом подшипников и других деталей привода. Ремонт обходится дорого, что обусловлено его сложностью. Поэтому некоторые автовладельцы вместо замены или дорогого ремонта предпочитают просто демонтировать блок валов. При этом крепления и отверстия закрываются заглушками.

Отсутствие балансиров повышает уровень вибрации и шума, нарушается балансировка двигателя. Однако, многие автолюбители заверяют, что вибрации при этом остаются незначительные и их успешно компенсируют подушки двигателя. Также работа валов забирает часть мощности самого двигателя. Снижение может достигать до 15 л.с.

При этом всем следует понимать, что демонтаж блока балансирных валов является существенным изменением конструкции двигателя и никто не сможет спрогнозировать как это отразится на работе мотора и его ресурсе в дальнейшем. Решаясь на данную процедуру, владелец автомобиля полностью берет на себя всю ответственность и риски за его исправность и срок службы. Наилучшим вариантом будет замена неисправной детали на новую в специализированном центре.

(1 5,00 из 5) Загрузка…

Как уменьшить вибрацию двигателя

Для уменьшения «пляски» и тряски двигателя необходимо настроить все узлы устройства на оптимальные режимы работы. Чтобы ДВС не вибрировал, сначала надой найти причины. Причиной вибрации может быть банальное ослабление крепежа ДВС.

Причин из-за которых двигатель автомобиля сильно вибрирует может быть много:

  1. подсос воздуха;
  2. неправильное поступление топлива;
  3. сбито зажигание;
  4. ослаблено крепление мотора;
  5. низкая компрессия;
  6. троение двигателя.

В этом видео рассмотрена одна из возможных причин вибрации

В этом видео показывается ликвидация вибрации за счет правильно выставленных меток, автомобиль Чери Тиго.

  • https://techautoport.ru/dvigatel/mehanicheskaya-chast/balansirnye-valy.html
  • http://krutimotor.ru/balansirnyj-val/
  • http://autosteam.ru/helpful-info/467-balansirovochnye-valy
  • https://autostuk.ru/balansirnyj-val-dvigatelya.html

Ремонт балансировочных валов

Нагрузки на балансирные валы сопровождаются износом подшипников и других деталей привода. Ремонт обходится дорого, что обусловлено его сложностью. Поэтому некоторые автовладельцы вместо замены или дорогого ремонта предпочитают просто демонтировать блок валов. При этом крепления и отверстия закрываются заглушками.

Отсутствие балансиров повышает уровень вибрации и шума, нарушается балансировка двигателя. Однако, многие автолюбители заверяют, что вибрации при этом остаются незначительные и их успешно компенсируют подушки двигателя. Также работа валов забирает часть мощности самого двигателя. Снижение может достигать до 15 л.с.

При этом всем следует понимать, что демонтаж блока балансирных валов является существенным изменением конструкции двигателя и никто не сможет спрогнозировать как это отразится на работе мотора и его ресурсе в дальнейшем. Решаясь на данную процедуру, владелец автомобиля полностью берет на себя всю ответственность и риски за его исправность и срок службы. Наилучшим вариантом будет замена неисправной детали на новую в специализированном центре.

Ремонт балансировочных валов

Как и любой другой сложный механизм, привод уравновешенных валов тоже может выйти из строя. Чаще всего это происходит в результате естественного износа подшипников и зубчатых деталей, так как они испытывают достаточно большие нагрузки.

Когда блок валов приходит в негодность, это сопровождается появлением вибраций и шумами. Иногда шестерня привода из-за поломки подшипника блокируется и обрывает ремень (или цепь). Если выявлена неисправность балансировочных валов, метод устранения один – замена испорченных элементов.

Механизм имеет сложную конструкцию, поэтому за его ремонт придется заплатить приличную сумму (работы должны проводиться исключительно в сервисном центре, даже если это просто замена устаревшей детали на новую). По этой причине, когда блок валов выходит из строя, его просто удаляют из мотора, а отверстия закрывают соответствующими заглушками.

Это, конечно, должна быть крайняя мера, так как отсутствие компенсаторов вибраций приводит к разбалансировке мотора. Как заверяют некоторые автомобилисты, которые воспользовались таким методом, вибрации без блока валов не настолько серьезные, чтобы соглашаться на дорогостоящий ремонт. Несмотря на это, силовой агрегат становится немного слабее (мощность может снизиться до 15 лошадиных сил).

Решаясь на демонтаж блока, автомобилист должен четко понимать, что существенное вмешательство в конструкцию мотора может сильно повлиять на его работоспособность. А это в последующем может привести к капитальному ремонту ДВС.

Балансирный вал двигателя

Балансирный вал двигателя, он же уравновешивающий вал — это деталь не простой конструкции, функция которой заключается в снижении вибрации двигателя.

статьи:

  1. Что такое балансирные валы.
  2. Принцип работы балансирных валов.
  3. Привод балансирных валов.
  4. Ремонт балансирных валов.
  5. Как уменьшить вибрацию двигателя.

Что такое балансирные валы

ДВС — это устройство сложной конструкции, основанной на преобразовании одной энергии в другую. Чем сложнее устройство, в данном случае, чем больше цилиндров имеет двигатель, тем сильнее создаются вибрации и колебания отдельных деталей, и двигателя целиком.

Цилиндры в ДВС располагаются по-разному:

  1. Рядная схема двигателя. Это такая, при которой оси цилиндров находятся в одной плоскости.
  2. Оппозитная схема. Оси цилиндров на противоположной стороне, то есть через 180 градусов.
  3. V-образная схема ДВС. Оси цилиндров в В-образных моторах располагаются в разных плоскостях.

Во всех двигателях существуют два вида сил:

  • Уравновешенные. Уравновешенные силы — это сила давления, сила трения.
  • Неуравновешенные. Неуравновешенные силы — это вес силового привода, сила инерции (то есть обратная сила).

В связи с тем, что двигатели не могут работать без вибрации, конструкторами была придумана деталь, которая сводит к минимуму повышенные значения вибрации и колебания.

Балансирный вал представляет собой цилиндрический стержень с имеющимися на нем пазами. Уравновешивающий вал гасит силы инерции второго порядка. Силы второго порядка в двигателе внутреннего сгорания не уравновешиваются путем установки дополнительных грузов на щека коленчатого вала. К силам первого порядка относится масса кривошипа, радиус его движения, угловая скорость и угол поворота. К силам второго порядка в ДВС относятся лямбда, то есть отношение радиуса кривошипа к длине шатуна.

Принцип работы балансирных валов

Балансирные валы устанавливаются парами, по разные стороны от коленвала с симметричным расположением. Насаживаются валы для балансировки на подшипники скольжения, которая обеспечивается смазкой мотора.

Коленчатый вал ДВС вращает балансирные валы. Один балансирный вал вращается в одну сторону, второй — в другую. Вращаются балансиры со скоростью, в два раза больше скорости вращения коленвала.

А знаете ли вы, что перенатяг дифференциала — это показатель динамики управления и проходимости по бездорожью.

Привод балансирных валов

Привод для балансирных валов делают таким образом, чтобы передаваемое усилие коленвалом балансирным валам осуществлялось через зубчатый редуктор или ременной передачи, или комбинированного привода (зубчатый редуктор+ременная передача).

Ремонт балансирных валов

Во время работы ДВС, установленные балансирные валы испытываются большие нагрузки. Самая большая доля нагрузки приходится на дальние подшипники, в связи с чем, больший износ балансировочных валов происходит в местах соединения с подшипниками и самих подшипников. Если нагрузки на балансирующие валы превышает допустимую, то слышны шумы, ДВС вибрирует сильнее, из-за чего, также, рвется цепь привода балансиров.

Полная съемка работы на видео в автосервисе. Работа по удалению балансировочных валов D4CB, автомобиль Хендай Гранд Старекс.

Стоимость ремонта балансирных валов дороговато, в разных автосервисах по-разному. Поэтому, многие автоводители, чтобы не покупать новые или не ремонтировать, просто демонтируют эти балансировочные валы и ставят заглушки в отверстиях корпуса.

Если использовать балансировочные валы в двигателе, то это усложняет конструкцию и повышает стоимость ремонта, а также приводит к уменьшению мощности ДВС, примерно, на 15 л.с.

Если балансирные валы изношены, то, как правило, уменьшается мощность двигателя и увеличивается время разгона. Это связано с тем, что при износе валов для балансировке нарушаются фазы, фазы газораспределения смещаются в сторону позже.

Как уменьшить вибрацию двигателя

Для уменьшения «пляски» и тряски двигателя необходимо настроить все узлы устройства на оптимальные режимы работы. Чтобы ДВС не вибрировал, сначала надой найти причины. Причиной вибрации может быть банальное ослабление крепежа ДВС.

Причин из-за которых двигатель автомобиля сильно вибрирует может быть много:

  1. подсос воздуха;
  2. неправильное поступление топлива;
  3. сбито зажигание;
  4. ослаблено крепление мотора;
  5. низкая компрессия;
  6. троение двигателя.

В этом видео рассмотрена одна из возможных причин вибрации

В этом видео показывается ликвидация вибрации за счет правильно выставленных меток, автомобиль Чери Тиго.

Ремонт балансирных валов

Во время работы ДВС, установленные балансирные валы испытываются большие нагрузки. Самая большая доля нагрузки приходится на дальние подшипники, в связи с чем, больший износ балансировочных валов происходит в местах соединения с подшипниками и самих подшипников. Если нагрузки на балансирующие валы превышает допустимую, то слышны шумы, ДВС вибрирует сильнее, из-за чего, также, рвется цепь привода балансиров.

Полная съемка работы на видео в автосервисе. Работа по удалению балансировочных валов D4CB, автомобиль Хендай Гранд Старекс.

Стоимость ремонта балансирных валов дороговато, в разных автосервисах по-разному. Поэтому, многие автоводители, чтобы не покупать новые или не ремонтировать, просто демонтируют эти балансировочные валы и ставят заглушки в отверстиях корпуса.

Если использовать балансировочные валы в двигателе, то это усложняет конструкцию и повышает стоимость ремонта, а также приводит к уменьшению мощности ДВС, примерно, на 15 л.с.

Если балансирные валы изношены, то, как правило, уменьшается мощность двигателя и увеличивается время разгона. Это связано с тем, что при износе валов для балансировке нарушаются фазы, фазы газораспределения смещаются в сторону позже.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на

Эксплуатация балансировочных валов

Как уже было сказано ранее, основная причина поломки балансирных валов – естественный износ. Но автомобилист может предпринять несколько шагов, которые позволят продлить ресурс данного механизма.

  1. Первый шаг – не использовать агрессивный стиль вождения. Чем резче будет работать силовой агрегат, тем быстрее выйдут из строя шестерни валов. Кстати, это касается также массы других деталей автомобиля.
  2. Второй шаг – своевременное обслуживание. Замена масла и масляного фильтра обеспечит качественную смазку всех контактных элементов, а установка нового ремня (или цепи) привода позволит вращаться шестерням без дополнительных нагрузок.
