Оппозитный дизельный мотор

Разрушим миф о ресурсе оппозитного мотора

Срок службы силового агрегата зависит от:

  • конструктивных особенностей;
  • своевременного прохождения технического обслуживания;
  • качества смазочных материалов и топлива;
  • соблюдения правил эксплуатации.

1) Конструктивная особенность – горизонтальное расположение цилиндров. Моторы с таким расположением наиболее склонны к расходу масла.

Не забудем сказать, что двигатели являются высокообротистыми и хорошо крутятся. К недостаткам конструкции можно отнести недостаточное охлаждение четвертого цилиндра, что со временем приводит к характерному стуку на холодную, который пропадает по мере нагревания. Новое поколение двигателей с цепным приводом газораспределительного механизма – 20B, склонны к повышенному расходу масла.

2) Замена масла в моторе рекомендована производителем раз в год или при достижении пробега 15000 км., что наступит ранее. Однако, никто не упоминает про моточасы, которые нигде не фиксируются и не учитываются при регламенте обслуживания. Если учесть факт многочасовых пробок, то за год можно проехать 15 тыс.км, а двигатель при этом наработает 500 моточасов, что при средней скорости в городе 50 км/час будет составлять 50 тыс.км. пробега. В сложившейся ситуации масло стареет и теряет свои эксплуатационные свойства.

3) Если принять во внимание, что масло вы используете исключительно оригинальное или наилучшего качества, то несвоевременная замена влечет сокращение ресурса двигателя Субару. Этому же способствует и некачественное топливо, содержащее большое количество смол и серы

Оксид серы, который образуется при сгорании топлива, вступает с реакцию с водой (конденсат). Результатом такой реакции является образование серной кислоты, которая вызывает коррозию. Окись железа при этом, попадая в масло выступает в качестве абразивного материала и оставляет на стенках цилиндров задиры. Этому же способствует загрязненный фильтр воздуха.

Бензин низкого качества сгорает не полностью. Не сгоревшие фракции попадают в масло, что вызывает его старение, в том числе и к парафинизации масла.

4) ​Стоит уделить внимание прочтению инструкции по эксплуатации Субару. Можно подчерпнуть следующие знания: допустимая скорость авто (ведь она же едет); проверка уровня масла перед каждой заправкой топливом (такое предупреждение о многом говорит)

Вышеизложенные факты говорят о том, что ресурс двигателя субару ограничен 80-120 тыс.км. для турбированных моделей и 140-200 тыс.км. — для обычных моторов.

Оппозитный двигатель – минусы и плюсы, устройство, принцип работы

Существует множество типов двигателей, подразумевающих различное построение их внутренних компонентов. Так выделяют рядные моторы, V-образные, роторные, оппозитные и другие

Именно об оппозитном виде силовых агрегатов мы и поговорим в нашей сегодняшней статье, уделив особое внимание их принципам работы, а также преимуществам и недостаткам эксплуатации

Что представляют собой оппозитные двигатели?

Оппозитные моторы являются разновидностью двигателей внутреннего сгорания топлива, у которых выстраивание рядов цилиндров происходит по оппозитной схеме, подразумевающей нахождение поршней зеркально друг напротив друга. Между ними встраивается коленчатый вал, приводимый поршнями во вращение. По сути, принцип работы оппозитных двигателей можно назвать аналогичным процессу функционирования V-образных агрегатов, с той лишь разницей, что угол развала их поршневой зоны составляет 180 градусов.

Наиболее характерным примером применения оппозитных двигателей являются модели японского концерна «Субару». Маркетологи знаменитой компании делают особый акцент на своих победах в различных гоночных соревнованиях, а знаменитое «рычащее» звучание субаровских движков стало настоящей визитной карточкой производителя. Другие компании применяют оппозитные силовые агрегаты заметно реже. Их наличие, например, имеется на некоторых моделях «Porsche». В советские времена оппозитные моторы встречались на тяжелых мотоциклах «Днепр» и «Урал», по мощности способных составить конкуренцию многим автомобилям.

Плюсы эксплуатации оппозитных двигателей

Несомненным достоинством применения оппозитных моторов является равномерность их работы. Возможные вибрационные явления, потенциально возникающие при эксплуатации, легко компенсируются силами, возникающими в цилиндрах противоположной стороны. За счет этого движок работает очень мягко, без проявления детонаций или вибрации.

Вторым преимуществом выступает сама конструкция агрегата, подразумевающая нахождение оппозитной плоскости двигателя в нижней части моторного отсека. Благодаря такому расположению, все авто, оснащенные «оппозитами» имеют заниженный центр тяжести, положительным образом сказывающийся на их дорожной устойчивости и управляемости.

Третьим «плюсом» назовем удобное расположение всего навесного оборудования, работающего во взаимной связи с оппозитными моторами. Оно находится вверху, что позволяет упростить к нему доступ во время технического обслуживания или ремонта.

Минусы оппозитных агрегатов

Увы, недостатков данного типа моторов ничуть не меньше чем достоинств, а их значимость возможно даже выше.

Основным негативным фактором эксплуатации оппозитных двигателей служит сложность проведения их ремонта. Большинство из них нереально отремонтировать без полного демонтажа из моторного отсека. К тому же ряд факторов способствует тому, что оппозитные агрегаты ломались значительно чаще, нежели классические ДВС. Примером этого может служить сложная схема газораспределительного механизма, имеющая увеличенное количество компонентов. Кроме того, горизонтальная плоскость движения поршней подвергается постоянному воздействию силы тяжести, из-за чего гильзы цилиндров эллипсоидно изнашиваются, что приводит к появлению повышенной масляной «прожорливости».

Вторым недостатком назовем продольную компоновку оппозитных двигателей. При изготовлении авто с передней или полной системой привода требуется, чтобы двигатель был дальше передней оси авто. Для достижения нужных пространственных интервалов оппозитные моторы приходится существенно сдвигать вперед, заметно удлиняя передний свес автомобиля. В ряде случаев увеличенный «нос» значительно усложняет процесс эксплуатации машины, причиняя её водителям значительные неудобства во время поездок.

Итоги

Подводя итоги статьи, зададим вопрос – а стоит ли «связываться» с оппозитными двигателями, приобретая транспортное средство для повседневной эксплуатации? Однозначного ответа на него у нас не будет. То, что моторы подобного типа имеют право на существование – однозначно и неоспоримо. Однако уместность их использования в общегражданских машинах мы бы подвергли большому сомнению. Да, они позволяют развивать автомобилям неплохую динамику, однако особенно экономичными их не назовешь, да и сложность возможных ремонтов, которые обязательно будут, не сомневайтесь, заставляет нас подходить к вопросу их внедрения скептически. Если же упомянутые в статье изъяны оппозитных движков вас не пугают, то можете смело его приобретать. Ходовые качества этих моторов вас не разочаруют.

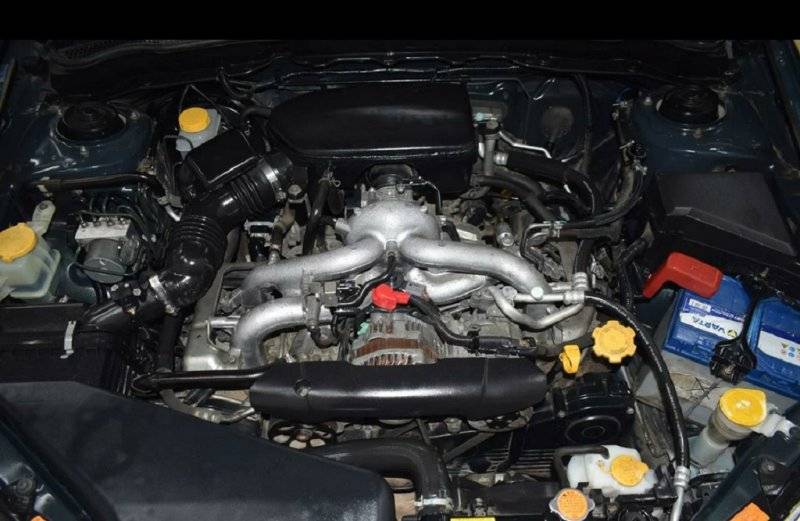

Оппозитный двигатель SUBARU BOXER.

Инженеры SUBARU наконец показали миру оппозитник нового поколения.

Спустя почти одиннадцать лет, компания Fuji Heavy Industries Ltd. (FHI), которая разрабатывает и производит двигатели для автомобилей марки Subaru, наконец показала миру оппозитный двигатель третьего поколения, который разрабатывался столь долгое время. Двигателями новой серии планируется оснащать все автомобили субару которые будут выпущены после премьеры.  Новый оппозитник имеет четыре цилиндра и по прежнему работает на бензине, доступны как более мощная модель с турбонаддувом, так и простой атмосферный двигатель, на вкус и кошелек покупателя.

В новой версии горизонтально-оппозитного двигателя субару были приумножены все преимущества и достоинства пред идущих моделей. Так например, новая версия двигателя стала более компактной, но при этом получила более простую конструкцию, что повышает простоту ремонта, и соответственно ремонтно-пригодность. Также были проведены другие модификации, которые позволили снизить общий расход топлива во всех циклах езды на десять-пятнадцать процентов. Проведенные модификации способствовали улучшению качества выхлопа, что безусловно является огромным плюсом для автомобиля.

Что было изменено в двигателе

Стоит заметить, что инженеры конкретно поработали над новым двигателем. Итак, что же было сделано для улучшения характеристик двигателя. Улучшенную динамику и чистоту выхлопа удалось достичь благодаря увеличению степени сжатия в цилиндрах, для этого был увеличен ход поршня, а за счет уменьшения диаметра поршней удалось уменьшить камеру сгорания. Новая система организации газораспределения позволила оптимизировать процесс газообмена в цилиндрах. Клапаны, открывающиеся и закрывающиеся в нужный момент на определенных оборотах, что дало новому модифицированному двигателю большую максимальную мощность, относительно меньший расход бензина, а также сниженную концентрацию СО2 в выхлопных газах. При модернизации двигателя, конструкторы максимально снизили вес основных движущихся деталей, при этом не потеряв их прочность и качество. Достигли они этого использованием кованых деталей(шатуны, поршни, коленвал), которые как известно гораздо легче своих аналогов произведенных методов заводского литья. От этого конечно себе-стоимость двигателя не уменьшилась. Также на новый оппозитный двигатель субару был установлен улучшенный масляный насос, который в тандеме с качественным моторным маслом обеспечивает максимальное качество смазки рабочих деталей двигателя, что позволяет увеличить ресурс двигателя на тридцать процентов.Дополнительная экономичность была достигнута путем пересмотра взглядов на построение системы охлаждения двигателя. В новой версии использована и новая система охлаждения, которая подразумевает под собой раздельные модули охлаждения для блока цилиндров и ГБЦ. Благодаря такому решению была достигнута дополнительная экономичность за счет уменьшения времени необходимого на прогрев двигателя и доведения до оптимальной рабочей температуры. Также благодаря такой концепции системы охлаждения была получена дополнительная защита от перегрева.Плюсы и минусы оппозитного двигателя.

Габаритность Оппозитный двигатель имеет малую высоту, но при этом, он как будто расстелен по моторному отсеку автомобиля. Несомненно он в 2 – 2.5 раза шире рядного двигателя с тем же количеством цилиндров и примерно того же литража, но при этом оппозитный двигатель будет в два раза короче по длине нежели рядный. Такая концепция расположения двигателя под капотом снижает центр тяжести машины. Также благодаря оппозитному расположению цилиндров, двигатель получается более легким, компактным и симметричным, что упрощает всю конструкцию моторного отсека автомобиля. Минимум вибрации Благодаря оппозитному размещению поршней в субаровских моторах уровень вибрации двигателя значительно меньше, нежели у рядного или V-образного. При работе двигателя поршня в оппозитнике движутся в одной плоскости но не на встречу друг другу, а по принципу “один убегает, другой догоняет”. Благодаря такой компоновке, вибрации создаваемые одним поршнем сглаживаются при работе противоположного поршня. Такое свойство опять таки имеет только оппозитный двигатель, что несомненно является его плюсом. В вариантах с рядными и V-образными моторами конструкторам, чтобы снизить уровень вибрации довольно часто приходится использовать в конструкции двигателей дополнительные балансировочные валы или разнообразные гасители крутильных колебаний(ГКК). Оппозитный двигатель Subaru ничего этого не требует. Краштесты

Выгодные стороны оппозита

Subaru вносит в них и малую габаритность, но мы с ней уже разобрались, так что не можем согласиться с мнением компании. Основные преимущества дает именно горизонтальная ориентация.

  • Смещение центра тяжести . Во-первых, он занижается по сравнению с рядными моторами. Во-вторых, распределяется по оси. Это дает лучшую управляемость и устойчивость;
  • Пониженная вибрация . Обычные, даже качественные движки, в определенной степени передают на корпус и в салон вибрационные волны. В оппозитах же вибрация одного поршня сглаживается и нивелируется встречным движением второго;
  • Большой ресурс . «Боксеры» теоретически рассчитаны на пробег в миллион километров. Так ли это – покажет время, но хочется верить;
  • Повышенная безопасность . И она доказана краш тестами. При лобовом столкновении обычные движки нередко уходят в салон, ломая передним седокам ноги. Оппозитный двигатель при прямом ударе смещаются под днище, снижая вероятность летального исхода.

Справедливости ради скажем, что все плюсы, кроме последнего, четко проявляются только на многоцилиндровых двигателях. «Маломерки» с 2 и 4 цилиндрами в работе от традиционных моторов практически не отличаются.

Общая характеристика силового агрегата

Оппозитные двигатели от классических отличаются оппозитной схемой расположения цилиндров, а также здесь иной принцип работы. Такое расположение подразумевает, что поршни находится напротив друг друга, а коленчатый вал расположен непосредственно между ними. Они работают точно так, как и моторы с V-образным расположением цилиндров. Разница заключается в том, что цилиндро-поршневая группа расположена под наклоном в 180 градусов. Поршни двигаются горизонтально.

Чаще всего, когда речь идет о подобных силовых агрегатах, вспоминается модели автомобилей «Субару». Автомобильная марка, заслужившая большую популярность в мире гонок.

Что касается других популярных автомобильных компаний, то они редко используют в своих машинах оппозитный мотор. Известная компания Porsche устанавливает оппозитный двигатель только на нескольких моделях среднемоторной компоновки. Некоторое время назад силовые агрегаты подобного образца устанавливали Honda, Chevrolet, Volkswagen, Ferrari, но позже они отошли от этой практики. В Советском Союзе подобный мотор устанавливали на мотоциклы «Урал» и «Днепр».

Устройство оппозитного ДВС

Главные достоинства оппозитников

Для многих автолюбителей оппозитный двигатель имеет больше положительных сторон, нежели обычный мотор. Здесь стоит отметить, что положительным качеством можно считать не только принцип работы, но и его влияние на восприятия автомобиля в целом. Среди плюсов выделяют следующие моменты:

  • выносливость, которая вопреки многим слухам, ни в чем не уступает традиционным рядным либо V-образным ДВС;
  • тихая работа. Двигатели в которых цилиндры расположены рядом, имеют неприятное свойство провоцировать сильную вибрацию. Вертикальное расположение цилиндров вызывает повышенную вибронагруженность, что требует внедрения демпферных элементов. За счет того, что поршни движутся горизонтально, снижается уровень шума, производимый агрегатом;
  • смещен центр тяжести. Принцип работы двигателя таков, что основная масса распределяется вблизи оси колес. Данный фактор помогает сделать управление автомобиля намного лучше;

Имеющиеся недостатки

Любая техника имеет свои недостатки. Несмотря на то что оппозитный двигатель имеет массу плюсов, но не обошлось и без негатива. Разработчики не сумели избавиться от следующих недостатков:

  • дороговизна обслуживания. Если обычный мотор можно обслуживать самостоятельно, или на недорогих станциях технического обслуживания, то с оппозитником дела обстоят сложней. Любая работа, связанная с таким мотором, как оппозитный, должна выполняться исключительно мастерами высокого уровня. На рядовую диагностику и обслуживание двигателя придется потратить немалую сумму. Даже элементарная замена свечей потребует некоторых ухищрений;
  • проблема найти мастера высокого уровня. Владелец может иметь деньги, но не каждый возьмется за то, чтобы заниматься мотором. Здесь необходим мастер узкого профиля, которых не так много (актуально для регионов);
  • сложное устройство, за счет которого поршни перемещаются горизонтально, а также небольшое процентное соотношение ДВС такого типа делают запчасти относительно дорогим удовольствием;
  • большой расход масла. Оппозитный двигатель при любых обстоятельствах более требователен к качеству смазывающих материалов. Особенно тщательно нужно следить за уровнем масла;
  • относительно большой расход топлива.

Большая часть недостатков связанна не с качеством работы агрегата, а с его обслуживанием. За то время, которое такие двигателя представлены на рынке, они успели завоевать большое количество поклонник и еще больше скептиков.

Выбор за вами

Субару – компания, которая активней всех занимается разработкой подобных моторов. Несмотря на дороговизну проведения работ связанных с обслуживанием, компания не прекратит выпуск и установку моторов, в которых поршни двигаются горизонтально. Разработчики полагают, что такой шаг, станет шагом назад.

Стоит ли покупать машину, в которой установлен оппозитный двигатель? Сложно дать точный ответ. Качество работы не вызывает нареканий, но все упирается в финансы. Если человеку близко то, что за хорошее нужно хорошо платить, тогда автомобиль подойдет ему.

Однозначно, ходовые качества не разочаруют владельца такой машины. Горизонтально размещенные поршни, превращают стандартный процесс сгорания топливно-воздушной смеси в некую изюминку.

Мотор имеет как поклонников, так и недругов. Подобные автомобили следует выбирать душой.

Разновидности

Во многом принцип работы и некоторые конструктивные особенности зависят от конкретного типа оппозитного силового агрегата.

Выделяют несколько основных категорий горизонтально-оппозитных двигателей:

  • боксёры;
  • ОРОС;
  • танковые моторы.

Боксёры получили самое широкое распространение в оснащении легковых гражданских автомобилей. Основным пользователем таких моторов выступает японская автокомпания Subaru.

В таком оппозитнике поршни располагаются на определённом расстоянии относительно друг друга и стоят напротив. Если первый поршень фиксируется на определённом отрезке от оси мотора, то и второй будет занимать такое же аналогичное положение. При этом в моторе каждый поршень помещается в свой отдельный цилиндр. Визуализировав работу такого мотора, можно представить себе поединок между двумя боксёрами. Отсюда и соответствующее название.

Что касается других двигателей типа ОРОС, то здесь принцип конструкции и порядок работы, которую осуществляют поршни, несколько иной. Это двухтактные силовые агрегаты. Один цилиндр имеет сразу 2 поршня, закреплённые на одном коленвале. При этом первый отвечает за впуск рабочей топливовоздушной смеси, а второй при этом своевременно выводит образовавшиеся продукты сгорания.

Особенностью двигателей ОРОС является факт отсутствия головки, которая обычно устанавливается на блок цилиндров. Плюс подобного агрегата в работе поршней только на один коленчатый вал. Оппозитник небольшой по своим размерам, требует меньше места и обладает небольшой массой. Это позволило применять мотор в разных сферах и на различных транспортных средствах.

ОРОС может работать на двух видах топлива, то есть на дизельном горючем и на бензине. К его преимуществам также стоит отнести:

  • поршни при выполнении своей работы проходят несколько меньшую дистанцию, что существенно снижает силу трения и минимизирует износ;
  • повышенная эффективность, которая обусловлена отсутствием вредных воздействий отработанных газов на камеру сгорания. Они осуществляют давление на рабочие поршни;
  • если сравнивать с классическими двигателями, масса ОРОС будет на 30-50% меньше;
  • в оппозитном моторе такого типа используется меньшее количество элементов. Если сравнивать с рядными и V-образными, разница составит 40-50% в среднем;
  • такие силовые агрегаты достаточно экономичные;
  • В конструкции не используется система привода клапанов;
  • для размещения установки в подкапотном автомобильном пространстве требуется меньше места.

Но не всё так радужно, как сначала может показаться. Этот тип двигателей находится на стадии разработки и постепенного усовершенствования. О каких-то реальных и глобальных успехах говорить рано, поскольку существует ряд скрытых и непредвиденных проблем, возникающих в процессе эксплуатации.

Теперь что касается третьего типа оппозитных моторов, который называют танковым двигателем. Это силовая установка с маркировкой 5ТДФ. Мотор был создан специально для танков серии Т-64 и Т-72.

Танковый двигатель 5ТДФ

У танкового оппозитника внушительный ресурс, поскольку он был изначально рассчитан на установку в крупной военной технике. Поршни делят один цилиндр и движутся в одинаковом направлении, хотя у каждого из них предусмотрен собственный отдельный коленвал.

Место для возгорания топливовоздушной смеси образуется путём создания минимального промежутка или зазора между двумя установленными рабочими поршнями. Как и в случае с ОРОС, здесь в цилиндры поступает воздух, а отработанные газы выходят за счёт работы системы турбонаддува.

За счёт встречного хода рабочих поршней инженерам удалось создать компактный по своим размерам, но внушительный по своей мощности силовой агрегат. Максимальное количество оборотов для танкового оппозитника достигает 2 тысяч. Мощность агрегата составляет 700 лошадиных сил. Рабочий объём мотора может быть 6 и 13 литров.

Танковый оппозитник может функционировать на бензине и на дизельном топливе. Это отечественная разработка, которая в своё время сумела произвести впечатление. Но в настоящее время ТДФ уже не выпускается.

Плюсы оппозитного двигателя

Последние разработки оппозитных моторов позволили повысить их выносливость и надежность. У плоской конструкции силовых агрегатов есть много положительных сторон:

  • Центр тяжести находится ниже, чем в классических моторах, что повышает устойчивость авто на виражах;
  • Правильная эксплуатация и своевременное обслуживание увеличивает интервал между капитальным ремонтом до 1 млн. км. пробега (по сравнению с привычными двигателями). Но хозяева бывают разными, поэтому ресурс может быть еще больше;
  • Так как возвратно-поступательные движения, происходящие с одной стороны ДВС, компенсируют нагрузки идентичным процессом с противоположной, шум и вибрации в них снижены до минимума;
  • Оппозитные моторы всегда отличались большой надежностью;
  • Плоская конструкция при прямом ударе во время ДТП уходит под салон авто, что снижает риск получения серьезных травм.

Сложности при ремонте и обслуживании оппозитного двигателя

Важно отметить, что зачастую положительные моменты указанных моторов заметны лишь в силовых агрегатах, которые располагают шестью цилиндрами, а вот 2-х и 4-х цилиндровые мало чем отличаются от традиционных ДВС. Если необходимо провести некие манипуляции с таким типом двигателя, то тут непременно нужно обращаться к специалистам в автосервис

Самостоятельно вы сможете лишь заменить масло. Даже замену свечей лучше поручить профессионалам, новички с легкостью навредят головке цилиндра. Полный ремонт производится только на особых сервисных станциях

Если необходимо провести некие манипуляции с таким типом двигателя, то тут непременно нужно обращаться к специалистам в автосервис. Самостоятельно вы сможете лишь заменить масло. Даже замену свечей лучше поручить профессионалам, новички с легкостью навредят головке цилиндра. Полный ремонт производится только на особых сервисных станциях.

Продолжить срок службы может своевременная и систематическая раскоксовка. Эта процедура подразумевает очищение поверхности камеры сгорания, клапанов и поршней от нагара. Проводится операция в осенний сезон или в марте, когда также весьма разумно проверить и моторное масло.

В материале мы рассмотрели, что значит понятие «оппозитный двигатель», описали принцип функционирования, возможные за и против. Надеемся, что это поможет определиться с выбором не только мотора, но и будущей автомодели на которой может быть установлен подобный силовой агрегат.

Виды оппозитных двигателей

Принцип работы оппозитного двигателя также меняется в зависимости от особенностей его устройства. Даже такой простой агрегат может иметь несколько вариаций работы поршней. Следовательно, выделяют такие типы моторов:

  1. Оппозитный боксер зачастую применяется в производстве автомобилей Subaru. Как же работает оппозитный двигатель заявленного вида: поршни расположены на предопределенной дистанции друг напротив друга, к примеру, если первый зафиксирован на определенном промежутке от оси двигателя, то и второй займет аналогичное положение. При этом они расположены каждый в отдельном цилиндре. Описанный принцип функционирования напоминает боксерский поединок, отсюда и название типа.
  2. ОРОС располагает совсем иным принципом построения и порядком работы поршней. Подобные аппараты являются двухтактными. Один цилиндр располагает сразу двумя поршнями, которые крепятся к одному коленчатому валу. Первый отвечает за впуск смеси, другой – за своевременный выход продуктов сгорания. Подобная конструкция не располагает головкой, которая зачастую имеется на блоке цилиндров. Преимущества оппозитного двигателя ОРОС заключаются в том, что поршни функционируют в пользу одного коленчатого вала. Такой тип устройства располагает небольшой массой и меньше в размерах. Следовательно, значительно расширилась сфера применения. Вдобавок, указанный двигатель может работать на разном топливе – дизельном или бензиновом. В довершении, укажем основные преимущества:

    • поршни проходят гораздо меньшую дистанцию, вследствие этого значительно снижается сила трения, которая негативно влияет на износостойкость;
    • увеличивается эффективность, ведь вредоносные газы не влияют на камеру сгорания, а оказывают давление на поршни;
    • мотор на 30-50 % легче привычного;
    • оппозитный двигатель располагает меньшим количеством деталей (в среднем на 50 %);
    • экономичность;
    • отсутствие системы привода клапанов.
    • мотор отнимает гораздо меньше пространства под капотом.

    Однако стоит помнить, что ОРОС находится на стадии разработки, поэтому может возникнуть много непредвиденных проблем в ходе эксплуатации.

  3. Танковый двигатель (5ТДФ, спроектированный специально для Т-64 и Т-72). Ресурс оппозитного двигателя рассчитан на военную технику крупных габаритов. Здесь поршни разделяют один цилиндр и перемещаются они в одном направлении, но каждый располагает своим отдельным коленчатым валом. Место, где воспламеняется топливо (камера сгорания), возникает тогда, когда промежуток между поршнями становится минимальным. Как и у моторов ОРОС, в цилиндры впускается воздух, а ненужные газы удаляются посредством турбонаддува. Встречный ход поршней позволил сконструировать компактный, но мощный агрегат. Силовая установка обладает предельным количеством оборотов в 2000, а мощностью – в 700 лошадиных сил. Объем соответственно достигал 6 и 13 л.

Компания Subaru одна из последних осталась верна созданию автомобилей на оппозитной основе, и значительно преуспела в этом плане.

Tata Nano

Несколько иной подход к разработке ультра-компактных сити-каров предложили специалисты индийской компании Tata, максимально оптимизировавшие конструкцию автомобиля. На той же задней оси они разместили двухцилиндровый движок объемом 624 см3, мощность которого составляет 37 л.с. Это обеспечило сравнительно достойную динамику с максимальной скоростью на уровне 90 км/ч, но не позволило сохранить низкий расход топлива, который составил порядка 5 л на 100 км. Изюминка модели заключалась в крайне низком ценнике ($ 2500), что было достигнуто за счет исключения шумоизоляции, ремней безопасности, усилителя тормоза, системы отопления, наружных зеркал и т.д.

Концепция маленьких двигателей продолжает оставаться жизнеспособной в отдельных нишах автомобилестроения. Новый виток популярности данного направления связывают с распространением электрических силовых установок. Пока еще компоновка аккумуляторов и ДВС не позволяет рассчитывать на скромные размеры, но в будущем при полном переходе на электрическую тягу можно будет ожидать революционных изменений в размерном форм-факторе автомобильных движков.

Диагностика дизельного двигателя Субару Форестер

Дизельные двигатели Субару Форестер имеют ряд особенностей. Так, у всех моторов Subaru есть свои «слабые места», которые отличают их от двигателей других марок. Ориентируясь на это, мастера уже во время предварительной консультации смогут предположить причины сбоя в работе двигателя.

Всё же полную информацию можно получить только после диагностики, по итогу которой вам смогут по факту сказать как обстоит дело и предложить варианты решения проблемы. Неисправности дизеля Субару Форестер мало чем отличаются от типичных проблем дизельных агрегатов, симптомы всё те же: неравномерная работа мотора, потеря мощности, затрудненный запуск двигателя, шум, жрёт топливо и дизель дымит.

В ходе осмотра анализируется работа всех систем дизеля: начиная с топливной системы и заканчивая электрооборудованием. Переборка двигателя осуществляется после получения всей предварительной информации по состоянию автомобиля

Поломки агрегата взаимосвязаны, поэтому, если помимо ожидаемого списка технических неполадок мотора Субару Форестер, мастер обратит внимание на что-то еще, то рекомендуем довериться его совету. Тем ни менее, вы в полном праве отказаться от дополнительных услуг, так как итоговое решение остается за автовладельцем

Особенности конструкции

По сути, оппозитные двигатели являются модернизацией стандартного рядного силового агрегата. Инженеры видоизменили такой мотор и спроектировали V-образную конструкцию, но у таких агрегатов была масса недостатков, в том числе проблемы с балансом массы и существенные вибрации. В последующем, чтобы нивелировать такую мелкую дрожь и недостаточный баланс были созданы оппозитные моторы, в которых цилиндры в блоках имеют противоположное расположение.

Первоначально такие силовые агрегаты стали использоваться серийно в шестидесятых-семидесятых годах на автомобилях марки Порше. Это спортивные автомобили, которые отличались компактными размерами двигателей, обеспечивая при этом отличную мощность и великолепную динамику. В последующем аналогичную технологию стал использовать японский производитель Subaru, который сегодня славится своими мощными седанами и универсалами, неизменно оснащающимися оппозитными двигателями.

Сегодня такие оппозитные моторы – это высокотехнологичные агрегаты, которые полностью управляются электроникой, могут иметь четыре или шесть цилиндров. Такие силовые агрегаты обеспечивают великолепные показатели динамики автомобилей, при этом они позволяют экономить место под капотом, одновременно решая проблемы с сильной вибрацией на высоких оборотах.

Минусы оппозитного двигателя

Как и любое устройство, мотор этого типа не смог избежать критики в свой адрес. Несмотря на заключённые в себе передовых технологические решения он обладает рядом характерных недостатков.

Можно отметить следующие минусы оппозитного двигателя:

Высокая стоимость

Использование современных конструкторских и инженерных решений требует денежных жертв. Мотор не запущенный в массовое производство не может стоить дёшево

Существенные затраты на обслуживание

Гарантом высоких эксплуатационных качеств двигателя является его своевременное обслуживание и ремонт. Экономия на них приводит к печальному итогу в виде капитального ремонта.

Цена запасных частей

Достаточно взглянуть на стоимость запасных деталей оппозитного двигателя и настроение начинает рушиться, словно карточный домик. Зачастую в силу ограниченного использования мотора на отдельных моделях транспортных средств найти запасные части достаточно трудно.

О многотопливности пятерки

Ей обязан он конструкции своего топливного узла.

Допустим, сын спросит вас: «Папа, а какой самый-самый удивительный мотор на свете»? Что вы ему ответите? 1000-сильный агрегат от Bugatti Veyron? Или новый турбодвигатель AMG? Или мотор Volkswagen с двойным наддувом?

В последнее время появилось немало крутых изобретений, и все эти наддувы-впрыски кажутся удивительными… если не знать историю. Ибо самый удивительный мотор, о котором я знаю, был сделан в Советском Союзе и, как вы догадались, не для «Лады», а для танка Т-64. Он назывался 5ТДФ, и вот несколько удивительных фактов.

Он был пятицилиндровым, что само по себе необычно. У него было 10 поршней, десять шатунов и два коленчатых вала. Поршни двигались в цилиндрах в противоположных направлениях: сначала навстречу друг другу, потом обратно, снова навстречу и так далее. Отбор мощности осуществялся с обоих коленчатых валов, чтобы было удобно для танка.

Двигатель работал по двухтактному циклу, и поршни играли роль золотников, открывавших впускные и выпускные окна: то есть никаких клапанов и распредвалов у него не было. Конструкция была гениальной и эффективной – двухтактный цикл обеспечивал максимальную литровую мощность, а прямоточная продувка — высокое качество наполнения цилиндров.

Ко всему прочему 5ТДФ был дизелем с непосредственным впрыском, где топливо подавалось в пространство между поршнями незадолго до момента, когда они достигали максимального сближения. Причем, впрыск осуществлялся четырьмя форсунками по хитрой траектории, чтобы обеспечить мгновенное смесеобразование.

Но и этого мало. Двигатель имел турбокомпрессор с изюминкой — огромных размеров турбина и компрессор размещались на валу и имели механическую связь с одним из коленчатых валов. Гениально — в режиме разгона компрессор подкручивался от коленчатого вала, что исключало турбояму, а когда поток выхлопных газов как следует раскручивал турбину, мощность от нее передавалась на коленчатый вал, повышая экономичность мотора (такая турбина называется силовой).

Ко всему прочему, мотор был многотопливным. То есть, мог работать на дизельном топливе, керосине, авиационном топливе, бензине или любой их смеси.

Плюс к этому в движке были применены еще полсотни необычных решений, вроде составных поршней со вставками из жаропрочной стали и системы смазки с сухим картером — точь в точь как у гоночных автомобилей.

Все ухищрения преследовали две цели — сделать мотор максимально компактным, экономичным и мощным. Для танка важны все три параметра: первый облегчает компоновку, второй улучшает автономность, третий – маневренность.

Результат вышел впечатляющим: при рабочем объеме 13,6 литра в самой форсированной версии мотор развивал более 1000 л.с. Для дизеля 60-х годов это был великолепный результат. По удельной литровой и габаритной мощностям мотор превосходил аналоги других армий в несколько раз. Я видел его вживую, и компоновка действительно поражает воображение — прозвище «Чемодан» ему очень идет. Я бы даже сказал «плотно набитый чемодан».

Он не прижился из-за чрезмерной сложности и дороговизны. На фоне 5ТДФ любой автомобильный мотор — даже от Bugatti Veyron — кажется каким-то донельзя банальным. И чем черт не шутит, техника может сделать виток и снова вернуться к решениям, когда-то использованным на 5ТДФ: двухтактному дизельному циклу, силовым турбинам, многофорсуночному впрыску.

Началось же массовое возвращение к турбомоторам, которые одно время считались слишком сложными для неспортивных автомобилей.
