Особенности двигателей CRDi: преимущества и недостатки

Характеристики

Тип двигателяДизельный
Мощность113 — 126 л.с. (83 — 93 кВт)
Крутящий момент245 — 255 Н·м
Объем1991 куб. см.
Конструкциярядный
Тип топливаДизель
Топливная смесьНепосредственный впрыск
Система питанияТурбонагнетатель
ГРМSOHC/OHC
Привод ГРМЗубчатый ремень
Управление клапанамитяговое коромысло
Тип охлажденияжидкостное
Компрессия17.7 : 1
Диаметр цилиндра83 мм
Ход поршня92 мм
Количество цилиндров4
Количество подшипников коленчатого вала5
Количество клапанов16
CO2, г/кмЕвро 3

Мотор развивает в зависимости от модификации:

  • максимальная мощность — от 112 до 140 л.с. при частоте вращения 4000 оборотов в минуту (машины, ввезенные из Кореи, могут развивать до 151 л.с.);
  • крутящий момент — от 250 до 300 Н/м при частоте 2000-2500 об/мин.

Расход дизельного топлива находится в пределах 4,6-9,2 л. Встречаются образцы с изношенной аппаратурой подачи топлива и поршневой группой, расходующие до 12-14 л солярки и больше. В зависимости от настроек блоков управления и форсунок моторы удовлетворяют экологическим нормативам Евро 3 или 4. По оценкам владельцев ресурс силового агрегата составляет 250 тыс. км и более.

Параметры поршневой группы:

  • диаметр — 83 мм;
  • ход — 92 мм;
  • степень сжатия на всех вариантах составляет 17,3 ед.

Оба варианта турбо-дизельного двигателя оснащены идентичными блоками и головками. Диаметр и количество клапанов, схема привода механизма газораспределения идентичны. Более мощный вариант комплектуется клапаном EGR с иными параметрами, оборудован сажевым фильтром, снижающим вредные выбросы в атмосферу. Дополнительно используется иной топливный насос и установлен модифицированный блок управления двигателем.

Базовой версией турбо-дизеля является 112-сильный мотор, оборудованный турбиной с фиксированной геометрией. Интенсивность наддува регулируется специальным клапаном, перепускающим часть газов в выхлопной тракт. На моторы устанавливается компрессор фирмы Mitsubishi модель TD025М. Узел поставляется в запчасти как в оригинальной упаковке Hyundai, так и в варианте Mitsubishi. Этот вариант мотора часто называют версией с турбиной WGT.

Мотор, развивающий мощность 140 л.с., отличается иной системой наддува, включающей в себя регулируемый нагнетатель Garrett GTB1649V. Использование регулятора позволило увеличить мощность мотора, а также расширило диапазон работы компрессора. Для обозначения силового агрегата используется термин — с турбиной VGT.

Принцип работы двигателя и его основные аналоги

Главной особенностью дизельных моторов CRDI стало то, что в них к инжекторным форсункам подача топлива осуществляется из общего резервуара. Таким образом получается, что подобная конструкция в отличие от привычных двигателей дизельного типа, где есть топливный насос и кулачковый привод, позволяет подавать топливо под высоким давлением.  Принцип работы такого агрегата подразумевает под собой нагнетание дизельного топлива сразу же после поворота ключа зажигания. За счет чего в рейке топливо потливо постоянно находится под давлением для впрыска. В итоге из рейки выходит топливо и направляется под давлением непосредственно к инжекторным форсункам по соответствующим топливопроводам. По конструктивному исполнению аналогами таких моторов считаются:

  • Моторы, выпускаемые под аббревиатурой CDTi компании Fiat;
  • Двигатели TDCi компании Ford;
  • Моторы концерна General под аббревиатурой CDTi или VCDi;
  • Моторы TDI, принадлежащие производителю Volkswagen.

По общей концепции все перечисленные двигатели очень близки к друг другу. в них есть некоторые незначительные отличия в конструктивном плане, но все они дизельного вида и имеют систему прямого впрыска топлива.

Турбонаддув TDI: турбина с изменяемой геометрией

От эффективности работы турбоанддува TDI в значительной мере зависит не только динамика, но и экономичность наряду с экологичностью. Правильное наддува воздуха должно быть реализовано в максимально широком диапазоне. По этой причине на моторы TDI ставится турбокомпрессор с изменяемой геометрией турбины.

Ведущие производители турбин в мире используют следующие названия:

  • Турбина VGT (от англ. Variable Geometry Turbocharger, что означает турбокомпрессор с изменяемой геометрией). Производится BorgWarner.
  • Турбокомпрессор для дизеля VNT (от англ. Variable Nozzle Turbine, что означает турбина с переменным соплом). Это название использует фирма Garrett.

Турбонагнетатель с изменяемой геометрией отличается от обычной турбины тем, что имеет возможность регулировки как направления, так и величины потока отработавших газов. Данная особенность позволяет добиться наиболее подходящей частоты вращения турбины применительно к конкретному режиму работы ДВС. Производительность компрессора в этом случае сильно повышается.

Например, турбина VNT имеет в основе конструкции специальные направляющие лопатки. Дополнительно имеется механизм управления, а также отмечено наличие вакуумного привода. Указанные лопатки турбины производят поворот на необходимый угол вокруг свой оси, тем самым способны менять скорость и направление потока выхлопа. Это происходит благодаря изменению величины сечения канала.

Статья в тему: 7 аксессуаров для грядущего кроссовера Aston Martin DBX

Механизм управления отвечает за поворот лопаток. Конструктивно механизм имеет кольцо и рычаг. На рычаг оказывает воздействие вакуумный привод, который управляет работой механизма посредством специальной тяги. Вакуумный привод управляется отдельным клапаном, который ограничивает давление наддува. Клапан является составным элементом электронной системы управления ДВС и срабатывает зависимо от показателей величины давления наддува. Эта величина измеряется отдельными датчиками:

  • температурный датчик, который измеряет температуру воздуха на впуске;
  • датчик давления наддува;

Другими словами, турбонаддув на TDI работает так, чтобы давление наддувочного воздуха всегда было оптимальным на разных оборотах двигателя. Фактически, турбина дозирует энергию потока отработавших газов.

  1. Как известно, на низких оборотах двигателя скорость потока (энергия) выхлопа является достаточно низкой. В таком режиме направляющие лопатки обычно закрыты, чем достигается минимальное сечение в канале. В результате прохождения через такой канал даже небольшое количество газов более эффективно крутит турбину, заставляя компрессорное колесо вращаться заметно быстрее. Получается, турбокомпрессор обеспечивает большую производительность на низких оборотах.
  2. Если водитель резко нажимает на газ, тогда у обычной турбины возникает эффект так называемой «турбоямы». Под турбоямой следует понимать задержку отклика на нажатие педали газа, то есть не моментальный прирост мощности, а подхват после небольшой паузы. Такая особенность обусловлена инерционностью системы турбонаддува, в результате чего потока газов оказывается недостаточно в момент резкого увеличения оборотов коленвала. В турбинах с изменяемой геометрией направляющие лопатки осуществляют свой поворот с определенной задержкой, что позволяет поддерживать нужное давление наддува и практически избавиться от турбоямы.
  3. При езде на высоких и приближенных к максимальным оборотах двигателя отработавшие газы имеют максимум энергии. Чтобы предотвратить создание избыточного давления наддува лопатки в турбинах с изменяемой геометрией поворачиваются так, чтобы мощный поток газов двигался по широкому каналу с наибольшим поперечным сечением.

Относительно малый ресурс турбокомпрессора связан с тем, что на TDI ставятся исключительно турбины с изменяемой геометрией. Турбокомпрессор во время работы двигателя раскручивается до 200 тыс. об/мин и постоянно взаимодействует с потоком разогретых до 1000 градусов по Цельсию выхлопных газов. Такие температурные и механические нагрузки, а также индивидуальные особенности конструкции указанных турбин сравнительно быстро приводят к необходимости ремонта или замены турбокомпрессора.

Тюнинг двигателя D4EA

Чип-тюнинг

Для этих моторов не существует множества вариантов по доработкам и вы, фактически, ограничены работой с блоком управления. Первую и самую полуживую версию на 112 л.с. можно прошить в 140 л.с., при этом крутящий момент возрастет до 300 Нм. Более мощная модификация на 125 сил шьется в 150 л.с. и 330 Нм. Двигатели второго поколения на одной прошивке дают 170 л.с. и 370 Нм момента, а без сажевого фильтра можно получить еще +5 л.с. и +10 Нм. Больше ничего делать с этим дизелем не нужно и если обозначенных цифр вам недостаточно, тогда стоит задуматься о более мощном движке.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

Проблемы с ГБЦ

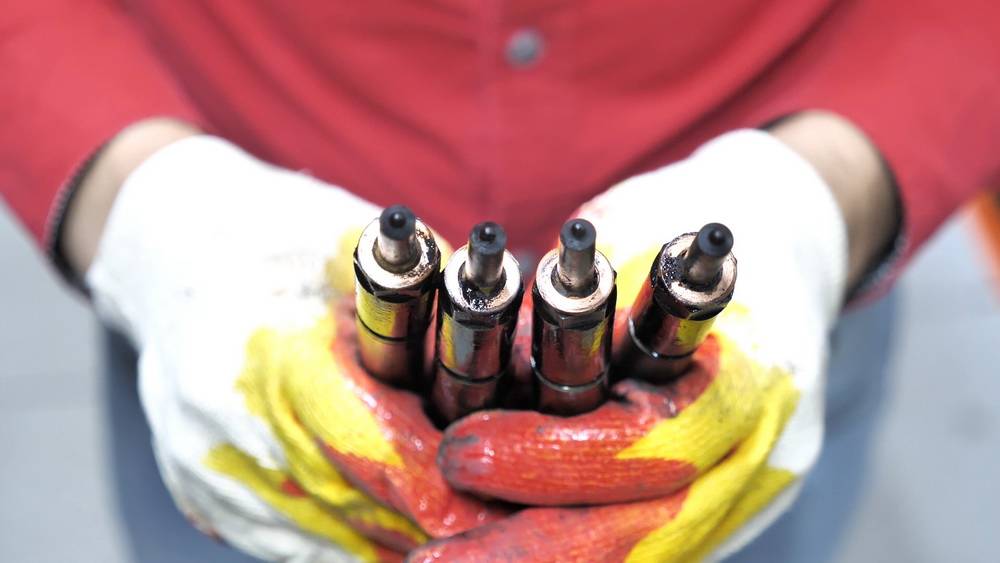

Немало проблем двигателя 2.0 CRDI возникает в его головке блока. Гидрокомпенсаторы тут получились ненадежные, могут выходить из строя. Причем в самом печальном случае с неисправного гидрокомпенсатора может слететь рокер или рассухариться клапан. Механические повреждения двигателя в этом случае сильно ударят по карману владельца.

Головку блока двигателя 2.0 CRDI не жалуют из-за износа клапанов: выработки рабочей фаски в паре тарелка клапана-седло клапана. Также ГБЦ может просто растрескаться по каналам свечей накаливания или деформироваться.

Есть довольно справедливое мнение, что все эти неприятности происходят из-за некорректной работы изношенных топливных форсунок

Поэтому, если двигатель 2.0 CRDI довели до капиталки, то важно найти причину и обязательно проверить все форсунки

Почему возникает масложор?

Версия двигателя на 112 лошадиных сил не оснащается маслоуловителем системы вентиляции картерных газов: ее заменяет маслоотражательная пластина. Она настолько ненадежная, что владельцы авто даже иногда меняли ее на маслоуловитель. Пластина приводит к тому, что во впуск улетает много масляных паров, которые после сгорают в камерах цилиндров.

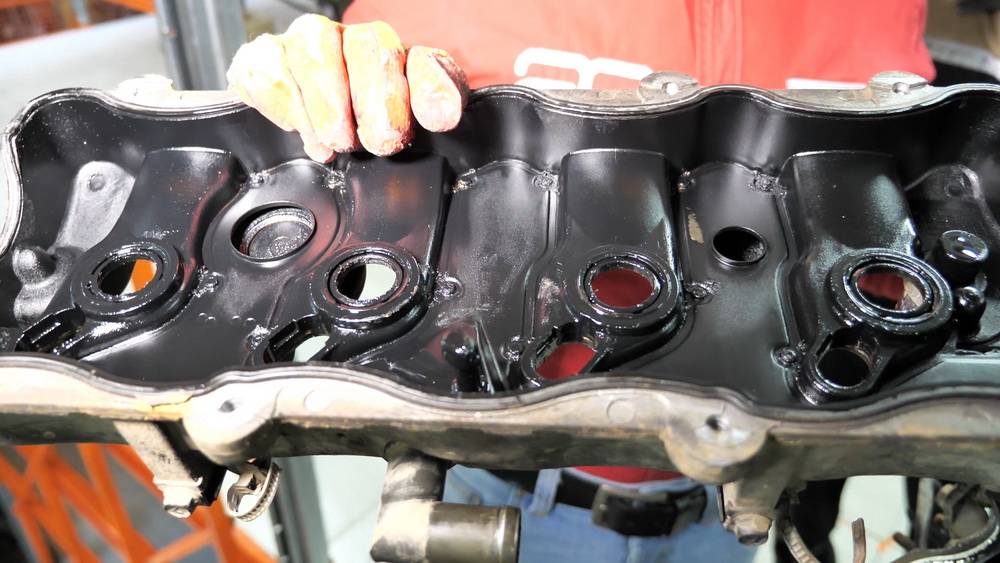

Чтобы масложор не возникал снова, необходимо почистить клапанную крышку. Если засорился сапун системы вентиляции, нужно его срочно почистить, иначе есть возможность довести двигатель до сильного масложора и резкого падения уровня масла, что станет причиной нарушения смазки шеек коленвала, проворота вкладышей и поломки шатунных реек.

Так как в моторе используется мембранный клапан ВКГ, сам клапан редко требует замены: мембрана весьма надежная.

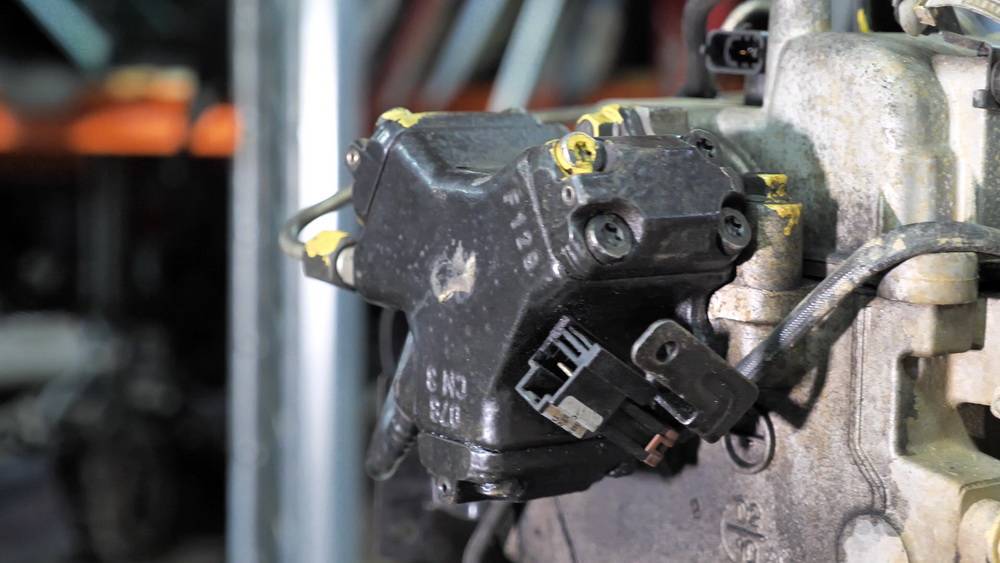

Плюсы и минусы топливной системы Bosch

В двигателе – ненадежная топливная система, которая быстро выходит из строя из-за некачественного топлива. При износе форсунок начинается слив топлива в обратку, и мотор не заводится или сразу глохнет. Причем двигатель начинает некорректно работать даже при одной неисправной форсунке.

Причиной капитального ремонта может стать неправильно распыляющая топливо форсунка. Причина – разрушение поршня при неправильном сгорании смеси. Поэтому нужно регулярно проверять форсунки на стенде, чтобы не возникло серьезных проблем с мотором.

Оригинальные б/у форсунки для двигателя Hyundai или Kia 2.0 CRDI (D4EA) вы закажете в компании «АвтоСтронг».

Также в двигателе вызывают проблемы регуляторы давления топлива и датчик давления топлива. При неполадках с ними мотор глохнет при наборе скорости или не развивает обороты. Оригинальный б/у ТНВД вы также найдете в компании «АвтоСтронг».

Возможные проблемы с CRDI


Тем не менее, дизельные автомобили в нашей стране не пользуются такой уж любовью и популярностью, как на западе. Для этого есть свои причины и у такой системы, тоже есть свои недостатки.

Так например, хотя Common Rail Direct Injection и надежнее обычных систем с ТНВД, высочайшая точность всех деталей и элементов, а так же наличие множества электронных компонентов, делают ее не столь уж и надежной. Усложнение системы, практически всегда ведет к снижению ее надежности. Особенно это ощущается отечественными автомобилистами. Ведь важнейшим параметром для длительной и стабильной работы CRDI двигателя, является качество топлива. А на отечественных АЗС с этим часто возникают серьезные проблемы. Вот так, просто и незаметно плохая солярка убивает даже самые надежные и качественные моторы.

Дороговизна ремонта или замены элементов CRDI двигателя, факт так же хорошо известный владельцам таких машин. Цена ремонта современных дизельных моторов на порядки превосходит стоимость тех же работ для моторов, работающих на бензине. К тому же, для проведения ремонта в таких моторах нужно специальное оборудование и высококлассные профессионалы. И если с первым проблем вроде бы не так много, то опытный специалист по ремонту дизельных двигателей, особенно в провинции, это настоящее сокровище.

Ну и конечно же, особенности климата, а конкретнее низкие температуры зимой, так же могут создавать серьезные помехи для нормальной работы мотора на тяжелом топливе, независимо от системы этого мотора. И приходится устанавливать догреватели топлива, автономные печки и другое оборудование, призванное снизить негативное влияние мороза на дизельное топливо. Так же с этой целью используют различные антигели и другие присадки.

В общем-то, правильный подбор вспомогательных средств позволяет устранить большинство ситуаций, когда в морозы дизельный автомобиль отказывается запускаться. Но ведь с бензиновыми моторами таких проблем вообще не возникает. Вот и стараются люди без лишней нужды с дизелями не связываться. Тем не менее, с каждым годом их становится все больше на наших улицах и дорогах. Появляются специалисты, способные качественно ремонтировать CRDI и другие виды дизельных моторов, улучшается качество солярки, появляется и расширяется опыт эксплуатации подобных систем. Все это способствует росту числа машин, работающих на тяжелом топливе.

В итоге, можно сказать, что Common Rail Direct Injection на сегодняшний день, это лучший вариант системы для дизельного двигателя и при бережном к нему отношении, такой мотор сполна проявит все свои достоинства и позитивные качества. Между тем, у таких моторов есть ряд недостатков, которые заставляют хорошенько подумать перед приобретением автомобиля оснащенного двигателем CRDI.

avtoexperts.ru

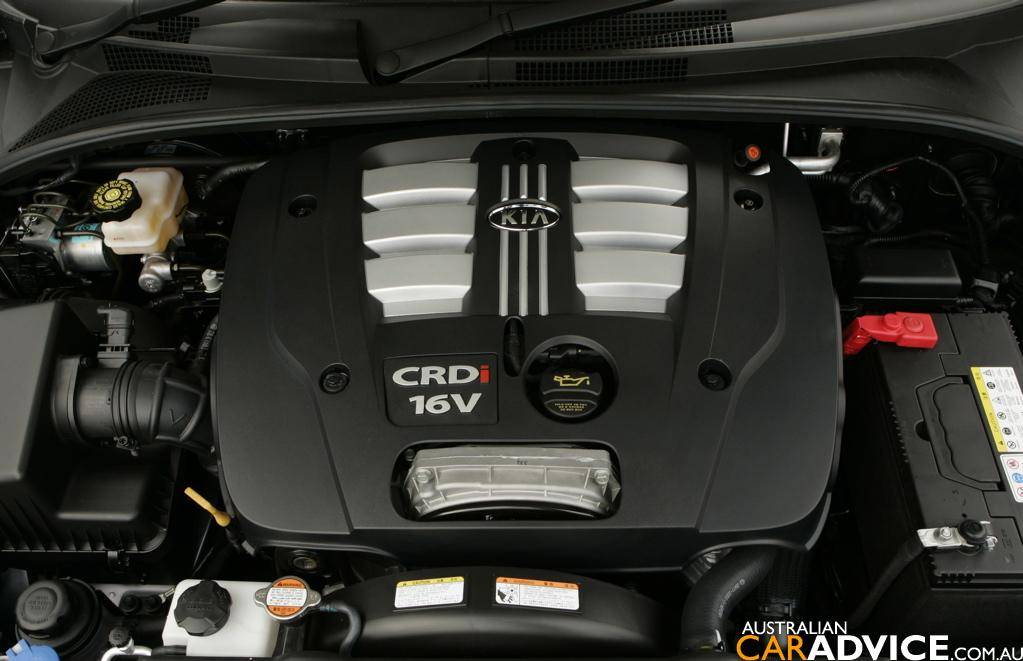

CRDI — так обозначается дизельные двигатели автомобилей Kia и Hyundai и еще некоторых)

Автомобильная система с обозначением CRDI, именуемая также Common Rail, имеет определённые плюсы и некоторые минусы. На сегодняшний день её устанавливают на достаточно широком спектре автомобильных двигателей, она характеризуется определёнными характерным отличиями в своих модификациях.

Система, обозначающаяся как CRDI, разрабатывалась как основная система для питания двигателя, но даже сейчас многие автовладельцы до сих пор считают её чем-то слишком экзотическим, и исходя из этого, не надёжным. На самом же деле, ситуация обстоит несколько иначе, и CRDI применяется на большом количестве различных моделей авто.

У автомобилей концерна Daimler такая система характерна обозначением CDI, CRD, на машинах концерна Fiat эта аббревиатура будет JTD, TTiD, DDiS, Ecotec CDTi, на Ford это TDCi, Kia и Hyundai – CRDi или же Common Rail Direct Injection, на Volkswagen Group – TDI.

Помимо автомобилестроения, силовые агрегаты, в которых используется данное решение, очень активно применяются в процессах судостроения и на железнодорожных локомотивах.

При переводе с английского «common rail» можно перевести, как «общая рейка», либо «общая магистраль».

В соответствии с названием, принцип работы такой системы основывается на процессе подачи топлива до форсунок, при использовании общего аккумулятора, в котором создаётся достаточно плотное давление топлива, перед его впрыском. То есть специально для нагнетания высокого давления топлива, разработана общая рампа (она же – общая рейка). Создание высокого давления при подаче топлива и его поддержка по всей топливной системе происходит вне зависимости от скорости вращения коленвала в агрегате или от фактического количества рабочего топлива, которое впрыскивается.

В этом и заключается основное отличие от стандартной системы дизельного типа с ТНВД, а также приводом кулачкового типа, для которой характерно низкое давление во время подачи топлива. Процесс впрыска осуществляется форсунками под управлением контроллерного блока EDC, с помощью специальных магнитных соленоидов, которые встроены прямо в форсунки. Их активация происходит от управляющего блока.

То есть, с самых начальных оборотов коленвала в двигателе, топливо нагнетается в систему общей рампы, где находится под довольно высоким давлением. С этого момента оно всегда готово для впрыска. Особенности последующей работы системы форсунок и всего механизма в целом, зависят также и от действий водителя, что просчитывается и реализуется с помощью электронного блока управления.

Процессы нагнетания и поддержки давления, а также самого впрыска разделены полностью, впрыск может производиться как двухфазный, так и многофазный (до 9 фаз), в зависимости от характера режима эксплуатации автомобиля в данный момент, нагрузочного или скоростного.

Преимуществами применения систем Common Rail на всех современных автомобилях можно назвать, прежде всего, возможность уложиться в рамки строгих требований по показателям экономичности и экологической чистоты двигателя, которые неуклонно повышаются с каждым годом.

Помимо уменьшения количества выбросов, система также помогает достичь значительной экономии, посредством более тонкого распыла топлива. Это позволяет одновременно снизить количество вредных выбросов и уровень шума, а также повысить экономию и мощность двигателя, за счёт более эффективного практически полного сгорания топлива. При помощи высокого и постоянного давления, в процессе впрыска, получается также достичь точного дозирования, без каких-либо волн давления.

Система CRDi, благодаря своей стабильности в плане поддержки постоянного высокого давления в магистрали для подачи топлива, исключает «волновые» скачки давления, которые ранее приводили к разрушениям топливопроводов. Благодаря этому давление можно увеличивать теперь в разы (до 2 000 бар), и при этом вся работа, происходящая внутри форсунки, не будет оказывать разрушительного воздействия.

Среди определённых минусов системы CRDi можно отметить несколько повышенные требования к чистоте и качеству дизельного топлива. Из-за высокой точности элементов системы, а также постоянного высокого давления, даже самые мелкие инородные частицы смогут вывести компоненты системы из строя.

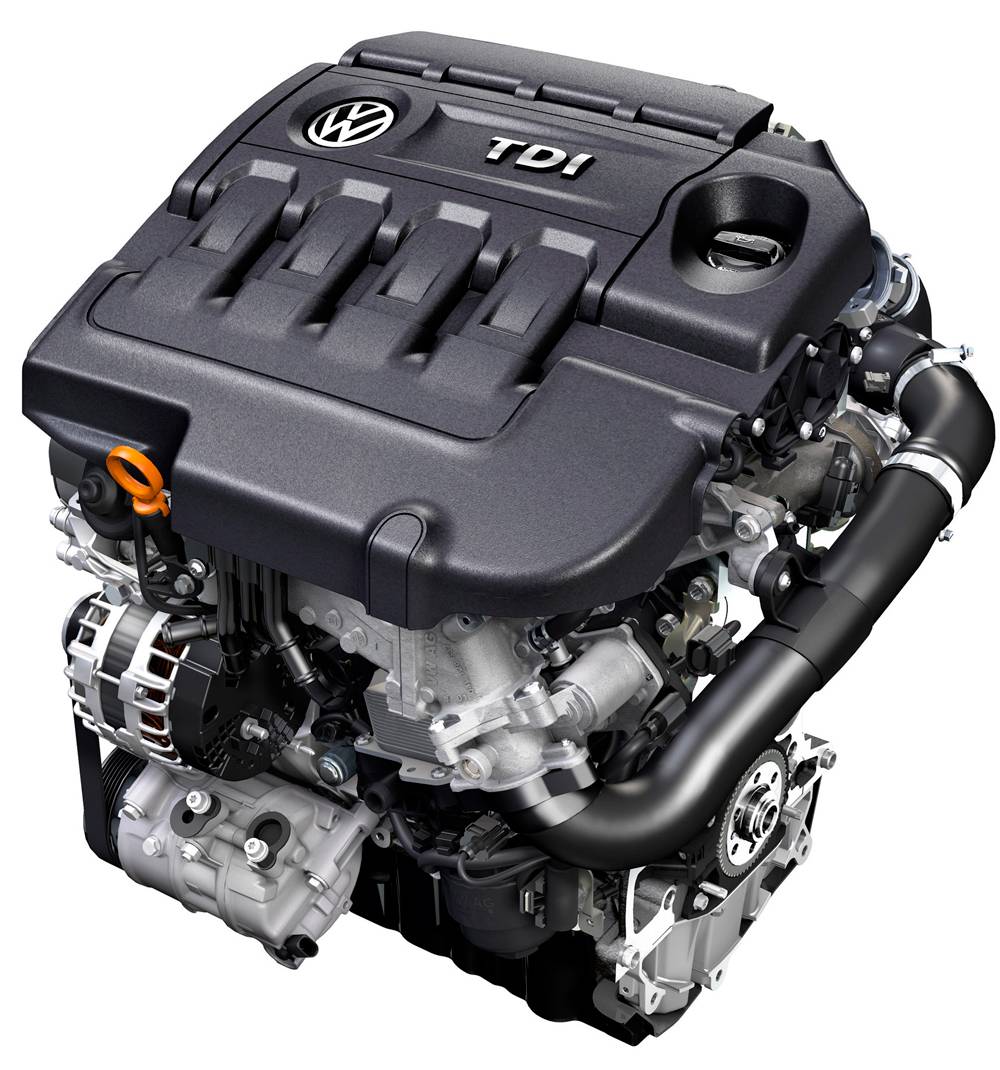

Особенности и преимущества

Первым делом автолюбителей интересует, что же это такое двигатель TDI и как расшифровывается используемая аббревиатура. На самом деле не сложно разобраться в том, что означает TDI и в чём суть этого мотора, если взглянуть на полное название. Полная расшифровка звучит как Turbocharged Direct Injection.

Подобные движки можно встретить не только среди модельного ряда WAG. Есть ряд автомобилей, где в качестве мотора выступает двигатель TDI. Это продукты компаний, с которыми сотрудничает Volkswagen.

Важно заметить, что сама аббревиатура TDI является запатентованной торговой маркой. WAG обладает эксклюзивными правами на неё

Это позволяет без каких-либо опасений покупать автомобиль и быть при этом уверенным, что двигатель принадлежит именно WAG

Это позволяет без каких-либо опасений покупать автомобиль и быть при этом уверенным, что двигатель принадлежит именно WAG.

Когда Audi вошла в состав WAG, автоконцерн Volkswagen очень быстро выбился в лидеры среди лучших производителей дизельных силовых установок. Используемые инновационные решения и новые технологии позволили получить огромный список преимуществ и привилегий. При этом главными достоинствами турбодизелей TDI считаются:

  • незначительная шумность во время работы;
  • превосходные показатели по крутящему моменту;
  • небольшой расход;
  • низкий уровень токсичности выделяемого выхлопа.

Хотя дизельные двигатели TDI обладают весомыми преимуществами по сравнению с конкурентами, наиболее весомыми называют прекрасный коэффициент полезного действия и экономичность. Эти два фактора предопределили успех проекта.

Подобных характеристик во многом удалось добиться за счёт более высокого давления впрыска. Если сравнивать с аналогами, у которых этот показатель находится на уровне 1350 бар и не выше, то TDI выдаёт 2050 бар.

В двигателе реализована система, в которой инжектор объединили с топливным насосом. Это позволяет контролировать все процессы впрыска горючего. Подобное нововведение позволило добиться высоких показателей крутящего момента с одновременной плавной работой в разных режимах.

Особая система подачи горючего обеспечивает равномерное и деликатное сжигание топлива, тем самым снижаются до минимума ударные нагрузки. Это привело уже к появлению другого преимущества в виде тихой работы и снижения уровня токсичности выхлопного газа.

Важным шагом для повышения эффективности работы дизеля стало внедрение аккумуляторной системы подачи, то есть Common Rail. С её помощью удалось избавиться от зависимости механизма впрыска от того, какой текущий угол поворота коленчатого вала и рабочий режим мотора. Тем самым были созданы условия для впрыска горючего в рабочие цилиндры под воздействием высокого давления даже тогда, когда мотор работает при минимальных нагрузках.

Несмотря на то, что аккумуляторная система подачи топлива не уступает традиционным системам по ремонтопригодности, а местами её превосходит, тут крайне важно использовать максимально качественное горючее. То есть TDI лучше заправлять на проверенных АЗС

Можно выделить несколько технологических особенностей этих двигателей, которые выделяют их на фоне конкурентов и позволяют говорить о некоторых уникальных, нестандартных или нетипичных решениях.

  1. Поскольку инжектор объединили с топливным насосом, система позволяет всесторонне контролировать механизм впрыска горючего. В итоге это привело к повышению крутящего момента, плавности и эластичности хода вне зависимости от текущего режима работы двигателя.
  2. Когда в двигателе происходит процесс сгорания солярки, это не сопровождается серьёзными ударными нагрузками, что происходит на многих аналогах. Тем самым удаётся обеспечить низкий уровень шума в работе силового агрегата.
  3. TDI характеризуются очень низкой концентрацией оксида азота в вырабатываемом выхлопе. Это объясняет достаточно адекватный уровень токсичности, чего многие другие дизельные моторы добиться не могут. Среди конкурентов именно TDI заслуженно и справедливо считается самым экологичным.

Подобные особенности выводят двигатель на лидирующие позиции. Это очень востребованный на рынке мотор, который во многом оправдывает свою стоимость.

Если подводить какой-то итог, то TDI справедливо можно назвать мощными, бесшумными, экологичными моторами, которые минимально загрязняют окружающую среду. Не удивительно, что в Европе наблюдается повышенный спрос на автомобили, оснащённые такими моторами.

Инструкция по эксплуатации и руководство по ремонту двигателей Hyundai

Руководство на английском языке по техническому обслуживанию и ремонту двигателей Hyundai серий D4A и D4D.

  • Издательство: Hyundai Motor Company
  • Год издания: 2005
  • Страниц: 287
  • Формат: PDF
  • Размер: 44,9 Mb

Руководство на английском языке по техническому обслуживанию и ремонту двигателя Hyundai D4EA.

  • Издательство: Hyundai Motor Company
  • Год издания: 2000
  • Страниц: —
  • Формат: PDF
  • Размер: 28,5 Mb

Руководство на английском языке по техническому обслуживанию и ремонту двигателя Hyundai D4FA.

  • Издательство: Hyundai Motor Company
  • Год издания: —
  • Страниц: —
  • Формат: PDF
  • Размер: 15,2 Mb

Руководство на английском языке по техническому обслуживанию и ремонту двигателя Hyundai D6A.

  • Издательство: Hyundai Motor Company
  • Год издания: —
  • Страниц: 317
  • Формат: PDF
  • Размер: 80,8 Mb

Руководство на английском языке по техническому обслуживанию и ремонту двигателя Hyundai D6B.

  • Издательство: Hyundai Motor Company
  • Год издания: —
  • Страниц: 304
  • Формат: PDF
  • Размер: 72,1 Mb

Руководство на английском языке по техническому обслуживанию и ремонту двигателя Hyundai J3.

  • Издательство: Hyundai Motor Company
  • Год издания: 2001
  • Страниц: —
  • Формат: PDF
  • Размер: 48,1 Mb

Руководство по техническому обслуживанию и ремонту двигателей Mitsubishi 4D33/4D34-T4/4D35/4D36 и Hyundai D4AE/D4AF/D4AK.

  • Издательство: Легион-Автодата
  • Год издания: —
  • Страниц: 104
  • Формат: —
  • Размер: —

Руководство по техническому обслуживанию и ремонту двигателей Mitsubishi 4D56 и Hyundai D4BF.

  • Издательство: Легион-Автодата
  • Год издания: —
  • Страниц: 318
  • Формат: —
  • Размер: —

Руководство по техническому обслуживанию и ремонту двигателей Mitsubishi 6D22/6D22-T/6D24-T/6D40/6D40-T/8DC9/8DC10/8DC11 и Hyundai D6AB/D6AC/D6AU/D6AZ/D6CA/D8AX/D8AY.

  • Издательство: Легион-Автодата
  • Год издания: —
  • Страниц: 286
  • Формат: —
  • Размер: —

Руководство по техническому обслуживанию и ремонту двигателей Hyundai серий D4A и D4D.

  • Издательство: Hyundai Motor Company
  • Год издания: —
  • Страниц: —
  • Формат: PDF
  • Размер: 12,0 Mb

Руководство по техническому обслуживанию и ремонту двигателей Hyundai D6AB/D6AC/D6AV.

  • Издательство: Hyundai Motor Company
  • Год издания: —
  • Страниц: —
  • Формат: PDF
  • Размер: 5,9 Mb

Руководство по техническому обслуживанию и ремонту двигателя Hyundai D6CA.

  • Издательство: Hyundai Motor Company
  • Год издания: —
  • Страниц: —
  • Формат: PDF
  • Размер: 13,3 Mb

Руководство по техническому обслуживанию и ремонту двигателей Mitsubishi 4G63/4G63-T/4G64 и Hyundai G4JP/G4JS.

  • Издательство: Легион-Автодата
  • Год издания: —
  • Страниц: 238
  • Формат: —
  • Размер: —

Руководство по техническому обслуживанию и ремонту двигателей Mitsubishi 6D14/6D14-T/6D15-T/6D16/6D17 и Hyundai D6BR.

  • Издательство: Легион-Автодата
  • Год издания: —
  • Страниц: 242
  • Формат: —
  • Размер: —

Преимущества и недостатки системы CRDI

Не значительное присутствие токсичных элементов в отработанных газах, создается за счет полного сгорания топливно-воздушной смеси, причем происходит значительное увеличение мощности двигателя.

Основным отличием системы движка CRDI, является сохранение давления топлива на одном уровне и независимость от оборотов коленчатого вала, объема топлива и других различных факторов, которые смогли бы повлиять на впрыск при разных режимах работы двигателя.

За счет электронного блока управления при подаче топлива происходит открытие форсунок для впрыска. Конструктивной особенностью форсунок системы являются встроенные в них специальные электромагнитные соленоиды. Благодаря, которым все это было реализовано.

Также это является особенностью этой системы . В Common Rail в инжекторной форсунке игла поднимается за счет управления соленоидом, а не за счет давления горючего.

Также в системе происходит программное управление давлением впрыска, количеством топлива и углом опережения впрыска. То есть программа, прошита в ЭБУ и используется при разных условиях и режимах работы двигателя.

Нагнетание топлива и впрыск оказываются совершенно отдельными процессами. Что привело еще к одному преимуществу CRDI, а именно многофазный впрыск, самый минимум двухфазный. Исходя из скоростного режима, количества оборотов и нагрузки на двигатель можно динамично менять давление впрыска.

В Common Rail фазированный впрыск происходит за 1 рабочий такт, хотя раньше при разработке системы предполагался двойной впрыск

Большее внимание уделялось избавление от детонации. Сегодня разработанные системы предоставляют девять фаз топливного впрыска

Фазированный впрыск значительно снизил уровень шума работающего дизельного двигателя CRDI, что является еще одним преимуществом.

Точная дозировка топлива в рамках времени впрыска обеспечивается за счет высокого постоянного давления в рейке. В предшествующих разработках с обычным насосом высокого давления такой возможности не было. Все попытки изменить давление приводили к возникновению волнообразной пульсации в трубопроводах, от насоса к форсункам.

В результате чего при воздействии этих волн быстро выходили из строя трубопроводы. Поэтому в ТНВД давление за счет, которого происходит нагнетание топлива в форсунки строго ограничено. Стало ясно, что простые ТНВД не могут нагнетать давление 300 кг/см2. А система Common Rail изрядно превышает эту цифру. Система CRDI без разрушения системы и колебаний давления предполагает отметку до 2000 бар.

Наряду с достоинствами, мотор CRDI насчитывает ряд существенных недостатков. Одним из недостатков является чувствительность к качеству дизельного топлива. Многие элементы системы, а именно форсунки или насос мгновенно выходят из строя при попадании потусторонних малейших частиц или фракций.

Еще одним недостатком является высокая стоимость двигателей оснащенных системой CRDI, что в итоге увеличивает общую стоимость транспортного средства. Для четкой работы двигателя требуются , которые заложены в конструкцию, поэтому такая система является сложной.

Поэтому исключается возможность ремонта в гаражных условиях, только в специализированных сервисах. Потому что для ремонта системы требуются специальные инструменты, диагностические стенды и различного вида оборудование.

При ремонте CRDI надлежит модульная замена запасных частей. А это приводит к дополнительным дорогостоящим затратам. Соответственно из перечисленных выше причин стоимость выполненных работ будет достаточно высока.

На основе выше изложенной информации становится ясно, почему на территории России многие владельцы автомобилей до сих пор расценивают систему питания дизельного двигателя Common Rail невыгодным решением. Все дело в качестве отечественного топлива и уровня обслуживания автомобилей с такими двигателями.

Все компоненты мотора CRDI изготовлены с повышенной точностью, то есть проникание в систему сторонних элементов не допускается. В условиях высокого давления детали после потребления некачественного дизтоплива мгновенно придут в негодность. А их замена подразумевает определенные сложности и повышенные расходы.

Компания Hyundai использует для установки на свои автомобили собственные двигатели, которые показали себя с самой лучшей стороны. О том, какими моторами Hyundai оснащает автомобили для российского рынка, об их основных характеристиках, особенностях и применяемости, а также общая информация по южнокорейским силовым агрегатам — все это вы узнаете из данной статьи.

Подведем итоги

На основе приведенной выше информации становится понятно, почему на территории СНГ многие автовладельцы до сих пор ошибочно считают систему питания дизельного двигателя Common Rail крайне ненадежным решением. Сразу отметим, дело не в самой системе, а в качестве отечественного горючего и уровне обслуживания авто с такими двигателями.

Следует помнить, что элементы Common Rail выполнены с высокой точностью, то есть не допускается попадания в систему даже мельчайших сторонних частиц. В условиях крайне высокого давления такие детали после использования некачественного топлива быстро повреждаются, а их замена предполагает определенные сложности и значительные расходы.

Дело в том, что машину по привычке продолжают заправлять топливом сомнительного качества на ближайшей АЗС, заливают в бак дополнительные присадки в холодное время года и т.п

Также не все водители уделяют должное внимание качеству топливных фильтров и интервалам их замены

Становится понятно, что если мотор с простым ТНВД более или менее нормально работал в подобных условиях, то Common Rail выйдет из строя намного быстрее. Также появление сбоев потребует углубленной диагностики. При этом быстро установить причину удается не всегда.

Напоследок добавим, что с поиском СТО также могут возникать сложности. Дело в том, что на территории СНГ отмечена нехватка квалифицированного персонала по диагностике и ремонту Common Rail.

Читать также: Как обеспечить восстановление проходимости дыхательных путей

От чего зависит моторесурс дизельного мотора. Плановый пробег дизеля до первого капитального ремонта. Как увеличить ресурс дизельного ДВС.

Дизельный мотор TDI. Отличительные особенности двигателя данного типа. Преимущества и недостатки, ресурс, особенности турбонаддува. советы по эксплуатации.

Для чего используется мочевина в системе очистки выхлопа дизельного двигателя. Применение реагента AdBlue в системе жидкостной очистки отработавших газов.

Конструктивные особенности двигателей GDI с непосредственным впрыском от моторов с распределенным впрыском топлива. Режимы работы, неисправности GDI.

Двигатель семейства FSI: отличия, особенности, плюсы и минусы силового агрегата данного типа. Распространенные проблемы двигателей FSI, обслуживание мотора.

Моторы линейки TSI. Конструктивные особенности, преимущества и недостатки. Модификации с одним и двумя нагнетателями. Рекомендации по эксплуатации.

При выборе нового или подержанного автомобиля покупатели обращают особое внимание на то, какой двигатель располагается в подкапотном пространстве, смотрят на его характеристики, сильные и слабые стороны, а также возможные неисправности. Всё это позволяет понять, насколько правильной и рациональной будет покупка того или иного транспортного средства

В истории каждой автокомпании есть как взлёты, так и падения относительно создания силовых установок. Некоторые моторы становятся образцовыми, а о других хочется скорее забыть

Всё это позволяет понять, насколько правильной и рациональной будет покупка того или иного транспортного средства. В истории каждой автокомпании есть как взлёты, так и падения относительно создания силовых установок. Некоторые моторы становятся образцовыми, а о других хочется скорее забыть.

Одним из часто обсуждаемых двигателей является корейский CRDI. Разработка принадлежит инженерам автоконцерна Hyundai/KIA. Здесь речь идёт о дизельном силовом агрегате, оснащённым системой непосредственного впрыска горючего. Именно этот мотор устанавливается только на корейские автомобили разных моделей. Но если говорить сугубо о конструктивных особенностях, то схожие ДВС встречаются на машинах европейских компаний.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
