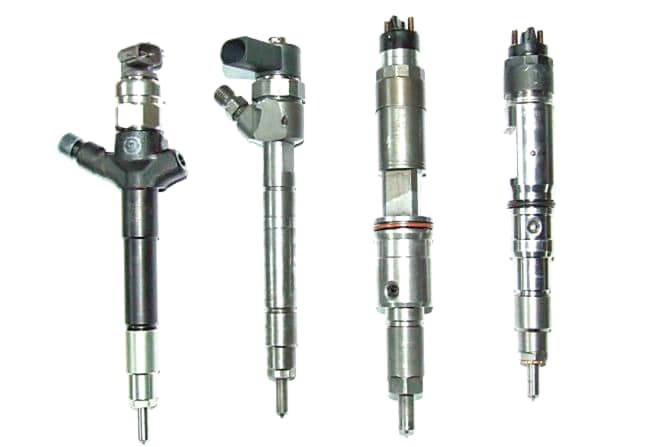

Дизельные форсунки: особенности конструкции

Из-за чего появляются шумы в дизельном моторе?

Посторонний звук может возникнуть в дизеле по нескольким причинам.

  1. Проблемы с распределительным валом.
  2. Случилась поломка в коленчатом вале.
  3. Произошёл сбой распределительных фаз.
  4. Недостаточное натяжение ГРМ цепи либо приводного зубчатого ремня.
  5. Начали шуметь дизельные форсунки.

Распределительный вал издаёт приглушённый звук. Он возникает при запуске холодногодвигателя. Как только моторное масло доходит до подшипников, звук пропадает. В среднем, на это уходит три секунды.

Если шум не пропал, это свидетельствует о вышедших из строя подшипниках. Подобное обычно происходит, если:

  • было использовано грязное масло;
  • не хватает смазки;
  • на распредвале есть царапины;
  • в системе смазки мало давления.

Со временем шум станет более звонким и чётким. При этом он не исчезнет даже после продолжительной езды. Если в ГРМ есть гидрокомпенсаторы, то износ произойдёт очень быстро.

Могут стучать клапаны ГРМ. Подобное происходит вследствие увеличения зазоров. В агрегатах с гидрокомпенсаторами лишний звук появляется из-за выхода из строя самих компенсаторов.

Если произошли повреждения вкладышей либо шеек и увеличение расстояния в подшипниках, то появляется биение в коленчатом вале. В результате на подшипниках оказывается недостаточно смазочной жидкости, и масло начинает хуже выполнять свои функции. Могут деформироваться шейки коленчатого вала, а в масло могут попасть антифриз либо вода.

Эффективность и экономичность работы дизельного мотора напрямую зависят от фаз распределения, а именно, своевременности открытия/закрытия выпускных и впускных клапанов. Такие фазы могут дать сбой. Это происходит, если длины поршня оказывается недостаточно для того, чтобы дотронуться до клапанов. В итоге водитель сталкивается с характерным биением.

Если слабо натянуты ГРМ цепь или приводной зубчатый ремень, то неизбежно возникает биение. Подобная поломка даёт о себе знать с увеличением числа оборотов. В этот момент увеличиваются вибрации. Привод ременной может дотрагиваться до защитного кожуха. Это приводит к возникновению громкого стука. А когда цепь вибрирует, во время работы двигателя возникает сильный шум.

Чаще всего дизельный агрегат начинает стучать из-за форсунок. Такое биение сложно с чем-то перепутать. Оно исходит из верхней части (из-под шумозащитной крышки) мотора и походит на цоканье либо стрёкот. Понять, что причина именно в инжекторах нетрудно: нужно просто взять в руки соответствующий топливопровод, который «приходит» со стороны агрегата. Так удастся почувствовать вибрацию.

Проверка форсунок дизельного двигателя своими руками

Забитый инжектор можно выявить путем прощупывания топливопровода на предмет толчков, которые возникают в результате пульсации нагнетаемого ТНВД горючего при полной невозможности или только частичной его прокачке через сопло

Следует обратить внимание на штуцер вызывающей подозрение секции. Температура элемента будет выше сравнительно с остальными

Помните, в процессе проверки и регулировки дизельных форсунок необходимо соблюдать повышенную осторожность! Струя топлива подается под большим давлением. При попадании такой струи на открытые участки кожи возможны глубокие и серьезные раны

Одежда также не является эффективной защитой от струи топлива под высоким давлением!

Экономичность дизеля и эффективность его работы сильно зависит от типа установленных распылителей, которые периодически меняют в процессе чистки, регулировки или ремонта топливной системы дизельного двигателя. Перед монтажом дизельной форсунки на мотор нужно убедиться в подходящей маркировке распылителя. Распылители на всех инжекторах должны быть одинаковыми, пропускная способность не должна отличаться.

Проверка форсунок на давление в момент впрыска, а также анализ эффективности распыла осуществляется при помощи специального прибора под названием максиметр. Максиметр является контрольным образцом в виде специальной форсунки. Такой элемент имеет тарировочную пружину и шкалу, которая нанесена на корпус и колпак. При помощи указанной шкалы становится возможным установить давление начала впрыска солярки.

Контрольный инжектор предварительно регулируют на оптимальный показатель давления начала топливного впрыска, проверяют на качество распыла. Также необходимо осуществить ослабление затяжки накидных гаек на оставшихся штуцерах ТНВД. Это позволит прервать топливоподачу к другим дизельным форсункам. Последним шагом становится активация декомпрессионного механизма, выставляется максимальная подача горючего. После этого можно начинать вращение коленвала двигателя.

Предлагаем ознакомиться Как снять с рук монтажную пену

Обе форсунки (контрольная и тестируемая) должны демонстрировать одновременное начало впрыска топлива. Если тестируемый инжектор отклоняется от нормы сравнительно с контрольным образцом, тогда потребуется регулировка дизельной форсунки. Необходимо отрегулировать давление пружины тестируемой детали.

Для регулировки потребуется отвинтить колпак форсунки и ослабить контргайку. Далее при помощи регулировочного винта нужно установить такую степень затяжки пружины, чтобы оба инжектора в итоге осуществляли впрыск одновременно. Для определения эффективности и качества распыла тестируемой детали необходимо сравнить результат с показателями контрольного образца.

Проверка дизельных форсунок на давление впрыска и качество распыла при помощи контрольного образца займет больше времени по сравнению с использованием заранее подготовленного максиметра. Кроме проверки на двигателе с использованием ТНВД эффективность работы инжектора можно протестировать при помощи специального проверочного (регулировочного) стенда.

Прежде всего, после снятия форсунки нужно продиагностировать. Для этого необходим проверочный стенд или прибор для проверки. Главными параметрами оценки является точность срабатывания при нужном давлении, равномерность подачи топлива и правильная форма факела распыла, а также герметичное закрытие.

  • Получается, впрыск должен происходить только при определенном показателе давления. Не допускается отклонение в большую или меньшую сторону. До начала впрыска не должно быть вытекания горючего (форсунка не должна переливать).
  • Также после впрыска в полостях каждой форсунки давление должно сохраниться для сброса лишнего дизтоплива через обратку в бак.
  • Что касается формы факела, оптимальной можно считать форму ровного конуса, то есть без кривых отклонений в какую-либо сторону.
  • Само горючее не должно лить струей или капать, так как качественный распыл предполагает подачу горючего исключительно в виде распыленного тумана.

Параллельно во время проверки следует обратить внимание на звук во время срабатывания форсунки. Без надлежащего опыта стразу определить проблемную деталь будет сложно, но путем сравнения звука работы заведомо исправной форсунки с остальными можно быстрее обнаружить проблемный элемент

Устройство простейшего инжектора

Инжектор включает в себя такие исполнительные элементы, как:

  • бензонасос (электрический),
  • ЭБУ (контроллер),
  • регулятор давления,
  • датчики,
  • форсунка (инжектор).

Соответственно, схема инжектора: электробензонасос подает топливо, регулятор давления поддерживает разницу давления в инжекторах (форсунках) и воздухом впускного коллектора. Контроллер, обрабатывает информацию от датчиков: температуры, детонации, распредвала и коленвала, и управляет системами зажигания, подачи топлива и так далее.

Всем хороша инжекторная система впрыска топлива, но и она не обошлась без своих особенностей. Приверженцы карбюраторов, называют их недостатками. Особенностями инжектора смело можно назвать: достаточно высокая стоимость узлов инжектора, низкая ремонтопригодность, высокие требования к качеству и составу топлива, необходимость специального оборудования для диагностики, и высокая стоимость ремонтных работ.

Основные методы диагностики

Диагностика топливной системы легковых и грузовых автомобилей, оборудованных дизельными двигателями проводится тремя основными способами:

  • все оборудование подлежит визуально-акустическому осмотру;
  • измерение параметров при помощи проборов и стендов;
  • электронная диагностика с применением считывающего сканера и персонального компьютера.

Каждый из методов дополняет друг друга, помогая выявить поломки различного типа. Так, при визуальном осмотре обнаруживаются наиболее грубые неисправности, например, механические повреждения. Акустической диагностикой можно обнаружить посторонние звуки, возникающие в дизельных моторах. Компьютерная и стендовая проверки позволяют обнаружить поломки в электронике. Некоторые производители, например, кубота и делфи имеют собственные считывающие сканеры и программное обеспечение для поиска неисправностей.

Принцип работы дизельных форсунок и частые неисправности

Начнем с того, что большинство форсунок для дизеля (за исключением насос-форсунок и систем Cоmmon Rail) устроены и работают по схожему принципу. Это значит, что их ремонт также предполагает похожие действия. Для лучшего понимания начнем с принципов работы.

Подача топлива на форсунки в дизелях реализована посредством его нагнетания под высоким давлением. Такое давление на каждую форсунку создает:

  • топливный насос высокого давления ТНВД;
  • насос-форсунки сами сжимают и впрыскивают топливо;
  • в системах Cоmmon Rail давление топлива поддерживается постоянно в специальном «аккумуляторе» высокого давления;

Теперь давайте рассмотрим работу наиболее распространенной системы питания с обычным ТНВД. Если просто, такой насос имеет механический привод и вращается от двигателя. Вращение шкива ТНВД позволяет плунжерным парам в устройстве насоса сильно сжимать дизельное топливо и выдавать давление около 300 кг/см². Затем происходит распределение дизтоплива на форсунки, что соответствует тактам работы двигателя.

Топливо поступает от насоса по магистралям высокого давления к форсунке, установленной на каждом цилиндре, после чего проходит через отдельный канал и оказывается внутри дизельной форсунки (в полости распылителя). Внутри распылителя конструктивным элементом является специальная конусная игла. Такая игла форсунки снизу притирается к седлу с очень большой точностью. Сверху иглу прижимает пружина. Указанная пружина давит на иглу через отдельную шайбу.

Шайба может иметь разную толщину, что определяет степень давления пружины на иглу. По этой причине шайбу называют регулировочной, так как от давления пружины будет зависеть и давление топлива, от которого сработает игла форсунки.

Срабатывание иглы происходит в результате того, что внутри форсунки накапливается нагнетаемое ТНВД топливо. Если иначе, когда горючее доходит до конуса иглы, дальнейший проход солярки становится невозможным, так как канал перекрыт иглой, плотно прижимаемой к седлу усилием пружины.

Однако ТНВД продолжает работать и нагнетать топливо, происходит рост давления, которое в определенный момент становится сильнее давления пружины. В результате игла приподнимается, горючее проходит в пространство между седлом и конусом иглы, попадает под высоким давлением в отверстия распылителя и далее происходит впрыск распыленного топливного заряда.

Время впрыска зависит от того, когда давление топлива внутри форсунки понизится до такой степени, чтобы пружина снова прижала иглу к седлу. Получается, канал для выхода топлива перекрывается, давление снова начнет расти и процесс повторяется.

Синхронная работа всего механизма предполагает точный впрыск топлива в цилиндре, в котором поршень приближается к ВМТ. Следующий впрыск в этом цилиндре в заданный момент будет возможен только при условии того, что игла закроется своевременно, то есть сразу после того, как давление топлива упадет.

Неисправности, которые могут привести к проблемам закрытия иглы после впрыска, не позволяют растущему давлению топлива снова открыть иглу строго в момент приближения поршня в ВМТ. В результате момент впрыска нарушается, дизельный двигатель начинает троить, функционировать с перебоями и т.д.

Например, если впрыск произойдет раньше, процесс сгорания топлива в цилиндре нарушается, дизель громко и жестко работает. Более того, значительно усиливается износ не только ДВС, но и проблемной форсунки.

Дело в том, что через неплотно закрытое седло происходит прорыв газов, механизм разрушается, подвергается сильному загрязнению от скопления нагара. На начальном этапе нагар удаляют путем промывки форсунок дизельного двигателя, то есть без ремонта.

При этом важно понимать, что нагарообразование является не причиной, а только результатом неполадок внутри самой форсунки. Другими словами, необходимо решать проблему точного срабатывания иглы, усилия пружины и эффективного перекрытия седла

Рабочие параметры и неисправности инжекторов

Одной из основных характеристик форсунки является факел распыла. Для обеспечения корректной работы двигателя топливо должно распыляться под высоким давлением и на большую площадь. При этом размеры капель горючего должны быть как можно меньше. Это позволяет ускорить процесс сгорания и уменьшить расход топлива. Если же подача бензина или дизеля будет осуществляться струей, возникнут провалы в работе мотора, увеличится количество сажи в выхлопе. Происходит это, когда распылитель инжектора загрязняется.

Также важным параметром является время впрыска форсунок, или лаг открытия и закрытия. Он зависит от множества параметров напряжения, уровня давления и типа топлива. Измеряется лаг лабораторным методом, в ходе которого определяется количество пролитого топлива за единицу времени.

Несмотря на сложное устройство, топливные инжекторы имеют длительный срок эксплуатации. В среднем он составляет от 100 до 150 тысяч километров пробега. Основным требованием для обеспечения продолжительности работы форсунок является качество топлива и своевременный технический осмотр автомобиля.

(2 оценок, среднее: 5,00 из 5) Загрузка…

Проверка форсунок дизельного двигателя своими руками

Для определения неисправной необходимо на заведенном двигателе довести обороты коленвала до такой частоты, когда сбои в работе дизеля заметны наиболее отчетливо. Далее каждую из форсунок последовательно отключают путем ослабления накидной гайки в месте крепления магистралей высокого давления к соответствующим штуцерам насоса. Если отключается «рабочая» деталь, тогда работа двигателя меняется. В момент отключения топливной форсунки, которая заведомо неисправна, никаких явных изменений в работе двигателя не произойдет.

Забитый инжектор можно выявить путем прощупывания топливопровода на предмет толчков, которые возникают в результате пульсации нагнетаемого ТНВД горючего при полной невозможности или только частичной его прокачке через сопло

Следует обратить внимание на штуцер вызывающей подозрение секции. Температура элемента будет выше сравнительно с остальными

Помните, в процессе проверки  и регулировки дизельных форсунок необходимо соблюдать  повышенную осторожность! Струя топлива подается под большим давлением. При попадании такой струи на открытые участки кожи возможны глубокие и серьезные раны

Одежда также не является эффективной защитой от струи топлива под высоким давлением!

Экономичность дизеля и эффективность его работы сильно зависит от типа установленных распылителей, которые периодически меняют в процессе чистки, регулировки или ремонта топливной системы дизельного двигателя. Перед монтажом дизельной форсунки на мотор нужно убедиться в подходящей маркировке распылителя. Распылители на всех инжекторах должны быть одинаковыми, пропускная способность не должна отличаться.

Проверка форсунок на давление в момент впрыска, а также анализ эффективности распыла осуществляется при помощи специального прибора под названием максиметр. Максиметр является контрольным образцом в виде специальной форсунки. Такой  элемент имеет тарировочную пружину и шкалу, которая нанесена на корпус и колпак. При помощи указанной шкалы становится возможным установить давление начала впрыска солярки.

Вторым способом является наличие контрольной образцовой рабочей форсунки, с которой сравниваются остальные. Данные проверки производят на заведенном дизельном двигателе. Чтобы проверить качество распыла и давление впрыска потребуется демонтаж форсунки и топливопровода с дизельного ДВС. Далее на свободный штуцер топливного насоса высокого давления монтируется специальный тройник, к которому подключают тестируемую деталь параллельно с заведомо исправной контрольной.

Контрольный инжектор предварительно регулируют на оптимальный показатель давления начала топливного впрыска, проверяют на качество распыла. Также необходимо осуществить ослабление затяжки накидных гаек на оставшихся штуцерах ТНВД. Это позволит прервать топливоподачу к другим дизельным форсункам. Последним шагом становится активация декомпрессионного механизма, выставляется максимальная подача горючего. После этого можно начинать  вращение коленвала двигателя.

Обе форсунки (контрольная и тестируемая) должны демонстрировать одновременное начало впрыска топлива. Если тестируемый инжектор отклоняется от нормы сравнительно с контрольным образцом, тогда потребуется регулировка дизельной форсунки.  Необходимо отрегулировать давление пружины тестируемой детали.

Для регулировки потребуется отвинтить колпак форсунки и ослабить контргайку. Далее при помощи регулировочного винта нужно установить такую степень затяжки пружины,  чтобы оба инжектора в итоге осуществляли впрыск одновременно. Для определения эффективности и качества распыла тестируемой детали необходимо сравнить результат с показателями контрольного образца.

Проверка дизельных форсунок на давление впрыска и качество распыла при помощи контрольного образца займет больше времени по сравнению с использованием заранее подготовленного максиметра. Кроме проверки на двигателе с использованием ТНВД эффективность работы инжектора можно протестировать при помощи специального проверочного (регулировочного) стенда.

Давление форсунок дизельных двигателей

Чем выше давление форсунок дизельных двигателей, тем тоньше распыливается солярка. Так, двигатель GDI имеет среднее давление инжектора, равное 1000-2050 бара. Кроме того, в зависимости от качества распылителя и топливной системы может быть разным время впрыска — от 1 до 2 миллисекунд.

Грамотный уход за дизелем подразумевает в первую очередь регулировку давления начала впрыска. Производится это на специальном стенде, настраивается винтом при снятом колпаке форсунки и отвёрнутой контргайке. Давление будет повышаться при ввёртывании винта, и понижаться — при откручивании.

Ниже приведены примерные показания стандартного давления различных систем:

  • классический инжектор — через ТНВД поступает 400-1000 кг/см2;
  • Коммон Райл — через ТНВД обеспечивается до 1600 кг/см2;
  • насос-форсунки — 1200-2050 кг/см2.

Начало подачи (перекрытие канала) и начало впрыска

Термин «начало подачи» относится к действительному началу подачи насоса высокого давления. Вместе с началом подачи (FB) действительное начало впрыска (SB) также имеет большое значение для оптимальной отдачи двигателя. Так как начало подачи (перекрытие канала) может быть определено более просто, чем действительное начало впрыска для двигателя при его остановке, то установка (настройка) топливного насоса высокого давления (ТНВД) производится при начале подачи топлива. Это возможно, т.к. между началом подачи и началом впрыска (4) существует определенное соотношение. Начало впрыска определяется с помощью угла поворота коленчатого вала (5) в области верхней мертвой точки (ВМТ) поршня, при котором о ткрывается форсунка и топливо впрыскивается в камеру сгорания. Начало впрыска топлива в камеру сгорания имеет значительное влияние на начало сгорания топливо-воздушной смеси. Максимальная конечная температура сжатия возникает в ВМТ. Если сгорание начинается раньше ВМТ, то давление сгорания резко возрастает и тормозит движение поршня вверх, уменьшая, таким образом, эффективную мощность двигателя. Резкий рост давления сгорания также приводит к «жесткой» работе двигателя. Сгорание, тем не менее, должно закончиться до того, как откроется выпускной клапан. Имеет место также и понижение расхода топлива, если сгорание начинается в области ВМТ.

Если начало сгорания опережается (2), то температура в камере сгорания возрастает, что приводит также и к увеличению выбросов NOx (1). Если начало впрыска слишком запаздывает (3), то это может привести к неполному сгоранию и к выбросу не полностью сгоревших углеводородов.

Мгновенное положение поршня влияет на движение воздуха в камере сгорания, его плотность и температуру. Соответственно, скорость движения и качество смешивания топливо-воздушной смеси зависят от начала впрыска. Таким образом, начало впрыска также влияет на выбросы сажи и продуктов неполного сгорания. Такая взаимная зависимость удельного расхода топлива и выбросов углеводородов с одной стороны и выбросов черного дыма и N0 с другой стороны требует минимально возможных допусков для начала впрыска, чтобы добиться оптимальных величин (а — оптимальное начало впрыска).

Различные периоды задержки воспламенения при различных температурах требуют температурной коррекции начала впрыска. При подаче топлива, время распространения топлива зависит от длины магистрали. При высоких оборотах это имеет результатом задержку впрыска (т.е. время от начала подачи до начала впрыска). Вдобавок к этому, чем выше обороты двигателя, тем выше задержка воспламенения (т.е. время от начала впрыска до начала воспламенения). Оба этих фактора должны быть скомпенсированы, и это является причиной того, почему в систему впрыска топлива должно быть встроено устройство корректировки момента впрыска, зависящего от числа оборотов двигателя опережения и момента начала впрыска. Из соображений шумности и уменьшения выбросов, различные характеристики начала впрыска для режима полной нагрузки (2) требуются чаще, чем для режима частичной нагрузки (3). Характеристика начала впрыска показывает схематически зависимость начала впрыска (4) от температуры, нагрузки и оборотов двигателя (5). (1 — запуск холодного двигателя).

Причины ремонта форсунок дизельных двигателей

Основная проблема заключается в том, что любой мотор автомобиля осуществляет свою каждодневную работу в условиях далеких от идеальных. Поэтому можно определить ряд основных факторов, приводящих к отказу в работе форсунок систем топливоподачи дизельных двигателей, а именно:

  • возможное низкое качество дизтоплива на автозаправках, то есть отступление от заявленных отраслевых стандартов, которое будет способствовать неправильному образованию воздушно-топливной смеси в камере сгорания двигателя, что приедет к очень ранней или поздней фазе её воспламенения и как следствие это приведет к прогоранию деталей форсунки;
  • наличие присадок или красителей в дизельном топливе, которое будет способствовать загрязнению внутренних каналов форсунок при постоянной работе в режиме больших давлений и высоких температур;
  • присутствие в автомобильном топливе тяжелых фракций углеводородов, которые будут постоянно откладываться и постепенно накапливаться на корпусе форсунок при каждом запуске и останове двигателя, так как тяжёлые углеводороды неспособны полностью сгорать, или испаряться. При этом они образуют плохо смываемые смолистые отложения или частицы твердой сажи, таким образом, образовавшийся нарост в канале всего в 5 микрометров снижает пропускную возможность форсунку как минимум на 15%;
  • присутствие мелких фракций различных посторонних веществ, таких как металлические частицы, оторвавшиеся при работе от трущихся деталей топливных насосов, а также ржавчины, отделившейся от стенок топливных баков. Это во время прохождения под высоким давлением с большой скоростью через клапаны и сопла будут приводить к износу деталей и эрозии поверхности узлов топливных форсунок.

Что такое распылитель

Самым ответственным элементом форсунки является распылитель. Он имеет разное количество распылительных отверстий, равно как и может работать с разными системами регулирования топливоподачи. Взглянув на форсунку и, в частности, на ее распылитель, можно многое узнать о реализации подачи топлива в двигатель авто и об особенностях самого двигателя. Вот например:

  • В дизелях с непосредственным впрыском установлены форсунки, имеющие 2-6 распылительных отверстий. Распылитель форсунки называют многоструйным. Он может иметь перекрываемые отверстия или же закрытый объем. В первом случае подача топлива прекращается по каждому отдельному каналу, а во втором случае игла перекрывает объем в нижней части распылителя. В этом объеме остается небольшое количество топлива, испаряющегося со временем;
  • Вихрекамерные и предкамерные дизели обычно работают с распылителем, имеющим по одному отверстию и игле. Как правило, конец иглы имеет небольшой штифт, из-за чего всю форсунку называют штифтовой. Она подает большой объем топлива за короткий промежуток времени. При этом обеспечивается как наиболее благоприятный режим горения топлива, так и мягкая работа ДВС.

Некоторые неисправности форсунок напрямую связаны с распылителем. Как правило, его попросту меняют на новый. Самостоятельная замена распылителя возможна, но не рекомендована специалистами – форсунку нужно проверять на специальных стендах после замены даже одного конструктивного элемента. Желающие рискнуть могут заменить распылитель за считаные минуты: открутить гайку, поставить новый распылитель, закрутить гайку обратно. Работа должна быть проведена в стерильно чистом помещении.

Ремонт

Дизельные форсунки ремонтируют тогда, когда промывка оказалась безрезультатной. Весь ремонт, в сущности, сводится к замене закоксованного распылителя. Если проблема не исчезла, заменяется и обратный фильтр детали. Для работы нам потребуются следующие инструменты:

  • ремкомплект для Common Rail (состоит он из нового распылителя и обратного фильтра);
  • набор рожковых ключей;
  • спецсъёмник для этих деталей.

Последовательность ремонта

  1. Съёмник устанавливается на извлекаемую форсунку.

    Для извлечения форсунок Common Rail лучше всего пользоваться фирменным съёмником

  2. В съёмник вставляется шток, на шток накручивается гайка с левой резьбой (эти штоки и гайки поставляются в комплекте с фирменными съёмниками).

    На форсунку Common Rail устанавливается шток и гайка с левой резьбой

  3. Рожковым ключом на 36 гайка ослабляется. Вместе с ней ослабляется и сам ремонтируемый элемент.
  4. Теперь деталь вручную выкручивается из гнезда.

    Предварительно ослабленная форсунка Common Rail извлекается вручную

  5. На неё со стороны фильтра надевается рожковый ключ на 17, на крышку распылителя надевается ключ на 13. После чего ключ на 17 удерживается, а крышка распылителя ослабляется другим ключом.
  6. Теперь ослабленная ключами крышка распылителя откручивается вручную.

    Предварительно ослабленная ключами крышка распылителя форсунки Common Rail откручивается вручную

  7. Из крышки аккуратно извлекается старый распылитель и заменяется новым.

    С форсунки Common Rail снимается старый загрязнившийся распылитель

  8. Из второй части извлекается обратный клапан.

    Обратный клапан форсунки Common Rail можно снять после извлечения распылителя

  9. Из обратного клапана извлекается возвратная пружина.

    Возвратная пружина форсунки Common Rail извлекается из обратного клапана

  10. Обратный клапан заменяется новым.

    Снятый обратный клапан форсунки Common Rail заменяется новым, из ремкомплекта

  11. После этого производится обратная сборка.

Это интересно: Обгон по встречной полосе

Форсунки ломаются Вероятные причины.

Восстановление работоспособности распылителей форсунок дизелей в судовых условиях

Ответ на этот вопрос очень прост — не выдерживают условий работы, в которых эксплуатируются. Форсунки прошли столь длительную эволюцию и даже революцию, что просто доходят уже до грани своих возможностей. Если взглянуть в прошлое, в середине 90-х годов, в устанавливаемых на дизельных двигателях форсунках, давление впрыска было на уровне 1350 бар. Сегодня нормой является давление в 2000 бар и более. Конструкция самих форсунок тоже изменилась, но все-равно не спасает их от поломки.

Почему так выросло давление впрыска? От современных дизельных двигателей мы требуем сегодня высокую производительность. Двигатели должны быть динамичными, сохраняя при этом разумный объем. А еще потреблять мало топлива. Нормой считается выпуск силового агрегата объемом 2 литра, который обладает мощностью в 150 лошадиных сил и имеет крутящий момент более 300 Нм и конечно не потребляет больше 7 литров дизельного топлива на 100 км.

Недостатки коммон рейл

Среди основных недостатков, которые могут возникнуть, при эксплуатации дизельного двигателя, оснащённого этой системой, можно назвать высокую требовательность к качеству топлива. Очень тонкие распылительные каналы форсунки, могут быть блокированы находящимися в топливе мельчайшими твёрдыми частицами. Также по причине усложнённой конструкции форсунок их замена потребуется значительно ранее, чем деталей, установленных на обычные дизельные двигатели. Топливная аппаратура, приобретение которой потребуется уже во время первого капитально ремонта, не будет стоить дёшево, и даже если осуществлять самостоятельный ремонт форсунок common rail, потребуется потратить немалые финансовые средства на приобретение запчастей, инструментов и оборудования для проведения ремонтных и диагностических работ. Сommon rail своими руками, в гаражных условиях, очень сложно настроить и отремонтировать, а мастерской, в которой имелись бы квалифицированные специалисты, может не оказаться в непосредственной близости от стоянки транспортного средства. Самостоятельная регулировка такой системы возможна только при наличии знаний об устройстве дизельного двигателя.

Причины и признаки плохой работы форсунок на дизеле и инжекторе

Очистка топливной системы дизельного или бензинового двигателей автовладельцы считают базовой операцией, которая обеспечивает нормальное функционирование силового агрегата.

С некачественным топливом сталкиваются до 90% автовладельцев, поэтому им знакомы отложения на игольчатом клапане форсунок. Чем плотнее этот слой, тем выше вероятность сбоев в работе топливной системе.

Об этом свидетельствует целая группа признаков:

  • при каждой попытки добавит газу ТС дёргается;
  • топливные затраты увеличиваются в разы;
  • на холостом ходу мотор нестабилен;
  • затруднённый запуск мотора;
  • при выкручивании видно, что свечи грязные, несмотря на недавнюю смену;
  • скорость падает без видимых на то причин;
  • датчики попеременно сбоят, выдавая разные ошибки, которых на самом деле не существует.

Для того, чтобы двигатель не вышел из строя, важна профилактика. Мастера рекомендуют производить её, ориентируясь на пробег. Максимально допустимая граница – 40 000 километров.

Виды очистителей топливных форсунок

Очистители форсунок для бензиновых моторов и дизелей при всём своём разнообразии делятся всего на 2 категории, каждая из которых имеет свои особенности.

Растворители

Этот вариант – самый распространённый и эффективный. Принцип действия растворителей прост:

  • нейтрализация углеродных отложений;
  • разбивка их на мелкие фракции.

Маленькие частицы свободно выходят через выхлопную систему, оставляя элементы системы чистыми.

В состав подобных средств входит полиэфирамин. Он является базовым действующим веществом, к которому производитель добавляет ряд присадок и вспомогательных компонентов.

Моющие средства

Моющие составы менее популярны. Мастера и автовладельцы часто спорят на счёт их эффективности и не могут прийти к единому мнению. Большинство уверены в том, что моющие жидкости не проводят полную очистку системы – они снимают только часть нагара, создавая опасную иллюзию чистоты. Особенно актуально это для сильно загрязнённых элементов, которые давно не чистились.

Очистка форсунки в домашних условиях

Для исключения проблем в функционировании форсунок стоит периодически промывать их. Это делается стандартным путем, со специальным средством либо посредством ультразвука и проч., без снятия механизма с мотора.

Стандартный способ

Самый примитивный и легкий метод чистки топливных форсунок подразумевает заливку особого состава в бензобак. Методика используется владельцами новых транспортных средств либо машин с пробегом в несколько тысяч км. Она подразумевает добавление состава вместе с горючим в бак для поддерживания двигателя и сопутствующих систем в чистоте.

Стандартный способ  подразумевает заливку особого состава в бензобак.

Для автомобилей со сложными загрязнениями метод не подходит, потому что усугубляет проблему. В таком случае нужно разобрать мотор на подготовленном стенде, демонтировать распылители и провести их поочередную очистку.

Чистка без демонтажа двигателя

Чтобы промыть ТФ без демонтажа силового агрегата, необходимо подключить промывочную станцию сразу к мотору. Это позволит удалить накопившуюся грязь на поверхностях и топливной рампе. Достаточно включить мотор на 30 минут, используя нейтральную передачу, и постепенно подавать рабочую смесь под давлением.

Принцип работы форсунки дизельного двигателя – кратко о сложном

Основное назначение таких деталей заключается в дозировании и распылении топлива, а также герметичной изоляции камеры сгорания. В результате исследований были разработаны насосы-форсунки, которые устанавливаются в каждый цилиндр по отдельности. Принцип работы форсунки дизельного двигателя нового типа заключается в том, что она функционирует от кулачка распределительного вала через толкатель. Подача и слив топлива осуществляется через специальные каналы в головке блока. Дозирование топлива происходит через блок управления, который подает сигналы на запорные электромагнитные клапаны.

Топливные форсунки в большинстве случаев нуждаются в простом уходе, чаще всего, для того чтобы вернуть их в рабочее состояние, достаточно просто их очистить и промыть. Независимо от того, сколько форсунок в двигателе, случается, что при резком нажатии на педаль газа ощущаются рывки и провалы или ощутимо снижается мощность, мотор начинает неустойчиво работать на низких оборотах, значит, произошла закупорка каналов форсунки твердыми смолянистыми отложениями. Что же делать?
