Насос охлаждающей жидкости: устройство и принцип работы

Виды насосов охлаждающей системы

Виды насосов системы охлаждения

Используемые в современном автомобилестроении насосы охлаждающей жидкости не имеют принципиальных конструктивных отличий. Но они могут разделяться в зависимости от типа привода, назначения и конструкции корпуса. Привод насоса может осуществляться двумя способами:

  • Механический — вал помпы соединен при помощи ременной передачи с коленвалом или распредвалом мотора. В этом случае она приводится в движение синхронно с запуском двигателя.
  • Электрический — в такой схеме вал насоса приводится в движение дополнительным электродвигателем, работа которого контролируется электронным блоком управления двигателя (ЭБУ).

По назначению помпа автомобильного двигателя может быть:

  • Основной. Такой насос выполняет непосредственную перекачку жидкости в системе охлаждения.
  • Дополнительной. Устанавливается не на всех автомобилях и может предназначаться для вспомогательного охлаждения в регионах с очень жарким климатом, снижения температуры отработавших газов, охлаждения турбонагнетателя в моторах с турбонаддувом, дополнительного охлаждения двигателя после остановки. В отличие от основного насоса, дополнительный приводится в работу индивидуальным электродвигателем.

Рекомендуем: Как проверить работоспособность автомобильного термостата?

Сроки эксплуатации насоса для перекачки охлаждающей жидкости зависят от типа конструкции его корпуса. По этому параметру различают:

  • Разборные. Этот тип применяется в старых и отечественных автомобилях. Такая конструкция позволяет выполнить ремонт и промывку помпы.
  • Неразборные. В большинстве стран помпа двигателя считается недорогой расходной запчастью, а потому многие производители перешли к изготовлению неразборных насосов. Их необходимо полностью заменять каждые 60 тысяч километров пробега автомобиля. При установке нового насоса обязательно выполняется замена приводного ремня.

Помимо описанных выше конструкций, также существуют отключаемые насосы. Они позволяют отключать поступление охлаждающей жидкости, пока она не прогреется до температуры 30°С. Это позволяет обеспечить более быстрый прогрев двигателя и улучшить показатели расхода топлива.

Расположение и назначение элемента

В автомобилях предусмотрено чаще всего два круга охлаждения:

  • малый,
  • большой.

Также предусмотрены различные элементы, входящие в систему охлаждения. Каждый из них выполняет свою функцию. А для чего нужна помпа, является очевидным многим опытным автомобилистам, так как она работает для принудительной прокачки жидкости в отведенных для этого полостях и каналах.

Встроенная в корпус насоса крыльчатка отвечает за перекачивание антифриза. Вращение этому колесу передается по ременному приводу. Шкивы передачи располагаются на валу помпы и на выходном хвостовике коленвала автомобиля.

Находится водяной насос там, где его расположили инженеры. В большинстве моделей современных машин найти помпу можно в следующих зонах:

  • если смотреть по ходу движения, то в машинах с передним приводом прокачивающее устройство располагается на правом торце блока цилиндров (так как помпа является жестко связанной с приводом ГРМ, то она располагается там, где привод защищен крышкой),
  • автомобили с задним приводом оснащаются водяным насосом, зафиксированным на передней стенке блока цилиндров, а вращение крыльчатки придает ремень от ГРМ либо от привода генератора.

Помпа перегоняет антифриз по каналам и двум радиаторам, один из которых служит от вывода тепла в атмосферу, а второй способен передавать тепло в салон. Таким образом удается быстро остудить силовую установку.

Теоретические основы ремонтопригодности водяных насосов

При пользовании гидрооборудованием важное значение играет оперативное и своевременное обнаружение узлов и деталей, нуждающихся в ремонте. Эффективным и простым методом выявления таких деталей без демонтажа является диагностика. Она позволяет по косвенным параметрам определить работоспособность элементов насосов для воды

Данными косвенными параметрами гидроконструкций считается, к примеру, частотный спектр вибрации или шума гидросистемы при эксплуатации

Она позволяет по косвенным параметрам определить работоспособность элементов насосов для воды. Данными косвенными параметрами гидроконструкций считается, к примеру, частотный спектр вибрации или шума гидросистемы при эксплуатации.

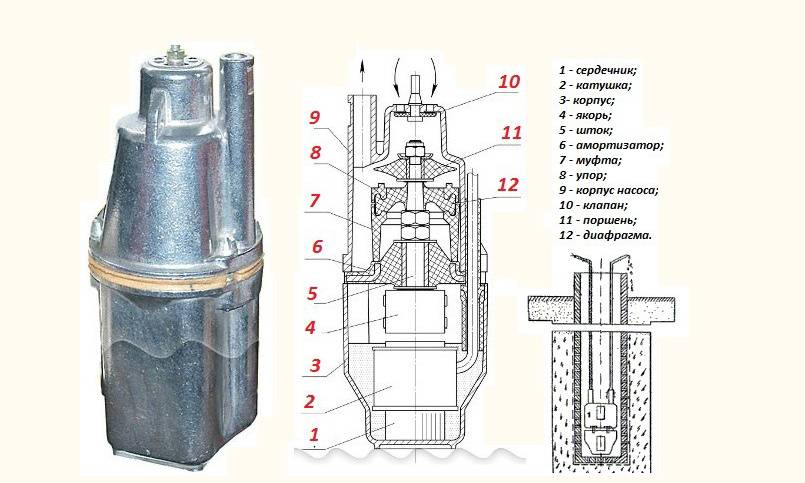

Устройство вибрационного насоса

Работоспособность устройств оценивается невыходом из допуска нескольких или одного основного рабочего параметра. Для насосного оборудования такими параметрами являются пульсация давления и производительность, для следящих золотников – расход в нейтральном положении масла, для золотников реверсивных – утечки, для предохранительных клапанов – минимальный расход. Наиболее подвержены старению и износу следующие узлы:

  • золотники, плунжеры;
  • уплотнения;
  • подвижные сопряжения;
  • пружины при превышенном числе рабочих циклов.

Распространенные поломки и их причины

К характерным причинам поломок водяных насосов относят:

  • скачки давления в гидросистеме;
  • загрязненная вода с содержанием твердых частиц, превышающих установленный предел;
  • неправильный подбор материалов трущихся пар;
  • контактная усталость;
  • неравномерное температурное расширение материалов;
  • эрозионно-кавитационный износ;
  • гидрозащемление;
  • допущение ошибок при монтаже агрегата;
  • работа в режимах, отличных от регламентированных (эксплуатация в «сухом» режиме);
  • неправильное крепление кабельного соединения;
  • повреждение подшипников;
  • попадание воздуха в проточную часть;
  • блокировка рабочего колеса, окисление вала и другие.

Некоторые поломки возникают как следствие возникших неисправностей в реле давления, двигателе, отсутствии фильтра. Увеличение в гидросистеме тепловыделения нередко приводит к аварии в результате заклинивания движущихся частей. Стабилизация температуры перекачиваемой среды повышает долговечность насосов, надежность, продлевает межремонтный цикл работы.

Чаще всего владельцы водяной аппаратуры жалуется на такие неисправности:

Чистка глубинного насоса

  1. Шнур питания вышел из строя.
  2. Упал водяной напор, не соответствует мощности насоса.
  3. Прекратилась подача воды.
  4. При запуске электронасос «выбивает» электрику.
  5. Не включается двигатель насоса высокого давления.
  6. Насосное оборудование самостоятельно отключается.
  7. Появился гул, сильные вибрации.
  8. Перегрев устройства.
  9. Подтекание жидкости внутри прибора.
  10. Возникли проблемы с системой управления.

Рабочая схема насоса

Как работает насос ОЖ, было описано выше. Чтобы было проще разбираться в данной системе, можно привести схему, которую проходит охлаждающая жидкость, после того как насос включается в работу.

  1. Изначально жидкость для охлаждения двигателя находится в нижнем баке радиатора. После того как включается насос, по определенному каналу жидкость попадает в помпу.
  2. Во время включения устройства начинает вращаться рабочее колесо, которое создает центробежное давление, отбрасывая ОЖ к стенкам насоса. Из-за этого и возникает давление, а жидкость будет нагнетаться в трубку, в которой будет происходить распределение.
  3. В трубке распределительного типа имеется несколько отверстий, число которых равно числу цилиндров. Каждая трубка ведет к своему цилиндру.

Использование такой системы циркуляции жидкости в системе позволяет добиться равномерного охлаждения всех необходимых участков.

Принцип работы

Главной составляющей водяного насоса, осуществляющую основную работу, является ротор, или рабочее колесо (крыльчатка). Как правило, ротор делают из стали, меди или чугуна. Состоит он из двух дисков, соединенных друг с другом. Между ними находятся изогнутые лопатки, идущие от центра к краям. Изгиб направлен против оси вращения самого колеса. В центре колеса имеется горловина (отверстие), ее диаметр равен диаметру патрубка, через который происходит всасывание воды или любой другой жидкости. Патрубок и колесо имеют плотное соединение, чтобы лопатки имели контакт с поступающей водой. Лопасти ротора расположены так, чтобы не допустить протекания жидкости в щели, а свободное место было лишь в дисковых желобах.

Роторы бывают нескольких типов:

  • Открытого (открытые лопасти, расположенные на одном диске);
  • Закрытого;
  • Штампованного;
  • Клепаного;
  • Литого.

Форма лопаток может быть как прямая, так и под углом, что влияет на скорость вращения. В высокоскоростных насосах лопатки идут от втулок. Крепление колес с такими лопатками осуществляется шпонками. В простых бытовых маломощных водяных насосах используют клепаные крыльчатки.

Ротор крепят на вал, который передает ему вращательный момент. Вал установлен на подшипники, чтобы исключить вибрации и перекос в процессе работы.

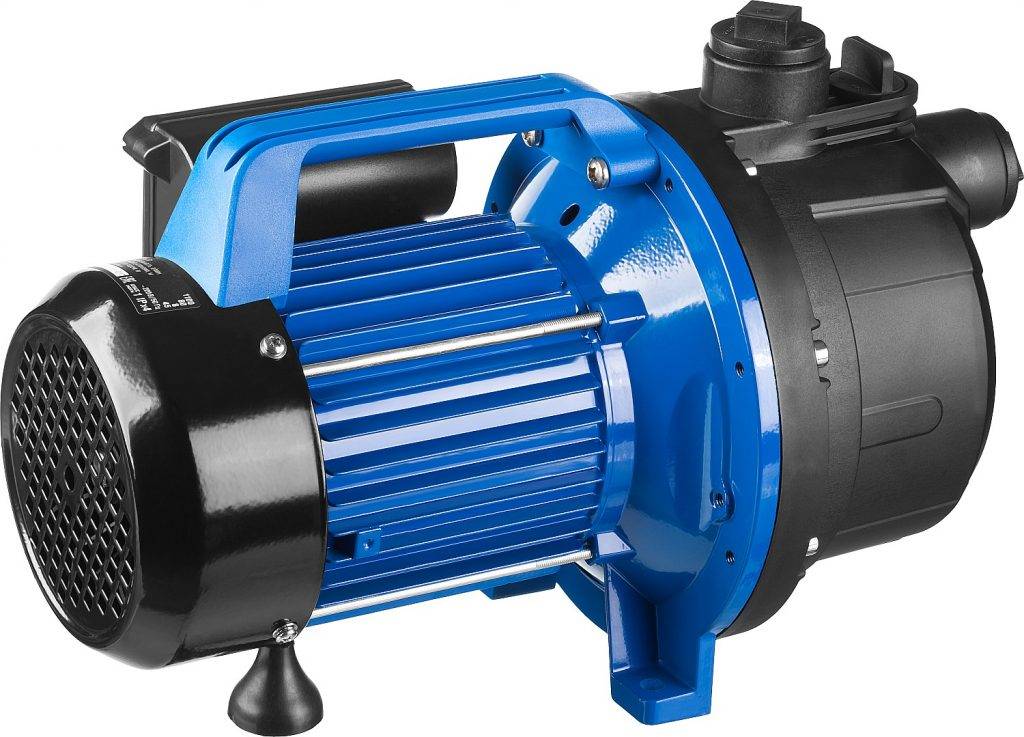

Водяной насос может немного отличаться по размерам в зависимости от модели

Материалом для изготовления валов простых насосов служит сталь, для насосов с повышенной нагрузкой их делают из легированной стали со сплавом хрома, никеля или ванадия, из нержавеющий стали — для насосов, перекачивающих различные кислоты. При неотрегулированной балансировке вала может возникнуть вибрация, что станет причиной серьезной поломки.

Валы бывают:

  • Гибкие — применяются в насосах с превышением критических оборотов;
  • Жесткие — используются для насосов спокойного режима работы, без высоких скоростей;
  • Слитные (рабочий вал насоса выполняет еще и функцию вала двигателя) — в бытовых насосах, в которых на ротор электродвигателя устанавливают крыльчатки насоса.

Подшипники водяных насосов делают с чугунными вкладышами, которые залиты баббитом. Их смазывают жидкой или густой смазкой. Подшипники бывают роликовые, шариковые, резиновые, текстильные и т.п. К корпусу относится также кожух и является его частью. Резиновая прокладка между кожухом и корпусом служит для герметизации.

Сальник для защиты двигателя от воды расположен на стыке рабочей камеры и задней стенки. Он имеет мягкую набивку из хлопка, бумаги или асбестового шнура. Со стороны всасывания жидкости на сальнике установлен водяной затвор. Устройство сальника содержит муфту и уплотняющее кольцо, к которому из нагнетательного трубопровода поступает жидкость, не дающая попасть воздуху в рабочую камеру.

Вариант управления

Автоматические модели можно использовать в течение долгого срока без вмешательства со стороны использующего. У них имеется множество датчиков:

  • давления;
  • сухого хода;
  • защиты от короткого замыкания.

При появлении угрозы короткого замыкания, засорения или любой другой, способной привести оборудование к поломке, цепь управления отключает насос.

Модели ручного типа используются совсем по-другому. Строение их тоже отличается от прочих видов. Ремонт такому агрегату требуется гораздо чаще. Поэтому для бытового использования больше подходит автоматическое управление. Пусть оно стоит дороже, но со временем этот выбор окупается.

Жидкостный насос

Назначение и устройство насоса охлаждающей жидкости

Жидкостный насос, или как его называют – помпа, создает в системе охлаждения принудительную циркуляцию жидкости.
Как правило, в системах охлаждения двигателей применяют одноступенчатые насосы центробежного типа. Привод жидкостного насоса обычно осуществляется от коленчатого вала при помощи клиноременной, зубчатоременной или зубчатой цилиндрической передачи.

Жидкостный насос состоит из корпуса, представляющего собой улитку, вала привода, размещенного в корпусе на подшипниках, крыльчатки, которая часто выполняется заодно с валом привода, а также уплотняющих элементов – манжет, сальников и т. п.

Подшипники, на которых устанавливается вал привода с крыльчаткой, чаще всего не нуждаются в периодической смазке – они выполняются закрытыми или уплотненными, и предварительно заполняются тугоплавкой смазкой. Иногда предусматривается смазка подшипников охлаждающей жидкостью – антифризом.

На рисунке 1 представлен жидкостный насос и вентилятор двигателя ЗИЛ-431410, который состоит из корпуса 7, крыльчатки 5 и корпуса 10 подшипников, соединенных между собой через прокладку 6.
Вал 4 насоса вращается в двух шарикоподшипниках 3, снабженных уплотнительными манжетами для удержания масла. Передний подшипник фиксируется упорным кольцом 2, а задний удерживается от перемещения дистанционной втулкой 11.

Крыльчатка 5 крепится на конце вала. При вращении крыльчатки охлаждающая жидкость из подводящего патрубка 9 поступает к ее центру, захватывается лопастями и под действием центробежной силы отбрасывается к стенкам корпуса 7, перемещается по спирали вдоль стенок и через полые отводы 8 подается в рубашку охлаждения.

Герметичность вращающихся деталей, расположенных в корпусе 7 насоса, обеспечивается самоподжимной уплотнительной манжетой, установленной в крыльчатке и состоящей из уплотнительной шайбы 17, резиновой манжеты 16 и пружины, прижимающей шайбу 17 к торцу корпуса подшипников. Своими выступами шайба 17 входит в пазы крыльчатки 5 и закрепляется обоймой 18.
На переднем конце вала 4 с помощью втулки 12 установлена ступица 13, к которой крепится шкив 14 привода насоса и вентилятора.

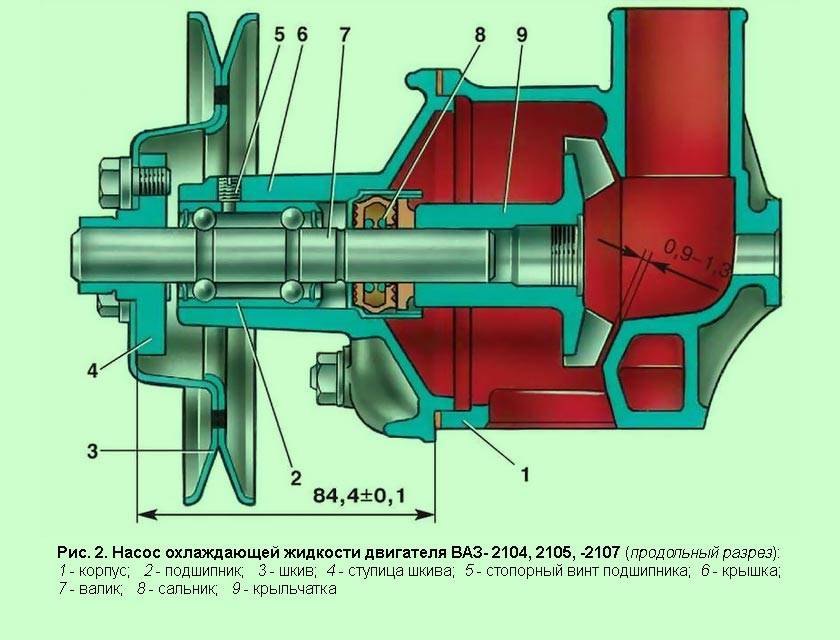

На рис. 2 представлен продольный разрез жидкостного насоса системы охлаждения двигателя ВАЗ. Как видно из рисунка, принципиально конструкция мало отличается от рассмотренной выше.

***

Учебные дисциплины
  • Инженерная графика
  • МДК.01.01. «Устройство автомобилей»
  •    Карта раздела
  •       Общее устройство автомобиля
  •       Автомобильный двигатель
  •       Трансмиссия автомобиля
  •       Рулевое управление
  •       Тормозная система
  •       Подвеска
  •       Колеса
  •       Кузов
  •       Электрооборудование автомобиля
  •       Основы теории автомобиля
  •       Основы технической диагностики
  • Основы гидравлики и теплотехники
  • Метрология и стандартизация
  • Сельскохозяйственные машины
  • Основы агрономии
  • Перевозка опасных грузов
  • Материаловедение
  • Менеджмент
  • Техническая механика
  • Советы дипломнику
Олимпиады и тесты
  • «Инженерная графика»
  • «Техническая механика»
  • «Двигатель и его системы»
  • «Шасси автомобиля»
  • «Электрооборудование автомобиля»

Проблемы с радиатором и вентилятором

Недостаточное охлаждение двигателя может быть связано с проблемами работы радиатора и вентилятора. В первую очередь стоит помнить, что слишком сильно забитый пылью и насекомыми радиатор неспособен полноценно охлаждаться как встречным потоком воздуха, так и вентилятором. Нередко его чистка решает проблему с охлаждением.

Устройство «классического» радиатора охлаждения двигателя. Во многих современных двигателях, охлаждающая жидкость заливается не через горловину радиатора, а в расширительный бачок

И всё же, возможны и более серьёзные ситуации — трещины радиатора, которые могут возникнуть, как при ДТП, так и в результате коррозии. Радиатор в большинстве случаев можно восстановить. Латунные и медные ремонтируются с помощью пайки, а алюминиевые специальными герметиками.

Перед началом пайки места повреждения тщательно зачищаются наждачной шкуркой, до появления металлического блеска. После, трещина обрабатывается паяльным флюсом и с помощью мощного паяльника наносится равномерный слой припоя (см. видео).

Алюминиевый радиатор запаять не получиться, однако для их ремонта предлагаются специальные герметики или же можно использовать обычную «холодную сварку»

Перед началом заделывания трещин важно хорошо зачистить дефектные места. Клеящая масса хорошо разминается до однородного состояния и наносится на проблемный участок. Стоит помнить о том, что эксплуатировать автомобиль можно только на следующие сутки после ремонта – эпоксидный клей высыхает довольно долго

Стоит помнить о том, что эксплуатировать автомобиль можно только на следующие сутки после ремонта – эпоксидный клей высыхает довольно долго.

Что касается вентилятора охлаждения, его поломка может быть связана с обрывом электропроводки или нарушением привода от коленчатого вала, если вращение передаётся от силового агрегата.

В первом случае, стоит визуально оценить состояние проводов идущих к мотору вентилятора, при обнаружении обрыва нужно заново соединить повреждённые контакты. Если состояние проводов нормальное, а вентилятор всё равно не работает, возможно, поломался сам двигатель или датчик, отвечающий за его своевременное включение. При этом лучше обратиться в автосервис, где определят причину, по которой вентилятор не включается. При проблемах с датчиком обдув может как беспрерывно, так и не включаться вовсе.

В автомобилях, где вентилятор начинает вращаться при передаче крутящего момента от двигателя, поломка чаще всего связана с обрывом приводного ремня. Его замена довольно проста: необходимо ослабить натяг шкива и поставить новый ремень.

Замена помпы на 8-клапанной ВАЗ-2110, 2111, 2112

Она служит для нагнетания охлаждающей жидкости в системе, тем самым, обеспечивая ее циркуляцию и охлаждение всего мотора. Конструкция насоса состоит из корпуса, крыльчатки, подшипника и шестерни привода.

В автомобилях ВАЗ 2110 (8 клапанов) помпа расположена с правой стороны блока цилиндров двигателя (по ходу движения) под крышкой ремня газораспределительного механизма.

Она приводится в действие непосредственно ремнем ГРМ, который двигаясь, вращает приводную шестерню.

Основные неисправности

Признаками неисправной помпы являются:

  • гул или шелест в районе привода ГРМ;
  • подтекание охлаждающей жидкости из посадочного места помпы;
  • механические повреждения ремня ГРМ (съеденные зубья, расслаивание, растрескивание).

Главной неисправностью насоса охлаждающей жидкости является выход из строя его подшипника, что может быть вызвано его износом или неправильной регулировкой натяжения ремня ГРМ. При выявлении этой неполадки насос подлежит замене.

Помпу рекомендуется менять вместе с ремнем ГРМ и натяжным роликом каждые 50 тыс. км пробега, а также при выявлении признаков, свидетельствующих о ее выходе из строя. Если своевременно не заменить насос охлаждающей жидкости, это может привести к:

  • повреждению и обрыву ремня ГРМ, вследствие чего придется ремонтировать, или менять головку блока цилиндров вместе с газораспределительным механизмом, а также детали поршневой группы;
  • перегреву двигателя, что чревато повреждением резиновых коммуникаций системы охлаждения, прокладки ГБЦ и клапанной крышки, деталей поршневой группы.

Цена помпы на восьмиклапанный двигатель ВАЗ 2110 составляет 700-1000 рублей. Стоимость ремонтных работ на станции техобслуживания – около 1000 рублей. Но за работу переплачивать необязательно. Заменить помпу можно и самостоятельно.

При покупке насоса обязательно обратите внимание на:

  • производителя запчасти (ни в коем случае не покупайте детали незнакомых брендов);
  • каталожный номер запчасти (штатная помпа для восьмиклапанника имеет номер 21081307010);
  • наличие заводской упаковки;
  • наличие в комплекте прокладки;
  • наличие гарантийного талона на изделие.

Самостоятельная замена помпы на ВАЗ 2110 (8 клапанов)

  1. Установите автомобиль на смотровую яму или эстакаду.
  2. Откройте капот, отключите питание, сняв провод с минусовой клеммы аккумулятора.
  3. Откройте крышку расширительного бачка.
  4. Спуститесь в яму, подставьте под блок цилиндров емкость с широким горлом (не менее 5 л).
  5. Открутите пробку для слива охлаждающей жидкости (ключ на 13), и слейте ее. Закрутите сливную пробку обратно.
  6. Открутите 3 болта крепления кожуха привода ГРМ (ключ на 10).
  7. Снимите кожух.
  8. Установите коленвал в положение верхней мертвой точки первого цилиндра.

    Для этого выключите передачу и проверните ключом на 19 болт, фиксирующий шкив генератора до совпадения метки шестерни распредвала с меткой на заднем кожухе привода ГРМ.

  9. Проверьте совпадение меток на маховике и картере сцепления. Для этого выньте резиновую заглушку на картере справа от блока цилиндров.
  10. Зафиксируйте коленчатый вал в таком положении, вставив в зубья маховика большую шлицевую отвертку.
  11. Ослабьте гайку, фиксирующую натяжной ролик (ключ на 17), и проверните его специальным ключом против часовой стрелки, ослабляя натяжение ремня ГРМ.
  12. Снимите ремень и натяжной ролик.
  13. Открутите 5 болтов крепления нижнего кожуха привода ГРМ, в т.ч. и 3 болта, фиксирующих помпу (головка или торцевик на 10). Снимите кожух.
  14. Поддев отверткой корпус помпы, вытяните ее. Зачистите поверхность посадочного места от фрагментов старой прокладки.
  15. Смажьте прокладку с обеих сторон автомобильным герметиком, усадите ее на корпус нового насоса.
  16. Установите новый насос на место.
  17. Сборочные работы проведите в обратном порядке. Будет лучше, если вместе с помпой вы замените и ремень, и натяжной ролик. Так вы будете точно знать ресурс всех этих деталей.
  18. Осуществляя установку ремня ГРМ, проверьте его натяжение, провернув одно из его полей по горизонтали. Правильным считается натяжение, при котором ремень можно провернуть усилием пальцев не более чем на 90 градусов.

Заключение

Осуществив сборку, залейте охлаждающую жидкость до нужного уровня. Запустите двигатель и прогрейте его до рабочего состояния. Проверьте работу помпы, сжав верхний патрубок радиатора. При сжатии вы должны почувствовать, как двигается жидкость.

Это значит, помпа работает

Обратите внимание на температуру охлаждающей жидкости, а также на своевременность включения вентилятора охлаждения. Если все работает, как положено, значит, неисправность была успешно устранена

Устройство и принцип действия

О том, как работает насос такого типа, мы рассказывали неоднократно. Но все же повторимся в двух словах, чтобы было понятно далее, как он подразделяется на виды.

  • Главным рабочим элементом устройства является насаженное на вал и заключенное в корпус колесо (крыльчатка), состоящее из двух дисков, соединенных изогнутыми лопастями;
  • Между дисками и лопастями образуются каналы, которые перед началом работы агрегата заполняются водой;

Фото рабочего колеса

  • Когда рабочее колесо начинает вращаться, на воду действует центробежная сила, отбрасывающая её на периферию;
  • Одновременно в центре колеса давление снижается и в разреженное пространство по всасывающему трубопроводу через патрубок поступает новая порция воды из источника;
  • А вода с периферии под давлением выбрасывается из колеса в приемную камеру (диффузор), а оттуда в напорный патрубок, после чего покидает водяной центробежный насос по напорному трубопроводу.

Элементарная схема устройства центробежного насоса

Чтобы агрегат работал бесперебойно и надежно, помимо электродвигателя и рабочей камеры он снабжается дополнительным оборудованием:

  • Задвижка для регулирования потока воды;
  • Обратный клапан на всасывающем патрубке с фильтром грубой очистки для предотвращения вытекания воды из камеры обратно в приемный бассейн и её очистки от механических примесей;

Обратный клапан

  • Манометр на напорном патрубке, показывающий давление, которое создает насос;
  • Предохранительный клапан для защиты от гидравлического удара и т.д.

Подобное оборудование не всегда входит в комплект, но его можно приобрести отдельно и установить своими руками на сам насос или трубопровод, соединяющий его с источником либо потребителем воды.

Устройство центробежного насоса

Помпа зачастую устанавливается в передней части бензинового и дизельного силового агрегата. Решение оснащается двумя типами привода. Механический привод наиболее распространен. Механизм устроен так, что усилие передается от коленвала или распределительного вала силовой установки. Для этого используется ременная передача. Электрический тип привода основан на использовании электродвигателя, который дополнительно имеет собственную систему управления. Помпа системы охлаждения имеет ряд конструктивных элементов:

  • корпус;
  • вал;
  • подшипник;
  • рабочее колесо (крыльчатка);
  • сальник насосной камеры;
  • прокладка;

Насос охлаждающей жидкости является насосом центробежного типа. В процессе работы помпа способна создать давление в системе охлаждения на приблизительной отметке около 1-й атмосферы. Такого давления вполне достаточно для того, чтобы точка кипения антифриза в системе сдвинулась вверх на 20 градусов по Цельсию.

Конструктивно насос ОЖ состоит из рабочего колеса, которое закреплено на валу со шкивом. Данное колесо может также иметь название «крыльчатка». Вся конструкция заключена в отдельном корпусе. Корпус помпы изготавливают из чугуна, а также можно встретить изделия из литого алюминия или магниевых сплавов. Встречаются и более удешевленные версии, когда отдельные элементы насоса изготовлены из пластмассы. В корпусе помпы имеются особые каналы, по которым реализован подвода и отвод охлаждающей жидкости к крыльчатке.

Корпус насоса жестко фиксируется на блоке цилиндров двигателя, а между блоком ДВС и корпусом помпы размещается специальная уплотнительная прокладка. Стоит понимать, что важную роль в работе помпы играет качественная герметизация насоса и наилучшее уплотнение. Именно указанная уплотнительная прокладка не позволяет вытекать охлаждающей жидкости из насоса в том месте, где помпа соединяется с рубашкой охлаждения двигателя. Там, где вал выходит из корпуса насоса, дополнительно установлен сальник помпы. Данные решения надежно герметизируют устройство и уплотняют стык корпуса насоса и блока, тем самым эффективно предотвращается утечка охлаждающей жидкости из корпуса.

Статья в тему: ЭСУД: что это такое в автомобиле

За принудительную циркуляцию жидкости в системе отвечает рабочее колесо в корпусе насоса. Колесо выполнено так, что имеет специальные лопасти особой формы. Именно по этой причине колесо называют крыльчаткой, которая закрепляется на валу привода.

Приводной вал фиксируется в корпусе на подшипниках, которые отвечают за вращение вала. На противоположной стороне приводного вала установлен приводной шкив, который приводится в действие механическим способом от двигателя или отдельным электромотором.

Устройство центробежного насоса

Помпа зачастую устанавливается в передней части бензинового и дизельного силового агрегата. Решение оснащается двумя типами привода. Механический привод наиболее распространен. Механизм устроен так, что усилие передается от коленвала или распределительного вала силовой установки. Для этого используется ременная передача. Электрический тип привода основан на использовании электродвигателя, который дополнительно имеет собственную систему управления. Помпа системы охлаждения имеет ряд конструктивных элементов:

  • корпус;
  • вал;
  • подшипник;
  • рабочее колесо (крыльчатка);
  • сальник насосной камеры;
  • прокладка;

Насос охлаждающей жидкости является насосом центробежного типа. В процессе работы помпа способна создать давление в системе охлаждения на приблизительной отметке около 1-й атмосферы. Такого давления вполне достаточно для того, чтобы точка кипения антифриза в системе сдвинулась вверх на 20 градусов по Цельсию.

Конструктивно насос ОЖ состоит из рабочего колеса, которое закреплено на валу со шкивом. Данное колесо может также иметь название «крыльчатка». Вся конструкция заключена в отдельном корпусе. Корпус помпы изготавливают из чугуна, а также можно встретить изделия из литого алюминия или магниевых сплавов. Встречаются и более удешевленные версии, когда отдельные элементы насоса изготовлены из пластмассы. В корпусе помпы имеются особые каналы, по которым реализован подвода и отвод охлаждающей жидкости к крыльчатке.

Корпус насоса жестко фиксируется на блоке цилиндров двигателя, а между блоком ДВС и корпусом помпы размещается специальная уплотнительная прокладка. Стоит понимать, что важную роль в работе помпы играет качественная герметизация насоса и наилучшее уплотнение. Именно указанная уплотнительная прокладка не позволяет вытекать охлаждающей жидкости из насоса в том месте, где помпа соединяется с рубашкой охлаждения двигателя. Там, где вал выходит из корпуса насоса, дополнительно установлен сальник помпы. Данные решения надежно герметизируют устройство и уплотняют стык корпуса насоса и блока, тем самым эффективно предотвращается утечка охлаждающей жидкости из корпуса.

За принудительную циркуляцию жидкости в системе отвечает рабочее колесо в корпусе насоса. Колесо выполнено так, что имеет специальные лопасти особой формы. Именно по этой причине колесо называют крыльчаткой, которая закрепляется на валу привода.

Приводной вал фиксируется в корпусе на подшипниках, которые отвечают за вращение вала. На противоположной стороне приводного вала установлен приводной шкив, который приводится в действие механическим способом от двигателя или отдельным электромотором.

Как обслуживается насос Водолей

Несмотря на то, что насосные устройства «Водолей» могут бесперебойно работать в течение длительного времени, но как и любое техническое оборудование агрегат нуждается в периодическом регламентном обслуживании – один раз в два года, когда можно выявить дефекты элементов, нуждающиеся в устранении.

Порядок проведения регламентных работ

Итак:

  • Насосное устройство извлекается из скважины.
  • Проводится внешний осмотр агрегата, контролируется отсутствие ржавчины на корпусе.
  • Вручную прокручивается рабочий вал устройства. Его вращение должно быть плавным без заеданий.
  • При необходимости насосное оборудование разбирается и осматривается узел с шарикоподшипниками. Их задача — поддерживать свободное вращение элементов устройства.
  • Проверяется в шарикоподшипниковом узле уровень масла. При необходимости пополняется.
  • Проверяется сальник, который должен пропускать масло, иначе устройство станет работать «насухо» и в итоге может сломаться.

Устранение самых частых неполадок

Первая из них – ослабевание гаек на штоке вибратора. Якорь постоянно поддается колебаниям, от них гайки постепенно раскручиваются, что ведет к изменению положения детали. В результате вода перестает качаться. А насос работает вхолостую. Защита насоса от сухого хода в этом случае проводится путем разборки и затягивания гаек у основания штока. Верхнюю гайку в обязательном порядке нужно зафиксировать второй обычной или гроверной гайкой.

Хорошим подспорьем в ремонте является донорский насос аналогичной марки

Второй причиной холостого хода прибора является нарушение работы клапанов. Такая проблема характерна для работы аппарата в жидкостях с высоким количеством абразивных веществ. Они повреждают материал клапана и приводят к его быстрому износу. В этом случае также нужно разбирать устройство и в случае необходимости менять клапаны на новые. Не лишним будет заодно проверить и состояние штока якоря. Эта деталь очень чувствительна к повреждениям, а в случае неисправности практически не подлежит замене.

Также к поломкам относится обугливание провода питания или внутренних частей аппарата. Такие проблемы возникают при нарушении обмотки электромагнита и в случае повреждений участка кабеля. Кабель лучше не укорачивать и не собирать из нескольких частей. В случае поломки необходима полная замена на новый. Если дело в обмотке, то ремонт своими руками возможен. В этом случае снимается старая обмотка и катушка перематывается заново. Главным условием является подбор проволоки нужного диаметра и точное количество мотков.

Замена кампаунда

Катушка внутри аппарата изолируется от алюминиевой поверхности корпуса специальным составом – кампаундом. Он также отвечает за фиксацию магнита и его защиту от магнита. Но при длительном использовании прибора в холостом режиме он корпус расширяется от температуры и  кампаунд может отслаиваться, что приводит к нарушению изоляции.

Разборка внутренней части насоса Малыш

При ремонте насоса малыш в этом случае кампаунд заменяется на герметиком или жидким стеклом. Весь процесс проходит следующие этапы:

  1. Разборка устройства методом, описанным выше.
  2. Поиск места отслоения. Проводится он с помощью небольшого молоточка или металлического болта. Постукивая по корпусу, необходимо отметить места, в которых звук более гулкий. Это и есть пустоты, где кампаунд отошел от стенок.
  3. Все составные части устройства изымаются и промываются, пользуясь случаем. Нужно убрать всю грязь, налет и наслоения.
  4. После этого на поверхности узла магнита и на внутренней плоскости корпуса делаются борозды болгаркой или другим инструментом. Их можно делать в хаотичном порядке.
  5. Дальше обе поверхности обезжириваются, и на них наносится герметик или жидкое стекло.
  6. Узел вставляется внутрь цилиндрического корпуса и придавливается на время засыхания герметика.
  7. После того, как все стыки прихватываются, помпа собирается назад.

Использование второго насоса

При поломке основных узлов, составляющие прибора можно взять из второго (донорского) насоса. В этом случае есть вероятность сделать из двух сломанных устройств одно рабочее

При этом важно подобрать правильную модель, чтобы максимально точно подобрать комплектующие

Кроме того, в модели «Малыш-М» клапаны всасывания находятся на верхней крышке, что отличает их от стандартной версии «Малыш». А вариант «Малыш-З» рассчитан на узкие скважины и его крышка по своим габаритам на другие модели не подойдет.

В качестве донорских механизмов используются катушка электромагнита, клапаны, верхняя крышка устройства, поршень. При повреждении штока якоря, его нельзя извлечь из корпуса без специального оборудования. В этом случае можно заменить весь узел вибратора.

Классификации на основании рабочего устройства, которое влияет на поток воды:

  • Лопастные. Принцип работы заключается в воздействии машин на перекачиваемую консистенцию крутящегося колеса. На нем прикреплены лопасти, которые согнуты в противоположную сторону его движения. Эффект вращения передается с вала электродвигателя на вал колеса. Результатом становиться возникновение центробежной силы между лопастями и вытеснение водного потока к выходному трубопроводу. Как видим из описания, данный механизм – многоступенчатый. Исходя из конфигурации колеса и возможности изменения формы водотока, их можно разделить на центробежные, вихревые и самовсасывающие.
  • Вибрационные. Для этой группы характерно отсутствие вращательных частей. Воздействие на воду происходит за счет возвратно-поступательных движений поршня. Приводит в действие его вибратор, или по-другому якорь электромагнита. За время синусоидного процесса полярность изменяется дважды, в это время вибратор выступает в роли амортизатора. В результате его работы появляются колебания воды, избыток выталкивается наружу, а в входные клапаны поступает новая. Используются преимущественно в колодцах.

Преимущества: отказ от электродвигателя, экономия денег.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
