Активация функции автоматического запирания дверей на Рено Меган 2

Не открывается задняя дверь Рено Логан

Этот режим позволяет предотвратить случайное открытие ребенком. Для проверки откройте дверь снаружи, осмотрите положение переключателя (флажка). Если переключатель находится в отключенном положении, проверьте затяжку на ручке, поскольку может не открываться еще по причине слёта. Чтобы проверить, придется разобрать обшивку.

После подготовительных работ приподнимаем тягу ручки на пару колечек, проверяем работоспособность механизма. Иногда после закрытия двери открыть ее снаружи уже не получается. Отворите дверь изнутри, ведь обшивку уже сняли, проверьте винт фиксации замка. Если его пережать, крепление будет блокировать нормальный ход замочного механизма Рено Логан 1 поколения из-за упора в рычаг запора.

Концевик капота

Что такое концевик капота? Это все такой же штоковый выключатель, разве что шток у него длиннее, чем в дверях или багажнике. Поскольку концевик капота находится на передней рамке, расстояние до капота оказывается достаточно большим, из-за чего и приходится использовать длинный шток.

Это – самый редко устанавливаемый штатно концевик. На машинах без штатной сигнализации он может применяться заводом разве что для подкапотного плафона, который навскидку припоминается разве что по ВАЗовскому «восьмому» семейству. Поэтому эти концевики для сигнализации приходится подключать самостоятельно, и поэтому хотя бы один концевик всегда входит в комплектацию охранных систем.

Но бывает и наоборот: например, на Renault Megane 3 и Fluence для российского рынка он есть штатно во всех комплектациях, кроме минимальной, и даже встроен в замок капота. И к нему даже идут провода… но найти их в салоне невозможно, потому что они остаются под капотом никуда не подключенными. При установке сигнализации, конечно, можно уже не устанавливать свой концевик, но провода под капот все равно придется тянуть.

Этот концевик сигнализации будет самым проблемным: вода и грязь будут попадать под кромку капота, вызывая коррозию, либо отказ концевика, либо ложные срабатывания тревоги. Поэтому нужно внимательно выбирать место, по возможности устанавливая концевик в самом чистом из доступных.

Автомобильные сигнализации рекомендуемые для установки на Renault Megane.

StarLine M96 SL

Новинка 2015 года. Умная автосигнализация с автозапуском Старлайн M96 и авторизацией владельца с помощью смартфона или радиометки (без радио-брелока). Оснащается технологией Bluetooth Smart, двумя GSM модулями, встроенной диагностикой по протоколу OBD-II, цифровой CAN-шиной, блокировками iCAN, внешним микрофоном и черным ящиком.

StarLine D96 BT 2CAN+2LIN GSM GPS

StarLine D96 BT 2CAN+2LIN GSM GPS это комплексная охранная система с телематическими функциями спутникового мониторинга, обмена данными по GSM сетям и автозапуском. Диалоговый режим кодирования, встроенные цифровые интерфейсы делают данную модель отличным выбором.

StarLine B96 BT 2CAN+2LIN GSM GPS

StarLine B96 BT 2CAN+2LIN GSM GPS это комплексная охранная система с телематическими функциями спутникового мониторинга, обмена данными по GSM сетям и автозапуском. Диалоговый режим кодирования, встроенные цифровые интерфейсы делают данную модель отличным выбором.

StarLine A96 2CAN+2LIN GSM GPS

StarLine A96 2CAN+2LIN GSM GPS это комплексная охранная система с телематическими функциями спутникового мониторинга, обмена данными по GSM сетям и автозапуском. Диалоговый режим кодирования, встроенные цифровые интерфейсы делают данную модель отличным выбором.

StarLine A96 2CAN+2LIN GSM

Новинка! Автомобильный охранный комплекс StarLine A96 2CAN 2LIN GSM с автозапуском, опциональным GSM интерфейсом, модулем 2CAN-2LIN и удобным современным брелоком с несканируемым диалоговым кодом.

StarLine E96 BT GSM GPS

Автосигнализация StarLine E96 BT GSM GPS с автозапуском, поддержкой Bluetooth для авторизации со смартфона, встроенным модулем 2xCAN+2xLIN, поддержкой блокировки iCAN, встроенным бесключевым обходчиком иммобилайзера StarLine iKey и ударопрочным радио-брелоком.

StarLine M96 M

Охранный комплекс StarLine M96 M обеспечивает защиту владельца с использованием технологий Bluetooth Smart и позволяется авторизоваться используя смартфон или радио-метку, M96 M также имеет на борту модули GSM, и GPS пои работает одновременно с двумя SIM картами более устойчивой связи.

StarLine B96 2CAN+2LIN

Новинка! Автомобильный охранный комплекс StarLine B96 2CAN 2LIN с автозапуском, опциональным GSM интерфейсом, модулем 2CAN-2LIN и удобным современным брелоком с несканируемым диалоговым кодом.

StarLine E96 BT PRO

Автосигнализация StarLine E96 BT PRO с автозапуском, поддержкой Bluetooth для авторизации со смартфона, встроенным модулем 2xCAN+2xLIN, поддержкой блокировки iCAN, встроенным бесключевым обходчиком иммобилайзера StarLine iKey и ударопрочным радио-брелоком.

Установка и подключение автосигнализации Starline A91 на Renault Megane 2008 бензин, МКПП, кнопка СТАРТ (требуется выжим тормоза при пуске и активация чипа при глушении)



Устанавливаемое оборудование: автосигнализация StarLine A91 с функцией автозапуска.

На дизельный автомобиль лучше ставить Starline Е90 и выше, так как у А91 нет провода контроля окончания прогрева свечей и схема запуска усложняется, так как штатная электроника в зависимости от температуры двигателя формирует разные задержки, иногда более 3,6 сек, и Starline А91 не успевает увидеть сигнал успешного запуска, сбрасывает запуск, а мотор заводится штатной электроникой позже, оставаясь для А91 «незаведенным».

3.1. Установка автосигнализации на Renault Megane 2008 – разбор салона

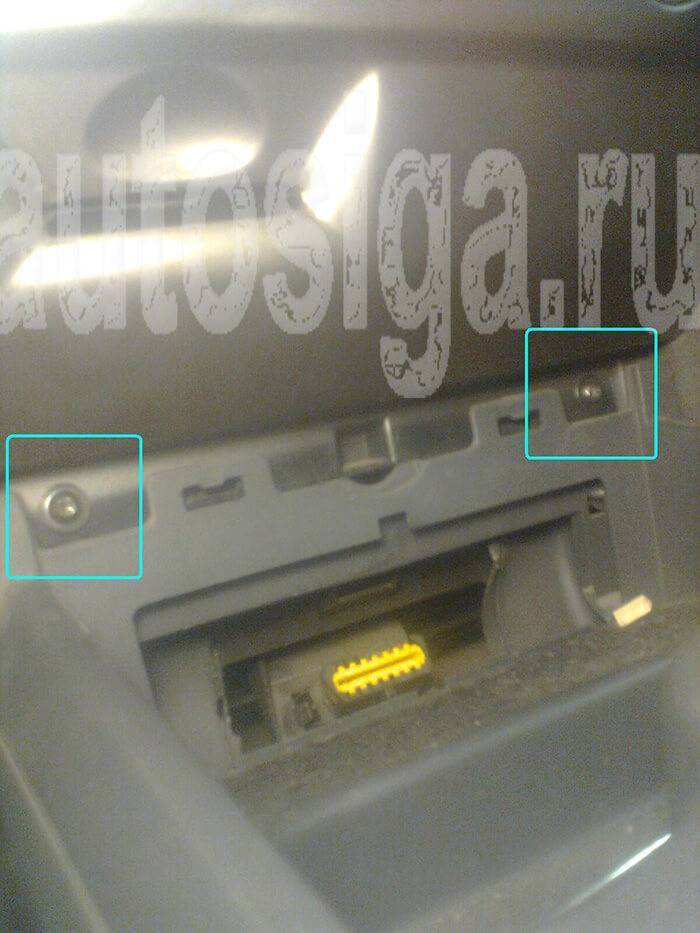

Для доступа к проводке и внутренним полостям торпедо разбираем салон.

При необходимости реализации отпирания багажника дополнительно снимаем обивку крышки багажника (клипсы-пистоны) и приподнимаем накладки порогов по левому борту.

При установке реле блокировки бензонасоса на бензобаке дополнительно поднимаем накладку порога задней правой двери и поднимаем диван правого заднего сиденья. Фото не делались.

3.2. Подключение и установка автосигнализации Starline A91 на Renault Megane 2008

Большинство подключений удобно сделать на проводах, подходящих к ЦЭКБС.



Установка двух реле Р1 и Р2 для реализации отпирания багажника потребовалась потому, что штатная электроника ЦЭКБС ожидает замыкания штатной кнопки отпирания на крышке багажника, а обнаружив это замыкание, формирует короткий импульс +12 вольт на розовом проводе. Контакт К3 реле РР3 разрывает цепь розового провода, блокируя работу кнопки отпирания в охране. Его катушка подключена к проводам ЦЗ таким образом, что при подаче запирающего импульса контакт К3 размыкается, а при подаче отпирающего – замыкается, восстанавливая цепь.

Можно попытаться сделать отпирание пультом сигнализации по другому – при команде открывания багажника одним НР контактом восстанавливать разрыв розового провода, сделанный контактом К3, а вторым НР контактом второго реле имитировать нажатие кнопки на крышке багажника прямо у ЦЭКБС. Но эту идею не проверял на работоспособность.

Приведенная схема управляет электромотором замка без влияния на ЦЭКБС, так как в момент сработки мотор полностью отключается от штатных проводов.

Проводку под капот выводим через штатное уплотнение жгута проводов в подкапотное пространство через щит моторного отсека слева (за блоком ЦЭКБС).

Петлю выбора типа коробки не перерезаем, оставляем целой, как для АКПП, так как при включенной передаче запуск авто возможен только при выжиме сцепления. Карточку бесключевого доступа с петлей-транслятором прячем в панели.

Дополнительные сервисные реле можно собрать единым блоком и расположить рядом с основным блоком.

Основные ошибки Рено Меган 2

Помимо сообщений бортового компьютера о неисправностях при диагностике системы Megane 2, на приборной доске могут возникать ошибки. Чтобы выяснить, почему они возникают и как их исправить, рассмотрим их более детально.

Braking fault

(Ссылка на источник фото) Практически все владельцы Рено Меган 2 сталкивались с ошибкой braking fault. Также при этом загоралась лампочка индикатора STOP и восклицательный знак на спидометре. Причем в разных ситуациях, ошибка проявлялась по-разному: появлялась и сразу пропадала, задерживалась и отображалась постоянно, пока работает двигатель. При этом в памяти она обычно не сохранялась.

Согласно инструкции производителя, данная ошибка выводится при неполадках тормозного механизма: при износе колодок или дисков, низкого уровня тормозной жидкости и т. д. Устранив неисправность она должна пропадать если это не связано с повреждением датчиков, проводки, окислением контактов на АКБ или цепи. Чаще всего дело в низком уровне тормозной жидкости Меган 2.

Electronic fault

(Ссылка на источник фото) Ошибка electronic fault Рено Меган 2 говорит о неполадках в работе электронной системы. В основном она возникает при неисправностях тормозной педали, когда не срабатывают стоп-сигналы. Из практики известно, что это может быть связано со слабым контактом предохранителя на клемме АКБ, от которой питается электронный БУ.

Предохранитель выполнен из хрупкого материала, поэтому часто выходит из строя. При этом блокируется зажигание, работа бензонасоса, в редких случаях стартера. В результате возникают проблемы с запуском двигателя Megane 2.

DF119

(Ссылка на источник фото) Ошибка df119 говорит о проблемах в работе датчика положения распределительного вала или обрыве его цепи. Для ее устранения снимаем датчик, находящийся возле правой катушки зажигания и проверяем сопротивление.

Берем мультиметр и замеряем сопротивление между контактами 1 (масса), 2 (сигнал) и 3 (напряжение). Штатное сопротивление между 1-2 и 1-3 должно быть более 100 кОм, между 2-3 – 10250 Ом +/- 512,5 Ом. Если значения прибора показывают меньше нормы, значит датчик Меган 2 неисправен и требует замены.

(Ссылка на источник фото)

  • 1-3 – более 148 кОм;
  • 1-2 – более 135 кОм;
  • 2-3 – 5630 Ом.

Если показатели аналогичны, устанавливаем датчик. После установки не забудьте удалить ошибку Меган 2. Для этого рекомендуется использовать подключение PyRen + ELM327 v1.5. В окошке настроек под параметром K-line выставляем галочку -si и в поле Other options вводим ключ -vv.

(Ссылка на источник фото)

Далее в выводе ошибок находим нужную и стираем.

Кликните, чтобы увеличить

В завершение стоит убедиться что она больше не появляется. Для этого запускаем двигатель Рено Меган 2 и пробуем кататься. Если все в порядке, снова подключаем устройство и убеждаемся что ошибка удалена.

Check injection

(Ссылка на источник фото) Check injection – это ошибка, связанная с системой впрыска и возможными повреждениями дроссельной заслонки и ее разъема. Поломка сопровождается плавающими оборотами регулятора холостого хода Megane 2.

DF080

Часто ошибка df080 возникает после df119 и указывает на поломку клапана фазорегулятора, на котором имеется тонкая сетка, состоящая из 4 частей. Если одна из них ломается и попадает в клапан, происходит засорение и в результате он выходит из строя. Это часто случается при замене смежных деталей или чистке фазорегулятора. Процесс его замены в автомобилях Рено Меган 2 не представляет никакой сложности, поэтому с этим справится даже новичок.

(Ссылка на источник фото)

Low battery

(Ссылка на источник фото) Ошибка low battery на приборной панели Рено Меган 2 показывает низкий уровень заряда батареи. Если при этом загорается Stop, а также значок АКБ после запуска двигателя, то причина этого – повреждения реле регулятора напряжения в генераторе.

Обычно эта ошибка устраняется путем замены регулятора:

Откидываем контакты с АКБ Меган 2.

Жмем фиксатор и снимаем пластиковую фишку с генератора.

Берем ключ на 13 и выкручиваем крепежную гайку с контакта силового провода, после чего снимаем его.

Этим же ключом откручиваем болт крепления стержня к генератору и поднимаем ее верх до упора.

Далее плоской отверткой поддеваем и снимаем защитный кожух.

Ключом на 7 откручиваем два болта и шпильку с крепления регулятора Меган 2, затем снимаем его.

Ставим новый регулятор, прикручиваем шпильки, болты, одеваем кожух до щелчка, так чтобы щетки вышли наружу и контактировали с кольцами на валу ротора Megane 2.

Двери, центральный замок, стеклоподъемники Renault Logan, Sandero

Двери, центральный замок

Для блокировки замков всех дверей снаружи автомобиля поворачиваем ключ в личинке замка водительской двери по часовой стрелки, для разблокировки – против часовой стрелки. При повороте ключа в личинке замка передней пассажирской двери и двери багажного отделения (Sandero, Sandero Stepway) блокируется (разблокируется) замок только этой двери. Блокировать и разблокировать замки всех дверей можно также с помощью пульта дистанционного управления рабочего ключа (см. «Ключи к автомобилю»).

Водительская дверь:

1 – кнопка блокировки замка двери;

2 – подлокотник;

3 – внутренняя ручка

Изнутри автомобиля замки всех боковых дверей и двери багажного отделения (Sandero, Sandero Stepway) можно заблокировать нажатием на верхнюю часть клавиши выключателя центрального замка, расположенного в центральной части панели приборов (см. «Выключатели»).

При нажатии на нижнюю часть клавиши замки всех дверей отпираются. Замок передней двери можно заблокировать, утопив кнопку блокировки замка двери.

Блокировать и разблокировать замок передней двери можно только, когда дверь закрыта.

Задняя дверь:

1 – кнопка блокировки замка двери;

2 – внутренняя ручка;

3 – подлокотник;

4 – ручка стеклоподъемника

Замок задней двери можно заблокировать, утопив кнопку блокировки замка, как на открытой, так и на закрытой двери.

В задних дверях предусмотрена дополнительная блокировка замков, которую можно применить при езде с детьми или в других случаях, когда обычной блокировкой нельзя обеспечить достаточную защиту от нежелательного открывания дверей.

Для этого на торцах задних дверей (над замками) расположены рычаги дополнительной блокировки замков.

Для блокировки внутренней ручки задней двери перемещаем рычаг в сторону наружной панели двери.
В этом случае заднюю дверь можно открыть только снаружи при поднятой кнопке блокировки замка.

Для отключения блокировки возвращаем рычаг в прежнее положение.

Для разблокировки замка двери багажного отделения (Sandero, Sandero Stepway)…

…поворачиваем ключ в замке против часовой стрелки.

Нажав на кнопку замка…

…поднимаем дверь багажного отделения.

Стеклоподъемники дверей

Автомобиль комплектуется электростеклоподъемниками передних дверей и механическими стеклоподъемниками задних дверей. В вариантном исполнении на него могут быть установлены электростеклоподъемники задних дверей.

Электростеклоподъемниками передних дверей можно управлять с помощью выключателей, расположенных на центральной части панели приборов (см. «Выключатели»).

Электростеклоподъемниками задних дверей можно управлять с помощью выключателей, расположенных в задней части облицовки туннеля пола (см. «Выключатели»).

Управление электростеклоподъемниками дверей с помощью клавиш выключателей возможно только при включенном зажигании (ключ в замке зажигания – в положении «М»).

Видео по теме «Двери, центральный замок Рено Логан, Сандеро»

Как закрыть Рено Логан 2 ???

Ремонт электропривода двери Рено Меган

Ремонт замка двери Renault Laguna II

Открытие дверей Меган 1 и 2

Иногда может возникнуть такая проблема, что невозможно открыть Рено ключом – либо при его потере, либо по каким-то другим обстоятельствам. Можно, конечно, разбить стекло. А можно поступить более рациональным и гуманным по отношению к вашему Рено способом.

Вскрытие водительского замка без ключа

Так как личинка фиксируется скобой, то её можно поддеть, сняв наружный уплотнитель с двери. Когда появится доступ к механизму замка двери, опустите внутрь, откуда сняли уплотнитель, загнутую крючком проволоку, зацепите флажок и сорвите скобу в бок. Извлеките личинку и откройте дверь. Запомните, после данного вскрытия, обратная установка скобы личинки замка потребует снятия обшивки.

Открывание с севшим аккумулятором

Как вскрыть Рено Меган, если у него сел аккумулятор, а владелец пользуется карточкой безключевого доступа, у которой тоже села батарейка.

Ничего страшного – если села батарейка или отсутствует полностью, машина все равно будет заводиться и ездить. А батарейка в такой карте используется для различных сервисных функций: открытие/закрытие замков и установки автомобиля на сигнализацию.

  • Что же делать? Все очень просто. Для начала нужно освободить механический ключ, который находится внутри карточки. Для этого нужно взять карточку за верхнюю часть и нажать на кнопку, расположенную на торце, одновременно потянув за верхнюю часть карточки. Механический ключ окажется у вас в руках.
  • Далее нужно получить доступ к механическому замку, который расположен внутри ручки входной водительской двери. В прорезь, расположенной на нижней грани ручки вставляется ключ, подцепляется заглушка и она оказывается в руках владельца Меган.
  • Далее ключ вставляется в замок Рено, поворачивается по часовой стрелке. Теперь автовладелец может попасть в салон автомобиля, подзарядить аккумулятор или совершить любые другие действия внутри Рено Меган.

Закрыть машину с севшим аккумулятором

  • Водительская дверь закрывается в обратной последовательности тем же самым механическим ключом.
  • А вот другие двери блокируются иначе. В торце каждой из них есть специальная зона, куда вставляется тот же механический ключ и поворачивается против часовой стрелки. Только после этого двери заблокируются. Если заблокировать автомобиль таким способом, то вскрыть его получится только изнутри.
  • Чтобы закрыть автомобиль из салона, для начала нужно подготовиться – все двери, кроме водительской, должны быть закрыты. Чтобы заблокировать замки нужно нажать и подержать клавишу блокировки центрального замка в течение десяти секунд. Теперь все двери оказались закрыты, а захлопывая водительскую, запирается и она.

Проникнуть в багажник

Если не получается открыть багажник ни механическим, ни электронным ключом, ни с помощью кнопки внутри салона автомобиля, то здесь сам замок багажника в какой-то степени деформировался. Получить доступ к багажнику можно только из салона.

Для этого возьмите фонарик, откиньте задние сидения, залезьте в багажник, найдите замочный механизм, там вы обнаружите заклеенную кусочком скотча пластмассовую защелку, которую нужно нажать в левую сторону.

Таким образом, можно открыть багажник и осмотреть замок.

Если ни один из способов не работает

Рассмотрим что делать если вы, по неблагоприятному стечению обстоятельств, забыли ключ в салоне автомобиля, и он заблокировался или же ключ был утерян, и вы сломали голову в поисках ответа.

В таком случае можно воспользоваться услугами интернета, где возможно найти кучу роликов с нехитрыми приемами. Однако подобные услуги не из дешевых. Как утверждают профессионалы, все зависит от сложности работы.

И тут возникает дилемма – замена окна обойдется не более, чем в 4 тысячи рублей, а вызванный Вами мастер не факт, что поможет решить проблему, так и деньги возьмет за вызов.

Если кроме разбития стекла ничего не остается, то ни в коем случае не бейте тот маленький кусок стекла, что расположен ближе к лобовому. Многие думают, что раз стекло по размеру меньше «основного», то и замена будет стоит дешевле. Это заблуждение, на которое многие автовладельцы «натыкаются». Лишь тот кусочек автомеханики не смогут заменить. И тогда еще хуже и дороже – придется менять всю стеклянную конструкцию водительской двери.

Чтобы не попасть в такую неприятную историю, сделайте дубликат ключа Рено, который, к примеру, будет лежать всегда дома, чтобы в случае чего вы или ваши домочадцы смогли оперативно открыть автомобиль, без денежных и нервных затрат.

Разборка и сборка задних дверей Рено Меган 2

Снятие деталей двери требуется при ремонте механизмов двери, при замене самой двери, при рихтовочных работах и при окраске дверей.

Подготавливаем автомобиль для выполнения работы.

Сначала рассмотрим снятие облицовки задних дверей.

Для работы потребуются инструменты: набор отверток, ключи на 10, TORX T15, T30.

Отсоединяем минусовую клемму аккумулятора.

Отверткой поддеваем пластмассовую заглушку винта крепления внутренней ручки замка и снимаем заглушку

Отжимая фиксаторы, отводим внутреннюю ручку в сторону

и отсоединяем держатель наконечника троса привода замка. Снимаем ручку привода замка двери

Отжимая фиксаторы, снимаем ручку стеклоподъемника

Поддеваем отверткой и снимаем заглушку винта крепления накладки подлокотника

Выкручиваем винт крепления накладки подлокотника

Откидываем вверх накладку облицовки двери, отжимая пластмассовые фиксаторы

Выкручиваем винт крепления облицовки в задней части двери

Выкручиваем винт в центральной части двери

Выворачиваем болт нижнего крепления облицовки

Выводим крючки механизма стеклоподъемника из зацепления с облицовкой двери, приподнимите облицовку вверх и снимаем ее

расположение крючков механизма стеклоподъемника на рисунке 15

Устанавливаем облицовку задней двери в обратном порядке

Замена стекол задней двери

Замена неподвижного стекла задней двери

Устанавливаем опускное стекло в нижнее положение

Снимаем облицовку задней двери, как сказано выше

Снимаем внутренний уплотнитель

Снимаем наружный уплотнитель

Выкручиваем болт нижнего крепления

Выкручиваем винт верхнего крепления направляющей опускного стекла

Сдвигаем неподвижное стекло вперед и снимаем его с двери

Устанавливаем неподвижное стекло задней двери в обратном порядке.

Замена опускного стекла задней двери

Снимаем неподвижное стекло задней двери, как сказано выше

Приподнимаем стекло вверх, вынимая его из обойм

Вынимаем стекло из двери, вынимая его вверх наружу

Устанавливаем все детали в обратном порядке

Замена стеклоподъемника задней двери

Стеклоподъемники задней двери устанавливают в зависимости от комплектации с ручным управлением и с электрическим приводом.

Принцип замены стеклоподъемников не отличается. Только если установлены электрические стеклоподъемники задних стекол, то нужно отсоединить разъемы от электрических приводов от моторедуктора и клавиши управления.

Снимаем облицовку задней двери, как описано выше

Отсоединяем стекло от стеклоподъемника и фиксируем его в верхнем положении.

Выкручиваем три болта крепления стеклоподъемника к панели двери

Вынимаем его через технологическое отверстие в панели двери

Устанавливаем стеклоподъемник и снятые детали в обратном порядке.

Замена замка задней двери

Снимаем облицовку задней двери, как описано выше

Извлекаем пистон крепления щитка

И снимаем щиток

Нажимаем на фиксатор колодки жгута проводов электропривода блокировки замка двери

И отсоединяем колодку от разъема электропривода блокировки замка

Выкручиваем три винта крепления замка к двери

Снимаем наружную ручку (будет описано ниже)

Отжимаем фиксатор кронштейна крепления наружной ручки к двери и проталкиваем отверткой кронштейн в полость двери

Извлекаем замок двери в сборе с основанием наружной ручки, вынимая его через отверстие в панели двери

Выводим трос из паза

Отсоединяем трос от основания наружной ручки привода замка двери

Устанавливаем в обратном порядке

Замена наружной ручки замка задней двери

Откидываем вверх накладку облицовки задней двери

Поддеваем отверткой заглушку

Снимаем заглушку отверстия в задней части задней двери

Заводим крючок за стопорную планку выключателя и разблокируем стопорную планку, потянув ее на себя (показано на снятом замке)

Снимаем декоративную заглушку замка задней двери

Сдвигаем наружную ручку назад (в направлении стрелки)

И снимаем ее с автомобиля

Снимаем уплотнитель наружной ручки

Устанавливаем наружную ручку в обратном порядке

Регулировка защелки замка двери

Защелку регулируем в случае, если трудно закрывается дверь или вовсе не закрывается.

Ослабляем затяжку двух винтов крепления защелки. Устанавливаем защелку так, чтобы она была установлена параллельно направлению зацепления защелки замка.

Затягиваем винты крепления защелки моментом 12,7-20,6 Нм.
