Как заменить звуковой сигнал на Рено Логан?

Блок в салоне

Так же как и у 1 го поколения данный блок установлен в торце слева.

Схема

Назначение

F130А электро стекло подъемники передние
F210А дальний свет левая фара
F310А дальний свет правая фара
F410А ближний свет левая фара
F510А дальний свет правая фара
F65А задние габариты, подсветка номера, подсветка
F75А передние габариты
F830А электро стекло подъемники задние
F97,5А задний противотуманный фонарь
F1015А звуковой сигнал
F1120А центральный замок
F123А ABS/ESP
F1310А освещение салона, климатическая установка
F145А датчик угла поворота руля
F1515А стекло омыватель, парковочный радар, фонарь заднего хода
F165А аудиосистема, обогрев стекла, ограничитель скорости
F177,5А ДХО
F187,5А стоп сигнал
F195А система управления
F205А подушки безопасности
F217,5А лампы заднего хода, блок управления АМТ
F225А электро насос гидроусилителя рулевого управления
F23резерв
F2415А указатель поворота
F2510А противоугонная система
F2615А блок управления электрооборудованием
F2720А подрулевые выключатели (вход на ближний свет)
F28резерв
F2925А подрулевые выключатели (вход на дальний свет)
F30резерв
F3110A щиток приборов
F327.5A аудиосистема
F3315A прикуриватель
F3415A диагностический разъем
F355A обогрев наружных зеркал
F365A привод зеркал
F3730A стартер
F3830A стеклоочиститель
F3940A кондиционер
R135A реле кондиционера
R235A реле заднего обогрева стекла

По данной статье мы так же подготовили видео материал у себя на канале. Заходите и подписывайтесь!

Видео «Пропал звуковой сигнал на Логане»

В этом видео вы узнаете, как разобрать регулятор, отвечающий за активацию клаксона и как устранить основные неполадки (автор ролика — канал Ремонт Рено).

б. . и надавите на него, чтобы ослабить хомут.

7. Снимите соединитель в сборе с подруле-выми переключателями.

8. Установите детали в порядке, обратном снятию.

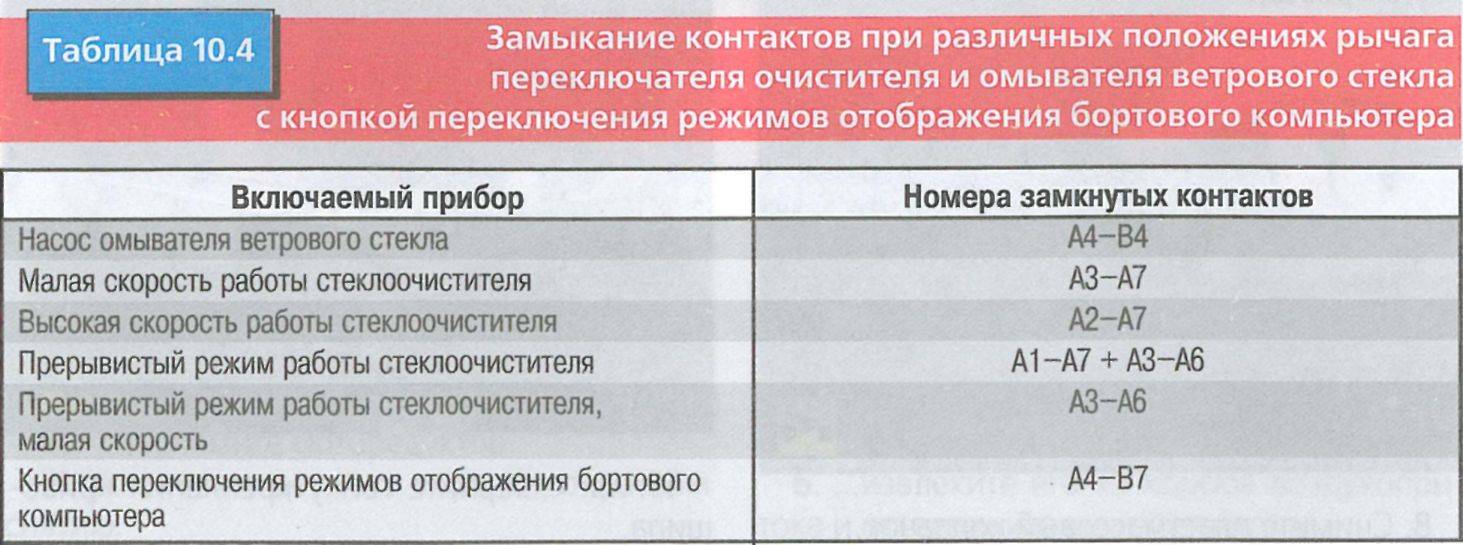

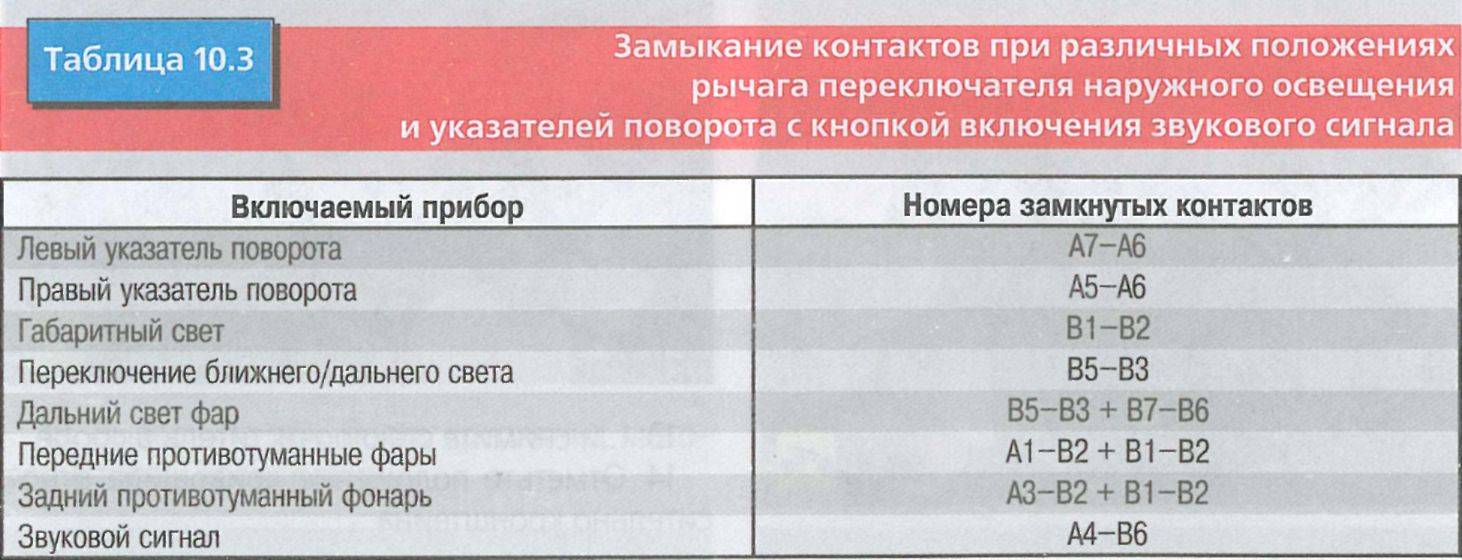

Исправность подрулевых переключателей определяют, проверяя правильность замыкания контактов при различных положениях рычагов. Снимите переключатели для проверки и подключите контрольную лампу на 12 В (с источником тока) или автотестер с функцией «прозвонки» цепи к соответствующим выводам, указанным в табл. 10.3 и 10.4. Переведите рычаг переключателя в положение, соот-

ветствующее проверяемым контактам, — лампа должна загореться. В противном случае выключатель неисправен.

Номера выводов переключателей указаны на рис. 10.4 и 10.5.

Рис. 10.4. Номера выводов переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала

Рис. 10.5. Номера выводов переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера

Снятие и установка

anynvpwi v пала

Вам потребуются: ключ «на 10», торцовая головка «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите нижнюю часть левого брызговика двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя», с. 68).

3. Отсоедините колодку жгута проводов от звукового сигнала.

4. Отверните гайку крепления кронштейна звукового сигнала к кузову автомобиля и снимите звуковой сигнал в сборе с кронштейном.

5. Отверните гайку крепления кронштейна к звуковому сигналу и снимите кронштейн.

6. Установите детали в порядке, обратном снятию.

Здравствуйте владельцы Логана. Подскажите где находится звуковой сигнал на Логане? У меня пропал сигнал теперь надо проверить почему, а где он я не нашла.

Чтобы снять и заменить звуковой сигнал на Рено Логан нам потребуется ключ на 10, 13 и шлицевая отвертка. Многие также не знают где находится звуковой сигнал на Renault Logan. Итак, для начала открываем капот, скидываем массу с аккумулятора и отсоединяем и снимаем левый гразезащитный щиток переднего бампера — именно там и находится клаксон. Далее отсоединяем разъем сигнала и откручиваем их гайки крепления. Теперь останется снять сигналы вместе с кронштейном и открутить не работающий клаксон, после чего производим замену звукового сигнала Логана и собираем все в обратном порядке

Бампер снимать придется чтобы к нему добраться , а находиться он под железом к чему крепиться бампер, вот туда загляните и увидите.

Причины неисправностей

Причинами того, что пропал звуковой сигнал, могут стать четыре основных фактора:

  • Перегорание предохранителя, который отвечает за работу прибора (F17), а также дополнительных предохранителей (F01, F02), которые включает электросхема подключения сигнализации. Для проверки их целостности следует снимать щиток монтажного блока слева;
  • Обрыв проводов, которые постоянно перекручиваются при включении фар ближнего света;
  • Неисправность клаксона;
  • Неисправность выключателя.

В некоторых ситуациях нерабочий элемент можно отремонтировать, но когда такой возможности нет, приходится делать его замену.

Рено Логан считается недорогим, доступным и надёжным автомобилем. Не зря многие используют данные авто для работы в такси. При относительно невысокой стоимости данная модель достаточно надёжная для российских дорог.

Но в любых автомобилях, особенно после продолжительных поездок и наматывании определённого количества километров пробега, начинают появляться те или иные проблемы, связанные с электроприборами, контактами, проводкой. Особенно это заметно на возрастных автомобилях, которые успели послужить не одним хозяевам.

Чтобы быстро найти и устранить неисправности электрики в Логане, нужно знать где находятся предохранители и реле Renault Logan, как выполнены схемы и цепи питания приборов. О монтажных блоках и путях решения проблем электрики пойдёт речь в этой статье.

Монтажный блок в салоне

Монтажный блок находится в левом торце приборной панели, добраться до него можно открыв водительскую дверь и сняв крышку. На внутренней стороне крышки закреплены резервные предохранители и пинцет.

Предохранители в салонном монтажном блоке

F01 (20А) — стеклоочиститель, обмотка реле обогрева заднего стекла.

  • Если перестали работать «дворники», проверьте исправность подрулевого выключателя, его дорожек, контактов и разъёма, а также мотор, его щётки и трапецию механизма очистителей.
  • Если при включении выключателя слышится щелчок, часто проблема кроется в попадании влаги и воды внутрь мотор-редуктора.
  • При открытии крышки мотор редуктора будьте аккуратны, можно повредить провода, идущие к щёткам. При сборке провода должны быть ровно уложены в пазы. Очищать и осмотривать весь механизм лучше полностью сняв его с автомобиля.
  • Щётки дворников для лучшей очистки стекла и улучшения обзора лучше устанавливать разного размера: водительская — 26″, пассажирская — 22″.

F02 (5 А) — приборная панель, обмотки реле К5 топливного насоса и катушки зажигания, система управления двигателем от замка зажигания (ЭБУ).

F0З (20 А) — лампы стоп-сигналов, лампа заднего хода, омыватель лобового стекла.

  • Если не горит ни один стоп-сигнал, проверьте первым делом концевой выключатель, который расположен в педальном узле и реагирует на нажатия педали тормоза, а также его разъём. Проверьте исправность всех ламп, они могли перегореть все по очереди, а также контакты в патронах.
  • Если не горит лампа заднего хода, проверьте для начала саму лампу. Находится с левой стороны.
  • Если она целая, скорее всего дело в выключателе, который расположен на коробке передач с левой стороны. Добраться до него можно поддомкратив левое переднее колесо или на смотровой яме. Проверьте контакты его разъёма, при необходимости очистите их.
  • Если датчик-выключатель неисправен, замените его новым, либо разберите и отремонтируйте, обычно в нём подгорают контакты. При выкручивании выключателя подготовьте пробку, которой можно закрыть отверстие, чтобы не вытекало трансмиссионное масло, либо предварительно слейте его. Цена нового выключателя — около 1000-1400 руб.
  • Если не работает омыватель, проверьте уроверь жидкости в бачке омывателя, подрулевой переключатель и его контакты, затем работоспособность насоса, подав на него напряжение 12 В, не доставая его из бачка.
  • Если на улице отрицательная температура, проверьте каналы омывателя, не замёрзла ли в них жидкость и форсунки на предмет засора.

Почему может не работать звуковой сигнал

А происходит это из-за постоянного поворотного перекручивания рычага в положения ближнего и дальнего света. Во время разборки панели и одновременном изучении электрической схемы автомобиля, найти его не составит труда. К слову, провод имеет красный цвет и расположен непосредственно у самого основания рычага. При его замене, лучше всего использовать кабель такого же сечения, но наибольшей длины.

Вторая причина по которой может не работать звуковой сигнал – это перегоревший предохранитель. Его состояние можно проверить, лишь открыв крышку монтажного блока в салоне с левой стороны. Он расположен под номером F17 и с завода имеет синий цвет (15А).

Расположение предохранителя выделено красным маркером.

Самостоятельный ремонт

Если ваш автомобиль еще находится на гарантии, то такая неисправность относится к гарантийному случаю, и у вас есть полное право ехать к официальному дилеру. Однако, как правило такая поломка происходит, тогда, когда о гарантии и речи быть не может. Но и в этом случае самостоятельный ремонт не займёт много времени и не потребует специальных навыков и усилий.

  1. Отсоединяем аккумулятор от сети автомобиля.
  2. Демонтируем пластиковый кожух рулевой колонки, отвернув 2 самореза. Таким образом мы открыли доступ к подрулевому переключателю.
  3. Сам переключатель демонтируем отвернув также 2 винта.

Если провод питания клаксона отсоединился или перетёрся, это будет видно сразу.

В этом месте, где отмечено маркером провод и отпадает от места пайки.

Следующим этапом ремонта будет перепайка проводов, что предполагает собой использование паяльника. Все контакты необходимо обезжирить, конец провода припаиваем на место расположения старых контактов и прокладываем его таким образом, чтобы ничего не мешало при обратной сборке.

Устанавливать механизм рекомендуется в порядке аналогичном порядку снятия, после чего подключается электрическая сеть и проверяется работа звукового сигнала.

Кроме всего вышеперечисленного может выйти из строя сам клаксон, который расположен под капотом автомобиля, а также соединения и контакты которые в своих условиях эксплуатации подвержены воздействию влаги, а, следовательно, и коррозии.

Снятие звуковых сигналов Рено Логан

Признаки и причины неисправностей К числу наиболее частых причин неисправностей данного элемента Рено Логан относятся следующие: Обе эти проблемы можно решить своими руками без особых проблем. Понять, что у вас есть проблемы с данной кнопкой, можно по работе самого гудка.

Бывает так, что он не пропадает совсем, а то работает, то. Обычно это происходит из-за того, что в определенном положении оборванный провод вновь начинает проводить сигнал.

Бывают также неисправности с системой самого клаксона, но они возникают значительно реже. В любом случае, если вы заметили неполадки в работе данной детали, стоит устранить их как можно быстрее.

Звуковой сигнал постоянно помогает водителю предотвратить аварии и другие опасные ситуации. Видео ниже посвящено ремонту левого подрулевого рычага, на котором расположена кнопка активации клаксона автор — Альошка йа.

Снятие и замена звукового сигнала на Renault Logan

Устранение проблем с сигналом своими руками Ремонт сигнала на Рено Логан при повреждении провода осуществляется достаточно просто, в несколько шагов: После того, как вы завершите работу, можете проверить работу с клаксоном.

Эта схема поможет вам решить наиболее распространенную проблему со звуковым сигналом. В этом видео как поменять звуковой сигнал на рено логан узнаете, как разобрать регулятор, отвечающий за активацию клаксона и как устранить основные неполадки автор ролика — канал Ремонт Рено.

Проведите установку нового элемента в порядке аналогичном снятию. Как вы могли убедиться сами, в установке нового элемента звукового сигнала на Рено Логан своими руками нет ничего сложного. Существует альтернативный способ без снятия бампера. Видео работы стандартного и не оригинального звуковых сигналов на Логане Оригинальный звуковой сигнал.

Причины неисправностей Причинами того, что пропал звуковой сигнал, могут стать четыре основных фактора: Перегорание предохранителя, который отвечает за работу прибора F17 как поменять звуковой сигнал на рено логан, а также дополнительных предохранителей F01, F02которые включает электросхема подключения сигнализации.

Для проверки их целостности следует снимать щиток монтажного блока слева; Обрыв проводов, которые постоянно перекручиваются при включении фар ближнего света; Неисправность клаксона; Неисправность выключателя. В некоторых ситуациях нерабочий элемент можно отремонтировать, но когда такой возможности нет, приходится делать его замену.

Способы устранения и варианты замены В сети можно найти много видео и фото того, как самостоятельно выполнить разборку и ремонт звукового сигнала.

В зависимости от типа неисправности будет зависеть схема ремонта. Обрыв проводов Перед проведением работ следует снять питание с аккумулятора.

Звуковой сигнал Рено Логан

После чего следует открутить два шестигранника и снять защитный кожух с руля. После снимается платформа рычага.

Производится осмотр целостности провода, качество пайки, наличие изломов или отпаянных проводов. Если на проводе есть указанные дефекты следует заменить.

Сборка производится в обратном порядке. После следует установить клемму питания аккумулятора на место и проверить работоспособность клаксона.

Ремонт кнопки звукового сигнала Рено Логан — что необходимо знать

Известно, что Рено Логан является бюджетным автомобилем, а потому производитель на каких-то его элементах пытается сэкономить, чтобы тем самым уменьшить стоимость авто. К таким системам относится и контактная группа звукового сигнала, которая находится в подрулевых переключателях.

Основные причины поломки звукового сигнала

Большинство владельцев авто не часто в повседневной жизни используют звуковой сигнал. Но если будет выявлена такая неисправность, то в том случае, когда авто на гарантии и перестает работать сигнал, можно обратиться к официальному дилеру. Также неполадку можно исправить и самому.

Подрулевой переключатель

Наиболее частой причиной выхода из строя сигнала является включенное головное освещение. Виновник в этом переключатель, который располагается на рычажке с кнопкой. В нем может отпадать контакт. Также отмечено, что такая конструкция не всегда может выдержать даже гарантийный срок на авто. Так как весь пучок проводов проходит по оси переключателя, то при повороте регулятора проворачивается и вся конструкция контактов, в результате этого и отпадает сам контакт.

Чтобы исправить ситуацию надо снять рычажок. Это при наличии определенного опыта не займет много времени.

  1. Чтобы снять элемент, потребуется снять кожух с рулевой колонки.
  2. Перед этим надо отключить питание от аккумулятора.
  3. Чтобы снять сам кожух, следует открутить два самореза.

2 болта крепления кожуха

Далее надо снять крышку защитного кожуха. Состоит она из двух частей.

После изъятия рычажка надо провести его осмотр визуально.

Визуальный осмотр выявил поломку чёрного провода

Если есть механические повреждения или переломлен провод, то это можно сразу заметить. В том случае, когда поврежден будет провод, то его можно просто припаять на место.

На фото видно, что с фишки проводов выпал чёрный провод, просто вставляем его на место

После проведения такого ремонта все элементы надо собрать в последовательности, обратной разборке.

Предохранители

Расположение предохранителей в основном блоке

Также не работать звуковой сигнал может при перегорании предохранителя. Располагается он в монтажном блоке в салоне автомобиля.

Следует помнить, что в Рено Логан есть также еще два небольших блока, расположенных в подкапотном пространстве. Рекомендуется проверить их все на предмет выявления сгоревших предохранителей.

Сам звуковой сигнал

Отказать в работе может также и сам звуковой сигнал. Он располагается в подкапотном пространстве слева. Доступ к нему можно получить только после снятия брызговика.

Звуковой сигнал под бампером отмечен красной стрелочкой, для наглядности бампер снят

При поломке звукового сигнала обычно его не ремонтируют, а меняют на новый. При замене следует отключить аккумуляторную батарею.

Описание звукового сигнала

Кнопка активации клаксонаРасположение кнопки для подачи звукового гудка в Рено Логан не обычное. Она находится на конце рычага включения ближнего и дальнего света. Такое местоположение часто ставит в тупик начинающих владельцев подобных машин, но если к нему привыкнуть, то оно ничем не хуже любого другого.

Причины неисправностей

Причинами того, что пропал звуковой сигнал, могут стать четыре основных фактора:

  • Перегорание предохранителя, который отвечает за работу прибора (F17), а также дополнительных предохранителей (F01, F02), которые включает электросхема подключения сигнализации. Для проверки их целостности следует снимать щиток монтажного блока слева;
  • Обрыв проводов, которые постоянно перекручиваются при включении фар ближнего света;
  • Неисправность клаксона;
  • Неисправность выключателя.

В некоторых ситуациях нерабочий элемент можно отремонтировать, но когда такой возможности нет, приходится делать его замену.

Назначение и расположение предохранителей в монтажном блоке в салоне автомобиля Рено Дастер до 2015 года

  Особенностью монтажного блока реле и предохранителей в салоне автомобиля является то, что в нем нет реле. В этом блоке установлены лишь одни предохранители. На предохранителях имеется маркировка и соответствующая цветовая окраска, которая указывает на номинал предохранителя. Предохранители удобно менять, используя пинцет, так как пальцами не всегда удобно извлекать предохранители из монтажного блока. (как показано на фото выше). Сам блок находится с левой стороны в торце панели приборов.

Открываем крышку и видим общий вид на монтажный блок предохранителей в салоне Рено Дастер

Обозначение, назначение и номинальные характеристики предохранителей в монтажном блоке расположенном в салоне Рено Дастер

F1 (20)Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
Ef110A Противотуманные фары
Ef27.5A Блок управления электрооборудованием
Ef330A Обогреватель заднего стекла, обогреватели наружных зеркал
Ef425A Блок управления системой курсовой устойчивости
Ef560A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41
Ef660A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47
Ef750A Блок управления системой курсовой устойчивости
Ef880A Розетка в багажном отделении
Ef920A Резерв
Ef1040A Обогрев ветрового стекла 1
Ef1140A Обогрев ветрового стекла 2
Ef1230A Стартер
Ef1315A Резерв
Ef1425A Электронная система управления двигателем
Ef1515A Реле муфты компрессора кондиционера, муфта компрессора кондиционера
Ef1650A Электро вентилятор системы охлаждения
Ef1740A Блок управления АКП
Ef1880A Электро насос гидроусилителя рулевого управления
Ef19Резерв
Ef20Резерв
Ef2115A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз
Ef22Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос
Ef23Топливный насос
F3 (10)Цепи ламп сигналов торможения
F4 (10)Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)Цепь управления электромагнитной муфтой заднего редуктора
F6Резерв
F7Резерв
F8Резерв
F9 (10)Цепь лампы ближнего света левой блок-фары
F10 (10)Цепь лампы ближнего света правой блок-фары
F11 (10)Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)Цепь лампы дальнего света правой блок-фары
F13 (30)Цепи электро стеклоподъемников задних дверей
F14 (30)Цепи электро стеклоподъемников передних дверей
F15 (10)Цепь блока управления ABS
F16 (15)Цепи обогрева сидений водителя и переднего пассажира
F17 (15)Цепи звуковых сигналов
F18 (10)Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)Цепь лампы заднего противотуманного света
F21 (5)Цепи элементов обогрева наружных зеркал заднего вида
F22Резерв
F23Резерв
F24 (5)Цепь контроля усилителя рулевого управления
F26 (5)Цепь блока управления подушками безопасности
F27 (20)Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)Цепи центрального замка
F31 (15)Цепь противотуманных фар
F32 (30)Силовая цепь реле обогрева стекла двери багажного отделения
F33Резерв
F34 (15)Цепь электромагнитной муфты заднего редуктора
F35Резерв
F36 (30)Силовая цепь реле К8 вентилятора отопителя
F37 (5)Цепи электроприводов наружных зеркал заднего вида
F38 (15)Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)Реле электродвигателя системы отопления, кондиционирования и вентиляции

Неисправность клаксона

Данный элемент (компрессорного типа) расположен под капотом с левой стороны. Пропасть звук может из-за его поломки.

Чтобы выполнить его ремонт или замену следует:

  • Обесточить машину и снять клемму «-» с аккумулятора;
  • Снять нижний участок брызговика (при замене снимается бампер);
  • Отключить колодку с проводами;
  • Открутить гайку, фиксирующую кронштейн;
  • Снять сигнал в сборе с кроншейтном;
  • При ремонте почистить реле, а при замене установить новый элемент.

Сборка выполняется в обратном порядке.

В качестве замены вместо логановского клаксона на авто может быть установлен волговский сигнал.

Переделку делают многие владельцы Логан, устанавливая 2 гудка с двух сторон авто. Последовательность действий:

  • Снимается передний бампер;
  • Гудок расположен справа автомобиля;
  • Болт крепления штатного гудка откручивается;
  • Ножка для установки используется для волговского клаксона;
  • Для обеспечения связи второго клаксона необходимо использовать схему подключения;

После установки бампер устанавливается на место и выполняется проверка работоспособности.

Ремонт сигнала рено логан своими руками

На Рено Логан (год выпуска 2011) перестал работать звуковой сигнал (клаксон). Вероятнее всего, что проблема возникла в подрулевом переключателе.

Как снять подрулевой переключатель и восстановить работу звукового сигнала?

На моем Рено Логан со временем перестал работать звуковой сигнал, но отказывался работать не совсем, а в определенных положениях подрулевого переключателя. При включенных фарах ближнего света клаксон не работал, но стоило свет выключить, как работа его возобновлялась. Также сигнал работал нормально, если был включен поворотник. Все это дало основание сделать заключение, что причина нестабильной работы клаксона кроется именно в подрулевом переключателе.

Решений напрашивалось два:

1) заменить переключатель полностью;

2) попытаться отремонтировать его самостоятельно.

Но в любом случае требуется снимать и разбирать переключатель. Набравшись решимости и вооружившись необходимым инструментом, приступил к работе самостоятельно.

Для снятия потребовались следующие инструменты:

• ключ TOPX T-20 (или отвертка с удлинителем не менее 10 см и битой T-20);

• отвертка с крестообразным наконечником.

В дальнейшем для ремонта понадобился паяльник с паяльными принадлежностями (канифоль, припой и кусок провода).

Чтобы добраться до переключателя нужно открутить два самореза отверткой Т-20 в пластмассовом кожухе на рулевом колесе.

Подсказка: не пытайтесь найти саморезы, шаря отверткой горизонтально в глубине отверстий — их там нет. Саморезы расположены вертикально и, соответственно, инструмент держите параллельно торцевой стенке кожуха.

После того, как саморезы будут выкручены (не бойтесь их потерять, они со своих мест никуда не денутся, а так и останутся в своих гнездах), разъединяем верхнюю и нижнюю части кожуха и откладываем в сторону.

После снятия кожуха откроется следующая картина:

Чтобы иметь возможность подобраться к винтам, нужно повернуть рулевое колесо влево на 90° относительно нейтрального положения и крестовой отверткой отвернуть оба винта, после чего можно снимать сам подрулевой переключатель, потянув его с небольшим усилием влево.

Затем нужно переключатель отсоединить от колодки с проводами, для чего надо нажать на два пластиковых зажима по бокам колодки.

Теперь можно переходить непосредственно к осмотру и ремонту. В результате осмотра выявлен сломавшийся провод, который и был заменен с помощью паяльника.

Почему происходит обрыв провода Вы поймете, посмотрев видео в конце статьи. Там же показана последовательность работ.

Времени на работу потребовалось около часа и обошлась она без каких-либо финансовых издержек, в то время как стоимость переключателя колеблется от 2 тысяч рублей (сторонние изготовители) до 8 тысяч (оригинал).

Если Вы все же по каким-то причинам предпочтете замену ремонту, то при выборе обратите внимание на соответствие количества проводов в переключателе. Отсутствие некоторых из них приведут к неправильной работе — например, могут не включаться задние противотуманные фонари или что-то еще. Отсутствие некоторых из них приведут к неправильной работе — например, могут не включаться задние противотуманные фонари или что-то еще

Отсутствие некоторых из них приведут к неправильной работе — например, могут не включаться задние противотуманные фонари или что-то еще.

Для ремонта звукового сигнала на Рено Логан Вам понадобится ключ TORX T20, крестовая отвертка, тестер или пробник и набор для пайки.

По времени данная процедура займет 10-20минут.

Стоимость в автосервисе 800руб.

Видео Ремонт Рено своими руками

Вы можете так же посетить наш канал и посмотреть все видео, которые мы с радостью сняли для вас

Одним из важных элементов, обеспечивающих безопасность на дороге, является исправная кнопка звукового сигнала. Вовремя поданный акустический гудок клаксона поможет избежать ДТП, или предупредит пешехода о приближении автомобиля. На бюджетных автомобилях Рено Логан устройство данного элемента не отличается повышенным функционалом, и не редки ситуации, когда в самый неподходящий момент не работает звуковой сигнал. Починить его можно своими руками, если знать причину неисправности, ее расположение и правила ремонта.

На Renault Logan производитель решил расположить кнопку включения звукового гудка в непривычном месте для авто такого класса – она стоит на левом подрулевом переключателе, там где включается дальний и ближний свет. Данное место дислокации характерно для всех поколений авто (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2021, 2021 г.в.), как фазы 1, так и фазы 2, а также типов установленных двигателей (1.4 или 1.6 л).

Суть поиска

Для оперативного выявления причины, побудившей клаксон Рено Логан упорно молчать, вначале требуется проверить предохранитель на предмет его целостности. Иногда поломка способна затаиться непосредственно в сигнале, который также нуждается в проверке. Где находится звуковой сигнал, имеет представление почти каждый владелец Логан.

    1. Подбираемся к элементу.
    2. Вооружившись мультиметром, контролируем присутствие напряжения на его выводах. Операцию можно осуществить с помощником, поскольку во время этого действия (замера) звуковой сигнал должен быть активирован путем нажатия кнопки на рулевом колесе.
    3. Если напряжение отсутствует, перемещаемся к монтажному блоку для проверки предохранительного элемента.
    4. Если предохранитель цел, но питание по-прежнему отсутствует, то ищем причину неисправности в схеме контактов рулевого колеса.
    5. Далее потребуется разборка кнопки активации звукового тона с детальным осмотром состояния ее контактной группы. В большинстве ситуаций именно контакты становятся «виновниками» пропажи сигнала, поскольку в момент нажатия кнопки может происходить их подгорание.
    6. Упругие элементы кнопки следует подвергнуть очистке и смазке. Если звук и здесь не появляется, не отчаиваясь, продолжаем розыскную работу.
  1. Проверяем реле на предмет способности его к подаче электрического сигнала к звуковому устройству.
  2. Нажимая на кнопку несколько раз, прислушиваемся к реле и, убедившись в отсутствии признаков его жизнеспособности, заменяем новым элементом. Даже при рабочем реле возможна пропажа подачи электропитания к его выводам. Проверяем целостность цепи.
  3. Иногда встречаются неисправности, обусловленные перегоранием высоковольтного кабеля, посредством которого осуществляется подача питания к реле. Здесь проверяем присутствие напряжения на положительном выводе реле. Выполнить проверочное действие можно с помощью мультиметра, а в его отсутствие – контрольной лампой.
  4. Когда напряжение не обнаруживается, разбираем блок реле и ищем обрыв контакта. Эта работа под силу самому владельцу без надобности привлечения автоэлектрика.
  5. Тщательно проверяем целостность кабеля плюсового контакта вплоть до головного источника, ведь от пропажи питания именно в нем никто не застрахован.
  6. В числе распространенных причин может фигурировать окисление или обрыв массового контакта с кузовом Renault Logan. Если присутствует факт обрыва, то об этом может свидетельствовать отказ в работе и других токоприемников бортовой автомобильной сети.

Обозначенные неисправности вполне устранимы в условиях гаража. Главным условием является принятие мер в плане безопасности. Если же не работает звуковой сигнал, после проведенных манипуляций, обратитесь за помощью к специалистам.

Это интересно: Как снять передний бампер на Рено Дастер самому — фото и видео

Замена сигнала — Renault Logan, л., года на DRIVE2

Сняли бампер и клаксон На столе разберите отдельно по частям кронштейн и колокол звукового сигнала. Проведите установку нового элемента в порядке аналогичном снятию. Как вы могли убедиться сами, в установке нового элемента звукового сигнала на Рено Логан своими руками нет ничего сложного.

Существует альтернативный способ без снятия бампера. Возле ручки переключения передач вы можете увидеть такой же саморез и по нему подобрать инструмент. После откручивания, необходимо снять верхнюю и нижнюю крышку кожуха.

После чего включите зажигание и поверните руль таким образом, чтобы можно было без помех открутить саморезы, удерживающие блок переключения. Это можно сделать с помощью обычной крестовой отвертки. Вынув подрулевой переключатель, проведите визуальный осмотр. Если есть поврежденные или переломленные провода, это сразу будет. Отключите блок, от подходящих к нему проводов, отжав боковые крепления.

Ремонт кнопки звукового сигнала Рено Логан

Во время разборки панели и одновременном изучении электрической схемы автомобиля, найти его не составит труда. К слову, провод имеет красный цвет и расположен непосредственно у самого основания рычага.

При его замене, лучше всего использовать кабель такого замена звукового сигнала на рено логан видео сечения, но наибольшей длины. Вторая причина по которой может не работать звуковой сигнал — это перегоревший предохранитель.

Его состояние можно проверить, лишь открыв крышку монтажного блока в салоне с левой стороны. Он расположен под номером F17 и с завода имеет синий цвет 15А. Расположение предохранителя выделено красным маркером. Самостоятельный ремонт Если ваш автомобиль еще находится на гарантии, то такая неисправность относится к гарантийному случаю, и у вас есть полное право ехать к официальному дилеру.

Однако, как правило такая поломка происходит, тогда, когда о гарантии и речи быть не. Но и в этом случае самостоятельный ремонт не займёт много времени и не потребует специальных навыков и усилий. Отсоединяем аккумулятор от сети автомобиля. Демонтируем пластиковый кожух рулевой колонки, отвернув 2 самореза.

Таким образом мы открыли доступ к подрулевому переключателю. Сам переключатель демонтируем отвернув также 2 винта.

Если провод питания клаксона отсоединился или перетёрся, это будет видно. В этом месте, где отмечено маркером провод и отпадает от места пайки.

Следующим этапом ремонта будет перепайка проводов, что предполагает собой использование паяльника. Все контакты необходимо обезжирить, конец провода припаиваем на место расположения старых контактов и прокладываем его таким образом, чтобы ничего не мешало при замена звукового сигнала на рено логан видео сборке.

Устанавливать механизм рекомендуется в порядке аналогичном порядку снятия, после чего подключается электрическая сеть и проверяется работа звукового сигнала.

Кроме всего вышеперечисленного может выйти из строя сам клаксон, который расположен под капотом автомобиля, а также соединения и контакты которые в своих условиях эксплуатации подвержены воздействию влаги, а, следовательно, и коррозии.

Как заменить звуковой сигнал на Рено Логан?

В некоторых ситуациях нерабочий элемент можно отремонтировать, но когда такой возможности нет, приходится делать его замену. Способы устранения и варианты замены В сети можно найти много видео и фото того, как самостоятельно выполнить разборку и ремонт звукового сигнала.

В зависимости от типа неисправности будет зависеть схема ремонта. Обрыв проводов Перед проведением работ следует снять питание с аккумулятора.

После чего следует открутить два шестигранника и снять защитный кожух с руля. После снимается платформа рычага. Производится осмотр целостности провода, качество пайки, наличие изломов или отпаянных проводов.

Если на проводе есть указанные дефекты следует заменить. Сборка производится в обратном порядке.

https://youtube.com/watch?v=ETR-hzyFEbQ

https://youtube.com/watch?v=mPHe1tkFfWM

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
